CITROEN DS4 2015 Kasutusjuhend (in Estonian)

249
DS4_et_Chap09_verifications_ed02-2015
Mootori käivitustakistus aktiveerub
automaatselt kohe, kui AdBlue® paak
on tühi.
Lisaaine varu (sõiduulatuse) näit
Niipea, kui AdBlue® tase on minimaalne või
pärast SCR saastevastase süsteemi rikke
tuvastamist kuvatakse süüte sisselülitamisel
näidikule kilomeetrite arv, mille saate enne
mootori käivitamise blokeerumist läbida.
Kui süsteemi rike ja AdBlue
® madal tase
tuvastatakse üheaegselt, kuvatakse näidikule
lisaaine tase.
Kui sõiduk ei käivitu AdBlue® lisaaine madala taseme tõttu
Sõiduulatus on üle 2 400 km
Süüte sisselülitamisel ei kuvata automaatselt
sõiduulatuse infot.
2. tüüpi näidikuploki puhul võimaldab
vajutus sellele nupule kuvada
hetkeks sõiduulatust.
Kui sõiduulatus on üle 5
000 km, siis näitu ei
täpsustata.
Näidikuploki tüüp 1
Sõiduulatus on 600 - 2 400 km
P ärast süüte sisselülitamist süttib märgutuli
UREA, kostub helisignaal ja ekraanile ilmub
teade mõneks ajaks teade ''NO START IN'' ja
järelejäänud sõiduulatus kilomeetrites või miilides
enne mootori käivitamise blokeerumist - (nt.:
''NO START IN 1
500 km" tähendab, et 1 500 km
pärast on käivitamine võimatu'').
Sõidu ajal ilmub see näit iga 300
km järel seni,
kuni lisaainet on lisatud.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta ja laske lisada AdBlue
®
lisaainet.
Lisaainet saate ka ise lisada.
Põhjalikumat infot leiate osast " Vedelike
lisamine".
Kontrollimine

Pärast süüte sisselülitamist süttib märgutuli
SERVICE ja märgutuli UREA vilgub, kostub
helisignaal ja ekraanile ilmub mõneks
ajaks teade "NO START IN" ja järelejäänud
sõiduulatus kilomeetrites või miilides enne
mootori käivitamise blokeerumist - (nt.: "NO
START IN 600 km'' tähendab, et 600 km pärast
on käivitamine võimatu'').
Sõidu ajal ilmub teade iga 30
sekundi järel seni,
kuni lisaainet on lisatud.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta ja laske lisada AdBlue
®
lisaainet.
Lisaainet saate ka ise lisada.
Põhjalikumat infot leiate osast " Vedelike
lisamine".
Vastasel juhul ei saa mootorit enam käivitada. Sõiduulatus on 0

- 600

km
Pärast süüte sisselülitamist süttib märgutuli
SERVICE ja märgutuli UREA vilgub, kostub
helisignaal ja ekraanile ilmub mõneks ajaks
teade ''NO START IN'' ja 0 km või miili -
(''NO START IN 0 km'', tähendab see
''Käivitamine võimatu".
AdBlue
® paak on tühi : käivitustakistuse seade
ei lase mootorit käivitada.
Rike seoses AdBlue® lisaaine ot sa saa misega
Mootori taaskäivitamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta ja laske lisaainet lisada.
Kui lisate lisaainet ise, valage paaki
vähemalt 3,8


liitrit AdBlue
® lisaainet.
Põhjalikumat infot leiate osast
"Vedelike lisamine".

251
DS4_et_Chap09_verifications_ed02-2015
Näidikuploki tüüp 2
Pärast süüte sisselülitamist süttib märgutuli
UREA, kostub helisignaal ja ekraanile ilmub
teade (nt : "Top up emissions additive:
Starting prevented in 1 500 km"), mis näitab
järelejäänud sõiduulatust kilomeetrites või
miilides.
Sõidu ajal ilmub teade iga 300
km järel seni,
kuni lisaainet on lisatud.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta ja laske lisada AdBlue
®
lisaainet.
Lisaainet saate ka ise lisada.
Põhjalikumat infot leiate osast " Vedelike
lisamine". Sõiduulatus on 600

- 2

400

km
Pärast süüte sisselülitamist süttib märgutuli
SERVICE ja märgutuli UREA vilgub, kostub
helisignaal ja ekraanile ilmub teade (nt : "Top
up emissions additive: Starting prevented in
600

km"), mis näitab järelejäänud sõiduulatust
kilomeetrites või miilides.
Sõidu ajal ilmub teade iga 30 sekundi järel seni,
kuni lisaainet on lisatud.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta ja laske lisada AdBlue®
lisaainet.
Lisaainet saate ka ise lisada.
Põhjalikumat infot leiate osast " Vedelike
lisamine".
Vastasel juhul ei saa mootorit enam käivitada. Pärast süüte sisselülitamist süttib märgutuli
SERVICE ja märgutuli UREA vilgub, kostub
helisignaal ja ekraanile ilmub teade "Top up
emissions additive: Starting prevented".
AdBlue
® paak on tühi : käivitustakistuse seade
ei lase mootorit käivitada.
Mootori taaskäivitamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta ja laske lisaainet lisada.
Kui lisate lisaainet ise, valage paaki
vähemalt 3,8


liitrit AdBlue
® lisaainet.
Põhjalikumat infot leiate osast
"Vedelike lisamine".
Sõiduulatus on 0

- 600

km
Rike seoses AdBlue®
lisaaine ot sa saa misega
Kontrollimine

SCR saastevastase süsteemi rikke korral
Mootori käivitustakistus aktiveerub automaatselt, kui pärast SCR süsteemi rikke tuvastamist on sõidetud üle 1100 km. Laske süsteem esimesel
v õimalusel CITROËN esinduses või kvalifitseeritud töökojas üle kontrollida.
UREA, SERVICE ja mootori enesediagnostika
märgutuled süttivad ja kostub helisignaal ning
ilmub teade ''Emission fault''.
Hoiatus edastatakse sõidu ajal, rikke
esmakordsel tuvastamisel ja seejärel järgmistel
kordadel süüte sisselülitamisel seni, kuni rikke
põhjus on kõrvaldatud. Rikke tuvastamise korral
Kui tegemist on ajutise rikkega, siis
kaob hoiatus järgmise sõidu ajal pärast
SCR süsteemi enesediagnostika
kontrollimist. Kui SCR süsteemi rike on tuvastatud (pärast
rikke märgutule põlemajäämist on sõidetud
üle 50
km), siis süttivad SERVICE ja mootori
enesediagnostika märgutuled ja märgutuli
UREA vilgub, kostub helisignaal ja ekraanile
ilmub teade ''NO START IN'' ja järelejäänud
sõiduulatus kilomeetrites või miilides enne
mootori käivitamise blokeerumist - (nt.: ''NO
START IN 600
km", mis tähendab, et 600 km
pärast ei saa sõidukit enam käivitada).
Sõidu ajal ilmub see näit iga 30
sekundi
järel seni, kuni SCR süsteemi riket ei ole
kõr valdatud. Lubatud sõidufaasi ajal
(1100
km - 0 km)
Hoiatus kordub süüte sisselülitamisel.
Pöörduge esimesel võimalusel CITROËN
esindusse või kvalifitseeritud töökotta.
Vastasel juhul ei tarvitse teie auto enam
käivituda.
Näidikuploki tüüp 1

253
DS4_et_Chap09_verifications_ed02-2015
Käivitamine keelatudTe olete ületanud lubatud sõiduaja :
käivitustakistus ei lase mootoril
käivituda.
Iga kord süüte sisselülitamisel süttivad
SERVICE ja mootori enesediagnostika
märgutuli ja UREA märgutuli vilgub, kostub
helisignaal ja ilmub teade "NO START IN''
ja 0
km või miili - (''NO START IN 0 km" ehk
''Käivitamine võimatu'').
Mootori taaskäivitamiseks peate kindlasti
pöörduma CITROËN esindusse või
kvalifitseeritud töökotta.Näidikuploki tüüp 2
Mootori käivitustakistus aktiveerub
automaatselt, kui pärast SCR süsteemi
rikke tuvastamist on sõidetud üle
1
100 km. Laske süsteem esimesel
võimalusel CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
SCR saastevastase süsteemi rikke korral
UREA, SERVICE ja mootori enesediagnostika
märgutuled, kostub helisignaal ja ilmub teade
"Emissions fault".
Hoiatus edastatakse sõidu ajal, rikke
esmakordsel tuvastamisel ja seejärel järgmistel
kordadel süüte sisselülitamisel seni, kuni rikke
põhjus on kõrvaldatud. Rikke tuvastamise korral
Kui tegemist on ajutise rikkega, siis
kaob hoiatus järgmise sõidu ajal pärast
SCR süsteemi enesediagnostika
kontrollimist.
Kontrollimine

AdBlue® lisaaine külmumine
AdBlue® lisaaine külmub temperatuuril -11°C.SCR süsteemi juurde kuulub AdBlue®
paagi soojendusseade, mis võimaldab
sõita ka väga külma ilmaga.
Kui SCR süsteemi rike on tuvastatud (pärast
rikke märgutule põlemajäämist on sõidetud
üle 50

km), siis süttivad SERVICE ja mootori
enesediagnostika märgutules ja märgutuli
UREA vilgub, kostub helisignaal ja ekraanile
ilmub teade (nt : "Emissions fault: Starting
prevented in 300


km"), mis näitab järelejäänud
sõiduulatust kilomeetrites või miilides.
Sõidu ajal ilmub teade iga 30

sekundi järel seni,
kuni SCR süsteemi riket ei ole kõrvaldatud.
Hoiatus kordub süüte sisselülitamisel.
Pöörduge esimesel võimalusel CITROËN
esindusse või kvalifitseeritud töökotta.
Vastasel juhul ei tarvitse teie auto enam
käivituda. Lubatud sõidufaasi ajal (1

100

km - 0

km)
Iga kord süüte sisselülitamisel süttivad
SERVICE ja mootori enesediagnostika
märgutuli ja UREA märgutuli vilgub, kostub
helisignaal ja ilmub teade "Emissions fault:
Starting prevented". Käivitamine keelatud
Te olete ületanud lubatud sõiduaja :
käivitustakistus ei lase mootoril
käivituda.
Mootori taaskäivitamiseks peate kindlasti
pöörduma CITROËN esindusse või
kvalifitseeritud töökotta.

255
DS4_et_Chap09_verifications_ed02-2015

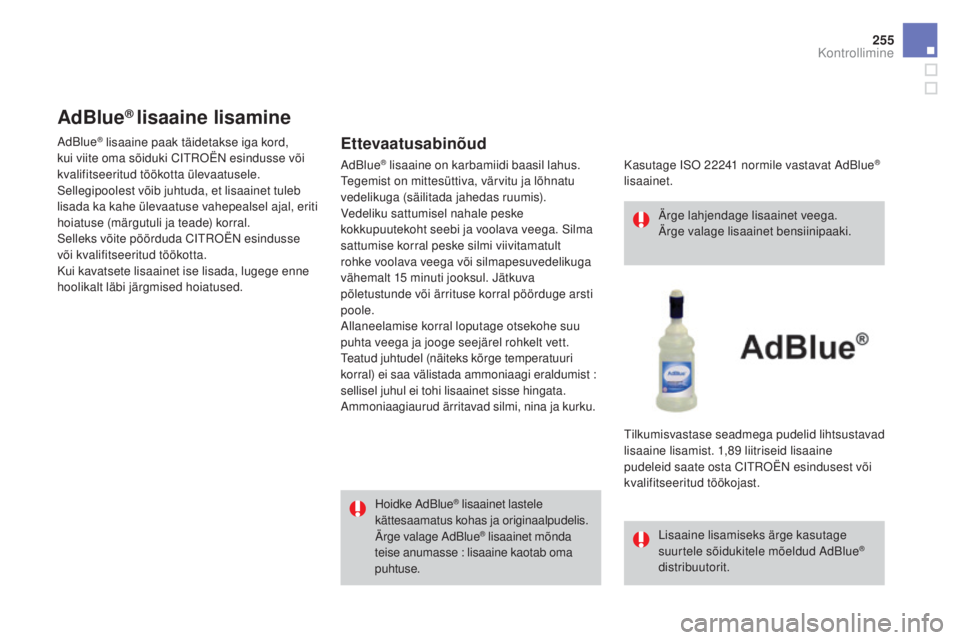

AdBlue® lisaaine lisamine
Ettevaatusabinõud
Hoidke AdBlue® lisaainet lastele
kättesaamatus kohas ja originaalpudelis.
Ärge valage AdBlue
® lisaainet mõnda
teise anumasse : lisaaine kaotab oma
puhtuse. Ärge lahjendage lisaainet veega.
Ärge valage lisaainet bensiinipaaki.
Lisaaine lisamiseks ärge kasutage
suurtele sõidukitele mõeldud AdBlue®
distribuutorit.
AdBlue
® lisaaine on karbamiidi baasil lahus.
Tegemist on mittesüttiva, värvitu ja lõhnatu
vedelikuga (säilitada jahedas ruumis).
Vedeliku sattumisel nahale peske
kokkupuutekoht seebi ja voolava veega. Silma
sattumise korral peske silmi viivitamatult
rohke voolava veega või silmapesuvedelikuga
vähemalt 15
minuti jooksul. Jätkuva
põletustunde või ärrituse korral pöörduge arsti
poole.
Allaneelamise korral loputage otsekohe suu
puhta veega ja jooge seejärel rohkelt vett.
Teatud juhtudel (näiteks kõrge temperatuuri
korral) ei saa välistada ammoniaagi eraldumist :
sellisel juhul ei tohi lisaainet sisse hingata.
Ammoniaagiaurud ärritavad silmi, nina ja kurku.
AdBlue
® lisaaine paak täidetakse iga kord,
kui viite oma sõiduki CITROËN esindusse või
kvalifitseeritud töökotta ülevaatusele.
Sellegipoolest võib juhtuda, et lisaainet tuleb
lisada ka kahe ülevaatuse vahepealsel ajal, eriti
hoiatuse (märgutuli ja teade) korral.
Selleks võite pöörduda CITROËN esindusse
või kvalifitseeritud töökotta.
Kui kavatsete lisaainet ise lisada, lugege enne
hoolikalt läbi järgmised hoiatused. Kasutage ISO 22241
normile vastavat AdBlue
®
lisaainet.
Tilkumisvastase seadmega pudelid lihtsustavad
lisaaine lisamist. 1,89


liitriseid lisaaine
pudeleid saate osta CITROËN esindusest või
kvalifitseeritud töökojast.
Kontrollimine

Ärge hoidke AdBlue® pudeleid oma
sõidukis.
Nõuanded säilitamiseks
AdBlue® külmub temperatuuril alla -11°C ja
kvaliteet halveneb, kui temperatuur ületab
25°C. Säilitage lisaaine pudeleid jahedas ja
otsese päikese eest kaitstud kohas.
Sellistes tingimustes säilib lisaaine vähemalt
aasta.
Külmunud lisaainet võib pärast toatemperatuuril
sulatamist kasutada. Enne lisaaine lisamist kontrollige, kas sõiduk on
pargitud tasasele ja horisontaalsele pinnale.
Talvel kontrollige, et sõiduki temperatuur oleks
üle -11°C. Kui AdBlue
® on külmunud, ei saa
seda paaki valada. Parkige oma sõiduk paariks
tunniks soojemasse kohta, et saaksite lisaainet
lisada.
Protseduur
F Lülitage süüde välja ja eemaldage võti või kui teie sõidukis on START/STOP nupp,
vajutage mootori seiskamiseks sellele. F

T
õstke AdBlue
® paagi juurde pääsemiseks
pakiruumi põhi üles.


K

innitage pakiruumi põhi nööriga
pagasiriiuli toe konksude külge.
F

V

õtke must plastikkate servast lahti.
F

P

istke sõrmed avasse ja keerake sinist
korki kuuendikpöörde võrra vastupäeva.
F

T

õstke kork ettevaatlikult ja ilma lahti
laskmata üles.

257
DS4_et_Chap09_verifications_ed02-2015
Ärge visake tühje AdBlue® pudeleid
tavaprügi hulka. Viige pudelid
spetsiaalsetesse konteineritesse või
müügiesindusse.
Oluline info : kui teie sõidukis olev
AdBlue
® paak on täiesti tühi -
nagu edastatud teade ja mootori
mittekäivitumine näitasid - peate lisama
vähemalt 3,8
liitrit lisaainet (see on
kaks 1,89
liitrist pudelit). Lisaaine pritsimise korral peske vastav
koht kohe külma veega või puhastage
niiske lapiga.
Kui lisaaine on kristalliseerunud,
eemaldage see käsna ja sooja veega.
Oluline : lisaaine lisamisel pärast
paagi tühjakssaamist
peate enne
süüte sisselülitamist umbes 5

minutit
ootama ilma juhiust avamata, sõiduki
lukustust avamata ja süütevõtit
süütelukku sise stamata ning
süsteemi '' Võtmeta sissepääs ja
käivitamine'' võtit sisestamata .
Lülitage süüde sisse ja 10 sekundi
pärast käivitage mootor.
F

V

õtke AdBlue
® pudel. Pärast säilivustähtaja
kontrollimist lugege tähelepanelikult sildil
olevaid kasutusjuhiseid enne, kui hakkate
pudeli sisu oma sõidukis olevasse AdBlue
®
paaki valama. F

P
ärast pudeli eemaldamist kuivatage
paagi suu niiske lapi abil väljavoolanud
vedelikust.
F
A
setage sinine kork paagile tagasi ja
keerake seda päripäeva kuuendikpöörde
võrra ehk kuni lõpuni.
F

A
setage must plastikkate luugile tagasi.
F

V
õtke pagasiriiuli nöör konksu küljest lahti
ja laske seejärel liikuv põhi alla.
Kontrollimine

DS4_et_Chap10_info-pratiques_ed02-2015
Praktiline informatsioon
