1. Pidurutuled (P21/5W).
2. Gabariittuled (LED) *.
3.
S

uunatuled (PY21W kollane).
4.
T

agurdustuled (P21W ).
5.
U

dutuled (P21W).
Ta g a t u l e d
Punased lambid, näitaks suunatuled,
tuleb vahetada samade omaduste ja
värvusega lampide vastu.
Pakiruumi luugil olevad tuled (va.
valgustorud) ei ole päris tuled, vaid
dekoratiivelemendid.
Piduri-, tagurdus- ja suunatulede vahetamine
Neid kolme pirni vahetatakse pakiruumi väljastpoolt :
F
a
vage pakiruum,
F

e
emaldage vastava poole paneelis olev
võre,
F

k
eerake kaks mutrit nr. 10 võtmega lahti ja
seejärel jätkake keeramist käega,
F

v
õtke tule pistik lahti,
F

v
õtke tuli ettevaatlikult välja, seda
väljapoole tõmmates, F

e
emaldage vahtkummist tihend,
F

v
õtke kaks väikest pistikut lahti,
F

lü
kake kaks naga laiali ja eemaldage
lambipesa,
F

k
eerake pirni veerandpöörde võrra ja
asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks.
Keerake tuli veekindluse tagamiseks piisavalt
tugevalt, aga ettevaatlikult kinni.
* LED : valgusdiood.
Praktiline informatsioon

DS4_et_Chap10_info-pratiques_ed02-2015
Valgustorude / gabariittulede
vahetamineNumbrimärgi tulede vahetamine
(W5W)Lisapiduritule vahetamine (LED)
Seda tüüpi valgusdioodidega tulesid
laske vahetada CITROËN esinduses või
kvalifitseeritud töökojas.
Seda tüüpi dioodtulede vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta. Eemaldamise lihtsustamiseks avage pakiruumi
luuk pooleldi.
F

A

setage peenike kruvikeeraja ühte
tuledeklaasi aukudest.
F

L

ükake klaasi väljapoole.
F

E

emaldage tuledeklaas.
F

A

sendage läbipõlenud lambipirn.
Tagasiasetamiseks vajutage läbipaistvale
kattele.

281
DS4_et_Chap10_info-pratiques_ed02-2015

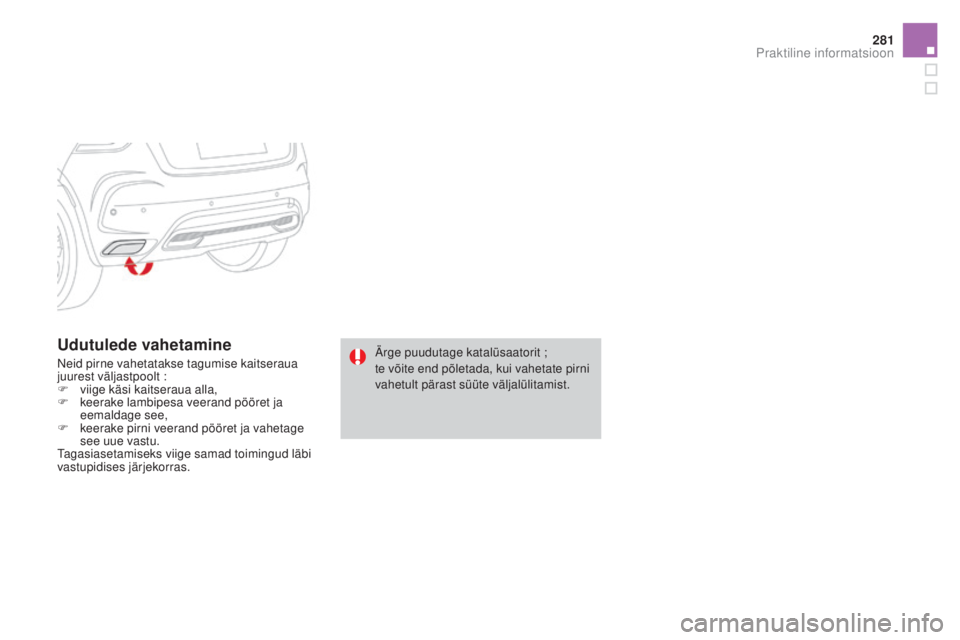

Udutulede vahetamine
Neid pirne vahetatakse tagumise kaitseraua
juurest väljastpoolt :
F

v
iige käsi kaitseraua alla,
F

k
eerake lambipesa veerand pööret ja
eemaldage see,
F

k
eerake pirni veerand pööret ja vahetage
see uue vastu.
Tagasiasetamiseks viige samad toimingud läbi
vastupidises järjekorras. Ärge puudutage katalüsaatorit
;

te võite end põletada, kui vahetate pirni
vahetult pärast süüte väljalülitamist.
Praktiline informatsioon

DS4_et_Chap10_info-pratiques_ed02-2015
Kaitsme vahetamine
Kaitsmete eemaldamise näpitsad asuvad
armatuurlaua kaitsmekarbi kaane küljes.
Juurdepääsuks

:
F

v
õtke kaas lahti, tõmmates ülaosast
paremalt ja seejärel vasakult poolt,
F

e
emaldage kaas täielikult ja pöörake
tagurpidi,
Juurdepääs tööriistadele
F võtke lahti alus, mille tagaküljel on näpitsad.

283
DS4_et_Chap10_info-pratiques_ed02-2015
Elektriliste lisaseadmete
paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda CITROËN esindusse
või kvalifitseeritud töökotta.
CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete
ega soovitata CITROËN poolt ;
sama kehtib lubatud lisaseadmete
valest (eeskirjadele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete voolutarbimine
kokku ületab 10


milliamprit.
Enne kaitsme vahetamist tuleb

:
F

t

eha kindlaks kaitsme läbipõlemise põhjus,
F

lül

itada välja kõik elektriseadmed,
F
p
eatada sõiduk ja lülitada süüde välja,
F
l
eida vigane kaitse järgmistel lehekülgedel
olevate tabelite ja skeemide abil.
Kaitsme vahetamine
õige Vale
Kui vahetate kaitsme, mida antud
tabelis ei ole, võib see põhjustada
tõsiseid häireid sõiduki töös. Pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta. Näpitsad
Kaitsme juures tööde teostamiseks tuleb
kindlasti


:
F

kas

utada kaitsme eemaldamiseks
spetsiaalseid näpitsaid ja kontrollida,
kas kaitse on läbi põlenud,
F

a

sendada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama värvi)

; erinev kaitse võib põhjustada
rikkeid (tuleoht).
Kui rike kordub kohe pärast kaitsme
vahetamist, laske elektrisüsteemid CITROËN
esinduses või kvalifitseeritud töökojas üle
kontrollida.
Praktiline informatsioon

DS4_et_Chap10_info-pratiques_ed02-2015
Armatuurlauas asuv
kaitsmekarp
Kaitsmekarbid asuvad armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
F Vt. ptk. "Juurepääs tööriistadele".

285
DS4_et_Chap10_info-pratiques_ed02-2015
Kaitsmekarp 1Kaitsme N°Voolutugevus Funktsioon
F8 3
AAlarmi sireen, alarmi arvuti.
F13 10


ASigaretisüütaja.
F14 10


APakiruumi 12
V pistikupesa.
F16 3
ASuure universaalse panipaiga valgustus, tagumised
kohtvalgustud, kindalaeka valgustus.
F17 3
APäikesesirmi valgustus, esimesed kohtvalgustid.
F28 15


AAutoraadio, autoraadio järelpaigaldusena.
F30 20
ATagaklaasipuhasti.
F32 10


AHi-Fi võimendi.
Kaitsmekarp 2 Kaitsme N° Voolutugevus Funktsioon
F36 15


A12


V pistikupesa tagaosas.
F 37 -Vaba.
F38 -Vaba.
F39 -Vaba.
F40 25
A230
V/50 Hz pistikupesa.Kaitsmete tabel
Praktiline informatsioon

DS4_et_Chap10_info-pratiques_ed02-2015
Kaitsmekarp asub mootoriruumis aku lähedal
(vasakul).Juurdepääs kaitsmetele
F Avage kaas.
F V ahetage kaitse (vt. vastavast peatükist).
F

P
ärast kaitsme vahetamist sulgege
kaitsmekarbi kaas hoolikalt, et tagada
hermeetilisust.
mootoriruumis asuv
kaitsmekarp

287
DS4_et_Chap10_info-pratiques_ed02-2015
Kaitsme N°Voolutugevus Funktsioon
F19 30
AEsiklaasipuhasti suur/madal kiirus.
F20 15


AEsi- ja tagaklaasipesuri pump.
F21 20
ATuledepesuri pump.
F22 15


AHelisignaal.
F23 15


AParem kaugtuli.
F24 15


AVasak kaugtuli.
F27 5
AVasak lähituli.
F28 5
AParem lähituli.
Kaitsmete tabel
Praktiline informatsioon

DS4_et_Chap10_info-pratiques_ed02-2015
12 V aku
Aku asub mootoriruumis.
(+) klemmi juurde pääsemiseks :
F

a
vage mootoriruumi kaas sisemise ja
seejärel välimise nupu abil,
F

t
õstke mootoriruumi kaas üles ja fikseerige
tugivardaga,
F

(
+) klemmi juurde pääsemiseks tõstke üles
plastikust kate.
Juurdepääs akule
Pärast aku lahtivõtmist aktiveerub
Stop & Start süsteem alles pärast seda,
kui sõiduk on teatud aja seisnud; selle
aja pikkus oleneb kliimatingimustest ja
aku pingest (kuni umbes 8
tundi).
Stop & Start süsteemi olemasolu
korral tähistab see silt spetsiaalsete
omaduste ja tehnoloogiaga 12
V
pliiaku kasutamist, mille vahetamise
või lahtivõtmise korral tuleb pöörduda
CITROËN esindusse või kvalifitseeritud
töökotta.
Režiim mootori käivitamiseks teise aku abil või
t

ühja aku laadimiseks.
