CITROEN DS4 2015 Manual do condutor (in Portuguese)

169
DS4_pt_Chap07_securite_ed02-2015
Ajuda à travagem de emergência
Sistema que permite, em caso de urgência,
atingir mais rapidamente a pressão optimizada
de travagem e reduzir, por conseguinte, a
distância de paragem.
Activação
Activa-se em função da rapidez de pressão do
pedal dos travões.
Manifesta-se por uma diminuição da
resistência do pedal e um aumento da eficácia
da travagem.Em caso de travagem de emergência,
premir fortemente sem nunca aliviar a
pressão.
Sistemas de controlo da trajectória
Antipatinagem das rodas
(ASR) e controlo dinâmico
de estabilidade (CDS)
A antipatinagem das rodas optimiza a
motricidade, para evitar a patinagem das
rodas, agindo nos travões das rodas motoras
e no motor.
O controlo dinâmico de estabilidade actua
sobre o travão de uma ou várias rodas e no
motor para manter o veículo na trajectória
desejada pelo condutor, de acordo com os
limites das leis da física.
Activação
Estes sistemas são activados automaticamente
cada vez que o arranque do veículo é efectuado.
Em caso de problema de aderência ou
de trajectória, este sistema entra em
funcionamento. Esta acção é assinalada pelo
funcionamento intermitente deste
avisador no quadro de bordo.
Controlo de tracção
inteligente ("Snow motion")
Consoante a versão, o seu veículo dispõe de
um sistema de ajuda à motricidade na neve: o
controlo de tracção inteligente .
Esta função detecta as situações de fraca
aderência que possam dificultar os arranques
e o avanço do veículo, por exemplo em neve
profunda acabada de cair ou neve compacta.
Nestas situações, o controlo de tracção
inteligente regula a patinagem das rodas
dianteiras para optimizar a motricidade e o
seguimento da trajectória do seu veículo.
Numa estrada com pouca aderência, é
aconselhável utilizar pneus de neve.
Segurança

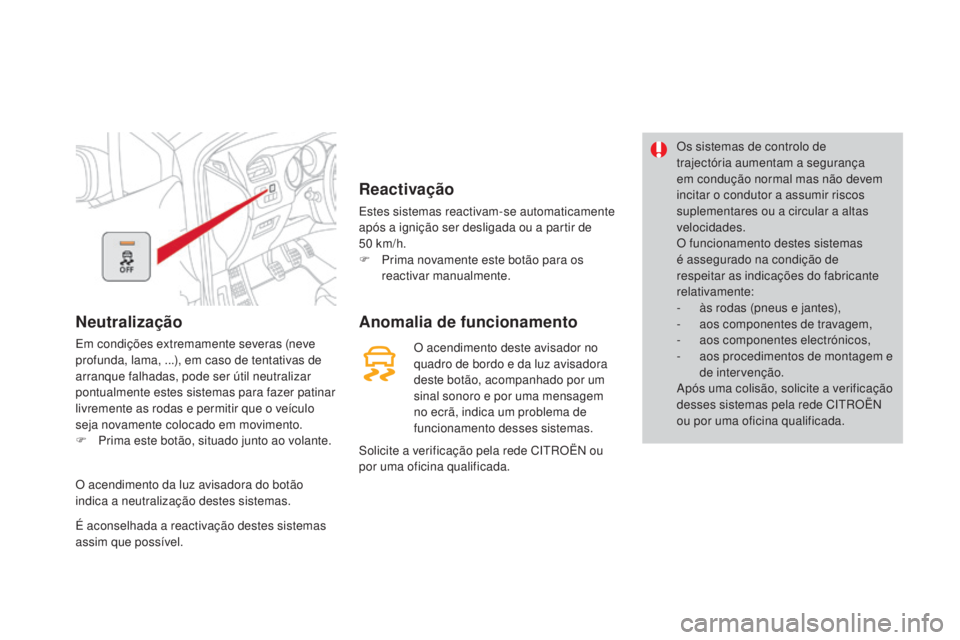

Neutralização
Em condições extremamente severas (neve
profunda, lama, ...), em caso de tentativas de
arranque falhadas, pode ser útil neutralizar
pontualmente estes sistemas para fazer patinar
livremente as rodas e permitir que o veículo
seja novamente colocado em movimento.
F
P
rima este botão, situado junto ao volante.
O acendimento da luz avisadora do botão
indica a neutralização destes sistemas.
Reactivação
Estes sistemas reactivam-se automaticamente
após a ignição ser desligada ou a partir de
50

km/h.
F

P
rima novamente este botão para os
reactivar manualmente.
Anomalia de funcionamento
Os sistemas de controlo de
trajectória aumentam a segurança
em condução normal mas não devem
incitar o condutor a assumir riscos
suplementares ou a circular a altas
velocidades.
O funcionamento destes sistemas
é assegurado na condição de
respeitar as indicações do fabricante
relativamente:
-

à
s rodas (pneus e jantes),
-
a

os componentes de travagem,
-
a

os componentes electrónicos,
-

a
os procedimentos de montagem e
de intervenção.
Após uma colisão, solicite a verificação
desses sistemas pela rede CITROËN
ou por uma oficina qualificada.
O acendimento deste avisador no
quadro de bordo e da luz avisadora
deste botão, acompanhado por um
sinal sonoro e por uma mensagem
no ecrã, indica um problema de
funcionamento desses sistemas.
É aconselhada a reactivação destes sistemas
assim que possível. Solicite a verificação pela rede CITROËN ou
por uma oficina qualificada.

171
DS4_pt_Chap07_securite_ed02-2015

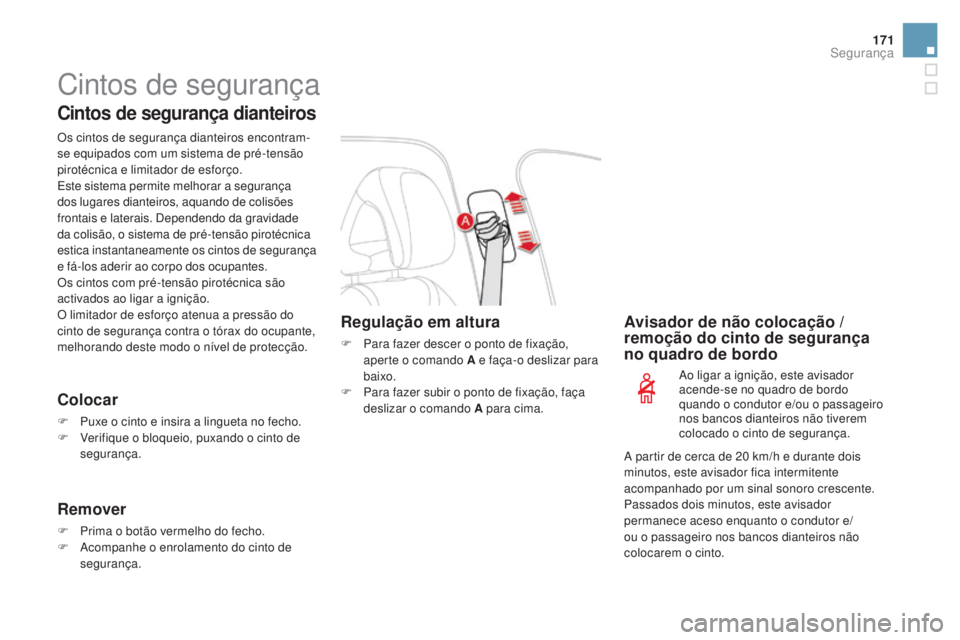

Cintos de segurança
Cintos de segurança dianteiros
Os cintos de segurança dianteiros encontram-
se equipados com um sistema de pré-tensão
pirotécnica e limitador de esforço.
Este sistema permite melhorar a segurança
dos lugares dianteiros, aquando de colisões
frontais e laterais. Dependendo da gravidade
da colisão, o sistema de pré-tensão pirotécnica
estica instantaneamente os cintos de segurança
e fá-los aderir ao corpo dos ocupantes.
Os cintos com pré-tensão pirotécnica são
activados ao ligar a ignição.
O limitador de esforço atenua a pressão do
cinto de segurança contra o tórax do ocupante,
melhorando deste modo o nível de protecção.
Colocar
F Puxe o cinto e insira a lingueta no fecho.
F V erifique o bloqueio, puxando o cinto de
segurança.
Remover
F Prima o botão vermelho do fecho.
F A companhe o enrolamento do cinto de
segurança.
Avisador de não colocação /
remoção do cinto de segurança
no quadro de bordo
Ao ligar a ignição, este avisador
acende-se no quadro de bordo
quando o condutor e/ou o passageiro
nos bancos dianteiros não tiverem
colocado o cinto de segurança.
Regulação em altura
F Para fazer descer o ponto de fixação, aperte o comando A e faça-o deslizar para
baixo.
F

P
ara fazer subir o ponto de fixação, faça
deslizar o comando A para cima.
A partir de cerca de 20
km/h e durante dois
minutos, este avisador fica intermitente
acompanhado por um sinal sonoro crescente.
Passados dois minutos, este avisador
permanece aceso enquanto o condutor e/
ou o passageiro nos bancos dianteiros não
colocarem o cinto.
Segurança

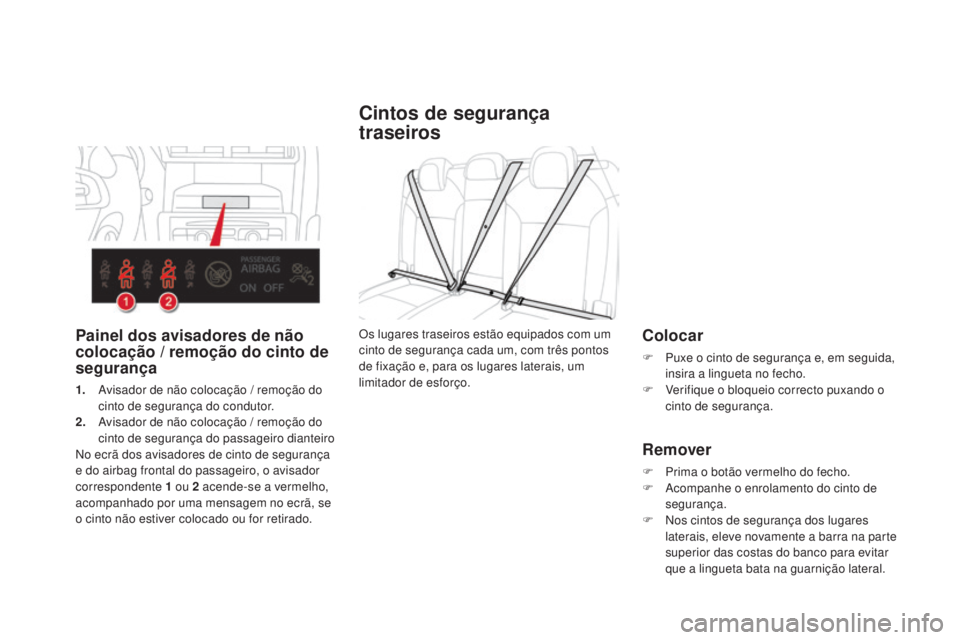

Cintos de segurança
traseiros
Colocar
F Puxe o cinto de segurança e, em seguida, insira a lingueta no fecho.
F

V
erifique o bloqueio correcto puxando o
cinto de segurança.
Remover
F Prima o botão vermelho do fecho.
F A companhe o enrolamento do cinto de
segurança.
F

N
os cintos de segurança dos lugares
laterais, eleve novamente a barra na parte
superior das costas do banco para evitar
que a lingueta bata na guarnição lateral.
Os lugares traseiros estão equipados com um
cinto de segurança cada um, com três pontos
de fixação e, para os lugares laterais, um
limitador de esforço.
painel dos avisadores de não
colocação / remoção do cinto de
segurança
1. Avisador de não colocação / remoção do
cinto de segurança do condutor.
2.
A

visador de não colocação / remoção do
cinto de segurança do passageiro dianteiro
No ecrã dos avisadores de cinto de segurança
e do airbag frontal do passageiro, o avisador
correspondente 1
ou 2 acende-se a vermelho,
acompanhado por uma mensagem no ecrã, se
o cinto não estiver colocado ou for retirado.

173
DS4_pt_Chap07_securite_ed02-2015

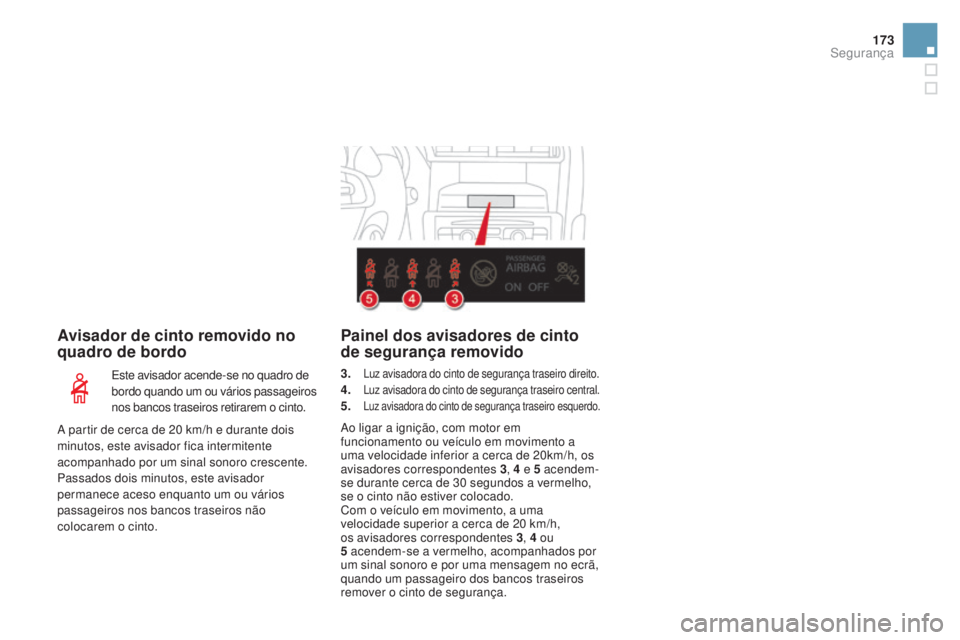

Avisador de cinto removido no
quadro de bordo
Este avisador acende-se no quadro de
bordo quando um ou vários passageiros
nos bancos traseiros retirarem o cinto.
painel dos avisadores de cinto
de segurança removido
3. Luz avisadora do cinto de segurança traseiro direito.4. Luz avisadora do cinto de segurança traseiro central.5. Luz avisadora do cinto de segurança traseiro esquerdo.
Ao ligar a ignição, com motor em
funcionamento ou veículo em movimento a
uma velocidade inferior a cerca de 20km/h, os
avisadores correspondentes 3, 4
e 5 acendem-
se durante cerca de 30
segundos a vermelho,
se o cinto não estiver colocado.
Com o veículo em movimento, a uma
velocidade superior a cerca de 20
km/h,
os avisadores correspondentes 3 , 4
ou
5
acendem-se a vermelho, acompanhados por
um sinal sonoro e por uma mensagem no ecrã,
quando um passageiro dos bancos traseiros
remover o cinto de segurança.
A partir de cerca de 20

km/h e durante dois
minutos, este avisador fica intermitente
acompanhado por um sinal sonoro crescente.
Passados dois minutos, este avisador
permanece aceso enquanto um ou vários
passageiros nos bancos traseiros não
colocarem o cinto.
Segurança

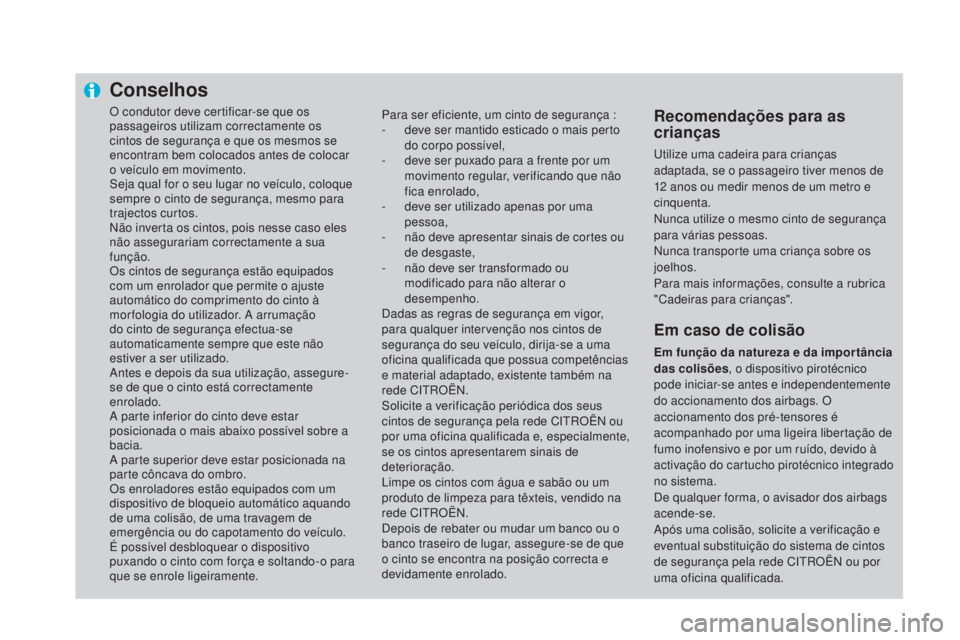

Conselhos
O condutor deve certificar-se que os
passageiros utilizam correctamente os
cintos de segurança e que os mesmos se
encontram bem colocados antes de colocar
o veículo em movimento.
Seja qual for o seu lugar no veículo, coloque
sempre o cinto de segurança, mesmo para
trajectos curtos.
Não inverta os cintos, pois nesse caso eles
não assegurariam correctamente a sua
função.
Os cintos de segurança estão equipados
com um enrolador que permite o ajuste
automático do comprimento do cinto à
mor fologia do utilizador. A arrumação
do cinto de segurança efectua-se
automaticamente sempre que este não
estiver a ser utilizado.
Antes e depois da sua utilização, assegure-
se de que o cinto está correctamente
enrolado.
A parte inferior do cinto deve estar
posicionada o mais abaixo possível sobre a
bacia.
A parte superior deve estar posicionada na
parte côncava do ombro.
Os enroladores estão equipados com um
dispositivo de bloqueio automático aquando
de uma colisão, de uma travagem de
emergência ou do capotamento do veículo.
É possível desbloquear o dispositivo
puxando o cinto com força e soltando-o para
que se enrole ligeiramente.Para ser eficiente, um cinto de segurança :
-

d
eve ser mantido esticado o mais perto
do corpo possível,
-

d
eve ser puxado para a frente por um
movimento regular, verificando que não
fica enrolado,
-

d
eve ser utilizado apenas por uma
pessoa,
-

n
ão deve apresentar sinais de cortes ou
de desgaste,
-

n
ão deve ser transformado ou
modificado para não alterar o
desempenho.
Dadas as regras de segurança em vigor,
para qualquer intervenção nos cintos de
segurança do seu veículo, dirija-se a uma
oficina qualificada que possua competências
e material adaptado, existente também na
rede CITROËN.
Solicite a verificação periódica dos seus
cintos de segurança pela rede CITROËN ou
por uma oficina qualificada e, especialmente,
se os cintos apresentarem sinais de
deterioração.
Limpe os cintos com água e sabão ou um
produto de limpeza para têxteis, vendido na
rede CITROËN.
Depois de rebater ou mudar um banco ou o
banco traseiro de lugar, assegure-se de que
o cinto se encontra na posição correcta e
devidamente enrolado.Recomendações para as
crianças
Utilize uma cadeira para crianças
adaptada, se o passageiro tiver menos de
12
anos ou medir menos de um metro e
cinquenta.
Nunca utilize o mesmo cinto de segurança
para várias pessoas.
Nunca transporte uma criança sobre os
joelhos.
Para mais informações, consulte a rubrica
"Cadeiras para crianças".
Em caso de colisão
Em função da natureza e da importância
das colisões , o dispositivo pirotécnico
pode iniciar-se antes e independentemente
do accionamento dos airbags. O
accionamento dos pré-tensores é
acompanhado por uma ligeira libertação de
fumo inofensivo e por um ruído, devido à
activação do cartucho pirotécnico integrado
no sistema.
De qualquer forma, o avisador dos airbags
acende-se.
Após uma colisão, solicite a verificação e
eventual substituição do sistema de cintos
de segurança pela rede CITROËN ou por
uma oficina qualificada.

175
DS4_pt_Chap07_securite_ed02-2015
Airbags
Generalidades
Sistema concebido para contribuir para o
reforço da segurança dos ocupantes (excepto
o passageiro traseiro central) em caso de
colisões violentas. Os airbags completam a
acção dos cintos de segurança equipados com
limitador de esforço (excepto o do passageiro
no banco central traseiro).
Nesse caso, os sensores electrónicos registam
e analisam os embates frontais e laterais nas
zonas de detecção de colisões:
-
e
m caso de colisão violenta, os airbags
disparam instantaneamente e contribuem
para proteger melhor os ocupantes do
veículo (excepto o passageiro traseiro
central); imediatamente após a colisão, os
airbags esvaziam-se rapidamente, a fim
de não incomodar a visibilidade, nem a
eventual saída dos ocupantes;
-

e
m caso de uma colisão pouco violenta,
de impacto no lado traseiro e em
determinadas condições de capotamento,
os airbags podem não disparar. O cinto de
segurança contribui para assegurar a sua
protecção nestas situações. Os airbags não funcionam com a
ignição desligada.
Este equipamento é accionado apenas
uma vez. Se ocorrer uma segunda
colisão (aquando do mesmo acidente
ou outro acidente), o airbag não será
accionado.
Zonas de detecção de colisão
A. Zona de colisão frontal.
B. Z
ona de colisão lateral.
O accionamento de um ou dos airbags
é acompanhado por uma ligeira
libertação de fumo e de um ruído,
devidos à activação do cartucho
pirotécnico integrado no sistema.
Este fumo não é nocivo, mas pode
revelar-se irritante para as pessoas
sensíveis.
O ruído da detonação devido ao
accionamento de um ou dos airbags
pode provocar uma ligeira diminuição
da capacidade auditiva durante um
breve período.
Segurança

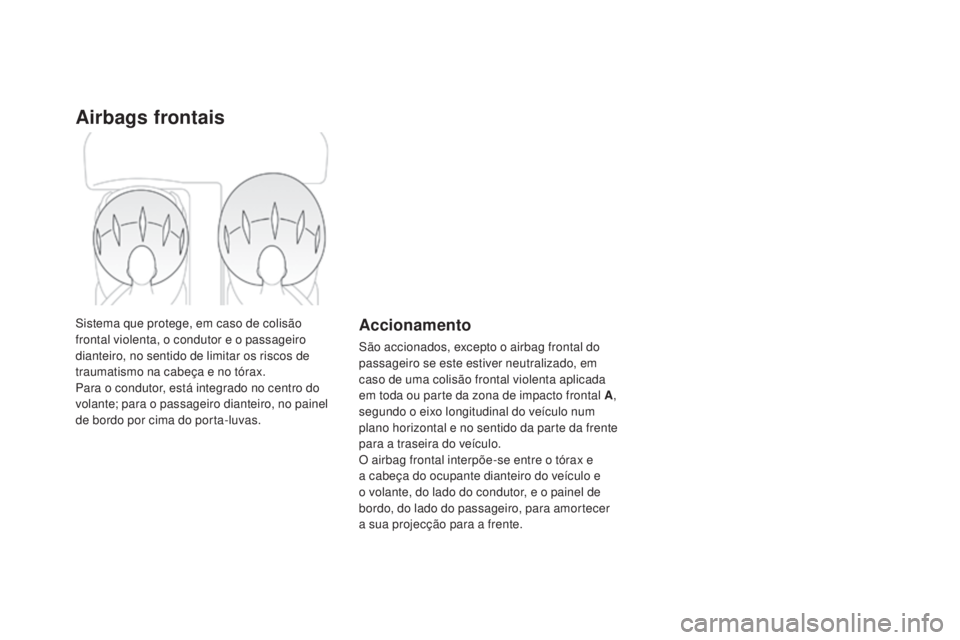

Airbags frontais
Sistema que protege, em caso de colisão
frontal violenta, o condutor e o passageiro
dianteiro, no sentido de limitar os riscos de
traumatismo na cabeça e no tórax.
Para o condutor, está integrado no centro do
volante; para o passageiro dianteiro, no painel
de bordo por cima do porta-luvas.Accionamento
São accionados, excepto o airbag frontal do
passageiro se este estiver neutralizado, em
caso de uma colisão frontal violenta aplicada
em toda ou parte da zona de impacto frontal A,
segundo o eixo longitudinal do veículo num
plano horizontal e no sentido da parte da frente
para a traseira do veículo.
O airbag frontal interpõe-se entre o tórax e
a cabeça do ocupante dianteiro do veículo e
o volante, do lado do condutor, e o painel de
bordo, do lado do passageiro, para amortecer
a sua projecção para a frente.

177
DS4_pt_Chap07_securite_ed02-2015

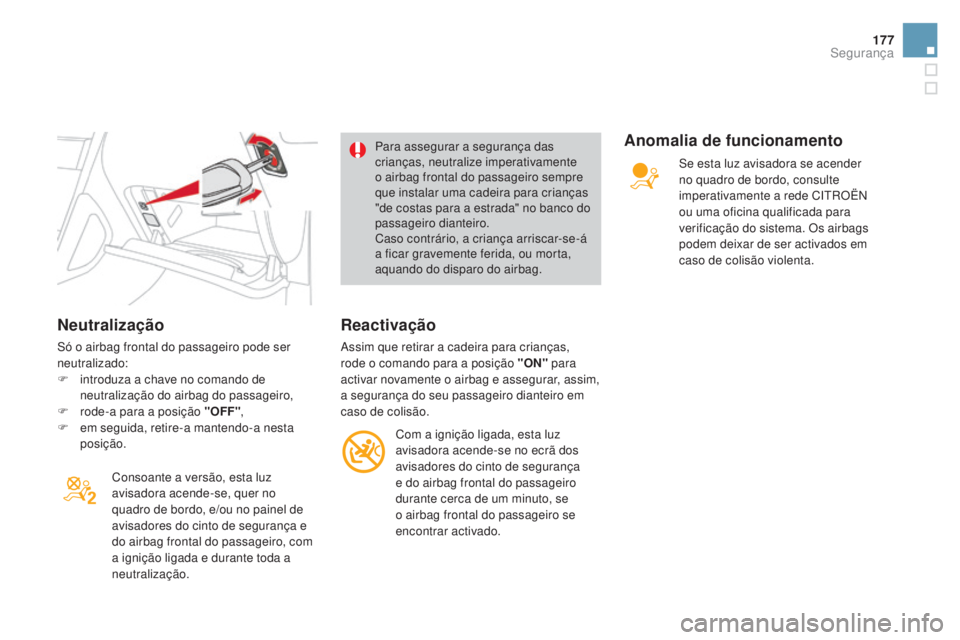

Neutralização
Só o airbag frontal do passageiro pode ser
neutralizado:
F
i
ntroduza a chave no comando de
neutralização do airbag do passageiro,
F

r
ode-a para a posição "OFF" ,
F

em
seguida, retire-a mantendo-a nesta
posição.
Consoante a versão, esta luz
avisadora acende-se, quer no
quadro de bordo, e/ou no painel de
avisadores do cinto de segurança e
do airbag frontal do passageiro, com
a ignição ligada e durante toda a
neutralização. Para assegurar a segurança das
crianças, neutralize imperativamente
o airbag frontal do passageiro sempre
que instalar uma cadeira para crianças
"de costas para a estrada" no banco do
passageiro dianteiro.
Caso contrário, a criança arriscar-se-á
a ficar gravemente ferida, ou morta,
aquando do disparo do airbag.
Reactivação
Assim que retirar a cadeira para crianças,
rode o comando para a posição "ON"
para
activar novamente o airbag e assegurar, assim,
a segurança do seu passageiro dianteiro em
caso de colisão.
Com a ignição ligada, esta luz
avisadora acende-se no ecrã dos
avisadores do cinto de segurança
e do airbag frontal do passageiro
durante cerca de um minuto, se
o airbag frontal do passageiro se
encontrar activado.
Anomalia de funcionamento
Se esta luz avisadora se acender
no quadro de bordo, consulte
imperativamente a rede CITROËN
ou uma oficina qualificada para
verificação do sistema. Os airbags
podem deixar de ser activados em
caso de colisão violenta.
Segurança

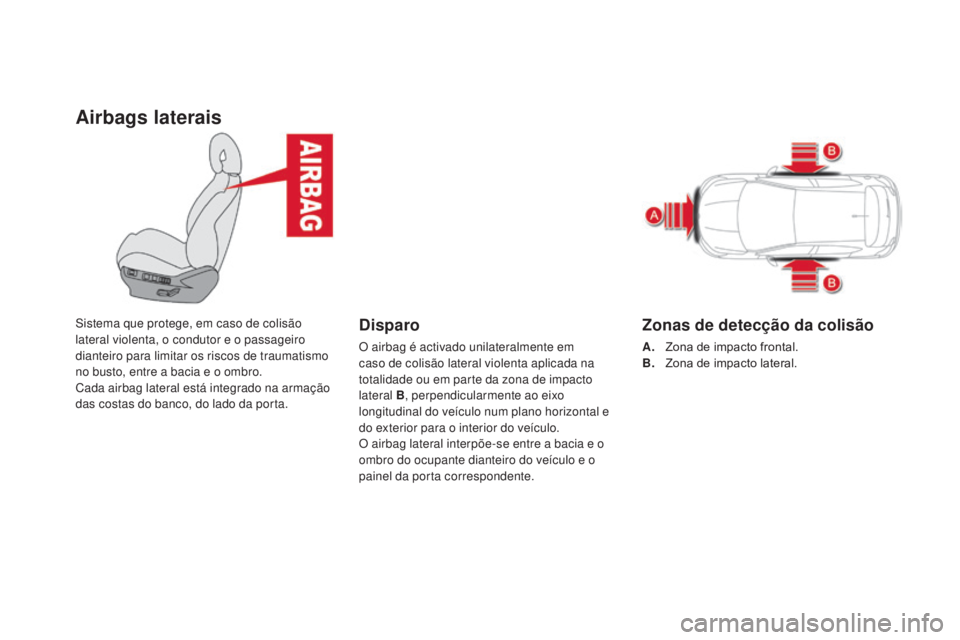

Airbags laterais
Sistema que protege, em caso de colisão
lateral violenta, o condutor e o passageiro
dianteiro para limitar os riscos de traumatismo
no busto, entre a bacia e o ombro.
Cada airbag lateral está integrado na armação
das costas do banco, do lado da porta.Disparo
O airbag é activado unilateralmente em
caso de colisão lateral violenta aplicada na
totalidade ou em parte da zona de impacto
lateral B, perpendicularmente ao eixo
longitudinal do veículo num plano horizontal e
do exterior para o interior do veículo.
O airbag lateral interpõe-se entre a bacia e o
ombro do ocupante dianteiro do veículo e o
painel da porta correspondente.
Zonas de detecção da colisão
A. Zona de impacto frontal.
B. Zona de impacto lateral.
