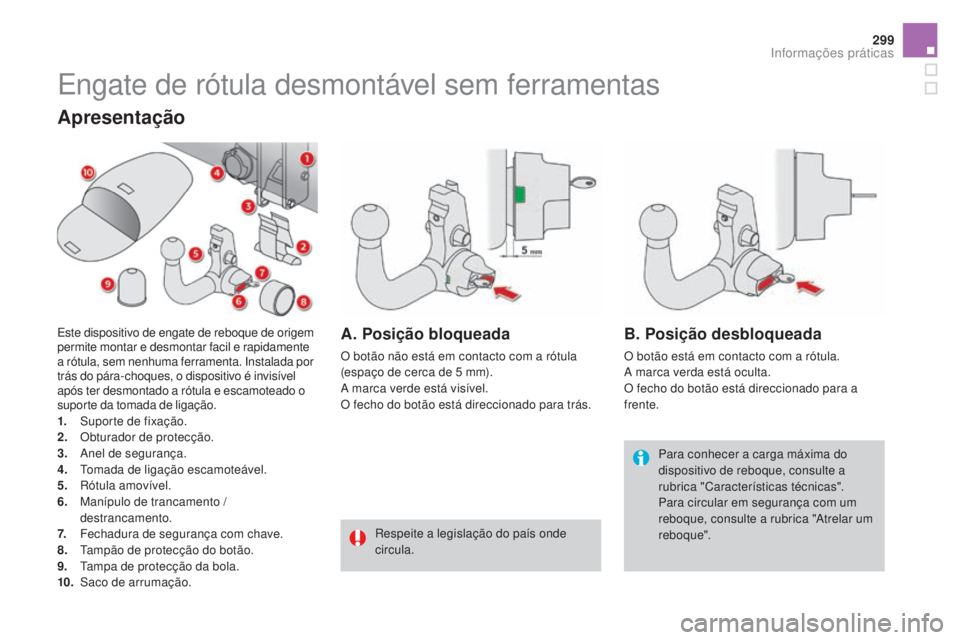

Engate de rótula desmontável sem ferramentas
Para conhecer a carga máxima do
dispositivo de reboque, consulte a
rubrica "Características técnicas".
Para circular em segurança com um
reboque, consulte a rubrica "Atrelar um
reboque".
Respeite a legislação do país onde
circula.
Apresentação
Este dispositivo de engate de reboque de origem
permite montar e desmontar facil e rapidamente
a rótula, sem nenhuma ferramenta. Instalada por
trás do pára-choques, o dispositivo é invisível
após ter desmontado a rótula e escamoteado o
suporte da tomada de ligação.
1.
S

uporte de fixação.
2.
O

bturador de protecção.
3.
A

nel de segurança.
4.
T

omada de ligação escamoteável.
5.
R

ótula amovível.
6.
M

anípulo de trancamento /
destrancamento.
7.
F

echadura de segurança com chave.
8.
T

ampão de protecção do botão.
9.
T

ampa de protecção da bola.
10.
S

aco de arrumação.A. posição bloqueada
O botão não está em contacto com a rótula
(espaço de cerca de 5 mm).
A marca verde está visível.
O fecho do botão está direccionado para trás.
B. posição desbloqueada
O botão está em contacto com a rótula.
A marca verda está oculta.
O fecho do botão está direccionado para a
frente.
Informações práticas

DS4_pt_Chap10_info-pratiques_ed02-2015

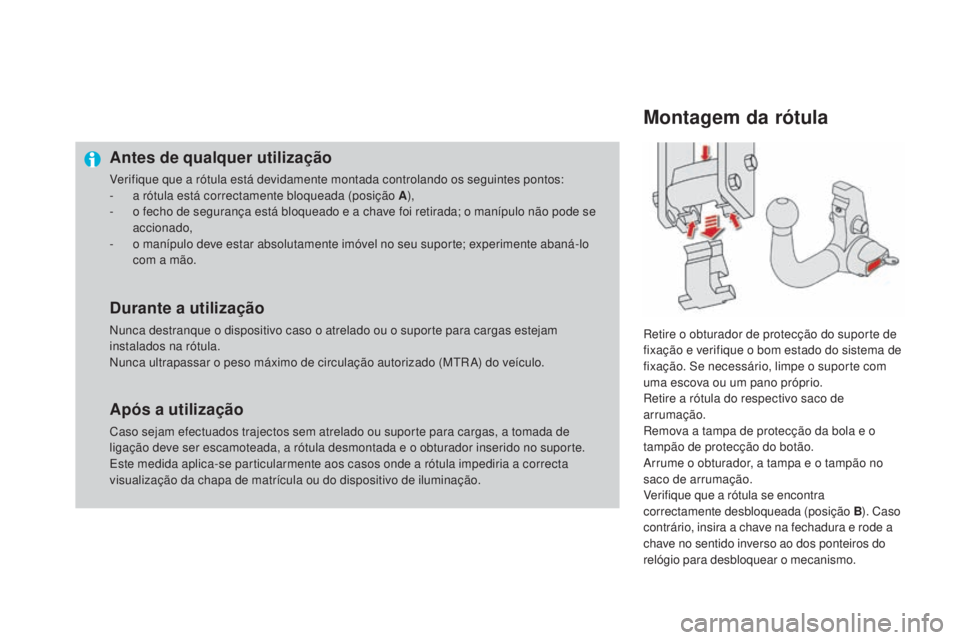

Antes de qualquer utilização
Verifique que a rótula está devidamente montada controlando os seguintes pontos:
- a r ótula está correctamente bloqueada (posição A ),
-

o f
echo de segurança está bloqueado e a chave foi retirada; o manípulo não pode se
accionado,
-

o m
anípulo deve estar absolutamente imóvel no seu suporte; experimente abaná-lo
com a mão.
Durante a utilização
Nunca destranque o dispositivo caso o atrelado ou o suporte para cargas estejam
instalados na rótula.
Nunca ultrapassar o peso máximo de circulação autorizado (MTR A) do veículo.
Após a utilização
Caso sejam efectuados trajectos sem atrelado ou suporte para cargas, a tomada de
ligação deve ser escamoteada, a rótula desmontada e o obturador inserido no suporte.
Este medida aplica-se particularmente aos casos onde a rótula impediria a correcta
visualização da chapa de matrícula ou do dispositivo de iluminação.
Montagem da rótula
Retire o obturador de protecção do suporte de
fixação e verifique o bom estado do sistema de
fixação. Se necessário, limpe o suporte com
uma escova ou um pano próprio.
Retire a rótula do respectivo saco de
arrumação.
Remova a tampa de protecção da bola e o
tampão de protecção do botão.
Arrume o obturador, a tampa e o tampão no
saco de arrumação.
Verifique que a rótula se encontra
correctamente desbloqueada (posição B ). Caso
contrário, insira a chave na fechadura e rode a
chave no sentido inverso ao dos ponteiros do
relógio para desbloquear o mecanismo.

301
DS4_pt_Chap10_info-pratiques_ed02-2015
Se não for possível rodar ou remover
a chave, é porque a rótula está
incorrectamente fixa; recomece o
procedimento.
Se uma das condições de bloqueio não
for cumprida, reinicie o procedimento.
Em todos os casos, se a marca
permanecer vermelha, não utilize o
dispositivo de engate de reboque e
consulte a rede CITROËN ou uma
oficina qualificada.

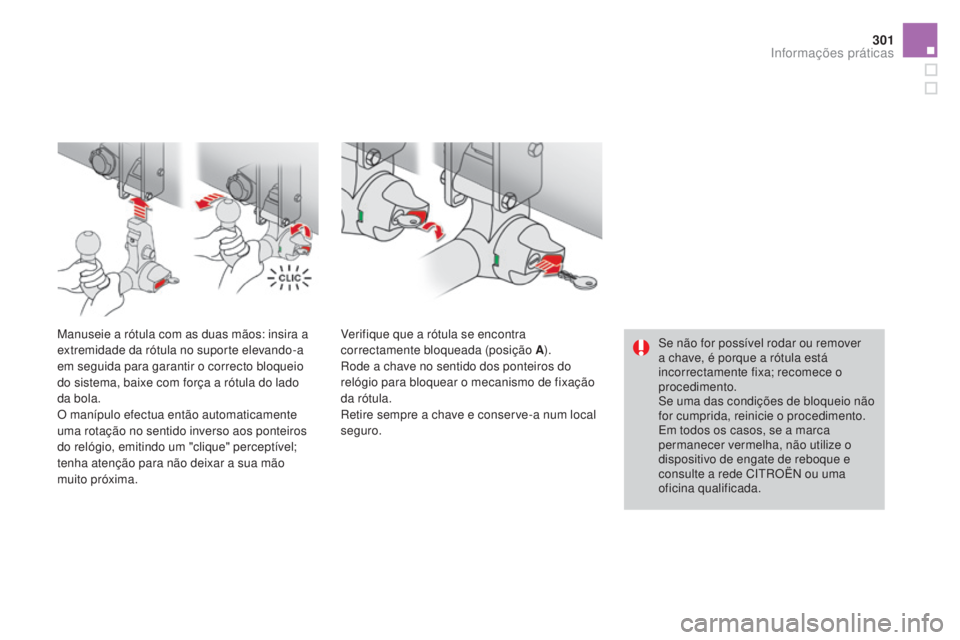

Manuseie a rótula com as duas mãos: insira a
extremidade da rótula no suporte elevando-a
em seguida para garantir o correcto bloqueio
do sistema, baixe com força a rótula do lado
da bola.
O manípulo efectua então automaticamente
uma rotação no sentido inverso aos ponteiros
do relógio, emitindo um "clique" perceptível;
tenha atenção para não deixar a sua mão
muito próxima.
Verifique que a rótula se encontra
correctamente bloqueada (posição A
).
Rode a chave no sentido dos ponteiros do
relógio para bloquear o mecanismo de fixação
da rótula.
Retire sempre a chave e conserve-a num local
seguro.
Informações práticas

DS4_pt_Chap10_info-pratiques_ed02-2015

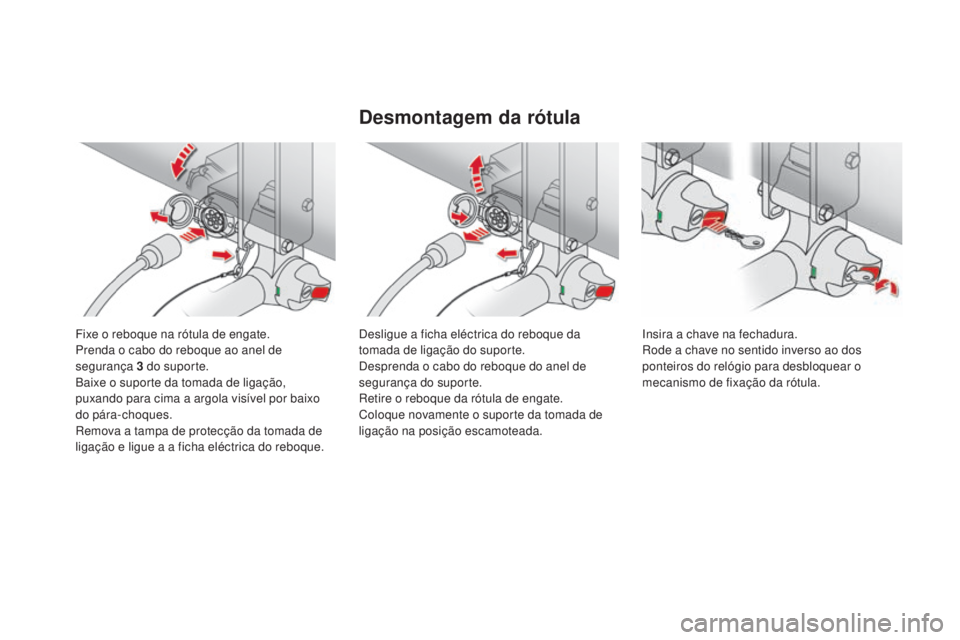

Fixe o reboque na rótula de engate.
Prenda o cabo do reboque ao anel de
segurança 3 do suporte.
Baixe o suporte da tomada de ligação,
puxando para cima a argola visível por baixo
do pára-choques.
Remova a tampa de protecção da tomada de
ligação e ligue a a ficha eléctrica do reboque.
Desmontagem da rótula
Desligue a ficha eléctrica do reboque da
tomada de ligação do suporte.
Desprenda o cabo do reboque do anel de
segurança do suporte.
Retire o reboque da rótula de engate.
Coloque novamente o suporte da tomada de
ligação na posição escamoteada. Insira a chave na fechadura.
Rode a chave no sentido inverso ao dos
ponteiros do relógio para desbloquear o
mecanismo de fixação da rótula.

303
DS4_pt_Chap10_info-pratiques_ed02-2015
Tenha atenção ao peso da rótula
(cerca de 3,5 kg). Risco de lesão!
Manuseie com força a rótula com uma mão;
com a outra mão, pressione o botão e, em
seguida, rode o botão no sentido dos ponteiros
do relógio, até ao limite.
Retire a rótula por baixo.
Instale novamente a tampa de protecção da
bola e o tampão de protecção do botão.
Arrume a rótula no seu saco.
Volte a colocar o obturador de protecção no
suporte de fixação.
Manutenção
O funcionamento correcto só é possível caso a
rótula e o seu suporte estejam limpos.
Antes de limpar o veículo com um jacto de
alta pressão, a tomada de ligação deverá ser
escamoteada, a rótula retirada e o obturador
inserido no suporte.
Para qualquer intervenção no dispositivo de
atrelagem, diriga-se à rede CITROËN ou a
uma oficina qualificada.
Informações práticas

DS4_pt_Chap10_info-pratiques_ed02-2015

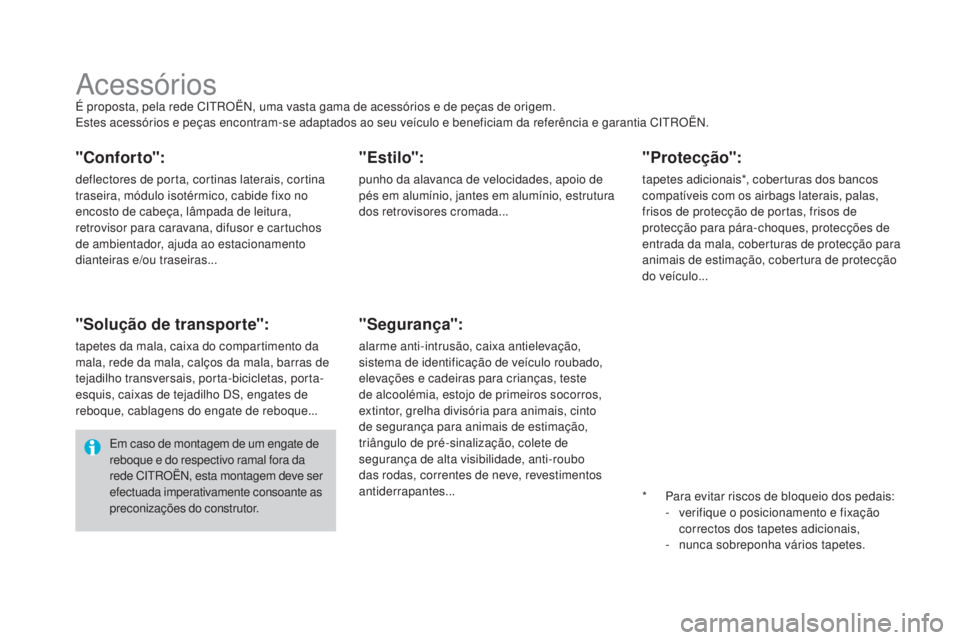

AcessóriosÉ proposta, pela rede CITROËN, uma vasta gama de acessórios e de peças de origem.
Estes acessórios e peças encontram-se adaptados ao seu veículo e beneficiam da referência e garantia CITROËN.
"Confor to":
deflectores de porta, cortinas laterais, cortina
traseira, módulo isotérmico, cabide fixo no
encosto de cabeça, lâmpada de leitura,
retrovisor para caravana, difusor e cartuchos
de ambientador, ajuda ao estacionamento
dianteiras e/ou traseiras...
"Solução de transporte":
tapetes da mala, caixa do compartimento da
mala, rede da mala, calços da mala, barras de
tejadilho transversais, porta-bicicletas, porta-
esquis, caixas de tejadilho DS, engates de
reboque, cablagens do engate de reboque...
"Estilo":
punho da alavanca de velocidades, apoio de
pés em alumínio, jantes em alumínio, estrutura
dos retrovisores cromada...
"Segurança":
alarme anti-intrusão, caixa antielevação,
sistema de identificação de veículo roubado,
elevações e cadeiras para crianças, teste
de alcoolémia, estojo de primeiros socorros,
extintor, grelha divisória para animais, cinto
de segurança para animais de estimação,
triângulo de pré-sinalização, colete de
segurança de alta visibilidade, anti-roubo
das rodas, correntes de neve, revestimentos
antiderrapantes...
Em caso de montagem de um engate de
reboque e do respectivo ramal fora da
rede CITROËN, esta montagem deve ser
efectuada imperativamente consoante as
preconizações do construtor.
*

P
ara evitar riscos de bloqueio dos pedais:
-

v
erifique o posicionamento e fixação
correctos dos tapetes adicionais,
-

n
unca sobreponha vários tapetes.
"protecção":
tapetes adicionais*, coberturas dos bancos
compatíveis com os airbags laterais, palas,
frisos de protecção de portas, frisos de
protecção para pára-choques, protecções de
entrada da mala, coberturas de protecção para
animais de estimação, cobertura de protecção
do veículo...

305
DS4_pt_Chap10_info-pratiques_ed02-2015
"Multimédia":
kit mãos-livres Bluetooth, navegações
nómadas, actualização da cartografia,
assistente de ajuda à condução, ecrã de
vídeo nómada, suporte de vídeo nómada,
tomada 230V/50Hz, carregador de telemóvel
compatível com Iphone
®, suporte para telefone/
smar tphone...
Junto da rede CITROËN poderá, igualmente,
obter produtos de limpeza e de manutenção
(interior e exterior) - entre os quais, os produtos
ecológicos da gama "TECHNATURE" -
produtos de reposição de nível (líquido de
lava-vidros...), canetas de retoques e bombas
de pintura correspondentes à tinta exacta do
seu veículo, recargas (cartucho para o kit de
desempanagem provisória dos pneus...), ...
Instalação de emissores de
rádio-comunicação
Antes da instalação de emissores
de rádio-comunicação como pós-
equipamento, com antena exterior no
seu veículo, poderá consultar a rede
CITROËN que lhe apresentará as
características dos emissores (banda
de frequência, potência de saída
máxima, posição da antena, condições
específicas de instalação) que podem
ser montadas, de acordo com a Directiva
de Compatibilidade Electromagnética
Automóvel (2004/104/CE).A instalação de um equipamento
ou de um acessório eléctrico não
referenciado pela CITROËN pode
originar uma avaria no sistema
electrónico do seu veículo e um
consumo excessivo.
Contacte um representante da marca
CITROËN para conhecer a gama
dos equipamentos ou acessórios
referenciados. Consoante a legislação em
vigor nos países, determinados
equipamentos de segurança podem
ser obrigatórios: coletes de segurança
de alta visibilidade, triângulos de
pré-sinalização, testes de alcoolemia,
lâmpadas, fusíveis de substituição,
extintor, estojo de socorro e pára-lamas
traseiros do veículo.
Informações práticas

DS4_pt_Chap11_caracteristiques_ed02-2015
Características técnicas

DS4_pt_Chap11_caracteristiques_ed02-2015

DS4_pt_Chap11_caracteristiques_ed02-2015
Motorizações e caixas de velocidade a gasolina
Motores gasolinaV Ti 120pu reTech 130 S&STHp 15 0
Caixas de velocidades BVM
(Manual 5


velocidades)BVM6
(Manual 6


velocidades)BVA6
(Auto. 6


velocidades)
Tipos variantes versões:
NX... 5FS0



5FS0/1HNYM/S
HNYM/1S
HNYM/2S 5FEA
Cilindrada (cm
3) 1 5981 19 91 598
Diâmetro x curso (mm) 77
x 85,875
x 90,577
x 85,8
Pot. máx*: norma CE (kW) 889611 0
Regime de pot. máx. (rpm) 6


0005
5006


050
Binário máx.: norma CE (Nm) 160230 240
Regime de binário máx. (rpm) 4
2501


7501
400
Combustível Sem chumboSem chumboSem chumbo
Catalisador SimSimSim
Capacidades de óleo do motor (em litros) 4,253,54,25
.../S : modelo equipado com Stop & Start.
.../1


: modelo equipado com pneus de fraca resistência à deslocação.
.../2


: modelo equipado com pneus de muito fraca resistência à deslocação.
*

A p

otência máxima corresponde ao valor homologado no banco motor, de acordo com as condições definidas pela regulamentação europeia
(Directiva 1999/99/CE).
