Page 311 of 452

309
DS4_es_Chap11_caracteristiques_ed02-2015
Motores gasolinaTHP 160THP 165 S&STHP 200
Cajas de velocidades CVA6
(Auto. 6
marchas)E AT 6
(Auto. 6
marchas)CVM6
(Manual 6
marchas)
Tipos variantes versiones:
NX... 5FMA5GZT/S
5GZ T/1S 5FU8
5FU8/1
Cilindrada (cm
3) 1 5981 5981 598
Diámetro x carrera (mm) 77
x 85,877
x 85,877
x 85,8
Potencia máxima*: norma CEE (kW) 120121147
Régimen de potencia máx. (rpm) 6
0006
0005
500
Par máximo: norma CEE (Nm) 240240 275
Régimen de par máximo (rpm) 1
4001
4001
700
Carburante Sin plomoSin plomoSin plomo
Catalizador SíSíSí
Capacidades de aceite motor (en litros) 4,254,254,25
.../S: modelo equipado con Stop & Start.
.../1: modelo equipado con neumáticos con baja resistencia al rodamiento.
*
L
a potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la reglamentación europea
(Directiva 1999/99/CE).
Características técnicas
Page 312 of 452

DS4_es_Chap11_caracteristiques_ed02-2015
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1.000 metros; la carga remolcable
m encionada se debe reducir un 10% por cada 1.000 metros suplementarios.
Arrastrando un remolque, se reduce la velocidad máxima autorizada (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor; cuando la temperatura exterior
sea superior a 37
°C, limite la masa remolcada.
Masas y cargas remolcables gasolina (en kg)
Motores gasolina V Ti 120PureTech 130 S&STHP 15 0
Cajas de velocidades CVM
(Manual 5
marchas)CVM6
(Manual 6
marchas)CVA6
(Auto. 6
marchas)
Tipos variantes versiones:
NX... 5FS0
5FS0/1HNYM/S
HNYM/1S - /2S 5FEA
-
M
asa en vacío 1
2051
2551
363
-
M
asa en orden de marcha* 1
2801
3301
438
-
M
asa máxima técnicamente admisible (MMTA) 1
7551
7901
835
-
M
asa máxima autorizada (MMA) del conjunto
en
pendiente del 12% 2
9552
9902
635
-
R
emolque con frenos (en el límite de la
MMA del conjunto)
en
pendiente del 12% 1
2001
200800
-
R
emolque con frenos** (con compensación
de carga en el límite de la MMA del conjunto) 1
4501
4501
000
-
R
emolque sin frenos 640675715
-
Pe
so recomendado en la lanza 757575
* La masa en orden de marcha es igual a la masa en vacío + conductor (75
kg).
**
L
a masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar su adherencia a la vía.
Page 313 of 452

3 11
DS4_es_Chap11_caracteristiques_ed02-2015
Motores gasolinaTHP 160THP 165 S&STHP 200
Cajas de velocidades CVA6
(Auto. 6 marchas)E AT 6
(Auto. 6
marchas)CVM6
(Manual 6
marchas)
Tipos variantes versiones:
NX... 5FMA5GZT/S
5GZ T/1S 5FU8
5FU8 /1
-
M
asa en vacío 1
3631
3101
316
-
M
asa en orden de marcha* 1
4381
3851
391
-
M
asa máxima técnicamente admisible (MMTA) 1
8351
8501
820
-
M
asa máxima autorizada (MMA) del conjunto
en
pendiente del 12% 2
6353
2502
820
-
R
emolque con frenos (en el límite de la
MMA del conjunto)
en
pendiente del 12% 800
1
4001
000
-
R
emolque con frenos** (con compensación
de carga en el límite de la MMA del conjunto) 1
0001
6501
250
-
R
emolque sin frenos 715690 695
-
Pe
so recomendado en la lanza 757575
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1.000
metros; la carga remolcable
mencionada se debe reducir un 10% por cada 1.000
metros suplementarios.
Arrastrando un remolque, se reduce la velocidad máxima autorizada (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor; cuando la temperatura exterior
sea superior a 37
°C, limite la masa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75
kg).
**
L
a masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar su adherencia a la vía.
Características técnicas
Page 314 of 452

DS4_es_Chap11_caracteristiques_ed02-2015
Motorizaciones y cajas de velocidades diésel
Motores diéselHDi 90e-HDi 115 BlueHDi 115
Cajas de velocidades CVM
(Manual
5
marchas)CVM6
(Manual
6
marchas)ETG6
(Pilotada
6
marchas)CVM6
(Manual
6
marchas)E AT 6
(Auto.
6
marchas)
Tipos variantes versiones:
NX... 9HP09HD8/S
9HD8 /1S 9HD8/PS BHXM/S
BHXM/1S -/2S -/3S BHX T/1S
BHX T/2S
Cilindrada (cm
3) 1 5601 5601 560
Diámetro x carrera (mm) 75
x 88,375
x 88,375
x 88,3
Potencia máxima*: norma CEE (kW) 6884 85
Régimen de potencia máxima (rpm) 4
0003
6003
500
Par máximo: norma CEE (Nm) 230270 300
Régimen de par máximo (rpm) 1
7501
7501
750
Carburante GasoilGasoil Gasoil
Catalizador SíSí Sí
Filtro de partículas (FAP) SíSí Sí
Capacidades de aceite motor (en litros) 3,753,75 3,75
.../S: modelo equipado con Stop & Start.
.../1: modelo equipado con neumáticos con baja resistencia al rodamiento.
.../2: modelo equipado con neumáticos con muy baja resistencia al rodamiento.
*
L
a potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la reglamentación europea
(Directiva 1999/99/CE).
Page 315 of 452

313
DS4_es_Chap11_caracteristiques_ed02-2015
Motores diéselBlueHDi 120HDi 135BlueHDi 150
Cajas de velocidades CVM6
(Manual 6
marchas)E AT 6
(Auto. 6
marchas)CVM6
(Manual 6
marchas)CVM6
(Manual 6
marchas)
Tipos variantes versiones:
NX... BHZM/S
BHZM/1S -/2S -/3S BHZT/SRHD8
RHD8/1 AHRM/S
AHRM/1S
AHRM/2S
Cilindrada (cm
3) 1 5601 9971 997
Diámetro x carrera (mm) 75
x 88,385
x 8885
x 88
Potencia máxima*: norma CEE (kW) 8810 011 0
Régimen de potencia máx. (rpm) 3
5004
0004
000
Par máximo: norma CEE (Nm) 300320370
Régimen de par máximo (rpm) 1
7502
0002
000
Carburante GasoilGasoilGasoil
Catalizador SíSíSí
Filtro de partículas (FAP) SíSíSí
Capacidades de aceite motor (en litros) 3,75-6 ,1
.../S: modelo equipado con Stop & Start.
.../1: modelo equipado con neumáticos con baja resistencia al rodamiento.
.../2: modelo equipado con neumáticos con muy baja resistencia al rodamiento.
*
L
a potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la reglamentación europea
(Directiva 1999/99/CE).
Características técnicas
Page 316 of 452

DS4_es_Chap11_caracteristiques_ed02-2015
Motores diéselHDi 160BlueHDi 180
Cajas de velocidades CVM6
(Manual 6
marchas)CVA6
(Auto. 6
marchas)E AT 6
(Auto. 6
marchas)
Tipos variantes versiones:
NX... RHH8
RHH8/1RHHAAHW T/S
AHW T/1S
AHW T/2S
Cilindrada (cm
3) 1 9971 997
Diámetro x carrera (mm) 85
x 8885
x 88
Potencia máxima*: norma CEE (kW) 120132
Régimen de potencia máx. (rpm) 3
7503
750
Par máximo: norma CEE (Nm) 340400
Régimen de par máximo (rpm) 2
0002
000
Carburante GasoilGasoil
Catalizador SíSí
Filtro de partículas (FAP) SíSí
Capacidades de aceite motor (en litros) 5,255 ,1
.../S: modelo equipado con Stop & Start.
.../1: modelo equipado con neumáticos con baja resistencia al rodamiento.
.../2: modelo equipado con neumáticos con muy baja resistencia al rodamiento.
*
L
a potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la reglamentación europea
(Directiva 1999/99/CE).
Page 317 of 452

315
DS4_es_Chap11_caracteristiques_ed02-2015
Motores diéselHDi 90e-HDi 115 BlueHDi 115
Cajas de velocidades CVM
(Manual
5
marchas)CVM6
(
Manual
6
marchas)ETG6
(
Pilotada
6
marchas)CVM6
(Manual
6
marchas)E AT 6
(Auto.
6
marchas)
Tipos variantes versiones:
NX... 9HP09HD8/S
9HD8/1S 9HD8/PS BHXM/S
BHXM/1S -/2S -/3S BHX T/1S
BHX T/2S
-
M
asa en vacío 1
2051
2951
3001
2901
310
-
M
asa en orden de marcha* 1
2801
3701
3751
3651
385
-
M
asa máxima técnicamente admisible (MMTA) 1
7651
8101
8151
8601
890
-
M
asa máxima autorizada (MMA) del conjunto
en
pendiente del 12% 2
8653
11 03
1153
1603
090
-
R
emolque con frenos (en el límite de la
MMA del conjunto)
en
pendiente del 12% 1
10 01
3001
3001
3001
200
-
R
emolque con frenos** (con compensación
de carga en el límite de la MMA del conjunto) 1
3501
5501
5501
5501
450
-
R
emolque sin frenos 640680680680640
-
Pe
so recomendado en la lanza 7575757575
Masas y cargas remolcables diésel (en kg)
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1.000 metros; la carga remolcable mencionada se
d ebe reducir un 10% por cada 1.000 metros suplementarios.
Arrastrando un remolque, se reduce la velocidad máxima autorizada (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75
kg).
**
L
a masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Características técnicas
Page 318 of 452

DS4_es_Chap11_caracteristiques_ed02-2015
Motores diéselBlueHDi 120HDi 135BlueHDi 150
Cajas de velocidades CVM6
(
Manual 6
marchas)E AT 6
(
Automática
6
marchas)CVM6
(Manual 6
marchas)CVM6
(Manual 6
marchas)
Tipos variantes versiones:
NX... BHZM/S
BHZM/1S -/2S -/3S BHZT/SRHD8
RHD8/1 AHRM/S
AHRM/1S -/2S
-
M
asa en vacío 1
2901
3101
3201
410
-
M
asa en orden de marcha* 1
3651
4151
3951
485
-
M
asa máxima técnicamente admisible (MMTA) 1
8601
8901
8801
935
-
M
asa máxima autorizada (MMA) del conjunto
en
pendiente del 12% 3
1603
0903
1803
235
-
R
emolque con frenos (en el límite de la
MMA del conjunto)
en
pendiente del 12% 1
3001
2001
3001
300
-
R
emolque con frenos** (con compensación
de carga en el límite de la MMA del conjunto) 1
5501
4501
5501
550
-
R
emolque sin frenos 680640 695 74 0
-
Pe
so recomendado en la lanza 75757575
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1.000
metros; la carga remolcable mencionada se
debe reducir un 10% por cada 1.000
metros suplementarios.
Arrastrando un remolque, se reduce la velocidad máxima autorizada (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75
kg).
**
L
a masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Page 319 of 452

317
DS4_es_Chap11_caracteristiques_ed02-2015
Motores diéselHDi 160BlueHDi 180
Cajas de velocidades CVM6
(Manual 6
marchas)CVA6
(Auto. 6
marchas)E AT 6
(Auto. 6
marchas)
Tipos variantes versiones:
NX... RHH8
RHH8/1 RHHAAHW T/S
AHW T/1S - /2S
-
M
asa en vacío 1
3201
4301
410
-
M
asa en orden de marcha* 1
3951
5051
495
-
M
asa máxima técnicamente admisible (MMTA) 1
8801
9401
975
-
M
asa máxima autorizada (MMA) del conjunto
en
pendiente del 12% 3
1803
1403
275
-
R
emolque con frenos (en el límite de la
MMA del conjunto)
en
pendiente del 12% 1
3001
2001
300
-
R
emolque con frenos** (con compensación
de carga en el límite de la MMA del conjunto) 1
5501
4501
550
-
R
emolque sin frenos 695750 74 5
-
Pe
so recomendado en la lanza 757575
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1.000
metros; la carga remolcable mencionada se
debe reducir un 10% por cada 1.000
metros suplementarios.
Arrastrando un remolque, se reduce la velocidad máxima autorizada (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75
kg).
**
L
a masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Características técnicas
Page 320 of 452

DS4_es_Chap11_caracteristiques_ed02-2015

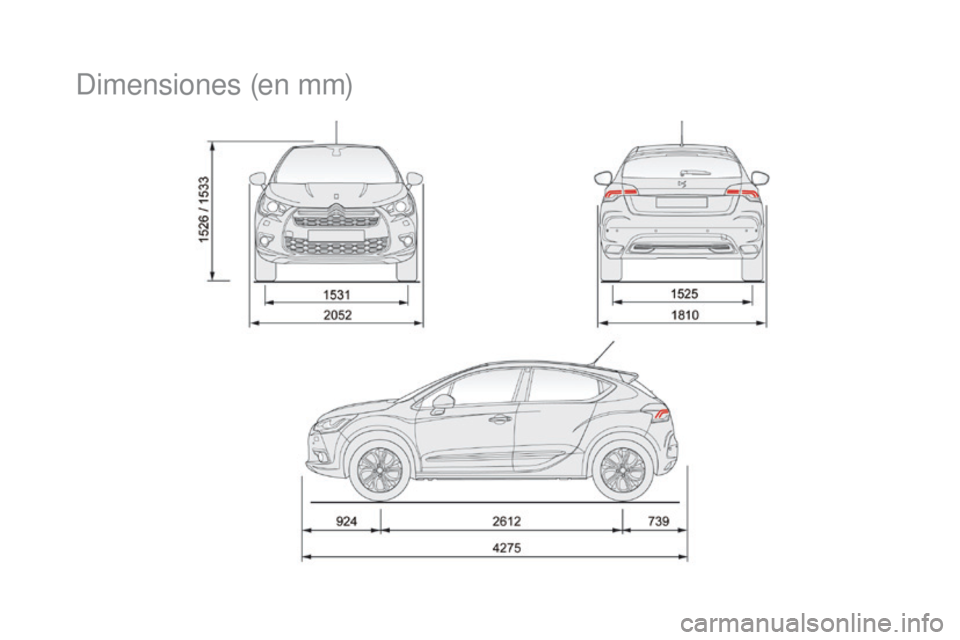

Dimensiones (en mm)
