19
DS4_fi_Chap01_controle-de-marche_ed02-2015
1. Kierroslukumittari (x 1000 r/min tai rpm)
2. V aihteenvaihdon osoitin tai automatisoidun
vaihteiston tai automaattivaihteiston
valitsimen asento ja vaihde
3.
N

opeusnäyttö (km/h tai mailia)
4.
K

eskellä oleva näyttö
5.
P

olttoainemittari ja polttoaineen
vähimmäistason merkkivalo
Mittaritaulut ja näytöt
6. Osamatkamittari (km tai mailia)
7. H uollon avainsymboli ( jos huollon
tarkastusväli tehtävä pian tai se on ylitetty)
m

atkamittari (km tai mailia)
Säätöpainikkeet

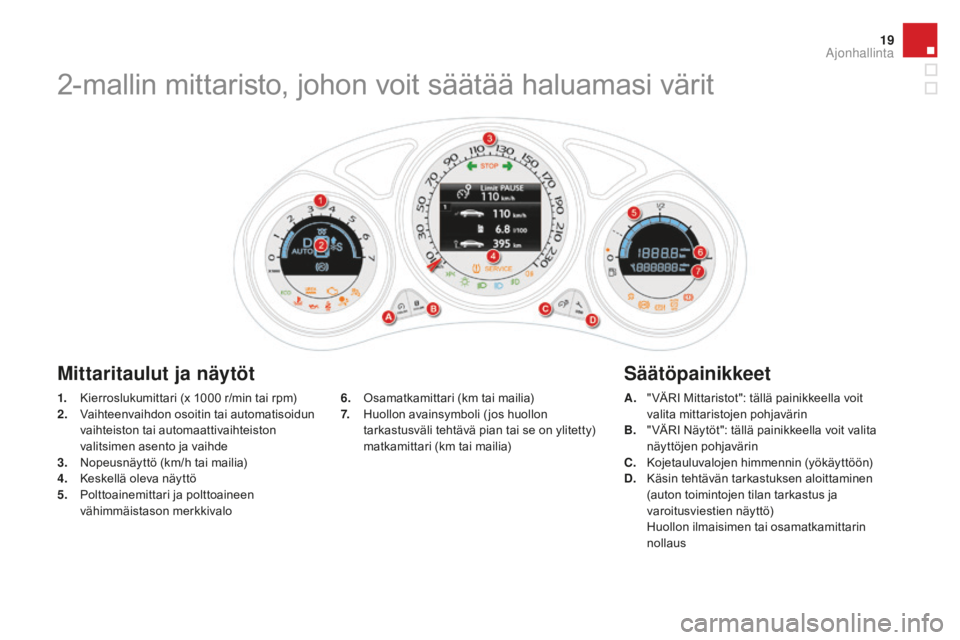

2-mallin mittaristo, johon voit säätää haluamasi värit
A. "VÄRI Mittaristot": tällä painikkeella voit valita mittaristojen pohjavärin
B.
"

VÄRI Näytöt": tällä painikkeella voit valita
näyttöjen pohjavärin
C.
K

ojetauluvalojen himmennin (yökäyttöön)
d

.
K
äsin tehtävän tarkastuksen aloittaminen
(auton toimintojen tilan tarkastus ja
varoitusviestien näyttö)
H

uollon ilmaisimen tai osamatkamittarin
nollaus
Ajonhallinta

DS4_fi_Chap01_controle-de-marche_ed02-2015
2-tyypin mittariston keskellä oleva näyttö ja painike
Näyttöalue
1. Vakionopeussäätimen ja nopeudenrajoittimen ohjeet
2.
M

oottoriöljyn tason osoitin*
H

uoltotietojen painike
T

oimintamatkan osoittimet (km tai mailia)
liittyen AdBlue-lisäaineeseen ja SCR-
järjestelmään (BlueHdi diesel)
A

jotietokone
K

uunneltavana oleva audiolähde
N

avigaattorin ohjeiden palautus
A

jonopeus
painike
Voit selata käytössä olevia aktivoituja toimintoja
(ajotietokone, kuunneltavana oleva audiolähde,
navigointi-opastus jne.) painikkeella, joka
sijaitsee lasinpyyhkimen vivun päässä. Kun enimmäiskäyntinopeutta lähestyttäessä
merkkipalkit vilkkuvat, on se osoitus tarpeesta
vaihtaa suuremmalle vaihteelle.
Käyntinopeusmittari
Kun virta kytkeytyy ja katkeaa,
nopeusnäytön osoitin ja
kierroslukumittarin ja polttonesteen
merkkipalkit tekevät täyden pyyhkäisyn
ja palaavat asentoon 0.
* Mallin mukaan
Varoitusviestit tai tiedotteet voivat tulla myös
hetkellisesti näkyviin.

21
DS4_fi_Chap01_controle-de-marche_ed02-2015

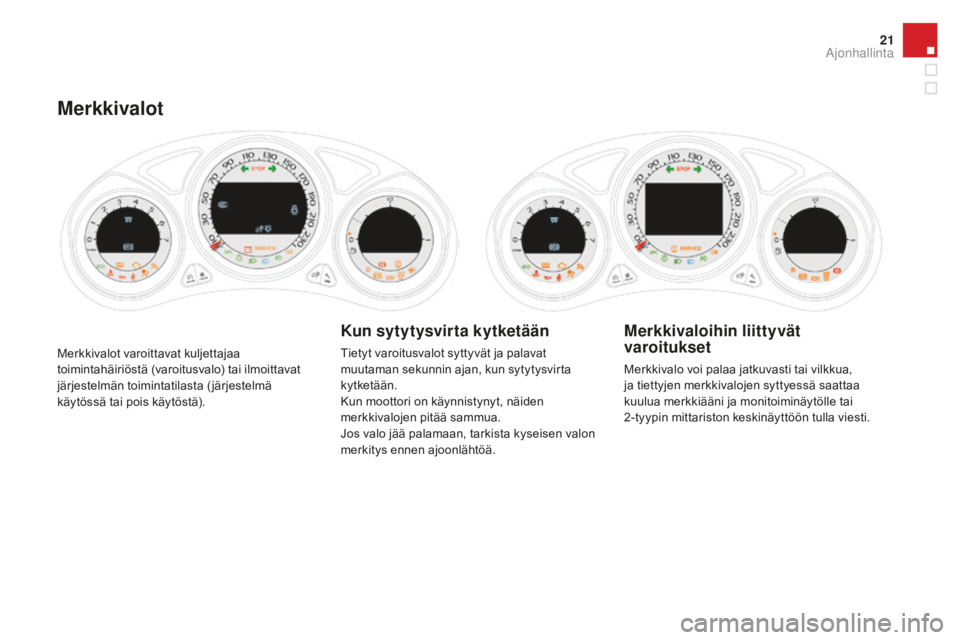

Merkkivalot varoittavat kuljettajaa
toimintahäiriöstä (varoitusvalo) tai ilmoittavat
järjestelmän toimintatilasta (järjestelmä
käytössä tai pois käytöstä).
Merkkivalot
Kun sytytysvirta kytketään
Tietyt varoitusvalot syttyvät ja palavat
muutaman sekunnin ajan, kun sytytysvirta
kytketään.
Kun moottori on käynnistynyt, näiden
merkkivalojen pitää sammua.
Jos valo jää palamaan, tarkista kyseisen valon
merkitys ennen ajoonlähtöä.
Merkkivaloihin liittyvät
varoitukset
Merkkivalo voi palaa jatkuvasti tai vilkkua,
ja tiettyjen merkkivalojen syttyessä saattaa
kuulua merkkiääni ja monitoiminäytölle tai
2-tyypin mittariston keskinäyttöön tulla viesti.
Ajonhallinta

DS4_fi_Chap01_controle-de-marche_ed02-2015
Varoitusvalot
Moottorin käydessä tai auton liikkuessa jonkin
seuraavan varoitusvalon syttyminen kertoo
toimintahäiriöstä, joka vaatii kuljettajalta
toimenpiteitä.
Merkkivalo syttyy mittaristoon tai se ilmestyy
2-tyypin mittariston keskinäyttöön.Kun autosi on varustettu näytöllä, varoitusvalon syttymisen lisäksi näyttöön ilmestyy aina
viesti, joka auttaa toimintahäiriön tunnistamisessa.
Ota ongelmatapauksissa yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.
Merkkivalo palaaSyy Toimenpiteet / Huomioitavaa
STO
pyh

täjaksoisesti yksin
tai jonkin toisen
varoitusvalon kanssa.
Samalla kuuluu
merkkiääni ja näyttöön
ilmestyy viesti. Merkkivalon syttyminen on osoitus
vakavasta toimintahäiriöstä liittyen
jarruihin, ohjaustehostimeen,
moottorin öljynkiertoon tai
jäähdytysnestekiertoon.
Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti, sillä moottori voi leikata, jos ajo jatkuu.
Pysäköi, sammuta virta ja ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
J äähdytysnesteen
maksimi lämpötila yhtäjaksoisesti.
Jäähdytysjärjestelmän lämpötila on
liian korkea. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Odota, että moottori jäähtyy ja lisää tarvittaessa
jäähdytysnestettä.
Jos ongelma jatkuu, ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.
Öljynpaine yhtäjaksoisesti. Moottorin voitelujärjestelmän
toimintahäiriö. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Pysäköi, sammuta virta ja ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.

23
DS4_fi_Chap01_controle-de-marche_ed02-2015
MerkkivalopalaaSyy Toimenpiteet / Huomioitavaa
Akun lataus yhtäjaksoisesti. Akun latausjärjestelmän toimintahäiriö
(likaiset tai löystyneet kaapelikengät,
löystynyt tai rispaantunut
vaihtovirtageneraattori, ...). Merkkivalon täytyy sammua moottorin käynnistyksen
yhteydessä.
Jos merkkivalo ei sammu, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Jarrut yhtäjaksoisesti
yhdessä STOP-
varoitusvalon kanssa. Jarrunesteen taso jarrujärjestelmässä
on liian alhainen.
Auto on ehdottomasti pysäytettävä heti, kun se muuta
liikennettä vaarantamatta on turvallista.
Lisää CITROËNin suosittelemaa jarrunestettä.
Jos ongelma jatkuu, tarkistuta nestejärjestelmä
CITROËN-verkostolla tai valtuutetulla korjaamolla.
+
yhtäjaksoisesti ja samaan
aikaan sähkötoimisen
seisontajarrun toimintahäiriöstä
ilmoittavan merkkivalon
kanssa, jos seisontajarru ei ole
kiristettynä.Jarrujärjestelmässä on vika. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Pysäköi auto, sammuta moottori ja ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon.
+ yhtäjaksoisesti,
yhdessä ABS-
merkkivalon ja STOP-
varoitusvalon kanssa.Elektronisen jarrupaineen jaon (REF)
toimintahäiriö.
Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.
Ajonhallinta

DS4_fi_Chap01_controle-de-marche_ed02-2015
MerkkivalopalaaSyy Toimenpiteet / Huomioitavaa
Sähköinen
seisontajarru vilkkuu.
Sähköinen seisontajarru ei kiristy
automaattisesti.
Kiristyksen/vapautuksen
toimintahäiriö. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Pysäköi tasaiselle, kytke vaihde
(automaattivaihteistossa, laita vipu asentoon
p
),

sammuta virta ja ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Sähköisen
seisontajarrun
häiriö yhtäjaksoisesti.
Sähköisen seisontajarrun
toimintahäiriö. Ota mahdollisimman pian yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.
Lisätietoa sähköisestä seisontajarrusta löytyy sitä
käsittelevästä kappaleesta.
Ovet ja luukut yhtäjaksoisesti, jos
auton nopeus on alle
10
km/h.Ovi tai tavaratila on jäänyt auki. Sulje kyseinen luukku.
yhtäjaksoisesti, jos
auton nopeus on yli
10
km/h, ja samalla
kuuluu merkkiääni.
* Myyntimaan mukaan
Tu r v a v y ö
kiinnittämättä


/
avattu
kiinnityksestä* yhtäjaksoisesti, jonka
jälkeen vilkkuu, lisäksi
kuuluu voimistuva
merkkiääni. Kuljettaja tai etumatkustaja ei ole
kiinnittänyt turvavyötään tai on
avannut sen kiinnityksestä.
Vedä vastaavan turvavyön hihnasta ja työnnä solki
lukkopesään.
Tämä merkkivalo on lisänä katon keskikonsolissa
näkyvälle tiedolle.
Ainakin yksi takana matkustava on
avannut turvavyönsä kiinnityksen.

25
DS4_fi_Chap01_controle-de-marche_ed02-2015
Huoltopalaa hetkellisesti
yhdessä viestin
kanssa. Yksi tai useampi pieni
toimintahäiriö, joilla ei ole omaa
erityistä merkkivaloa, on havaittu. Tunnista toimintahäiriö näyttöön tulevan viestin avulla.
Voit korjata itse joitakin häiriöitä, kuten avoinna
oleva ovi tai hiukkassuodattimen tukkeutumisen alku
(kun liikenneolosuhteet sallivat, tee suodattimen
puhdistuspoltto ajamalla vähintään 60
km/h nopeudella
kunnes merkkivalo sammuu).
Muiden toimintahäiriöiden kohdalla, kuten alhaisen
rengaspaineen valvontajärjestelmän toimintahäiriö,
ota yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
yhtäjaksoisesti
yhdessä viestin
kanssa. Yksi tai useampi merkittävä
toimintahäiriö, joilla ei ole omaa
erityistä merkkivaloa, on havaittu. Tunnista toimintahäiriö näyttöön tulevan viestin avulla
ja ota ehdottomasti yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
yhtäjaksoisesti, samalla
huollon avainsymboli
vilkkuu, jonka jälkeen se
jää palamaan kiinteästi.Huollon määräaikaisväli on
ylitetty.
Ainoastaan Blue HDi dieselmoottoreissa.
Auton huolto on tehtävä mahdollisimman pikaisesti.
Merkkivalo
palaaSyy Toimenpiteet / Huomioitavaa
Hiukkassuodatin
(diesel) yhtäjaksoisesti,
merkkiäänen
kuulumisen ja
hiukkassuodattimen
tukkeutumisvaarasta
kertovan viestin kanssa. Hiukkassuodatin on vaarassa
tukkeutua.
Heti, kun ajo-olosuhteet sallivat, elvytä suodatin ajamalla
vähintään 60
km/h, kunnes merkkivalo sammuu.
yhtäjaksoisesti,
yhdessä merkkiäänen
kuulumisen ja alhaisesta
hiukkassuodattimen
lisäaineen tasosta
kertovan viestin kanssa. Hiukkassuodattimen lisäaine on
vähimmäistasolla.
Mene nopeasti CITROËN-verkoston huoltopisteeseen tai
valtuutetulle korjaamolle lisäaineen täyttöä varten.
Ajonhallinta

DS4_fi_Chap01_controle-de-marche_ed02-2015
MerkkivalopalaaSyy Toimenpiteet / Huomioitavaa
Lukkiutumaton
jarrujärjestelmä
(ABS) yhtäjaksoisesti.
Lukkiutumattoman jarrujärjestelmän
toimintahäiriö. Auton tavallinen jarru on toiminnassa.
Aja maltillisella nopeudella varovasti ja ota pikaisesti
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Ajovakauden
hallintajärjestelmä
(C
dS/

ASR) vilkkuu.
Järjestelmän säätö käynnistyy. Järjestelmä korjaa pyörien liikkuvuutta ja parantaa
auton suuntavakautta.
yhtäjaksoisesti,
yhdessä poiskytkennän
painikkeen merkkivalon
kanssa, lisäksi kuuluu
merkkiääni ja ilmestyy
viesti. CDS/ASR-järjestelmän tai
mäkilähtöavustimen toimintahäiriö.
Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.
Moottorin
itsediagnostiikkajärjestelmävilkkuu.
Moottorin ohjausjärjestelmän
toimintahäiriö. Katalysaattori on vaarassa rikkoutua.
Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.
yhtäjaksoisesti. Puhdistusjärjestelmän toimintahäiriö. Merkkivalon täytyy sammua moottorin käynnistyksen
yhteydessä.
Jos merkkivalo ei sammu, ota pikaisesti yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon.
po

lttoaineen
vähimmäistaso yhtäjaksoisesti,
samalla kuuluu
merkkiääni ja viesti
i l m e st y y. Kun merkkivalo syttyy ensimmäisen
kerran, polttoainesäiliössä on jäljellä
noin
6
litraa polttoainetta.
Tämän jälkeen kulutat polttoaineen
viimeisiä litroja. Lisää ehdottomasti polttonestettä, ettei
polttonestesäiliö pääse tyhjenemään.
Merkkivalo syttyy, merkkiääni kuuluu ja viesti ilmestyy
aina uudelleen virran kytkeytyessä niin kauan kuin
riittävää määrää polttonestettä ei ole lisätty.
Merkkiääni ja viesti toistuvat yhä tiheämmin, sitä
mukaa kuin polttonesteen taso laskee "0"
:aan.
Polttonestesäiliön tilavuus: noin 60
litraa.
Älä koskaan päästä säiliötä täysin tyhjäksi, sillä se voi
vahingoittaa pakokaasun puhdistusjärjestelmää tai
ruiskutusjärjestelmää.

27
DS4_fi_Chap01_controle-de-marche_ed02-2015
Ohjaustehostinyhtäjaksoisesti. Ohjaustehostimessa on toimintahäiriö. Aja varovaisesti maltillisella vauhdilla.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.
Alentunut
rengaspaine yhtäjaksoisesti.
Yhden tai useamman renkaan paine
on liian matala. Tarkasta rengaspaineet mahdollisimman pian.
Tarkastus on suositeltavaa tehdä kylmille renkaille.
+ vilkkuu, jonka jälkeen
jää palamaan kiinteästi,
samalla huollon
merkkivalo syttyy.Rengaspaineiden
tarkkailujärjestelmässä on
toimintahäiriö tai yhdessä pyörässä ei
ole paineanturia. Rengaspaineiden tarkkailua ei enää taata.
Tarkistuta järjestelmä CITROËN-huoltoverkostolla tai
valtuutetulla korjaamolla.
Suunnattavat
ajovalot vilkkuu.
Suunnattavien ajovalojen
toimintahäiriö. Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.
Merkkivalo
palaaSyy Toimenpiteet / Huomioitavaa
Jalka
jarrupolkimella yhtäjaksoisesti.
Jarrupoljinta ei paineta. Paina jarrupoljinta, kun käynnistät moottorin autossa,
jossa on automatisoitu vaihteisto (valitsin asennossa
N).
Jos vapautat seisontajarrun etkä paina jarrupoljinta,
tämä merkkivalo jää palamaan.
vilkkuu. Jos autossa on automatisoitu
vaihteisto ja autoa pidetään liian
kauan paikoillaan ylämäessä
kaasupolkimen avulla, kytkin
ylikuumentuu. Käytä jarrupoljinta ja/tai sähkötoimista seisontajarrua.
Turvatyynyt hetkellisesti. Merkkivalo palaa muutaman
sekunnin ajan ja sammuu, kun
sytytysvirta kytketään. Merkkivalon täytyy sammua moottoria käynnistettäessä.
Jos merkkivalo ei sammu, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
yhtäjaksoisesti. Turvatyynyjärjestelmän tai
turvavyön pyroteknisen esikiristimen
toimintahäiriö. Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.
Ajonhallinta

DS4_fi_Chap01_controle-de-marche_ed02-2015
MerkkivalopalaaSyy Toimenpiteet / Huomioitavaa
AdBlue
®-lisäaine
( BlueH
d
i diesel) palaa kiinteästi,
kun virta kytkeytyy,
kuuluu merkkiääni ja
ilmestyy viesti, joka
ilmoittaa jäljellä olevan
toimintamatkan, johon
lisäaine riittää. Ajettavissa oleva ajomatka on 600
-
2 400 km.AdBlue®-lisäainetta on lisättävä pian: ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon,
tai lisää itse lisäainetta ja katso ohjeet vastaavasta
kappaleesta.
+ vilkkuu ja SERVICE-
merkkivalo palaa,
lisäksi kuuluu
merkkiääni ja näyttöön
tulee viesti, jossa
kerrotaan ajettavissa
oleva ajomatka.Ajettavissa oleva ajomatka on 0

-
600

km. AdBlue
®-lisäainetta on ehdottomasti
lisättävä
toimintahäiriön estämiseksi: ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon, tai lisää itse
lisäainetta ja katso ohjeet vastaavasta kappaleesta.
vilkkuu, SERVICE-
merkkivalo palaa,
kuuluu merkkiääni
ja käynnistämisen
estoviesti tulee
näkyviin. AdBlue
®-lisäainesäiliö on
tyhjä: säännönmukainen
käynnistyksenestolaite estää
moottorin käynnistymisen. Jotta moottori voidaan käynnistää, on AdBlue®-
lisäainetta ehdottomasti lisättävä: ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon,
tai lisää ainetta itse katsomalla ohjeet vastaavasta
luvusta.
AdBlue
®-lisäainetta on ehdottomasti lisättävä
lisäainesäiliöön vähintään 3,8 litraa.
