CITROEN DS4 2016 Manual do condutor (in Portuguese)

249
DS4_pt_Chap09_info-pratiques_ed03-2015

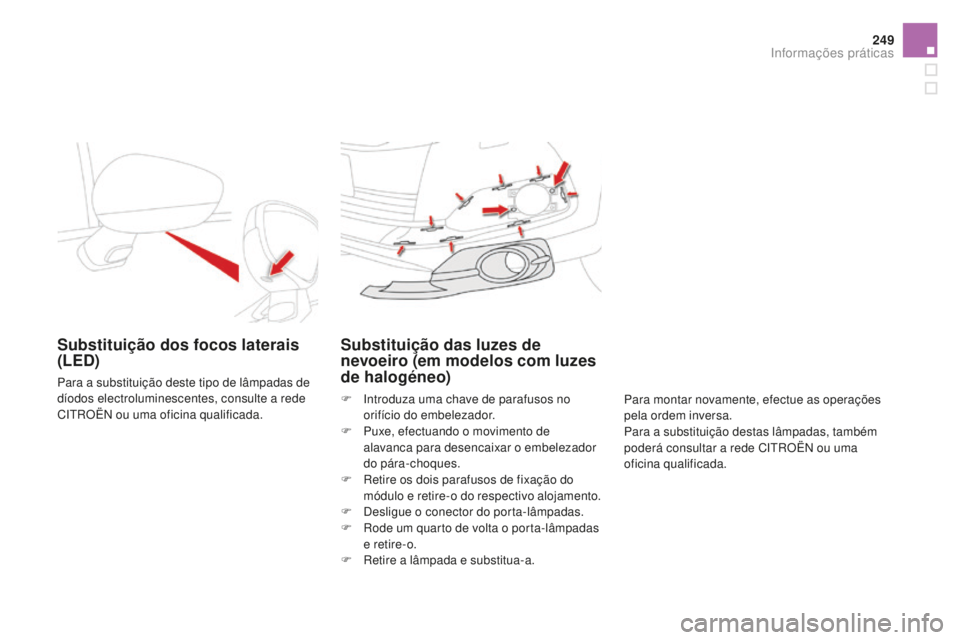

Substituição dos focos laterais
(LEd)
Para a substituição deste tipo de lâmpadas de
díodos electroluminescentes, consulte a rede
CITROËN ou uma oficina qualificada.
Substituição das luzes de
nevoeiro (em modelos com luzes
de halogéneo)
F Introduza uma chave de parafusos no orifício do embelezador.
F

P
uxe, efectuando o movimento de
alavanca para desencaixar o embelezador
do pára-choques.
F

R
etire os dois parafusos de fixação do
módulo e retire-o do respectivo alojamento.
F

D
esligue o conector do porta-lâmpadas.
F

R
ode um quarto de volta o porta-lâmpadas
e retire-o.
F

R
etire a lâmpada e substitua-a. Para montar novamente, efectue as operações
pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou uma
oficina qualificada.
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015
1. Luz de travagem (p21/5W).
2. L uzes de presença (LEd)*.
3. Luz de mudança de direcção (pY 21W âmbar).4. Luz de marcha-atrás (p21W).
5. L uzes de nevoeiro (p2 1W).
Luzes traseiras
As lâmpadas de cor âmbar, assim
como as luzes de mudança de
direcção, deverão ser substituídas por
lâmpadas com características e cor
idênticas.
As luzes, situadas na porta da mala,
à excepção dos guias de luz, são
elementos artificiais. Têm uma função
puramente estética.
Substituição das luzes de travagem, de marcha-atrás e de mudança de direcção
As três lâmpadas são substituídas a partir do exterior da mala:
F

ab
ra a mala,
F

r
etire a grelha de acesso no revestimento
lateral correspondente,
F

d
esaparafuse as duas porcas através de
uma chave de caixa de 10
e, em seguida,
desaparafuse-as à mão,
F

d
esencaixe o conector da luz,
F

r
etire com cuidado a luz puxando através
do eixo para o exterior, F
r

etire a junta de estanqueidade em espuma,
F
d

esencaixe os dois pequenos conectores
secundários,
F
a

faste as duas linguetas e retire o porta-
lâmpadas,
F
r

ode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Tenha o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.
Aperte com força suficiente para garantir
a estanqueidade mas sem forçar para não
deteriorar a luz.
* LED: díodos electroluminescentes.

251
DS4_pt_Chap09_info-pratiques_ed03-2015
Substituição das guias de luzes /
luzes de presençaSubstituição das luzes da chapa
de matrícula (W5W)Substituir a terceira luz de
travagem (LEd)
Para a substituição deste tipo de luz de
diodos electroluminescentes, consulte a rede
CITROËN ou uma oficina qualificada.
Para a substituição deste tipo de lâmpadas de
díodos electroluminescentes, consulte a rede
CITROËN ou uma oficina qualificada.
Para facilitar a desmontagem, efectue este
procedimento com a porta da mala semi-
aberta.
F

I

nsira uma chave de parafusos fina no
entalhe no exterior da parte transparente.
F

E

mpurre para o exterior.
F

R

etire o transparente.
F

S

ubstitua a lâmpada com defeito.
Para a montagem, pressione a parte
transparente para a desencaixar.
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015

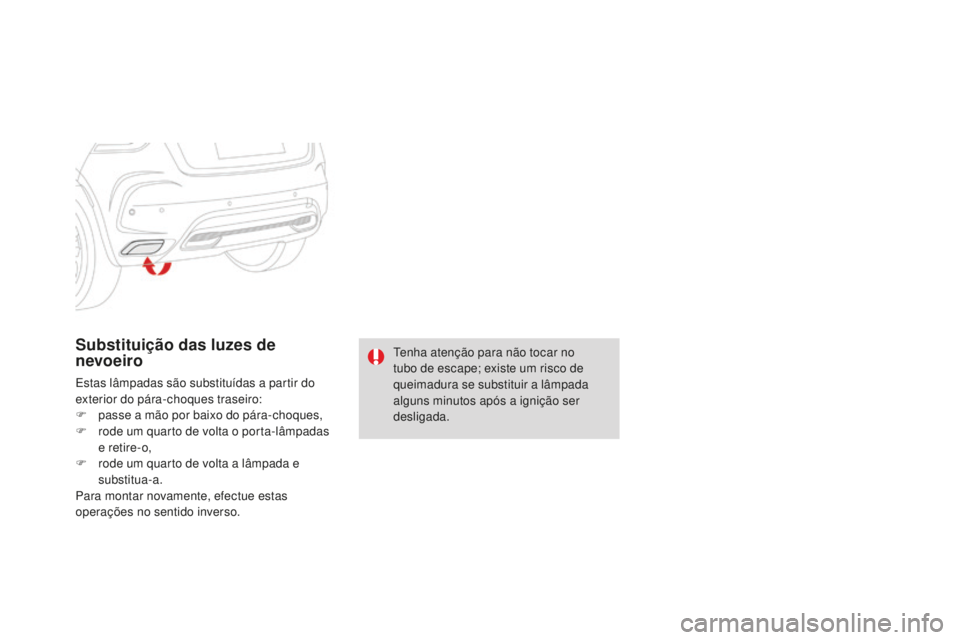

Substituição das luzes de
nevoeiro
Estas lâmpadas são substituídas a partir do
exterior do pára-choques traseiro:
F
p
asse a mão por baixo do pára-choques,
F

r
ode um quarto de volta o porta-lâmpadas
e retire-o,
F

r
ode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue estas
operações no sentido inverso. Tenha atenção para não tocar no
tubo de escape; existe um risco de
queimadura se substituir a lâmpada
alguns minutos após a ignição ser
desligada.

253
DS4_pt_Chap09_info-pratiques_ed03-2015

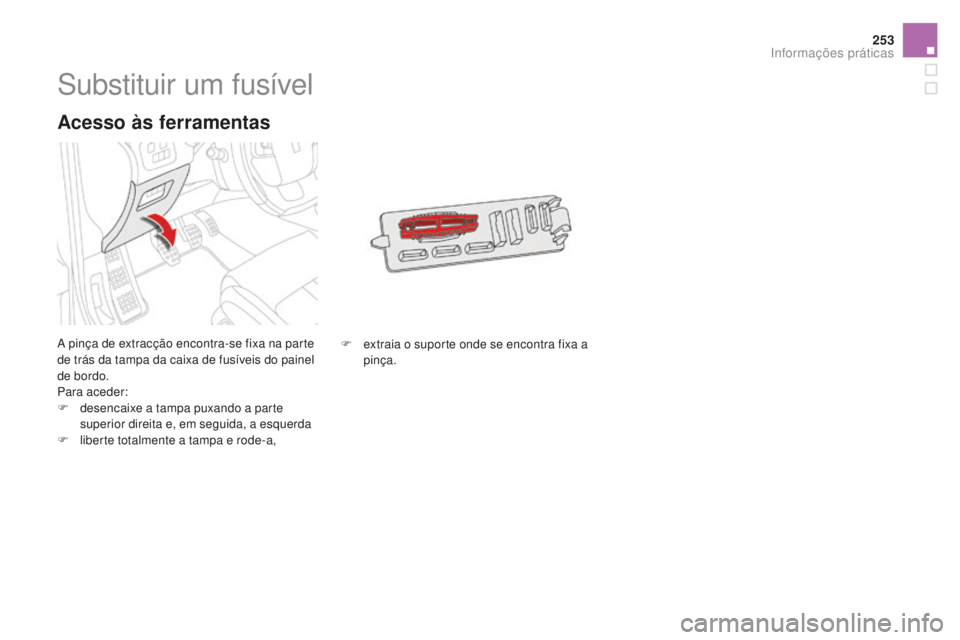

Substituir um fusível
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo.
Para aceder:
F
d
esencaixe a tampa puxando a parte
superior direita e, em seguida, a esquerda
F

l
iberte totalmente a tampa e rode-a,
Acesso às ferramentas
F extraia o suporte onde se encontra fixa a pinça.
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
A CITROËN declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
prescrições, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10

miliamperes.
Antes de substituir um fusível, é necessário:
F

c

onhecer a causa da avaria e solucioná-la,
F

d

esligar todos os consumidores eléctricos,
F
i
mobilizar o veículo e desligar a ignição,
F
i
dentificar o fusível com defeito através
das tabelas de atribuição e dos esquemas
apresentados nas págnas seguintes.
Substituir um fusível
Correcto Incorrecto
A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede CITROËN
ou uma oficina qualificada.
p
inça
Para efectuar uma intervenção num fusível, é
imperativo:
F

u

tilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
F

s

ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede CITROËN ou
por uma oficina qualificada.

255
DS4_pt_Chap09_info-pratiques_ed03-2015

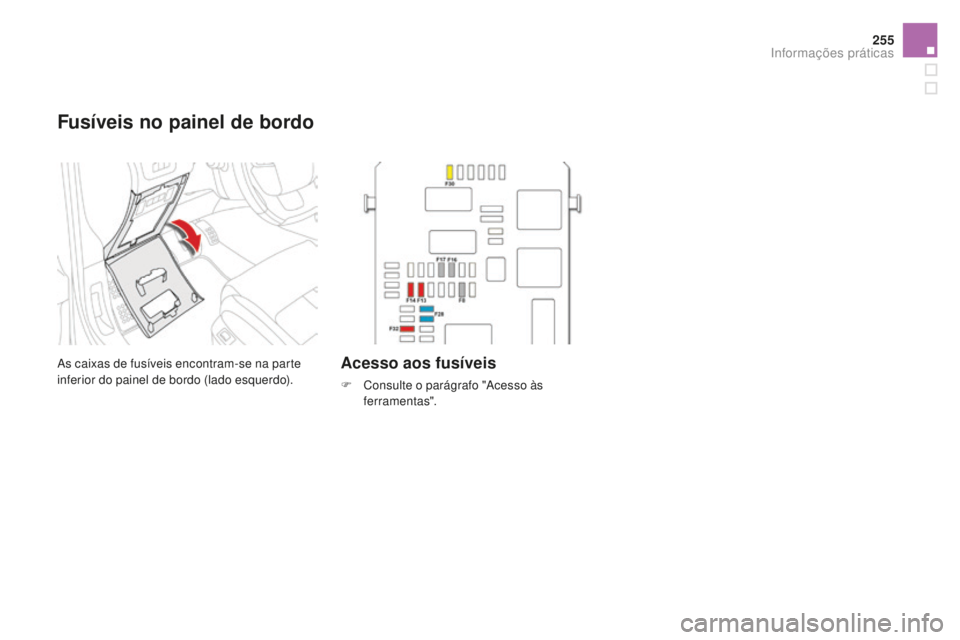

Fusíveis no painel de bordo
As caixas de fusíveis encontram-se na parte
inferior do painel de bordo (lado esquerdo).Acesso aos fusíveis
F Consulte o parágrafo "Acesso às ferramentas".
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015

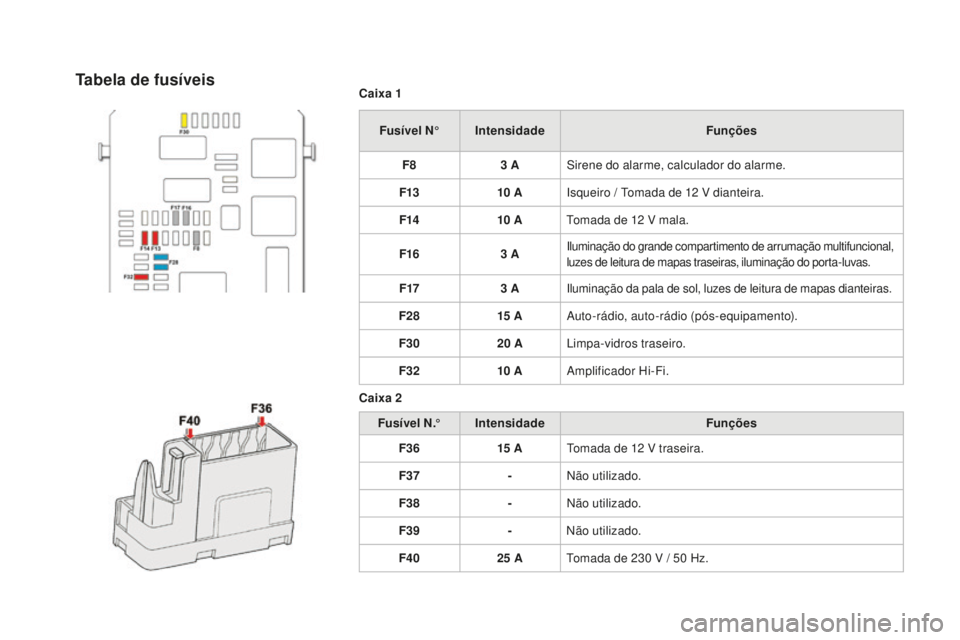

Caixa 1Fusível N° Intensidade Funções
F8 3
ASirene do alarme, calculador do alarme.
F13 10


AIsqueiro / Tomada de 12
V dianteira.
F14 10


ATomada de 12
V mala.
F16 3
A
Iluminação do grande compartimento de arrumação multifuncional,
luzes de leitura de mapas traseiras, iluminação do porta-luvas.
F173 AIluminação da pala de sol, luzes de leitura de mapas dianteiras.
F2815 AAuto-rádio, auto-rádio (pós-equipamento).
F30 20
ALimpa-vidros traseiro.
F32 10


AAmplificador Hi-Fi.
Caixa 2 Fu sí vel N .° Intensidade Funções
F36 15


ATomada de 12
V traseira.
F37 -Não utilizado.
F38 -Não utilizado.
F39 -Não utilizado.
F40 25
ATomada de 230
V / 50 Hz.
Tabela de fusíveis

257
DS4_pt_Chap09_info-pratiques_ed03-2015

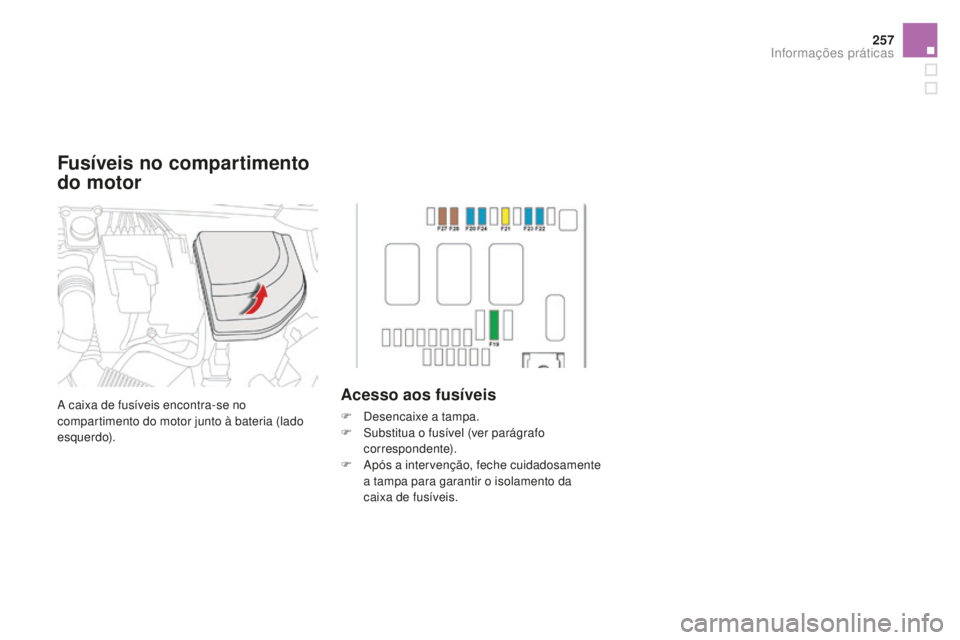

A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria (lado
esquerdo).Acesso aos fusíveis
F Desencaixe a tampa.
F S ubstitua o fusível (ver parágrafo
correspondente).
F

A
pós a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis.
Fusíveis no compartimento
do motor
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015
Fu sí vel N.°Intensidade Funções
F19 30
AVelocidade reduzida/elevada do limpa-vidros dianteiro.
F20 15


ABomba do lava-vidros dianteiro e traseiro.
F21 20
ABomba do lava-faróis.
F22 15


AAvisador sonoro.
F23 15


ALuz de estrada direita
F24 15


ALuz de estrada esquerda
F27 5
ALuz de cruzamento esquerda
F28 5
ALuz de cruzamento direita.
Tabela de fusíveis
