CITROEN DS4 2016 Manual do condutor (in Portuguese)

259
DS4_pt_Chap09_info-pratiques_ed03-2015

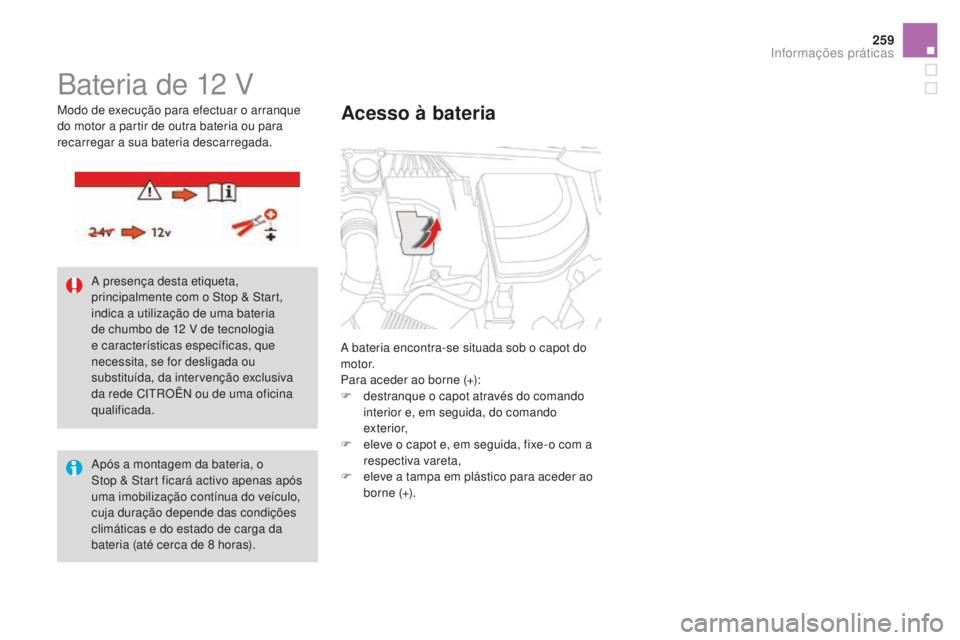

Bateria de 12 V
A bateria encontra-se situada sob o capot do
motor.
Para aceder ao borne (+):
F
d
estranque o capot através do comando
interior e, em seguida, do comando
exterior,
F

e
leve o capot e, em seguida, fixe-o com a
respectiva vareta,
F

e
leve a tampa em plástico para aceder ao
borne (+).
Acesso à bateria
Após a montagem da bateria, o
Stop & Start ficará activo apenas após
uma imobilização contínua do veículo,
cuja duração depende das condições
climáticas e do estado de carga da
bateria (até cerca de 8
horas).
A presença desta etiqueta,
principalmente com o Stop & Start,
indica a utilização de uma bateria
de chumbo de 12
V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, da intervenção exclusiva
da rede CITROËN ou de uma oficina
qualificada.
Modo de execução para efectuar o arranque
do motor a partir de outra bateria ou para
recarregar a sua bateria descarregada.
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015
F Retire a protecção de plástico do terminal (+) se o seu veículo estiver equipado.
F

L
igue o cabo vermelho ao terminal (+)
da bateria avariada A e, em seguida, ao
terminal (+) da bateria auxiliar B .
F

L
igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria auxiliar B
(ou no ponto de massa do veículo
desempanador).
F

L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado (ou ao suporte do motor). F

C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F
A
ccione o motor de arranque do veículo
avariado e deixe funcionar o motor.


S
e o arranque do motor não for efectuado
imediatamente, desligue a ignição e
aguarde alguns instantes antes de efectuar
uma nova tentativa.
Efectuar o arranque a partir
de outra bateria
Verifique previamente se a bateria de
reserva tem uma tensão nominal de
12
V e uma capacidade no mínimo
igual à da bateria descarregada.
Não coloque o motor em funcionamento
com um carregador de baterias.
Não desligue o terminal (+) quando o
motor estiver em funcionamento.
Antes de desligar
Antes de desligar a bateria, deve aguardar
2 minutos após o corte da ignição.
Feche os vidros e as portas antes de desligar
a bateria.
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado
em funcionamento através de uma bateria
de reserva (externa ou de outro veículo) e de
cabos auxiliares.
F
A
guarde o regresso ao "ralenti" e, em
seguida, desligue os cabos auxiliares pela
ordem inversa.
F
C
oloque novamente a protecção de
plástico do terminal (+) se o seu veículo
estiver equipado.

261
DS4_pt_Chap09_info-pratiques_ed03-2015

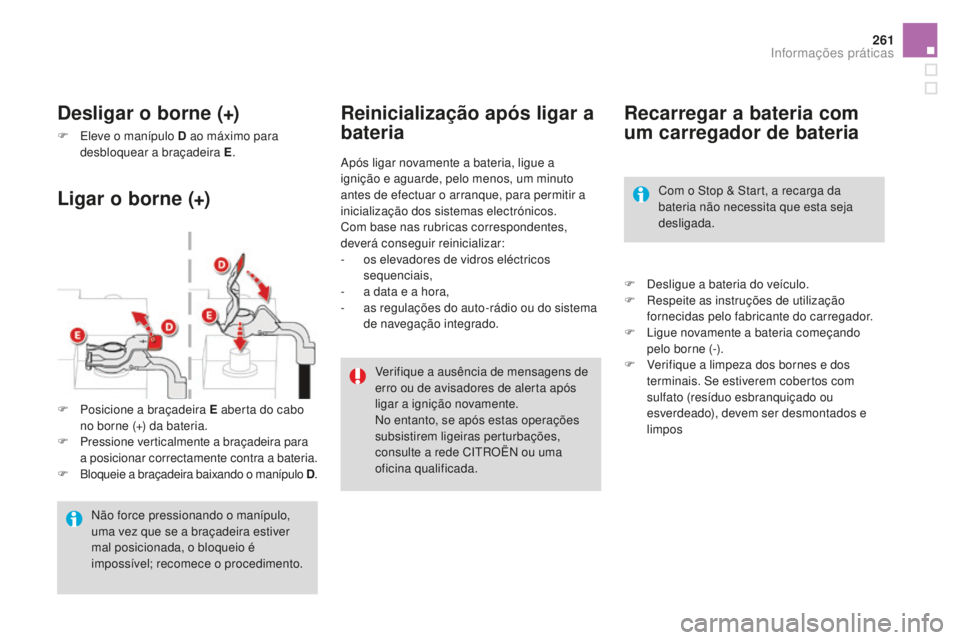

Recarregar a bateria com
um carregador de bateria
F Desligue a bateria do veículo.
F R espeite as instruções de utilização
fornecidas pelo fabricante do carregador.
F

L
igue novamente a bateria começando
pelo borne (-).
F

V
erifique a limpeza dos bornes e dos
terminais. Se estiverem cobertos com
sulfato (resíduo esbranquiçado ou
esverdeado), devem ser desmontados e
limpos Com o Stop & Start, a recarga da
bateria não necessita que esta seja
desligada.
Reinicialização após ligar a
bateria
Após ligar novamente a bateria, ligue a
ignição e aguarde, pelo menos, um minuto
antes de efectuar o arranque, para permitir a
inicialização dos sistemas electrónicos.
Com base nas rubricas correspondentes,
deverá conseguir reinicializar:
-

o
s elevadores de vidros eléctricos
sequenciais,
-

a d
ata e a hora,
-

a
s regulações do auto-rádio ou do sistema
de navegação integrado.
Verifique a ausência de mensagens de
erro ou de avisadores de alerta após
ligar a ignição novamente.
No entanto, se após estas operações
subsistirem ligeiras perturbações,
consulte a rede CITROËN ou uma
oficina qualificada.
F

P

osicione a braçadeira E aberta do cabo
no borne (+) da bateria.
F
P

ressione verticalmente a braçadeira para
a posicionar correctamente contra a bateria.
F
B

loqueie a braçadeira baixando o manípulo
d
.
Ligar o borne (+)
de
sligar o borne (+)
F Eleve o manípulo
d ao máximo para
desbloquear a braçadeira E .
Não force pressionando o manípulo,
uma vez que se a braçadeira estiver
mal posicionada, o bloqueio é
impossível; recomece o procedimento.
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015

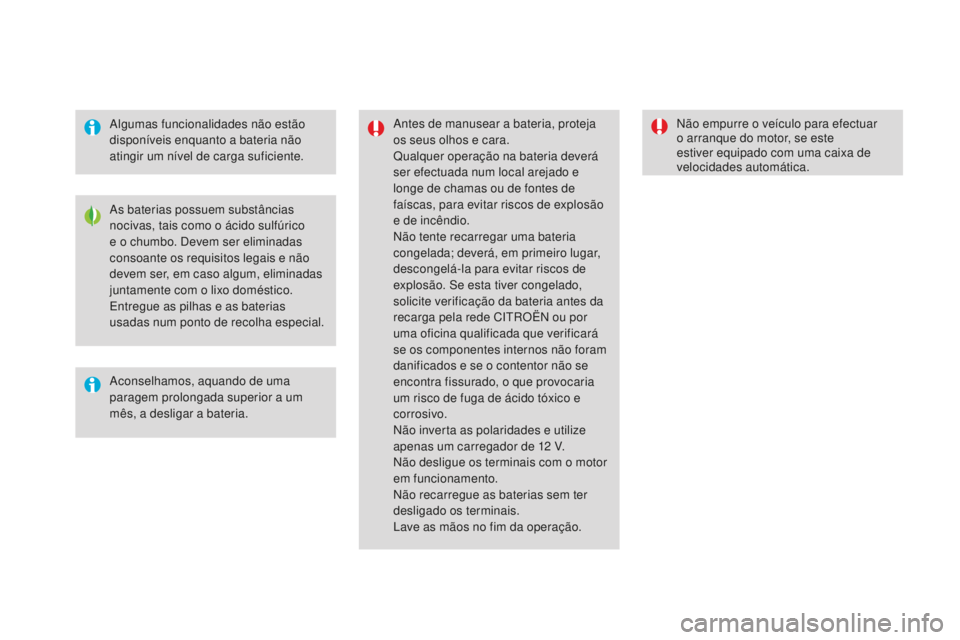

Algumas funcionalidades não estão
disponíveis enquanto a bateria não
atingir um nível de carga suficiente.Antes de manusear a bateria, proteja
os seus olhos e cara.
Qualquer operação na bateria deverá
ser efectuada num local arejado e
longe de chamas ou de fontes de
faíscas, para evitar riscos de explosão
e de incêndio.
Não tente recarregar uma bateria
congelada; deverá, em primeiro lugar,
descongelá-la para evitar riscos de
explosão. Se esta tiver congelado,
solicite verificação da bateria antes da
recarga pela rede CITROËN ou por
uma oficina qualificada que verificará
se os componentes internos não foram
danificados e se o contentor não se
encontra fissurado, o que provocaria
um risco de fuga de ácido tóxico e
corrosivo.
Não inverta as polaridades e utilize
apenas um carregador de 12
V.
Não desligue os terminais com o motor
em funcionamento.
Não recarregue as baterias sem ter
desligado os terminais.
Lave as mãos no fim da operação.
Aconselhamos, aquando de uma
paragem prolongada superior a um
mês, a desligar a bateria. As baterias possuem substâncias
nocivas, tais como o ácido sulfúrico
e o chumbo. Devem ser eliminadas
consoante os requisitos legais e não
devem ser, em caso algum, eliminadas
juntamente com o lixo doméstico.
Entregue as pilhas e as baterias
usadas num ponto de recolha especial. Não empurre o veículo para efectuar
o arranque do motor, se este
estiver equipado com uma caixa de
velocidades automática.

263
DS4_pt_Chap09_info-pratiques_ed03-2015

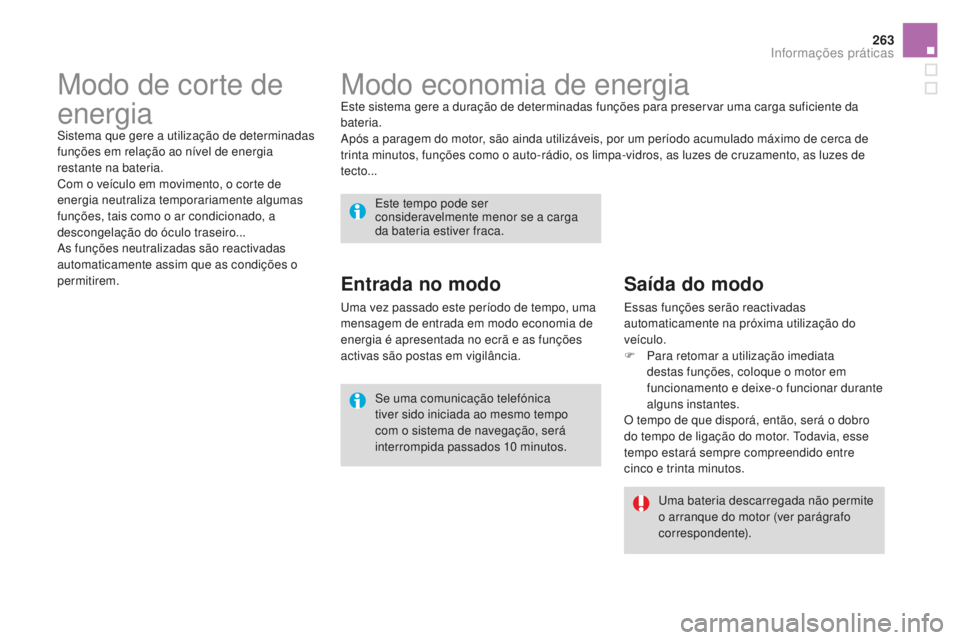

Modo economia de energiaEste sistema gere a duração de determinadas funções para preservar uma carga suficiente da
bateria.
Após a paragem do motor, são ainda utilizáveis, por um período acumulado máximo de cerca de
trinta minutos, funções como o auto-rádio, os limpa-vidros, as luzes de cruzamento, as luzes de
tecto...Este tempo pode ser
consideravelmente menor se a carga
da bateria estiver fraca.
Uma bateria descarregada não permite
o arranque do motor (ver parágrafo
correspondente).
Se uma comunicação telefónica
tiver sido iniciada ao mesmo tempo
com o sistema de navegação, será
interrompida passados 10
minutos.
Entrada no modo
Uma vez passado este período de tempo, uma
mensagem de entrada em modo economia de
energia é apresentada no ecrã e as funções
activas são postas em vigilância.
Saída do modo
Essas funções serão reactivadas
automaticamente na próxima utilização do
veículo.
F
P
ara retomar a utilização imediata
destas funções, coloque o motor em
funcionamento e deixe-o funcionar durante
alguns instantes.
O tempo de que disporá, então, será o dobro
do tempo de ligação do motor. Todavia, esse
tempo estará sempre compreendido entre
cinco e trinta minutos.
Modo de corte de
energia
Sistema que gere a utilização de determinadas
funções em relação ao nível de energia
restante na bateria.
Com o veículo em movimento, o corte de
energia neutraliza temporariamente algumas
funções, tais como o ar condicionado, a
descongelação do óculo traseiro...
As funções neutralizadas são reactivadas
automaticamente assim que as condições o
permitirem.
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015

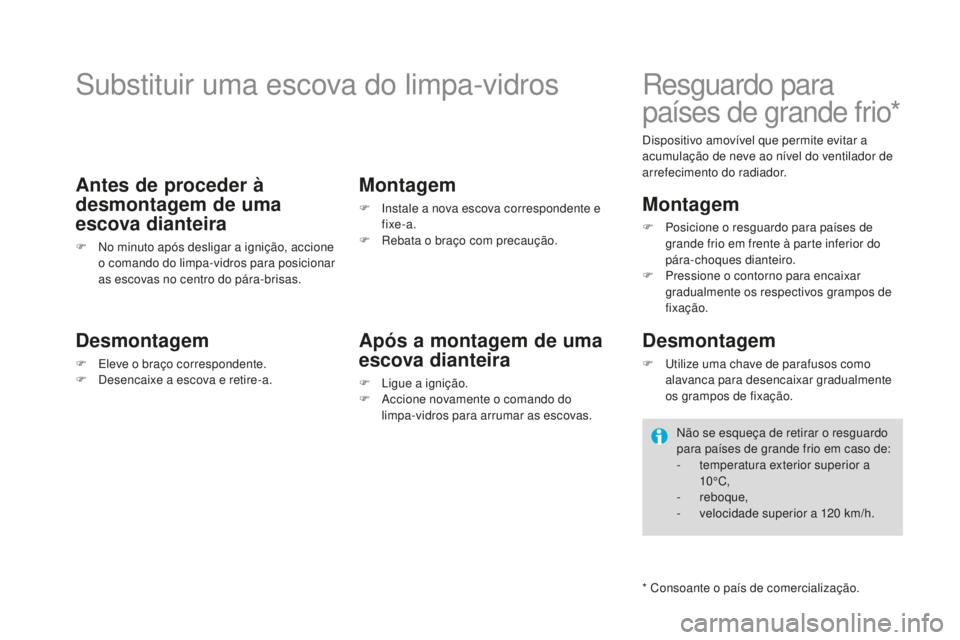

Substituir uma escova do limpa-vidros
Antes de proceder à
desmontagem de uma
escova dianteira
F No minuto após desligar a ignição, accione o comando do limpa-vidros para posicionar
as escovas no centro do pára-brisas.
desmontagem
F Eleve o braço correspondente.
F D esencaixe a escova e retire-a.
Montagem
F Instale a nova escova correspondente e fixe-a.
F

R
ebata o braço com precaução.
Após a montagem de uma
escova dianteira
F Ligue a ignição.
F A ccione novamente o comando do
limpa-vidros para arrumar as escovas.
Resguardo para
países de grande frio*
Montagem
F Posicione o resguardo para países de grande frio em frente à parte inferior do
pára-choques dianteiro.
F

P
ressione o contorno para encaixar
gradualmente os respectivos grampos de
fixação.
desmontagem
F Utilize uma chave de parafusos como alavanca para desencaixar gradualmente
os grampos de fixação.
Não se esqueça de retirar o resguardo
para países de grande frio em caso de:
-

t
emperatura exterior superior a
10°C,
-


reboque,
-

v
elocidade superior a 120 km/h.
Dispositivo amovível que permite evitar a
acumulação de neve ao nível do ventilador de
arrefecimento do radiador.
* Consoante o país de comercialização.

265
DS4_pt_Chap09_info-pratiques_ed03-2015
Instalação das barras de tejadilho
Por motivos de segurança e para evitar danos
no tejadilho, é imperativo utilizar as barras de
tejadilho transversais homologadas para o seu
veículo.Para instalar as barras de tejadilho deverá
fixá-las exclusivamente nos quatro pontos de
fixação situados no quadro do tejadilho. Estes
pontos são ocultados pelas portas do veículo
quando estas se encontrarem fechadas.
Retire as tampas de protecção, procedendo
a um movimento de alavanca através de uma
chave de parafusos. Tenha cuidado para não
riscar a pintura.
As fixações das barras de tejadilho possuem
um perno que deverá ser introduzido no orifício
de cada ponto de fixação.
Respeite as instruções de montagem e
as condições de utilização indicadas nas
instruções fornecidas com as barras de
tejadilho.
Conserve as tampas de protecção para as
instalar após utilização e desmontagem das
barras de tejadilho. Carga máxima distribuída pelas barras
de tejadilho, para uma altura de carga
que não ultrapasse 40
cm (excepto
porta-bicicletas):
-

c
om modelo de barras de tejadilho
com patins de 90
mm: 50
kg,
-

c
om modelo de barras de tejadilho
com patins de 15 0


mm: 80
kg.
Para mais informações, consulte
a rede CITROËN ou uma oficina
qualificada.
Se a altura ultrapassar os 40
cm,
adapte a velocidade do veículo em
função do per fil da estrada, no sentido
de não provocar danos nas barras do
tejadilho e nas fixações no veículo.
Consulte a legislação local para
poder respeitar a regulamentação do
transporte de objectos mais longos que
o veículo. As barras de tejadilho longitudinais
são montadas de origem em algumas
versões. Estas têm uma função
puramente estética. Nenhuma barra
de tejadilho transversal deverá ser
montada nestas barras longitudinais.
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015

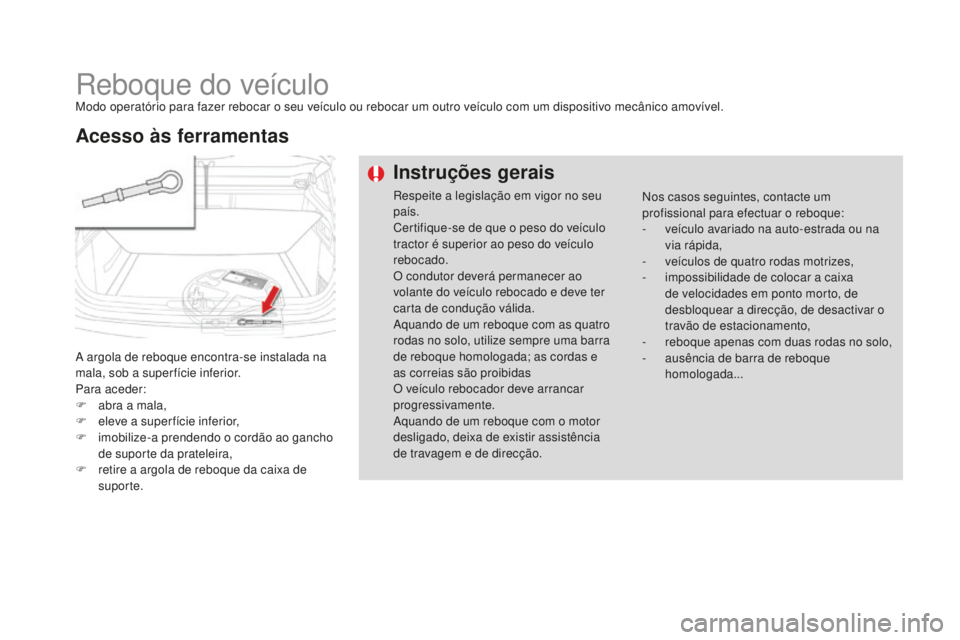

Reboque do veículoModo operatório para fazer rebocar o seu veículo ou rebocar um outro veículo com um dispositivo mecânico amovível.
A argola de reboque encontra-se instalada na
mala, sob a super fície inferior.
Para aceder:
F
ab
ra a mala,
F

e
leve a super fície inferior,
F

i
mobilize-a prendendo o cordão ao gancho
de suporte da prateleira,
F

r
etire a argola de reboque da caixa de
suporte.
Acesso às ferramentas
Instruções gerais
Respeite a legislação em vigor no seu
país.
Certifique-se de que o peso do veículo
tractor é superior ao peso do veículo
rebocado.
O condutor deverá permanecer ao
volante do veículo rebocado e deve ter
carta de condução válida.
Aquando de um reboque com as quatro
rodas no solo, utilize sempre uma barra
de reboque homologada; as cordas e
as correias são proibidas
O veículo rebocador deve arrancar
progressivamente.
Aquando de um reboque com o motor
desligado, deixa de existir assistência
de travagem e de direcção. Nos casos seguintes, contacte um
profissional para efectuar o reboque:
-

v
eículo avariado na auto-estrada ou na
via rápida,
-

v
eículos de quatro rodas motrizes,
-

i
mpossibilidade de colocar a caixa
de velocidades em ponto morto, de
desbloquear a direcção, de desactivar o
travão de estacionamento,
-

r
eboque apenas com duas rodas no solo,
-

a
usência de barra de reboque
homologada...

267
DS4_pt_Chap09_info-pratiques_ed03-2015
F No pára-choques dianteiro, liberte a tampa pressionando a parte esquerda.
F

A
perte a argola de reboque até ao batente.
F

I
nstale a barra de reboque.
Rebocar o seu veículo Rebocar outro veículo
F Coloque a alavanca de velocidades
em ponto morto (posição N para a
caixa de velocidades automática).
O

não respeito desta instrução
pode dar origem à deterioração
de determinados componentes
(travagem, transmissão...) e
à ausência de assistência à
travagem aquando do arranque do
motor.
F

D

esbloqueie a direcção e desengrene o
travão de estacionamento.
F

A

ccione o sinal de perigo nos dois
veículos.
F

E

fectue o arranque com cuidado e circule
lentamente numa curta distância. F

N
o pára-choques dianteiro, liberte a tampa
pressionando a parte superior.
F

A
perte a argola de reboque até ao batente.
F

I
nstale a barra de reboque.
F

A
ccione o sinal de perigo nos dois
veículos.
F

E
fectue o arranque com cuidado e circule
lentamente numa curta distância.
Informações práticas

DS4_pt_Chap09_info-pratiques_ed03-2015

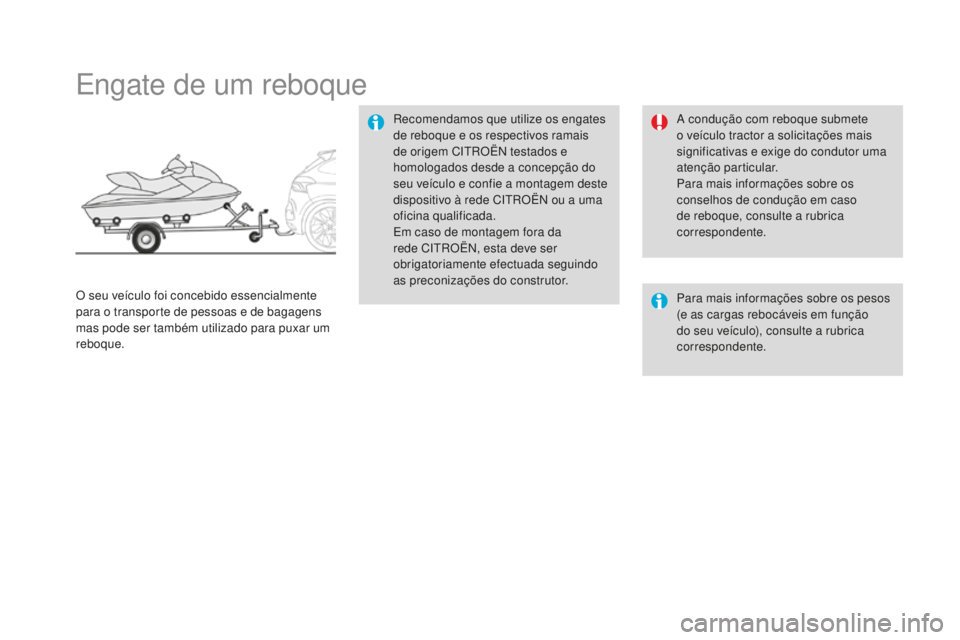

Engate de um reboque
Recomendamos que utilize os engates
de reboque e os respectivos ramais
de origem CITROËN testados e
homologados desde a concepção do
seu veículo e confie a montagem deste
dispositivo à rede CITROËN ou a uma
oficina qualificada.
Em caso de montagem fora da
rede CITROËN, esta deve ser
obrigatoriamente efectuada seguindo
as preconizações do construtor.
O seu veículo foi concebido essencialmente
para o transporte de pessoas e de bagagens
mas pode ser também utilizado para puxar um
reboque. A condução com reboque submete
o veículo tractor a solicitações mais
significativas e exige do condutor uma
atenção particular.
Para mais informações sobre os
conselhos de condução em caso
de reboque, consulte a rubrica
correspondente.
Para mais informações sobre os pesos
(e as cargas rebocáveis em função
do seu veículo), consulte a rubrica
correspondente.
