CITROEN DS4 2016 Manual do condutor (in Portuguese)

289
DS4_pt_Chap10_verifications_ed03-2015

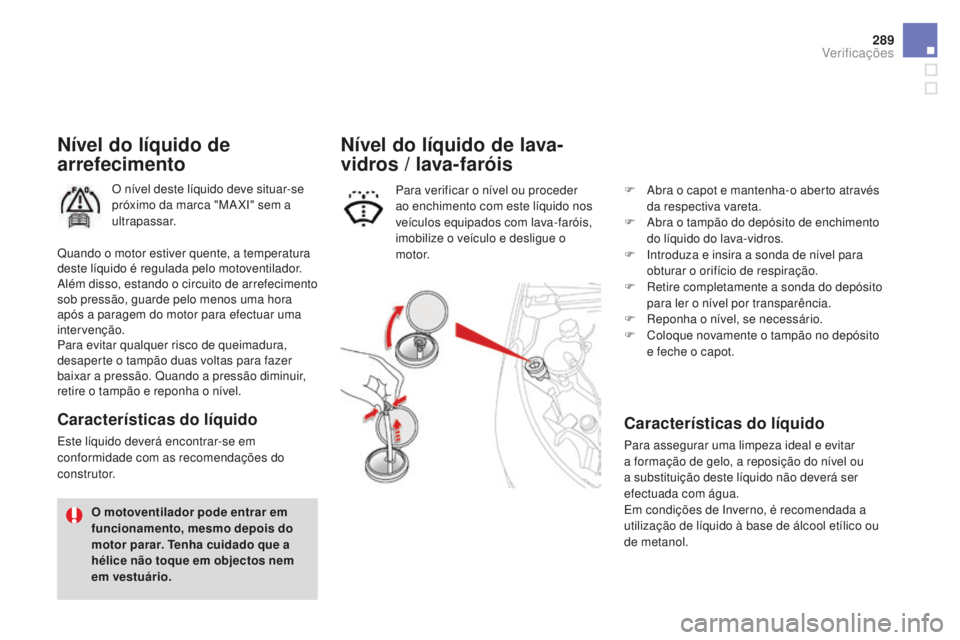

Nível do líquido de
arrefecimento
O nível deste líquido deve situar-se
próximo da marca "MA XI" sem a
ultrapassar.
Características do líquido
Este líquido deverá encontrar-se em
conformidade com as recomendações do
c o n s t r u t o r.Para verificar o nível ou proceder
ao enchimento com este líquido nos
veículos equipados com lava-faróis,
imobilize o veículo e desligue o
motor.
Nível do líquido de lava-
vidros / lava-faróis
O motoventilador pode entrar em
funcionamento, mesmo depois do
motor parar. Tenha cuidado que a
hélice não toque em objectos nem
em vestuário.
Quando o motor estiver quente, a temperatura
deste líquido é regulada pelo motoventilador.
Além disso, estando o circuito de arrefecimento
sob pressão, guarde pelo menos uma hora
após a paragem do motor para efectuar uma
intervenção.
Para evitar qualquer risco de queimadura,
desaperte o tampão duas voltas para fazer
baixar a pressão. Quando a pressão diminuir,
retire o tampão e reponha o nível.
F
A
bra o capot e mantenha-o aberto através
da respectiva vareta.
F
A
bra o tampão do depósito de enchimento
do líquido do lava-vidros.
F
I
ntroduza e insira a sonda de nível para
obturar o orifício de respiração.
F
R
etire completamente a sonda do depósito
para ler o nível por transparência.
F
R
eponha o nível, se necessário.
F
C
oloque novamente o tampão no depósito
e feche o capot.
Características do líquido
Para assegurar uma limpeza ideal e evitar
a formação de gelo, a reposição do nível ou
a substituição deste líquido não deverá ser
efectuada com água.
Em condições de Inverno, é recomendada a
utilização de líquido à base de álcool etílico ou
de metanol.
Verificações

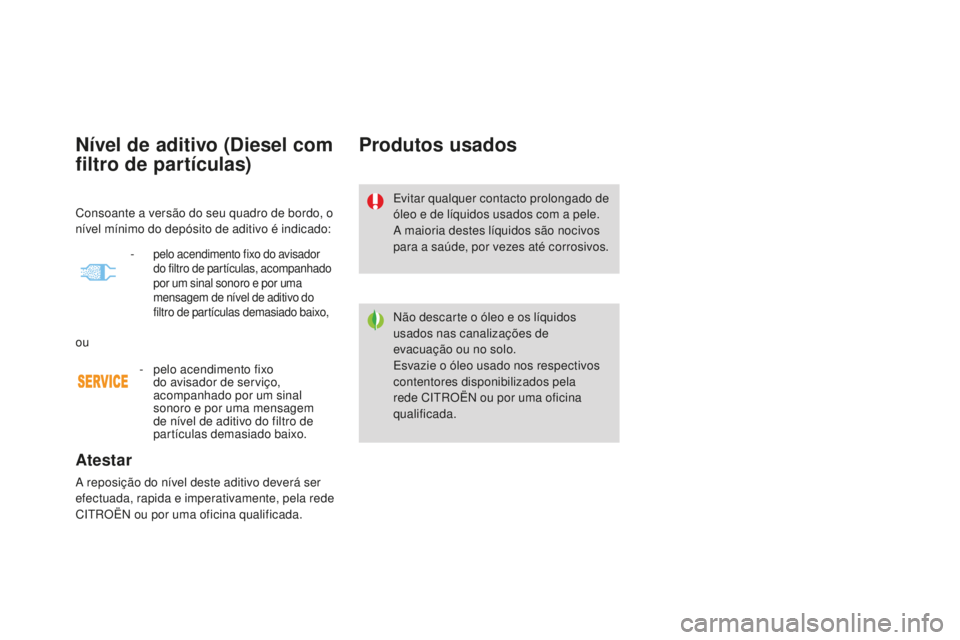

Nível de aditivo (diesel com
filtro de partículas)
Atestar
A reposição do nível deste aditivo deverá ser
efectuada, rapida e imperativamente, pela rede
CITROËN ou por uma oficina qualificada.
produtos usados
Evitar qualquer contacto prolongado de
óleo e de líquidos usados com a pele.
A maioria destes líquidos são nocivos
para a saúde, por vezes até corrosivos.
Não descarte o óleo e os líquidos
usados nas canalizações de
evacuação ou no solo.
Esvazie o óleo usado nos respectivos
contentores disponibilizados pela
rede CITROËN ou por uma oficina
qualificada.
Consoante a versão do seu quadro de bordo, o
nível mínimo do depósito de aditivo é indicado:
- pelo acendimento fixo do avisador
do filtro de partículas, acompanhado
por um sinal sonoro e por uma
mensagem de nível de aditivo do
filtro de partículas demasiado baixo,
ou
-
p
elo acendimento fixo
do avisador de serviço,
acompanhado por um sinal
sonoro e por uma mensagem
de nível de aditivo do filtro de
partículas demasiado baixo.

291
DS4_pt_Chap10_verifications_ed03-2015

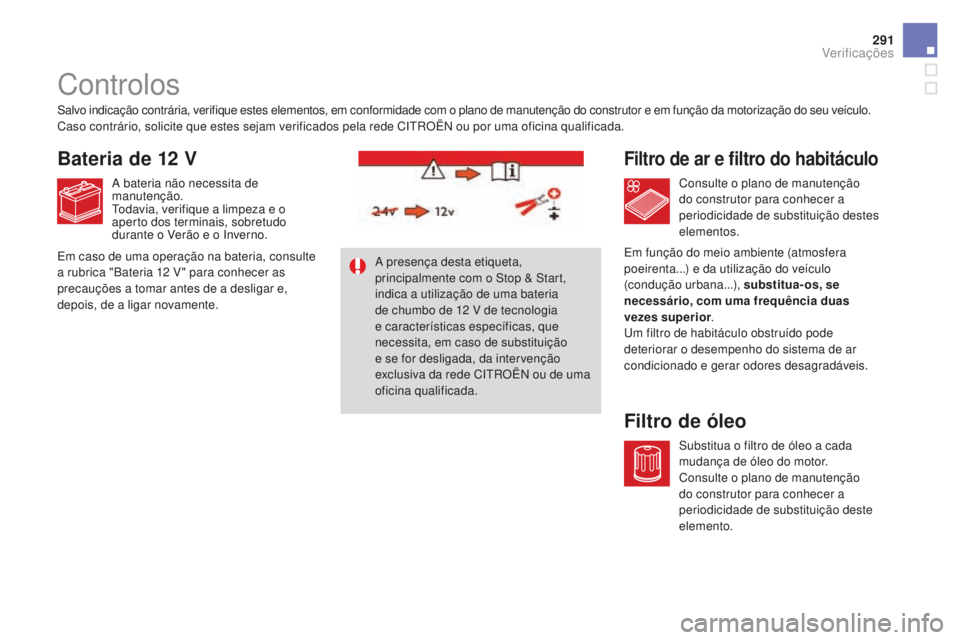

Controlos
Filtro de ar e filtro do habitáculo
Filtro de óleo
Salvo indicação contrária, verifique estes elementos, em conformidade com o plano de manutenção do construtor e em função da motorização do seu veículo.
Caso contrário, solicite que estes sejam verificados pela rede CITROËN ou por uma oficina qualificada.Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de substituição destes
elementos.
Substitua o filtro de óleo a cada
mudança de óleo do motor.
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de substituição deste
elemento.
A presença desta etiqueta,
principalmente com o Stop & Start,
indica a utilização de uma bateria
de chumbo de 12
V de tecnologia
e características específicas, que
necessita, em caso de substituição
e se for desligada, da intervenção
exclusiva da rede CITROËN ou de uma
oficina qualificada.
Bateria de 12 V
Em caso de uma operação na bateria, consulte
a rubrica "Bateria 12 V " para conhecer as
precauções a tomar antes de a desligar e,
depois, de a ligar novamente. A bateria não necessita de
manutenção.
Todavia, verifique a limpeza e o
aperto dos terminais, sobretudo
durante o Verão e o Inverno.
Em função do meio ambiente (atmosfera
poeirenta...) e da utilização do veículo
(condução urbana...), substitua- os, se
necessário, com uma frequência duas
vezes superior .
Um filtro de habitáculo obstruído pode
deteriorar o desempenho do sistema de ar
condicionado e gerar odores desagradáveis.
Verificações

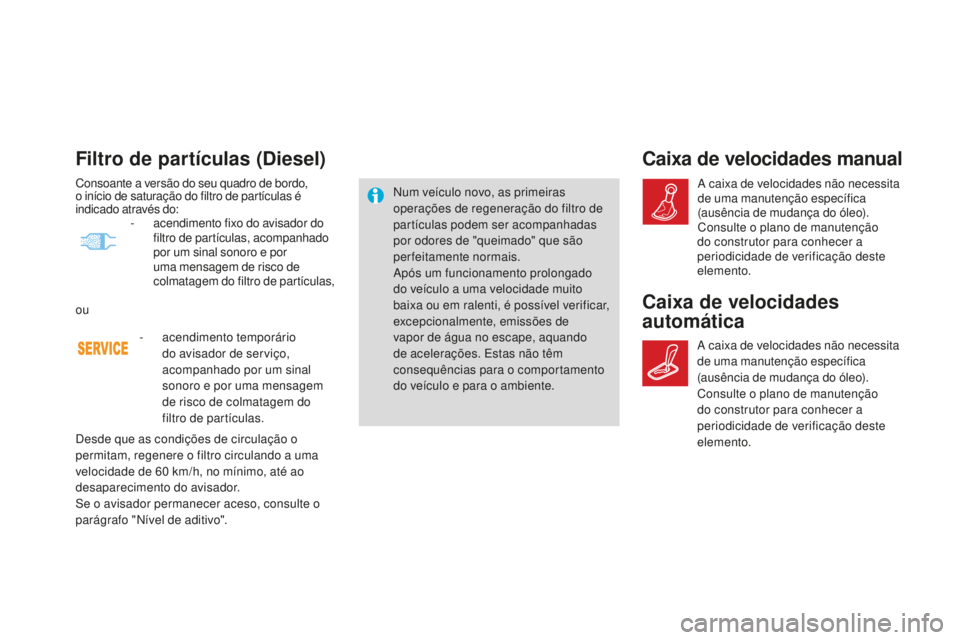

Filtro de partículas (diesel)
Num veículo novo, as primeiras
operações de regeneração do filtro de
partículas podem ser acompanhadas
por odores de "queimado" que são
perfeitamente normais.
Após um funcionamento prolongado
do veículo a uma velocidade muito
baixa ou em ralenti, é possível verificar,
excepcionalmente, emissões de
vapor de água no escape, aquando
de acelerações. Estas não têm
consequências para o comportamento
do veículo e para o ambiente.
Caixa de velocidades manual
A caixa de velocidades não necessita
de uma manutenção específica
(ausência de mudança do óleo).
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de verificação deste
elemento.
Consoante a versão do seu quadro de bordo,
o início de saturação do filtro de partículas é
indicado através do:
-
a

cendimento temporário
do avisador de serviço,
acompanhado por um sinal
sonoro e por uma mensagem
de risco de colmatagem do
filtro de partículas.
-
a

cendimento fixo do avisador do
filtro de partículas, acompanhado
por um sinal sonoro e por
uma mensagem de risco de
colmatagem do filtro de partículas,
ou
Desde que as condições de circulação o
permitam, regenere o filtro circulando a uma
velocidade de 60 km/h, no mínimo, até ao
desaparecimento do avisador.
Se o avisador permanecer aceso, consulte o
parágrafo "Nível de aditivo".
Caixa de velocidades
automática
A caixa de velocidades não necessita
de uma manutenção específica
(ausência de mudança do óleo).
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de verificação deste
elemento.

293
DS4_pt_Chap10_verifications_ed03-2015
Travão de estacionamento
eléctrico
Este sistema não necessita de
nenhum controlo específico. No
entanto, em caso de problemas não
hesite em solicitar a verificação do
sistema pela rede CITROËN ou por
uma oficina qualificada.Utilize apenas produtos recomendados
pela CITROËN ou produtos de qualidade
e características equivalentes.
Para optimizar o funcionamento de
elementos tão importantes como o
circuito de travagem, a CITROËN
selecciona e propõe produtos específicos.
Depois da lavagem do veículo, pode
formar-se humidade ou, em condições
de Inverno, gelo nos discos e pastilhas
de travões: a eficácia de travagem
pode diminuir. Efectue algumas
manobras de travagem para secar e
descongelar os travões.
Estado de desgaste dos
discos dos travões
Para obter informações relativas à
verificação do nível de desgaste dos
discos dos travões, consulte a rede
CITROËN ou uma oficina qualificada.
Travão de estacionamento
manual
Um percurso demasiado elevado
do travão de estacionamento ou a
constatação de perda de eficácia
deste sistema impõe a regulação
mesmo entre revisões.
placas dos travões
O desgaste dos travões depende do
tipo de condução, em particular para
os veículos utilizados na cidade, em
curtas distâncias. Pode ser necessário
inspeccionar o estado dos travões,
mesmo entre as revisões do veículo.
Para mais informações sobre o travão de
estacionamento elétrico, consulte a rubrica
correspondente.
Aquando de uma fuga no circuito, a redução do
nível de líquido dos travões indica o desgaste
das placas.
A verificação deste sistema deve ser efectuado
pela rede CITROËN ou por uma oficina
qualificada.
Verificações

Quando o reservatório de 'AdBlue®
estiver vazio, um dispositivo regulamentar
impede o arranque do motor
Quando o sistema SCR apresentar um
problema de funcionamento, o nível
de emissões do seu veículo deixa
de estar em conformidade com a
regulamentação Euro 6: o seu veículo
torna-se poluente.
No caso de problema de
funcionamento confirmado do
sistema SCR, deve dirigir-se, o mais
rapidamente possível, à rede CITROËN
ou a uma oficina qualificada : após
percorridos 1

100

km, um dispositivo
será activado automaticamente para
impedir o arranque do motor.
Aditivo AdBlue® e sistema SCR
para motores Diesel BlueHDi
Para garantir o respeito do ambiente e da nova
norma Euro 6, sem alterar o desempenho nem
penalizar o consumo de combustível dos seus
motores Diesel, a CITROËN optou por equipar
os seus veículos com um dispositivo que
associa o sistema SCR (Redução Catalítica
Selectiva) e o filtro de partículas (FAP) para o
tratamento dos gases de escape
Sistema SCR
Com o auxílio de um aditivo chamado AdBlue®
que contém ureia, um catalisador transforma
até 85% dos óxidos de azoto (NOx) em azoto
e água, inofensivos para a saúde e o meio
ambiente. O aditivo AdBlue
® encontra-se num depósito
específico, situado sob a mala, na traseira
do veículo. O depósito tem capacidade para
17

litros: permite uma autonomia de cerca
de 20

000

km antes do accionamento de um
dispositivo de alerta que o adverte que o nível
de reserva lhe permite percorrer 2
400 km.
A cada visita de manutenção programada do
seu veículo na rede CITROËN ou numa oficina
qualificada, o enchimento do depósito de
aditivo AdBlue
® será efectuado para permitir o
bom funcionamento do sistema SCR.
Se a quilometragem prevista entre dois
intervalos de manutenção ultrapassar o limite
de 20

000

km, recomendamos-lhe que se
desloque à rede CITROËN ou a uma oficina
qualificada para efectuar a reposição de nível
necessária.

295
DS4_pt_Chap10_verifications_ed03-2015
O dispositivo regulamentar de
anti-arranque do motor é activado
automaticamente quando o
reservatório de AdBlue
® está vazio.
Indicadores de autonomia
A partir do momento em que o nível de
reserva do reservatório de AdBlue® tenha sido
atingido ou após a detecção de um problema
de funcionamento do sistema de despoluição
SCR, um indicador permite-lhe saber, assim
que ligar a ignição, a estimativa de quilómetros
restantes a percorrer antes do bloqueio do
arranque do motor.
Em caso de detecção simultânea de um
problema de funcionamento e de um nível
baixo de AdBlue
®, é visualizada a autonomia
mais baixa.
No caso de risco de impossibilidade de arranque devido à falta de aditivo AdBlue®
Autonomia superior a 2 400 km
A o ligar a ignição, não é automaticamente
apresentada no quadro de bordo nenhuma
informação sobre a autonomia.
Com o quadro de bordo tipo 2,
a pressão neste botão permite
a visualização momentânea da
autonomia de deslocação do veículo.
Para além dos 5
000 km, o valor não é
especificado.
Quadro de bordo tipo 1
Autonomia compreendida entre 600 e 2 400 km
Ao ligar a ignição, a luz avisadora UREA
acende-se, acompanhada por um sinal sonoro
e pela visualização temporária no quadro de
bordo de "NO START IN" e de uma distância
indicando a autonomia em quilómetros ou
milhas antes do bloqueio do motor de arranque
(ex: "NO START IN 1
500 km" significa
"Arranque interdito dentro de 1
500 km").
Com o veículo em movimento, esta mensagem
surge a cada 300
km caso o nível do aditivo
não tenha sido completado.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Para mais informações sobre a reposição do
nível de aditivo AdBlue
®, consulte a rubrica
correspondente.
Verificações

Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se de
forma intermitente, acompanhada por um sinal
sonoro e pela visualização temporária no quadro
de bordo de "NO START IN" e de uma distância,
indicando a autonomia em quilómetros ou milhas
antes do bloqueio do motor de arranque (ex: "NO
START IN 300 km" significa "Arranque interdito
dentro de 300
km").
Com o veículo em movimento, esta mensagem
surge a cada 30
segundos caso o nível do
aditivo não tenha sido reposto.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Caso contrário, não conseguirá efectuar o
arranque do seu veículo.
Para mais informações sobre a reposição do
nível de aditivo AdBlue
®, consulte a rubrica
correspondente. Autonomia compreendida entre 0

e 600

km
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização temporária no
quadro de bordo de "NO START IN" e de 0 km
ou milhas - ("NO START IN 0 km" significa
"Arranque interdito").
O depósito de 'AdBlue
® está vazio: o
dispositivo de anti-arranque regulamentar
impede o arranque do motor.
problema de funcionamento associado à falta de aditivo AdBlue®
Para poder efectuar novamente o
arranque do motor, recomendamos-
lhe que contacte a rede CITROËN ou
uma oficina qualificada para proceder
à reposição do nível necessária.
Se efectuar, por si próprio, esta
reposição, é essencial que coloque
uma quantidade mínima de 3,8
litros de
AdBlue
® no depósito de aditivo.
Para mais informações sobre a
reposição do nível de aditivo AdBlue
®,
consulte a rubrica correspondente.

297
DS4_pt_Chap10_verifications_ed03-2015
Quadro de bordo tipo 2
Ao ligar a ignição, a luz avisadora UREA
acende-se, acompanhada por um sinal sonoro
e pela visualização de uma mensagem (ex :
"Encher aditivo antipoluição: Arranque interdito
dentro de 1 500 km") indicando a autonomia
em quilómetros ou milhas.
Com o veículo em movimento, a mensagem
surge a cada 300
km caso o nível do aditivo
não tenha sido completado.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Para mais informações sobre a reposição
de aditivo AdBlue
®, consulte a rubrica
correspondente.
Autonomia compreendida entre 600 e 2 400 km
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-
se de forma intermitente, acompanhada por
um sinal sonoro e pela visualização de uma
mensagem (ex : "Encher aditivo antipoluição:
Arranque interdito dentro de 600
km")
indicando a autonomia em quilómetros ou
milhas.
Com o veículo em movimento, a mensagem
surge a cada 30
segundos caso o nível do
aditivo não tenha sido reposto.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Caso contrário, não conseguirá efectuar o
arranque do seu veículo. Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização da mensagem
"Encher com aditivo antipoluição: Arranque
interdito".
O depósito de 'AdBlue
® está vazio : o
dispositivo de anti-arranque regulamentar
impede o arranque do motor.
Para poder efectuar novamente o
arranque do motor, recomendamos-lhe
que contacte a rede CITROËN ou uma
oficina qualificada para proceder à
reposição do nível necessária.
Se efectuar, por si próprio, esta
reposição, é essencial que coloque
uma quantidade mínima de 3,8
litros de
AdBlue
® no depósito.
Autonomia compreendida entre 0


e 600


km
problema de funcionamento associado à falta de aditivo AdBlue®
Para mais informações sobre a reposição
de aditivo AdBlue®, consulte a rubrica
corresponodente.
Verificações

Em caso de detecção de uma avaria no sistema de antipoluição SCR
Um dispositivo de anti-arranque do motor activa-se automaticamente caso sejam percorridos mais de 1 100 km após a confirmação de uma
a varia no sistema de antipoluição SCR. Assim que possível, verifique o sistema na rede CITROËN ou numa oficina qualificada.
As luzes avisadoras UREA, SERVICE e
autodiagnóstico do motor acendem-se,
acompanhadas por um sinal sonoro e
pela visualização da mensagem "Defeito
antipoluição".
O alerta é accionado com o veículo
em movimento, quando o problema de
funcionamento for detectado pela primeira
vez e, em seguida, ao ligar a ignição aquando
dos trajectos seguintes, enquanto a causa do
problema de funcionamento persistir. Em caso de detecção de uma avaria
Caso se trate de um problema de
funcionamento temporário, o alerta
desaparece durante o trajecto seguinte
após o controlo do autodiagnóstico do
sistema antipoluição SCR. Se o problema de funcionamento do sistema
SCR for confirmado (após percorrer 50
km com
o sinal de avaria permanentemente ligado), ao
ligar a ignição, as luzes avisadoras SERVICE
e autodiagnóstico do motor acendem-se e
a luz avisadora UREA acende-se de forma
intermitente, acompanhadas por um sinal
sonoro e pela apresentação temporária no
quadro de bordo de "NO START IN" e de
uma distância, indicando a autonomia em
quilómetros ou milhas antes do bloqueio
do arranque do motor - (ex: "NO START IN
600
km" significa "Arranque interdito em
600


km").
dur
ante a fase de autonomia autorizada
(entre 1
100 km e 0 km)
Com o veículo em movimento esta mensagem
é apresentada a cada 30
segundos enquanto
o problema de funcionamento do sistema
antipoluição SCR subsistir.
O alerta é renovado a partir do momento em
que a ignição é ligada.
Assim que possível deverá dirigir-se à rede
CITROËN ou a uma oficina qualificada.
Caso contrário, não conseguirá efectuar o
arranque do seu veículo.
Quadro de bordo tipo 1
