Zamenjava žarnic lučk za
zunanjo stransko osvetlitev (LED)
Za zamenjavo teh svetlečih diod se obrnite
na CITROËNOVO servisno mrežo ali na
kvalificirano servisno delavnico.
Zamenjava žarnic pri meglenkah
(na različici s halogenskimi
lučmi)
F V odprtino na okrasnem pokrovu vtaknite ploščat izvijač.
F

P
ovlecite in odpnite okrasni pokrov
blatnika.
F

O
dstranite pritrdilna vijaka modula in ga
izvlecite iz ležišča.
F

O
dklopite konektor nosilca žarnice.
F

N
osilec žarnice zavrtite za četrt vrtljaja in
ga odstranite.
F

I
zvlecite žarnico in jo zamenjajte. Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Za zamenjavo teh žarnic se lahko po nasvet
obrnete tudi na CITROËNOVO servisno mrežo
ali na usposobljeno servisno delavnico.
Praktične informacije

DS4_sl_Chap09_info-pratiques_ed03-2015

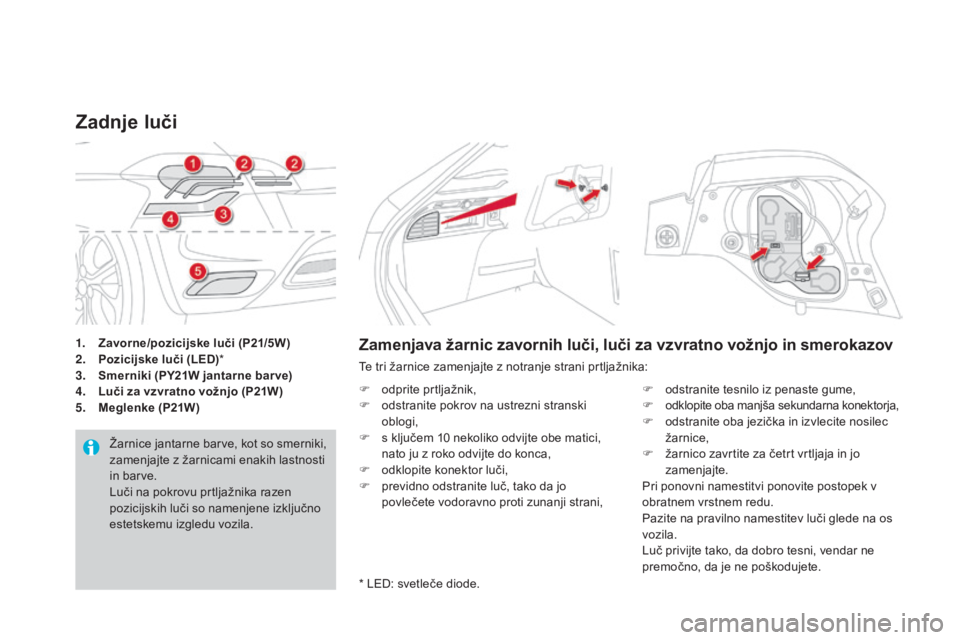

1. Zavorne/pozicijske luči (P21/5W)
2. Pozicijske luči (lE D)*
3.
S

merniki (PY21W jantarne bar ve)
4.
luči

za vzvratno vožnjo (P21W )
5.
M

eglenke (P21W)
Zadnje luči
Žarnice jantarne barve, kot so smerniki,
zamenjajte z žarnicami enakih lastnosti
in barve.
Luči na pokrovu prtljažnika razen
pozicijskih luči so namenjene izključno
estetskemu izgledu vozila.
Zamenjava žarnic zavornih luči, luči za vzvratno vožnjo in smerokazov
Te tri žarnice zamenjajte z notranje strani prtljažnika:
F
o
dprite prtljažnik,
F

o
dstranite pokrov na ustrezni stranski
oblogi,
F

s k
ljučem 10 nekoliko odvijte obe matici,
nato ju z roko odvijte do konca,
F

o
dklopite konektor luči,
F

p
revidno odstranite luč, tako da jo
povlečete vodoravno proti zunanji strani, F

o
dstranite tesnilo iz penaste gume,
F

o
dklopite oba manjša sekundarna konektorja,
F

o
dstranite oba jezička in izvlecite nosilec
žarnice,
F

ž
arnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede na os
vozila.
Luč privijte tako, da dobro tesni, vendar ne
premočno, da je ne poškodujete.
* LED: svetleče diode.

251
DS4_sl_Chap09_info-pratiques_ed03-2015

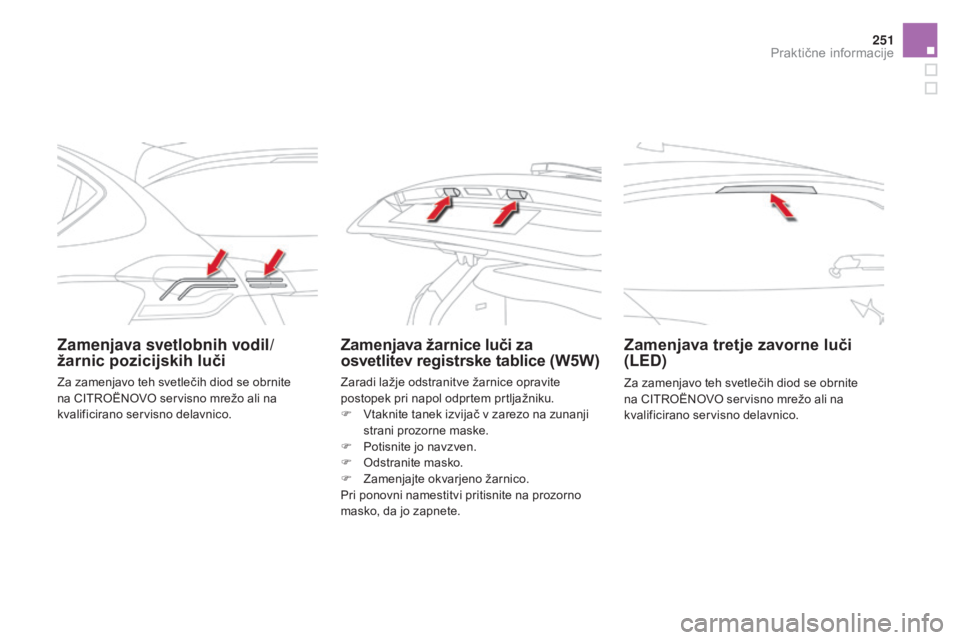

Zamenjava svetlobnih vodil/
žarnic pozicijskih lučiZamenjava žarnice luči za
osvetlitev registrske tablice (W5W)Zamenjava tretje zavorne luči
(LED)
Za zamenjavo teh svetlečih diod se obrnite
na CITROËNOVO servisno mrežo ali na
kvalificirano servisno delavnico.
Za zamenjavo teh svetlečih diod se obrnite
na CITROËNOVO servisno mrežo ali na
kvalificirano servisno delavnico.
Zaradi lažje odstranitve žarnice opravite
postopek pri napol odprtem prtljažniku.
F

V

taknite tanek izvijač v zarezo na zunanji
strani prozorne maske.
F

P

otisnite jo navzven.
F

O

dstranite masko.
F

Z

amenjajte okvarjeno žarnico.
Pri ponovni namestitvi pritisnite na prozorno
masko, da jo zapnete.
Praktične informacije

DS4_sl_Chap09_info-pratiques_ed03-2015

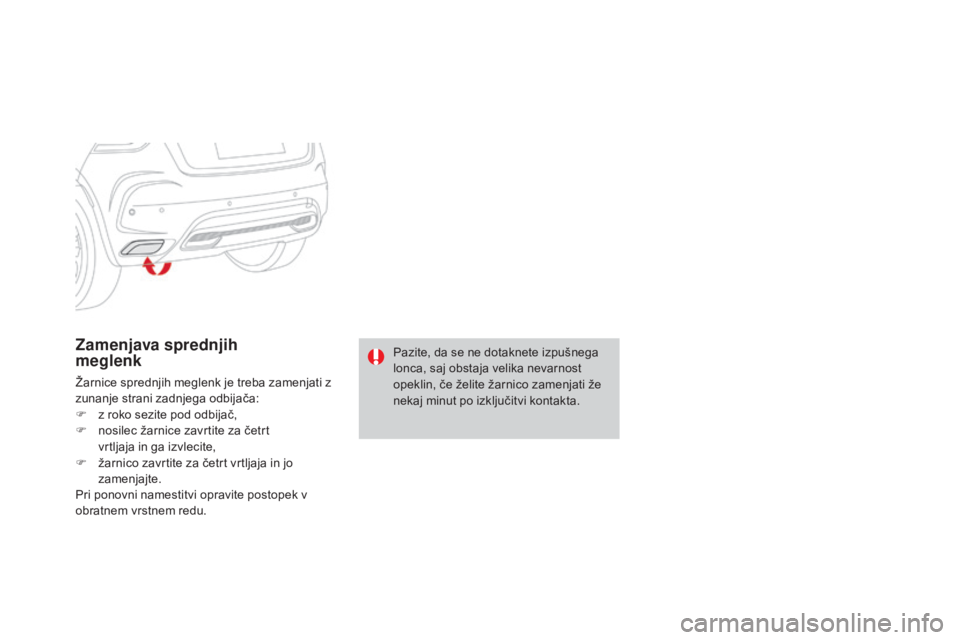

Zamenjava sprednjih
meglenk
Žarnice sprednjih meglenk je treba zamenjati z
zunanje strani zadnjega odbijača:
F
z r
oko sezite pod odbijač,
F

n
osilec žarnice zavrtite za četrt
vrtljaja in ga izvlecite,
F

ž
arnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu. Pazite, da se ne dotaknete izpušnega
lonca, saj obstaja velika nevarnost
opeklin, če želite žarnico zamenjati že
nekaj minut po izključitvi kontakta.

253
DS4_sl_Chap09_info-pratiques_ed03-2015
Zamenjava varovalke
Klešče so nameščene na hrbtni strani pokrova
ohišja varovalk pod armaturno ploščo.
Dostop:
F
O
dpnite pokrov, tako da povlečete najprej
njegov zgornji desni del, nato pa še levega.
F

P
okrov do konca izvlecite in ga zavrtite.
Dostop do orodja
F Snemite nosilec na hrbtni strani pokrova, na katerem so pritrjene klešče.
Praktične informacije

DS4_sl_Chap09_info-pratiques_ed03-2015
Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.
CITROËN zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil CITROËN, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10 miliamperov.

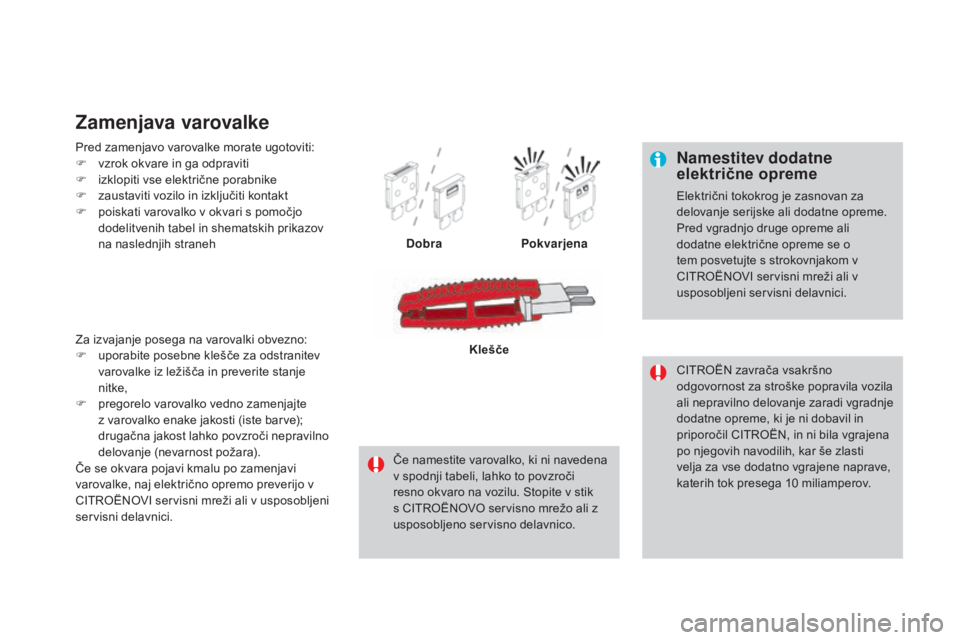

Pred zamenjavo varovalke morate ugotoviti:
F

v

zrok okvare in ga odpraviti
F

i

zklopiti vse električne porabnike
F
z
austaviti vozilo in izključiti kontakt
F
p
oiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh
Zamenjava varovalke
Dobra Pokvarjena
Če namestite varovalko, ki ni navedena
v spodnji tabeli, lahko to povzroči
resno okvaro na vozilu. Stopite v stik
s CITROËNOVO servisno mrežo ali z
usposobljeno servisno delavnico.
k
lešče
Za izvajanje posega na varovalki obvezno:
F

u

porabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje
nitke,
F

p

regorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Če se okvara pojavi kmalu po zamenjavi
varovalke, naj električno opremo preverijo v
CITROËNOVI servisni mreži ali v usposobljeni
servisni delavnici.

255
DS4_sl_Chap09_info-pratiques_ed03-2015

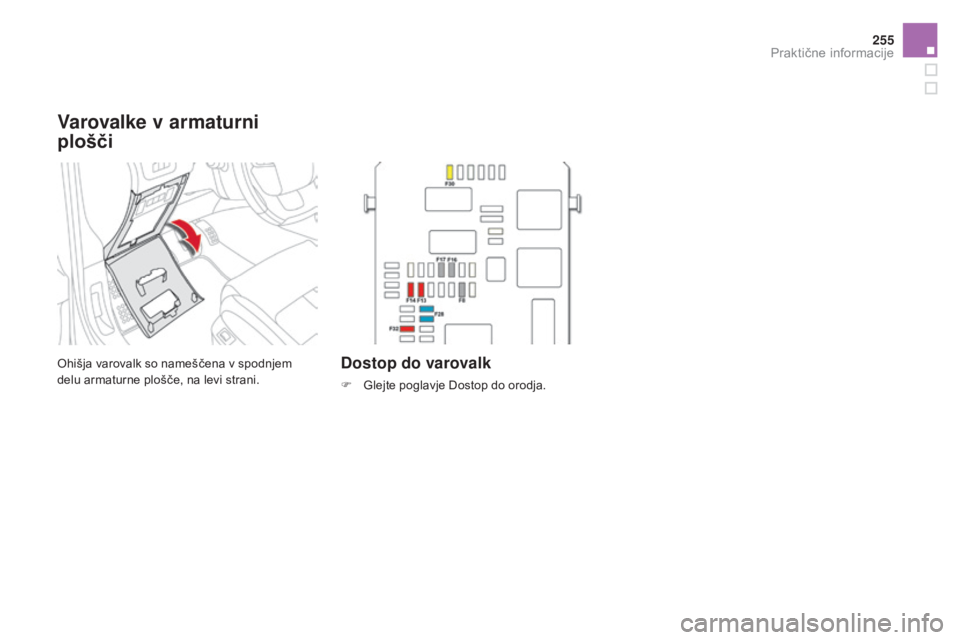

Varovalke v armaturni
plošči
Ohišja varovalk so nameščena v spodnjem
delu armaturne plošče, na levi strani.Dostop do varovalk
F Glejte poglavje Dostop do orodja.
Praktične informacije

DS4_sl_Chap09_info-pratiques_ed03-2015

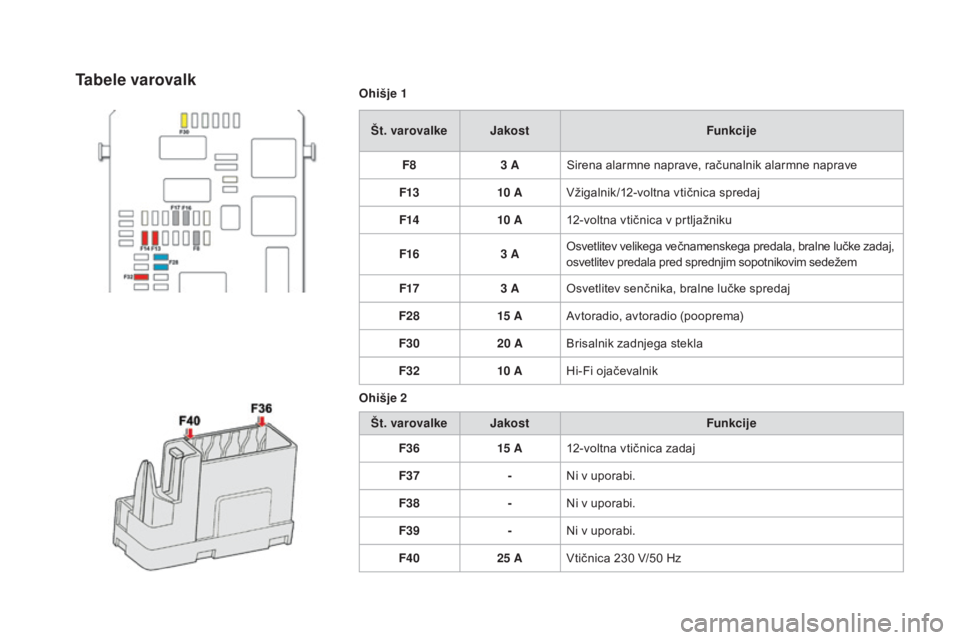

Ohišje 1Št. varovalke Jakost Funkcije
F8 3
ASirena alarmne naprave, računalnik alarmne naprave
F13 10


AVžigalnik/12-voltna vtičnica spredaj
F14 10


A12-voltna vtičnica v prtljažniku
F16 3
AOsvetlitev velikega večnamenskega predala, bralne lučke zadaj,
osvetlitev predala pred sprednjim sopotnikovim sedežem
F17 3
AOsvetlitev senčnika, bralne lučke spredaj
F28 15


AAvtoradio, avtoradio (pooprema)
F30 20
ABrisalnik zadnjega stekla
F32 10


AHi-Fi ojačevalnik
Ohišje 2 Št. varovalke Jakost Funkcije
F36 15


A12-voltna vtičnica zadaj
F37 -Ni v uporabi.
F38 -Ni v uporabi.
F39 -Ni v uporabi.
F40 25
AVtičnica 230
V/50 HzTabele varovalk

257
DS4_sl_Chap09_info-pratiques_ed03-2015

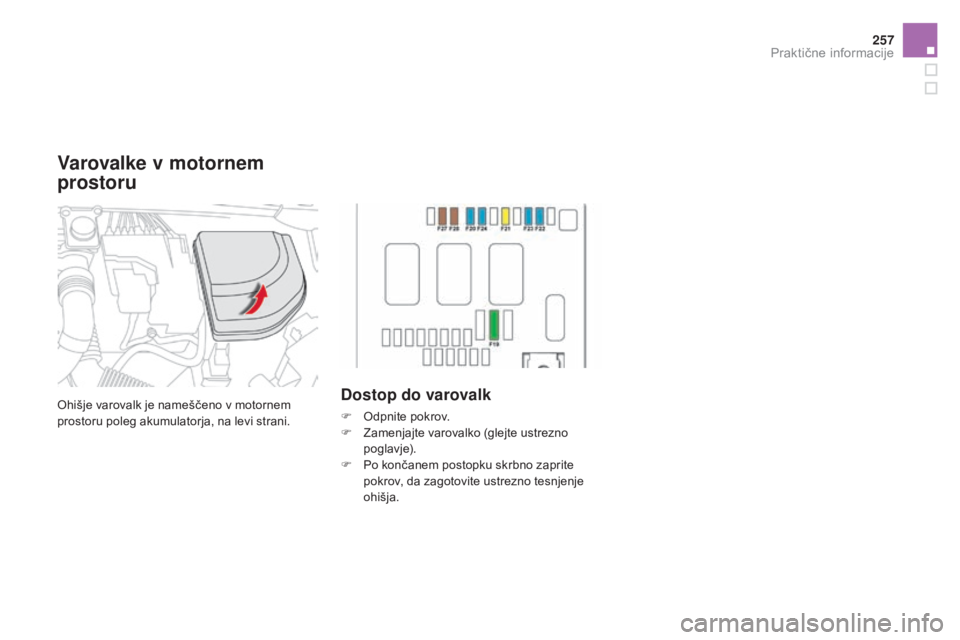

Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja, na levi strani.Dostop do varovalk
F Odpnite pokrov.
F Z amenjajte varovalko (glejte ustrezno
p o g l av j e).
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja.
Varovalke v motornem
prostoru
Praktične informacije

DS4_sl_Chap09_info-pratiques_ed03-2015

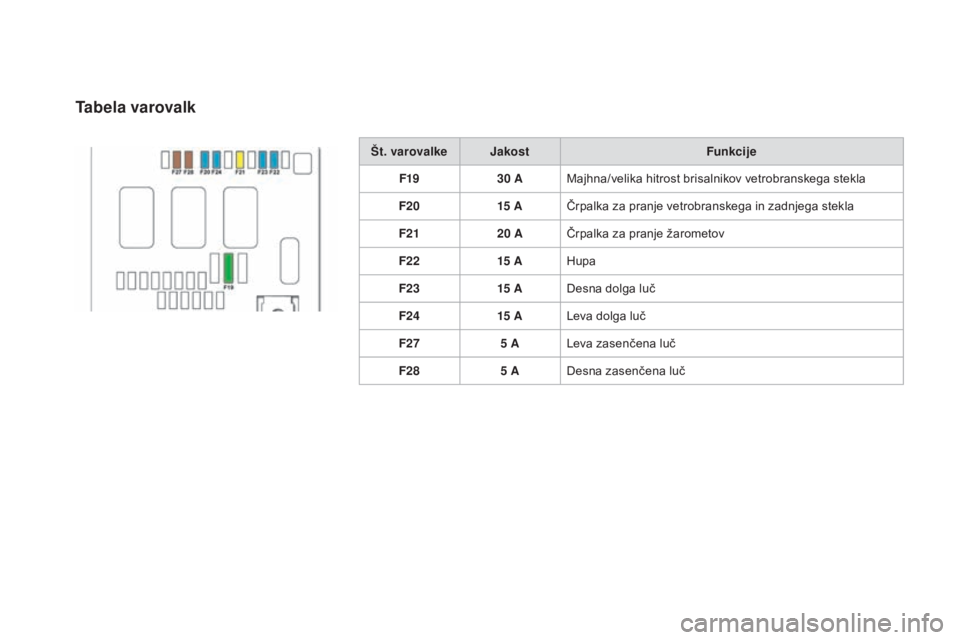

Št. varovalkeJakost Funkcije
F19 30
AMajhna/velika hitrost brisalnikov vetrobranskega stekla
F20 15


AČrpalka za pranje vetrobranskega in zadnjega stekla
F21 20
AČrpalka za pranje žarometov
F22 15


AHupa
F23 15


ADesna dolga luč
F24 15


ALeva dolga luč
F27 5
ALeva zasenčena luč
F28 5
ADesna zasenčena luč
Tabela varovalk
