CITROEN DS4 2017 Notices Demploi (in French)

189

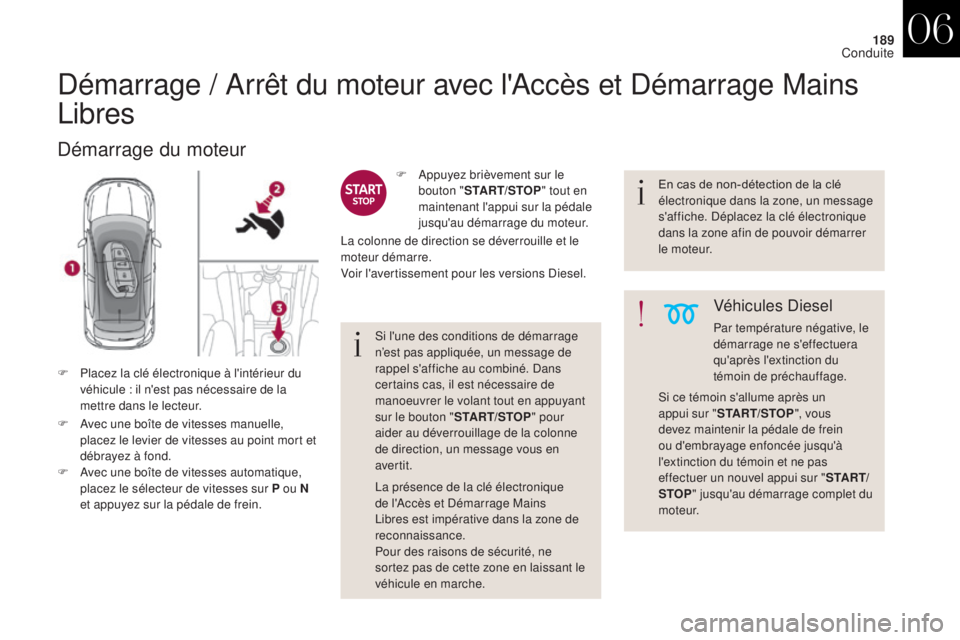

Démarrage / Arrêt du moteur avec l'Accès et Démarrage Mains
Libres
Démarrage du moteur
F Avec une boîte de vitesses manuelle, placez le levier de vitesses au point mort et
débrayez à fond.
F

A
vec une boîte de vitesses automatique,
placez le sélecteur de vitesses sur P ou N
et appuyez sur la pédale de frein. F

A
ppuyez brièvement sur le
bouton " START/STOP " tout en
maintenant l'appui sur la pédale
jusqu'au démarrage du moteur. En cas de non-détection de la clé
électronique dans la zone, un message
s'affiche. Déplacez la clé électronique
dans la zone afin de pouvoir démarrer
le moteur.
Si l'une des conditions de démarrage
n’est pas appliquée, un message de
rappel s'affiche au combiné. Dans
certains cas, il est nécessaire de
manoeuvrer le volant tout en appuyant
sur le bouton " START/STOP" pour
aider au déverrouillage de la colonne
de direction, un message vous en
aver tit.
La présence de la clé électronique
de l'Accès et Démarrage Mains
Libres est impérative dans la zone de
reconnaissance.
Pour des raisons de sécurité, ne
sortez pas de cette zone en laissant le
véhicule en marche.
Véhicules Diesel
Par température négative, le
démarrage ne s'effectuera
qu'après l'extinction du
témoin de préchauffage.
Si ce témoin s'allume après un
appui sur " START/STOP ", vous
devez maintenir la pédale de frein
ou d'embrayage enfoncée jusqu'à
l'extinction du témoin et ne pas
effectuer un nouvel appui sur " S TA R T/
STOP " jusqu'au démarrage complet du
moteur.
La colonne de direction se déverrouille et le
moteur démarre.
Voir l'avertissement pour les versions Diesel.
F

P

lacez la clé électronique à l'intérieur du
véhicule : il n'est pas nécessaire de la
mettre dans le lecteur.
06
Conduite

190

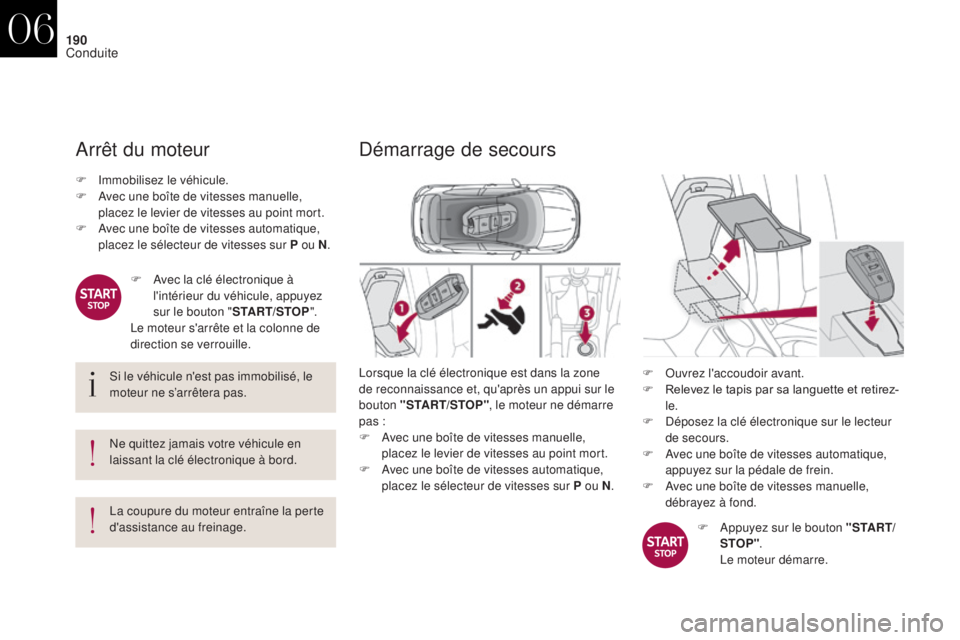

Arrêt du moteur
Si le véhicule n'est pas immobilisé, le
moteur ne s’arrêtera pas.
Ne quittez jamais votre véhicule en
laissant la clé électronique à bord.
La coupure du moteur entraîne la perte
d'assistance au freinage.
F

Imm
obilisez le véhicule.
F

A

vec une boîte de vitesses manuelle,
placez le levier de vitesses au point mort.
F

A

vec une boîte de vitesses automatique,
placez le sélecteur de vitesses sur P ou N .
F
A
vec la clé électronique à
l'intérieur du véhicule, appuyez
sur le bouton " START/STOP".
Le moteur s'arrête et la colonne de
direction se verrouille.
Démarrage de secours
Lorsque la clé électronique est dans la zone
de reconnaissance et, qu'après un appui sur le
bouton "START/STOP" , le moteur ne démarre
pas :
F

A
vec une boîte de vitesses manuelle,
placez le levier de vitesses au point mort.
F

A
vec une boîte de vitesses automatique,
placez le sélecteur de vitesses sur P ou N .F
O uvrez l'accoudoir avant.
F

R
elevez le tapis par sa languette et retirez-
le.
F

D
éposez la clé électronique sur le lecteur
de secours.
F

A
vec une boîte de vitesses automatique,
appuyez sur la pédale de frein.
F

A
vec une boîte de vitesses manuelle,
débrayez à fond.
F

A
ppuyez sur le bouton " S TA R T/
STOP" .
L

e moteur démarre.
06
Conduite

191

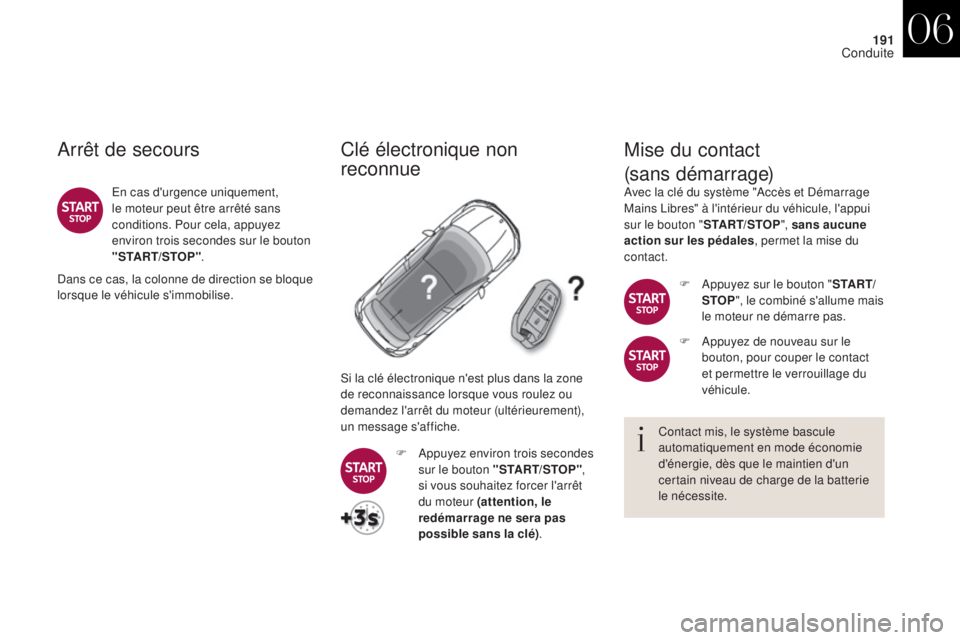

Arrêt de secours
En cas d'urgence uniquement,
le moteur peut être arrêté sans
conditions. Pour cela, appuyez
environ trois secondes sur le bouton
"START/STOP".
Dans ce cas, la colonne de direction se bloque
lorsque le véhicule s'immobilise.
Clé électronique non
reconnue
Si la clé électronique n'est plus dans la zone
de reconnaissance lorsque vous roulez ou
demandez l'arrêt du moteur (ultérieurement),
un message s'affiche.
F

A
ppuyez environ trois secondes
sur le bouton "START/STOP" ,
si vous souhaitez forcer l'arrêt
du moteur (attention, le
redémarrage ne sera pas
possible sans la clé) .
Mise du contact
(sans démarrage)
Avec la clé du système "Accès et Démarrage
Mains Libres" à l'intérieur du véhicule, l'appui
sur le bouton "START/STOP", sans aucune
action sur les pédales , permet la mise du
contact.
F

A
ppuyez sur le bouton " S TA R T/
STOP ", le combiné s'allume mais
le moteur ne démarre pas.
F

A
ppuyez de nouveau sur le
bouton, pour couper le contact
et permettre le verrouillage du
véhicule.
Contact mis, le système bascule
automatiquement en mode économie
d'énergie, dès que le maintien d'un
certain niveau de charge de la batterie
le nécessite.
06
Conduite

192

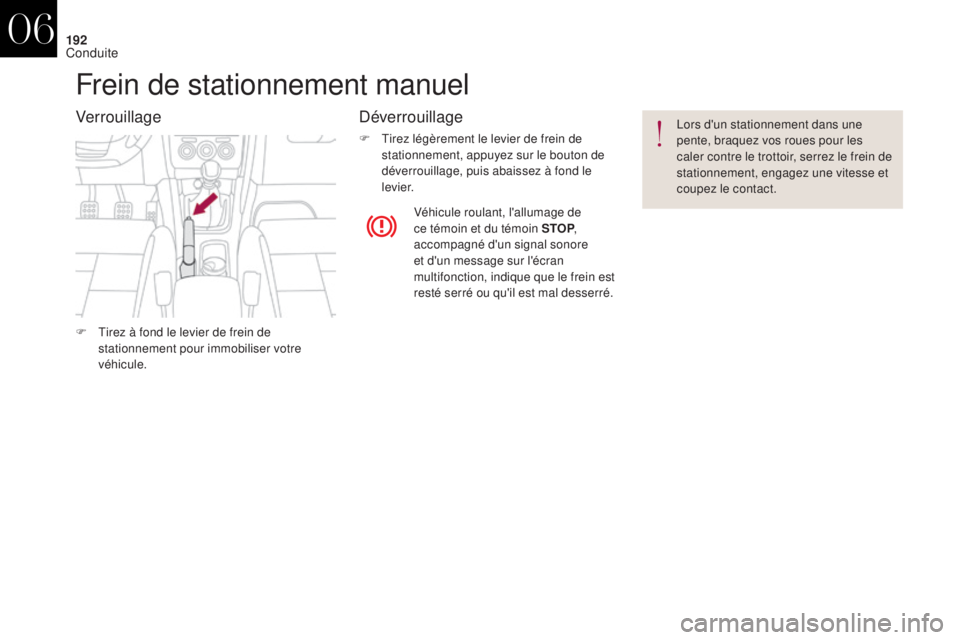

Frein de stationnement manuel
VerrouillageDéverrouillage
F Tirez légèrement le levier de frein de
stationnement, appuyez sur le bouton de
déverrouillage, puis abaissez à fond le
levier. Lors d'un stationnement dans une
pente, braquez vos roues pour les
caler contre le trottoir, serrez le frein de
stationnement, engagez une vitesse et
coupez le contact.
Véhicule roulant, l'allumage de
ce témoin et du témoin STOP ,
accompagné d'un signal sonore
et d'un message sur l'écran
multifonction, indique que le frein est
resté serré ou qu'il est mal desserré.
F

T

irez à fond le levier de frein de
stationnement pour immobiliser votre
véhicule.
06
Conduite

193

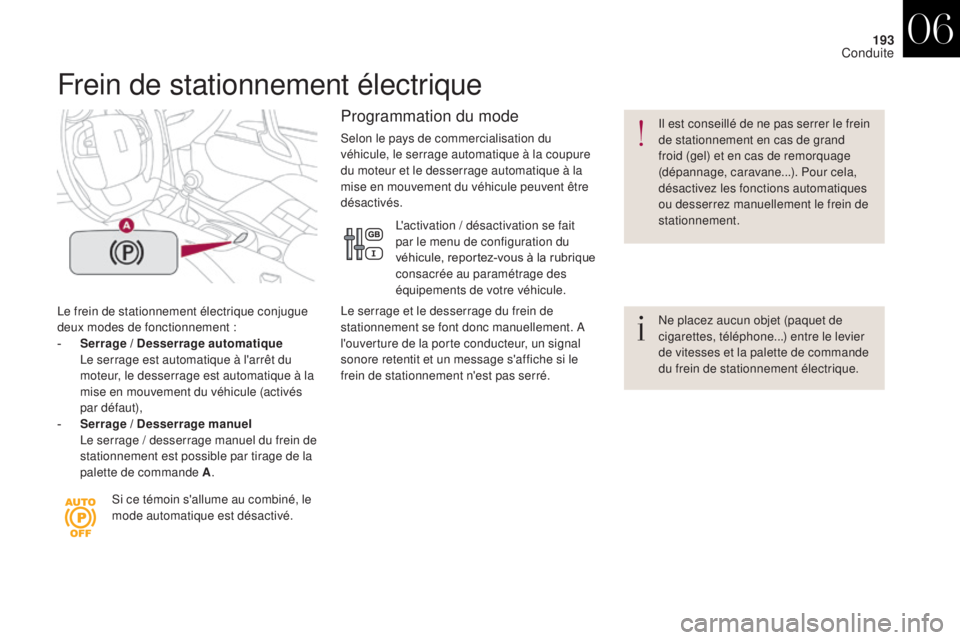

Frein de stationnement électrique
Le frein de stationnement électrique conjugue
deux modes de fonctionnement :
-
S
errage / Desserrage automatique
L

e serrage est automatique à l'arrêt du
moteur, le desserrage est automatique à la
mise en mouvement du véhicule (activés
par défaut),
-

S
errage / Desserrage manuel
L

e serrage / desserrage manuel du frein de
stationnement est possible par tirage de la
palette de commande A . Ne placez aucun objet (paquet de
cigarettes, téléphone...) entre le levier
de vitesses et la palette de commande
du frein de stationnement électrique. Il est conseillé de ne pas serrer le frein
de stationnement en cas de grand
froid (gel) et en cas de remorquage
(dépannage, caravane...). Pour cela,
désactivez les fonctions automatiques
ou desserrez manuellement le frein de
stationnement.
Si ce témoin s'allume au combiné, le
mode automatique est désactivé.
Programmation du mode
Selon le pays de commercialisation du
véhicule, le serrage automatique à la coupure
du moteur et le desserrage automatique à la
mise en mouvement du véhicule peuvent être
désactivés. L'activation / désactivation se fait
par le menu de configuration du
véhicule, reportez-vous à la rubrique
consacrée au paramétrage des
équipements de votre véhicule.
Le serrage et le desserrage du frein de
stationnement se font donc manuellement. A
l'ouverture de la porte conducteur, un signal
sonore retentit et un message s'affiche si le
frein de stationnement n'est pas serré.
06
Conduite

194

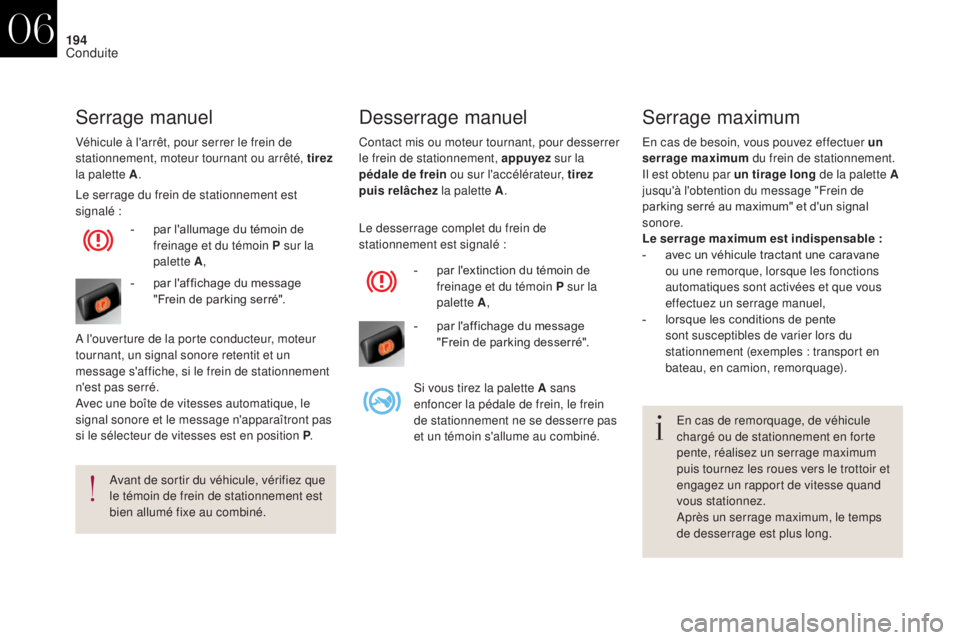

Contact mis ou moteur tournant, pour desserrer
le frein de stationnement, appuyez sur la
pédale de frein ou sur l'accélérateur, tirez
puis relâchez la palette A.
Desserrage manuel
Avant de sortir du véhicule, vérifiez que
le témoin de frein de stationnement est
bien allumé fixe au combiné.
Serrage manuel
Véhicule à l'arrêt, pour serrer le frein de
stationnement, moteur tournant ou arrêté, tirez
la palette A .
Le serrage du frein de stationnement est
signalé : -

p
ar l'allumage du témoin de
freinage et du témoin P sur la
palette A ,
-

p
ar l'affichage du message
"Frein de parking serré".
A l'ouverture de la porte conducteur, moteur
tournant, un signal sonore retentit et un
message s'affiche, si le frein de stationnement
n'est pas serré.
Avec une boîte de vitesses automatique, le
signal sonore et le message n'apparaîtront pas
si le sélecteur de vitesses est en position P .Le desserrage complet du frein de
stationnement est signalé :
-

p
ar l'extinction du témoin de
freinage et du témoin P sur la
palette A ,
-

p
ar l'affichage du message
"Frein de parking desserré".
Si vous tirez la palette A sans
enfoncer la pédale de frein, le frein
de stationnement ne se desserre pas
et un témoin s'allume au combiné.
Serrage maximum
En cas de besoin, vous pouvez effectuer un
serrage maximum du frein de stationnement.
Il est obtenu par un tirage long de la palette
A
jusqu'à l'obtention du message "Frein de
parking serré au maximum" et d'un signal
sonore.
Le serrage maximum est indispensable :
-

a
vec un véhicule tractant une caravane
ou une remorque, lorsque les fonctions
automatiques sont activées et que vous
effectuez un serrage manuel,
-

l
orsque les conditions de pente
sont susceptibles de varier lors du
stationnement (exemples : transport en
bateau, en camion, remorquage).
En cas de remorquage, de véhicule
chargé ou de stationnement en forte
pente, réalisez un serrage maximum
puis tournez les roues vers le trottoir et
engagez un rapport de vitesse quand
vous stationnez.
Après un serrage maximum, le temps
de desserrage est plus long.
06
Conduite

195

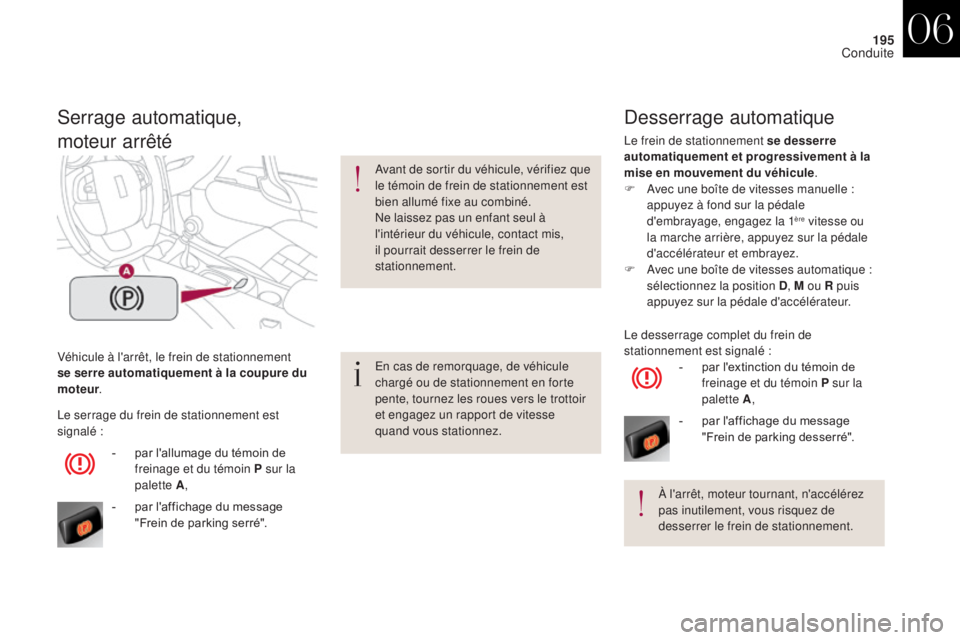

Véhicule à l'arrêt, le frein de stationnement
se serre automatiquement à la coupure du
moteur.
Serrage automatique,
moteur arrêté
En cas de remorquage, de véhicule
chargé ou de stationnement en forte
pente, tournez les roues vers le trottoir
et engagez un rapport de vitesse
quand vous stationnez. Avant de sortir du véhicule, vérifiez que
le témoin de frein de stationnement est
bien allumé fixe au combiné.
Ne laissez pas un enfant seul à
l'intérieur du véhicule, contact mis,
il pourrait desserrer le frein de
stationnement.
-

p

ar l'allumage du témoin de
freinage et du témoin P sur la
palette A ,
-

p

ar l'affichage du message
"Frein de parking serré".
Le serrage du frein de stationnement est
signalé :
Desserrage automatique
Le frein de stationnement se desserre
automatiquement et progressivement à la
mise en mouvement du véhicule
.
F

A
vec une boîte de vitesses manuelle :
appuyez à fond sur la pédale
d'embrayage, engagez la 1
ère vitesse ou
la marche arrière, appuyez sur la pédale
d'accélérateur et embrayez.
F

A

vec une boîte de vitesses automatique :
sélectionnez la position D , M ou R puis
appuyez sur la pédale d'accélérateur.
À l'arrêt, moteur tournant, n'accélérez
pas inutilement, vous risquez de
desserrer le frein de stationnement.
Le desserrage complet du frein de
stationnement est signalé :
-

p

ar l'extinction du témoin de
freinage et du témoin P sur la
palette A ,
-

p

ar l'affichage du message
"Frein de parking desserré".
06
Conduite

196

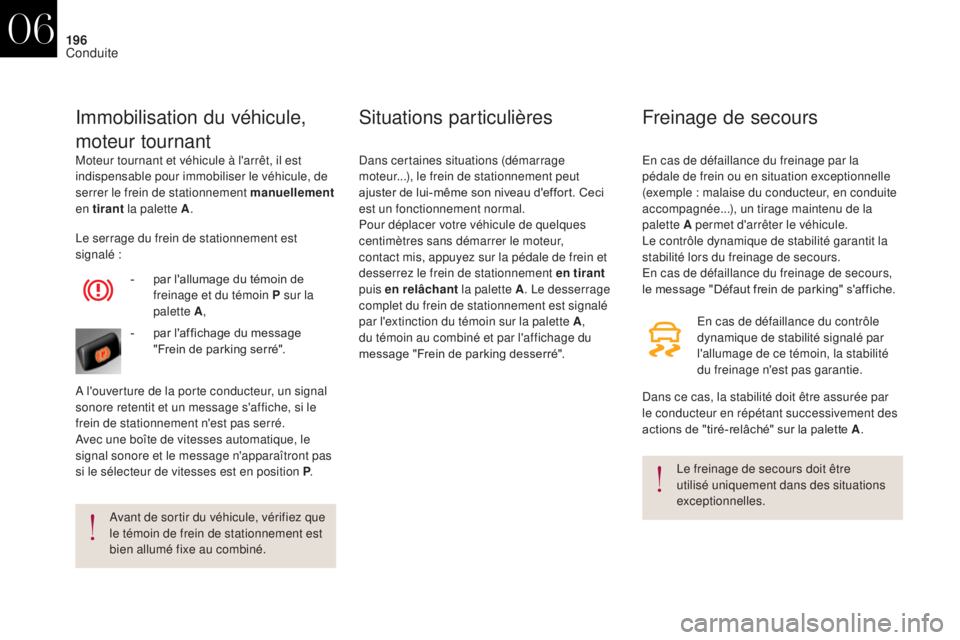

Moteur tournant et véhicule à l'arrêt, il est
indispensable pour immobiliser le véhicule, de
serrer le frein de stationnement manuellement
en tirant la palette A .
Immobilisation du véhicule,
moteur tournant
Le freinage de secours doit être
utilisé uniquement dans des situations
exceptionnelles.
Avant de sortir du véhicule, vérifiez que
le témoin de frein de stationnement est
bien allumé fixe au combiné.
Le serrage du frein de stationnement est
signalé :
-

p

ar l'allumage du témoin de
freinage et du témoin P sur la
palette A ,
-

p

ar l'affichage du message
"Frein de parking serré".
A l'ouverture de la porte conducteur, un signal
sonore retentit et un message s'affiche, si le
frein de stationnement n'est pas serré.
Avec une boîte de vitesses automatique, le
signal sonore et le message n'apparaîtront pas
si le sélecteur de vitesses est en position P .
Situations particulières
Dans certaines situations (démarrage
moteur...), le frein de stationnement peut
ajuster de lui-même son niveau d'effort. Ceci
est un fonctionnement normal.
Pour déplacer votre véhicule de quelques
centimètres sans démarrer le moteur,
contact mis, appuyez sur la pédale de frein et
desserrez le frein de stationnement en tirant
puis en relâchant la palette A. Le desserrage
complet du frein de stationnement est signalé
par l'extinction du témoin sur la palette A ,
du témoin au combiné et par l'affichage du
message "Frein de parking desserré".
Freinage de secours
En cas de défaillance du contrôle
dynamique de stabilité signalé par
l'allumage de ce témoin, la stabilité
du freinage n'est pas garantie.
En cas de défaillance du freinage par la
pédale de frein ou en situation exceptionnelle
(exemple : malaise du conducteur, en conduite
accompagnée...), un tirage maintenu de la
palette A permet d'arrêter le véhicule.
Le contrôle dynamique de stabilité garantit la
stabilité lors du freinage de secours.
En cas de défaillance du freinage de secours,
le message "Défaut frein de parking" s'affiche.
Dans ce cas, la stabilité doit être assurée par
le conducteur en répétant successivement des
actions de "tiré-relâché" sur la palette A
.
06
Conduite

197

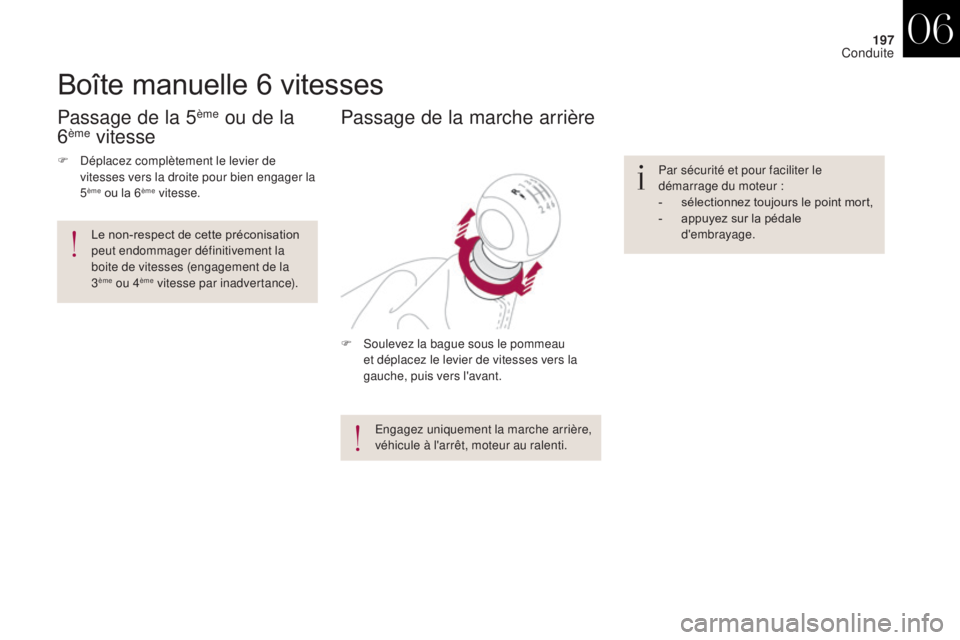

Boîte manuelle 6 vitesses
F Soulevez la bague sous le pommeau et déplacez le levier de vitesses vers la
gauche, puis vers l'avant.
Passage de la marche arrière
Par sécurité et pour faciliter le
démarrage du moteur :
-

s
électionnez toujours le point mort,
-

a
ppuyez sur la pédale
d'embrayage.
Engagez uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Passage de la 5ème ou de la
6ème vitesse
F Déplacez complètement le levier de
vitesses vers la droite pour bien engager la
5
ème ou la 6ème vitesse.
Le non-respect de cette préconisation
peut endommager définitivement la
boite de vitesses (engagement de la
3
ème ou 4ème vitesse par inadvertance).
06
Conduite

198

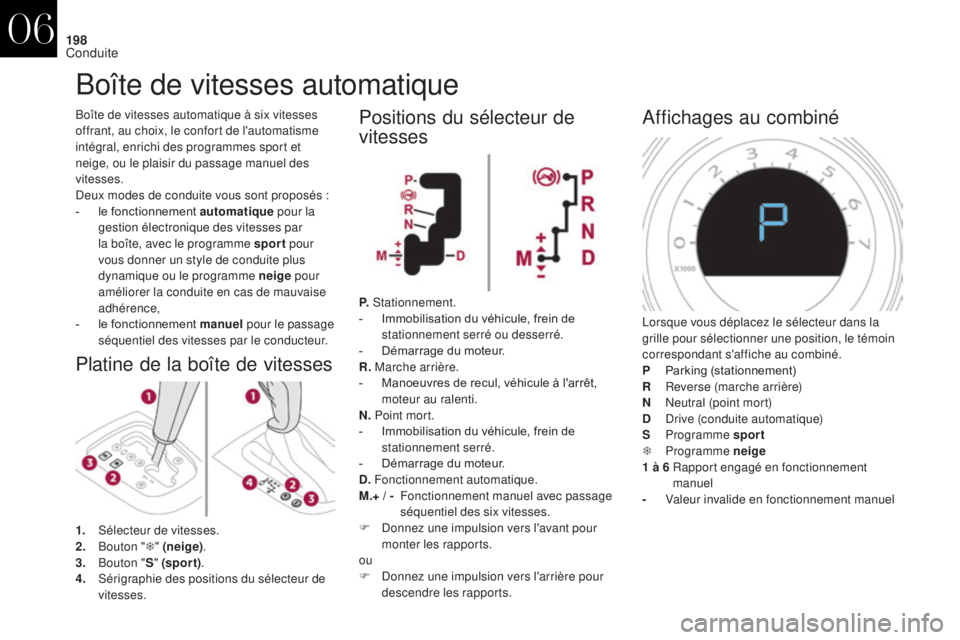

Boîte de vitesses automatique
Platine de la boîte de vitesses
Boîte de vitesses automatique à six vitesses
offrant, au choix, le confort de l'automatisme
intégral, enrichi des programmes sport et
neige, ou le plaisir du passage manuel des
vitesses.
Deux modes de conduite vous sont proposés :
-
l
e fonctionnement automatique pour la
gestion électronique des vitesses par
la boîte, avec le programme sport pour
vous donner un style de conduite plus
dynamique ou le programme neige pour
améliorer la conduite en cas de mauvaise
adhérence,
-

l
e fonctionnement manuel pour le passage
séquentiel des vitesses par le conducteur.
1.
Sél

ecteur de vitesses.
2.
B

outon " T" (neige) .
3.
B

outon " S" (spor t) .
4.
Sé

rigraphie des positions du sélecteur de
vitesses.Positions du sélecteur de
vitesses
P. Stationnement.
- I mmobilisation du véhicule, frein de
stationnement serré ou desserré.
-

D
émarrage du moteur.
R. Marche arrière.
-

M
anoeuvres de recul, véhicule à l'arrêt,
moteur au ralenti.
N. Point mort.
-

I
mmobilisation du véhicule, frein de
stationnement serré.
-

D
émarrage du moteur.
D. Fonctionnement automatique.
M.+ / -

F
onctionnement manuel avec passage
séquentiel des six vitesses.
F

D
onnez une impulsion vers l'avant pour
monter les rapports.
ou
F

D
onnez une impulsion vers l'arrière pour
descendre les rapports.
Affichages au combiné
Lorsque vous déplacez le sélecteur dans la
grille pour sélectionner une position, le témoin
correspondant s'affiche au combiné.
P

P
arking (stationnement)
R

R
everse (marche arrière)
N

N
eutral (point mort)
D

D
rive (conduite automatique)
S
Programme sport
T
Programme neige
1 à 6

Ra
pport engagé en fonctionnement
manuel
-

V
aleur invalide en fonctionnement manuel
06
Conduite
