CITROEN DS4 2017 Notices Demploi (in French)

299
08
En cas de panne

CARACTÉRISTIQUES TECHNIQUES

09

302
Motorisations
Caractéristiques des
motorisations
Les caractéristiques de la motorisation
(cylindrée, puissance maxi, régime maxi,
énergie, émission de CO
2...) liée à votre
véhicule sont mentionnées sur le certificat
d'immatriculation, ainsi que dans la
documentation commerciale.
Ces caractéristiques correspondent aux
valeurs homologuées au banc moteur, selon
les conditions définies par la réglementation
européenne (directive 1999/99/CE).
Pour plus d'informations, adressez-vous au
réseau CITROËN ou à un atelier qualifié.
Masses
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées à votre véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, adressez-vous au
réseau CITROËN ou à un atelier qualifié.
La masse en ordre de marche est égale à la
masse à vide + conducteur (75 kg).
Les valeurs de MTR A et de charges
remorquables indiquées sont valables pour
une altitude maximale de 1 000 mètres.
La valeur de charge remorquable doit être
réduite de 10% par tranche de 1 000 mètres
supplémentaires.
La masse de la remorque freinée peut être,
dans la limite de la MTR A, augmentée dans
la mesure où l'on réduit d'autant la MTAC du
véhicule tracteur.
Le poids recommandé sur flèche correspond
au poids admis sur la rotule d'attelage
(démontable avec ou sans outil).
M TAC :

ma
sse maximale techniquement
admissible en charge.
MTR A : masse totale roulante autorisée. Des températures extérieures élevées
peuvent entraîner des baisses de
per formance du véhicule pour protéger
le moteur. Lorsque la température
extérieure est supérieure à 37°C,
limitez la masse remorquée.
Lorsque la température extérieure
est élevée, il est conseillé de laisser
tourner le moteur 1 à 2 minutes après
l’arrêt du véhicule pour faciliter son
refroidissement. Le remorquage avec un véhicule
tracteur peu chargé peut dégrader sa
tenue de route.
Tracter une remorque augmente la
distance de freinage.
Dans le cas d'un véhicule tracteur, ne
faites jamais dépasser la vitesse de
100 km/h (respectez la législation en
vigueur dans votre pays).
09
Caractéristiques techniques

303

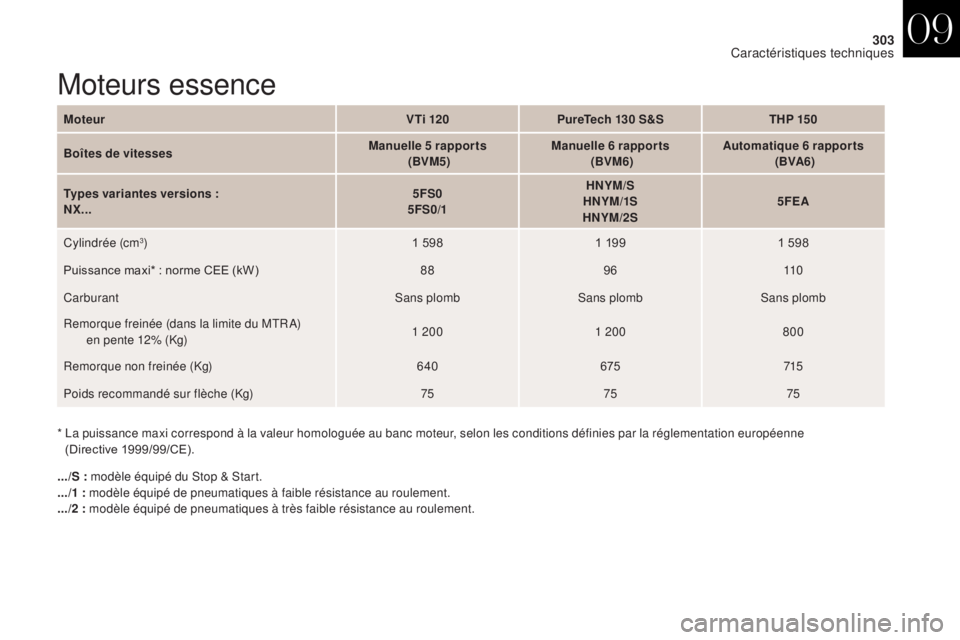

Moteurs essence
.../S : modèle équipé du Stop & Start.
.../1 : modèle équipé de pneumatiques à faible résistance au roulement.
.../2 : modèle équipé de pneumatiques à très faible résistance au roulement.
*

L
a puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne
(Directive
1
999/99/CE).
Moteur
V Ti 120PureTech 130 S&S THP 15 0
Boîtes de vitesses Manuelle 5 rapports

(BVM5) Manuelle 6 rapports

(BVM6) Automatique 6 rapports

(BVA6)
Types variantes versions :
NX... 5FS0
5FS0/1 HNYM/S
HNYM/1S
HNYM/2S 5FEA
Cylindrée (cm
3) 1 5981 1991 598
Puissance maxi* : norme CEE (kW) 889611 0
Carburant Sans plombSans plombSans plomb
Remorque freinée (dans la limite du MTR A)
e

n pente 12% (Kg) 1 200
1 200 800
Remorque non freinée (Kg) 640675715
Poids recommandé sur flèche (Kg) 757575
09
Caractéristiques techniques

304
.../S : modèle équipé du Stop & Start.
.../1 : modèle équipé de pneumatiques à faible résistance au roulement.
*

L
a puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne
(Directive
1
999/99/CE).

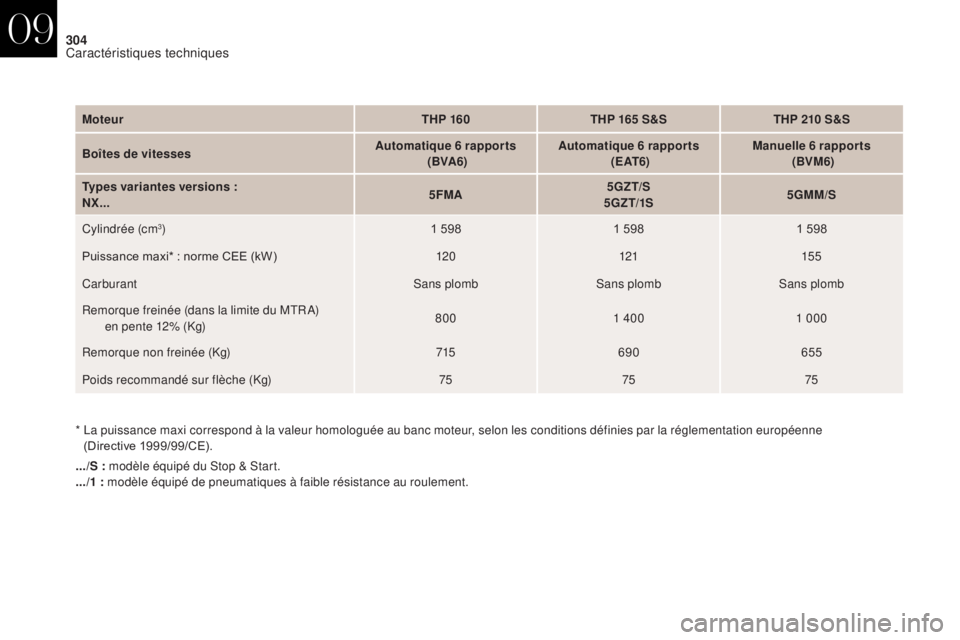

Moteur
THP 160THP 165 S&S THP 210 S&S
Boîtes de vitesses Automatique 6 rapports

(BVA6) Automatique 6 rapports

( E AT 6 ) Manuelle 6 rapports

(BVM6)
Types variantes versions :
NX... 5FMA5GZT/S
5GZ T/1S 5GMM/S
Cylindrée (cm
3) 1 5981 5981 598
Puissance maxi* : norme CEE (kW) 120121155
Carburant Sans plombSans plombSans plomb
Remorque freinée (dans la limite du MTR A)
e

n pente 12% (Kg) 800
1 400 1 000
Remorque non freinée (Kg) 715690 655
Poids recommandé sur flèche (Kg) 757575
09
Caractéristiques techniques

305
Moteurs Diesel
.../S : modèle équipé du Stop & Start.
.../1 : modèle équipé de pneumatiques à faible résistance au roulement.
.../2 : modèle équipé de pneumatiques à très faible résistance au roulement.
*

L
a puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne
(Directive
1
999/99/CE).
Moteur
BlueHDi 100e-HDi 115 BlueHDi 115 S&S
Boîtes de vitesses Manuelle 5 rapports
(BVM5) Manuelle 6 rapports
(BVM6) Manuelle 6 rapports
(BVM6) Automatique
6

rapports
( E AT 6 )
Types variantes versions :
NX... BHY9HD8/S
9HD8/1S BHXM/S
BHXM/1S -/2S -/3S BHX T/1S
BHX T/2S
Cylindrée (cm
3) 1 5601 560 1 560
Puissance maxi* : norme CEE (kW) 7384 85
Carburant
ga

zole
ga
zole
ga
zole
Remorque freinée (dans la limite du MTR A)
e

n pente 12% (Kg) 1 250
1 300 1 300 1 200
Remorque non freinée 630680 680640
Poids recommandé sur flèche 75757575
09
Caractéristiques techniques

306
* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne (Directive 1 999/99/CE).
.../S : modèle équipé du Stop & Start.
.../1 : modèle équipé de pneumatiques à faible résistance au roulement.
.../2 : modèle équipé de pneumatiques à très faible résistance au roulement.

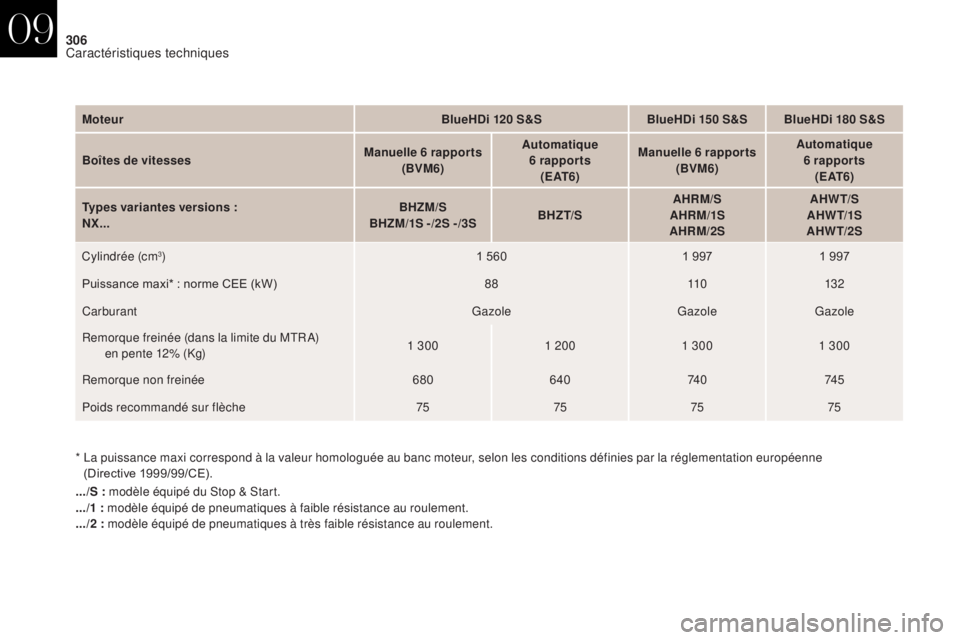

Moteur
BlueHDi 120 S&SBlueHDi 150 S&S BlueHDi 180 S&S
Boîtes de vitesses Manuelle 6 rapports
(BVM6) Automatique
6

rapports
( E AT 6 ) Manuelle 6 rapports
(BVM6) Automatique
6

rapports
( E AT 6 )
Types variantes versions :
NX... BHZM/S
BHZM/1S -/2S -/3S BHZT/SAHRM/S
AHRM/1S
AHRM/2S AHW T/S
AHW T/1S
AHW T/2S
Cylindrée (cm
3) 1 5601 9971 997
Puissance maxi* : norme CEE (kW) 8811 0132
Carburant
ga

zole
ga
zole
ga
zole
Remorque freinée (dans la limite du MTR A)
e

n pente 12% (Kg) 1 300
1 2001 300 1 300
Remorque non freinée 680640 74 074 5
Poids recommandé sur flèche 75757575
09
Caractéristiques techniques

307

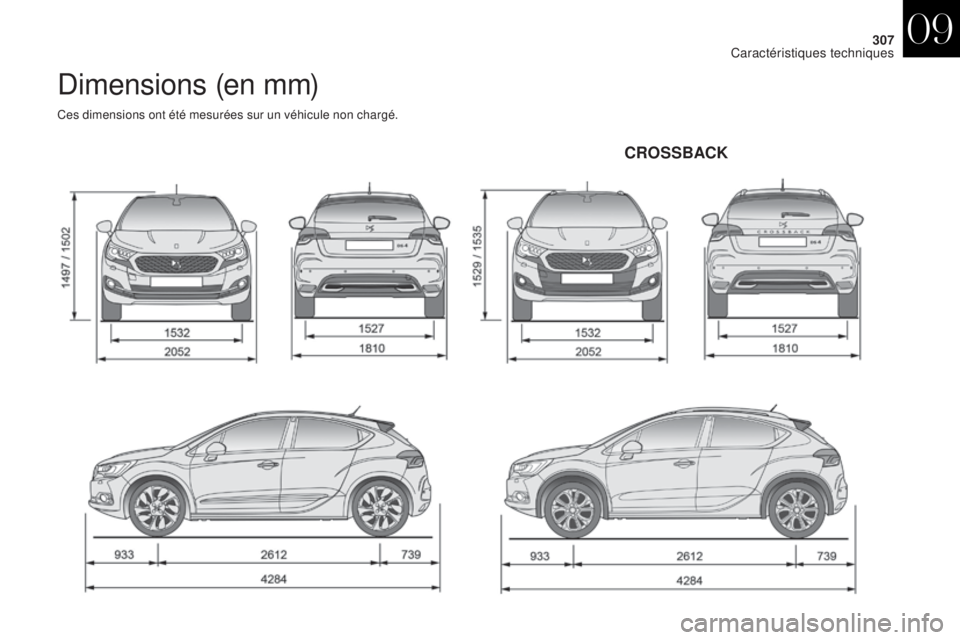

Dimensions (en mm)
Ces dimensions ont été mesurées sur un véhicule non chargé.
CROSSBACK
09
Caractéristiques techniques

308

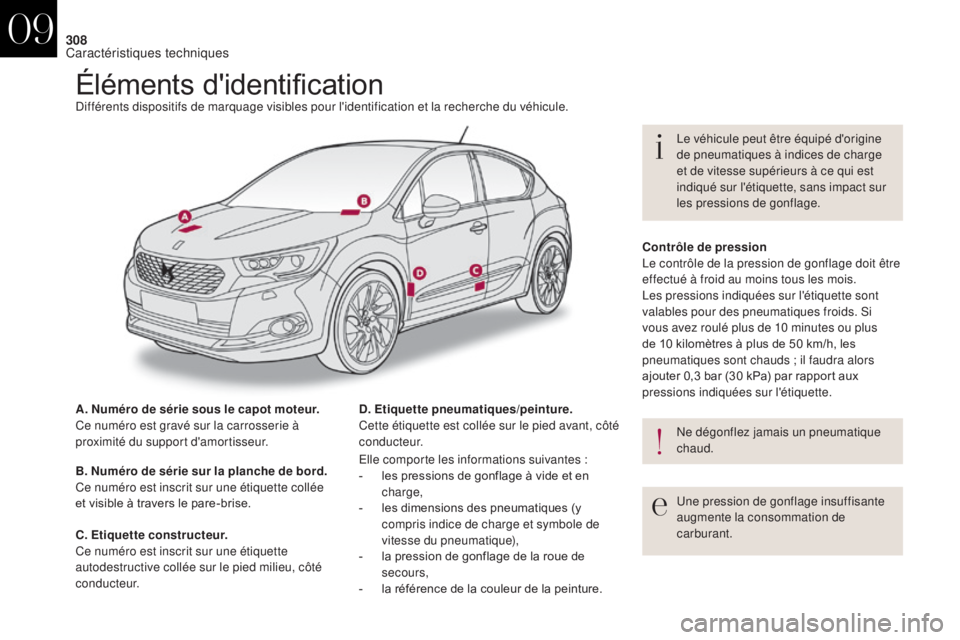

Éléments d'identificationDifférents dispositifs de marquage visibles pour l'identification et la recherche du véhicule.
A. Numéro de série sous le capot moteur.
Ce numéro est gravé sur la carrosserie à
proximité du support d'amortisseur.
B. Numéro de série sur la planche de bord.
Ce numéro est inscrit sur une étiquette collée
et visible à travers le pare-brise.D. Etiquette pneumatiques/peinture.
Cette étiquette est collée sur le pied avant, côté
c o n d u c t e u r.
Une pression de gonflage insuffisante
augmente la consommation de
carburant. Le véhicule peut être équipé d'origine
de pneumatiques à indices de charge
et de vitesse supérieurs à ce qui est
indiqué sur l'étiquette, sans impact sur
les pressions de gonflage.
C. Etiquette constructeur.
Ce numéro est inscrit sur une étiquette
autodestructive collée sur le pied milieu, côté
c o n d u c t e u r. Elle comporte les informations suivantes :
-

l
es pressions de gonflage à vide et en
charge,
-

l
es dimensions des pneumatiques (y
compris indice de charge et symbole de
vitesse du pneumatique),
-

l
a pression de gonflage de la roue de
secours,
-

l
a référence de la couleur de la peinture.Contrôle de pression
Le contrôle de la pression de gonflage doit être
effectué à froid au moins tous les mois.
Les pressions indiquées sur l'étiquette sont
valables pour des pneumatiques froids. Si
vous avez roulé plus de 10 minutes ou plus
de 10
kilomètres à plus de 50 km/h, les
pneumatiques sont chauds ; il faudra alors
ajouter 0,3 bar (30 kPa) par rapport aux
pressions indiquées sur l'étiquette.
Ne dégonflez jamais un pneumatique
chaud.
09
Caractéristiques techniques
