CITROEN DS4 2017 Notices Demploi (in French)

08

260

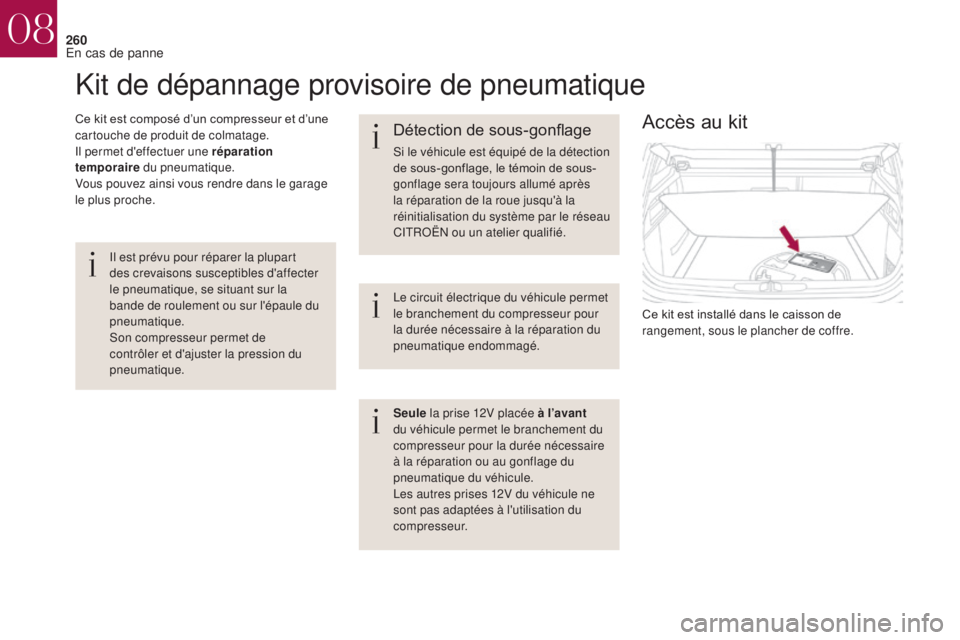

Kit de dépannage provisoire de pneumatique
Ce kit est composé d’un compresseur et d’une
cartouche de produit de colmatage.
Il permet d'effectuer une réparation
temporaire du pneumatique.
Vous pouvez ainsi vous rendre dans le garage
le plus proche.Accès au kit
Ce kit est installé dans le caisson de
rangement, sous le plancher de coffre.
Il est prévu pour réparer la plupart
des crevaisons susceptibles d'affecter
le pneumatique, se situant sur la
bande de roulement ou sur l'épaule du
pneumatique.
Son compresseur permet de
contrôler et d'ajuster la pression du
pneumatique.
Le circuit électrique du véhicule permet
le branchement du compresseur pour
la durée nécessaire à la réparation du
pneumatique endommagé.
Détection de sous-gonflage
Si le véhicule est équipé de la détection
de sous-gonflage, le témoin de sous-
gonflage sera toujours allumé après
la réparation de la roue jusqu'à la
réinitialisation du système par le réseau
CITROËN ou un atelier qualifié.
Seule
la prise 12V placée à l’avant
du véhicule permet le branchement du
compresseur pour la durée nécessaire
à la réparation ou au gonflage du
pneumatique du véhicule.
Les autres prises 12V du véhicule ne
sont pas adaptées à l'utilisation du
compresseur.
08
En cas de panne

261
L'autocollant de limitation de vitesse H
doit être collé sur le volant du véhicule
pour vous rappeler qu'une roue est en
usage temporaire.
Ne dépassez pas la vitesse de 80 km/h
en roulant avec un pneumatique réparé
à l'aide de ce type de kit.

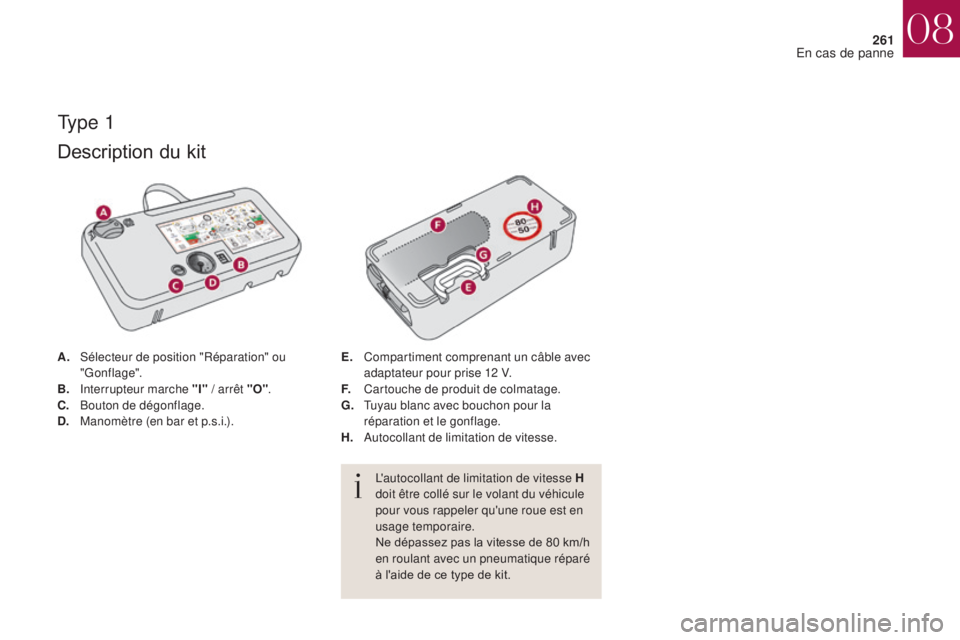

Description du kit
A. Sélecteur de position "Réparation" ou "go nflage".
B.
In

terrupteur marche "I" / arrêt "O".
C.
B

outon de dégonflage.
D.
M

anomètre (en bar et p.s.i.). E. C
ompartiment comprenant un câble avec
adaptateur pour prise 12 V.
F.
C

artouche de produit de colmatage.
G.
T

uyau blanc avec bouchon pour la
réparation et le gonflage.
H.
A

utocollant de limitation de vitesse.
Ty p e 1
08
En cas de panne

262
Ne mettez pas en marche le
compresseur avant d'avoir raccordé le
tuyau blanc à la valve du pneumatique :
le produit de colmatage se répandrait à
l 'ex t é r i e u r.

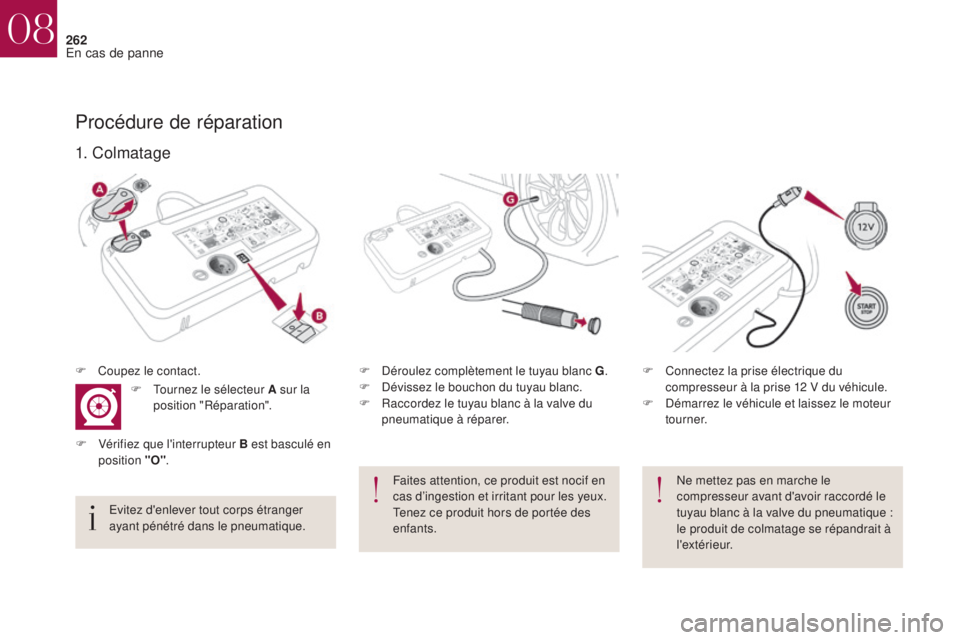

1. Colmatage
F Déroulez complètement le tuyau blanc G .
F D évissez le bouchon du tuyau blanc.
F

R
accordez le tuyau blanc à la valve du
pneumatique à réparer.
Procédure de réparation
Evitez d'enlever tout corps étranger
ayant pénétré dans le pneumatique. F

C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F
D
émarrez le véhicule et laissez le moteur
tourner.
F

C

oupez le contact.
Faites attention, ce produit est nocif en
cas d’ingestion et irritant pour les yeux.
Tenez ce produit hors de portée des
enfants.
F

T
ournez le sélecteur A sur la
position "Réparation".
F

V

érifiez que l'interrupteur B est basculé en
position "O" .
08
En cas de panne

263

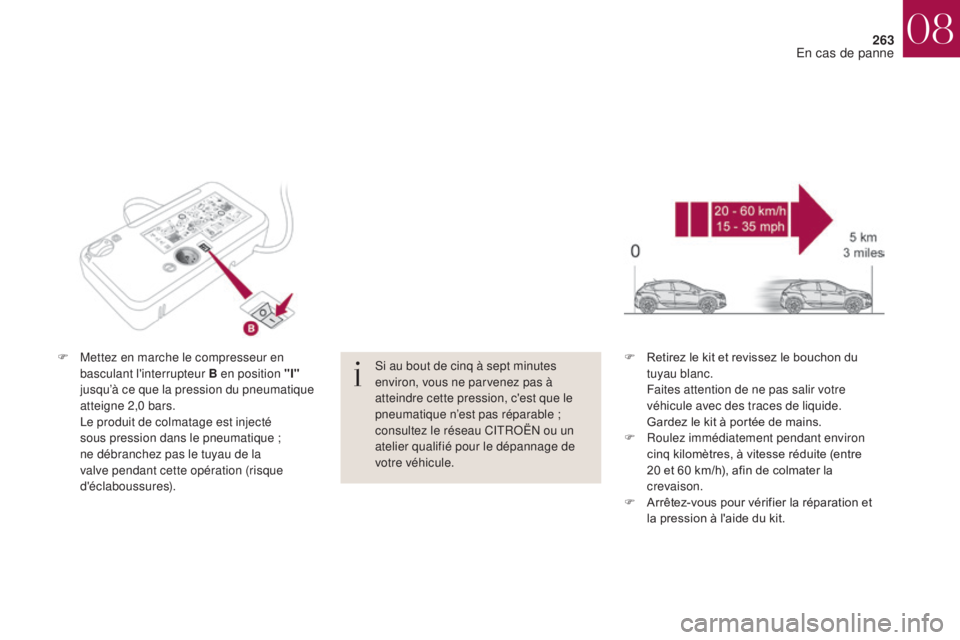

F Mettez en marche le compresseur en basculant l'interrupteur B en position "I"
jusqu’à ce que la pression du pneumatique
atteigne 2,0 bars.
L

e produit de colmatage est injecté
sous pression dans le pneumatique
;
ne débranchez pas le tuyau de la
valve pendant cette opération (risque
d'éclaboussures). F
R etirez le kit et revissez le bouchon du
tuyau blanc.
F

aites attention de ne pas salir votre
véhicule avec des traces de liquide.
Gardez le kit à portée de mains.
F

R
oulez immédiatement pendant environ
cinq kilomètres, à vitesse réduite (entre
20
et 60 km/h), afin de colmater la
crevaison.
F

A
rrêtez-vous pour vérifier la réparation et
la pression à l'aide du kit.
Si au bout de cinq à sept minutes
environ, vous ne parvenez pas à
atteindre cette pression, c'est que le
pneumatique n’est pas réparable ;
consultez le réseau CITROËN ou un
atelier qualifié pour le dépannage de
votre véhicule.
08
En cas de panne

264

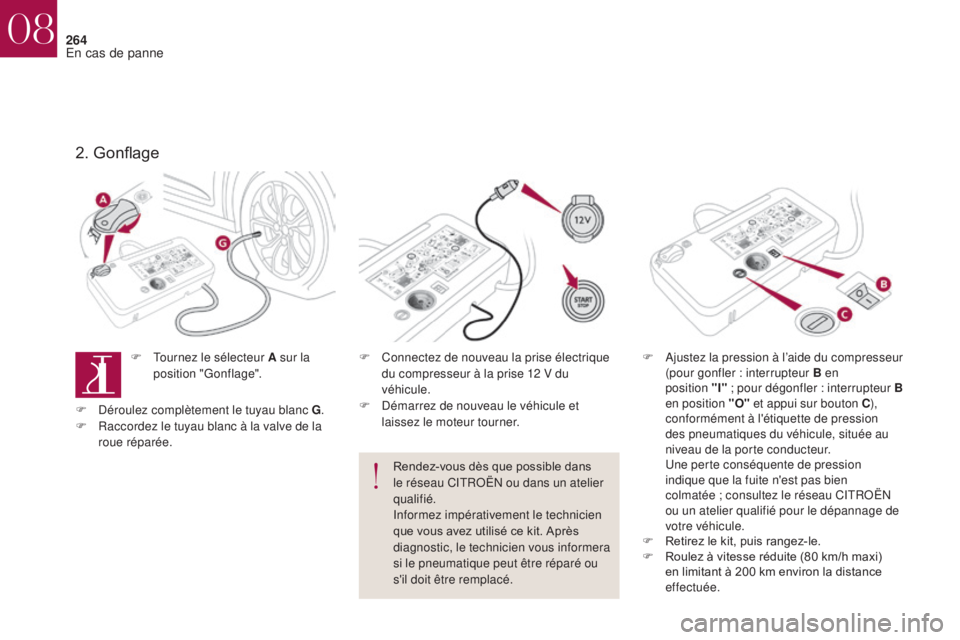

2. Gonflage
F Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur B en
position
"

I" ; pour dégonfler : interrupteur

B

en position "O" et appui sur bouton C ),
conformément à l'étiquette de pression
des pneumatiques du véhicule, située au
niveau de la porte conducteur.
U

ne perte conséquente de pression
indique que la fuite n'est pas bien
colmatée
; consultez le réseau CITROËN
ou un atelier qualifié pour le dépannage de
votre véhicule.
F

R
etirez le kit, puis rangez-le.
F

R
oulez à vitesse réduite (80 km/h maxi)
en limitant à 200 km environ la distance
effectuée.
F
T
ournez le sélecteur A sur la
position "
gon

flage". F
C
onnectez de nouveau la prise électrique
du compresseur à la prise 12 V du
véhicule.
F

D

émarrez de nouveau le véhicule et
laissez le moteur tourner.
Rendez-vous dès que possible dans
le réseau CITROËN ou dans un atelier
qualifié.
Informez impérativement le technicien
que vous avez utilisé ce kit. Après
diagnostic, le technicien vous informera
si le pneumatique peut être réparé ou
s'il doit être remplacé.
F

D

éroulez complètement le tuyau blanc G .
F

R

accordez le tuyau blanc à la valve de la
roue réparée.
08
En cas de panne

265

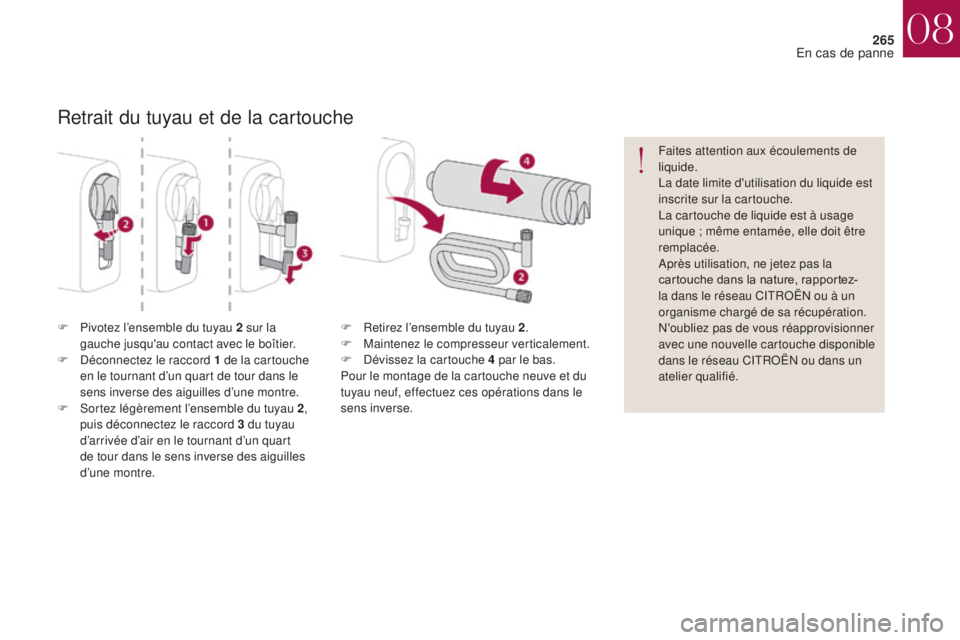

Retrait du tuyau et de la cartouche
F Pivotez l’ensemble du tuyau 2 sur la gauche jusqu'au contact avec le boîtier.
F

D
éconnectez le raccord 1 de la cartouche
en le tournant d’un quart de tour dans le
sens inverse des aiguilles d’une montre.
F

S
ortez légèrement l’ensemble du tuyau 2 ,
puis déconnectez le raccord 3 du tuyau
d’arrivée d’air en le tournant d’un quart
de tour dans le sens inverse des aiguilles
d’une montre. Faites attention aux écoulements de
liquide.
La date limite d'utilisation du liquide est
inscrite sur la cartouche.
La cartouche de liquide est à usage
unique ; même entamée, elle doit être
remplacée.
Après utilisation, ne jetez pas la
cartouche dans la nature, rapportez-
la dans le réseau CITROËN ou à un
organisme chargé de sa récupération.
N'oubliez pas de vous réapprovisionner
avec une nouvelle cartouche disponible
dans le réseau CITROËN ou dans un
atelier qualifié.
F
R etirez l’ensemble du tuyau 2
.
F M aintenez le compresseur verticalement.
F

D
évissez la cartouche 4 par le bas.
Pour le montage de la cartouche neuve et du
tuyau neuf, effectuez ces opérations dans le
sens inverse.
08
En cas de panne

266

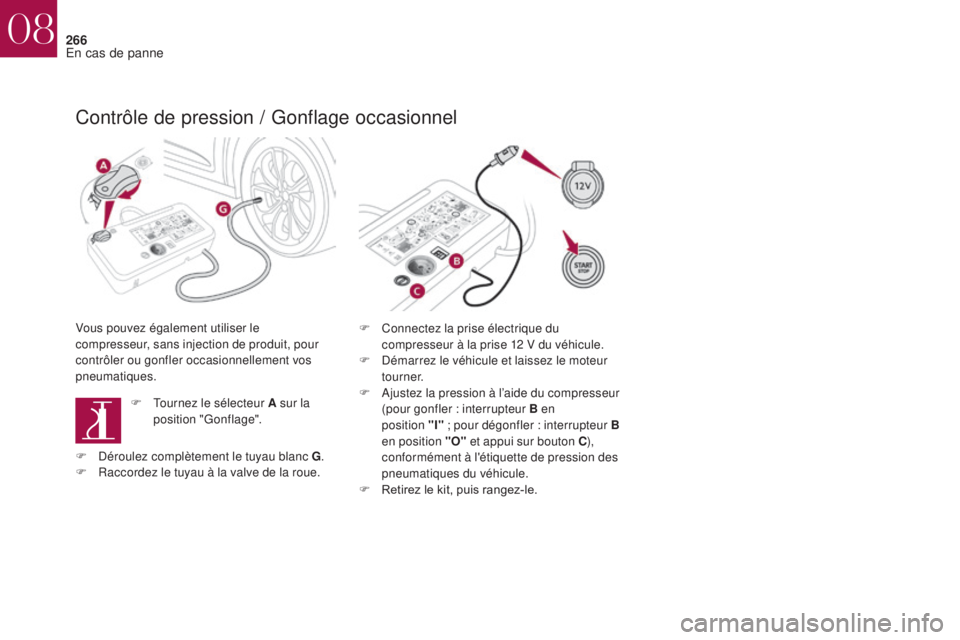

Contrôle de pression / gonflage occasionnel
Vous pouvez également utiliser le
compresseur, sans injection de produit, pour
contrôler ou gonfler occasionnellement vos
pneumatiques. F
C onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F

D
émarrez le véhicule et laissez le moteur
tourner.
F

A
justez la pression à l’aide du compresseur
(pour gonfler : interrupteur B en
position
"

I" ; pour dégonfler : interrupteur

B

en position "O" et appui sur bouton C ),
conformément à l'étiquette de pression des
pneumatiques du véhicule.
F

R
etirez le kit, puis rangez-le.
F

T
ournez le sélecteur A sur la
position "
gon

flage".
F

D
éroulez complètement le tuyau blanc G .
F

R
accordez le tuyau à la valve de la roue.
08
En cas de panne

267

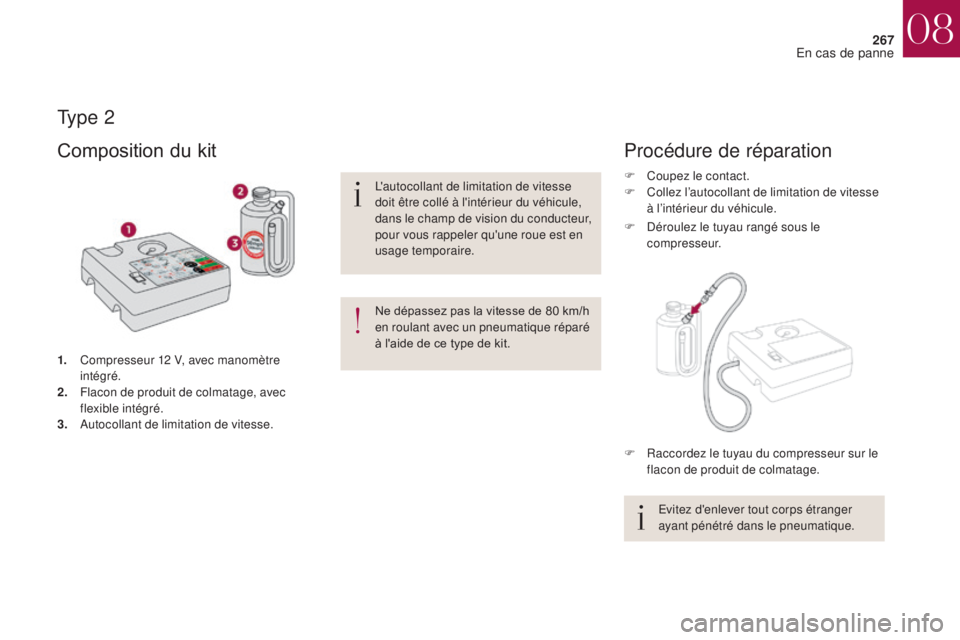

Ty p e 2
1. Compresseur 12 V, avec manomètre intégré.
2.
F

lacon de produit de colmatage, avec
flexible intégré.
3.
A

utocollant de limitation de vitesse.
Composition du kit
L'autocollant de limitation de vitesse
doit être collé à l'intérieur du véhicule,
dans le champ de vision du conducteur,
pour vous rappeler qu'une roue est en
usage temporaire.
Ne dépassez pas la vitesse de 80 km/h
en roulant avec un pneumatique réparé
à l'aide de ce type de kit.
Procédure de réparation
F Coupez le contact.
F C ollez l’autocollant de limitation de vitesse
à l’intérieur du véhicule.
Evitez d'enlever tout corps étranger
ayant pénétré dans le pneumatique.
F

D
éroulez le tuyau rangé sous le
compresseur.
F

R
accordez le tuyau du compresseur sur le
flacon de produit de colmatage.
08
En cas de panne

268

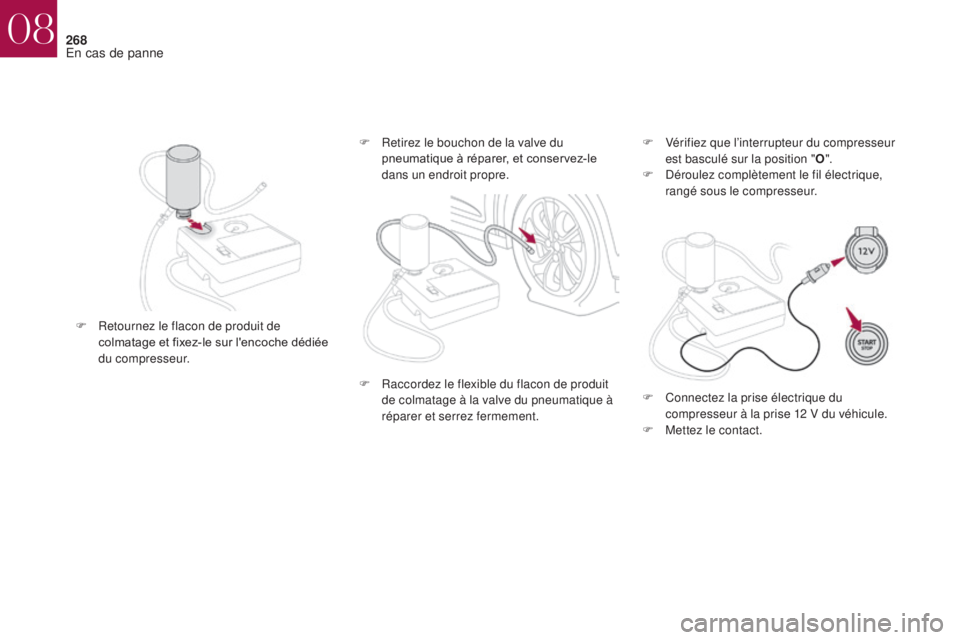

F Retournez le flacon de produit de colmatage et fixez-le sur l'encoche dédiée
du compresseur. F

V
érifiez que l’interrupteur du compresseur
est basculé sur la position " O".
F
D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F
R
etirez le bouchon de la valve du
pneumatique à réparer, et conservez-le
dans un endroit propre.
F
R
accordez le flexible du flacon de produit
de colmatage à la valve du pneumatique à
réparer et serrez fermement. F

C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F

Me
ttez le contact.
08
