CITROEN DS5 2012 Manual do condutor (in Portuguese)

99Condução
Antes de sair do veículo, verifique que osavisadores de travão de estacionamento se encontram acesos de forma fixa no quadro de bordo e no manípulo A.
Não deixe uma criança sozinha no interior do veículo, com a ignição ligada, uma vez que esta poderá desengrenar otravão de estacionamento.



Engrenamento automático,
motor desligado



- pelo acendimento do avisador
de travagem e do avisador P nomanípulo A,

- pela apresentação da mensagem "Travão de estacionamento engrenado". Com o veículo parado, o travão
de estacionamento engrena-seautomaticamente ao desligar o motor. O engrenamento do travão de estacionamentoé assinalado:
Desengrenamento automático
O travão de estacionamento desengrena-seautomatica e progressivamente quando o
veículo é colocado em movimento:)Caixa de velocidades manual : pressione
a fundo o pedal da embraiagem, engrene a
1ª velocidade ou a marcha-atrás; pressione
o pedal do acelerador e embraie até ao
desengrenamento do travão.)Caixa manual pilotada: seleccione
a posição A
, M
ou Re, em seguida,
pressione o pedal do acelerador.
)Caixa de velocidades automática : seleccione a posição D , M
ou Re, em seguida, pressione o pedal do acelerador.
O desengrenamento completo do travão deestacionamento é assinalado:


- pela extinção do avisador de travagem e do avisador Pno manípulo A,

- pela apresentação da mensagem
"Travão de estacionamento desengrenado".
Com o veículo parado, motor em funcionamento, não acelere desnecessariamente, uma vez que corre o
risco de desengrenar o travão de estacionamento.



Antes de sair do veículo, verifique se osavisadores do travão de estacionamento se encontram acesos de forma fixa no quadro de bordo e no manípulo A.



Imobilização do veículo
motor em funcionamento
Com o motor em funcionamento e o veículo
parado, é indispensável engrenar o travão deestacionamento manualmente , puxandoo
manípulo A, para imobilizar o veículo.
O engrenamento do travão de estacionamentoé assinalado:
- pe
lo acendimento do avisador de travagem e do avisador Pno
manípulo A ,
- pela apresentação da mensagem "Travão de estacionamentoengrenado".

Ao abrir a por ta do condutor, é emitido um sinal sonoroe é apresentada uma mensagem, se o travão deestacionamento não se encontrar engrenado. Excepto se, com uma caixa de velocidades automática, a alavanca de
velocidades de encontrar na posição P(Park).

Tr a v agem de emergência
Em caso de avaria de travagem pelo pedal do travãoou numa situações excepcionais (exemplo: doença do condutor, em condução acompanhada...), puxar, deforma contínua, o manípulo Apermite parar o veículo. AO Controlo Dinâmico de Estabilidade garante a estabilidade aquando da travagem de emergência.
Em caso de avaria da trava
gem de emergência, a
mensagem "Defeito do travão de estacionamento" é
apresentada.
)Retire os cal

Condução

Por motivos de segurança, consulte
imperativa e rapidamente a redeCITROËN para substituir o opérculo.
Não coloque elementos com pó ou húmidos junto do opérculo.
Após um desbloqueio de emergência,o suporte do veículo deixa de ser garantido assim que o desengrenamentomecânico de emergência for iniciado e o comando mecânico não permite um novo engrenamento do travão de estacionamento.
Não efectue qualquer acção com o manípulo A
, ou de paragem/arranquedo motor, quando o comando de desengrenamento se encontrar accionado.
Para engrenar novamente o travão de estacionamento eléctrico (após resolução
de um problema de funcionamento ou de avaria da bateria), puxe continuamente o manípulo A
até ao acendimento Aintermitente do avisador de travão de estacionamento no quadro de bordo e, emseguida, puxe uma segunda vez até ao acendimento fixo deste avisador.
Banco dianteiro esquerdo recuado ao máximo.
)Recue o banco dianteiro esquerdo ao máximo. )Eleve a zona recortada previamente Bno
tapete, sob o banco.
)Fure o op

Anomalias de funcionamento
Em caso de acendimento da luz avisadora de defeito do travão de estacionamento eléctrico e de um dos avisadores apresentados nestas tabelas,coloque o veículo numa situação de segurança (solo plano, velocidade engrenada) e consulte a rede CITROËN ou uma oficina qualificada.
SituaçõesConsequências
Visualização da mensagem "Defeito travão de estacionamento " e dos seguintes avisadores:

- As funções automáticas são desactivadas.

- A ajuda ao arranque numa zona inclinada está indisponível.

- O travão de estacionamento eléctrico só pode ser utilizadomanualmente.
Visualização da mensagem "
Defeito de travão de estacionamento
" edos seguintes avisadores:

- O desengrenamento manual do travão de estacionamento eléctricoestá disponível apenas através de pressão no pedal do acelerador epuxando o manípulo.

- A ajuda ao arranque numa zona inclinada está indisponível.

- As funções automáticas e o engrenamento manual permanecem
disponíveis.
Visualização da mensagem "
Defeito travão de estacionamento
" e dos seguintes avisadores:

- As funções automáticas são desactivadas.

- A ajuda ao arranque em declive está indisponível.

103Condução
SituaçõesConsequências
Para engrenar o travão de estacionamento eléctrico:
) imobilize o ve

Situações específi cas

Em caso de problema de funcionamento do travão de estacionamento na posição engrenadaou de avaria dabateria, é sempre possível efectuar um desengrenamento de emergência.
Para garantir o funcionamento correcto e, consequentemente, a sua segurança, o número de engrenamentos/desengrenamentos sucessivos do seutravão de estacionamento está limitado a oito vezes.
Em caso de utilização excessiva, éaler tado através da mensagem "Travão de estacionamento avariado" e pelo acendimento intermitente de um avisador.


Em determinadas situações (arranque do motor...), o travão de estacionamento pode ajustar o seu próprio nível de esforço. Este é um funcionamento normal.
Para deslocar o seu veículo alguns centímetros sem efectuar o arranque domotor, com a ignição ligada, pressione o pedal de travão e desengrene o travão deestacionamento puxando
e, em seguida,soltandoo manípulo A
. O desengrenamento completo do travão de estacionamento é assinalado pela extinção do avisador nomanípulo A, do avisador no quadro de bordoe pela apresentação da mensagem "Travão de estacionamento desengrenado".

105
Condução





Ajuda ao arranque em zona inclinada
Sistema que mantém o veículo imobilizadopor um cur to espaço de tempo (cerca de
2 segundos) aquando de um arranque numa
zona inclinada, o tempo suficiente para passar
do pedal de travão para o pedal do acelerador.
Esta função só está activa quando:


- o veículo está completamente imobilizado
com o pé no pedal de travão.

- em cer tas condições de inclinação.

- a porta do condutor se encontra fechada.
A função de ajuda ao arranque em zona
inclinada não pode ser desactivada.
Em subidas
, com o veículo imobilizado, este émantido durante um cur to período de tempoaquando da libertação do pedal de travão:- Com caixa de velocidades manual, se estiver em primeira velocidade ou ponto morto,
-
Com caixa manual pilotada, se estiver em
posição Aou AM ,
- Com caixa de velocidades automática, se
estiver em posição D
ou M .
Funcionamento
Em descidas, com o veículo imobilizado e marcha-atrás engrenada, este é mantido
durante um cur to período de tempo,
aquando da libertação do pedal de travão.
Não saia do veículo durante a fase de manutenção temporária de ajuda ao arranque em zona inclinada. Se necessitar de sair do veículo com o motor em funcionamento, accione manualmente o travão de estacionamento. Depois cer tifique-sede que o avisador do travão de estacionamento (e o avisador P no manípulo do travão eléctrico)se encontram acesos de forma fixa.


Anomalia
de funcionamento
Quando ocorrer uma anomalia no sistema, os avisadores acendem-se. Consulte a rede CITROËN ou uma oficina qualificada para
verificação do sistema.

Engrene a marcha-atrás apenas com oveículo parado e o motor em ralenti.
Por motivos de segurança e parafacilitar o arranque do motor, seleccione sempre o ponto morto.

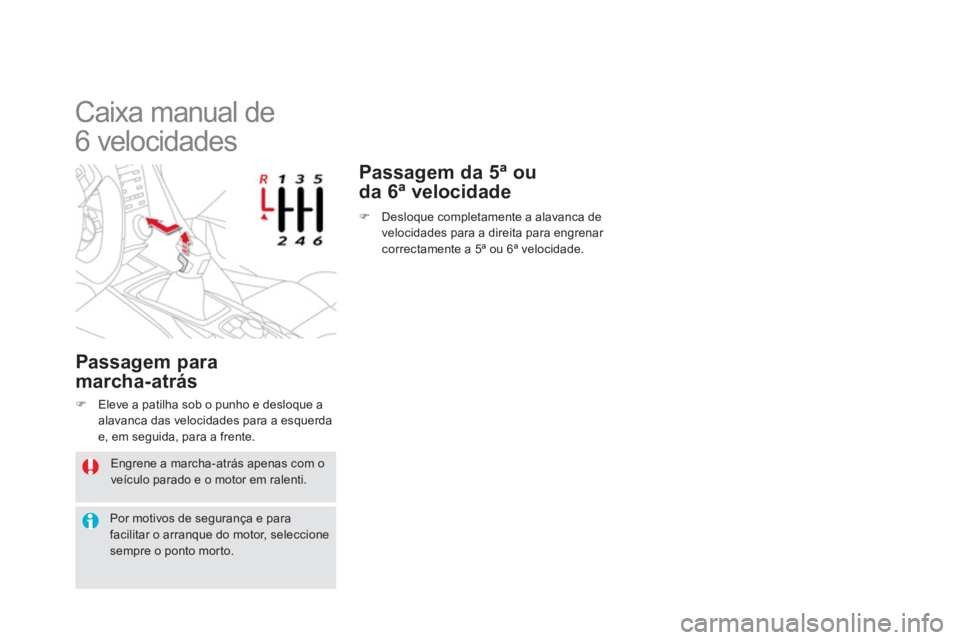

Caixa manual de
6 velocidades
) Desloque completamente a alavanca de
velocidades para a direita para engrenar
correctamente a 5

107
Condução











Indicador de alteração de velocidade * Sistema que permite reduzir o consumo de combustível ao preconizar o engrenamento de uma velocidade superior em veículos equipados com caixa de velocidades manual.

Funcionamento
O sistema apenas funciona no âmbito de umacondução económica.
Consoante a situação de condução e oequipamento do veículo, o sistema podepreconizar o engrenamento de uma ou mais
velocidades. Pode seguir esta indicação sem
passar pelas velocidades intermédias.
As indicações de engrenamento de uma
velocidade não devem ser consideradas
obrigatórias. Com efeito, a configuração da estrada, a densidade da circulação e a segurança constituem elementos determinantes na escolha da melhor
velocidade. O condutor tem a responsabilidade
de seguir ou não as indicações do sistema.
Esta função não pode ser desactivada.

* Consoante a motorização. -
O veículo encontra-se na terceira velocidade.
Exemplo:
-
O pedal do acelerador é pressionado
moderadamente.
-
O sistema pode propor, consoante o caso, o engrenamento de uma velocidade superior.

A informação é apresentada no quadro de
bordo sob a forma de uma seta acompanhada
pela velocidade preconizada.


Em caso de condução que solicite
especificamente um melhor desempenho do motor (pressão forte no pedal do acelerador, por exemplo, para efectuar uma ultrapassagem...), o sistema não preconiza a alteração de velocidade. O sistema não propõe em qualquer caso:


- o engrenamento da primeiravelocidade,

- o engrenamento da marcha-atrás,

- a redução.

Indicações no quadro de bordo
Ao deslocar a alavanca na grelha para seleccionar uma posição, acende-se o
respectivo indicador no quadro de bordo.PParking (estacionamento) RReverse (marcha atrás)
NNeutral (ponto morto) DDrive (condução automática)SPrograma sport7
Programa neve1 a 6
Velocidade engrenada em funcionamentomanual -
Valor inválido em funcionamento manual

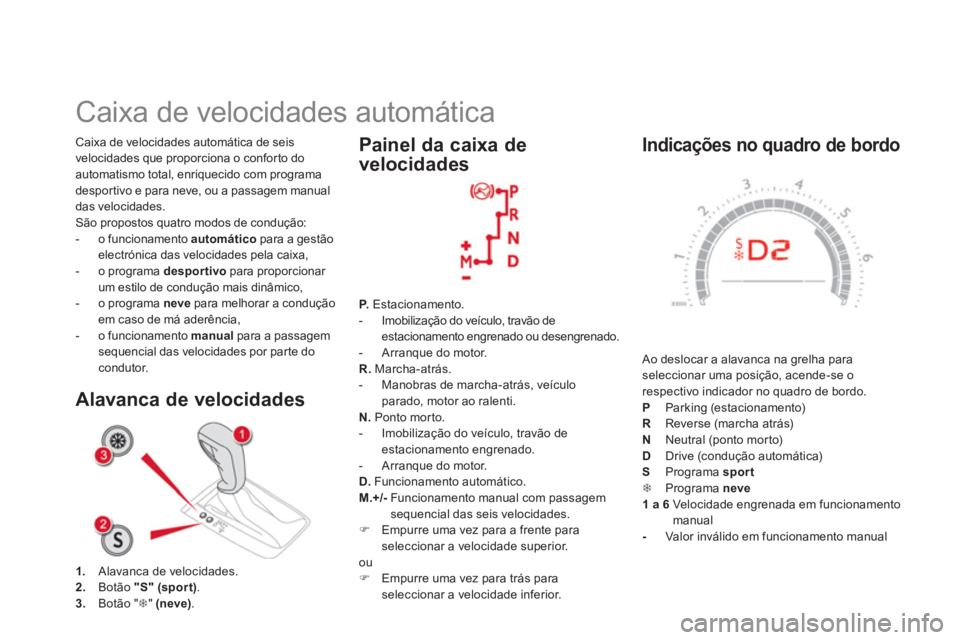

Caixa de velocidades automática de seis
velocidades
que proporciona o conforto do automatismo total, enriquecido com programa
despor tivo e para neve, ou a passagem manual das velocidades.
São propostos quatro modos de condução:
-
o funcionamento automáticopara a gestão
electrónica das velocidades pela caixa,
-
o programa desportivo
para proporcionar um estilo de condução mais dinâmico,
- o programa nevepara melhorar a condução
em caso de má aderência,
-
o funcionamento manual
para a passagem
sequencial das velocidades por par te do
condutor.














Caixa de velocidades automática
1.
Alavanca de velocidades. 2.
Botão "S"(sport).3.Botão "7"(neve).
Alavanca de velocidades
Painel da caixa de
velocidades
P.Estacionamento.


- Imobilização do veículo, travão de
estacionamento engrenado ou desengrenado.

- Arranque do motor.
R.
Marcha-atrás.


- Manobras de marcha-atrás, veículo
para
do, motor ao ralenti.N.Ponto morto.


- Imobilização do veículo, travão deestacionamento engrenado.

- Arranque do motor.
D.Funcionamento automático. M.+/-
Funcionamento manual com passagem
sequencial das seis velocidades.
) Empurre uma vez para a frente para seleccionar a velocidade superior.
ou) Empurre uma vez para tr
