CITROEN DS5 2013 Instrukcja obsługi (in Polish)

199Informacje praktyczne

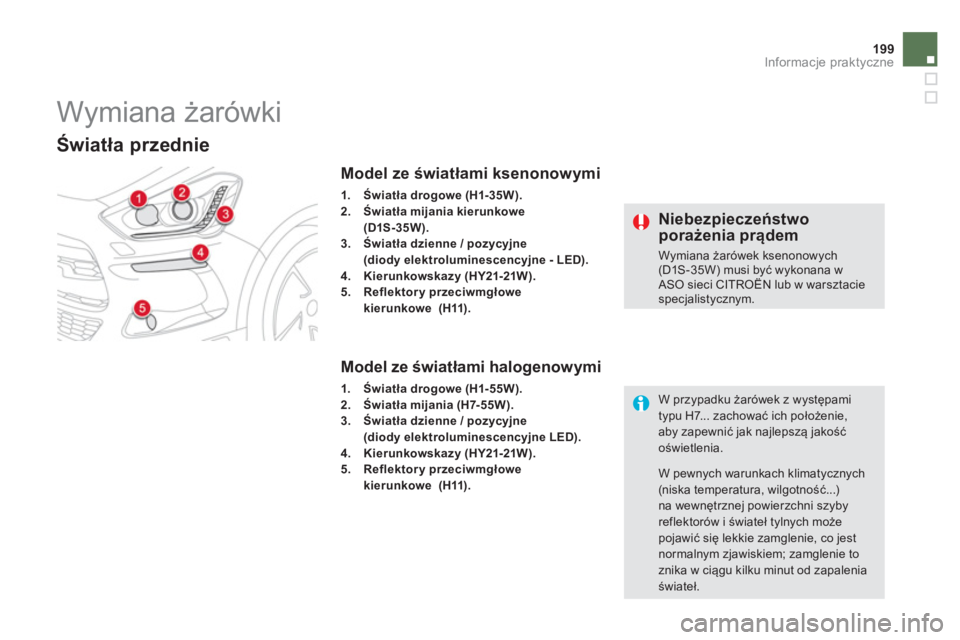

Wymiana żarówki
Światła przednie
Model ze światłami ksenonowymi
1.Światła drogowe (H1- 35W).2.Światła mijania kierunkowe
(D1S-35W).3.Światła dzienne / pozycyjne(diody elektroluminescencyjne - LED).4.Kierunkowskazy (HY21-21W).5.Reflektory przeciwmgłowe
kierunkowe(H11).
Model ze światłami halogenowymi
1.Światła drogowe (H1- 55W).2.
Światła mijania (H7-55W).3.Światła dzienne / pozycyjne
(diody elektroluminescencyjne LED).4.Kierunkowskazy (HY21-21W).5.Reflektory przeciwmgłowe
kierunkowe (H11).
W przypadku żarówek z występamitypu H7... zachować ich położenie,aby zapewnić jak najlepszą jakośćoświetlenia.


W pewnych warunkach klimatycznych (niska temperatura, wilgotność...) na wewnętrznej powierzchni szybyreflektor

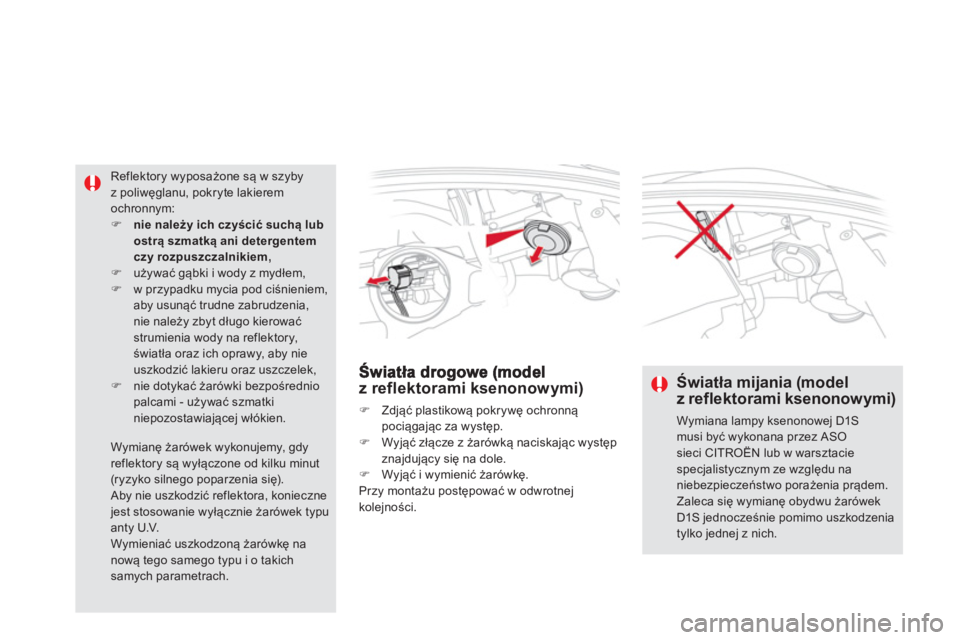

z reflektorami ksenonowymi)
) Zdjąć plastikową pokrywę ochronną
pociągając za występ. )
Wyjąć złącze z żarówką naciskając występ
znajdujący się na dole. ) Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnejkolejności.


Reflektory wyposażone są w szyby z poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentemczy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia,nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek, )nie dotykać żarówki bezpośredniopalcami - używać szmatki niepozostawiającej włókien.


Wymianę żarówek wykonujemy, gdyreflektory są wyłączone od kilku minut (ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typuanty U.V.

Wymieniać uszkodzoną żarówkę nanową tego samego typu i o takichsamych parametrach.
Światła mijania (model z reflektorami ksenonowymi)

Wymiana lampy ksenonowej D1S musi być wykonana przez ASO sieci CITROËN lub w warsztacie specjalistycznym ze względu naniebezpieczeństwo porażenia prądem.
Zaleca się wymianę obydwu żarówekD1S jednocześnie pomimo uszkodzeniatylko jednej z nich.

Informacje praktyczne

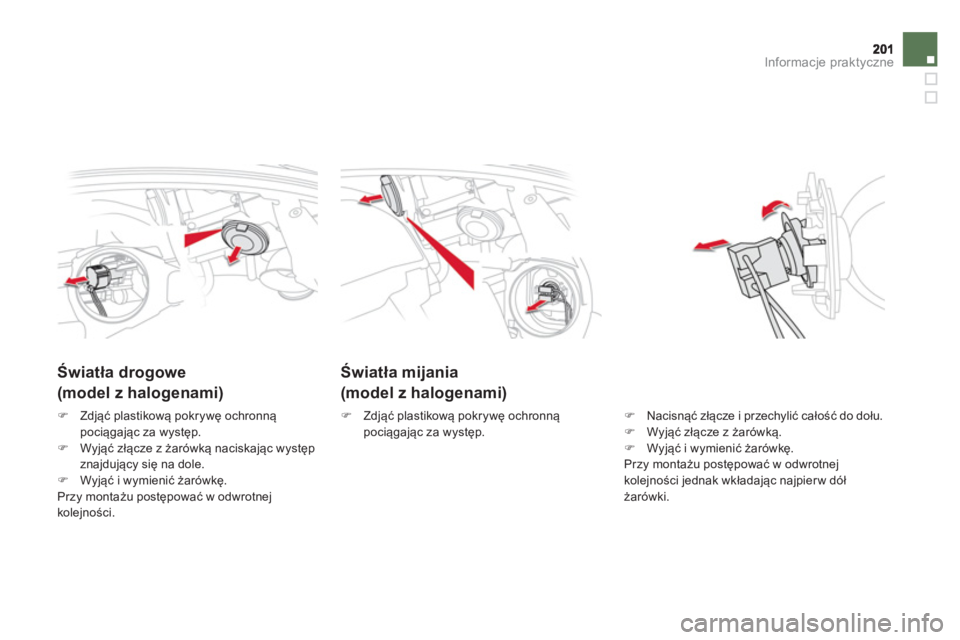

Światła mijania
(model z halogenami)







Światła drogowe
(model z halogenami)
)Nacisnąć złącze i przechylić całość do dołu. )
Wyjąć złącze z żarówką.)
Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności jednak wkładając najpierw d

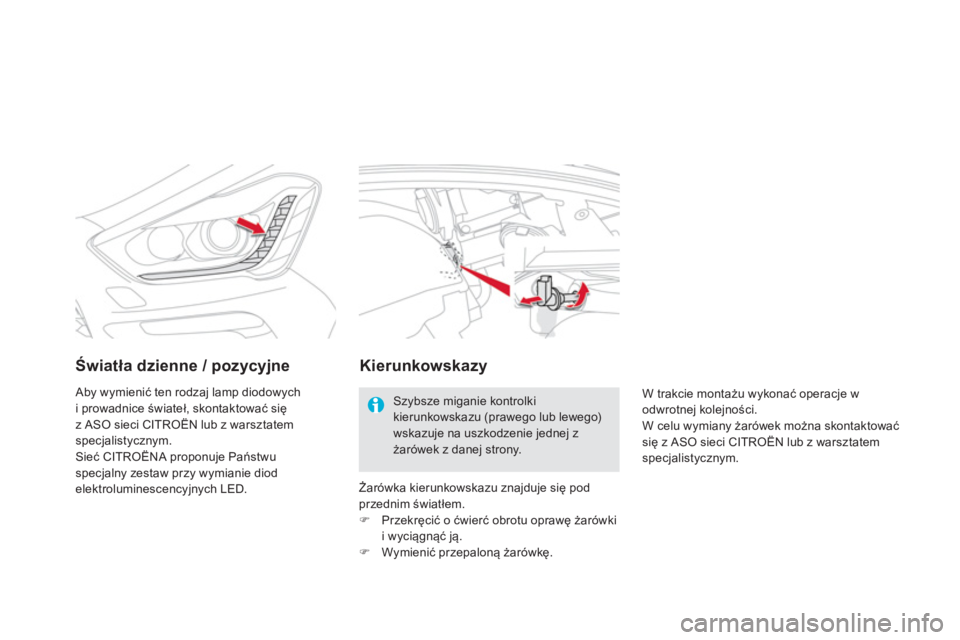

Światła dzienne / pozycyjne
Aby wymienić ten rodzaj lamp diodowych
i prowadnice świateł, skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Sieć CITROËNA proponuje Państwu specjalny zestaw przy wymianie diod elektroluminescencyjnych LED.
Kierunkowskazy
Szybsze miganie kontrolkikierunkowskazu (prawego lub lewego)wskazuje na uszkodzenie jednej z żar

Informacje praktyczne

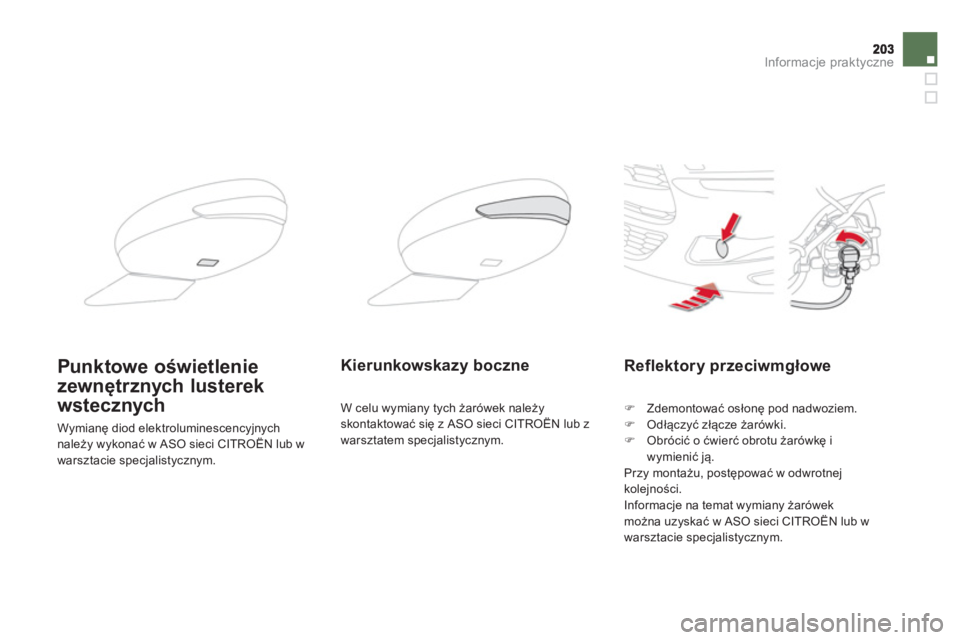

Reflektory przeciwmgłowe
)
Zdemontować osłonę pod nadwoziem.)
Odłączyć złącze żarówki. )
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Informacje na temat wymiany żarówek
można uzyskać w ASO sieci CITROËN lub w
warsztac
ie specjalistycznym.

Kierunkowskazy bocznePunktowe oświetlenie
zewnętrzn
ych lusterek
wsteczn
ychW celu wymiany tych żarówek należyskontaktować się z ASO sieci CITROËN lub zwarsztatem specjalistycznym. Wymianę diod elektroluminescencyjnych
należy wykonać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

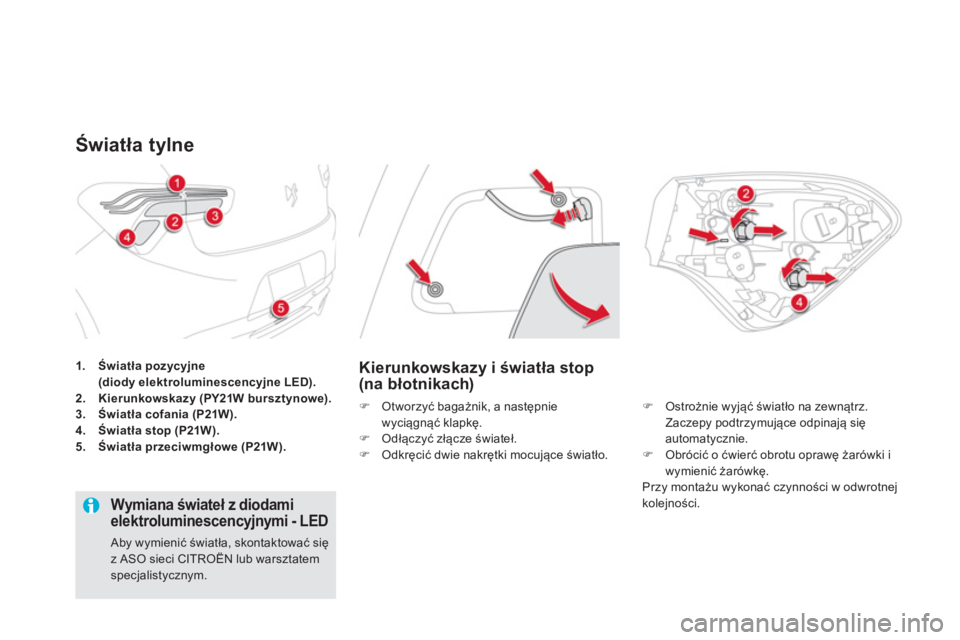

1.Światła pozycyjne(diody elektroluminescencyjne LED).2.Kierunkowskazy (PY21W bursztynowe).3.Światła cofania (P21W).4.
Światła stop (P21W).5.Światła przeciwmgłowe (P21W).
Światła tylne
Kierunkowskazy i światła stop (na błotnikach)
)
Otworzyć bagażnik, a następnie
wyciągnąć klapkę.)
Odłączyć złącze świateł. )
Odkręcić dwie nakrętki mocujące światło.
)Ostrożnie wyjąć światło na zewnątrz.Zaczepy podtrzymujące odpinają sięautomatycznie. )Obrócić o ćwierć obrotu oprawę żarówki i
wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.


Wymiana świateł z diodamielektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować sięz ASO sieci CITROËN lub warsztatemspecjalistycznym.

Informacje praktyczne

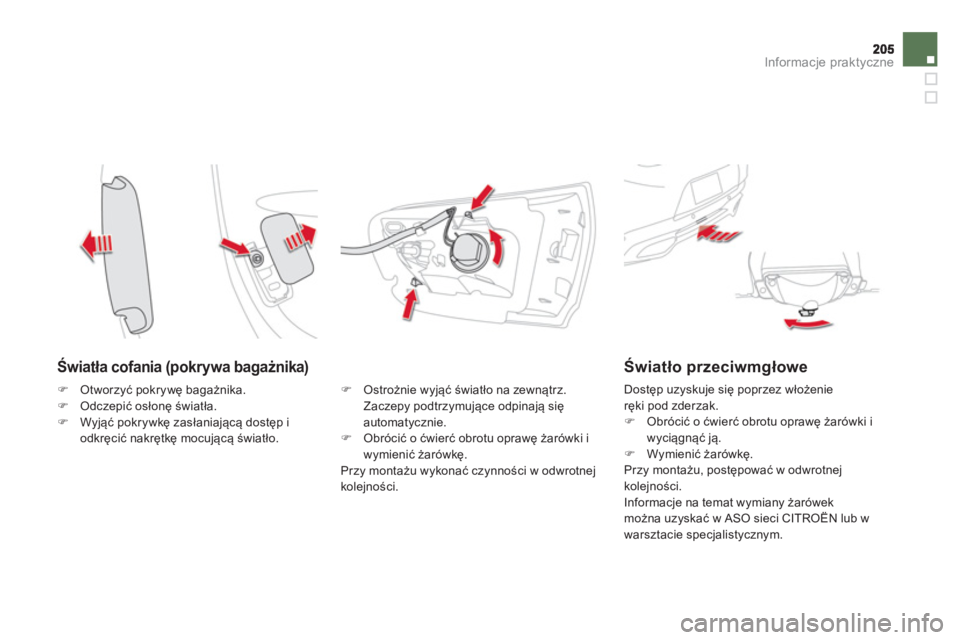

Światła cofania (pokrywa bagażnika)
)
Ostrożnie wyjąć światło na zewnątrz. Zaczepy podtrzymujące odpinają się
automatycznie.) Obrócić o ćwierć obrotu oprawę żarówki i
wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnejkolejności.
Światło przeciwmgłowe
)Otworzyć pokrywę bagażnika.)Odczepić osłonę światła.)Wyjąć pokrywkę zasłaniającą dostęp i
odkręcić nakrętkę mocującą światło.
Dostęp uzyskuje się poprzez włożenie
ręki pod zderzak.
)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją. )
Wymienić żarówkę.
Przy montażu, postępować w odwrotnej
kolejności.
Informacje na temat wymiany żarówek
można uzyskać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

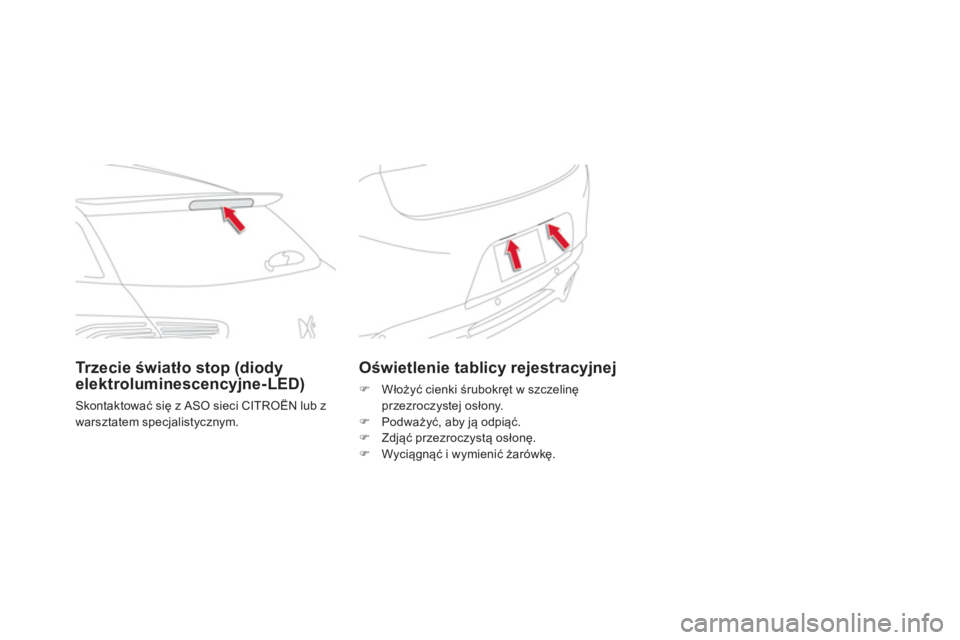

Oświetlenie tablicy rejestracyjnej
)
Włożyü cienki śrubokręt w szczelinę
przezroczystej osłony.)
Podważyü, aby ją odpiąć. )
Zdjąć przezroczystą osłonę.)
Wyciągnąć i wymienić żarówkę.
Trzecie światło stop (diody
elektroluminescencyjne-LED)
Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.

207
Informacje praktyczne

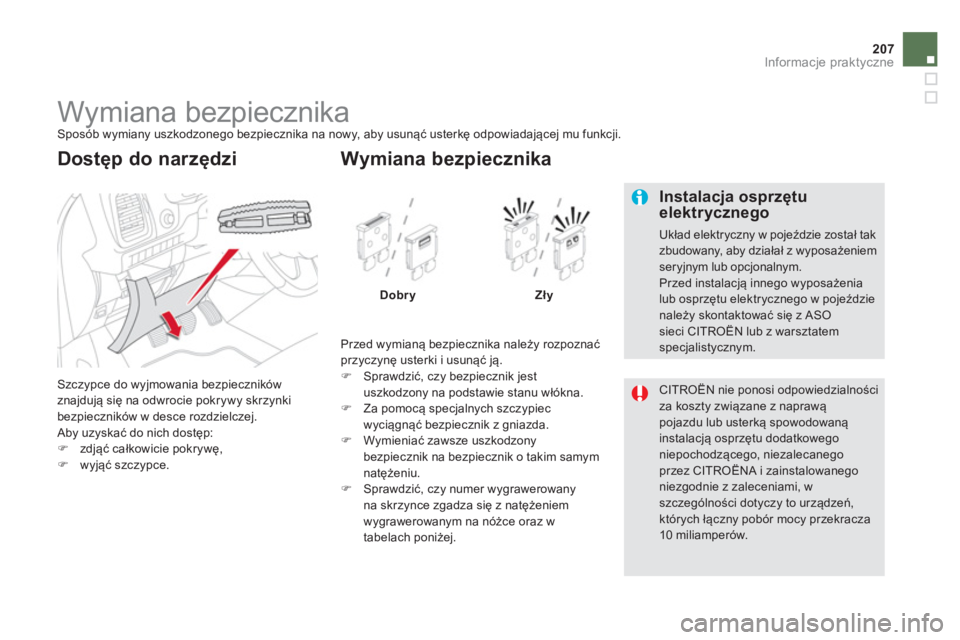

Wymiana bezpiecznika Sposób wymiany uszkodzonego bezpiecznika na nowy, aby usunąć usterkę odpowiadającej mu funkcji.

Szczypce do wyjmowania bezpiecznik

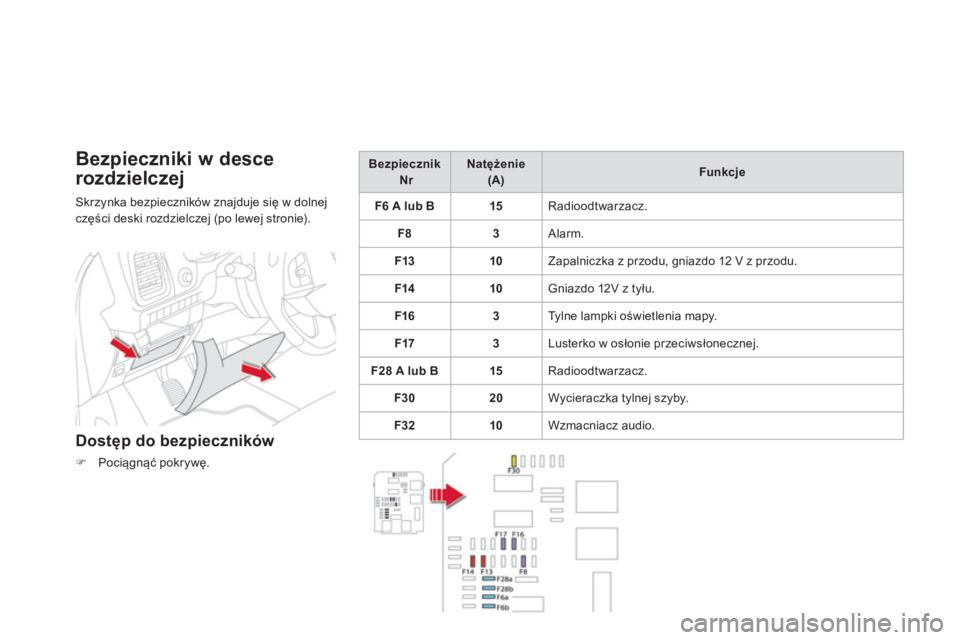

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpiecznik
