CITROEN DS5 2015 Ghiduri De Utilizare (in Romanian)

249
DS5_ro_Chap09_verifications_ed01-2015
Nivelul lichidului de direcţie
asistată
Nivelul acestui lichid trebuie să fie
în apropierea reperului "MA XI".
Deşurubaţi dopul, cu motorul rece,
pentru a verifica nivelul. Nivelul acestui lichid trebuie să
se situeze în apropierea reperului
"MA XI". În caz contrar, verificati
uzura plăcuţelor de frână.
Nivelul lichidului de frana
Inlocuirea lichidului de frana
Consultati indicaţiile din plan de intretinere
al constructorului, pentru a cunoaşte
periodicitatea acestei operatii.
Caracteristicile lichidului de frana
Acest lichid trebuie să fie conform
recomandărilor constructorului.
Caracteristicile uleiului
Inainte de a completa cu ulei sau a schimba
uleiul de motor, asigurati-va ca uleiul
corespunde motorizarii si este conform cu
recomandarile constructorului.
Completare cu ulei motor
Consultati rubricile "Motor pe benzina" sau
"Motor Diesel", pentru a vedea unde este
amplasat busonul de ulei din compartimentul
motorului.
F
D
esurubati busonul, pentru acces la gura
de umplere cu ulei.
F

T
urnati ulei in cantitati mici, evitand
stropirea cu ulei a componentelor motorului
(risc de incendiu).
F

A
steptati cateva minute inainte de a
verifica nivelul cu joja manuala.
F

C
ompletati pana la nivel, daca este
necesar.
F

D
upa verificarea nivelului, infiletati cu grija
busonul si introduceti joja in locasul ei.
După o completare cu ulei, verificarea făcută la
punerea contactului cu indicatorul de nivel de
pe tabloul de bord nu este valabilă decât după
30 minute de la efectuarea completării.
Schimb de ulei
Cititi indicatiile din planul de intretinere
al constructorului, pentru a cunoaste
periodicitatea acestei operatii.
Pentru a păstra fiabilitatea motorului şi
a dispozitivelor antipoluare, nu utilizati
niciodata aditivi în uleiul de motor.
Verificări

DS5_ro_Chap09_verifications_ed01-2015
Nivelul lichidului de
racire
Nivelul acestui lichid trebuie să se
situeze în apropierea reperului "MA XI",
fără să-l depăşească niciodata.
Caracteristicile lichidului de racire
Acest lichid trebuie să fie conform
recomandărilor constructorului. Circuitul de răcire, fiind sub presiune,
aşteptaţi cel puţin o oră după oprirea
motorului pentru a interveni.
Pentru a evita orice risc de arsuri,
deşurubaţi buşonul cu două ture pentru
a reduce presiunea. Când presiunea
a scăzut, indepartati buşonul şi
completaţi nivelul.
Când motorul este cald, temperatura lichidului
de răcire este reglată de electroventilator.
Electroventilatorul poate porni după oprirea
motorului: atenţie la obiectele sau hainele
care s-ar putea prinde în elice.
Caracteristicile lichidului
Pentru a asigura o curatare optima si a evita
inghetul, completarea sau inlocuirea acestui
lichid nu trebuie facuta cu apa.
In conditii de iarna, se recomanda utilizarea
unui lichid pe baza de alcool etilic sau metanol.
Nivel de lichid de spalare geamuri /

lichid de spalare proiectoare
Pentru a controla nivelul, sau pentru a face
o completare cu acest lichid, la vehiculele
echipate cu spalator de faruri, imobilizati
vehiculul si opriti motorul.
F

I
nainte de a deschide capota, asigurati-va
de oprirea completa a motorului.
F

D
eschideti dopul rezervorului de lichid de
spalare geamuri. F

P
rindeti si strangulati joja de nivel, pentru a
obtura orificiul de aerisire.
F
R
etrageti complet joja din rezervor, pentru
a citi nivelul prin transparenta.
F
F
aceti o completare, daca este necesar.
F
R
emontati dopul pe rezervor si inchideti
capota.

251
DS5_ro_Chap09_verifications_ed01-2015
Evitaţi orice contact prelungit al uleiului
şi al lichidelor uzate cu pielea.
Majoritatea acestor lichide sunt nocive
pentru sănătate, adică foarte corozive.
Nu aruncaţi uleiul şi lichidele în sistemul
de canalizare sau pe pământ.
Goliţi uleiurile uzate în containerele
dedicate din reţeaua CITROËN sau la
un Service autorizat.
Produse uzate
Completare nivel
Aducerea la nivel a acestui aditiv trebuie
neapărat făcută cât mai repede în reţeaua
CITROËN sau la un service autorizat.
Nivelul de aditiv în
motorină (
di
esel cu filtru
de

p
articule)
Nivelul minim al acestui aditiv
vă este indicat prin aprinderea
martorului de service, însoţit de un
semnal sonor şi de un mesaj pe
afişajul tabloului de bord.
Verificări

DS5_ro_Chap09_verifications_ed01-2015
Controale
Baterie 12 V
Bateria nu necesită întreţinere.
Totuşi, verificaţi starea de curăţenie
a bornelor, mai ales în perioada de
vară şi de iarnă.Prezenţa acestei etichete, în special pe
vehiculele echipate cu Stop & Start, indică
utilizarea unei baterii cu plumb, de 12 V, de
tehnologie şi cu caracteristici specifice, care
necesită, în caz de înlocuire sau debranşare, o
intervenţie exclusiva în reţeaua CITROËN sau
la un service autorizat.
Daca nu exista indicatii contrare, controlati
aceste elemente conform planului de intretinere
al constructorului si in functie de motorizarea
vehiculului.
Controlaţi-le în reţeaua CITROËN sau la un
Service autorizat.
În caz că trebuie să efectuaţi operaţiuni la
baterie, consultaţi rubrica "Baterie 12 V ",
pentru a cunoaşte măsurile de prevedere pe
care trebuie să le luaţi înainte de debranşarea
şi după rebranşarea bateriei.

253
DS5_ro_Chap09_verifications_ed01-2015

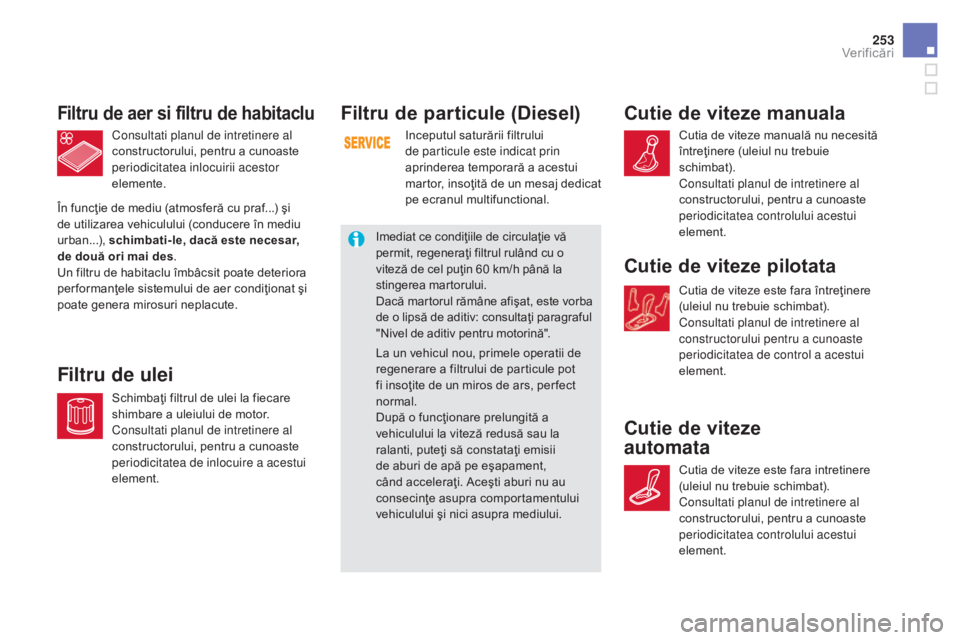

Filtru de particule (diesel)
Inceputul saturării filtrului
de particule este indicat prin
aprinderea temporară a acestui
martor, insoţită de un mesaj dedicat
pe ecranul multifunctional.
Imediat ce condiţiile de circulaţie vă
permit, regeneraţi filtrul rulând cu o
viteză de cel puţin 60 km/h până la
stingerea martorului.
Dacă martorul rămâne afişat, este vorba
de o lipsă de aditiv: consultaţi paragraful
"Nivel de aditiv pentru motorină".
La un vehicul nou, primele operatii de
regenerare a filtrului de particule pot
fi insoţite de un miros de ars, per fect
normal.
După o funcţionare prelungită a
vehiculului la viteză redusă sau la
ralanti, puteţi să constataţi emisii
de aburi de apă pe eşapament,
când acceleraţi. Aceşti aburi nu au
consecinţe asupra comportamentului
vehiculului şi nici asupra mediului.
Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea inlocuirii acestor
elemente.
Filtru de aer si filtru de habitaclu
Schimbaţi filtrul de ulei la fiecare
shimbare a uleiului de motor.
Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea de inlocuire a acestui
element.
Filtru de ulei
În funcţie de mediu (atmosferă cu praf...) şi
de utilizarea vehiculului (conducere în mediu
urban...),
schimbati-le, dacă este necesar,
de două ori mai des .
Un filtru de habitaclu îmbâcsit poate deteriora
per formanţele sistemului de aer condiţionat şi
poate genera mirosuri neplacute.
Cutie de viteze manuala
Cutia de viteze manuală nu necesită
întreţinere (uleiul nu trebuie
schimbat).
Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea controlului acestui
element.
Cutie de viteze pilotata
Cutia de viteze este fara întreţinere
(uleiul nu trebuie schimbat).
Consultati planul de intretinere al
constructorului pentru a cunoaste
periodicitatea de control a acestui
element.
Cutie de viteze
automata
Cutia de viteze este fara intretinere
(uleiul nu trebuie schimbat).
Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea controlului acestui
element.
Verificări

DS5_ro_Chap09_verifications_ed01-2015
Uzura frânelor depinde de stilul de
condus, mai ales pentru vehiculele
folosite în oraşe, pe distanţe scurte.
Poate fi necesar în acest caz
controlarea stării frânelor, chiar şi între reviziile
prestabilite.
În afara cazului în care au loc scurgeri de lichid
de frână, scăderea nivelului acestuia indică o
uzură a plăcuţelor de frână.
Placute de frana
Pentru orice informaţie referitoare
la verificarea stării de uzură a
discurilor de frână, consultaţi reţeaua
CITROËN sau un Service autorizat.
Starea de uzură a discurilor
de frana Frâna de staţionare
electrică
Acest sistem nu necesită niciun
control deosebit. Totuşi, în caz de
probleme, nu ezitaţi să verificati
sistemul în reţeaua CITROËN sau la
un Service autorizat.
Nu utilizati decât produse recomandate
de CITROËN, sau produse având
calitatea şi caracteristicile echivalente cu
acestea.
În scopul optimizării funcţionării
subansamblelor la fel de importante ca şi
circuitul de frânare, CITROËN selectează
şi propune produse cu totul specifice.
După spălarea vehiculului, când
umiditatea este crescută, sau in conditii
de iarna, se poată forma gheata pe
discurile şi plăcuţele de frână, eficacitatea
sistemului de frânare putand fi diminuată.
Efectuaţi uşoare manevre de frânare,
pentru a usca sau dezgheţa frânele.
Pentru mai multe informaţii, vedeţi rubrica
"Frână de staţionare electrică - § Anomalii de
funcţionare".

255
DS5_ro_Chap09_verifications_ed01-2015
Aditiv AdBlue® si sistem SCR
pentru motoare Diesel BlueHDi
Dispozitivul care asociaza sistemul SCR
(Reducere Catalitica Selectiva) si filtrul de
particule (FAP) pentru tratarea gazelor de
esapament a fost ales de CITROËN pentru
a proteja mediul înconjurător si pentru a se
conforma prevederilor noului standard Euro 6,
fără a afecta per formanţele sau consumul de
carburant ale motoarelor Diesel.
Sistem SCR
Cu ajutorul aditivului denumit AdBlue®, care contine
uree, un catalizator transforma pana la 85% din
oxizii de azot (NOx) in azot si apa, substante
inofensive pentru sanatate si mediul inconjurator.
Aditivul AdBlue® se afla intr-un rezervor specific,
situat sub portbagaj, in partea din spate a
vehiculului. Capacitatea acestuia este de
17 litri, permitandu-i o autonomie de deplasare
de aproximativ 20 000 de kilometri inainte de
activarea unui dispozitiv de avertizare care
va anunta ca nivelul de rezerva va permite sa
parcurgeti 2 400 de kilometri.
La fiecare vizita pentru intretinere programata
a vehiculului dumneavoastra in reteaua
CITROËN sau la un Service autorizat va fi
efectuata o umplere a rezervorului de aditiv
AdBlue
®, pentru a garanta funcţionarea corectă
a sistemului SCR.
In cazul in care kilometrajul estimat dintre
doua etape de intretinere depaseste limita
de 20 000 de kilometri, va recomandam sa
apelati la un Service autorizat sau la reteaua
CITROËN pentru a efectua completarea
necesara. Daca rezervorul de aditiv AdBlue
® este
gol, pornirea motorului este impiedicata
de un dispozitiv reglementar.

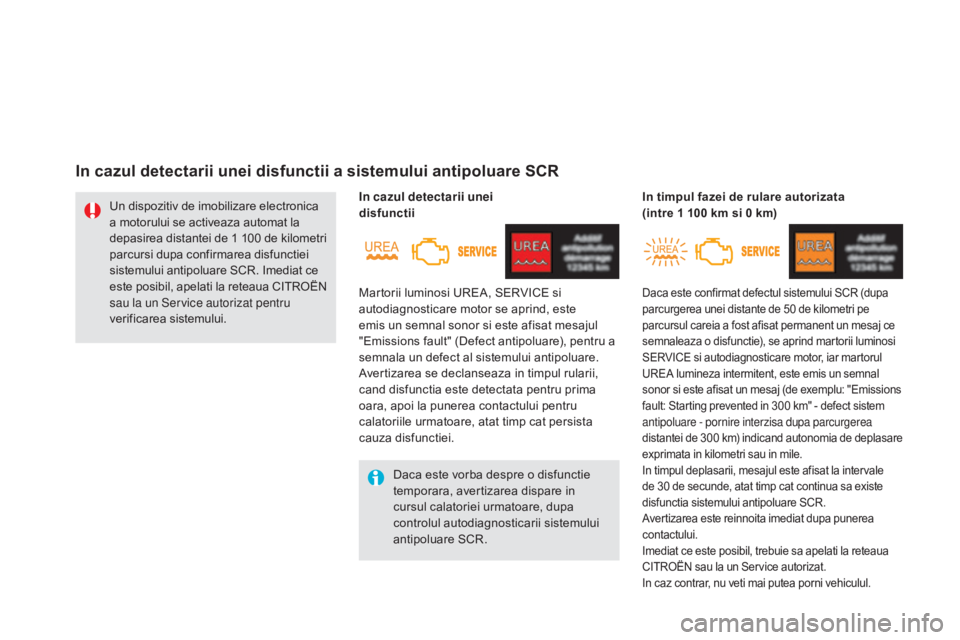

In cazul in care este defect sistemul
SCR, nivelul de emisii al vehiculului
dumneavoastra nu mai corespunde
standardului Euro 6: vehiculul
dumneavoastra devine poluant.
In cazul unei defectiuni confirmate a
sistemului SCR, trebuie sa apelati cat mai
repede posibil la reteaua CITROËN sau
la un Service autorizat: dupa parcurgerea
unei distante de 1 100 de kilometri se
va activa automat un dispozitiv pentru a
impiedica pornirea motorului.
Verificări

DS5_ro_Chap09_verifications_ed01-2015

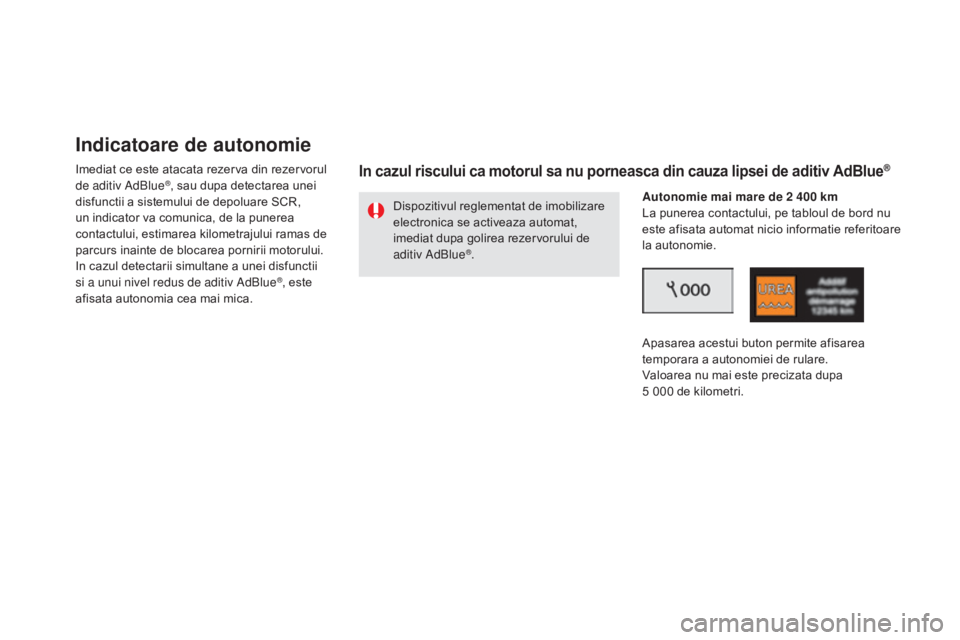

Indicatoare de autonomie
Imediat ce este atacata rezerva din rezervorul
de aditiv AdBlue®, sau dupa detectarea unei
disfunctii a sistemului de depoluare SCR,
un indicator va comunica, de la punerea
contactului, estimarea kilometrajului ramas de
parcurs inainte de blocarea pornirii motorului.
In cazul detectarii simultane a unei disfunctii
si a unui nivel redus de aditiv AdBlue
®, este
afisata autonomia cea mai mica.
In cazul riscului ca motorul sa nu porneasca din cauza lipsei de aditiv AdBlue®
Dispozitivul reglementat de imobilizare
electronica se activeaza automat,
imediat dupa golirea rezervorului de
aditiv AdBlue
®. Autonomie mai mare de 2 400 km
La punerea contactului, pe tabloul de bord nu
este afisata automat nicio informatie referitoare
la autonomie.
Apasarea acestui buton permite afisarea
temporara a autonomiei de rulare.
Valoarea nu mai este precizata dupa
5 000 de kilometri.

257
DS5_ro_Chap09_verifications_ed01-2015
Imediat dupa punerea contactului se aprinde
martorul luminos UREA, este emis un semnal
sonor si afisat un mesaj (de exemplu: "Top up
emissions additive: Starting prevented in
1 500 km" - completati nivelul de aditiv:
pornirea va fi blocata dupa parcurgerea
a 1 500 de kilometri), indicand autonomia de
rulare exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la
fiecare 300 de kilometri, atat timp cat nu a fost
completata cantitatea de aditiv.
Adresati-va retelei CITROËN sau unui Service
autorizat pentru a completa cantitatea de aditiv
AdBlue
®.
Puteti, de asemenea, sa efectuati
dumneavoastra personal aceasta completare.
Consultati rubrica "Completari". Autonomie cuprinsa intre 600 si 2 400 km
Imediat dupa punerea contactului se aprinde
martorul luminos SERVICE si martorul UREA
lumineaza intermitent, este emis un semnal
sonor si este afisat un mesaj (de exemplu:
"Top up emissions additive: Starting prevented
in 600 km" - completati nivelul de aditiv:
pornirea va fi blocata dupa parcurgerea a
600 de kilometri), indicand autonomia de rulare
exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la
fiecare 30 de secunde, atat timp cat nu a fost
completata cantitatea de aditiv.
Adresati-va retelei CITROËN sau unui Service
autorizat pentru a completa cantitatea de aditiv
AdBlue®.
Puteti, de asemenea, sa efectuati
dumneavoastra personal aceasta completare.
Consultati rubrica "Completari".
In caz contrar, nu veti mai putea porni vehiculul. Autonomie cuprinsa intre 0 si 600 km
La punerea contactului, martorul luminos SERVICE
se aprinde si martorul UREA lumineaza intermitent,
este emis un semnal sonor si este afisat mesajul
"Top up emissions additive: Starting prevented"
(completati nivelul de aditiv: pornirea a fost blocata).
Rezervorul de aditiv AdBlue
® este gol: dispozivul
de imobilizare electronica reglementar impiedica
pornirea motorului.
Pana cauzata de lipsa de aditiv AdBlue®
Pentru a putea reporni motorul, va
recomandam sa apelati la reteaua
CITROËN sau la un Service autorizat
pentru a completa cantitatea necesara.
Daca efectuati dumneavoastra personal
aceasta completare, este obligatoriu sa
adaugati in rezervor o cantitate de minim
3,8 litri de aditiv AdBlue
®.
Consultati rubrica "Completari".
Verificări

DS5_ro_Chap09_verifications_ed01-2015
Daca este vorba despre o disfunctie
temporara, avertizarea dispare in
cursul calatoriei urmatoare, dupa
controlul autodiagnosticarii sistemului
antipoluare SCR.
Un dispozitiv de imobilizare electronica
a motorului se activeaza automat la
depasirea distantei de 1 100 de kilometri
parcursi dupa confirmarea disfunctiei
sistemului antipoluare SCR. Imediat ce
este posibil, apelati la reteaua CITROËN
sau la un Service autorizat pentru
verificarea sistemului.
Martorii luminosi UREA, SERVICE si
autodiagnosticare motor se aprind, este
emis un semnal sonor si este afisat mesajul
"Emissions fault" (Defect antipoluare), pentru a
semnala un defect al sistemului antipoluare.
Avertizarea se declanseaza in timpul rularii,
cand disfunctia este detectata pentru prima
oara, apoi la punerea contactului pentru
calatoriile urmatoare, atat timp cat persista
cauza disfunctiei. In cazul detectarii unei
disfunctii
Daca este confirmat defectul sistemului SCR (dupa
parcurgerea unei distante de 50 de kilometri pe
parcursul careia a fost afisat permanent un mesaj ce
semnaleaza o disfunctie), se aprind martorii luminosi
SERVICE si autodiagnosticare motor, iar martorul
UREA lumineza intermitent, este emis un semnal
sonor si este afisat un mesaj (de exemplu: "Emissions
fault: Starting prevented in 300 km" - defect sistem
antipoluare - pornire interzisa dupa parcurgerea
distantei de 300 km) indicand autonomia de deplasare
exprimata in kilometri sau in mile.
In timpul deplasarii, mesajul este afisat la intervale
de 30 de secunde, atat timp cat continua sa existe
disfunctia sistemului antipoluare SCR.
Avertizarea este reinnoita imediat dupa punerea
contactului.
Imediat ce este posibil, trebuie sa apelati la reteaua
CITROËN sau la un Service autorizat.
In caz contrar, nu veti mai putea porni vehiculul.
In timpul fazei de rulare autorizata
(intre 1 100 km si 0 km)
In cazul detectarii unei disfunctii a sistemului antipoluare SCR
