CITROEN DS5 2015 Libretti Di Uso E manutenzione (in Italian)

249
DS5_it_Chap09_verifications_ed01-2015

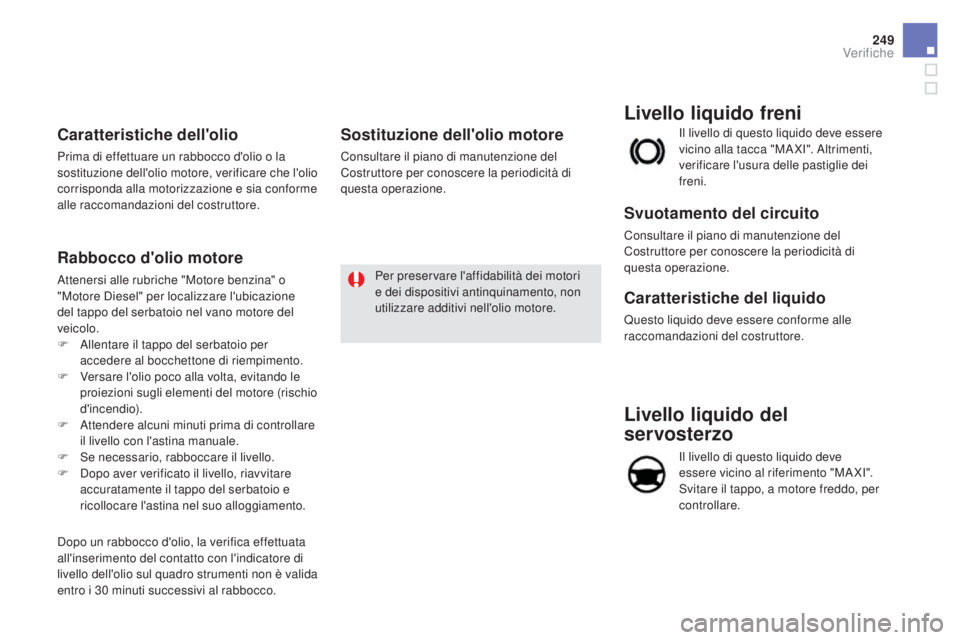

Livello liquido del
servosterzo
Il livello di questo liquido deve
essere vicino al riferimento "MA XI".
Svitare il tappo, a motore freddo, per
controllare. Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Livello liquido freni
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che l'olio
corrisponda alla motorizzazione e sia conforme
alle raccomandazioni del costruttore.
Rabbocco d'olio motore
Attenersi alle rubriche "Motore benzina" o
"Motore Diesel" per localizzare l'ubicazione
del tappo del serbatoio nel vano motore del
veicolo.
F
A
llentare il tappo del serbatoio per
accedere al bocchettone di riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica effettuata
all'inserimento del contatto con l'indicatore di
livello dell'olio sul quadro strumenti non è valida
entro i 30 minuti successivi al rabbocco.
Sostituzione dell'olio motore
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preservare l'affidabilità dei motori
e dei dispositivi antinquinamento, non
utilizzare additivi nell'olio motore.
Verifiche

DS5_it_Chap09_verifications_ed01-2015

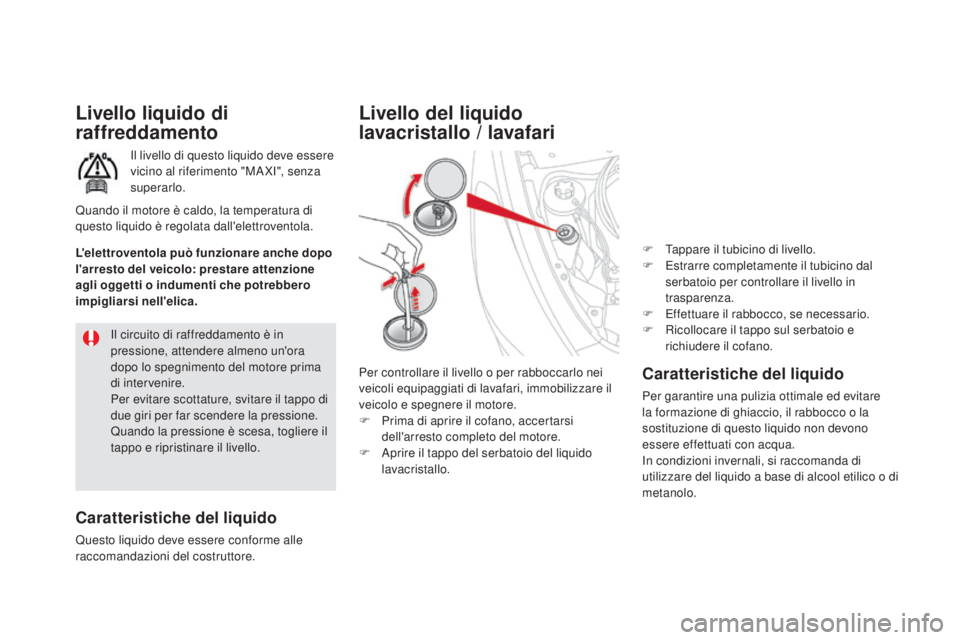

Livello liquido di
raffreddamento
Il livello di questo liquido deve essere
vicino al riferimento "MA XI", senza
superarlo.
caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.Il circuito di raffreddamento è in
pressione, attendere almeno un'ora
dopo lo spegnimento del motore prima
di intervenire.
Per evitare scottature, svitare il tappo di
due giri per far scendere la pressione.
Quando la pressione è scesa, togliere il
tappo e ripristinare il livello.
Quando il motore è caldo, la temperatura di
questo liquido è regolata dall'elettroventola.
L'elettroventola può funzionare anche dopo
l'arresto del veicolo: prestare attenzione
agli oggetti o indumenti che potrebbero
impigliarsi nell'elica.
caratteristiche del liquido
Per garantire una pulizia ottimale ed evitare
la formazione di ghiaccio, il rabbocco o la
sostituzione di questo liquido non devono
essere effettuati con acqua.
In condizioni invernali, si raccomanda di
utilizzare del liquido a base di alcool etilico o di
metanolo.
Livello del liquido
lavacristallo / lavafari
Per controllare il livello o per rabboccarlo nei
veicoli equipaggiati di lavafari, immobilizzare il
veicolo e spegnere il motore.
F

P
rima di aprire il cofano, accertarsi
dell'arresto completo del motore.
F

A
prire il tappo del serbatoio del liquido
lavacristallo. F

T
appare il tubicino di livello.
F
E
strarre completamente il tubicino dal
serbatoio per controllare il livello in
trasparenza.
F
E
ffettuare il rabbocco, se necessario.
F
R
icollocare il tappo sul serbatoio e
richiudere il cofano.

251
DS5_it_Chap09_verifications_ed01-2015

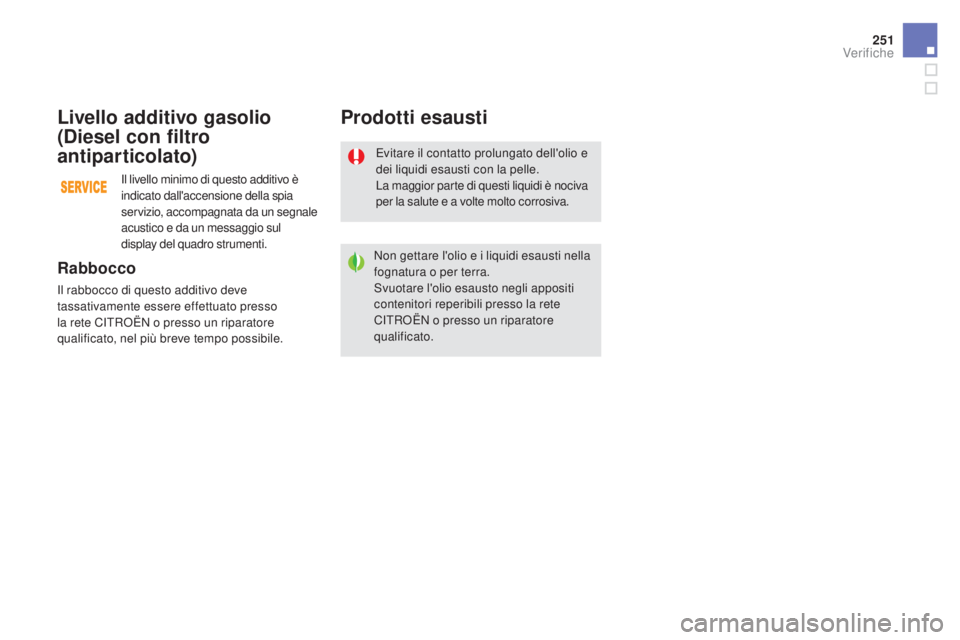

Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o per terra.
Svuotare l'olio esausto negli appositi
contenitori reperibili presso la rete
CITROËN o presso un riparatore
qualificato.
Prodotti esausti
Rabbocco
Il rabbocco di questo additivo deve
tassativamente essere effettuato presso
la rete CITROËN o presso un riparatore
qualificato, nel più breve tempo possibile.
Livello additivo gasolio
(
di
esel con filtro
antiparticolato)
Il livello minimo di questo additivo è
indicato dall'accensione della spia
servizio, accompagnata da un segnale
acustico e da un messaggio sul
display del quadro strumenti.
Verifiche

DS5_it_Chap09_verifications_ed01-2015

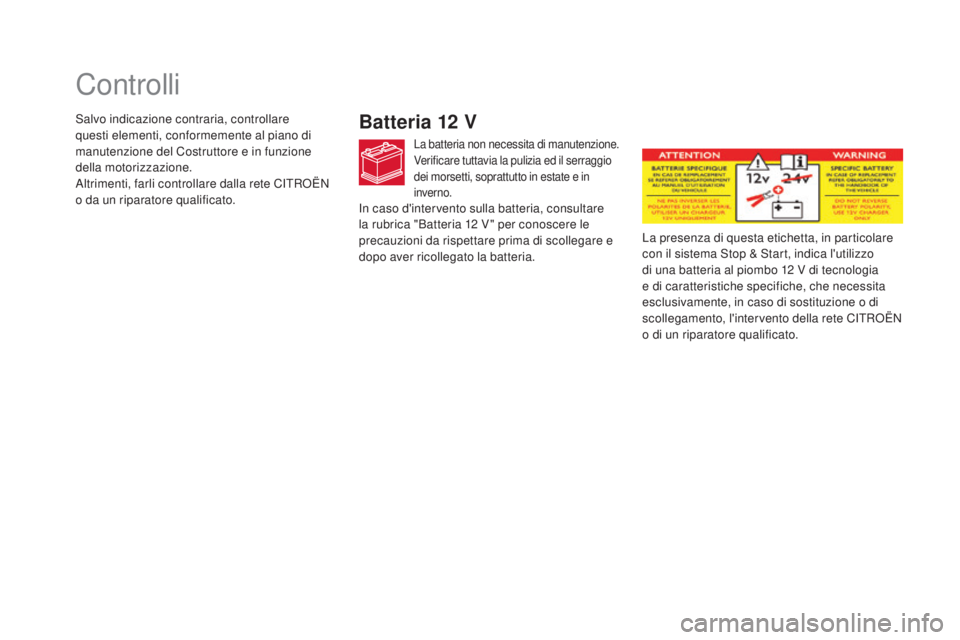

Controlli
Batteria 12 V
La batteria non necessita di manutenzione.
Verificare tuttavia la pulizia ed il serraggio
dei morsetti, soprattutto in estate e in
inverno.
La presenza di questa etichetta, in particolare
con il sistema Stop & Start, indica l'utilizzo
di una batteria al piombo 12 V di tecnologia
e di caratteristiche specifiche, che necessita
esclusivamente, in caso di sostituzione o di
scollegamento, l'intervento della rete CITROËN
o di un riparatore qualificato.
Salvo indicazione contraria, controllare
questi elementi, conformemente al piano di
manutenzione del Costruttore e in funzione
della motorizzazione.
Altrimenti, farli controllare dalla rete CITROËN
o da un riparatore qualificato.
In caso d'intervento sulla batteria, consultare
la rubrica "Batteria 12

V " per conoscere le
precauzioni da rispettare prima di scollegare e
dopo aver ricollegato la batteria.

253
DS5_it_Chap09_verifications_ed01-2015

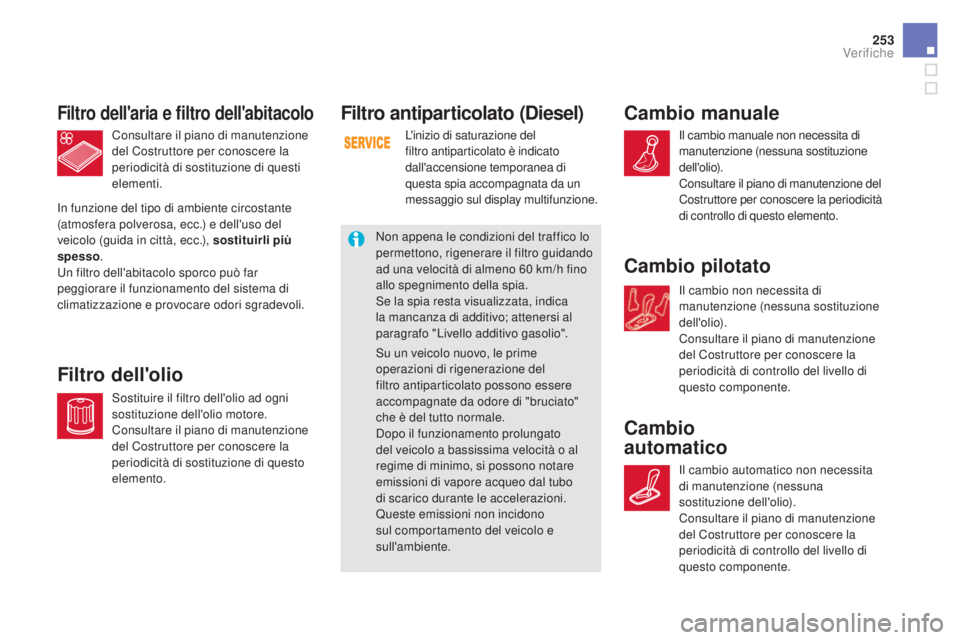

Filtro antiparticolato (diesel)
L'inizio di saturazione del
filtro antiparticolato è indicato
dall'accensione temporanea di
questa spia accompagnata da un
messaggio sul display multifunzione.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60
km/h fino
allo spegnimento della spia.
Se la spia resta visualizzata, indica
la mancanza di additivo; attenersi al
paragrafo "Livello additivo gasolio".
Su un veicolo nuovo, le prime
operazioni di rigenerazione del
filtro antiparticolato possono essere
accompagnate da odore di "bruciato"
che è del tutto normale.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità o al
regime di minimo, si possono notare
emissioni di vapore acqueo dal tubo
di scarico durante le accelerazioni.
Queste emissioni non incidono
sul comportamento del veicolo e
sull'ambiente.
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questi
elementi.
Filtro dell'aria e filtro dell'abitacolo
Sostituire il filtro dell'olio ad ogni
sostituzione dell'olio motore.
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questo
elemento.
Filtro dell'olio
In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell'uso del
veicolo (guida in città, ecc.), sostituirli più
spesso
.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema di
climatizzazione e provocare odori sgradevoli.
cambio manuale
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità
di controllo di questo elemento.
cambio pilotato
Il cambio non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di controllo del livello di
questo componente.
cambio
automatico
Il cambio automatico non necessita
di manutenzione (nessuna
sostituzione dell'olio).
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di controllo del livello di
questo componente.
Verifiche

DS5_it_Chap09_verifications_ed01-2015

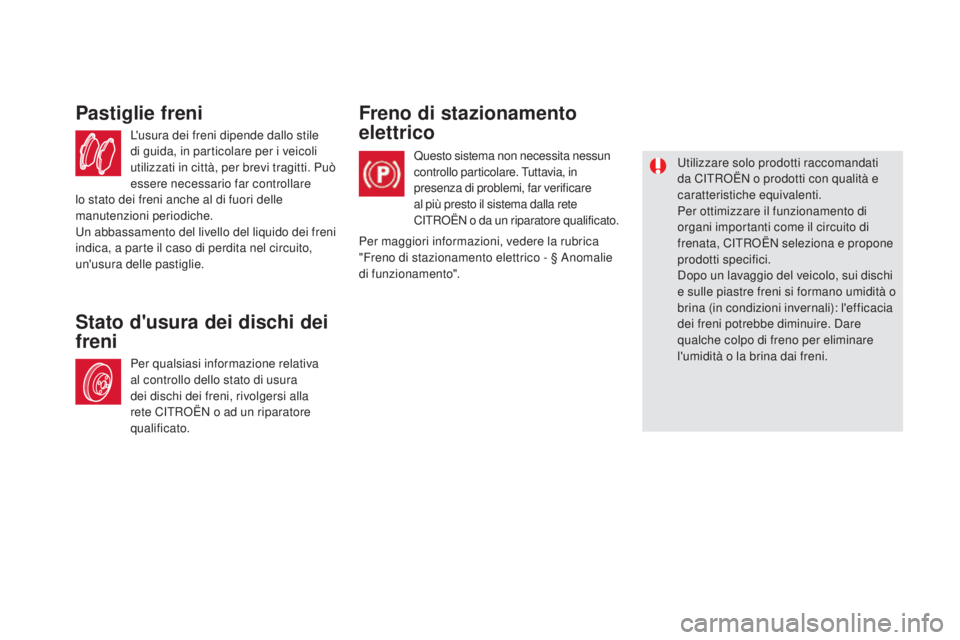

L'usura dei freni dipende dallo stile
di guida, in particolare per i veicoli
utilizzati in città, per brevi tragitti. Può
essere necessario far controllare
lo stato dei freni anche al di fuori delle
manutenzioni periodiche.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Pastiglie freni
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi dei freni, rivolgersi alla
rete CITROËN o ad un riparatore
qualificato.
Stato d'usura dei dischi dei
freni Freno di stazionamento
elettrico
Questo sistema non necessita nessun
controllo particolare. Tuttavia, in
presenza di problemi, far verificare
al più presto il sistema dalla rete
CITROËN o da un riparatore qualificato.
Utilizzare solo prodotti raccomandati
da CITROËN o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di
organi importanti come il circuito di
frenata, CITROËN seleziona e propone
prodotti specifici.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia
dei freni potrebbe diminuire. Dare
qualche colpo di freno per eliminare
l'umidità o la brina dai freni.
Per maggiori informazioni, vedere la rubrica
"Freno di stazionamento elettrico - § Anomalie
di funzionamento".

255
DS5_it_Chap09_verifications_ed01-2015

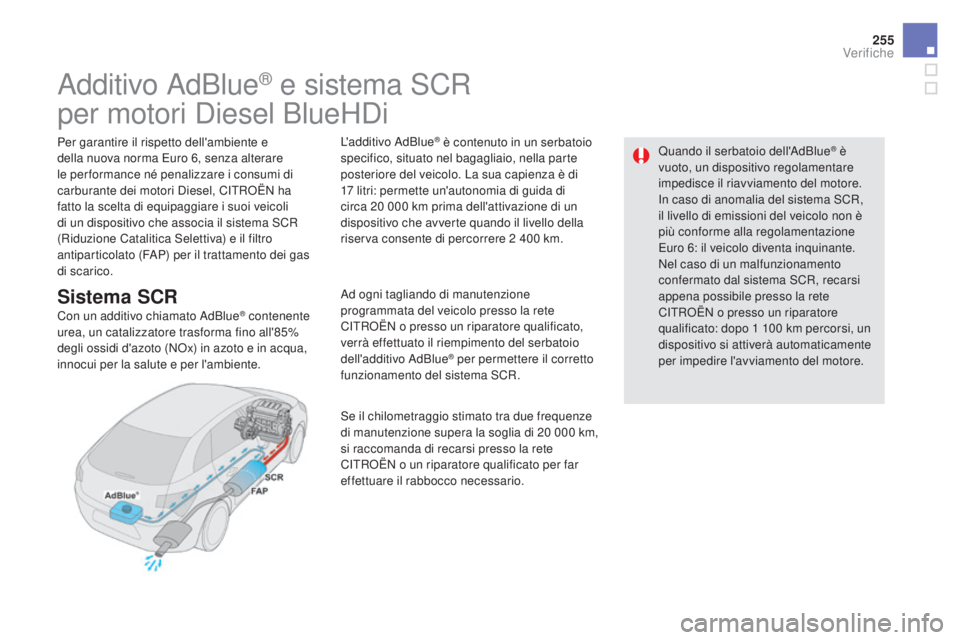

Additivo AdBlue® e sistema SCR
per motori Diesel BlueHDi
Per garantire il rispetto dell'ambiente e
della nuova norma Euro 6, senza alterare
le per formance né penalizzare i consumi di
carburante dei motori Diesel, CITROËN ha
fatto la scelta di equipaggiare i suoi veicoli
di un dispositivo che associa il sistema SCR
(Riduzione Catalitica Selettiva) e il filtro
antiparticolato (FAP) per il trattamento dei gas
di scarico.
Sistema ScR
Con un additivo chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e in acqua,
innocui per la salute e per l'ambiente. L'additivo AdBlue
® è contenuto in un serbatoio
specifico, situato nel bagagliaio, nella parte
posteriore del veicolo. La sua capienza è di
17 litri: permette un'autonomia di guida di
circa 20 000 km prima dell'attivazione di un
dispositivo che avverte quando il livello della
riserva consente di percorrere 2 400 km.
Ad ogni tagliando di manutenzione
programmata del veicolo presso la rete
CITROËN o presso un riparatore qualificato,
verrà effettuato il riempimento del serbatoio
dell'additivo AdBlue
® per permettere il corretto
funzionamento del sistema SCR.
Se il chilometraggio stimato tra due frequenze
di manutenzione supera la soglia di 20 000
km,
si raccomanda di recarsi presso la rete
CITROËN o un riparatore qualificato per far
effettuare il rabbocco necessario. Quando il serbatoio dell'AdBlue
® è
vuoto, un dispositivo regolamentare
impedisce il riavviamento del motore.
In caso di anomalia del sistema SCR,
il livello di emissioni del veicolo non è
più conforme alla regolamentazione
Euro

6: il veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la rete
CITROËN o presso un riparatore
qualificato: dopo 1 100 km percorsi, un
dispositivo si attiverà automaticamente
per impedire l'avviamento del motore.
Verifiche

DS5_it_Chap09_verifications_ed01-2015

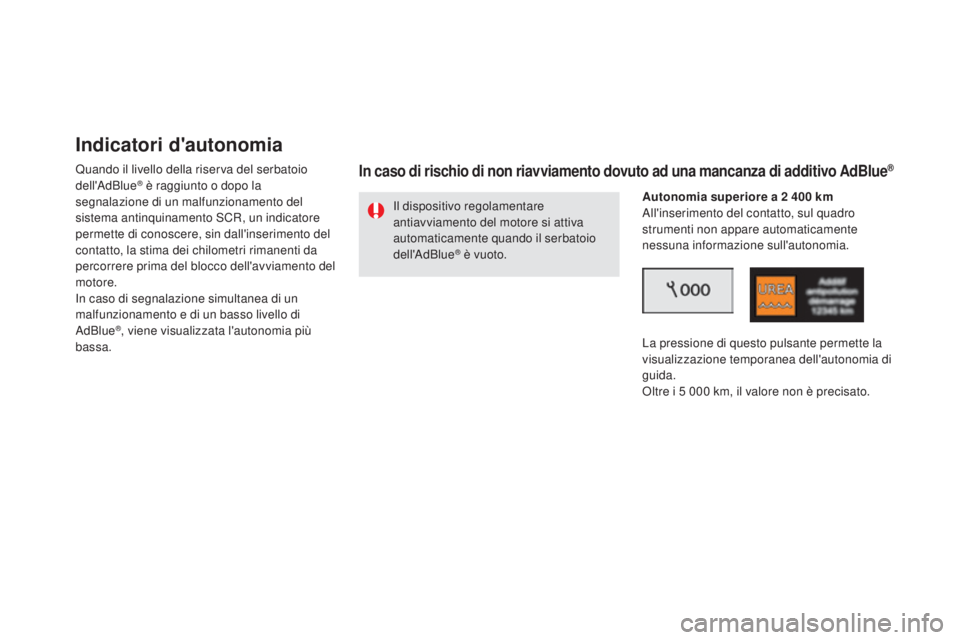

Indicatori d'autonomia
Quando il livello della riserva del serbatoio
dell'AdBlue® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, viene visualizzata l'autonomia più
bassa.
In caso di rischio di non riavviamento dovuto ad una mancanza di additivo AdBlue®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. Autonomia superiore a 2 400 km
All'inserimento del contatto, sul quadro
strumenti non appare automaticamente
nessuna informazione sull'autonomia.
La pressione di questo pulsante permette la
visualizzazione temporanea dell'autonomia di
guida.
Oltre i 5 000 km, il valore non è precisato.

257
DS5_it_Chap09_verifications_ed01-2015

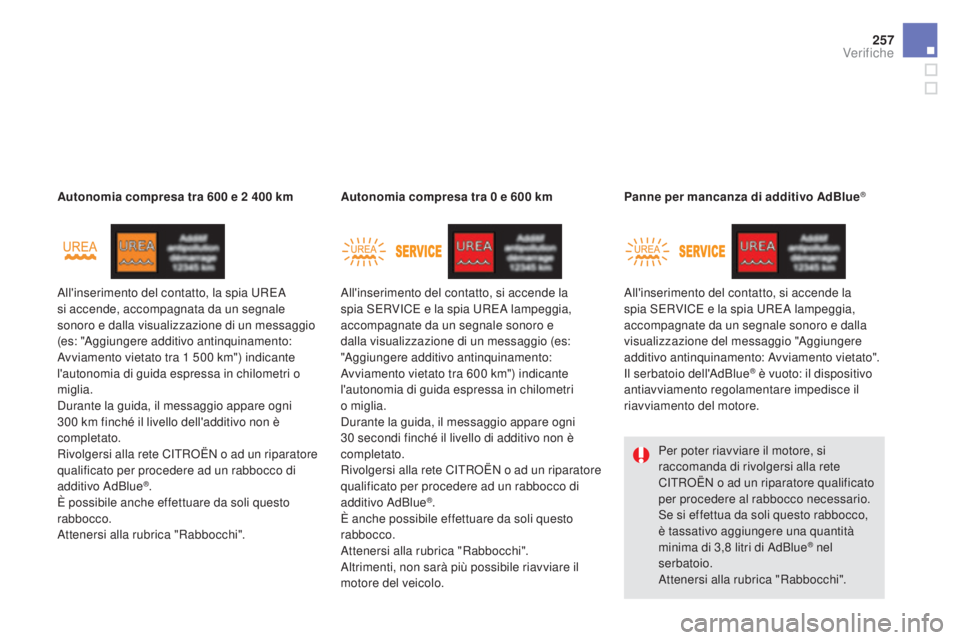

All'inserimento del contatto, la spia UREA
si accende, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es: "Aggiungere additivo antinquinamento:
Avviamento vietato tra 1 500 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
300 km finché il livello dell'additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi". Autonomia compresa tra 600 e 2 400 km
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es:
"Aggiungere additivo antinquinamento:
Avviamento vietato tra 600 km") indicante
l'autonomia di guida espressa in chilometri
o miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue®.
È anche possibile effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi".
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. Autonomia compresa tra 0 e 600 km
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento: Avviamento vietato".
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore. Panne per mancanza di additivo AdBlue
®
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
CITROËN o ad un riparatore qualificato
per procedere al rabbocco necessario.
Se si effettua da soli questo rabbocco,
è tassativo aggiungere una quantità
minima di 3,8 litri di AdBlue
® nel
serbatoio.
Attenersi alla rubrica "Rabbocchi".
Verifiche

DS5_it_Chap09_verifications_ed01-2015
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR.
Un dispositivo antiavviamento del
motore si attiva automaticamente oltre
i 1 100 km percorsi dopo la conferma
del malfunzionamento del sistema
antinquinamento SCR. Appena
possibile, far verificare il sistema
presso la rete CITROËN o presso un
riparatore qualificato.
Le spie UREA, SERVICE e autodiagnosi
motore si accendono, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, poi all'inserimento del contatto durante
dei tragitti successivi, finché persiste la causa
del malfunzionamento. In caso di rilevamento di un
malfunzionamento
Se l'anomalia del sistema SCR è confermata (dopo
50 km percorsi con la visualizzazione permanente
della segnalazione di un malfunzionamento),
all'inserimento del contatto, le spie SERVICE e
autodiagnosi motore si accendono e la spia UREA
lampeggia, accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es: "Anom
antinquin: Avviam vietato tra 300 km") indicante
l'autonomia di guida espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni

30 secondi finché il malfunzionamento del sistema
antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del contatto.
Appena possibile, rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il motore
del veicolo.
durante la fase di guida autorizzata
(tra 1 100 km e 0 km)
In caso di rilevamento di un malfunzionamento del sistema antinquinamento ScR
