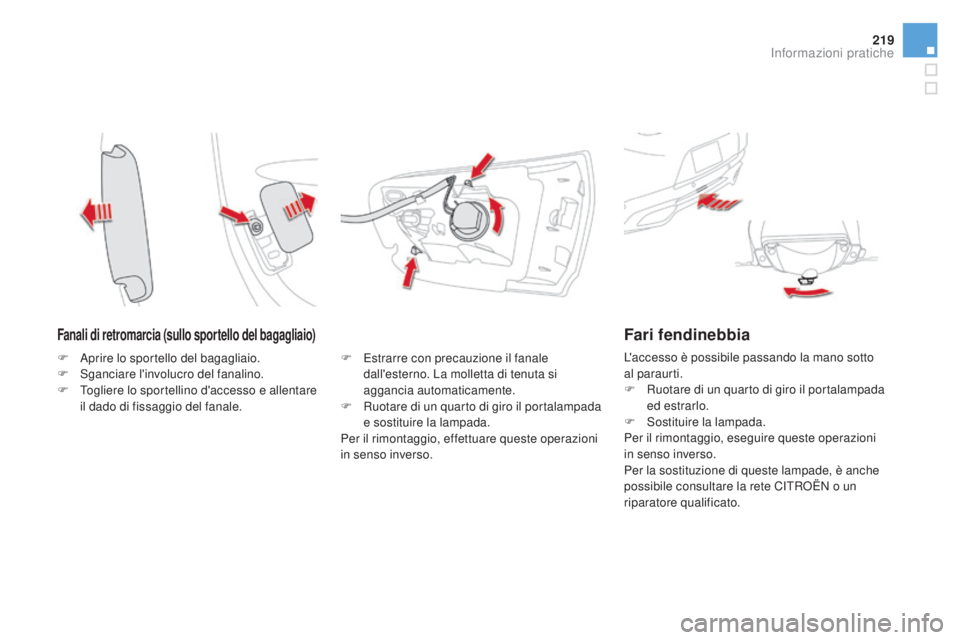

Fanali di retromarcia (sullo sportello del bagagliaio)
F Estrarre con precauzione il fanale dall'esterno. La molletta di tenuta si
aggancia automaticamente.
F

R
uotare di un quarto di giro il portalampada
e sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Fari fendinebbia
F Aprire lo sportello del bagagliaio.
F S ganciare l'involucro del fanalino.
F

T
ogliere lo sportellino d'accesso e allentare
il dado di fissaggio del fanale. L'accesso è possibile passando la mano sotto
al paraurti.
F

R
uotare di un quarto di giro il portalampada
ed estrarlo.
F

S
ostituire la lampada.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Per la sostituzione di queste lampade, è anche
possibile consultare la rete CITROËN o un
riparatore qualificato.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed01-2015

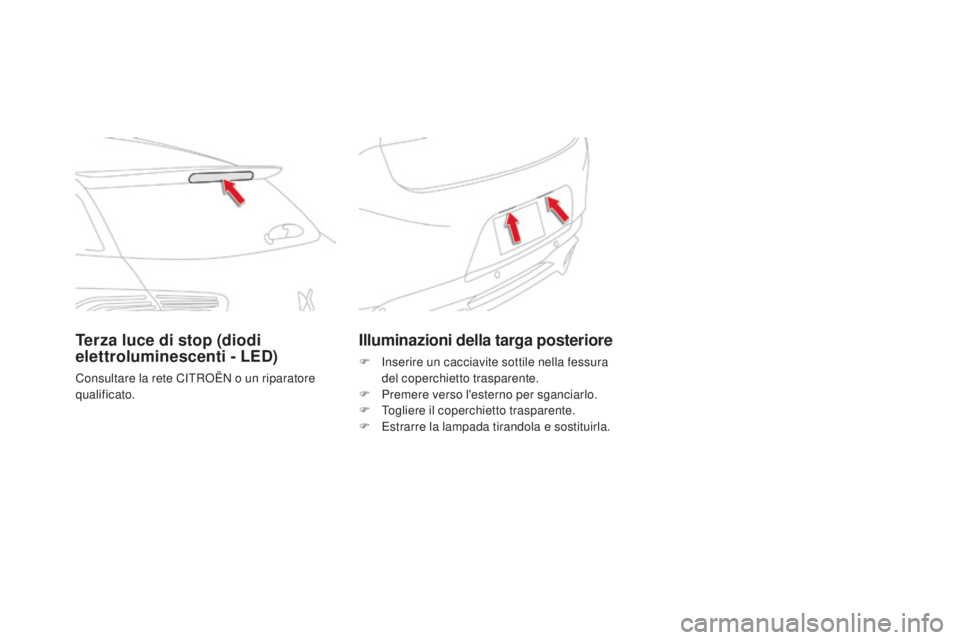

Illuminazioni della targa posteriore
F Inserire un cacciavite sottile nella fessura del coperchietto trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

T
ogliere il coperchietto trasparente.
F

E
strarre la lampada tirandola e sostituirla.
Terza luce di stop (diodi
elettroluminescenti - LEd)
Consultare la rete CITROËN o un riparatore
qualificato.

221
DS5_it_Chap08_info-pratiques_ed01-2015

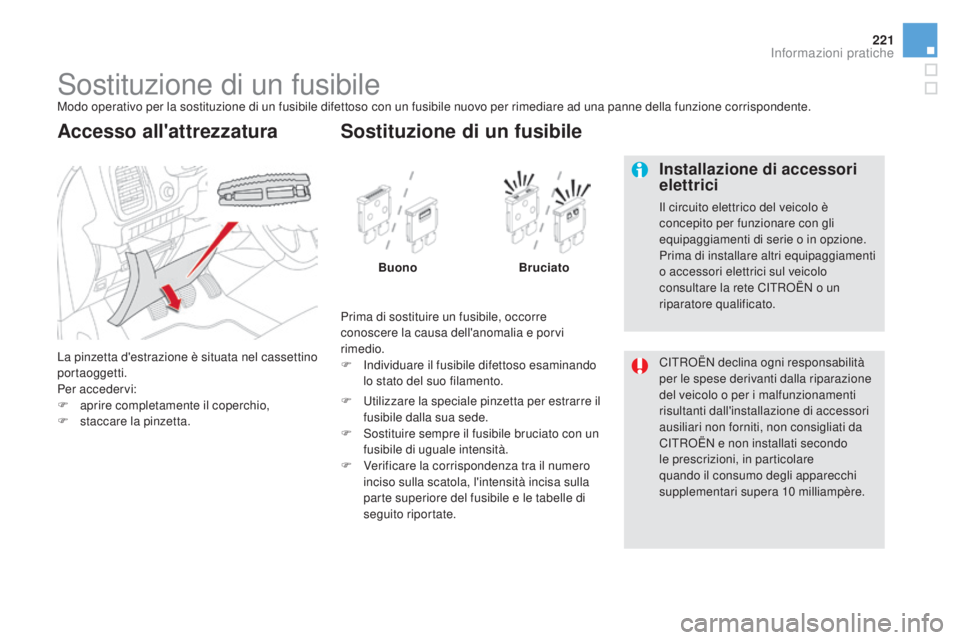

Sostituzione di un fusibileModo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La pinzetta d'estrazione è situata nel cassettino
portaoggetti.
Per accedervi:
F
a
prire completamente il coperchio,
F

st
accare la pinzetta.
Accesso all'attrezzatura
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e porvi
rimedio.
F
I
ndividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Sostituzione di un fusibile
Buono Bruciato
F

U

tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede.
F

S

ostituire sempre il fusibile bruciato con un
fusibile di uguale intensità.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
parte superiore del fusibile e le tabelle di
seguito riportate. CITROËN declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
CITROËN e non installati secondo
le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo
consultare la rete CITROËN o un
riparatore qualificato.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed01-2015

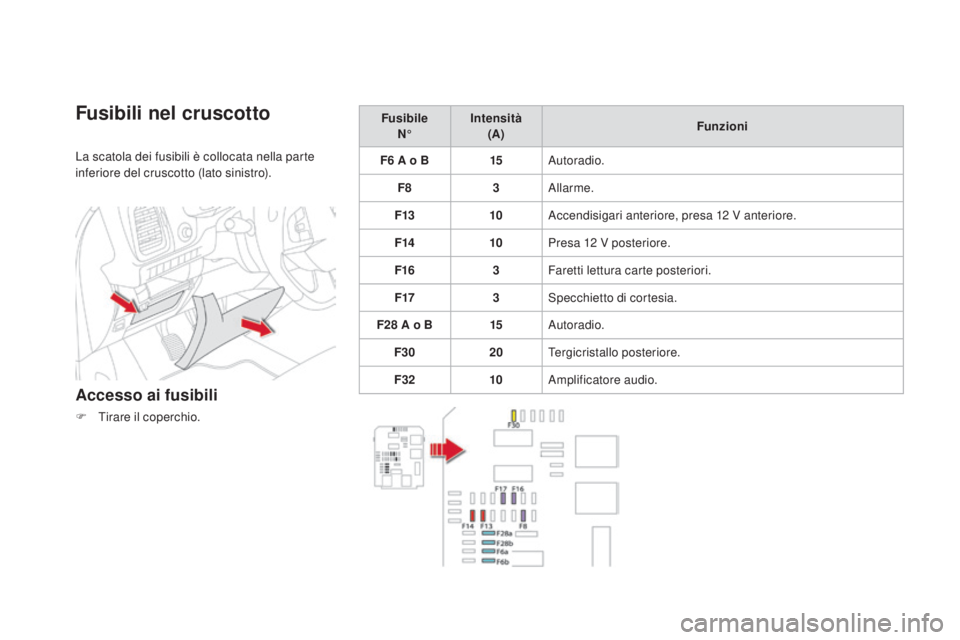

Fusibili nel cruscotto
La scatola dei fusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Tirare il coperchio.Fusibile
N° Intensità
(A) Funzioni
F6 A o B 15Autoradio.
F8 3Allarme.
F13 10Accendisigari anteriore, presa 12 V anteriore.
F14 10Presa 12 V posteriore.
F16 3Faretti lettura carte posteriori.
F17 3Specchietto di cortesia.
F28 A o B 15Autoradio.
F30 20Tergicristallo posteriore.
F32 10Amplificatore audio.

223
DS5_it_Chap08_info-pratiques_ed01-2015

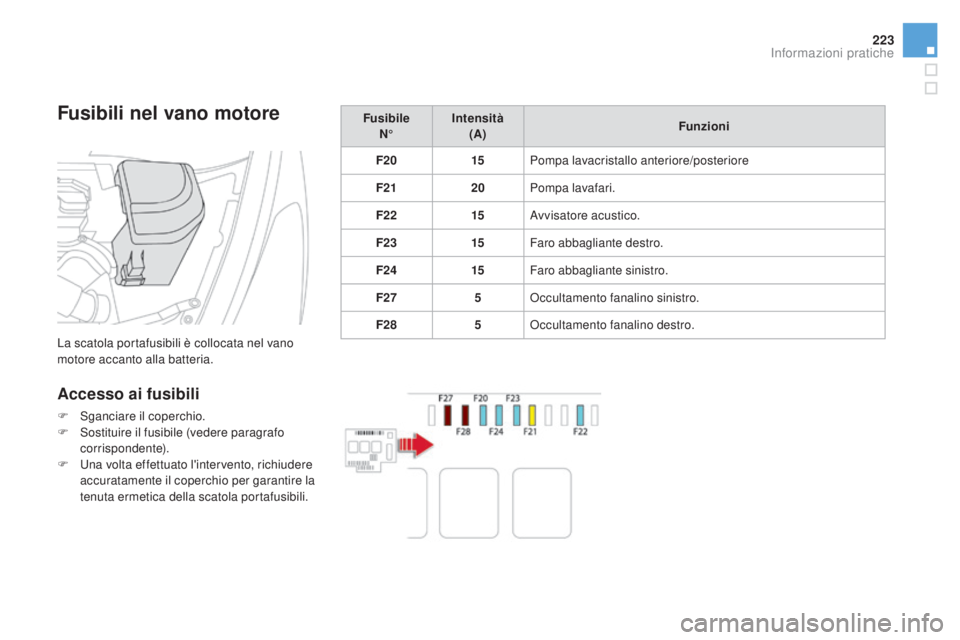

Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibili
F Sganciare il coperchio.
F S ostituire il fusibile (vedere paragrafo
corrispondente).
F

U
na volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili. Fusibile
N° Intensità
(A) Funzioni
F20 15Pompa lavacristallo anteriore/posteriore
F21 20Pompa lavafari.
F22 15Avvisatore acustico.
F23 15Faro abbagliante destro.
F24 15Faro abbagliante sinistro.
F27 5Occultamento fanalino sinistro.
F28 5Occultamento fanalino destro.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed01-2015
Batteria 12 V
La presenza di questa etichetta, in
particolare con il sistema Stop & Start,
indica l'utilizzo di una batteria al piombo
da 12
V con tecnologia e caratteristiche
specifiche, che necessita, in caso
venga scollegata o sostituita,
l'intervento esclusivo della rete
CITROËN o di un riparatore qualificato. La batteria si trova nel cofano motore.
Per accedervi:
F

a
prire il cofano con la maniglia interna,
poi esterna,
F

r
imuovere l'elemento protettivo in plastica
per accedere al morsetto (+).
F

s
e necessario, sganciare la scatola dei
fusibili per rimuovere la batteria.
Accesso alla batteria
Scollegare il morsetto (+)
F Sollevare al massimo la levetta d per
sbloccare la fascetta E .
Ricollegare il morsetto (+)
F Posizionare la fascetta E aperta sul
morsetto (+) della batteria.
F
P

remere verticalmente la fascetta E per
posizionarla correttamente contro la batteria.
F

B
loccare la fascetta spostando il dentino
di posizionamento poi abbassando
nuovamente la levetta
d
.
N

on forzare premendo la levetta,
perché se la fascetta non è ben
posizionata, il bloccaggio risulta
impossibile; ricominciare la procedura.
Procedimento per il riavviamento del motore partendo da un'altra batteria o per ricaricare una batteria scarica.

225
DS5_it_Chap08_info-pratiques_ed01-2015
Dopo il rimontaggio della batteria, lo
Stop & Start sarà attivo solo dopo un
immobilizzo prolungato del veicolo,
la cui durata dipende dalle condizioni
climatiche e dallo stato di carica della
batteria (fino a circa 8 ore).
Con il sistema Stop & Start, la ricarica
della batteria può essere effettuata con
la batteria collegata.

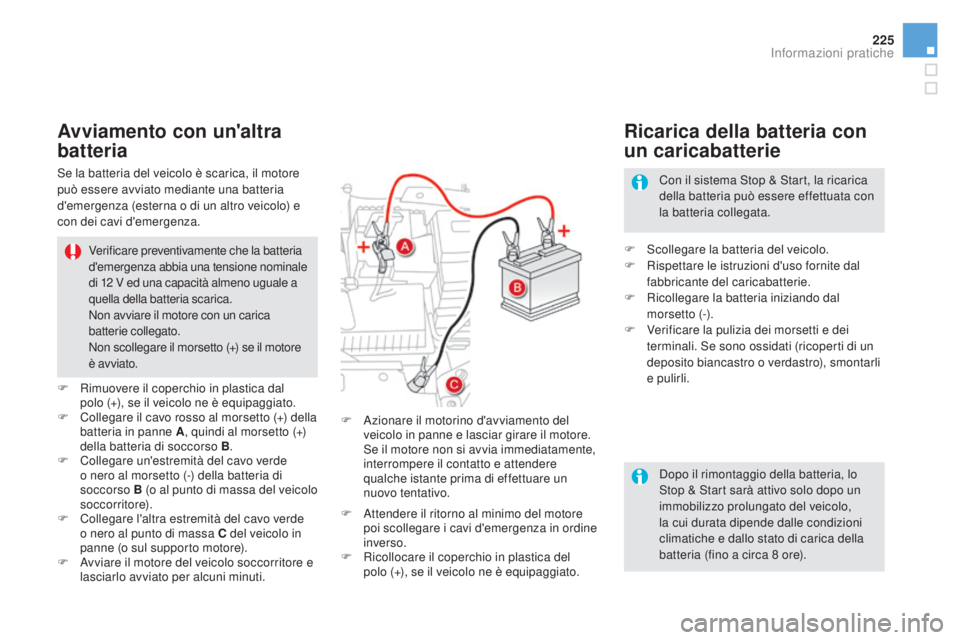

Avviamento con un'altra
batteria
Verificare preventivamente che la batteria
d'emergenza abbia una tensione nominale
di 12 V ed una capacità almeno uguale a
quella della batteria scarica.
Non avviare il motore con un carica
batterie collegato.
Non scollegare il morsetto (+) se il motore
è avviato.
F

R
imuovere il coperchio in plastica dal
polo (+), se il veicolo ne è equipaggiato.
F

C
ollegare il cavo rosso al morsetto (+) della
batteria in panne A , quindi al morsetto (+)
della batteria di soccorso B .
F

C
ollegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B (o al punto di massa del veicolo
soccorritore).
F

C
ollegare l'altra estremità del cavo verde
o nero al punto di massa
c del veicolo in
panne (o sul supporto motore).
F

A

vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti. F

A
zionare il motorino d'avviamento del
veicolo in panne e lasciar girare il motore.
S

e il motore non si avvia immediatamente,
interrompere il contatto e attendere
qualche istante prima di effettuare un
nuovo tentativo. F
S collegare la batteria del veicolo.
F R ispettare le istruzioni d'uso fornite dal
fabbricante del caricabatterie.
F

R
icollegare la batteria iniziando dal
morsetto (-).
F

V
erificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti di un
deposito biancastro o verdastro), smontarli
e pulirli.
Ricarica della batteria con
un caricabatterie
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza.
F

A
ttendere il ritorno al minimo del motore
poi scollegare i cavi d'emergenza in ordine
inverso.
F

R
icollocare il coperchio in plastica del
polo (+), se il veicolo ne è equipaggiato.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed01-2015
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e non
devono in alcun caso essere gettate
con i rifiuti domestici.
Consegnare le pile e le batterie usate
ad un punto di raccolta specializzato.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria.
Non spingere il veicolo per far avviare
il motore in presenza di cambio
pilotato o automatico.Prima di manipolare la batteria,
proteggersi gli occhi e il viso.
Qualsiasi operazione sulla batteria
deve essere effettuata in un ambiente
arieggiato e lontano da fiamme libere
o da scintille, allo scopo di evitare
rischi d'esplosione e d'incendio.
Non tentare di ricaricare una batteria
ghiacciata; lasciarla scongelare al
fine di evitare esplosioni. Una volta
scongelata, farla controllare prima di
ricaricarla presso la rete CITROËN
o presso un riparatore qualificato
per escludere danni ai componenti
interni e presenza di fessurazioni del
contenitore, che potrebbero provocare
perdite di acido tossico e corrosivo.
Non invertire i poli e utilizzare
unicamente un apparecchio di carica
da 12
V.
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza aver
scollegato i morsetti.
Lavarsi le mani al termine
dell'operazione.
Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire il
contatto ed attendere 2
minuti.
Chiudere i vetri e le porte anteriori.
dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire il
contatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie,
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Facendo riferimento alla rubrica
corrispondente, si devono reinizializzare
(secondo la versione):
-

l
a chiave con telecomando,
-
la(

e) tendina(e) d'occultamento elettrica,
-


...
Alcune funzioni non sono disponibili
finché la batteria non ha raggiunto un
livello di carica sufficiente.

227
DS5_it_Chap08_info-pratiques_ed01-2015

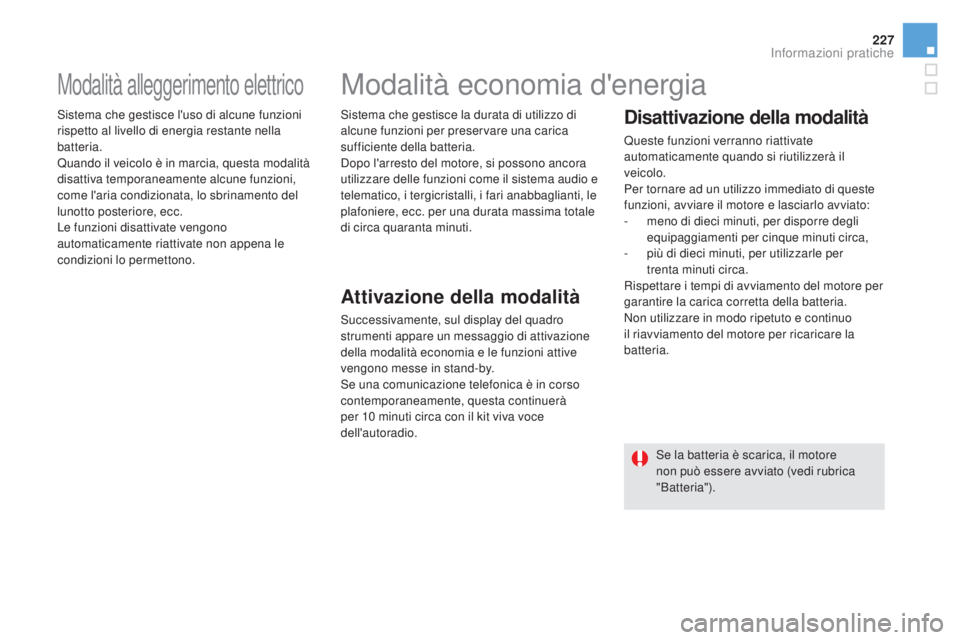

Modalità alleggerimento elettrico
Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l'aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono
automaticamente riattivate non appena le
condizioni lo permettono.Sistema che gestisce la durata di utilizzo di
alcune funzioni per preservare una carica
sufficiente della batteria.
Dopo l'arresto del motore, si possono ancora
utilizzare delle funzioni come il sistema audio e
telematico, i tergicristalli, i fari anabbaglianti, le
plafoniere, ecc. per una durata massima totale
di circa quaranta minuti.
Modalità economia d'energia
Attivazione della modalità
Successivamente, sul display del quadro
strumenti appare un messaggio di attivazione
della modalità economia e le funzioni attive
vengono messe in stand-by.
Se una comunicazione telefonica è in corso
contemporaneamente, questa continuerà
per 10
minuti circa con il kit viva voce
dell'autoradio.
disattivazione della modalità
Queste funzioni verranno riattivate
automaticamente quando si riutilizzerà il
veicolo.
Per tornare ad un utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
-

m
eno di dieci minuti, per disporre degli
equipaggiamenti per cinque minuti circa,
-

p
iù di dieci minuti, per utilizzarle per
trenta


minuti circa.
Rispettare i tempi di avviamento del motore per
garantire la carica corretta della batteria.
Non utilizzare in modo ripetuto e continuo
il riavviamento del motore per ricaricare la
batteria.
Se la batteria è scarica, il motore
non può essere avviato (vedi rubrica
"Batteria").
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed01-2015

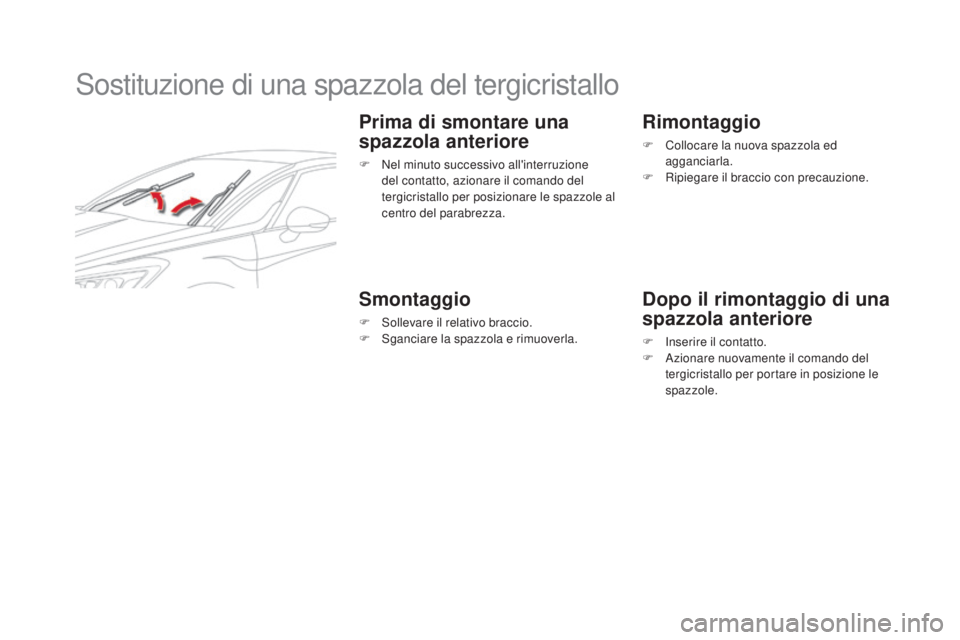

Sostituzione di una spazzola del tergicristallo
Prima di smontare una
spazzola anteriore
F Nel minuto successivo all'interruzione del contatto, azionare il comando del
tergicristallo per posizionare le spazzole al
centro del parabrezza.
Smontaggio
F Sollevare il relativo braccio.
F S ganciare la spazzola e rimuoverla.
Rimontaggio
F Collocare la nuova spazzola ed agganciarla.
F

R
ipiegare il braccio con precauzione.
dopo il rimontaggio di una
s pazzola anteriore
F Inserire il contatto.
F
A zionare nuovamente il comando del
tergicristallo per portare in posizione le
spazzole.
