DS5_es_Chap04_conduite_ed02-2015
En caso de enganche de
remolque
Distribución de la carga
F Distribuya la carga en el remolque de modo que los objetos más pesados se
encuentren lo más cerca posible del eje,
y que el peso en la lanza se aproxime al
máximo autorizado sin superarlo.
La densidad del aire disminuye con la altitud,
reduciendo así las prestaciones del motor. La
carga máxima remolcable debe reducirse un
10% por cada 1.000
metros de altitud.
Viento lateral
F Tenga en cuenta el aumento de la resistencia al viento transversal.
Refrigeración
Arrastrar un remolque en pendiente
ascendente la temperatura del líquido de
refrigeración aumenta.
Debido a que el ventilador se acciona
eléctricamente, su capacidad de refrigeración
no depende del régimen del motor.
F

P
ara disminuir el régimen del motor,
reduzca la velocidad.
La carga máxima remolcable en pendiente
ascendente prolongada depende de la inclinación
de la pendiente y de la temperatura exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigeración.
F

S
i se enciende el testigo de
alerta junto con el testigo STOP ,
detenga el vehículo y pare el
motor lo antes posible.
Frenos
Arrastrar un remolque aumenta la distancia de
frenada.
Para limitar el calentamiento de los frenos se
recomienda utilizar el freno motor.
Neumáticos
F Controle la presión de los neumáticos del vehículo tractor y del remolque, y respete
las presiones recomendadas.
Alumbrado
F Compruebe la señalización eléctrica del remolque y el reglaje de la altura de los
faros del vehículo.
Para más información relativa al reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Para más información relativa a las
masas (y las cargas remolcables en
función del vehículo), consulte el apartado
correspondiente.
La ayuda trasera al estacionamiento se
neutraliza automáticamente al utilizar
un enganche de remolque original de
CITROËN.
Conducción

DS5_es_Chap04_conduite_ed02-2015
Arranque/Parada del motor
F Introduzca la llave electrónica en el lector.
F P ise el pedal del freno en los vehículos con
caja de velocidades automática, o pise a
fondo el embrague en los vehículos con
caja de velocidades manual.
Arranque con la llave
electrónica Arranque con el acceso y
arranque manos libres
Si no se cumple alguna de las
condiciones de arranque, se indicará
un mensaje en el cuadro de a bordo.
En algunos casos, es necesario
manipular el volante pulsando al mismo
tiempo el botón " START/STOP
" para
desbloquear la columna de dirección.
Si eso ocurre, aparecerá un mensaje
de aviso.
Con caja de velocidades manual
, coloque la palanca de cambios en punto muerto.
Con c aja de velocidades automática , ponga el selector de marchas en posición P o N .
Vehículos diésel
No es necesario poner la llave electrónica en
el lector.
F
C

on la llave electrónica en el interior
del vehículo, pise el pedal del freno en
los vehículos con caja de velocidades
automática, o pise a fondo el embrague en los
vehículos con caja de velocidades manual.
F

P

ulse el botón " START/STOP "
a la vez que mantiene pisado
el pedal hasta que el motor
arranque. F

P
ulse el botón " START/STOP "
a la vez que mantiene pisado
el pedal hasta que el motor
arranque. Es necesario que la llave electrónica
del acceso y arranque manos
libres se encuentre en el área de
reconocimiento.
Como medida de seguridad, no salga de
esa zona dejando el vehículo en marcha.
En caso de no detección de la llave
electrónica en la zona, se indica un
mensaje. Desplace la llave electrónica
en la zona para poder arrancar el motor.
La columna de dirección se desbloquea y el
motor arranca de manera casi inmediata.
Ver a continuación la alerta para lso vehículos
diésel. La columna de dirección se desbloquea y el
motor arranca de manera casi inmediata.
Ver a continuación la alerta para los vehículos
diésel. Con temperaturas negativas, el motor
no arrancará hasta que se apague el
testigo de precalentamiento.
Si dicho testigo se enciende después
de pulsar " START/STOP
", mantenga
pisado el pedal del freno o de
embrague hasta que se apague el
testigo y no vuelva a pulsar " S TA R T/
STOP " hasta que el motor haya
arrancado por completo.

101
DS5_es_Chap04_conduite_ed02-2015
Parada con la llave
electrónica
F Inmovilice el vehículo.
Olvido de la llave
En caso de olvidar la llave electrónica
en el lector, aparecerá un mensaje de
aviso al abrir la puerta del conductor.
Parada con el acceso y
arranque manos libres
F Inmovilice el vehículo.Si no se ha inmovilizado previamente el
vehículo, el motor no se apagará.
No salga del vehículo dejando la llave
electrónica dentro.
Puesta del contacto
(sin arranque)
F Con la llave electrónica en el
interior del vehículo, pulse el
botón " START/STOP ".
El motor se apagará y la columna de
dirección se bloqueará. F
P
ulse el botón " START/STOP
".
El motor se apagará y la columna de
dirección se bloqueará.
Protección antirrobo
Antiarranque electrónico
La llave contiene un chip electrónico con un
código secreto. Al poner el contacto,
este código debe ser reconocido para que el
arranque sea posible.
El sistema antiarranque electrónico bloquea
el sistema de control del motor un momento
después de cortar el contacto e impide la
puesta en marcha del motor en caso de robo.
Si se produce un fallo de funcionamiento,
se indica mediante un mensaje en la pantalla
del cuadro de a bordo.
Si eso ocurre, no será posible arrancar
el motor. Consulte enseguida con la red
CITROËN.
Con la llave electrónica en el lector o la llave
del sistema de acceso y arranque manos
libres en el interior del vehículo, pulse el botón
"START/STOP" sin pisar ningún pedal
, para
poner el contacto.
F

R

etire la llave electrónica del lector. F

P

ulse el botón "START/STOP".
El cuadro de a bordo se
encenderá, pero sin arrancar el
motor.
F

V

uelva a pulsar el botón para
cortar el contacto y poder
bloquear el vehículo.
Con el contacto puesto, el sistema
pasa a modo economía de energía
para mantener un determinado nivel de
carga de la batería.
La parada del motor provoca la pérdida
de asistencia a la frenada.
Conducción

DS5_es_Chap04_conduite_ed02-2015

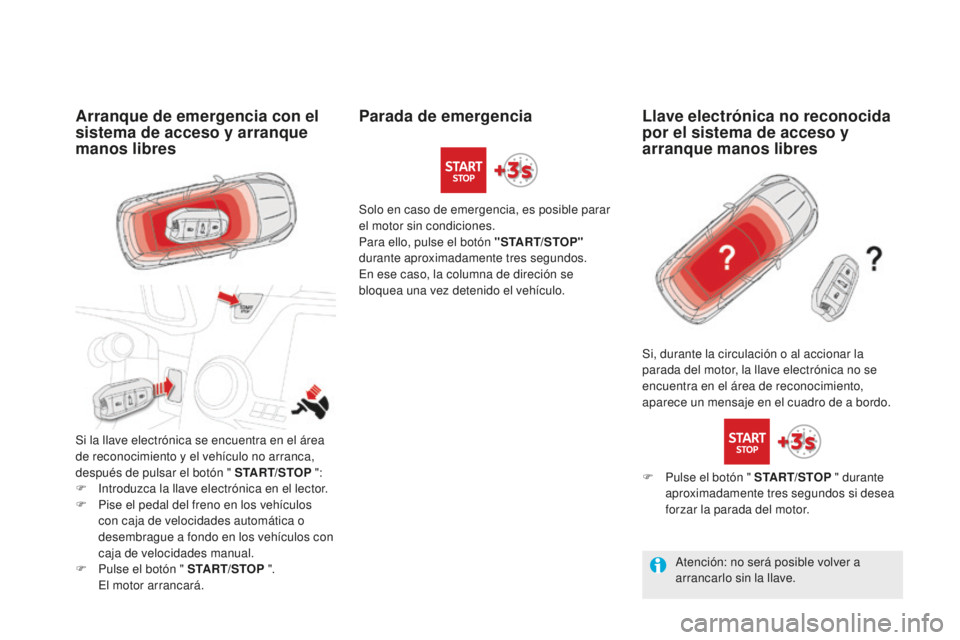

Arranque de emergencia con el
sistema de acceso y arranque
manos libres
Si la llave electrónica se encuentra en el área
de reconocimiento y el vehículo no arranca,
después de pulsar el botón " START/STOP ":
F

I
ntroduzca la llave electrónica en el lector.
F

P
ise el pedal del freno en los vehículos
con caja de velocidades automática o
desembrague a fondo en los vehículos con
caja de velocidades manual.
F

P
ulse el botón " START/STOP ".
E

l motor arrancará. Solo en caso de emergencia, es posible parar
el motor sin condiciones.
Para ello, pulse el botón "START/STOP"

durante aproximadamente tres segundos.
En ese caso, la columna de direción se
bloquea una vez detenido el vehículo.
Si, durante la circulación o al accionar la
parada del motor, la llave electrónica no se
encuentra en el área de reconocimiento,
aparece un mensaje en el cuadro de a bordo.
Parada de emergenciaLlave electrónica no reconocida
por el sistema de acceso y
arranque manos libres
F Pulse el botón " START/STOP " durante
aproximadamente tres segundos si desea
forzar la parada del motor.
Atención: no será posible volver a
arrancarlo sin la llave.

103
DS5_es_Chap04_conduite_ed02-2015
En caso de gran frío o
remolcado
En algunas condiciones, se aconseja no
accionar el freno de estacionamiento.
Para ello, con el contacto puesto, suelte
manualmente el freno de estacionamiento
antes de cortar el contacto:
F
C
on caja de velocidades manual ,
introduzca la primera marcha o la
marcha atrás.
F
C

on caja de velocidades
automática , seleccione la posición P .
El freno de estacionamiento eléctrico combina
dos modos de funcionamiento:
-

T

ensado/Destensado automático
S

e acciona automáticamente al apagar el
motor y se afloja automáticamente al iniciar
la marcha (activado por defecto).
-

T

ensado/Destensado manual
E

l freno de estacionamiento se acciona
manualmente tirando del mando A .
S

e suelta manualmente tirando y soltando
el mando mientras se pisa el pedal del
freno.
Programación del modo
automático
Para algunos países de comercialización del
vehículo, es posible desactivar el modo de
funcionamiento automático.
En dicho caso, la neutralización
se realiza desde el menú de
configuración del vehículo.
Freno de estacionamiento eléctrico
Si el modo automático está
desactivado, el tensado/destensado
del freno de estacionamiento debe
realizarse manualmente.
El encendido de este testigo en el
cuadro de a bordo indica que el
modo automático está desactivado.
No salga del vehículo sin comprobar
que el freno de estacionamiento queda
tensado. Este testigo se enciende fijo.
Etiqueta en el panel de puerta
En caso de descarga de la
batería
En tal caso, el freno de estacionamiento
eléctrico no funcionará.
Por motivos de seguridad, inmovilice el
vehículo según las preconizaciones de
arriba o colocando una cala contra una
de las ruedas.
Llame a la red CITROËN o a un taller
cualificado.
Si se abre la puerta del conductor
sin haber accionado el freno de
estacionamiento, suena una señal y se
indica un mensaje.
Conducción

DS5_es_Chap04_conduite_ed02-2015

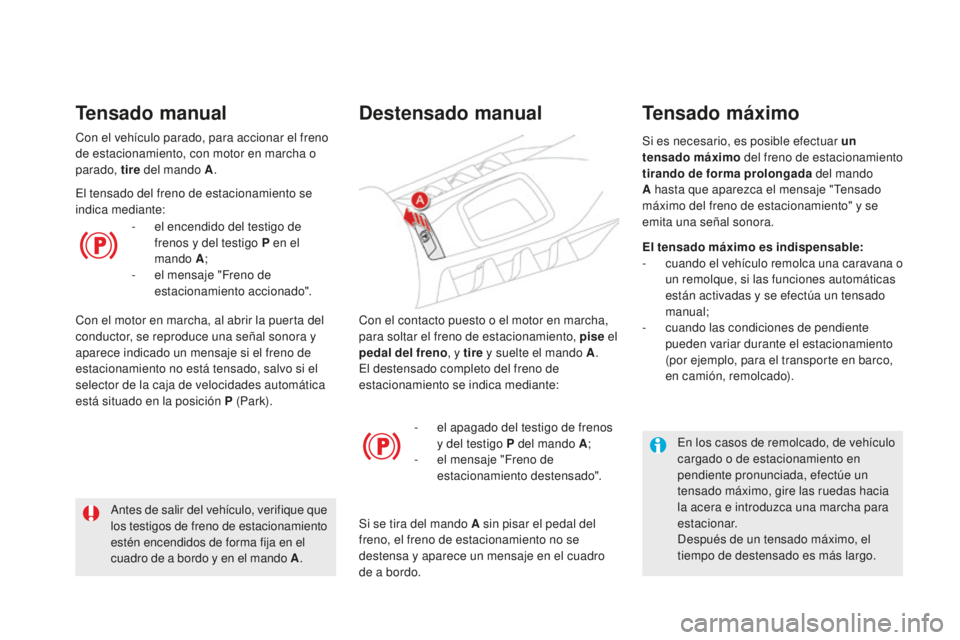

Con el contacto puesto o el motor en marcha,
para soltar el freno de estacionamiento, pise el
pedal del freno , y tire y suelte el mando A .
El destensado completo del freno de
estacionamiento se indica mediante:
Destensado manual
- el apagado del testigo de frenos y del testigo P del mando A ;
-

e
l mensaje "Freno de
estacionamiento destensado".
Si se tira del mando A sin pisar el pedal del
freno, el freno de estacionamiento no se
destensa y aparece un mensaje en el cuadro
de a bordo.
Antes de salir del vehículo, verifique que
los testigos de freno de estacionamiento
estén encendidos de forma fija en el
cuadro de a bordo y en el mando A
.
Con el vehículo parado, para accionar el freno
de estacionamiento, con motor en marcha o
parado, tire
del mando A .
Tensado manual
El tensado del freno de estacionamiento se
indica mediante:
-

e
l encendido del testigo de
frenos y del testigo P en el
mando A ;
-

e
l mensaje "Freno de
estacionamiento accionado".
Con el motor en marcha, al abrir la puerta del
conductor, se reproduce una señal sonora y
aparece indicado un mensaje si el freno de
estacionamiento no está tensado, salvo si el
selector de la caja de velocidades automática
está situado en la posición P (Park). El tensado máximo es indispensable:
-

c
uando el vehículo remolca una caravana o
un remolque, si las funciones automáticas
están activadas y se efectúa un tensado
manual;
-

c
uando las condiciones de pendiente
pueden variar durante el estacionamiento
(por ejemplo, para el transporte en barco,
en camión, remolcado).
Si es necesario, es posible efectuar un
tensado máximo
del freno de estacionamiento
tirando de forma prolongada del mando
A hasta que aparezca el mensaje "Tensado
máximo del freno de estacionamiento" y se
emita una señal sonora.
En los casos de remolcado, de vehículo
cargado o de estacionamiento en
pendiente pronunciada, efectúe un
tensado máximo, gire las ruedas hacia
la acera e introduzca una marcha para
estacionar.
Después de un tensado máximo, el
tiempo de destensado es más largo.
Tensado máximo

105
DS5_es_Chap04_conduite_ed02-2015
Antes de salir del vehículo, verifique
que los testigos de freno de
estacionamiento del cuadro de a bordo
y del mando A estén encendidos de
forma fija.
Nunca deje a un niño solo en el
interior del vehículo con el contacto
puesto, ya que podría soltar el freno de
estacionamiento.

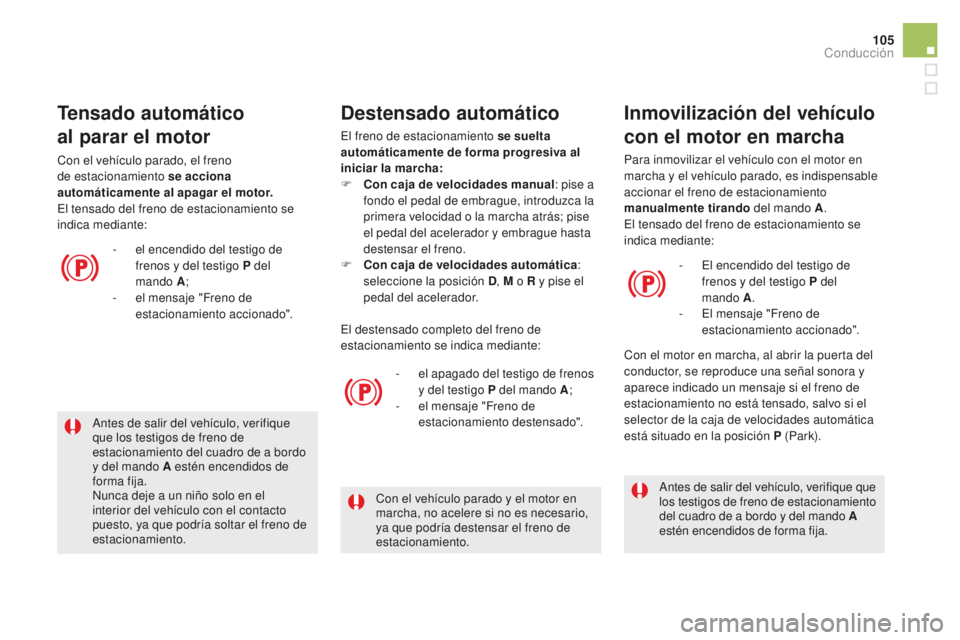

Tensado automático
al parar el motor
- el encendido del testigo de frenos y del testigo P del
mando A ;
-

e
l mensaje "Freno de
estacionamiento accionado".
Con el vehículo parado, el freno
de estacionamiento se acciona
automáticamente al apagar el motor.
El tensado del freno de estacionamiento se
indica mediante:
Destensado automático
El freno de estacionamiento se suelta
automáticamente de forma progresiva al
iniciar la marcha:
F

C
on caja de velocidades manual : pise a
fondo el pedal de embrague, introduzca la
primera velocidad o la marcha atrás; pise
el pedal del acelerador y embrague hasta
destensar el freno.
F

C
on caja de velocidades automática :
seleccione la posición D , M o R y pise el
pedal del acelerador.
-

e
l apagado del testigo de frenos
y del testigo P del mando A ;
-

e
l mensaje "Freno de
estacionamiento destensado".
Con el vehículo parado y el motor en
marcha, no acelere si no es necesario,
ya que podría destensar el freno de
estacionamiento. Antes de salir del vehículo, verifique que
los testigos de freno de estacionamiento
del cuadro de a bordo y del mando A
estén encendidos de forma fija.
Para inmovilizar el vehículo con el motor en
marcha y el vehículo parado, es indispensable
accionar el freno de estacionamiento
manualmente
tirando del mando A .
El tensado del freno de estacionamiento se
indica mediante:
-

E
l encendido del testigo de
frenos y del testigo P del
mando A .
-

E
l mensaje "Freno de
estacionamiento accionado".
Con el motor en marcha, al abrir la puerta del
conductor, se reproduce una señal sonora y
aparece indicado un mensaje si el freno de
estacionamiento no está tensado, salvo si el
selector de la caja de velocidades automática
está situado en la posición P (Park).
inmovilización del vehículo
con el motor en marcha
El destensado completo del freno de
estacionamiento se indica mediante:
Conducción

DS5_es_Chap04_conduite_ed02-2015

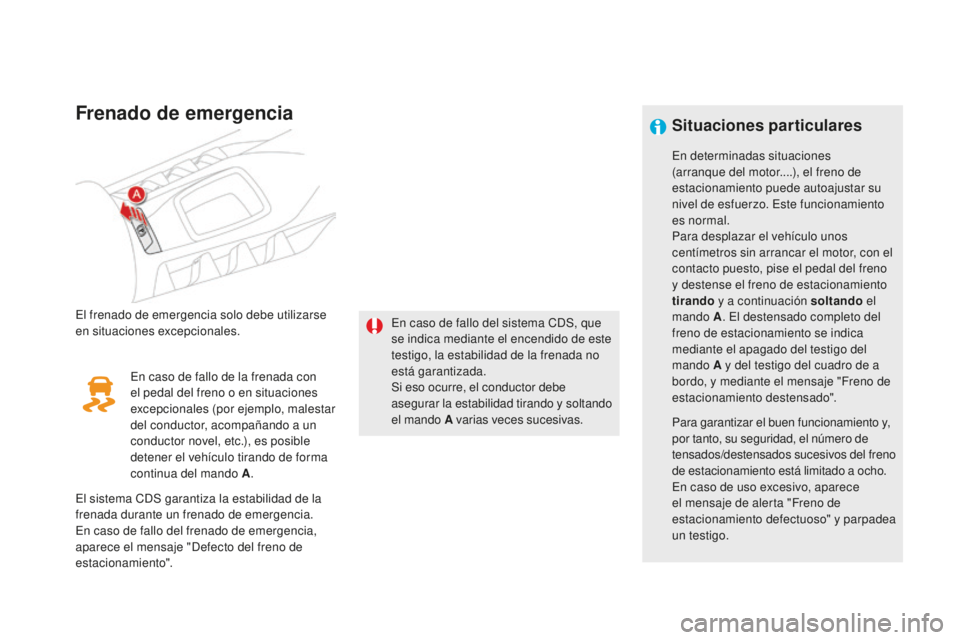

Frenado de emergencia
El frenado de emergencia solo debe utilizarse
en situaciones excepcionales.En caso de fallo del sistema CDS, que
se indica mediante el encendido de este
testigo, la estabilidad de la frenada no
está garantizada.
Si eso ocurre, el conductor debe
asegurar la estabilidad tirando y soltando
el mando A
varias veces sucesivas.
En caso de fallo de la frenada con
el pedal del freno o en situaciones
excepcionales (por ejemplo, malestar
del conductor, acompañando a un
conductor novel, etc.), es posible
detener el vehículo tirando de forma
continua del mando A
.
El sistema CDS garantiza la estabilidad de la
frenada durante un frenado de emergencia.
En caso de fallo del frenado de emergencia,
aparece el mensaje "Defecto del freno de
estacionamiento".
Situaciones particulares
Para garantizar el buen funcionamiento y,
por tanto, su seguridad, el número de
tensados/destensados sucesivos del freno
de estacionamiento está limitado a ocho.
En caso de uso excesivo, aparece
el mensaje de alerta "Freno de
estacionamiento defectuoso" y parpadea
un testigo. En determinadas situaciones
(arranque del motor....), el freno de
estacionamiento puede autoajustar su
nivel de esfuerzo. Este funcionamiento
es normal.
Para desplazar el vehículo unos
centímetros sin arrancar el motor, con el
contacto puesto, pise el pedal del freno
y destense el freno de estacionamiento
tirando y a continuación soltando el
mando A . El destensado completo del
freno de estacionamiento se indica
mediante el apagado del testigo del
mando A y del testigo del cuadro de a
bordo, y mediante el mensaje "Freno de
estacionamiento destensado".

107
DS5_es_Chap04_conduite_ed02-2015

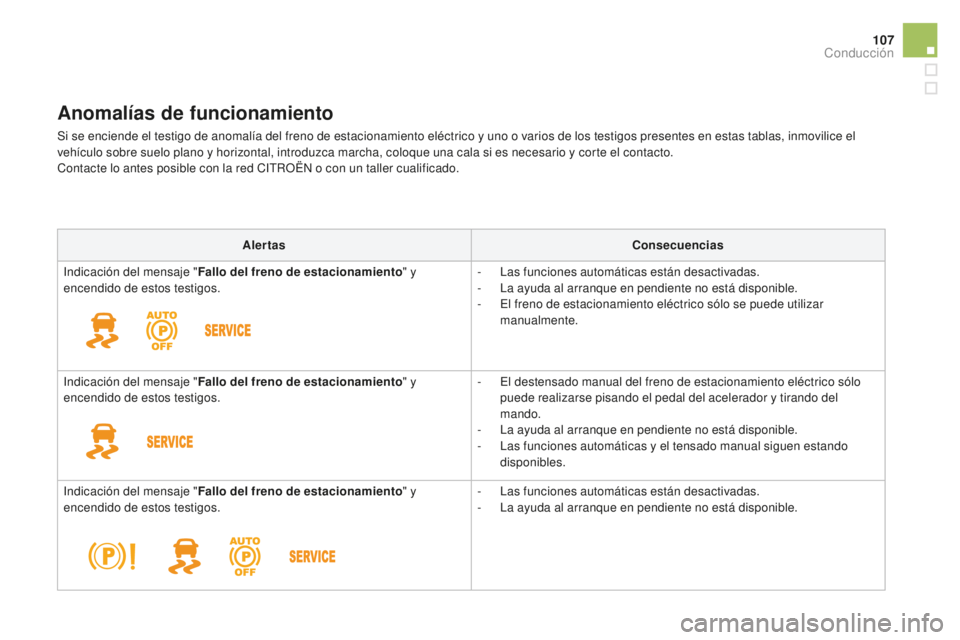

Anomalías de funcionamiento
Si se enciende el testigo de anomalía del freno de estacionamiento eléctrico y uno o varios de los testigos presentes en estas tablas, inmovilice el
vehículo sobre suelo plano y horizontal, introduzca marcha, coloque una cala si es necesario y corte el contacto.
Contacte lo antes posible con la red CITROËN o con un taller cualificado.Alertas Consecuencias
Indicación del mensaje " Fallo del freno de estacionamiento " y
encendido de estos testigos. -
L

as funciones automáticas están desactivadas.
-

L
a ayuda al arranque en pendiente no está disponible.
-

E
l freno de estacionamiento eléctrico sólo se puede utilizar
manualmente.
Indicación del mensaje " Fallo del freno de estacionamiento " y
encendido de estos testigos. -

E
l destensado manual del freno de estacionamiento eléctrico sólo
puede realizarse pisando el pedal del acelerador y tirando del
mando.
-

L
a ayuda al arranque en pendiente no está disponible.
-

L
as funciones automáticas y el tensado manual siguen estando
disponibles.
Indicación del mensaje " Fallo del freno de estacionamiento " y
encendido de estos testigos. -
L

as funciones automáticas están desactivadas.
-

L
a ayuda al arranque en pendiente no está disponible.
Conducción

DS5_es_Chap04_conduite_ed02-2015

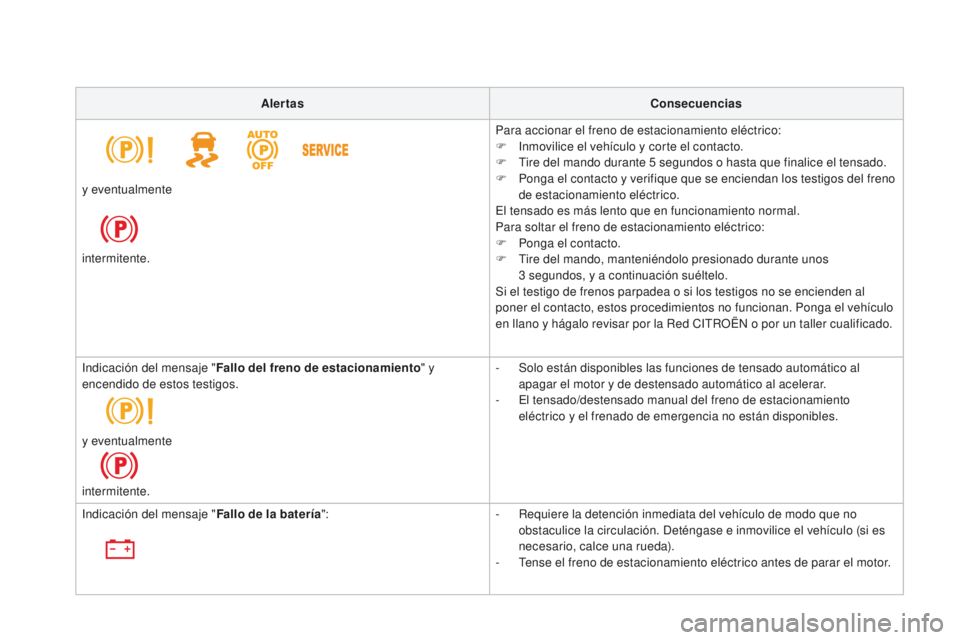

AlertasConsecuencias
Para accionar el freno de estacionamiento eléctrico:
F

I
nmovilice el vehículo y corte el contacto.
F

T
ire del mando durante 5 segundos o hasta que finalice el tensado.
F

P
onga el contacto y verifique que se enciendan los testigos del freno
de estacionamiento eléctrico.
El tensado es más lento que en funcionamiento normal.
Para soltar el freno de estacionamiento eléctrico:
F

P
onga el contacto.
F

T
ire del mando, manteniéndolo presionado durante unos
3


segundos, y a continuación suéltelo.
Si el testigo de frenos parpadea o si los testigos no se encienden al
poner el contacto, estos procedimientos no funcionan. Ponga el vehículo
en llano y hágalo revisar por la Red CITROËN o por un taller cualificado.
y eventualmente
intermitente.
Indicación del mensaje "
Fallo del freno de estacionamiento " y
encendido de estos testigos. -

S
olo están disponibles las funciones de tensado automático al
apagar el motor y de destensado automático al acelerar.
-

E
l tensado/destensado manual del freno de estacionamiento
eléctrico y el frenado de emergencia no están disponibles.
y eventualmente
intermitente.
Indicación del mensaje " Fallo de la batería": -

R
equiere la detención inmediata del vehículo de modo que no
obstaculice la circulación. Deténgase e inmovilice el vehículo (si es
necesario, calce una rueda).
-

T
ense el freno de estacionamiento eléctrico antes de parar el motor.
