189Bezpieczeństwo

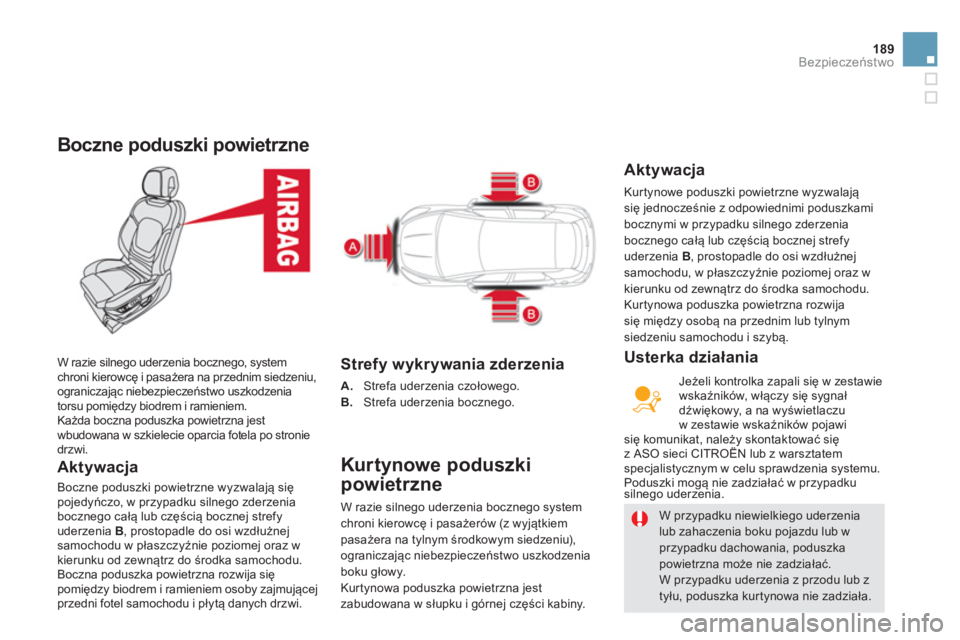

Boczne poduszki powietrzne

Aktywacja

Boczne poduszki powietrzne wyzwalają się pojedyńczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B, prostopadle do osi wzdłużnejsamochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się pomiędzy biodrem i ramieniem osoby zajmującej przedni fotel samochodu i płytą danych drzwi.
W razie silnego uderzenia bocznego, systemchroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela po stroniedrzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.


Kur tynowe poduszki
powietrzne
W razie silnego uderzenia bocznego systemchroni kierowcę i pasażerów (z wyjątkiem pasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia
boku głowy.
Kurt
ynowa poduszka powietrzna jest zabudowana w słupku i górnej części kabiny.

W przypadku niewielkiego uderzenialub zahaczenia boku pojazdu lub w
przypadku dachowania, poduszka powietrzna może nie zadziałać. W przypadku uderzenia z przodu lub ztyłu, poduszka kurtynowa nie zadziała.


Aktywacja

Kurtynowe poduszki powietrzne wyzwalają się jednocześnie z odpowiednimi poduszkami
bocznymi w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B
, prostopadle do osi wzdłużnejsamochodu, w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija
się między osobą na przednim lub tylnym siedzeniu samochodu i szybą.
Jeżeli kontrolka zapali się w zestawie
wskaźników, włącz
y się sygnał
dźwiękowy, a na wyświetlaczu
w zestawie wskaźników pojawi się komunikat, należy skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Poduszki mogą nie zadziałać w przypadku silnego uderzenia.

Usterka działania

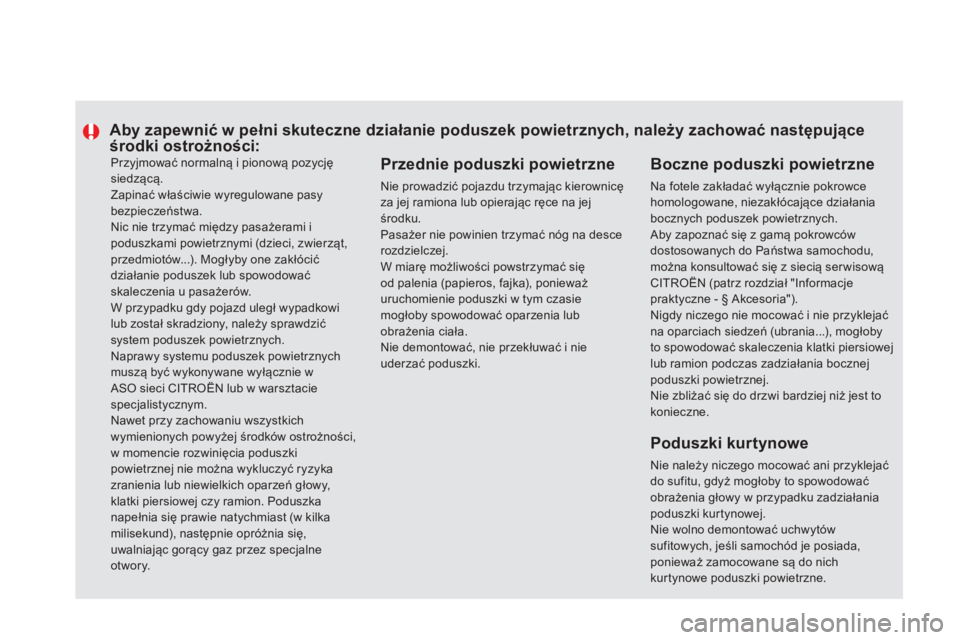

Przyjmować normalną i pionową pozycjęsiedzącą.
Zapinać właściwie wyregulowane pasybezpieczeństwa.

Nic nie trzymać między pasażerami i poduszkami powietrznymi (dzieci, zwierząt,przedmiot

191Bezpieczeństwo

008
Informacje praktyczne

Zestaw znajduje się w skrzynce w bagażnikupod podłogą.
Kompletny zestaw składający się z kompresora
i wkładu ze
środkiem uszczelniającym do tymczasowej naprawy
opony, abymóc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów, spowodowan
ych przebiciem opony,
znajdujących się na bieżniku lub opasaniu opony.

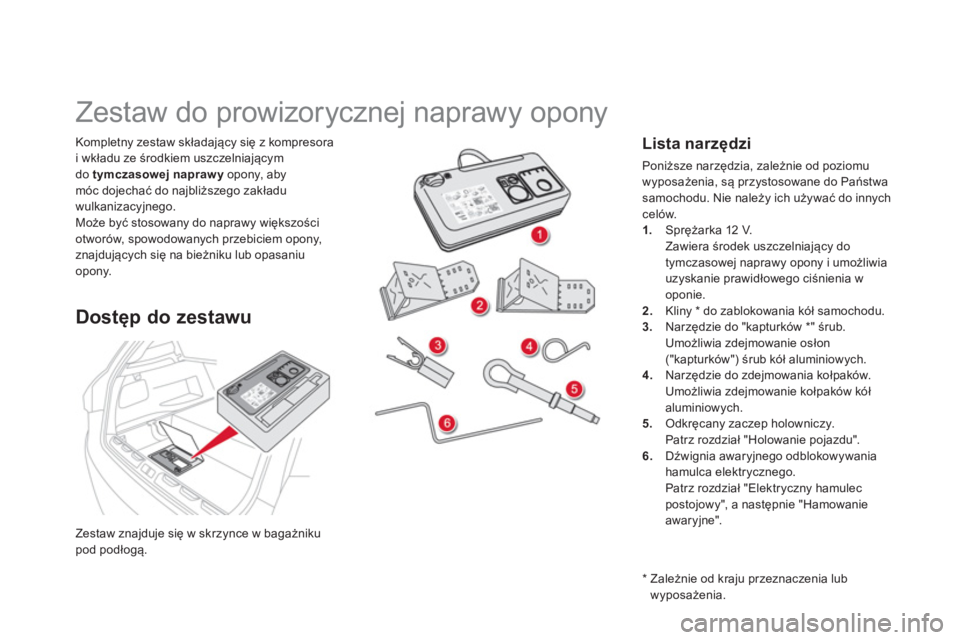

Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu







Lista narzędzi

Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa samochodu. Nie należy ich używać do innychcelów.
1.
Sprężarka 12 V.
Zawiera środek uszczelniający do
tymczasowej naprawy opony i umożliwia
uzyskanie prawidłowego ciśnienia w
oponie.
2.Kliny * do zablokowania kół samochodu.3.Narzędzie do "kapturków * " śrub.
Umożliwia zdejmowanie osłon("kapturków") śrub kół aluminiowych.4.
Narzędzie do zdejmowania kołpaków.
Umożliwia zdejmowanie kołpaków kółaluminiowych.
5. Odkręcany zaczep holowniczy.
Patrz rozdział "Holowanie pojazdu".
6.Dźwignia awaryjnego odblokowywaniahamulca elektrycznego.
Patrz rozdział "Elektryczny hamulecpostojowy", a następnie "Hamowanieawaryjne".



*
Zależnie od kra
ju przeznaczenia lub
w
yposażenia.

195
Informacje praktyczne

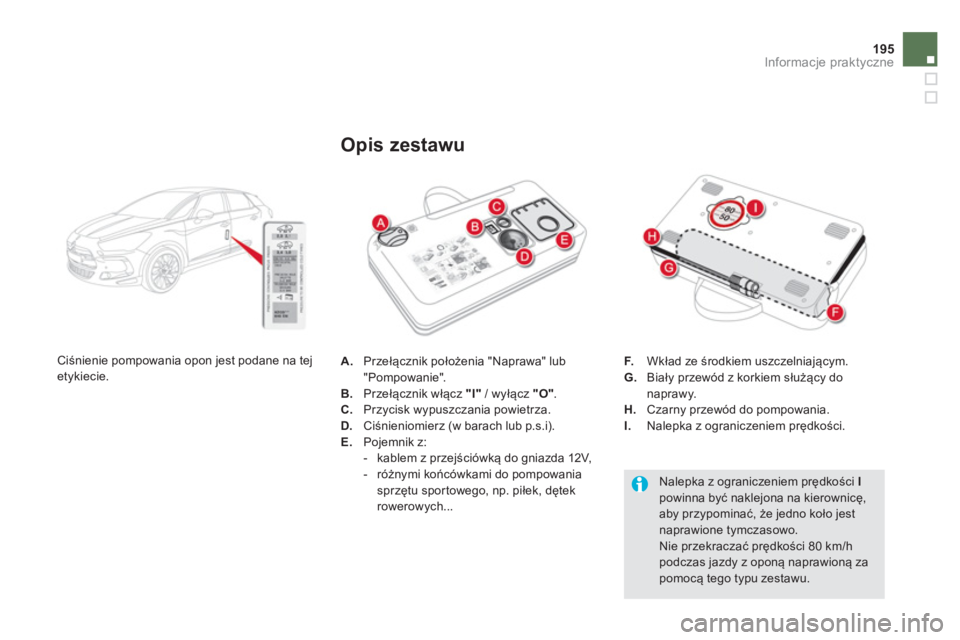

A. Przełącznik położenia "Naprawa" lub"Pompowanie".
B. Przełącznik włącz "I"
/ wyłącz "O".C.
Przycisk wypuszczania powietrza.D.
Ciśnieniomierz (w barach lub p.s.i).E.
Pojemnik z:


- kablem z przejściówką do gniazda 12V,

- r

naprawy

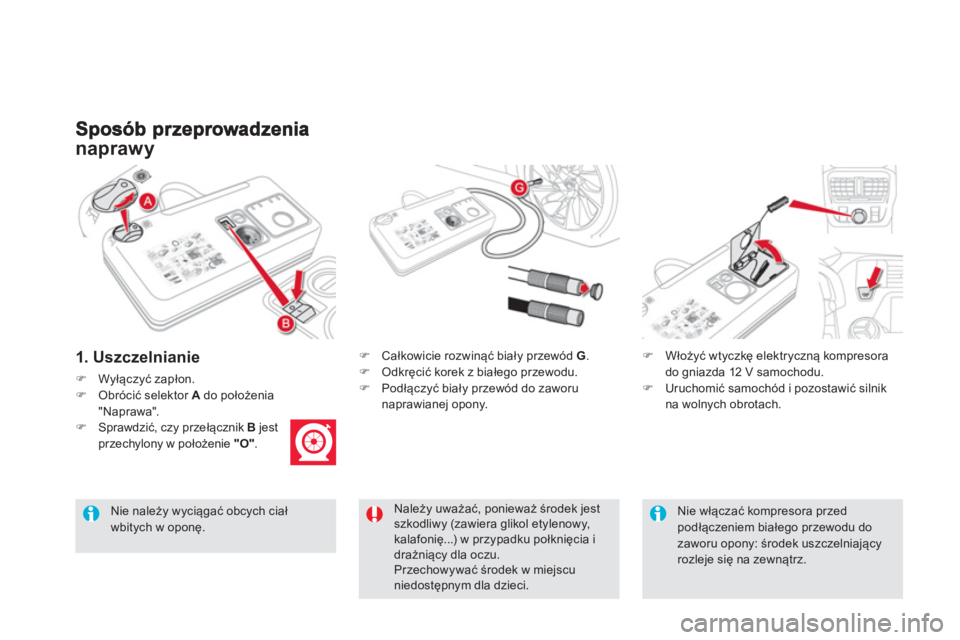

1. Uszczelnianie
)Wyłączyć zapłon. )Obr

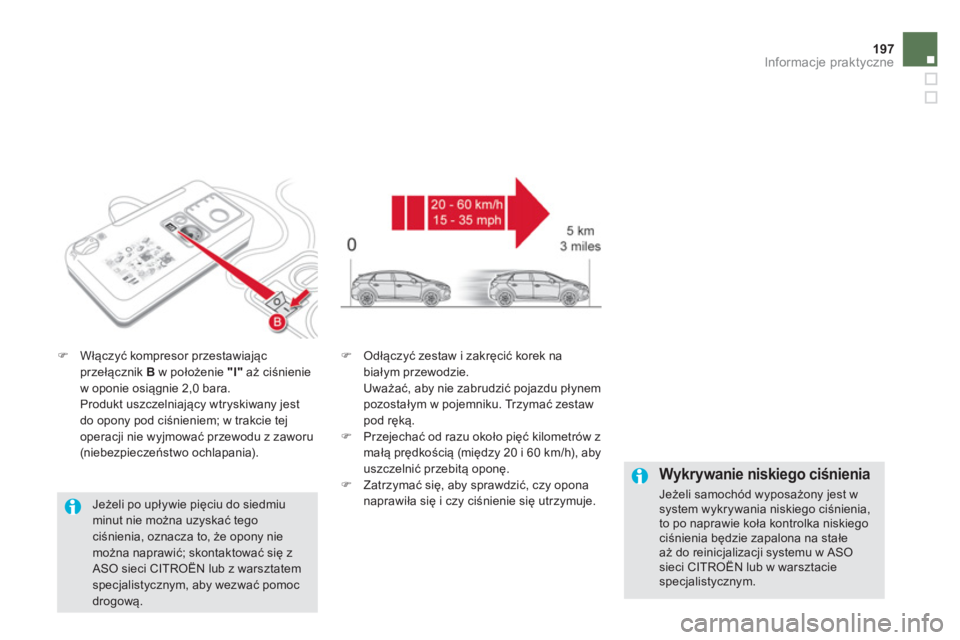

197
Informacje praktyczne
)Włączyć kompresor przestawiającprzełącznik B
w położenie "I"
aż ciśnieniew oponie osiągnie 2,0 bara.
Produkt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tejoperacji nie wyjmować przewodu z zaworu(niebezpieczeństwo ochlapania).
)
Odłączyć zestaw i zakręcić korek nabiałym przewodzie.
Uważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.) Przejechać od razu około pięć kilometrów z
małą prędkością (między 20 i 60 km/h), abyuszczelnić przebitą oponę.)
Zatrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.



Wykrywanie niskiego ciśnienia

Jeżeli samochód wyposażony jest wsystem wykrywania niskiego ciśnienia, to po naprawie koła kontrolka niskiego ciśnienia będzie zapalona na stałeaż do reinicjalizacji systemu w ASO sieci CITROËN lub w warsztacie specjalistycznym.



Jeżeli po upływie pięciu do siedmiuminut nie można uzyskać tego ciśnienia, oznacza to, że opony niemożna naprawić; skontaktować się zASO sieci CITRO

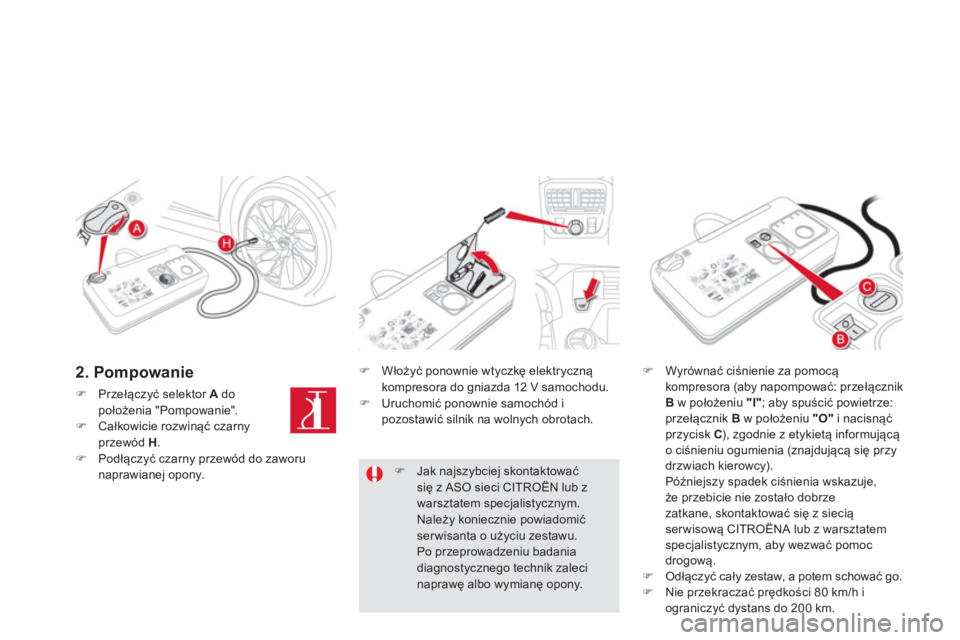

2. Pompowanie
)Przełączyć selektor A
do położenia "Pompowanie".)Całkowicie rozwinąć czarny przewód H.)Podłączyć czarny przewód do zaworu naprawianej opony.
)
Włożyü ponownie wtyczkę elektryczną kompresora do gniazda 12 V samochodu.)
Uruchomić ponownie samoch
