CITROEN DS5 HYBRID 2012 Instrukcja obsługi (in Polish)

Informacje praktyczne

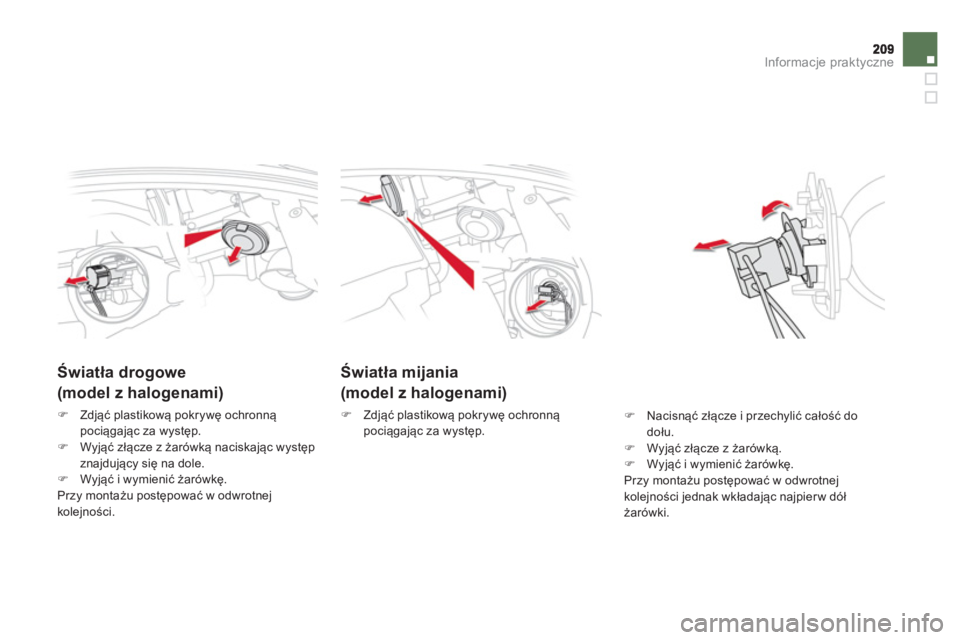

Światła mijania
(model z halogenami)
)
Zdjąć plastikową pokrywę ochronną
pociągając za występ.







Światła drogowe
(model z halogenami)
)Zdjąć plastikową pokrywę ochronnąpociągając za występ. )Wyjąć złącze z żarówką naciskając występ
znajdujący się na dole. )Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.

)
Nacisnąć złącze i przechylić całość dodołu.)
Wyjąć złącze z żarówką.)
Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności jednak wkładając najpier w dół
żarówki.

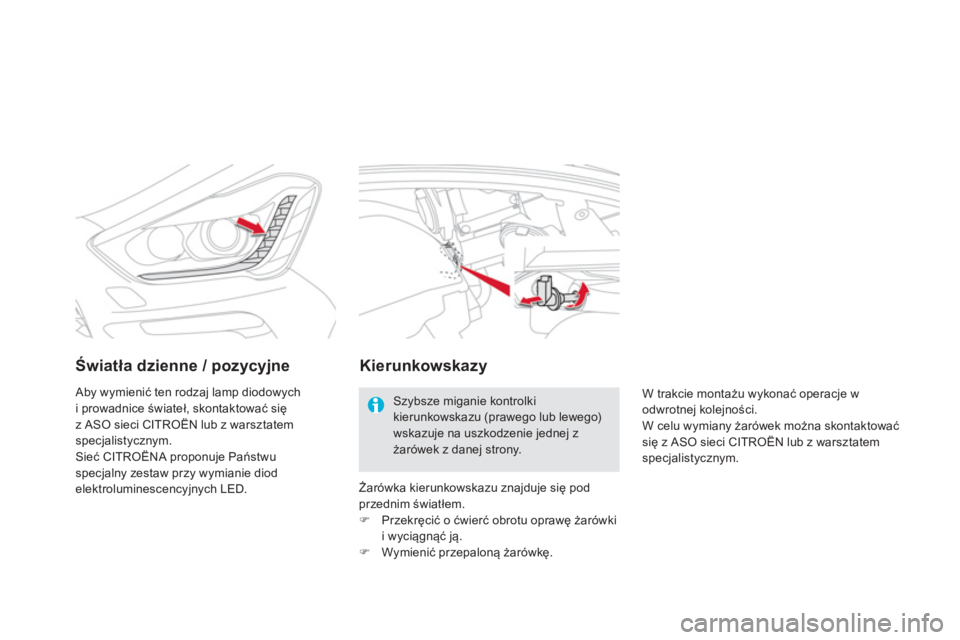

Światła dzienne / pozycyjne
Aby wymienić ten rodzaj lamp diodowych
i prowadnice świateł, skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Sieć CITROËNA proponuje Państwu specjalny zestaw przy wymianie diod elektroluminescencyjnych LED.
Kierunkowskazy
Szybsze miganie kontrolkikierunkowskazu (prawego lub lewego)wskazuje na uszkodzenie jednej z żar

Informacje praktyczne

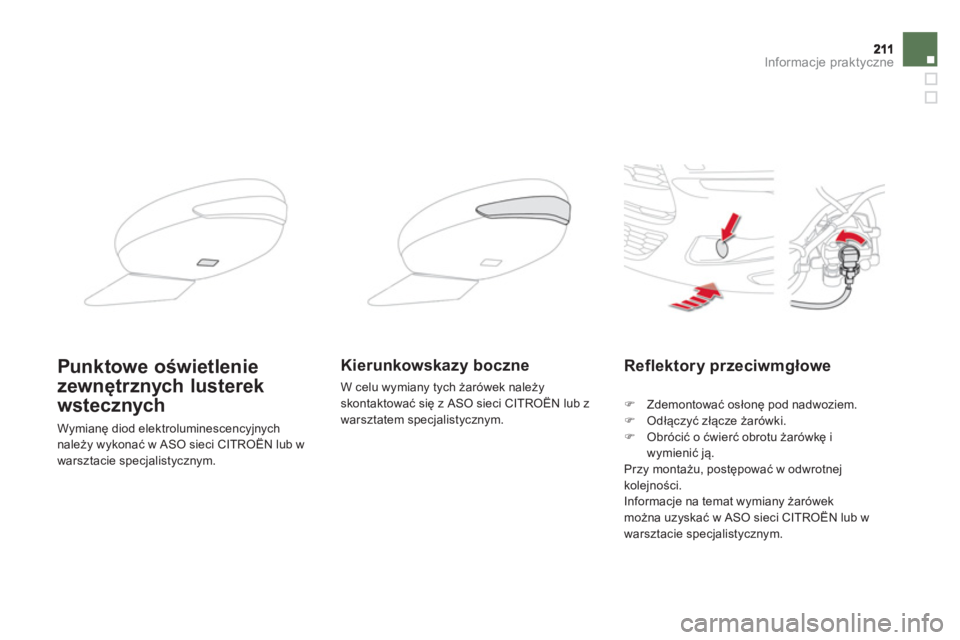

Reflektory przeciwmgłowe
)
Zdemontować osłonę pod nadwoziem.)
Odłączyć złącze żarówki. )
Obr

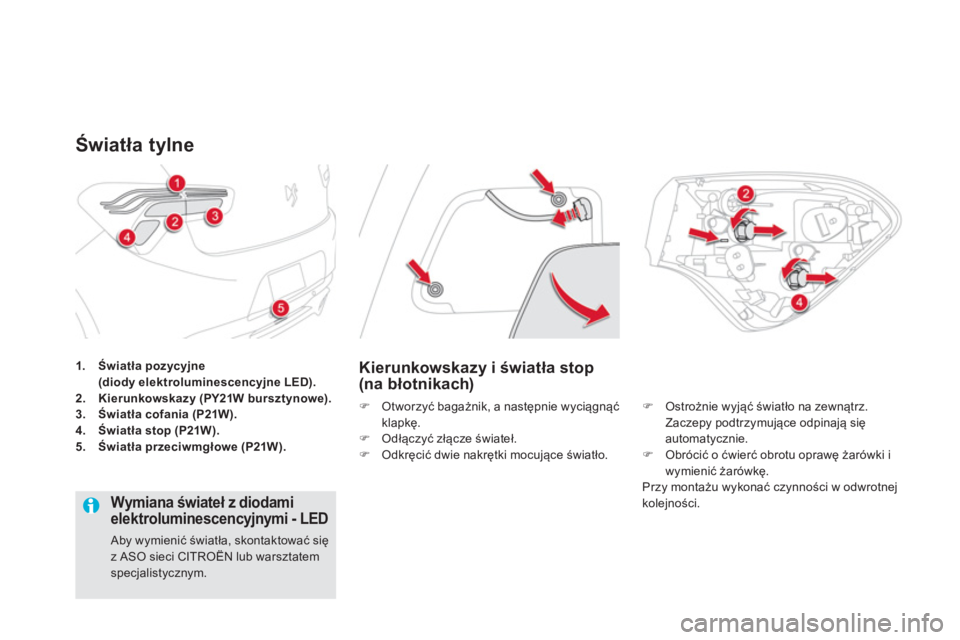

1.Światła pozycyjne(diody elektroluminescencyjne LED).2.Kierunkowskazy (PY21W bursztynowe).3.Światła cofania (P21W).4.
Światła stop (P21W).5.Światła przeciwmgłowe (P21W).
Światła tylne

















Kierunkowskazy i światła stop (na błotnikach)
)
Otworzyć bagażnik, a następnie wyciągnąć klapkę. )
Odłączyć złącze świateł. )
Odkręcić dwie nakrętki mocujące światło.
)Ostrożnie wyjąć światło na zewnątrz.Zaczepy podtrzymujące odpinają sięautomatycznie. )Obr

Informacje praktyczne

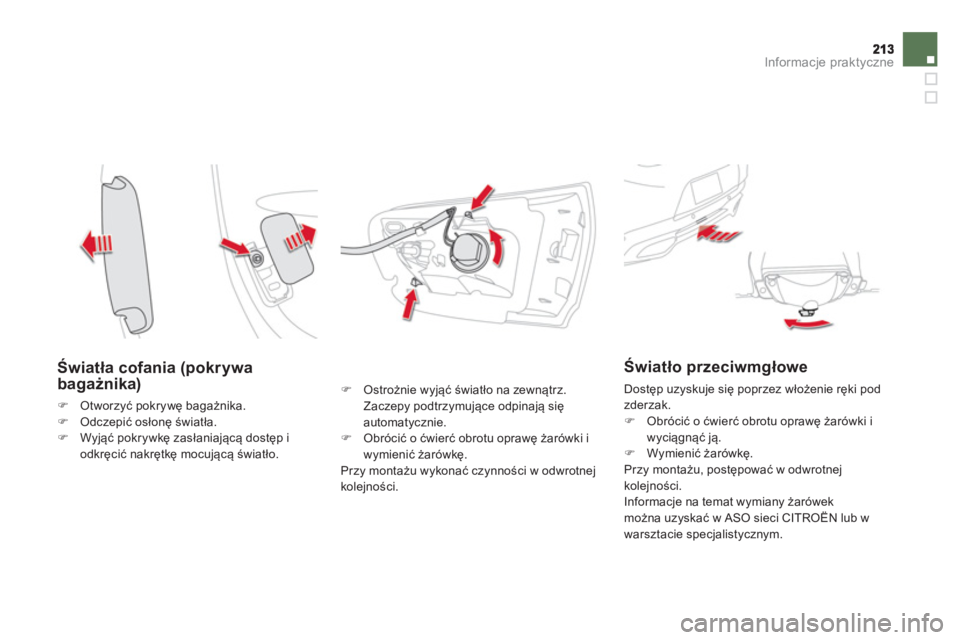

Światła cofania (pokrywa
bagażnika)
)Otworzyć pokrywę bagażnika.)Odczepić osłonę światła.)Wyjąć pokrywkę zasłaniającą dostęp i
odkręcić nakrętkę mocującą światło.
)
Ostrożnie wyjąć światło na zewnątrz. Zaczepy podtrzymujące odpinają się
automatycznie.) Obr

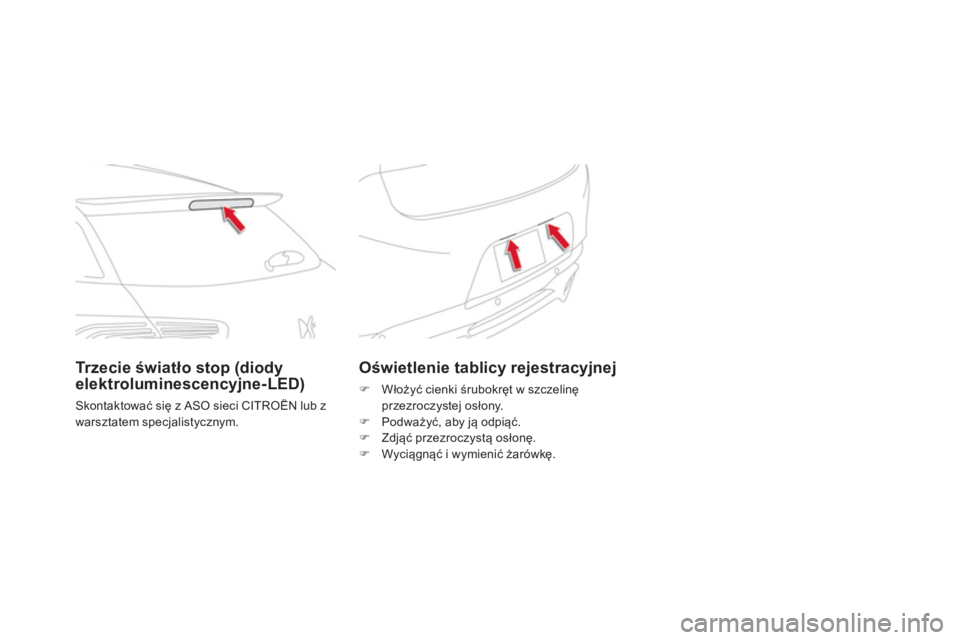

Oświetlenie tablicy rejestracyjnej
)
Włożyü cienki śrubokręt w szczelinę
przezroczystej osłony.)
Podważyü, aby ją odpiąć. )
Zdjąć przezroczystą osłonę.)
Wyciągnąć i wymienić żarówkę.
Tr z e c i e światło stop (diody
elektroluminescencyjne-LED)
Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.

215
Informacje praktyczne

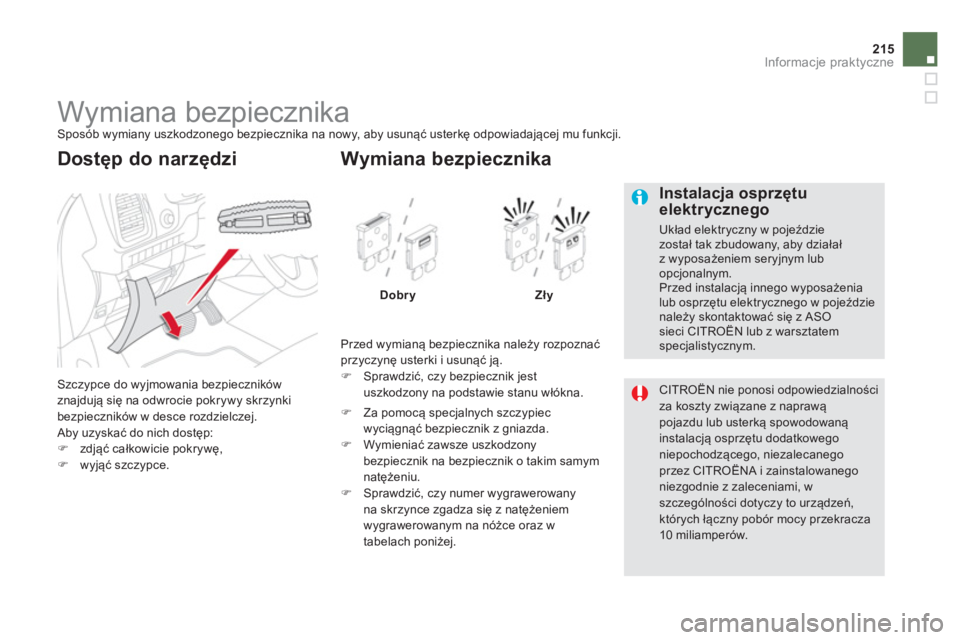

Wymiana bezpiecznika Sposób wymiany uszkodzonego bezpiecznika na nowy, aby usunąć usterkę odpowiadającej mu funkcji.

Szczypce do wyjmowania bezpiecznik

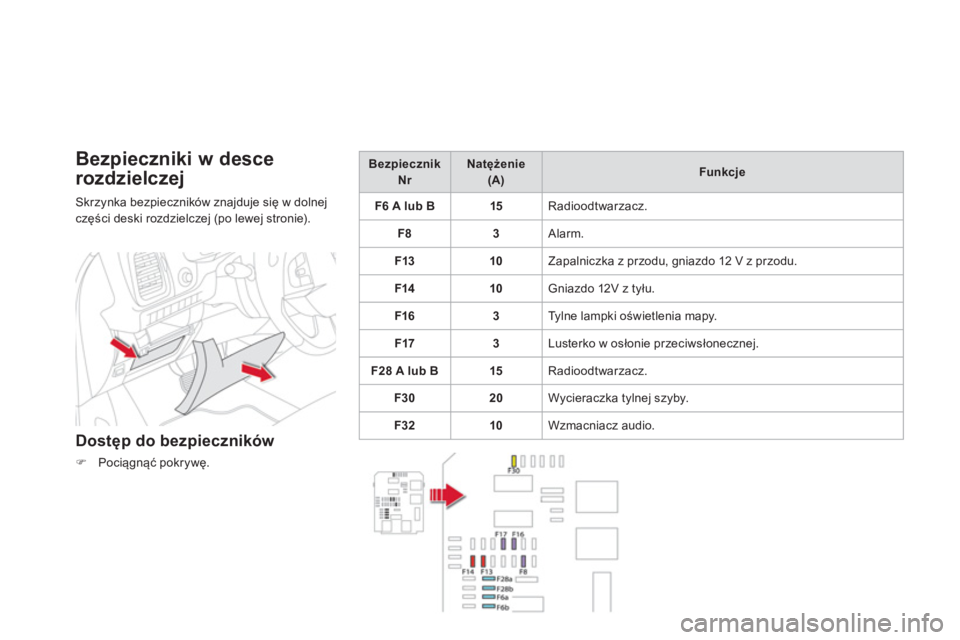

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpiecznik

217Informacje praktyczne

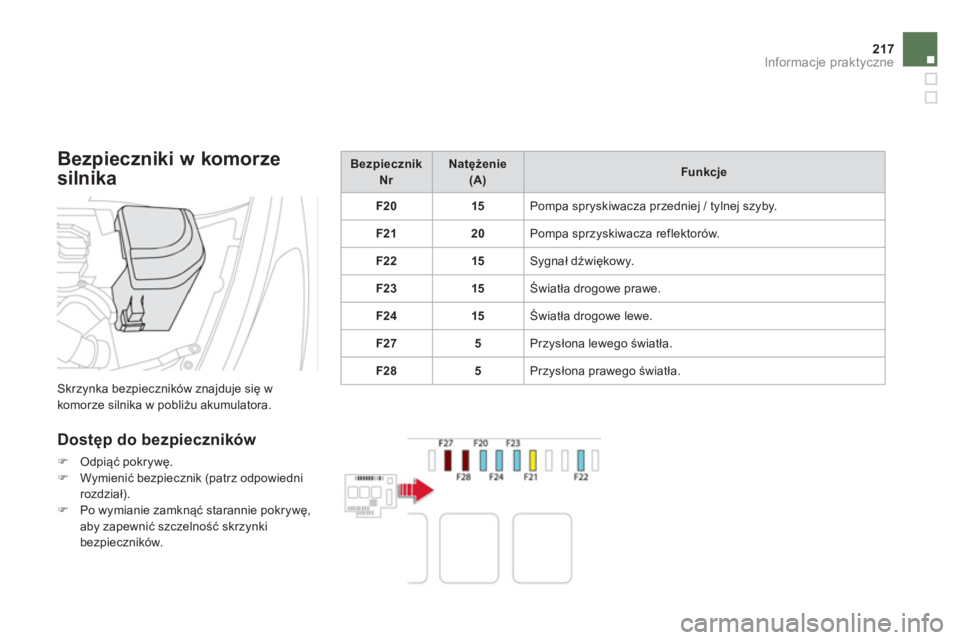

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.


Dostęp do bezpiecznik

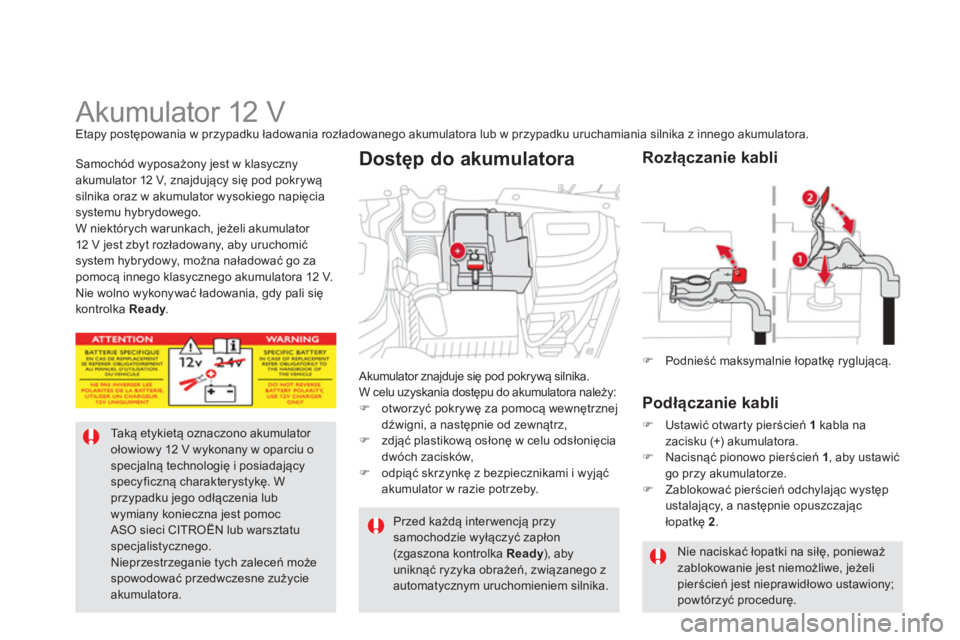

Akumulator 12 V Etapy postępowania w przypadku ładowania rozładowanego akumulatora lub w przypadku uruchamiania silnika z innego akumulatora.





Taką etykietą oznaczono akumulator ołowiowy 12 V wykonany w oparciu ospecjalną technologię i posiadający specyficzną charakterystykę. W przypadku jego odłączenia lub wymiany konieczna jest pomoc ASO sieci CITROËN lub warsztatuspecjalistycznego.
Nieprzestrzeganie tych zaleceń może spowodować przedwczesne zużycie
akumulatora. Akumulator znajduje siÄ™ pod pokrywÄ… silnika.
W celu uz
yskania dostępu do akumulatora należy:)
otworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,)
zdjąć plastikową osłonę w celu odsłonięcia
dwóch zacisków, ) odpiąć skrzynkę z bezpiecznikami i wyjąć
akumulator w razie potrzeby.



Dostęp do akumulatora
)Podnieść maksymalnie łopatkę ryglującą.




Rozłączanie kabli

Podłączanie kabli
)Ustawić otwarty pierścień 1
kabla na
zacisku
(+) akumulatora.)Nacisnąć pionowo pierścień 1
, aby ustawić go przy akumulatorze.)Zablokować pierścień odchylając występ
ustalający, a następnie opuszczając
Å‚opatkÄ™ 2.

Nie naciskać łopatki na siłę, ponieważ zablokowanie jest niemożliwe, jeżeli pierścień jest nieprawidłowo ustawiony; powtórzyć procedurę.

Przed każdą interwencją przysamochodzie wyłączyć zapłon(zgaszona kontrolka Ready
), aby yuniknąć ryzyka obrażeń, związanego z
automatycznym uruchomieniem silnika.
Samoch
