199Informacje praktyczne

Wyjmowanie wkładu
)Schować czarny przewód. )Wyjąć zakrzywioną podstawę białegoprzewodu.)Przytrzymać sprężarkę w pozycji pionowej. )Odkręcić wkład od dołu.


Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się napojemniku.Pojemnik jednokrotnego użytku; nawet
tylko napoczęty musi być wymieniony.
Po wykorzystaniu nie wyrzucaćzużytego pojemnika; należy go oddaćdo ASO sieci CITROËN lub do punktuzbierającego tego typu odpady.
Pamiętać o zakupie nowego pojemnikaze środkiem uszczelniającym wsieci CITROËNA lub w warsztacie specjalistycznym.
Kontrola / Uzupełnianie
ciśnienia
Kompresora bez wkładu naprawczego możnaużyü do:
- sprawdzania lub okazjonalnego pompowania opon,
- pompowania innego sprzętu sportowego(piłek, opon rowerowych...).
)
Ustawić przełącznik Aw pozycji "Pompowanie". )
Całkowicie rozwinąć czarnyprzewód H . )
Podłączyć czarny przewód do zaworu
opony lub sprzętu.
W razie konieczności założyü odpowiednią końcówkę dołączoną do zestawu.
)
Włożyü wtyczkę elektryczną sprężarki dogniazda 12 V samochodu.)
Uruchomić samochód i pozostawić silnikna wolnych obrotach.)
Wyr

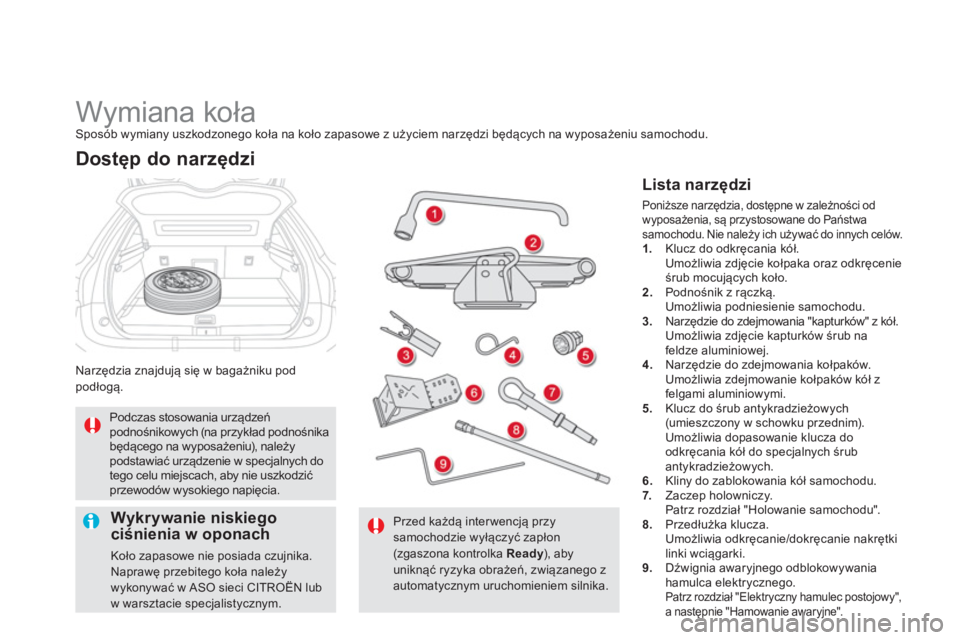

Wymiana koła Sposób wymiany uszkodzonego koła na koło zapasowe z użyciem narzędzi będących na wyposażeniu samochodu.
Narzędzia znajdują się w bagażniku pod
podłogą.
Dostęp do narzędzi


Lista narzędzi

Poniższe narzędzia, dostępne w zależności od
wyposażenia, są przystosowane do Państwa samochodu. Nie należy ich używać do innych celów. 1.
Klucz do odkręcania k

Informacje praktyczne

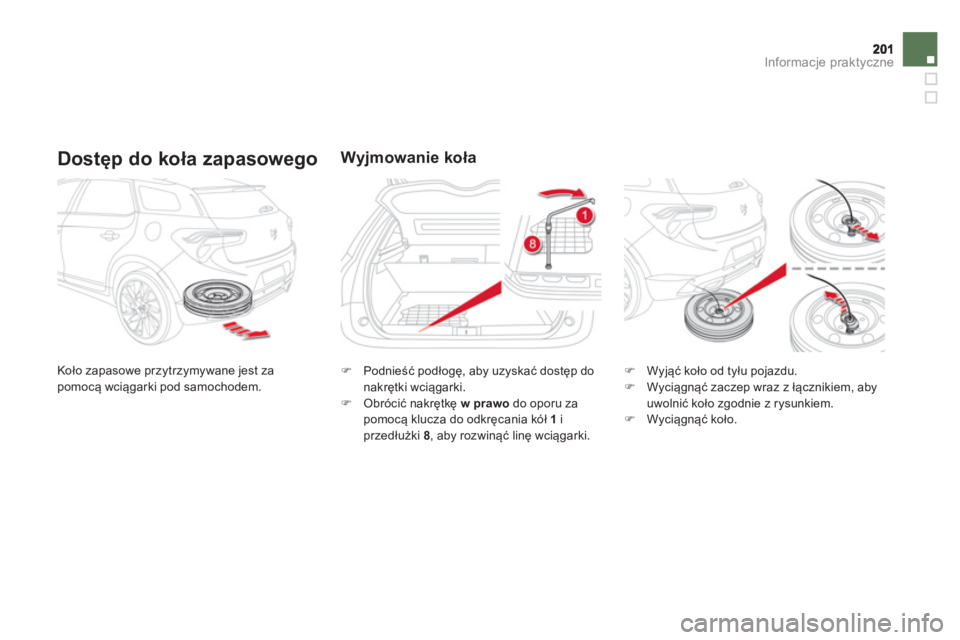

Dostęp do koła zapasowego

Koło zapasowe przytrzymywane jest za pomocą wciągarki pod samochodem.
Wyjmowanie koła
)
Podnieść podłogę, aby uzyskać dostęp do
nakrętki wciągarki. ) Obr

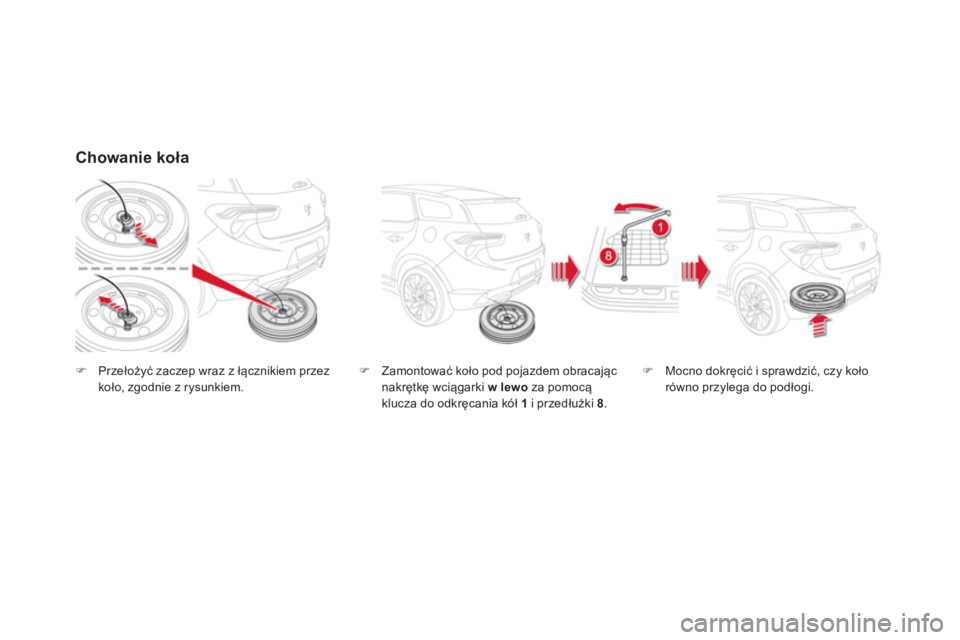

Chowanie koła
)Przełożyü zaczep wraz z łącznikiem przezkoło, zgodnie z rysunkiem.)
Zamontować koło pod pojazdem obracając
nakrętkę wciągarki w lewoza pomocą klucza do odkręcania kół 1
i przedłużki 8
.
)Mocno dokręcić i sprawdzić, czy kołorówno przylega do podłogi.

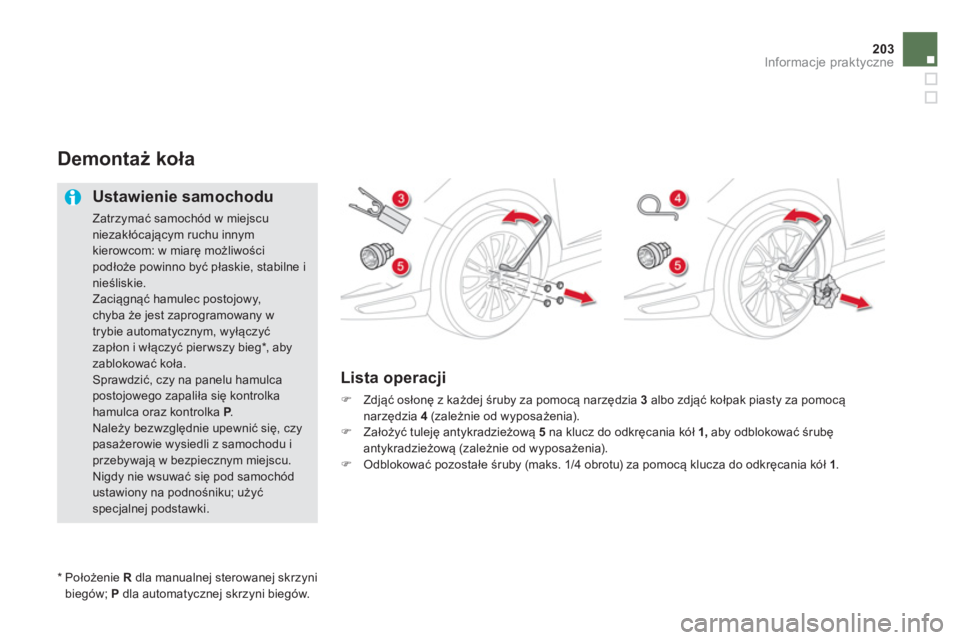

203Informacje praktyczne







Demontaż koła


Ustawienie samochodu

Zatrzymać samoch

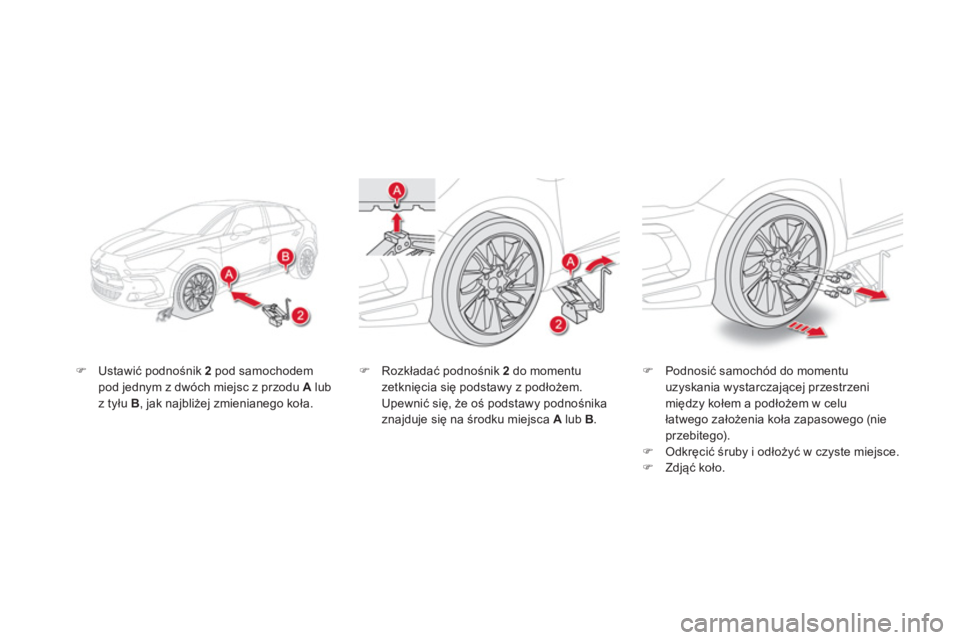

)Ustawić podnośnik 2
pod samochodem pod jednym z dwóch miejsc z przodu Alub z tyłu B, jak najbliżej zmienianego koła.
)Podnosić samoch

205
Informacje praktyczne

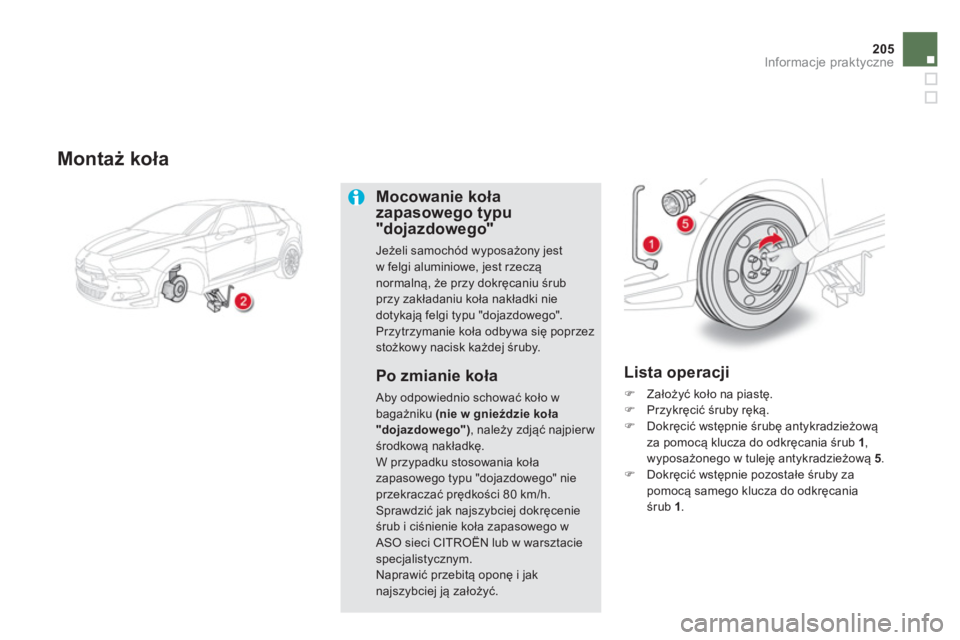

Montaż koła
Mocowanie koła zapasowego typu
"dojazdowego"
Jeżeli samochód wyposażony jest w felgi aluminiowe, jest rzeczą normalną, że przy dokręcaniu śrubprzy zakładaniu koła nakładki nie dotykają felgi typu "dojazdowego".Przytrzymanie koła odbywa się poprzezstożkowy nacisk każdej śruby.
Po zmianie koła

Aby odpowiednio schować koło w bagażniku (nie w gnieździe koła "dojazdowego"), należy zdjąć najpierw środkową nakładkę.W przypadku stosowania kołazapasowego typu "dojazdowego" nieprzekraczać prędkości 80 km/h. Sprawdzić jak najszybciej dokręcenie śrub i ciśnienie koła zapasowego wASO sieci CITROËN lub w warsztaciespecjalistycznym.Naprawić przebitą oponę i jaknajszybciej ją założyü.


Lista operacji
)
Założyü koło na piastę.)
Przykręcić śruby ręką.)
Dokręcić wstępnie śrubę antykradzieżowąza pomocą klucza do odkręcania śrub 1,wyposażonego w tuleję antykradzieżową 5.)
Dokręcić wstępnie pozostałe śruby za pomocą samego klucza do odkręcania śrub 1.

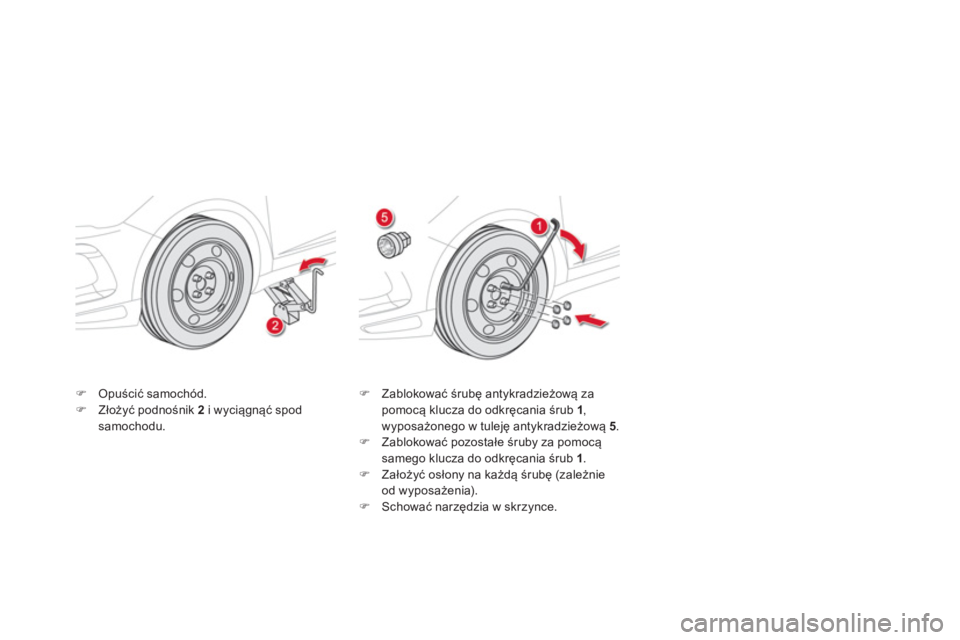

)Opuścić samochód. )Złożyü podnośnik 2i wyciągnąć spodsamochodu.
)
Zablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową 5.)
Zablokować pozostałe śruby za pomocąsamego klucza do odkręcania śrub 1
. )
Założyü osłony na każdą śrubę (zależnieod wyposażenia). )
Schować narzędzia w skrzynce.

207
Informacje praktyczne

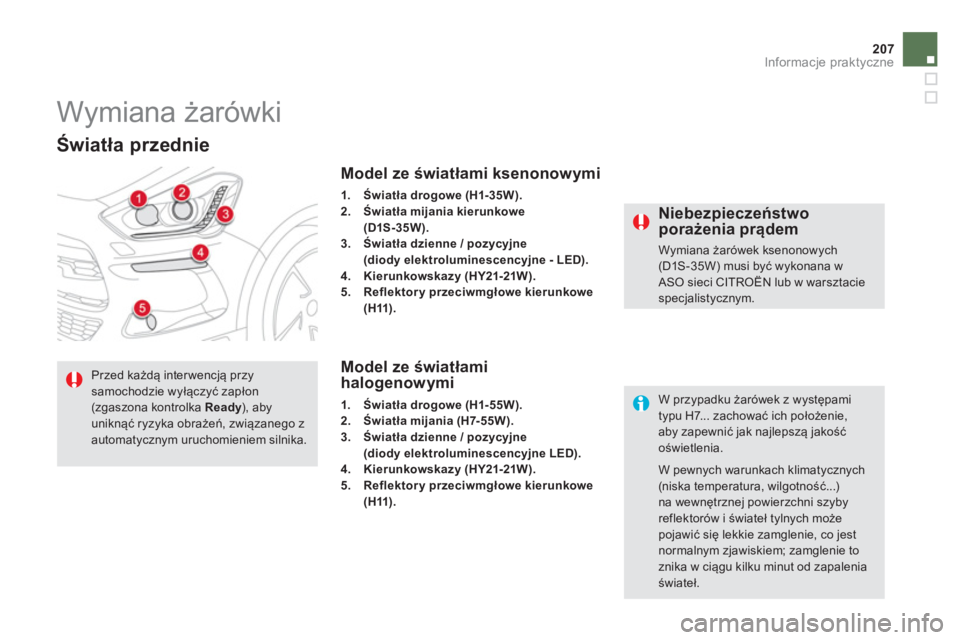

Wymiana żarówki
Światła przednie
Model ze światłami ksenonowymi
1.Światła drogowe (H1- 35W).2.Światła mijania kierunkowe
(D1S-35W).3.Światła dzienne / pozycyjne(diody elektroluminescencyjne - LED).4.Kierunkowskazy (HY21-21W).5.Reflektory przeciwmgłowe kierunkowe(H11).
Model ze światłami
halogenowymi
1.Światła drogowe (H1- 55W).2.Światła mijania (H7-55W).
3.Światła dzienne / pozycyjne(diody elektroluminescencyjne LED).4.Kierunkowskazy (HY21-21W).5.Reflektory przeciwmgłowe kierunkowe(H11).

W przypadku żarówek z występamitypu H7... zachować ich położenie,aby zapewnić jak najlepszą jakośćoświetlenia.


W pewnych warunkach klimatycznych (niska temperatura, wilgotność...) na wewnętrznej powierzchni szybyreflektor

reflektorami ksenonowymi)
) Zdjąć plastikową pokrywę ochronną
pociągając za występ. )
Wyjąć złącze z żarówką naciskając występ
znajdujący się na dole. ) Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnejkolejności.

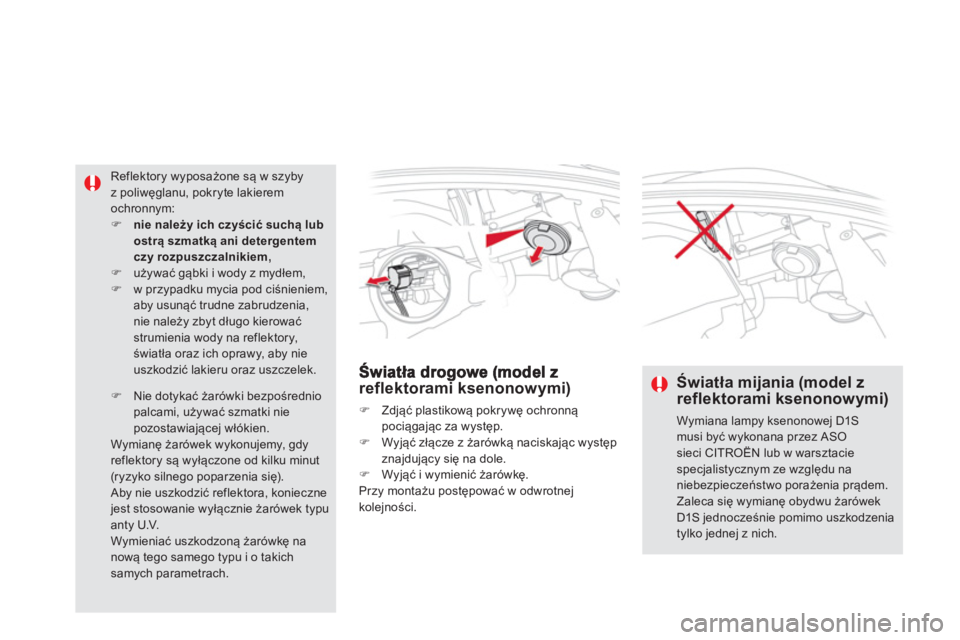

Reflektory wyposażone są w szyby z poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentemczy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia,nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek.
)Nie dotykać żarówki bezpośredniopalcami, używać szmatki niepozostawiającej włókien.

Wymianę żarówek wykonujemy, gdyreflektory są wyłączone od kilku minut (ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typuanty U.V.
Wymieniać uszkodzoną żarówkę nanową tego samego typu i o takichsamych parametrach.







Światła mijania (model z reflektorami ksenonowymi)

Wymiana lampy ksenonowej D1S musi być wykonana przez ASO sieci CITROËN lub w warsztacie specjalistycznym ze względu naniebezpieczeństwo porażenia prądem.
Zaleca się wymianę obydwu żarówekD1S jednocześnie pomimo uszkodzeniatylko jednej z nich.
