CITROEN DS5 HYBRID 2012 Instrukcja obsługi (in Polish)

49System hybrydowy
Akumulator wysokiego napięcia nie może
być ładowany w żadnym wypadku ze źródła
zewnętrznego, a prace przy nim powinien
wykonywać jedynie wykwalifikowany personelserwisu posprzedażnego.
Istnieje niebezpieczeństwo poważnych
poparzeń ciała oraz wyładowaniaelektrycznego, które może spowodować poważne obrażenia ciała, a nawet śmierć.
Zużyty akumulator wysokiego napięcia typu
Ni-MH (niklowo-metalowo-wodorkowy) musi być odpowiednio usunięty poprzez sieć posprzedażną,
aby jego utylizacja nie powodowała zagrożenia dla środowiska naturalnego.

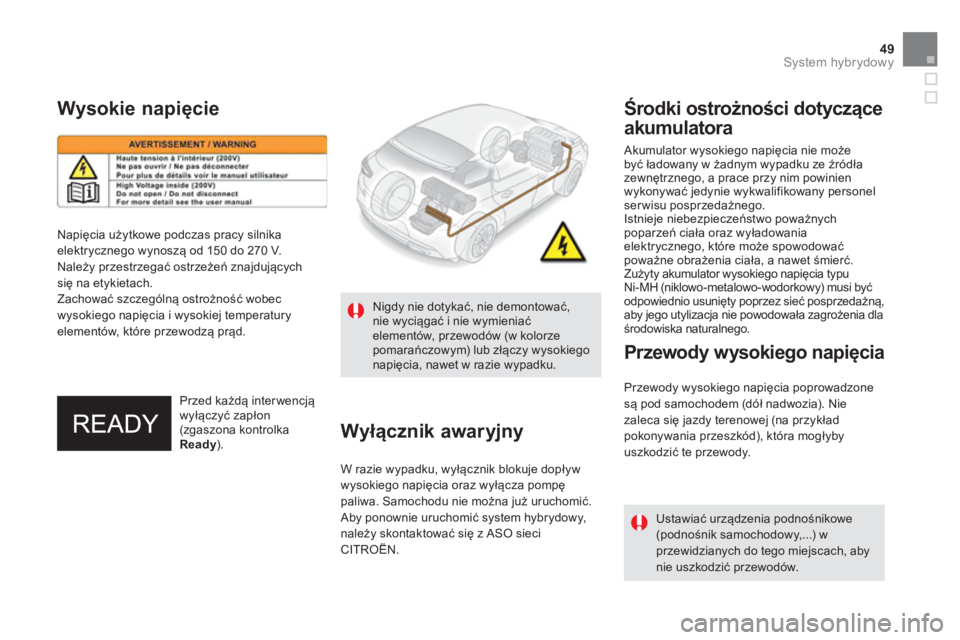

Wysokie napięcie

Napięcia użytkowe podczas pracy silnikaelektrycznego wynoszą od 150 do 270 V.
Należy przestrzegać ostrzeżeń znajdującychsię na etykietach.
Zachować szczególną ostrożność wobec
wysokiego napięcia i wysokiej temperatury elementów, które przewodzą prąd.
Wyłącznik awaryjny
W razie wypadku, wyłącznik blokuje dopływ wysokiego napięcia oraz wyłącza pompę paliwa. Samochodu nie można już uruchomić.
Aby ponownie uruchomić system hybrydowy,należy skontaktować się z ASO sieci CITRO

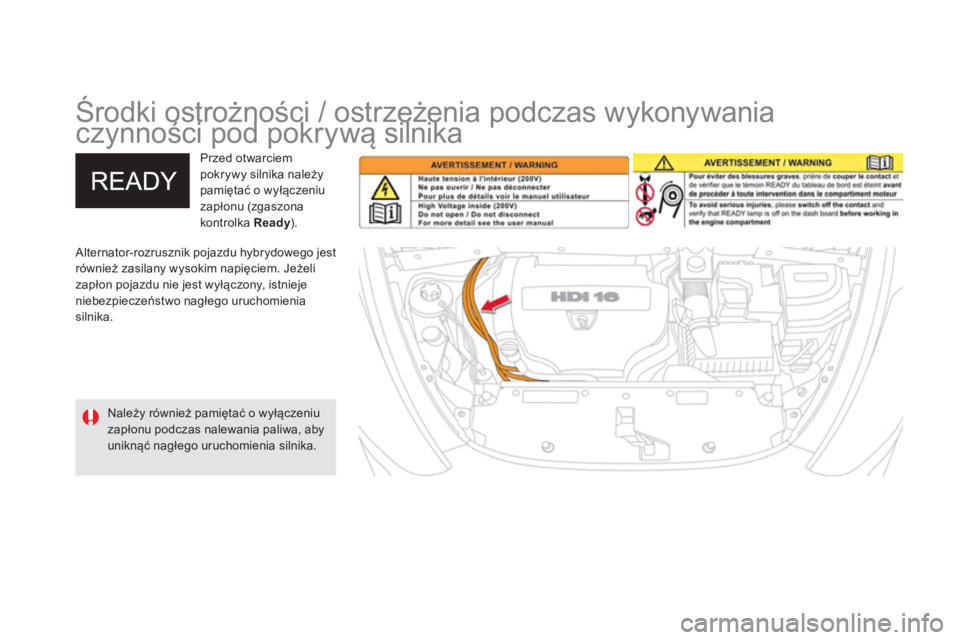

Środki ostrożności / ostrzeżenia podczas wykonywania
czynności pod pokrywą silnika
Alternator-rozrusznik pojazdu hybrydowego jest również zasilany wysokim napięciem. Jeżeli
zapłon pojazdu nie jest wyłączony, istniejeniebezpieczeństwo nagłego uruchomienia silnika. Prz
ed otwarciempokrywy silnika należypamiętać o wyłączeniuzapłonu (zgaszona kontrolka Ready
). y
Należy również pamiętać o wyłączeniuzapłonu podczas nalewania paliwa, abyuniknąć nagłego uruchomienia silnika.

51System hybrydowy

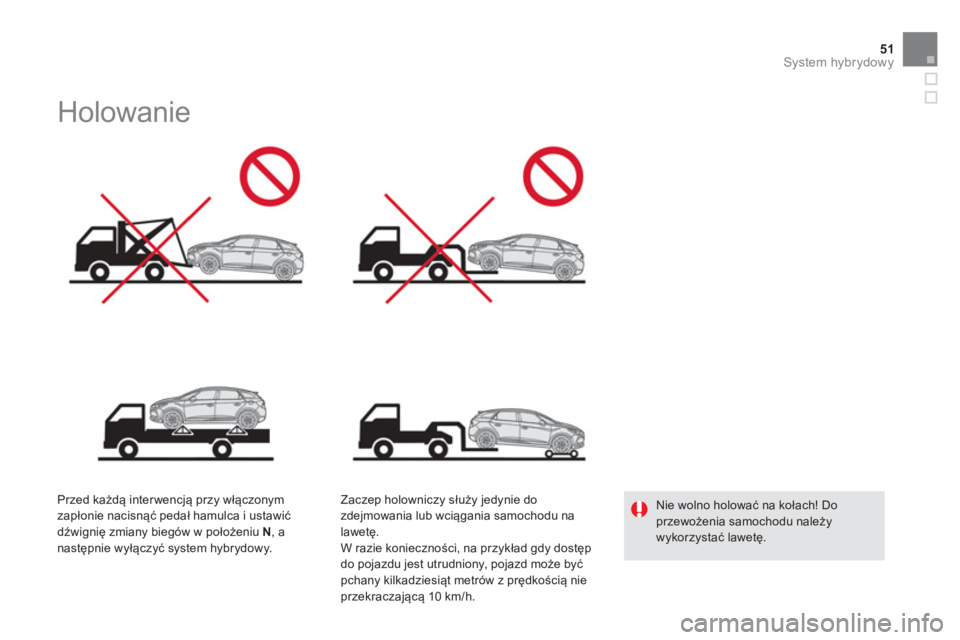

Holowanie

Przed każdą interwencją przy włączonym
zapłonie nacisnąć pedał hamulca i ustawić
dźwignię zmiany bieg

001
Kontrola jazdy

Zestaw wskaźników
1.
Wskaźnik zużycia / wytwarzania energii(moc dostępna w procentach).
Dodatkowe informac
je znajdują sie w rozdziale "System hybrydowy". 2.
Wskaźnik poziomu paliwa. 3.Wskaźnik temperatury płynu chłodzącego.4.
Prędkościomierz (km/h lub mph).5.
War tości regulatora lub ogranicznika prędkości.A
.Potencjometr oświetlenia sterowania i
og

Kontrola jazdy

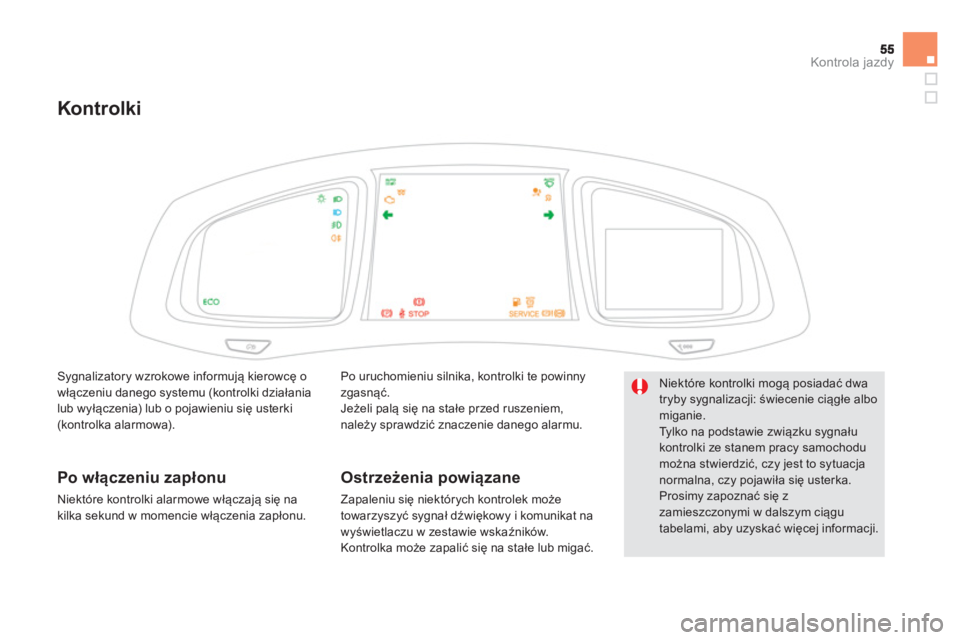

Kontrolki
Po uruchomieniu silnika, kontrolki te powinnyzgasnąć. Jeżeli palą się na stałe przed ruszeniem,należy sprawdzić znaczenie danego alarmu.
Ostrzeżenia powiązane
Zapaleniu się niekt

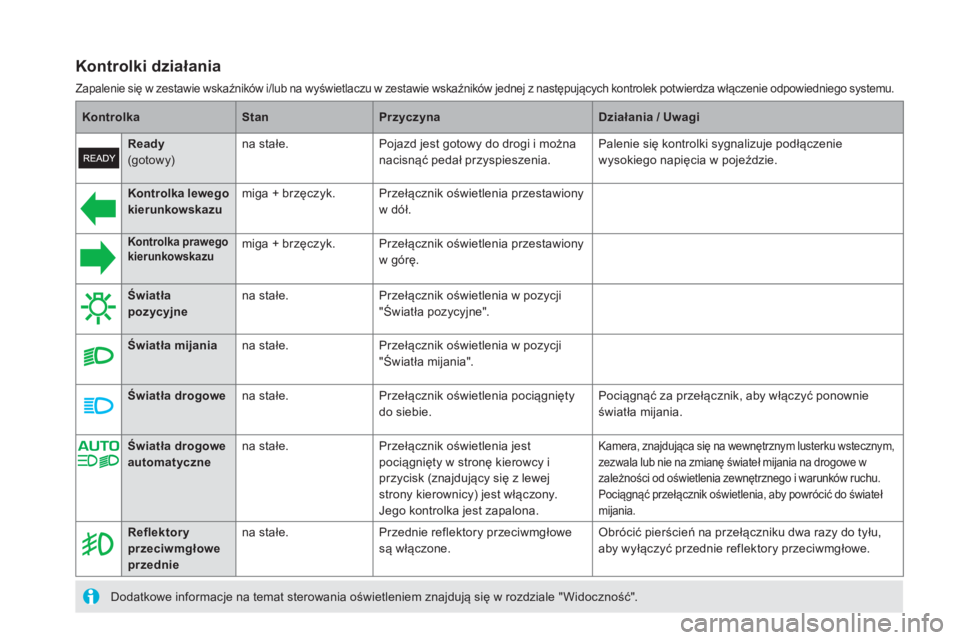

Kontrolki działania
Zapalenie się w zestawie wskaźników i/lub na wyświetlaczu w zestawie wskaźników jednej z następujących kontrolek potwierdza włączenie odpowiedniego systemu.
KontrolkaStanPrzyczynaDziałania / Uwagi




Kontrolka lewegokierunkowskazumiga + brzęczyk. Przełącznik oświetlenia przestawiony
w dół.




Kontrolka prawego kierunkowskazumiga + brzęczyk. Przełącznik oświetlenia przestawiony
w górę.



Światła pozycyjnena stałe. Przełącznik oświetlenia w pozycji
"Światła pozycyjne".




Światła mijaniana stałe. Przełącznik oświetlenia w pozycji
"Światła mijania".




Światła drogowena stałe. Przełącznik oświetlenia pociągniętydo siebie. Pociągnąć za przełącznik, aby włączyć ponownieświatła mijania.




Reflektoryprzeciwmgłoweprzednie
na stałe. Przednie reflektory przeciwmgłowesą włączone. Obrócić pierścień na przełączniku dwa razy do tyłu,
aby wyłączyć przednie reflektory przeciwmgłowe.


Dodatkowe informacje na temat sterowania oświetleniem znajdują się w rozdziale " Widoczność".




Światła drogowe automatycznena stałe. Przełącznik oświetlenia jestpociągnięty w stronę kierowcy i przycisk (znajdujący się z lewejstrony kierownicy) jest włączony.
Jego kontrolka jest zapalona.
Kamera, znajdująca się na wewnętrznym lusterku wstecznym,
zezwala lub nie na zmianę świateł mijania na drogowe w
zależności od oświetlenia zewnętrznego i warunk

57
Kontrola jazdy

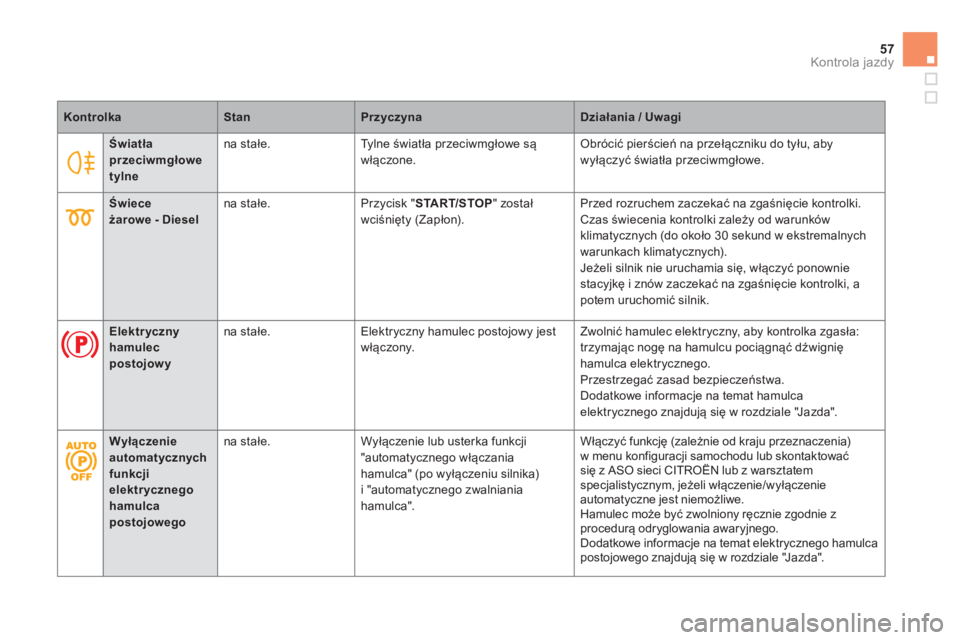

Światłaprzeciwmgłowetylne


na stałe. Tylne światła przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światła przeciwmgłowe.
KontrolkaStanPrzyczynaDziałania / Uwagi




Świece żarowe - Diesel

na stałe. Przycisk "STA R T/STOP" został
wciśnięty (Zapłon). Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Czas świecenia kontrolki zależy od warunków
klimatycznych (do około 30 sekund w ekstremalnych
warunkach klimatycznych).
Jeżeli silnik nie uruchamia się, włączyć ponowniestacyjkę i znów zaczekać na zgaśnięcie kontrolki, a potem uruchomić silnik.


Elektryczny hamulec postojowy
n
a stałe. Elektryczny hamulec postojowy jest
włączony. Zwolnić hamulec elektryczny, aby kontrolka zgasła:
trzymając nogę na hamulcu pociągnąć dźwignię hamulca elektrycznego.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat hamulca elektrycznego znajdują się w rozdziale "Jazda".


Wyłączenieautomatycznych funkcji elektrycznego hamulca postojowego


na stałe. Wyłączenie lub usterka funkcji
"automatycznego włączania hamulca" (po wyłączeniu silnika) i "automatycznego zwalniania hamulca". Włącz
yć funkcję (zależnie od kraju przeznaczenia)
w menu konfiguracji samochodu lub skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym, jeżeli włączenie/wyłączenie
automatyczne jest niemożliwe.
Hamulec może być zwolniony ręcznie zgodnie z procedurą odryglowania awaryjnego.
Dodatkowe informacje na temat elektrycznego hamulca postojowego znajdują się w rozdziale "Jazda".

StanPrzyczynaDziałania / Uwagi




Automatyczna
pracawycieraczek
na stałe. Przełącznik wycieraczek jest
naciśnięty do dołu.Funkc
ja automatycznej pracy wycieraczek przedniej
szyby jest włączona.
Aby wyłączyć funkcję automatycznej pracy
wycieraczek, nacisnąć przełącznik do dołu albo
ustawić przełącznik wycieraczek w innym położeniu.




Poduszka powietrzna pasażera
na stałe, na
wyświetlaczu
kontrolek pasów
bezpieczeństwa iprzedniej poduszki powietrznej pasażera.
Przycisk, znajdujący się w schowku, jest
w położeniu "ON".Przednia poduszka powietrznapasażera jest włączona. W tej sytuacji nie instalować fotelika
dziecięcego "tyłem do kierunku jazdy".
Aby wyłączyć przednią poduszkę pasażera, należyustawić przełącznik w położeniu "OFF".W tej sytuacji można instalować fotelik dziecięcy
"tyłem do kierunku jazdy".
