Page 31 of 358
29System hybrydowy

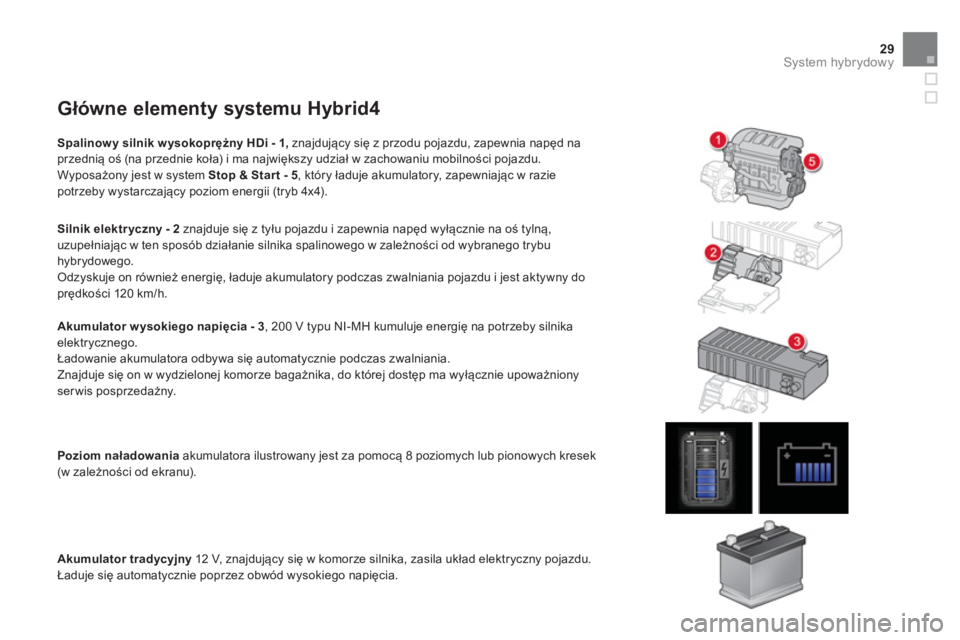

Główne elementy systemu Hybrid4
Spalinowy silnik wysokoprężny HDi - 1,
znajdujący się z przodu pojazdu, zapewnia napęd na przednią oś (na przednie koła) i ma największy udział w zachowaniu mobilności pojazdu.
Wyposażony jest w system Stop & Start-5
, który ładuje akumulatory, zapewniając w raziepotrzeby wystarczający poziom energii (tryb 4x4).
Silnik elektr
yczny - 2znajduje się z tyłu pojazdu i zapewnia napęd wyłącznie na oś tylną,
uzupełniając w ten spos
Page 32 of 358

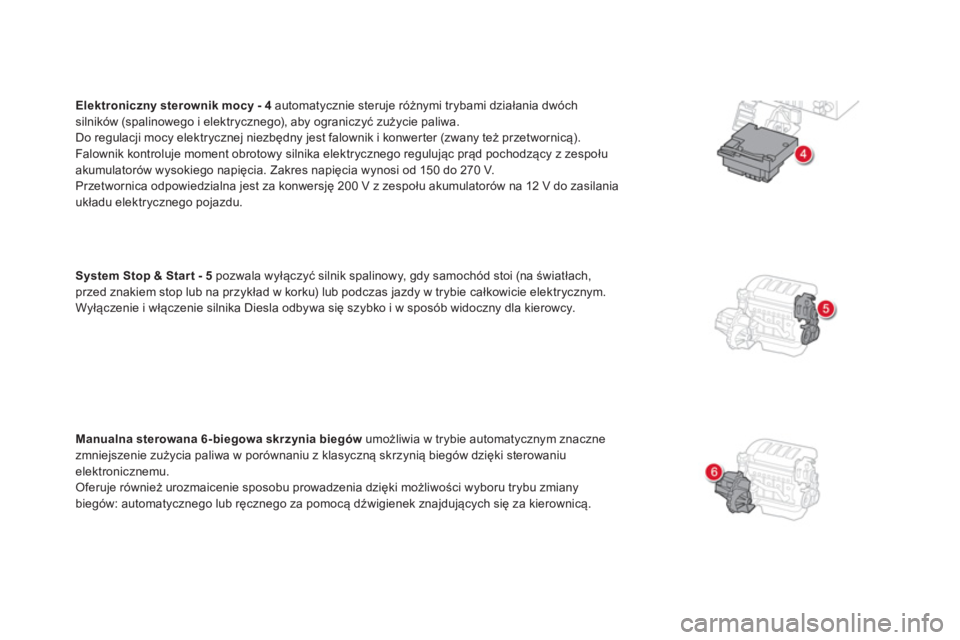

Elektroniczny sterownik mocy - 4
automatycznie steruje różnymi trybami działania dwóch silników (spalinowego i elektrycznego), aby ograniczyć zużycie paliwa.
Do regulacji mocy elektrycznej niezbędny jest falownik i konwerter (zwany też przetwornicą). Falownik kontroluje moment obrotowy silnika elektrycznego regulując prąd pochodzący z zespołu akumulator
Page 33 of 358
System hybrydowy

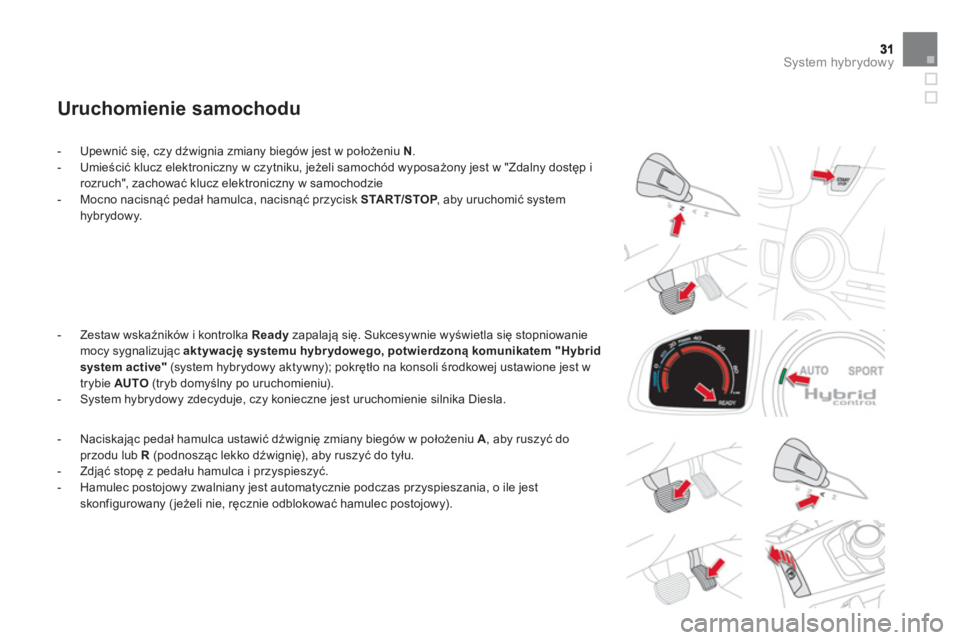

Uruchomienie samochodu
- Upewnić się, czy dźwignia zmiany biegów jest w położeniu N.
- Umieścić klucz elektroniczny w czytniku, jeżeli samochód wyposażony jest w "Zdalny dostęp i rozruch", zachować klucz elektroniczny w samochodzie
- Mocno nacisnąć pedał hamulca, nacisnąć przycisk START/STOP
, aby uruchomić system Phybrydowy.
- Z
estaw wskaźników i kontrolka Ready
zapalają się. Sukcesywnie wyświetla się stopniowaniemocy sygnalizując aktywację systemu hybrydowego, potwierdzoną komunikatem "Hybrid
system active"(system hybrydowy aktywny); pokrętło na konsoli środkowej ustawione jest w
trybie AUTO
(tryb domyślny po uruchomieniu).
- System hybrydowy zdecyduje, czy konieczne jest uruchomienie silnika Diesla.
- Naciska
jąc pedał hamulca ustawić dźwignię zmiany bieg
Page 34 of 358

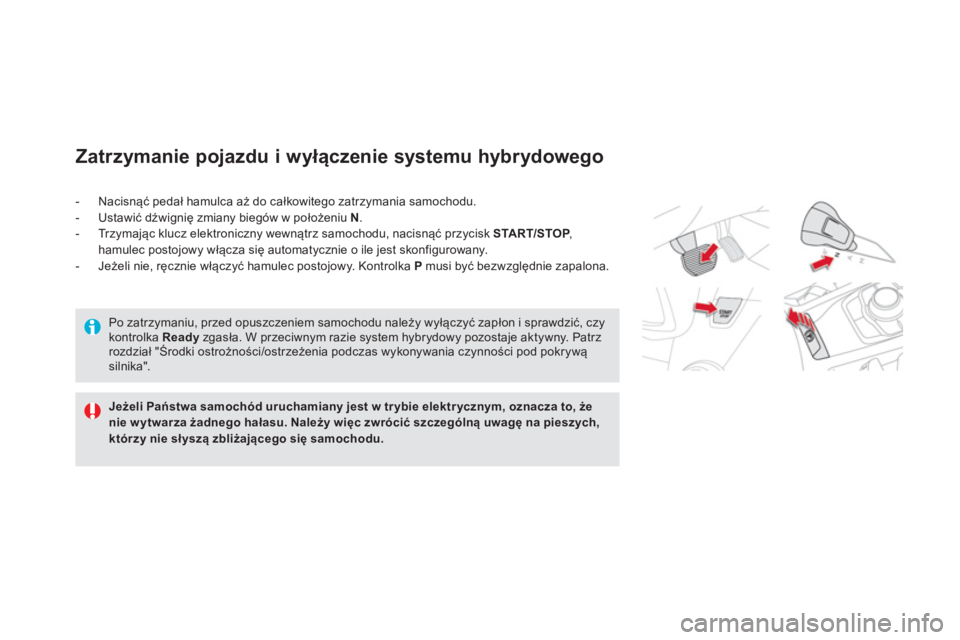

Zatrzymanie pojazdu i wyłączenie systemu hybrydowego
JeżeliPaństwasamochód uruchamiany jest w trybie elektrycznym, oznacza to, że nie wytwarza żadnego hałasu. Należy więc zwrócić szczególną uwagę na pieszych,którzy nie słyszą zbliżającego się samochodu.
- Nacisnąć pedał hamulca aż do całkowitego zatrzymania samochodu.
- Ustawić dźwignię zmiany bieg
Page 35 of 358

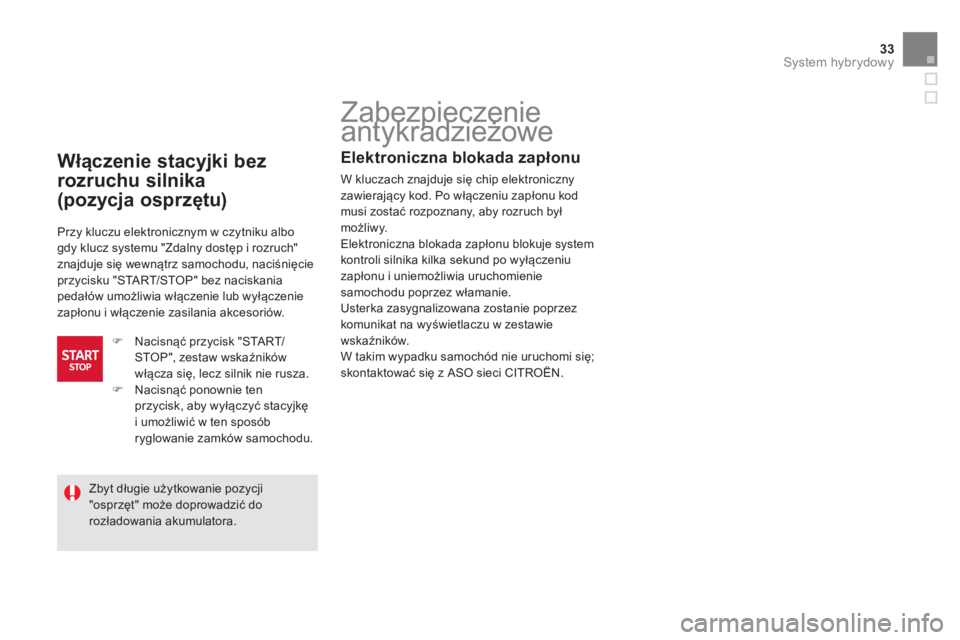

33System hybrydowy
Zabezpieczenie
antykradzieżowe
Elektroniczna blokada zapłonu
W kluczach znajduje się chip elektroniczny zawierający kod. Po włączeniu zapłonu kod
musi zostać rozpoznany, aby rozruch był
możliwy.
Elektroniczna blokada zapłonu blokuje system kontroli silnika kilka sekund po wyłączeniu zapłonu i uniemożliwia uruchomienie
samochodu poprzez włamanie.
Usterka zasygnalizowana zostanie poprzez
komunikat na wyświetlaczu w zestawiewskaźników.
W takim wypadku samochód nie uruchomi się;
skontaktować się z ASO sieci CITROËN.
Włączenie stacyjki bez
rozruchu silnika
(pozycja osprzętu)
Przy kluczu elektronicznym w czytniku albogdy klucz systemu "Zdalny dostęp i rozruch"
znajduje się wewnątrz samochodu, naciśnięcieprzycisku "START/STOP" bez naciskania pedałów umożliwia włączenie lub wyłączenie
zapłonu i włączenie zasilania akcesoriów.
)
Nacisnąć przycisk "START/STOP", zestaw wskaźników
włącza się, lecz silnik nie rusza. ) Nacisnąć ponownie ten
przycisk, aby wyłączyć stacyjkę
i umożliwić w ten spos
Page 36 of 358

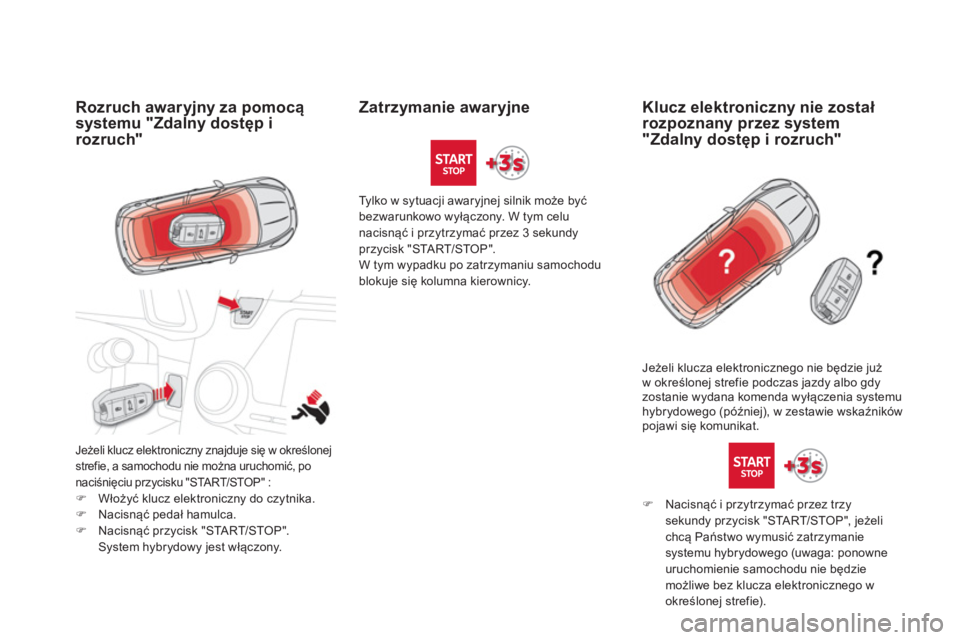

Rozruch awaryjny za pomocą
systemu "Zdalny dostęp irozruch"
Jeżeli klucz elektroniczny znajduje się w określonej strefie, a samochodu nie można uruchomić, ponaciśnięciu przycisku "START/STOP" : )Włoży ü klucz elektroniczny do czytnika. )Nacisnąć pedał hamulca. )Nacisnąć przycisk "STA R T/STOP". System hybrydowy jest włączony.
Zatrzymanie awaryjne
Tylko w sytuacji awaryjnej silnik może być bezwarunkowo wyłączony. W tym celu
nacisnąć i przytrzymać przez 3 sekundyprzycisk "STA R T/STOP".
W tym wypadku po zatrzymaniu samochodublokuje się kolumna kierownicy.
Klucz elektroniczny nie został
rozpoznany przez system "Zdalny dostęp i rozruch"
Jeżeli klucza elektronicznego nie będzie już
w określonej strefie podczas jazdy albo gdy
zostanie wydana komenda wyłączenia systemuhybrydowego (p
Page 37 of 358
35
System hybrydowy

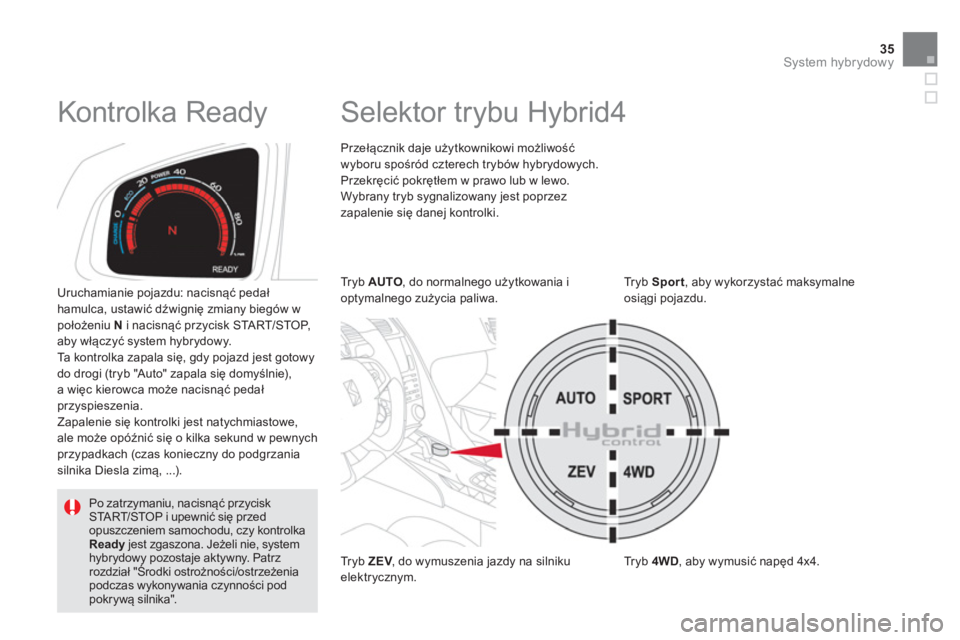

Selektor trybu Hybrid4
Przełącznik daje użytkownikowi możliwość wyboru spośr
Page 38 of 358

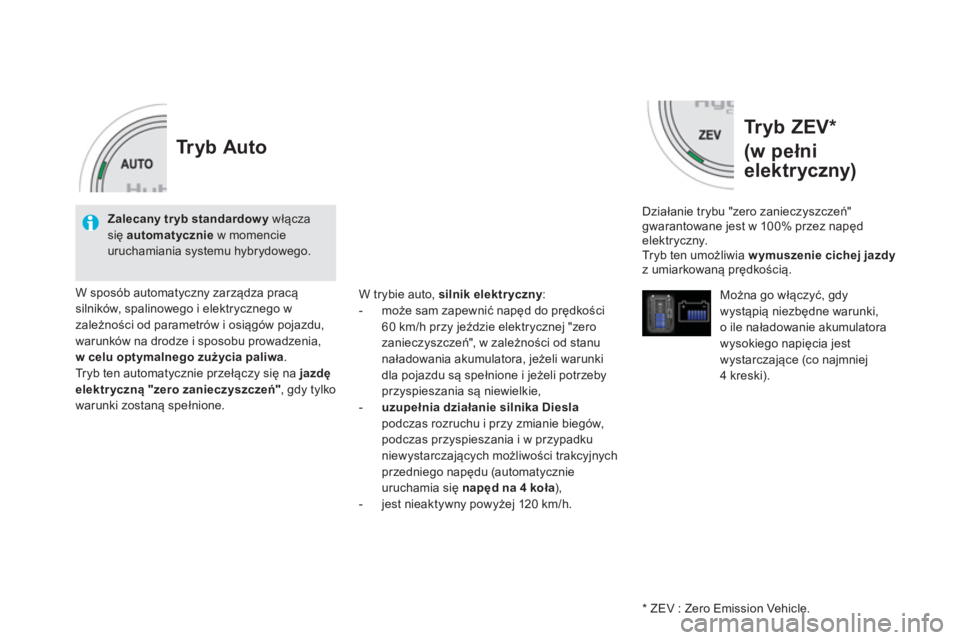

Tryb ZEV *
(w pełni
elektryczny)
Działanie trybu "zero zanieczyszczeń" gwarantowane jest w 100% przez napędelektryczny.
Tryb ten umożliwia wymuszenie cichej jazdyz umiarkowaną prędkością.
Można
go włączyć, gdywystąpią niezbędne warunki,o ile naładowanie akumulatorawysokiego napięcia jest
wystarczające (co najmniej
4 kreski).
Tryb Auto
W sposób automatyczny zarządza pracą silnik
Page 39 of 358

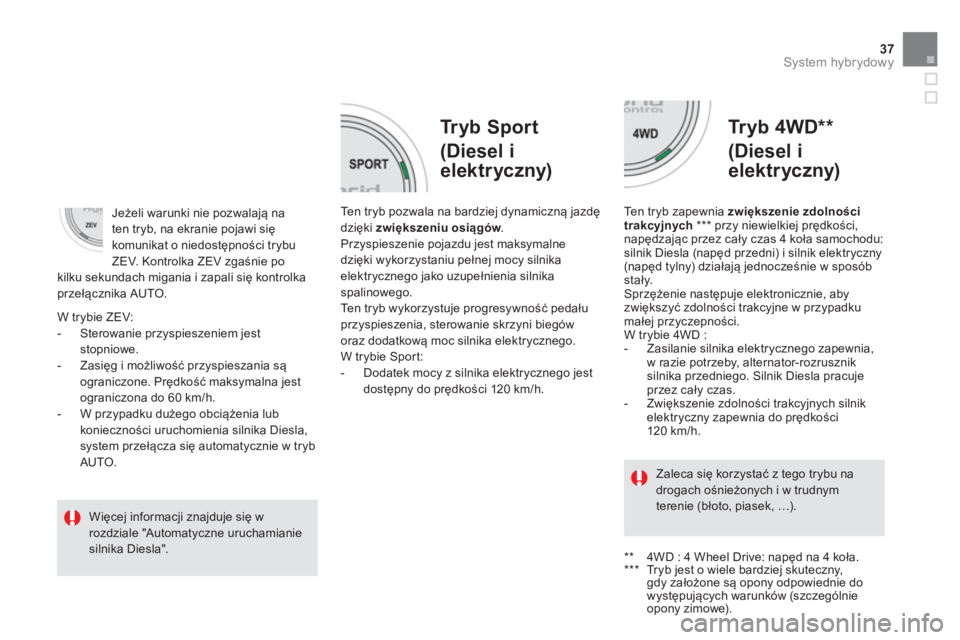

37
System hybrydowy
Tryb Sport
(Diesel i
elektryczny)
Tr
yb 4WD **
(Diesel i
elektryczny)
Ten tryb pozwala na bardziej dynamiczną jazdę dzięki zwiększeniu osiągów.wPrzyspieszenie pojazdu jest maksymalne
dzięki wykorzystaniu pełnej mocy silnika
elektrycznego jako uzupełnienia silnika
spalinowego.
Te n t ryb wykorzystuje progresywność pedału przyspieszenia, sterowanie skrzyni biegów
oraz dodatkową moc silnika elektrycznego.
W trybie Sport:
- Dodatek mocy z silnika elektrycznego jest
dostępny do prędkości 120 km/h.
Ten tryb zapewnia zwiększeniezdolnościtrakcyjnych ***
przy niewielkiej prędkości,
napędzając przez cały czas 4 koła samochodu: silnik Diesla (napęd przedni) i silnik elektryczny(napęd tylny) działają jednocześnie w sposób stały.
Sprzężenie następuje elektronicznie, abyzwiększyć zdolności trakcyjne w przypadku
małej przyczepności.
W trybie 4WD :
- Zasilanie silnika elektrycznego zapewnia,
w razie potrzeby, alternator-rozrusznik silnika przedniego. Silnik Diesla pracuje przez cały czas.
- Zwiększenie zdolności trakcyjnych silnik elektryczny zapewnia do prędkości
120 km/h. W tr
ybie ZEV:
- Sterowanie przyspieszeniem jest stopniowe.
- Zasięg i możliwość przyspieszania są
ograniczone. Prędkość maksymalna jest
ograniczona do 60 km/h.
- W przypadku dużego obciążenia lub
konieczności uruchomienia silnika Diesla, system przełącza się automatycznie w tryb AUTO.
Jeżeli warunki nie pozwalają na
ten tryb, na ekranie pojawi się
komunikat o niedostępności trybu
ZEV. Kontrolka ZEV zgaśnie po
kilku sekundach migania i zapali się kontrolkaprzełącznika AUTO.
Zaleca się korzystać z tego trybu nadrogach ośnieżonych i w trudnym terenie (błoto, piasek, …).
Więcej informacji znajduje się w
rozdziale "Automatyczne uruchamianiesilnika Diesla".
**
4WD : 4 Wheel Drive: napęd na 4 koła.
***
Tryb jest o wiele bardziej skuteczny,gdy założone są opony odpowiednie do
występujących warunków (szczególnie
opony zimowe).
Page 40 of 358

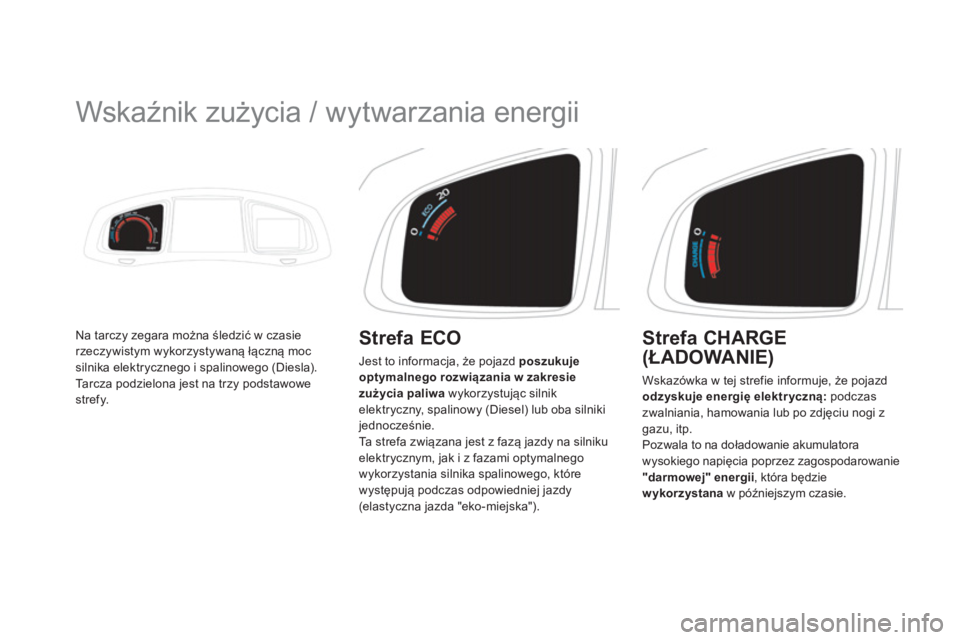

Wskaźnik zużycia / wytwarzania energii
Na tarczy zegara można śledzić w czasierzeczywistym wykorzystywaną łączną moc silnika elektrycznego i spalinowego (Diesla).
Ta r c z a p o d z i e l o n a jest na trzy podstawowe strefy.
Strefa ECO
Jest to informacja, że pojazd poszukuje optymalnego rozwiązania w zakresie
zużycia paliwawykorzystując silnik elektryczny, spalinowy (Diesel) lub oba silnikijednocześnie.
Ta s t r efa związana jest z fazą jazdy na silniku elektrycznym, jak i z fazami optymalnego
wykorzystania silnika spalinowego, kt
