CITROEN DS5 HYBRID 2013 InstruktionsbÖcker (in Swedish)

OFF
89Öppna och stänga
Systemet är avsett att avskräcka från bilstöld
och inbrott. Detta larm erbjuder följande typer
av skydd:






Larm


- Skalskydd

Detta skydd över vakar öppningarna i bilen.
Larmet utlöses om någon försöker öppna en dörr, bagageluckan eller motorhuven.


- Rörelseskydd i kupén
Systemet kontrollerar volymvariationer i kupén.
Larmet utlöses om någon krossar en ruta, tar sig in i kupén eller rör sig inne i bilen.
- Nivåsensor
Systemet kontrollerar ändringar i bilens höjdläge.
Larmet utlöses om bilen lyfts upp, flyttas eller stöts till.


Manipuleringsskydd
Systemet kontrollerar urkopplingen av vissa komponenter. Larmet utlöses vid urkoppling av eller skada på batteriet, knappen eller kablarna till sirenen.

Alla ingrepp i stöldlarmet skall göras avCITROËN eller en annan kvalificerad verkstad.
Stängning av bilen med
hela larms
ystemet aktiverat
Aktivering
) Slå ifrån tändningen och gå ut ur bilen.
)
Tryck på låsknappen på
f
järrkontrollen eller lås med det nyckelfria lås- och startsystemet.
Skyddssystemet är nu aktiverat: kontrollampan
på knappen blinkar en gång per sekund.
Efter tryckning på låsknappen på fjärrkontrolleneller efter låsning med det det nyckelfria
lås- och star tsystemet aktiveras skalskyddetefter 5 sekunder. Efter 45 sekunder aktiveras rörelselarmet och efter 1 minut och30 sekunder aktiveras nivåsensorn.
Om en öppning (dörr, baklucka...) inte är korrektstängd låses inte bilen, men skalskyddet
aktiveras efter 45 sekunder.
) Tryck på knappen för upplåsning
på fjärrkontrollen eller lås upp
med det nyckefria start- ochlåssystemet.

Bortkoppling av rörelselarmet
Rörelselarmet är nu bortkopplat.
Kontrollampan på knappen släcks.

OFF
OFF
OFF
Stängning av bilen med
bara skalskyddet aktiverat
Avaktivera rörelselarmet och nivåsensorn för att undvika falsklarm, som till exempel:
- en ruta har lämnats på glänt,
- biltvätt,
- hjulbyte,
- bilen bogseras,
- transpor t på en båt.
Bortkoppling av rörelselarm och
nivåsensor
) Slå ifrån tändningen och tryck
inom tio sekunder på denna
knapp tills kontrollampan l
yser med fast sken.) Gå ut ur bilen.
)
Tryck omedelbar t på låsknappen på fjärrkontrollen eller låsmed det nyckefria star t- och
låssystemet.
Endast skalsk
yddet förblir aktiverat. Kontrollampan på knappen blinkar en gång per sekund.
För att den här urkopplingen ska fungera, måste den göras varje gång tändningen slås
ifrån.

Återaktivering av rörelselarm och
nivåsensor

När larmet löser ut


När larmet löser ut bekräftas det av att sirenenljuder och att blinkersljusen blinkar i ca trettiosekunder.
Skyddsfunktionerna förblir aktiva tills larmetlöst ut elva gånger i följd.
)Lås upp bilen med
upplåsningsknappen på
fjärrkontrollen eller lås upp med det nyckefria start- och
låssystemet.
) Tryck på knappen för låsning på
fjärrkontrollen eller lås med detnyckefria start- och låssystemetför att aktivera alla skydd.
Kontrollam
pan på knappen blinkar på nytt en gång per sekund.
När bilen låses upp med
f
järrkontrollen eller med detnyckefria start- och låssystemet och
kontrollampan på knappen blinkar
sna
bbt, betyder det att larmet har löst ut under
din frånvaro. När tändningen slås på upphör blinkandet omedelbart.

Fjärrkontrollen fungerar inte

Du avaktiverar larmfunktionerna så här:
)Lås upp bilen med nyckeln (integrerad i
fjärrkontrollen) i låset i förardörren.)Öppna dörren, larmet löser ut. )Slå på tändningen, larmet stängs av. Kontrollampan på knappen släcks.

Stänga bilen utan att
aktivera larmet
)Lås bilen med vanlig låsning eller superlåsning,med hjälp av den mekaniska nyckeln(integrerad i fjärrkontrollen) i förardörrens lås.



Funk tionsstörning

Om kontrollampan på knappen lyser med fastsken när tändningen slås till, innebär det att ett
fel har uppstått i systemet.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.

*
Beroende på land.


Automatisk aktivering *


Två minuter efter att den sista dörren eller bakluckan har stängts, aktiveras systemetautomatiskt. )För att undvika att larmet löser ut när
du kliver in i bilen kan du först trycka på
upplåsningsknappen på fjärrkontrollen eller
låsa upp bilen med det nyckefria start- och
låssystemet.

91Öppna och stänga

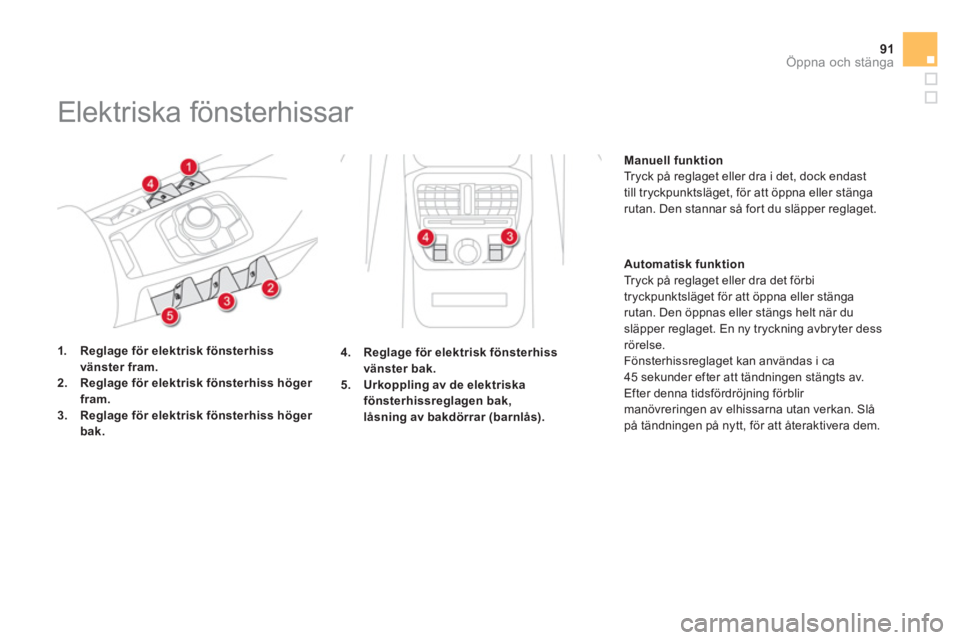

Elektriska fönsterhissar
1.Reglage för elektrisk fönsterhiss
vänster fram.2.Reglage för elektrisk fönsterhiss höger fram.3.Reglage för elektrisk fönsterhiss höger bak.
Manuell funktion
Tryck på reglaget eller dra i det, dock endast
till tryckpunktsläget, för att öppna eller stänga
rutan. Den stannar så fort du släpper reglaget.
Automatisk funktion
Tr
yck på reglaget eller dra det förbi
tryckpunktsläget för att öppna eller stänga
rutan. Den öppnas eller stängs helt när du släpper reglaget. En ny tryckning avbryter dess
rörelse.
Fönsterhissreglaget kan användas i ca
45 sekunder efter att tändningen stängts av.
Efter denna tidsfördröjning förblir
manövreringen av elhissarna utan verkan. Slå
på tändningen på nytt, för att återaktivera dem. 4
. Reglage för elektrisk fönsterhiss vänster bak.5.Urkoppling avdeelektriska
fönsterhissreglagenbak, låsning av bakdörrarr(barnlås).

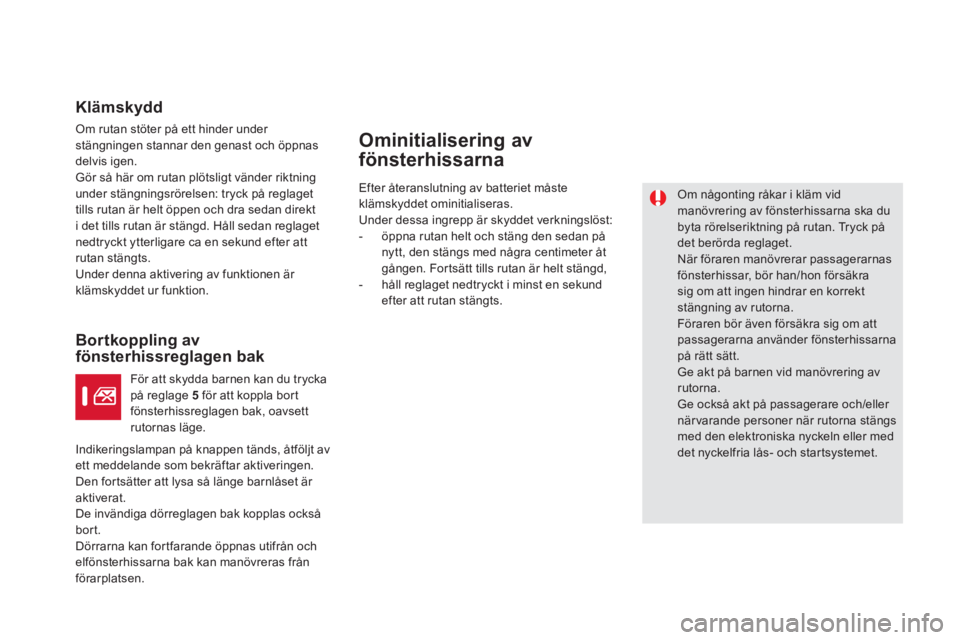

Klämskydd
Om rutan stöter på ett hinder under stängningen stannar den genast och öppnas
delvis igen.
Gör så här om rutan plötsligt vänder riktningunder stängningsrörelsen: tryck på reglaget
tills rutan är helt öppen och dra sedan direkt
i det tills rutan är stängd. Håll sedan reglaget nedtryckt ytterligare ca en sekund efter attrutan stängts.
Under denna aktivering av funktionen är
klämskyddet ur funktion.
Bortkoppling av fönsterhissreglagen bak


Ominitialisering av
fönsterhissarna

Om någonting råkar i kläm vidmanövrering av fönsterhissarna ska du byta rörelseriktning på rutan. Tryck pådet berörda reglaget.
När föraren manövrerar passagerarnasfönsterhissar, bör han/hon försäkra sig om att ingen hindrar en korrektstängning av rutorna.
Föraren bör även försäkra sig om att passagerarna använder fönsterhissarnapå rätt sätt.
Ge akt på barnen vid manövrering av rutorna.
Ge också akt på passagerare och/eller när varande personer när rutorna stängs
med den elektroniska nyckeln eller med det nyckelfria lås- och startsystemet. Efter återanslutnin
g av batteriet måste klämskyddet ominitialiseras. Under dessa ingrepp är skyddet verkningslöst:


- öppna rutan helt och stän
g den sedan på
nytt, den stängs med några centimeter åt
gången. For tsätt tills rutan är helt stängd,

- håll reglaget nedtryckt i minst en sekundefter att rutan stängts.

För att skydda barnen kan du trycka
på reglage 5 för att koppla bor tfönsterhissreglagen bak, oavsett rutornas läge.
Indikeringslampan på knappen tänds, åtföljt av
ett meddelande som bekräftar aktiveringen.
Den fortsätter att lysa så länge barnlåset är aktiverat.
De invändiga dörreglagen bak kopplas ocksåbort.
Dörrarna kan for tfarande öppnas utifrån och
elfönsterhissarna bak kan manövreras frånförarplatsen.

93Öppna och stänga

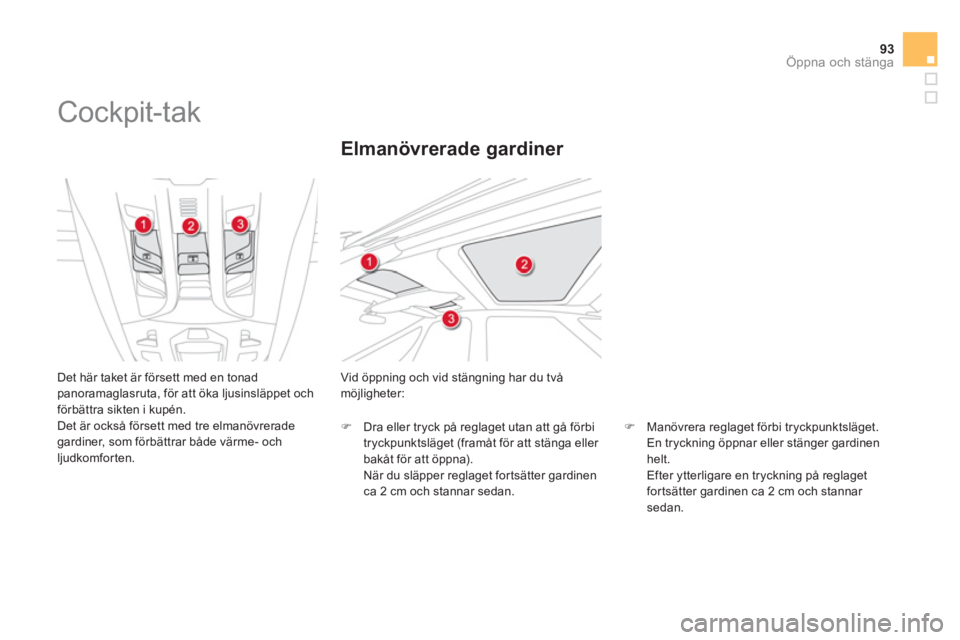

Cockpit-tak

Det här taket är försett med en tonadpanoramaglasruta, för att öka ljusinsläppet ochförbättra sikten i kupén.
Det är också försett med tre elmanövrerade
gardiner, som förbättrar både värme- och
ljudkomforten. Vid öppnin
g och vid stängning har du två
möjligheter:
Elmanövrerade gardiner
) Manövrera reglaget förbi tryckpunktsläget.
En tryckning öppnar eller stänger gardinen helt.
Efter ytterligare en tryckning på reglaget fortsätter gardinen ca 2 cm och stannar sedan.
) Dra eller tryck på reglaget utan att gå förbi
tryckpunktsläget (framåt för att stänga eller bakåt för att öppna).
När du släpper reglaget fortsätter gardinen ca 2 cm och stannar sedan.

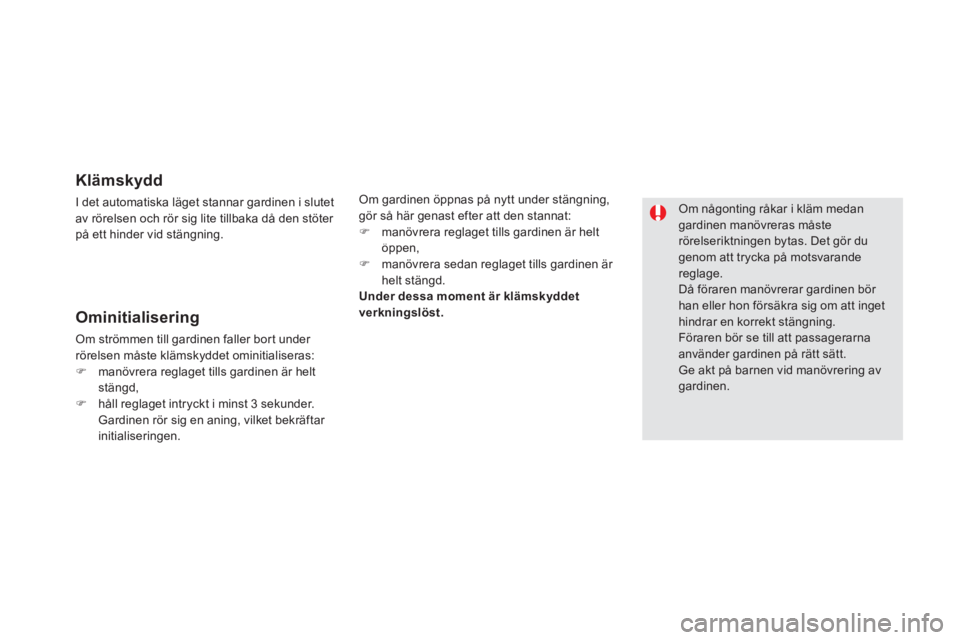

Klämskydd
I det automatiska läget stannar gardinen i slutetav rörelsen och rör sig lite tillbaka då den stöter på ett hinder vid stängning.
Om
gardinen öppnas på nytt under stängning,gör så här genast efter att den stannat:
)
manövrera reglaget tills gardinen är heltöppen, )
manövrera sedan reglaget tills gardinen är
helt stängd. Under dessa moment är klämskyddetverkningslöst.


Om någonting råkar i kläm medan gardinen manövreras måsterörelseriktningen bytas. Det gör dugenom att trycka på motsvarande reglage.
Då föraren manövrerar gardinen bör han eller hon försäkra sig om att inget hindrar en korrekt stängning.
Föraren bör se till att passagerarna använder gardinen på rätt sätt.
Ge akt på barnen vid manövrering av gardinen.

Ominitialisering
Om strömmen till gardinen faller bor t under rörelsen måste klämskyddet ominitialiseras: )manövrera reglaget tills gardinen är helt
stängd,)håll reglaget intryckt i minst 3 sekunder. Gardinen rör sig en aning, vilket bekräftar
initialiseringen.

95
Öppna och stänga

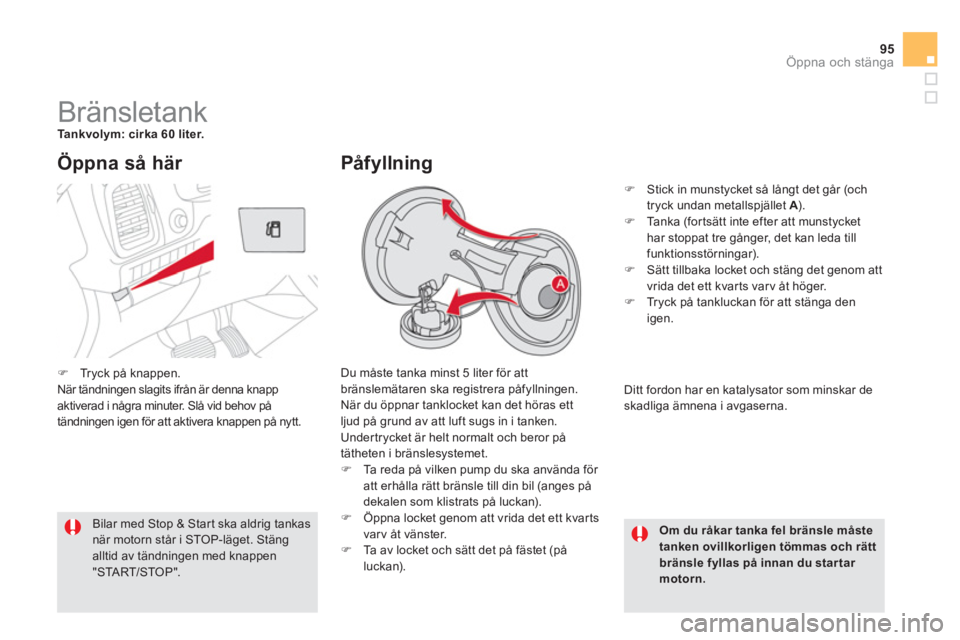

Bränsletank Tankvolym: cirka 60 liter.
Du måste tanka minst 5 liter för att
bränslemätaren ska registrera påfyllningen. När du öppnar tanklocket kan det höras ett ljud på grund av att luft sugs in i tanken.
Undertrycket är helt normalt och beror på
tätheten i bränslesystemet. ) Ta reda på vilken pump du ska använda för
att erhålla rätt bränsle till din bil (anges på
dekalen som klistrats på luckan). ) Öppna locket genom att vrida det ett kvarts
varv åt vänster. ) Ta av locket och sätt det på fästet (på luckan).


Öppna så här
Om du råkar tanka fel bränsle måstetanken ovillkorligen tömmas och rättbränsle fyllas på innan du star tar motorn.
Bilar med Stop & Star t ska aldrig tankasnär motorn står i STOP-läget. Stängalltid av tändningen med knappen"STA R T/STOP".
Påfyllning
)
Stick in munstycket så långt det går (och
tryck undan metallspjället A). A) Ta n k a (fortsätt inte efter att munstycket har stoppat tre gånger, det kan leda till
funktionsstörningar).) Sätt tillbaka locket och stäng det genom att
vrida det ett kvarts varv åt höger.) Tryck på tankluckan för att stänga denigen.

Ditt
fordon har en katalysator som minskar deskadliga ämnena i avgaserna.
)Tryck på knappen.
När tändningen slagits ifrån är denna knapp
aktiverad i några minuter. Slå vid behov på
tändningen igen för att aktivera knappen på nytt.

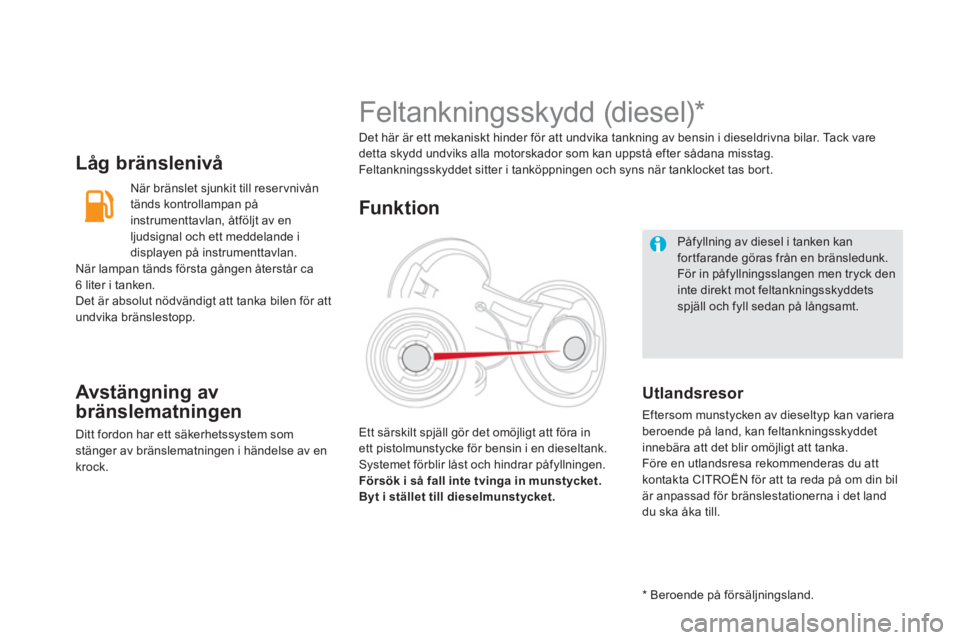

Låg bränslenivå
När bränslet sjunkit till reser vnivån
tänds kontrollampan på
instrumenttavlan, åtföl
jt av en
ljudsignal och ett meddelande i
displayen på instrumenttavlan.
När lampan tänds första gången återstår ca 6 liter i tanken.
Det är absolut nödvändigt att tanka bilen för att
undvika bränslestopp.
Avstängning av
bränslematningen
Ditt fordon har ett säkerhetssystem som stänger av bränslematningen i händelse av en
krock.

Påfyllning av diesel i tanken kanfortfarande göras från en bränsledunk.För in påfyllningsslangen men tryck den inte direkt mot feltankningsskyddetsspjäll och fyll sedan på långsamt.

















Feltankningsskydd (diesel) *

Det här är ett mekaniskt hinder för att undvika tankning av bensin i dieseldrivna bilar. Tack vare
detta skydd undviks alla motorskador som kan uppstå efter sådana misstag.
Feltanknin
gsskyddet sitter i tanköppningen och syns när tanklocket tas bort.
Ett särskilt sp
jäll gör det omöjligt att föra inett pistolmunstycke för bensin i en dieseltank. Systemet förblir låst och hindrar påfyllningen.
Försök i så fall inte tvinga in munstycket.
Byt i stället till dieselmunstycket.

Funk tion



Utlandsresor

Eftersom munstycken av dieseltyp kan variera
beroende på land, kan feltankningsskyddet
innebära att det blir omöjligt att tanka.
Före en utlandsresa rekommenderas du att
kontakta CITROËN för att ta reda på om din bil
är anpassad
för bränslestationerna i det landdu ska åka till.


*
Beroende på försäl
jningsland.

Öppna och stänga

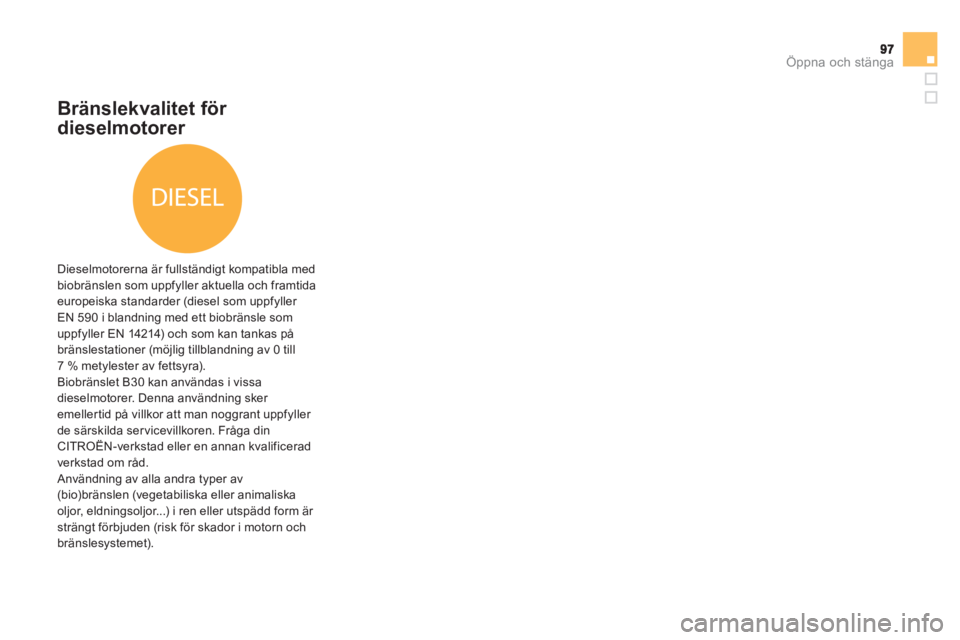

Bränslekvalitet för
dieselmotorer

Dieselmotorerna är fullständigt kompatibla med
biobränslen som uppfyller aktuella och framtida europeiska standarder (diesel som uppfyller EN 590 i blandning med ett biobränsle som
uppfyller EN 14214) och som kan tankas på
bränslestationer (möjlig tillblandning av 0 till
7 % metylester av fettsyra).
Biobränslet B30 kan användas i vissa dieselmotorer. Denna användning sker emeller tid på villkor att man noggrant uppfyller
de särskilda ser vicevillkoren. Fråga din
CITROËN-verkstad eller en annan kvalificerad
verkstad om råd.
Användning av alla andra typer av(bio)bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor...) i ren eller utspädd form är strängt förbjuden (risk för skador i motorn och
bränslesystemet).

003
