CITROEN DS5 HYBRID 2015 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2015, Model line: DS5 HYBRID, Model: CITROEN DS5 HYBRID 2015Pages: 484, PDF Size: 15.14 MB

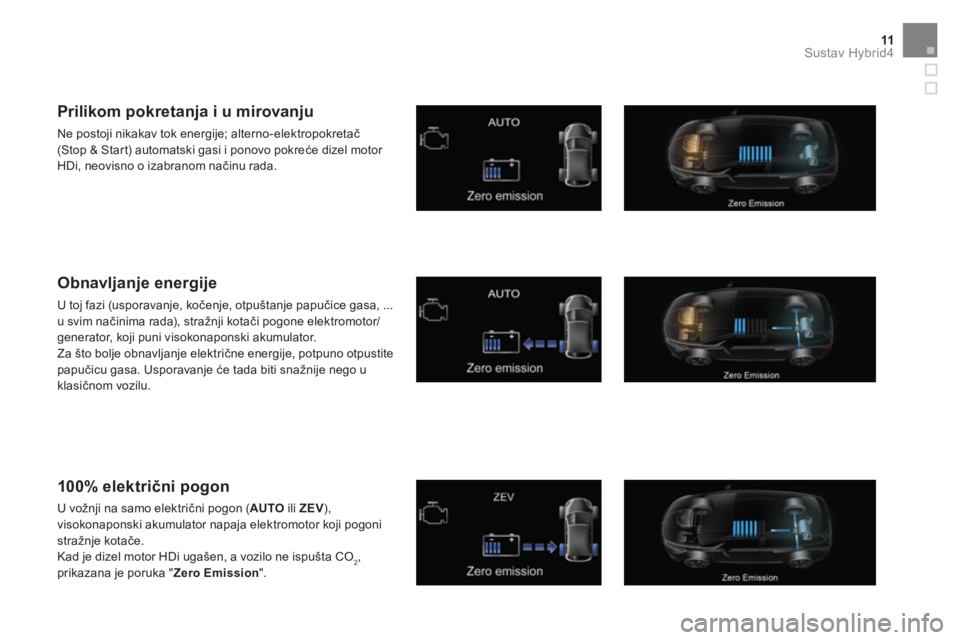

Page 401 of 484
11Sustav Hybrid4
Prilikom pokretanja i u mirovanju
Ne postoji nikakav tok energije; alterno-elektropokretač
(Stop & Start) automatski gasi i ponovo pokreće dizel motor
HDi, neovisno o izabranom načinu rada.
Obnavljanje energije
U toj fazi (usporavanje, kočenje, otpuštanje papučice gasa, ...
u svim načinima rada), stražnji kotači pogone elektromotor/
generator, koji puni visokonaponski akumulator.
Za što bolje obnavljanje električne energije, potpuno otpustite
papučicu gasa. Usporavanje će tada biti snažnije nego u
klasičnom vozilu.
100% elek trični pogon
U vožnji na samo električni pogon ( AUTO
ili ZEV
),
visokonaponski akumulator napaja elektromotor koji pogoni
stražnje kotače.
Kad je dizel motor HDi ugašen, a vozilo ne ispušta CO
2,
prikazana je poruka " Zero Emission
".
Page 402 of 484

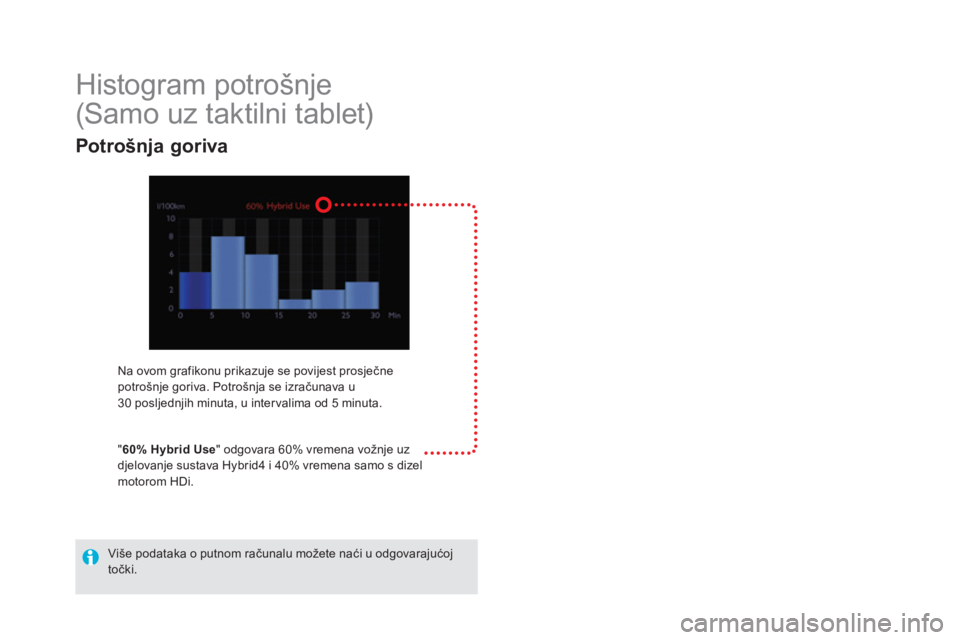

Histogram potrošnje
(Samo uz taktilni tablet)
Na ovom grafikonu prikazuje se povijest prosječne
potrošnje goriva. Potrošnja se izračunava u
30 posljednjih minuta, u inter valima od 5 minuta.
" 60% Hybrid Use
" odgovara 60% vremena vožnje uz
djelovanje sustava Hybrid4 i 40% vremena samo s dizel
motorom HDi.
Više podataka o putnom računalu možete naći u odgovarajućoj
točki.
Potrošnja goriva

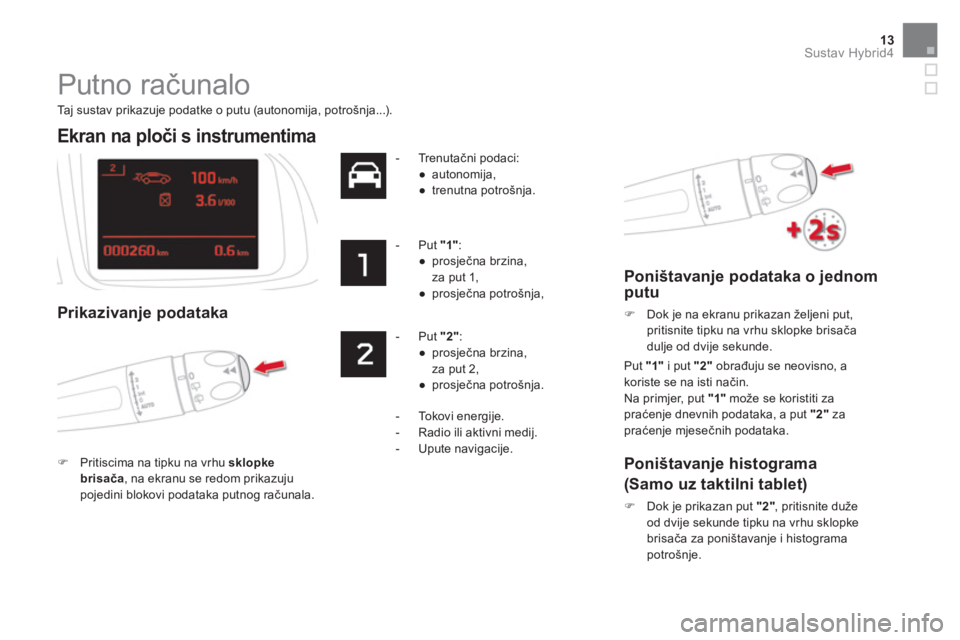

Page 403 of 484
13Sustav Hybrid4
Putno računalo
Taj sustav prikazuje podatke o putu (autonomija, potrošnja...).
Ekran na ploči s instrumentima
Prikazivanje podataka
)
Pritiscima na tipku na vrhu sklopke
brisača
, na ekranu se redom prikazuju
pojedini blokovi podataka putnog računala.
- Tr e n u t ačni podaci:
●
autonomija,
●
trenutna potrošnja.
- Put "1"
:
●
prosječna brzina,
za put 1,
●
prosječna potrošnja,
- Put "2"
:
●
prosječna brzina,
za put 2,
●
prosječna potrošnja.
Put "1"
i put "2"
obrađuju se neovisno, a
koriste se na isti način.
Na primjer, put "1"
može se koristiti za
praćenje dnevnih podataka, a put "2"
za
praćenje mjesečnih podataka.
- Tokovi energije.
- Radio ili aktivni medij.
- Upute navigacije.
Poništavanje podataka o jednom
putu
)
Dok je na ekranu prikazan željeni put,
pritisnite tipku na vrhu sklopke brisača
dulje od dvije sekunde.
Poništavanje histograma
(Samo uz taktilni tablet)
)
Dok je prikazan put "2"
, pritisnite duže
od dvije sekunde tipku na vrhu sklopke
brisača za poništavanje i histograma
potrošnje.

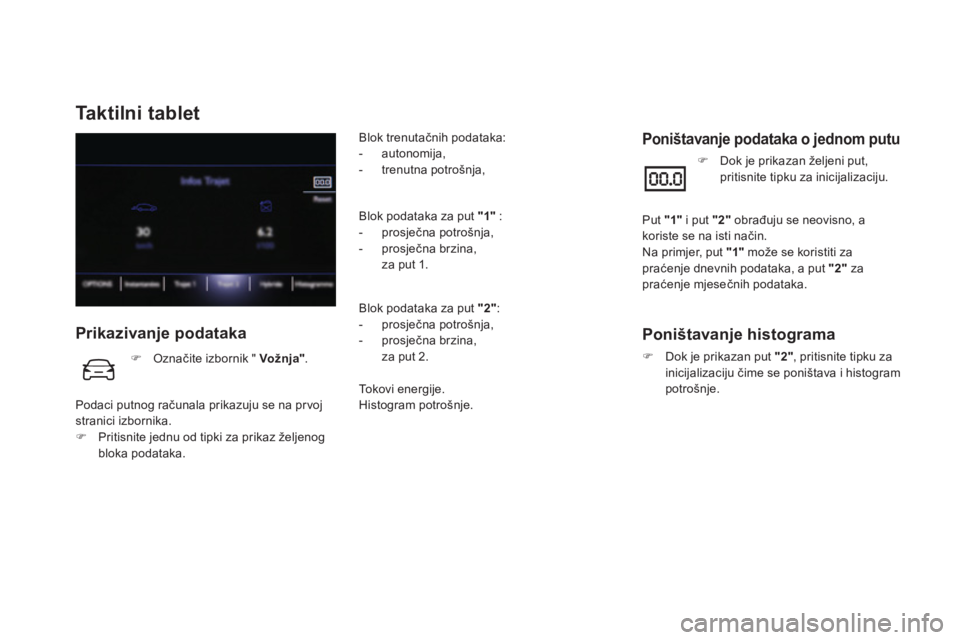

Page 404 of 484
Ta k t i l n i t a b l e t
Prikazivanje podataka
Blok trenutačnih podataka:
- autonomija,
- trenutna potrošnja,
Blok podataka za put "1"
:
- prosječna potrošnja,
- prosječna brzina,
za put 1.
Blok podataka za put "2"
:
- prosječna potrošnja,
- prosječna brzina,
za put 2.
Tokovi energije.
Histogram potrošnje.
Poništavanje podataka o jednom putu
)
Označite izbornik " Vož nja"
.
Podaci putnog računala prikazuju se na pr voj
stranici izbornika.
)
Pritisnite jednu od tipki za prikaz željenog
bloka podataka.
)
Dok je prikazan željeni put,
pritisnite tipku za inicijalizaciju.
Put "1"
i put "2"
obrađuju se neovisno, a
koriste se na isti način.
Na primjer, put "1"
može se koristiti za
praćenje dnevnih podataka, a put "2"
za
praćenje mjesečnih podataka.
Poništavanje histograma
)
Dok je prikazan put "2"
, pritisnite tipku za
inicijalizaciju čime se poništava i histogram
potrošnje.

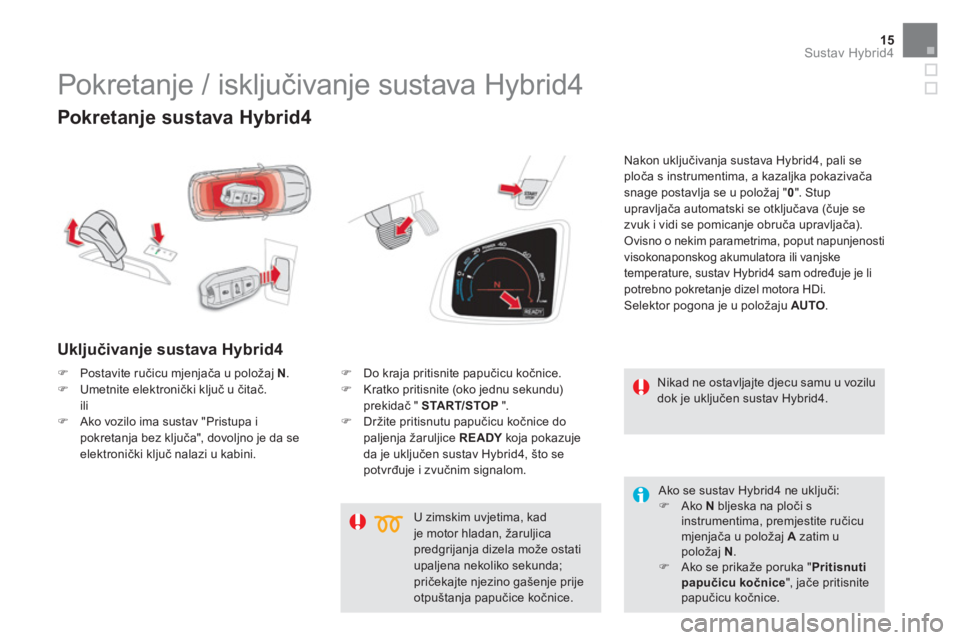

Page 405 of 484
15Sustav Hybrid4
Pokretanje sustava Hybrid4
Uključivanje sustava Hybrid4
Nakon uključivanja sustava Hybrid4, pali se
ploča s instrumentima, a kazaljka pokazivača
snage postavlja se u položaj " 0
". Stup
upravljača automatski se otključava (čuje se
zvuk i vidi se pomicanje obruča upravljača).
Ovisno o nekim parametrima, poput napunjenosti
visokonaponskog akumulatora ili vanjske
temperature, sustav Hybrid4 sam određuje je li
potrebno pokretanje dizel motora HDi.
Selektor pogona je u položaju AUTO
.
U zimskim uvjetima, kad
je motor hladan, žaruljica
predgrijanja dizela može ostati
upaljena nekoliko sekunda;
pričekajte njezino gašenje prije
otpuštanja papučice kočnice.
Pokretanje / isključivanje sustava Hybrid4
Nikad ne ostavljajte djecu samu u vozilu
dok je uključen sustav Hybrid4.
)
Postavite ručicu mjenjača u položaj N
.
)
Umetnite elektronički ključ u čitač.
ili
)
Ako vozilo ima sustav "Pristupa i
pokretanja bez ključa", dovoljno je da se
elektronički ključ nalazi u kabini.
)
Do kraja pritisnite papučicu kočnice.
)
Kratko pritisnite (oko jednu sekundu)
prekidač " START/STOP
".
)
Držite pritisnutu papučicu kočnice do
paljenja žaruljice READY
koja pokazuje
da je uključen sustav Hybrid4, što se
potvrđuje i zvučnim signalom.
Ako se sustav Hybrid4 ne uključi:
)
Ako N
bljeska na ploči s
instrumentima, premjestite ručicu
mjenjača u položaj A
zatim u
položaj N
.
)
Ako se prikaže poruka " Pritisnuti
papu
čicu kočnice
", jače pritisnite
papučicu kočnice.

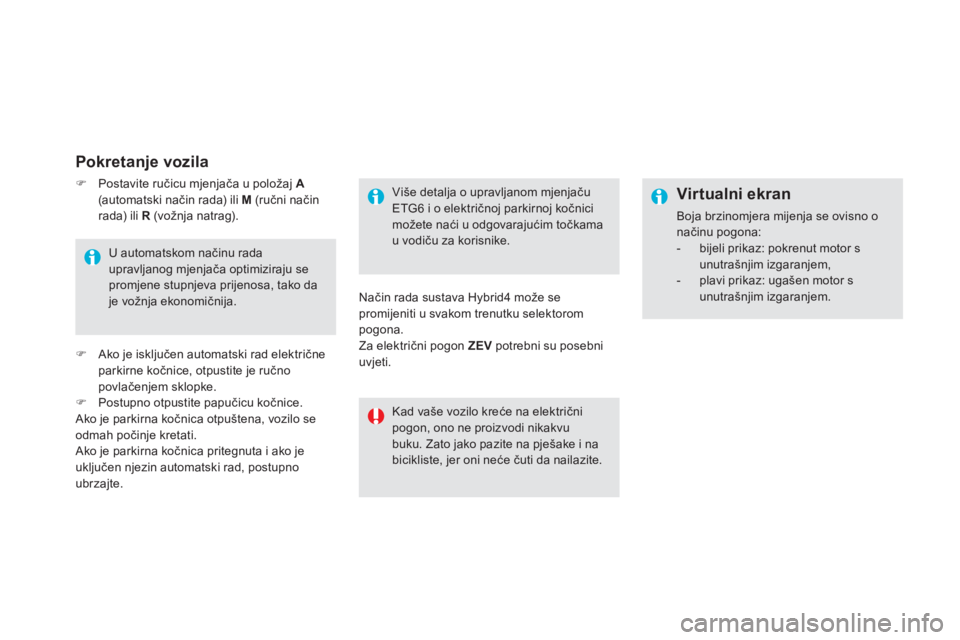

Page 406 of 484
Pokretanje vozila
Više detalja o upravljanom mjenjaču
ETG6 i o električnoj parkirnoj kočnici
možete naći u odgovarajućim točkama
u vodiču za korisnike.
Način rada sustava Hybrid4 može se
promijeniti u svakom trenutku selektorom
pogona.
Za električni pogon ZEV
potrebni su posebni
uvjeti.
Kad vaše vozilo kreće na električni
pogon, ono ne proizvodi nikakvu
buku. Zato jako pazite na pješake i na
bicikliste, jer oni neće čuti da nailazite.
Virtualni ekran
Boja brzinomjera mijenja se ovisno o
načinu pogona:
- bijeli prikaz: pokrenut motor s
unutrašnjim izgaranjem,
- plavi prikaz: ugašen motor s
unutrašnjim izgaranjem.
U automatskom načinu rada
upravljanog mjenjača optimiziraju se
promjene stupnjeva prijenosa, tako da
je vožnja ekonomičnija.
)
Ako je isključen automatski rad električne
parkirne kočnice, otpustite je ručno
povlačenjem sklopke.
)
Postupno otpustite papučicu kočnice.
Ako je parkirna kočnica otpuštena, vozilo se
odmah počinje kretati.
Ako je parkirna kočnica pritegnuta i ako je
uključen njezin automatski rad, postupno
ubrzajte.
)
Postavite ručicu mjenjača u položaj A
(automatski način rada) ili M
(r učni način
rada) ili R
(vožnja natrag).

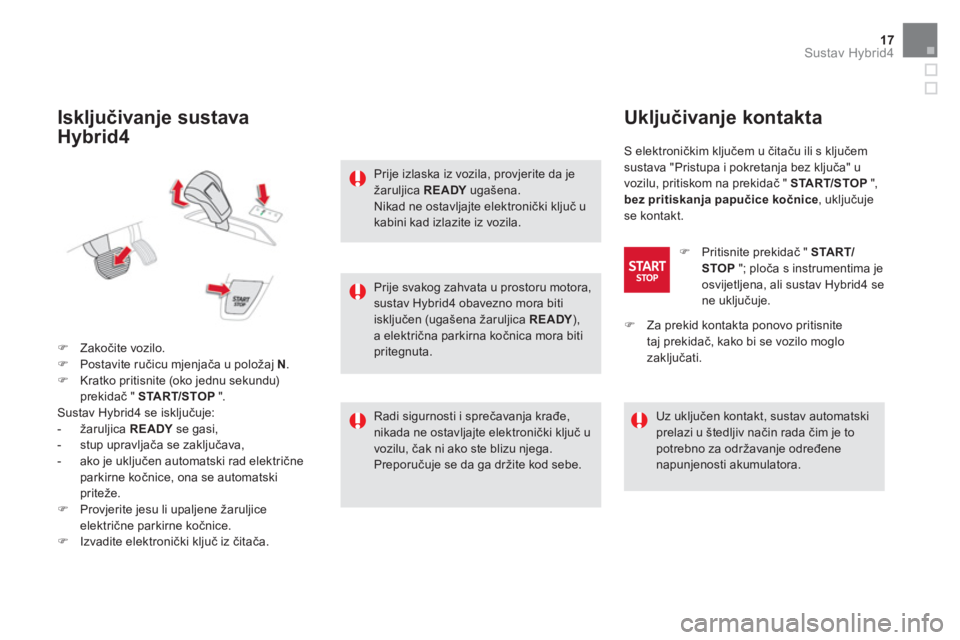

Page 407 of 484
17Sustav Hybrid4
Isključivanje sustava
Hybrid4
)
Zakočite vozilo.
)
Postavite ručicu mjenjača u položaj N
.
)
Kratko pritisnite (oko jednu sekundu)
prekidač " START/STOP
".
Sustav Hybrid4 se isključuje:
- žaruljica READY
se gasi,
- stup upravljača se zaključava,
- ako je uključen automatski rad električne
parkirne kočnice, ona se automatski
priteže.
)
Provjerite jesu li upaljene žaruljice
električne parkirne kočnice.
)
Izvadite elektronički ključ iz čitača.
Prije svakog zahvata u prostoru motora,
sustav Hybrid4 obavezno mora biti
isključen (ugašena žaruljica READY
),
a električna parkirna kočnica mora biti
pritegnuta.
Prije izlaska iz vozila, provjerite da je
žaruljica READY
ugašena.
Nikad ne ostavljajte elektronički ključ u
kabini kad izlazite iz vozila.
Radi sigurnosti i spreč
avanja krađe,
nikada ne ostavljajte elektronički ključ u
vozilu, čak ni ako ste blizu njega.
Preporučuje se da ga držite kod sebe.
Uključivanje kontakta
S elektroničkim ključem u čitaču ili s ključem
sustava "Pristupa i pokretanja bez ključa" u
vozilu, pritiskom na prekidač " START/STOP
",
bez pritiskanja papučice kočnice
, uključuje
se kontakt.
)
Pritisnite prekidač " START/
STOP
"; ploča s instrumentima je
osvijetljena, ali sustav Hybrid4 se
ne uključuje.
Uz uključen kontakt, sustav automatski
prelazi u štedljiv način rada čim je to
potrebno za održavanje određene
napunjenosti akumulatora.
)
Za prekid kontakta ponovo pritisnite
taj prekidač, kako bi se vozilo moglo
zaključati.

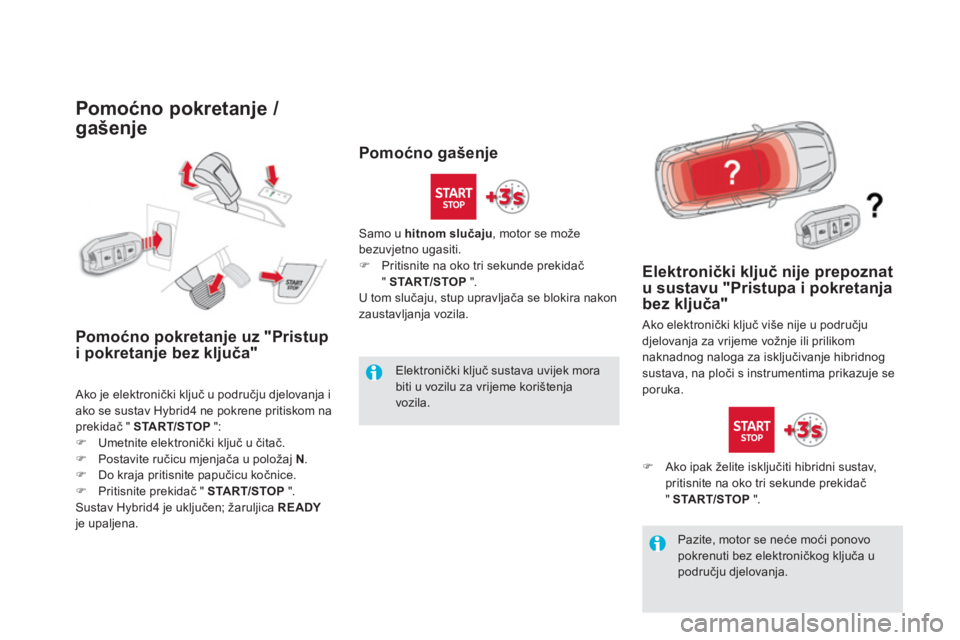

Page 408 of 484
Pomoćno pokretanje /
gašenje
Pomoćno pokretanje uz "Pristup
i pokretanje bez ključa"
Ako je elektronički ključ u području djelovanja i
ako se sustav Hybrid4 ne pokrene pritiskom na
prekidač " START/STOP
":
)
Umetnite elektronički ključ u čitač.
)
Postavite ručicu mjenjača u položaj N
.
)
Do kraja pritisnite papučicu kočnice.
)
Pritisnite prekidač " START/STOP
".
Sustav Hybrid4 je uključen; žaruljica READY
je upaljena.
Elektronički ključ nije prepoznat
u sustavu "Pristupa i pokretanja
bez ključa"
Ako elektronički ključ više nije u području
djelovanja za vrijeme vožnje ili prilikom
naknadnog naloga za isključivanje hibridnog
sustava, na ploči s instrumentima prikazuje se
poruka.
)
Ako ipak želite isključiti hibridni sustav,
pritisnite na oko tri sekunde prekidač
" START/STOP
". Samo u hitnom slučaju
, motor se može
bezuvjetno ugasiti.
)
Pritisnite na oko tri sekunde prekidač
" START/STOP
".
U tom slučaju, stup upravljača se blokira nakon
zaustavljanja vozila.
Elektronički ključ sustava uvijek mora
biti u vozilu za vrijeme korištenja
vozila.
Pomoćno gašenje
Pazite, motor se neće moći ponovo
pokrenuti bez elektroničkog ključa u
području djelovanja.

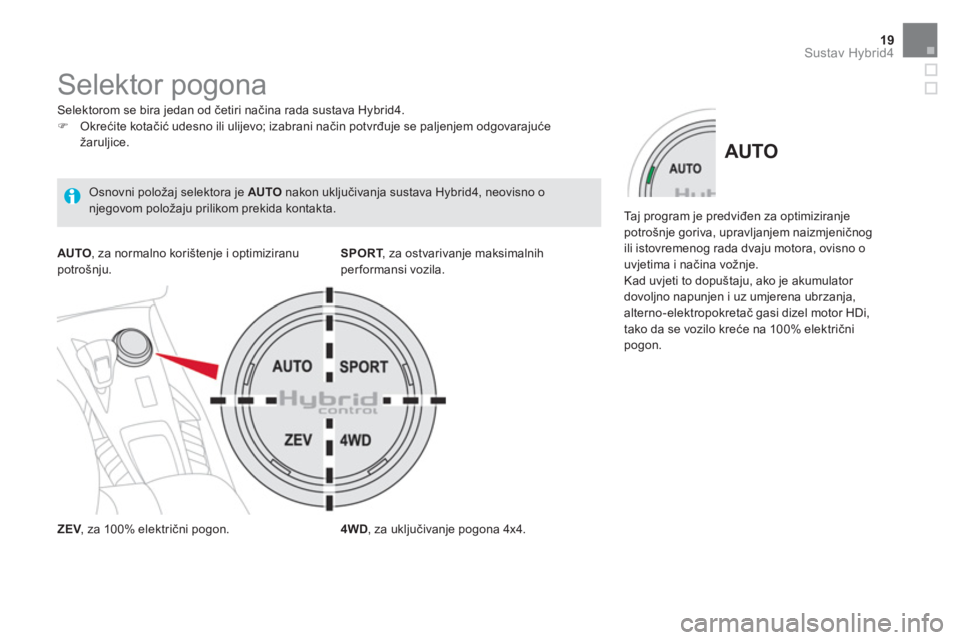

Page 409 of 484
19Sustav Hybrid4
Selektor pogona
Selektorom se bira jedan od četiri načina rada sustava Hybrid4.
)
Okrećite kotačić udesno ili ulijevo; izabrani način potvrđuje se paljenjem odgovarajuće
žaruljice.
ZEV
, za 100% električni pogon.
SPORT
, za ostvarivanje maksimalnih
per formansi vozila.
4WD
, za uključivanje pogona 4x4.
AUTO
, za normalno korištenje i optimiziranu
potrošnju.
Osnovni položaj selektora je AUTO
nakon uključivanja sustava Hybrid4, neovisno o
njegovom položaju prilikom prekida kontakta.
AUTO
Taj program je predviđen za optimiziranje
potrošnje goriva, upravljanjem naizmjeničnog
ili istovremenog rada dvaju motora, ovisno o
uvjetima i načina vožnje.
Kad uvjeti to dopuštaju, ako je akumulator
dovoljno napunjen i uz umjerena ubrzanja,
alterno-elektropokretač gasi dizel motor HDi,
tako da se vozilo kreće na 100% električni
pogon.
Page 410 of 484
ZEV
(samo električni
pogon)
U programu "Zero Emission Vehicle" pogon
vozila je 100% električni.
U tom načinu rada omogućuje se tiha i
"čista" vožnja
umjerenom brzinom.
Ta j n ačin rada može se uključiti
kad to dopuštaju uvjeti, što se
posebno odnosi na dovoljnu
napunjenost akumulatora
(najmanje 4 segmenta moraju biti
upaljena).
U programu AUTO
, elektromotor
:
- može sam osiguravati pogon vozila
"zero emission", ovisno o napunjenosti
akumulatora, ako su zadovoljeni potrebni
uvjeti u vozilu i uz umjereno ubrzavanje,
- djeluje uz dizel motor
HDi
prilikom
pokretanja i promjena stupnjeva prijenosa,
prilikom ubrzavanja i u slučaju nedovoljne
pokretljivosti prednjih kotača (sustav tada
privremeno uključuje pogon na 4 kotača),
Elektromotor može raditi sam do 85 km/h.
Prestaje djelovati iznad 120 km/h.
Pogledajte posebne uvjete rada pogona ZEV
.
Za više podataka o posebnim
uvjetima rada pogona ZEV
, pogledajte
odgovarajuću točku.
Ako uvjeti ne dopuštaju uključivanje ili
održavanje pogona ZEV
, na ekranu se
prikazuje poruka " Električni pogon trenutno
nije dostupan
". Žaruljica ZEV
bljeska nekoliko
sekunda i gasi se, a pali se žaruljica položaja
AUTO
.
U pogonu ZEV
:
- doseg i mogućnosti ubrzavanja su
ograni
čeni; najveća brzina je oko 60 km/h,
- u slučaju velikog opterećenja ili važne
potrebe zbog čega treba pokrenuti dizel
motor HDi, sustav automatski prelazi na
način rada AUTO
.
