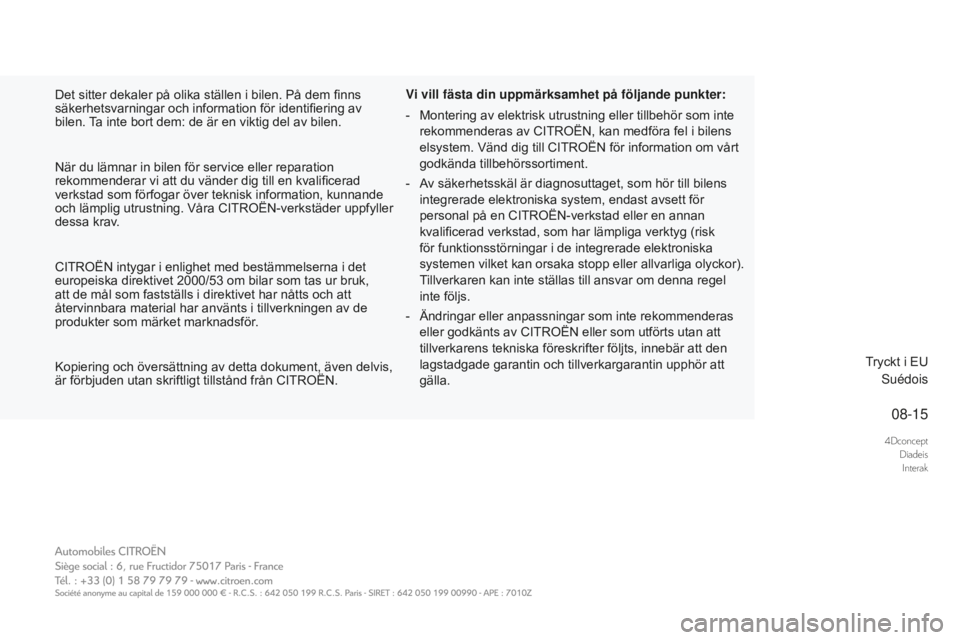

Det sitter dekaler på olika ställen i bilen. På dem finns
säkerhetsvarningar och information för identifiering av
bilen. Ta inte bort dem: de är en viktig del av bilen.
CITROËN intygar i enlighet med bestämmelserna i det
europeiska direktivet 2000/53
om bilar som tas ur bruk,
att de mål som fastställs i direktivet har nåtts och att
återvinnbara material har använts i tillverkningen av de
produkter som märket marknadsför

. Tryckt i EUSuédois
När du lämnar in bilen för service eller reparation
rekommenderar vi att du vänder dig till en kvalificerad
verkstad som förfogar över teknisk information, kunnande
och lämplig utrustning. Våra CITROËN-verkstäder uppfyller
dessa krav.
Kopiering och översättning av detta dokument, även delvis,
är förbjuden utan skriftligt tillstånd från CITROËN. Vi vill fästa din uppmärksamhet på följande punkter:
-
Montering av elektrisk utrustning eller tillbehör som inte
rekommenderas av CITROËN, kan medföra fel i bilens
elsystem. Vänd dig till CITROËN för information om vårt
godkända tillbehörssortiment.
-
Av säkerhetsskäl är diagnosuttaget, som hör till bilens
integrerade elektroniska system, endast avsett för
personal på en CITROËN-verkstad eller en annan
kvalificerad verkstad, som har lämpliga verktyg (risk
för funktionsstörningar i de integrerade elektroniska
systemen

vilket kan orsaka stopp eller allvarliga olyckor).
Tillverkaren kan inte ställas till ansvar om denna regel
inte följs.
-
Ändringar eller anpassningar som inte rekommenderas
eller godkänts av CITROËN eller som utförts utan att
tillverkarens tekniska föreskrifter följts, innebär att den
lagstadgade garantin och tillverkargarantin upphör att
gälla.

15DS5.0121Suédois

TILLÄGG

Instruktionsboken på Internet


Om rubriken "MyCitroën" inte fi nns på Citroëns hemsida i ditt land kan du läsa din instruktionsbok på
följande webbplats:
http://service.citroen.com/ddb/
Du kan hitta din instruktionsbok på Citroëns hemsida under rubriken "MyCitroën".

Välj:
Välj något av följande sätt att ta del av din
instruktionsbok online:


Med ett personligt konto kan du få direktkontakt med bilmärket.

språk,
bilmodell och karossform,
tidsperioden då din instruktionsbok trycktes, vilket motsvarar datumet då bilen togs i trafi k första
gången.

Skanna den här koden för att komma direkt till din instruktionsbok.
Genom att läsa instruktionsboken på Internet
kan du även ta del av den senaste tillgängliga
informationen, som enkelt kan hittas på de sidor
som är märkta med den här symbolen:

I det här dokumentet presenteras funktionsegenskaper
och rekommendationer för de versioner som
är försedda med Hybrid4-systemet.
Vi är glada för att du har valt en DS 5 Hybrid 4x4.

Beskrivningar och bilder är icke bindande
information.
Automobiles CITROËN förbehåller sig rätten att
införa ändringar som rör tekniska data, utrustningar
och tillbehör utan skyldighet att uppdatera detta
dokument.

Instruktionsboken ingår som en del i din bil. Tänk
på att överlämna den till den nya ägaren om du
säljer bilen.

Läs också instruktionsboken till din DS 5 för
att bekanta dig med alla övriga funktioner och
egenskaper, samt serviceboken som innehåller
information om underhållet på din bil.
God färd!




Din bil har en del av denna utrustning som beskrivs
i instruktionsboken, beroende på utrustningsnivå,
version och särskilda förhållanden i mottagarlandet.

Ta dig tid att läsa den noggrant.

008 003
004
010
ALFABETISKT REGISTER45
4 Presentation
8 Instrumentpanel
9 READY-lampan
9 Ef fektmätare
10 Visning av energifl öden
12 Stapeldiagram med förbrukningsvärden
13 Färddator
15 Star ta / stänga av
19 Funktionslägesväljare
22 Funktionen " ECO OFF"
23 Råd vid körning
24 EcoDriving
25 Särskild info om ZEV-läget
27 Högspänningsbatteri
30 Under motorhuven
HYBRID4-SYSTEMET
PR AKTISK INFORMATION KOMFORT
KÖRNING
36 Biltvätt eller tvättunnel
37 Sats för provisorisk däckreparation
38 Bärgning på fl ak
38 Snökedjor
TEKNISKA DATA
39 Elmotor
40 Dieselmotor
41 Vikter
VA N LI GA FR ÅG O R42
31 Inredning i bagageutrymmet
32 ETG-växellåda

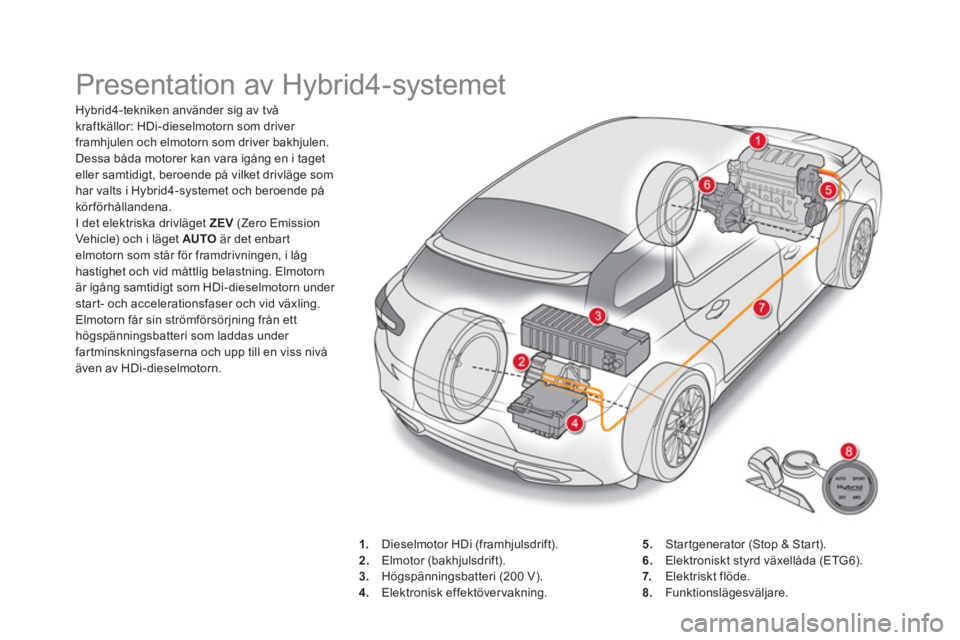

Presentation av Hybrid4-systemet



Hybrid4-tekniken använder sig av två
kraftkällor: HDi-dieselmotorn som driver
framhjulen och elmotorn som driver bakhjulen.
Dessa båda motorer kan vara igång en i taget
eller samtidigt, beroende på vilket drivläge som
har valts i Hybrid4-systemet och beroende på
körförhållandena.
I det elektriska drivläget ZEV
(Zero Emission
Vehicle) och i läget AUTO
är det enbart
elmotorn som står för framdrivningen, i låg
hastighet och vid måttlig belastning. Elmotorn
är igång samtidigt som HDi-dieselmotorn under
start- och accelerationsfaser och vid växling.
Elmotorn får sin strömförsörjning från ett
högspänningsbatteri som laddas under
fartminskningsfaserna och upp till en viss nivå
även av HDi-dieselmotorn.



1.
Dieselmotor HDi (framhjulsdrift).

2.
Elmotor (bakhjulsdrift).

3.
Högspänningsbatteri (200 V).

4.
Elektronisk effektövervakning.
5.
Startgenerator (Stop & Start).

6.
Elektroniskt styrd växellåda (ETG6).

7.
Elektriskt flöde.

8.
Funktionslägesväljare.
