CITROEN DS5 HYBRID 2016 Upute Za Rukovanje (in Croatian)

189
DS5_hr_Chap07_securite_ed02-2015
Zračni jastuci
Opći podaci
Taj sustav pridonosi većoj sigurnosti putnicima
(osim putniku na stražnjem središnjem mjestu)
u slučaju snažnog sudara. Zračni jastuci
upotpunjuju djelovanje sigurnosnih pojasa s
graničnicima djelovanja sila (osim pojasa na
stražnjem središnjem mjestu).
Elektronički detektori registriraju i analiziraju
frontalne i bočne udarce u području vozila koje
nadgledaju:
-
u sl
učaju snažnog udarca zračni jastuci
trenutačno se napuhuju i pridonose boljoj
zaštiti putnika (osim putnika na stražnjem
središnjem mjestu); odmah nakon udarca
zračni jastuci brzo se ispuhuju da ne
zaklanjaju pogled i da ne ometaju izlazak
putnika iz vozila,
-
u sl

učaju slabijeg sudara, udarca u stražnji
kraj vozila i u nekim uvjetima prevrtanja
vozila, zračni jastuci možda se neće
napuhati, jer je djelovanje sigurnosnih
pojasa dovoljno za zaštitu u takvim
situacijama.
Zračni jastuci ne mogu djelovati uz
prekinut kontakt. Pri aktiviranju zračnih jastuka dolazi do
blagog ispuštanja plina i čuje se prasak
aktiviranja pirotehničkog punjenja
ugrađenog u sustav.
Plin je neškodljiv, ali može zasmetati
osjetljivim osobama.
Prasak detonacije prilikom okidanja
jednog ili više zračnih jastuka može
izazvati lagane i kratkotrajne slušne
smetnje.
Područja otkrivanja udarca
A. Područje frontalnog udarca.
B. Po dručje bočnog udarca.
Prednji zračni jastuci
Aktiviranje
Zračni jastuci napuhuju se, osim zračnog
jastuka suvozača ako je isključen, u slučaju
snažnog frontalnog sudara koji zahvaća cjelinu
ili dio područja izravnog sraza A , po uzdužnoj
osi vozila na horizontalnoj ravni, u smjeru od
prednjeg prema stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se između grudi
i glave vozača i obruča upravljača, odnosno
između grudi i glave suvozača i armaturne
ploče, ublažavajući njihovo polijetanje prema
naprijed. U slučaju snažnog frontalnog sudara, taj sustav
štiti glavu i grudni koš vozača i suvozača.
Vozačev jastuk je ugrađen u sredinu obruča
upravljača, a suvozačev u armaturnu ploču
iznad pretinca za rukavice.
Zračni jastuci mogu se napuhati samo
jedanput. U slučaju novog udarca (u
istoj ili nekoj drugoj prometnoj nesreći),
zračni jastuci neće se ponovo napuhati.
Sigurnost

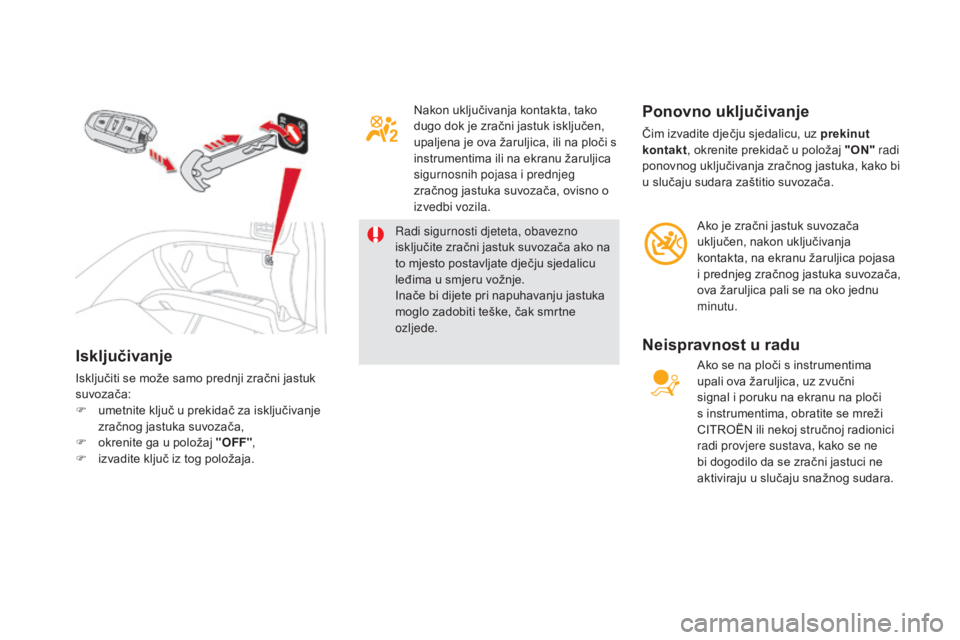

Isključivanje
Isključiti se može samo prednji zračni jastuk
suvozača:
F
um
etnite ključ u prekidač za isključivanje
zračnog jastuka suvozača,
F
ok

renite ga u položaj "OFF" ,
F
iz

vadite ključ iz tog položaja. Nakon uključivanja kontakta, tako
dugo dok je zračni jastuk isključen,
upaljena je ova žaruljica, ili na ploči s
instrumentima ili na ekranu žaruljica
sigurnosnih pojasa i prednjeg
zračnog jastuka suvozača, ovisno o
izvedbi vozila.
Radi sigurnosti djeteta, obavezno
isključite zračni jastuk suvozača ako na
to mjesto postavljate dječju sjedalicu
leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede.
Ponovno uključivanje
Čim izvadite dječju sjedalicu, uz prekinut
kontakt , okrenite prekidač u položaj "On" ra
di
ponovnog uključivanja zračnog jastuka, kako bi
u slučaju sudara zaštitio suvozača.
Ako je zračni jastuk suvozača
uključen, nakon uključivanja
kontakta, na ekranu žaruljica pojasa
i prednjeg zračnog jastuka suvozača,
ova žaruljica pali se na oko jednu
minutu.
neispravnost u radu
Ako se na ploči s instrumentima
upali ova žaruljica, uz zvučni
signal i poruku na ekranu na ploči
s instrumentima, obratite se mreži
CITROËN ili nekoj stručnoj radionici
radi provjere sustava, kako se ne
bi dogodilo da se zračni jastuci ne
aktiviraju u slučaju snažnog sudara.

191
DS5_hr_Chap07_securite_ed02-2015

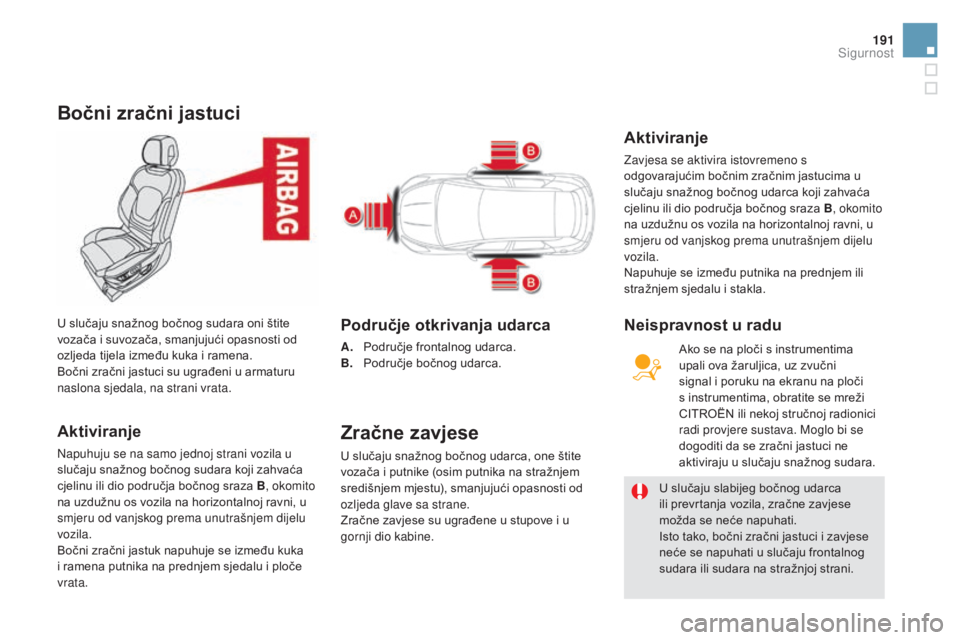

Bočni zračni jastuci
Aktiviranje
Napuhuju se na samo jednoj strani vozila u
slučaju snažnog bočnog sudara koji zahvaća
cjelinu ili dio područja bočnog sraza B, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutrašnjem dijelu
vozila.
Bočni zračni jastuk napuhuje se između kuka
i ramena putnika na prednjem sjedalu i ploče
vrata. U slučaju snažnog bočnog sudara oni štite
vozača i suvozača, smanjujući opasnosti od
ozljeda tijela između kuka i ramena.
Bočni zračni jastuci su ugrađeni u armaturu
naslona sjedala, na strani vrata.
Područje otkrivanja udarca
A. Područje frontalnog udarca.
B. Po dručje bočnog udarca.
Zračne zavjese
U slučaju snažnog bočnog udarca, one štite
vozača i putnike (osim putnika na stražnjem
središnjem mjestu), smanjujući opasnosti od
ozljeda glave sa strane.
Zračne zavjese su ugrađene u stupove i u
gornji dio kabine. U slučaju slabijeg bočnog udarca
ili prevrtanja vozila, zračne zavjese
možda se neće napuhati.
Isto tako, bočni zračni jastuci i zavjese
neće se napuhati u slučaju frontalnog
sudara ili sudara na stražnjoj strani.
Aktiviranje
Zavjesa se aktivira istovremeno s
odgovarajućim bočnim zračnim jastucima u
slučaju snažnog bočnog udarca koji zahvaća
cjelinu ili dio područja bočnog sraza B
, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutrašnjem dijelu
vozila.
Napuhuje se između putnika na prednjem ili
stražnjem sjedalu i stakla.
Ako se na ploči s instrumentima
upali ova žaruljica, uz zvučni
signal i poruku na ekranu na ploči
s instrumentima, obratite se mreži
CITROËN ili nekoj stručnoj radionici
radi provjere sustava. Moglo bi se
dogoditi da se zračni jastuci ne
aktiviraju u slučaju snažnog sudara.
neispravnost u radu
Sigurnost

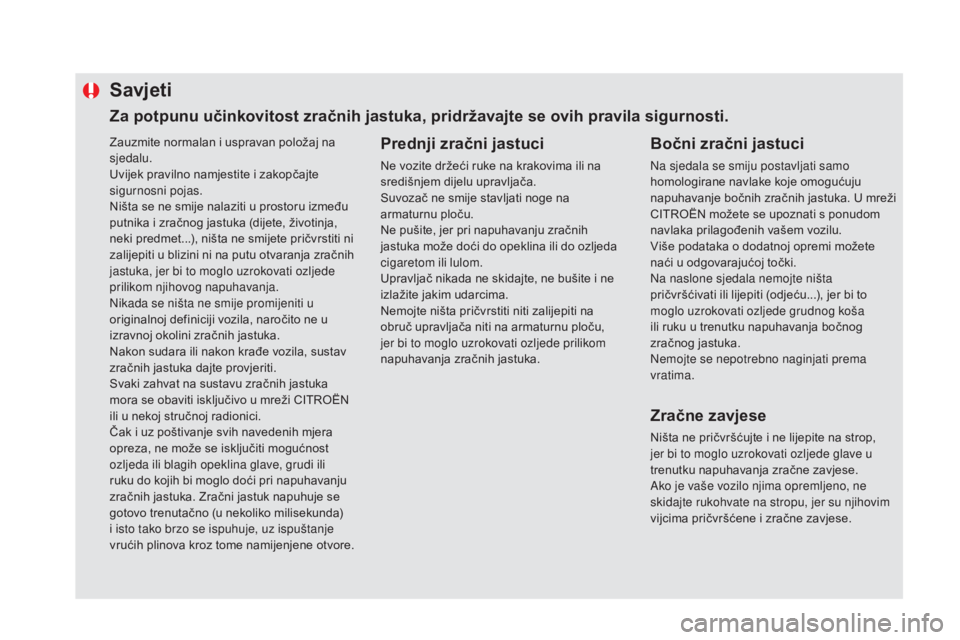

Zauzmite normalan i uspravan položaj na
sjedalu.
Uvijek pravilno namjestite i zakopčajte
sigurnosni pojas.
Ništa se ne smije nalaziti u prostoru između
putnika i zračnog jastuka (dijete, životinja,
neki predmet...), ništa ne smijete pričvrstiti ni
zalijepiti u blizini ni na putu otvaranja zračnih
jastuka, jer bi to moglo uzrokovati ozljede
prilikom njihovog napuhavanja.
Nikada se ništa ne smije promijeniti u
originalnoj definiciji vozila, naročito ne u
izravnoj okolini zračnih jastuka.
Nakon sudara ili nakon krađe vozila, sustav
zračnih jastuka dajte provjeriti.
Svaki zahvat na sustavu zračnih jastuka
mora se obaviti isključivo u mreži CITROËN
ili u nekoj stručnoj radionici.
Čak i uz poštivanje svih navedenih mjera
opreza, ne može se isključiti mogućnost
ozljeda ili blagih opeklina glave, grudi ili
ruku do kojih bi moglo doći pri napuhavanju
zračnih jastuka. Zračni jastuk napuhuje se
gotovo trenutačno (u nekoliko milisekunda)
i isto tako brzo se ispuhuje, uz ispuštanje
vrućih plinova kroz tome namijenjene otvore.Bočni zračni jastuci
Na sjedala se smiju postavljati samo
homologirane navlake koje omogućuju
napuhavanje bočnih zračnih jastuka. U mreži
CITROËN možete se upoznati s ponudom
navlaka prilagođenih vašem vozilu.
Više podataka o dodatnoj opremi možete
naći u odgovarajućoj točki.
Na naslone sjedala nemojte ništa
pričvršćivati ili lijepiti (odjeću...), jer bi to
moglo uzrokovati ozljede grudnog koša
ili ruku u trenutku napuhavanja bočnog
zračnog jastuka.
Nemojte se nepotrebno naginjati prema
vratima.
Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili na
središnjem dijelu upravljača.
Suvozač ne smije stavljati noge na
armaturnu ploču.
Ne pušite, jer pri napuhavanju zračnih
jastuka može doći do opeklina ili do ozljeda
cigaretom ili lulom.
Upravljač nikada ne skidajte, ne bušite i ne
izlažite jakim udarcima.
Nemojte ništa pričvrstiti niti zalijepiti na
obruč upravljača niti na armaturnu ploču,
jer bi to moglo uzrokovati ozljede prilikom
napuhavanja zračnih jastuka.
Savjeti
Zračne zavjese
Ništa ne pričvršćujte i ne lijepite na strop,
jer bi to moglo uzrokovati ozljede glave u
trenutku napuhavanja zračne zavjese.
Ako je vaše vozilo njima opremljeno, ne
skidajte rukohvate na stropu, jer su njihovim
vijcima pričvršćene i zračne zavjese.
Za potpunu učinkovitost zračnih jastuka, pridržavajte se ovih pravila sigurnosti.

193
DS5_hr_Chap07_securite_ed02-2015
Sigurnost

DS5_hr_Chap08_info-pratiques_ed02-2015
Praktične informacije
0

DS5_hr_Chap08_info-pratiques_ed02-2015

DS5_hr_Chap08_info-pratiques_ed02-2015

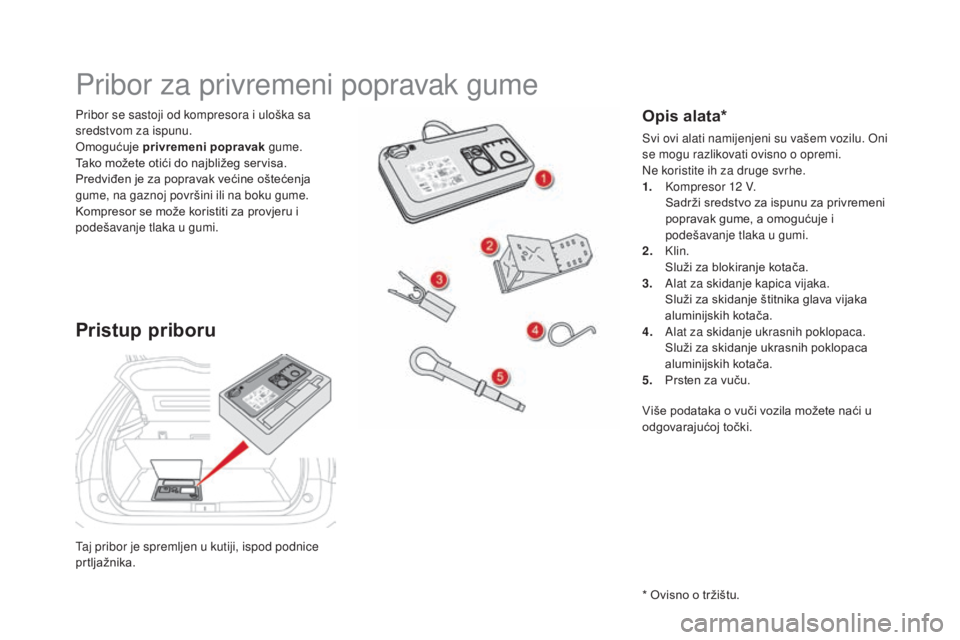

Taj pribor je spremljen u kutiji, ispod podnice
prtljažnika. Pribor se sastoji od kompresora i uloška sa
sredstvom za ispunu.
Omogućuje privremeni popravak gume.
Tako možete otići do najbližeg servisa.
Predviđen je za popravak većine oštećenja
gume, na gaznoj površini ili na boku gume.
Kompresor se može koristiti za provjeru i
podešavanje tlaka u gumi.
Pribor za privremeni popravak gume
Pristup priboru
Opis alata*
Svi ovi alati namijenjeni su vašem vozilu. Oni
se mogu razlikovati ovisno o opremi.
Ne koristite ih za druge svrhe.
1.
Ko

mpresor 12
V
.
Sa

drži sredstvo za ispunu za privremeni
popravak gume, a omogućuje i
podešavanje tlaka u gumi.
2.
Kl

in.
Sl

uži za blokiranje kotača.
3.
Al

at za skidanje kapica vijaka.
Sl

uži za skidanje štitnika glava vijaka
aluminijskih kotača.
4.
Ala

t za skidanje ukrasnih poklopaca.
Sl

uži za skidanje ukrasnih poklopaca
aluminijskih kotača.
5.
Pr

sten za vuču.
* Ovisno o tržištu. Više podataka o vuči vozila možete naći u
odgovarajućoj točki.

197
DS5_hr_Chap08_info-pratiques_ed02-2015

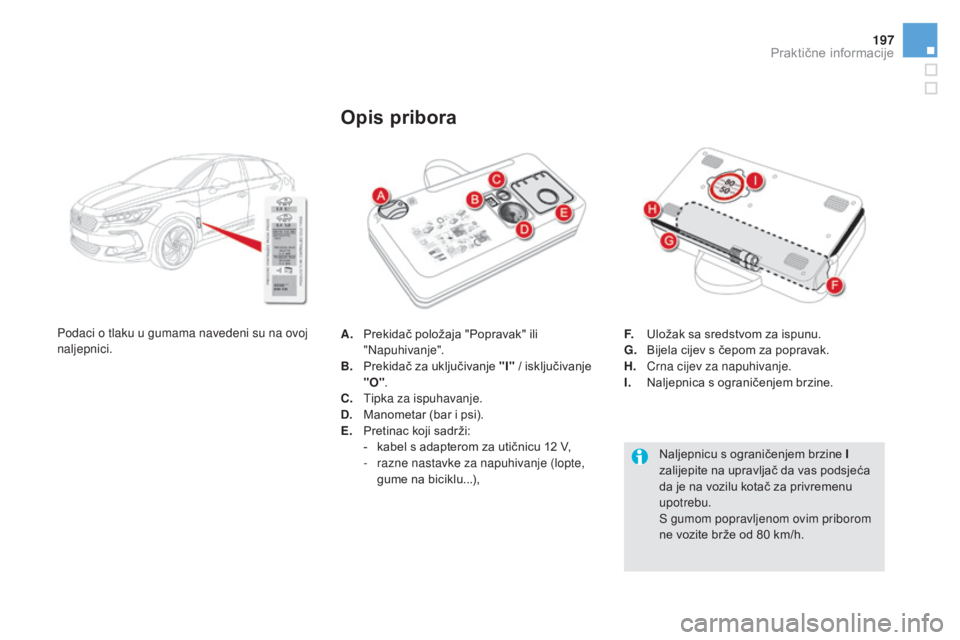

A. Prekidač položaja "Popravak" ili
"Napuhivanje".
B.
Pr

ekidač za uključivanje "I" / isključivanje
"O" .
C.
Tip

ka za ispuhavanje.
D.
Ma

nometar (bar i psi).
E.
Pr

etinac koji sadrži:
-
ka

bel s adapterom za utičnicu 12
V
,
-
ra

zne nastavke za napuhivanje (lopte,
gume na biciklu...),
Opis pribora
F. Uložak sa sredstvom za ispunu.
G. Bi jela cijev s čepom za popravak.
H.
Cr

na cijev za napuhivanje.
I.
Na

ljepnica s ograničenjem brzine.
Naljepnicu s ograničenjem brzine I
zalijepite na upravljač da vas podsjeća
da je na vozilu kotač za privremenu
upotrebu.
S gumom popravljenom ovim priborom
ne vozite brže od 80
k

m/h.
Podaci o tlaku u gumama navedeni su na ovoj
naljepnici.
Praktične informacije

DS5_hr_Chap08_info-pratiques_ed02-2015

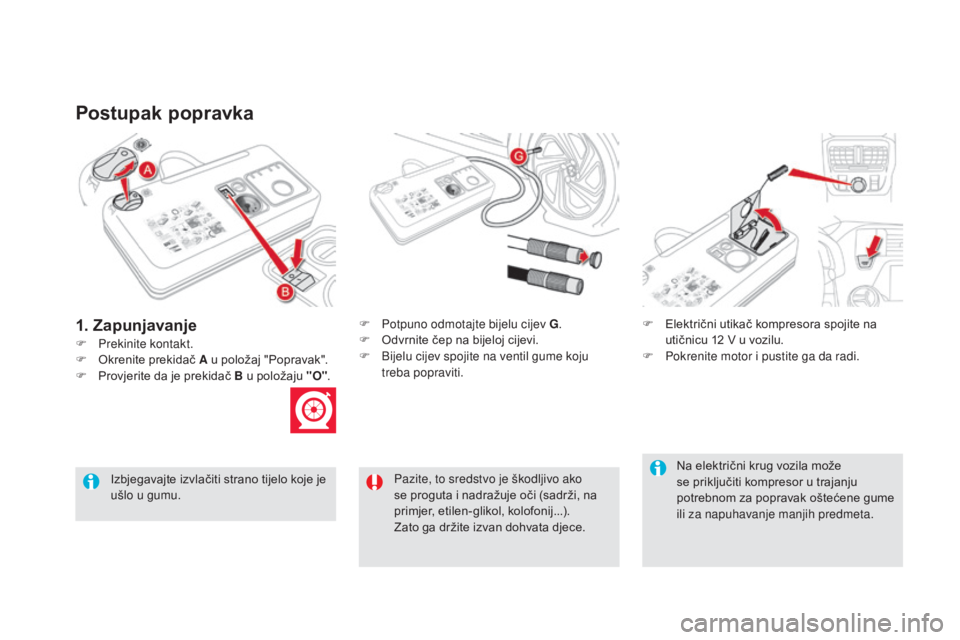

Postupak popravka
F Prekinite kontakt.F
Po
tpuno odmotajte bijelu cijev G
.
F Od vrnite čep na bijeloj cijevi.
F Bi jelu cijev spojite na ventil gume koju
treba popraviti. F
El

ektrični utikač kompresora spojite na
utičnicu 12 V u v ozilu.
F Po krenite motor i pustite ga da radi.
Pazite, to sredstvo je škodljivo ako
se proguta i nadražuje oči (sadrži, na
primjer, etilen- glikol, kolofonij...).
Zato ga držite izvan dohvata djece.
Izbjegavajte izvlačiti strano tijelo koje je
ušlo u gumu.
1. Zapunjavanje
F Okrenite prekidač A u položaj "Popravak".
F Pr ovjerite da je prekidač B u položaju "O" .
Na električni krug vozila može
se priključiti kompresor u trajanju
potrebnom za popravak oštećene gume
ili za napuhavanje manjih predmeta.
