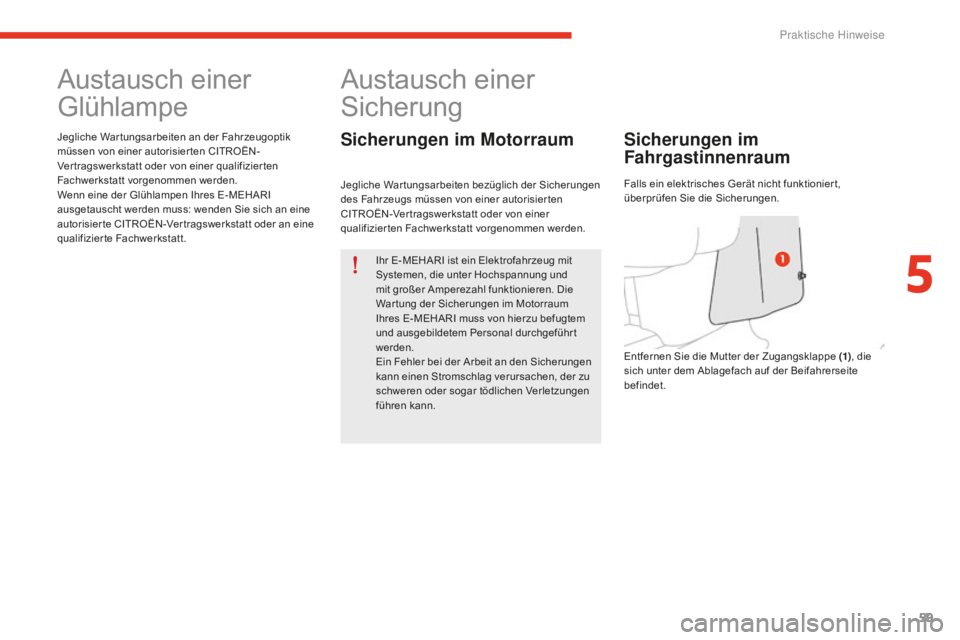

Austausch einer
Glühlampe
Jegliche Wartungsarbeiten an der Fahrzeugoptik
müssen von einer autorisierten CITROËN-
Vertragswerkstatt oder von einer qualifizierten
Fachwerkstatt vorgenommen werden.
Wenn eine der Glühlampen Ihres E-MEHARI
ausgetauscht werden muss: wenden Sie sich an eine
autorisier te CITROËN-Ver tragswerkstatt oder an eine
qualifizierte Fachwerkstatt.
Austausch einer
Sicherung
Sicherungen im Motorraum
Ihr E-MEHARI ist ein Elektrofahrzeug mit
Systemen, die unter Hochspannung und
mit großer Amperezahl funktionieren. Die
War tung der Sicherungen im Motorraum
Ihres E-MEHARI muss von hierzu befugtem
und ausgebildetem Personal durchgeführt
werden.
Ein Fehler bei der Arbeit an den Sicherungen
kann einen Stromschlag verursachen, der zu
schweren oder sogar tödlichen Verletzungen
führen kann.
Jegliche Wartungsarbeiten bezüglich der Sicherungen
des Fahrzeugs müssen von einer autorisierten
CITROËN-Ver tragswerkstatt oder von einer
qualifizierten Fachwerkstatt vorgenommen werden.
Sicherungen im
Fahrgastinnenraum
Entfernen Sie die Mutter der Zugangsklappe (1)
, die
sich unter dem Ablagefach auf der Beifahrerseite
befindet. Falls ein elektrisches Gerät nicht funktionier t,
überprüfen Sie die Sicherungen.
5
Praktische Hinweise

60
e-mehari_de_Chap05_conseils-pratiques_ed02-2016
Überprüfen Sie die betroffene Sicherung und
tauschen Sie sie falls er forderlich durch eine
Sicherung mit der gleichen Amperezahl aus.
Eine Sicherung mit zu großer Amperezahl
kann bei anormalem Betrieb einer
Ausstattung zu übermäßigem Erhitzen des
Stromkreises (Feuergefahr) führen.
Um eine Sicherung zu überprüfen und auszutauschen:
- Zi
ehen Sie die Sicherung mithilfe der Zange
heraus (1) .
-
Um s

ie aus der Zange zu lösen, lassen Sie sie
seitlich herausgleiten.
-
Es w

ird empfohlen, nicht die leeren
Sicherungsplätze zu benutzen.
-
Ve

rgessen Sie nicht, die Zange (1) wieder an
ihrem Platz einzusetzen.

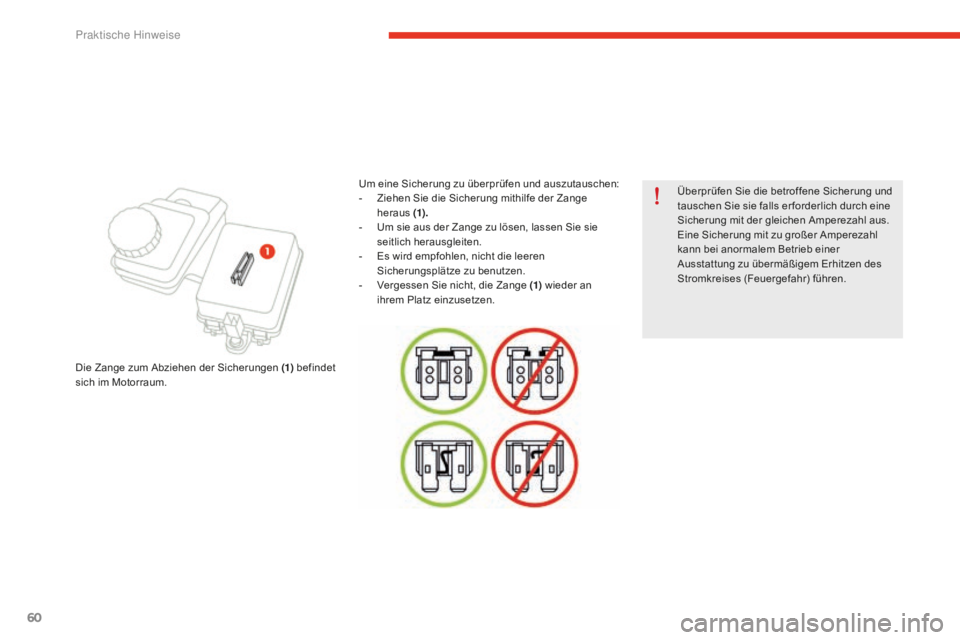

Die Zange zum Abziehen der Sicherungen (1) befindet
sich im Motorraum.
Praktische Hinweise

61
e-mehari_de_Chap05_conseils-pratiques_ed02-2016

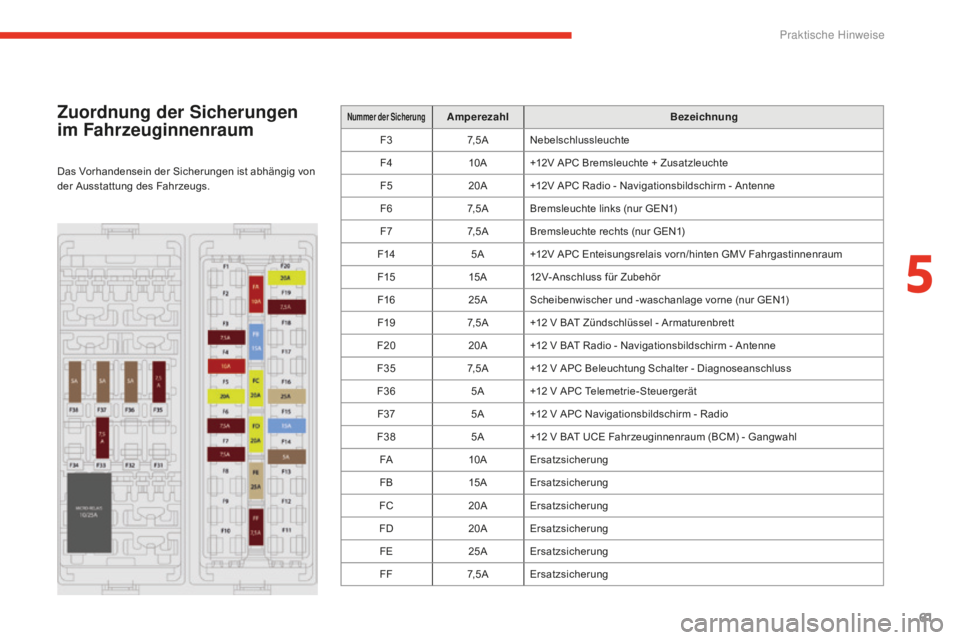

Zuordnung der Sicherungen
im Fahrzeuginnenraum
Das Vorhandensein der Sicherungen ist abhängig von
der Ausstattung des Fahrzeugs.
Nummer der SicherungAmperezahlBezeichnung
F3 7, 5 ANebelschlussleuchte
F4 10A+12V APC Bremsleuchte + Zusatzleuchte
F5 20A+12V APC Radio - Navigationsbildschirm - Antenne
F6 7, 5 ABremsleuchte links (nur GEN1)
F7 7, 5 ABremsleuchte rechts (nur GEN1)
F14 5A+12V APC Enteisungsrelais vorn/hinten GMV Fahrgastinnenraum
F15 15A12V-Anschluss für Zubehör
F16 25AScheibenwischer und -waschanlage vorne (nur GEN1)
F19 7, 5 A+12 V BAT Zündschlüssel - Armaturenbrett
F20 20A+12 V BAT Radio - Navigationsbildschirm - Antenne
F35 7, 5 A+12 V APC Beleuchtung Schalter - Diagnoseanschluss
F36 5A+12 V APC Telemetrie-Steuergerät
F37 5A+12 V APC Navigationsbildschirm - Radio
F38 5A+12 V BAT UCE Fahrzeuginnenraum (BCM) - Gangwahl
FA 10AErsatzsicherung
FB 15AErsatzsicherung
FC 20AErsatzsicherung
FD 20AErsatzsicherung
FE 25AErsatzsicherung
FF 7, 5 AErsatzsicherung
5
Praktische Hinweise

62
e-mehari_de_Chap05_conseils-pratiques_ed02-2016

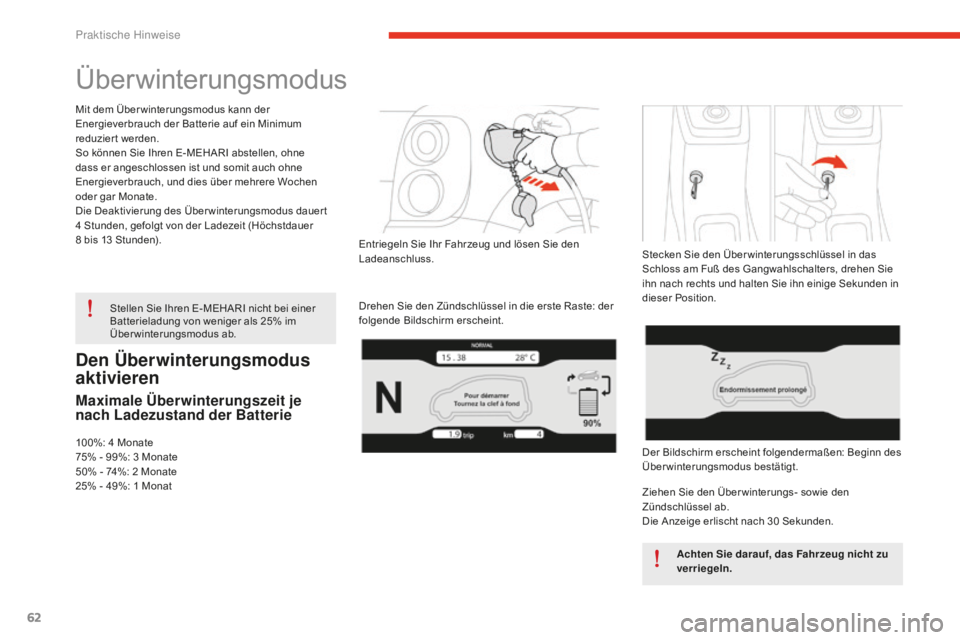

Den Überwinterungsmodus
aktivieren
Maximale Überwinterungszeit je
nach Ladezustand der Batterie
100%: 4 Monate
75 % - 99%: 3 M onate
50% - 74%: 2
M

onate
25% - 49%: 1
M

onat
Stellen Sie Ihren E-MEHARI nicht bei einer
Batterieladung von weniger als 25% im
Überwinterungsmodus ab.
Entriegeln Sie Ihr Fahrzeug und lösen Sie den
Ladeanschluss.
Drehen Sie den Zündschlüssel in die erste Raste: der
folgende Bildschirm erscheint.
Stecken Sie den Über winterungsschlüssel in das
Schloss am Fuß des Gangwahlschalters, drehen Sie
ihn nach rechts und halten Sie ihn einige Sekunden in
dieser Position.
Der Bildschirm erscheint folgendermaßen: Beginn des
Überwinterungsmodus bestätigt.
Ziehen Sie den Überwinterungs- sowie den
Zündschlüssel ab.
Die Anzeige erlischt nach 30
S

ekunden.
Achten Sie darauf, das Fahrzeug nicht zu
verriegeln.
Überwinterungsmodus
Mit dem Über winterungsmodus kann der
Energieverbrauch der Batterie auf ein Minimum
reduziert werden.
So können Sie Ihren E-MEHARI abstellen, ohne
dass er angeschlossen ist und somit auch ohne
Energieverbrauch, und dies über mehrere Wochen
oder gar Monate.
Die Deaktivierung des Über winterungsmodus dauer t
4
S

tunden, gefolgt von der Ladezeit (Höchstdauer
8
b

is 13
S
tunden).
Praktische Hinweise

63
e-mehari_de_Chap05_conseils-pratiques_ed02-2016

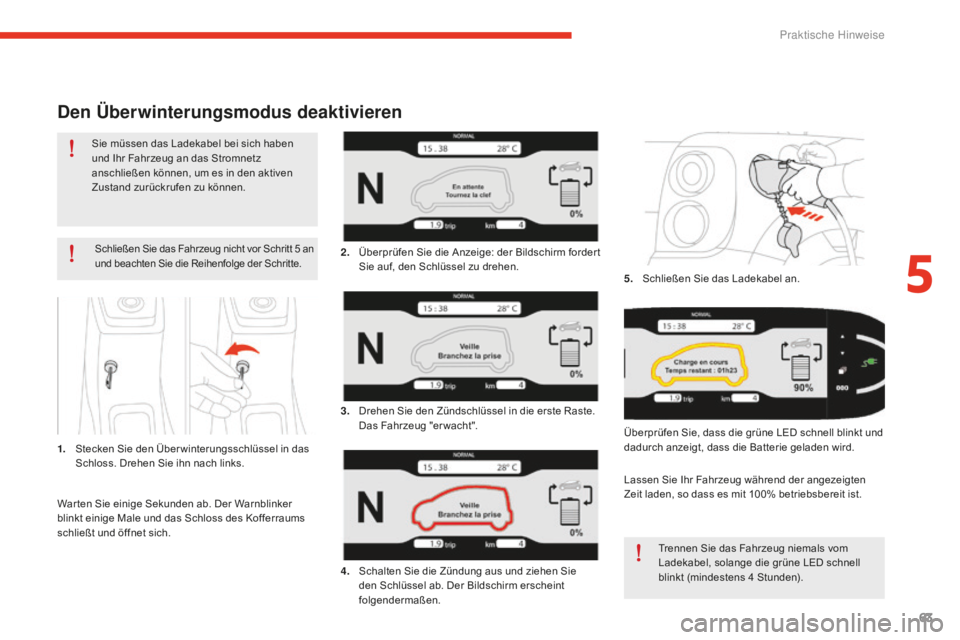

Den Überwinterungsmodus deaktivieren
Schließen Sie das Fahrzeug nicht vor Schritt 5 an
un d beachten Sie die Reihenfolge der Schritte.
1. Stecken Sie den Über winterungsschlüssel in das
S chloss. Drehen Sie ihn nach links. 2.
Über

prüfen Sie die Anzeige: der Bildschirm fordert
Sie auf, den Schlüssel zu drehen.
3.
Dr
ehen Sie den Zündschlüssel in die erste Raste.
Das Fahrzeug "erwacht".
4.
Sc
halten Sie die Zündung aus und ziehen Sie
den Schlüssel ab. Der Bildschirm erscheint
folgendermaßen. 5.
Sc

hließen Sie das Ladekabel an.
Überprüfen Sie, dass die grüne LED schnell blinkt und
dadurch anzeigt, dass die Batterie geladen wird.
Lassen Sie Ihr Fahrzeug während der angezeigten
Zeit laden, so dass es mit 100% betriebsbereit ist. Trennen Sie das Fahrzeug niemals vom
Ladekabel, solange die grüne LED schnell
blinkt (mindestens 4
S

tunden).
Sie müssen das Ladekabel bei sich haben
und Ihr Fahrzeug an das Stromnetz
anschließen können, um es in den aktiven
Zustand zurückrufen zu können.
War ten Sie einige Sekunden ab. Der Warnblinker
blinkt einige Male und das Schloss des Kofferraums
schließt und öffnet sich.
5
Praktische Hinweise

64
e-mehari_de_Chap05_conseils-pratiques_ed02-2016

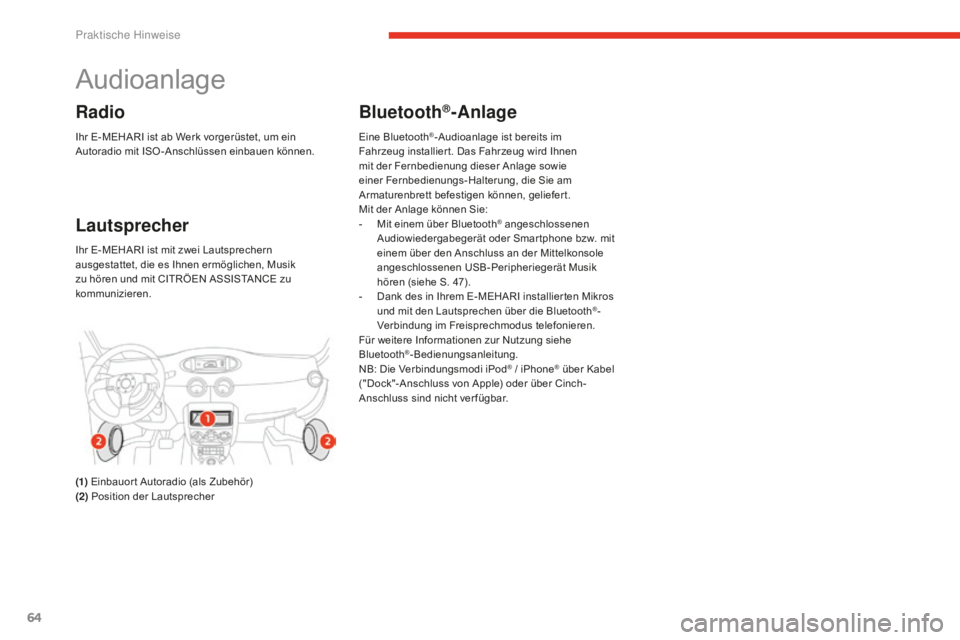

Audioanlage
Radio
Ihr E-MEHARI ist ab Werk vorgerüstet, um ein
Autoradio mit ISO-Anschlüssen einbauen können.
Lautsprecher
Ihr E-MEHARI ist mit zwei Lautsprechern
ausgestattet, die es Ihnen ermöglichen, Musik
zu hören und mit CITRÖEN ASSISTANCE zu
kommunizieren.
(1) Einbauort Autoradio (als Zubehör)
(2) Position der Lautsprecher
Bluetooth®-Anlage
Eine Bluetooth®-Audioanlage ist bereits im
Fahrzeug installiert. Das Fahrzeug wird Ihnen
mit der Fernbedienung dieser Anlage sowie
einer Fernbedienungs-Halterung, die Sie am
Armaturenbrett befestigen können, geliefert.
Mit der Anlage können Sie:
-
Mi

t einem über Bluetooth
® angeschlossenen
Audiowiedergabegerät oder Smartphone bzw. mit
einem über den Anschluss an der Mittelkonsole
angeschlossenen USB-Peripheriegerät Musik
hören (siehe S. 47).
-
Da

nk des in Ihrem E-MEHARI installier ten Mikros
und mit den Lautsprechen über die Bluetooth
®-
Verbindung im Freisprechmodus telefonieren.
Für weitere Informationen zur Nutzung siehe
Bluetooth
®-Bedienungsanleitung.
NB: Die Verbindungsmodi iPod® / iPhone® über Kabel
("Dock"-Anschluss von Apple) oder über Cinch-
Anschluss sind nicht verfügbar.
Praktische Hinweise

65
e-mehari_de_Chap06_caracteristiques-techniques_ed02-2016

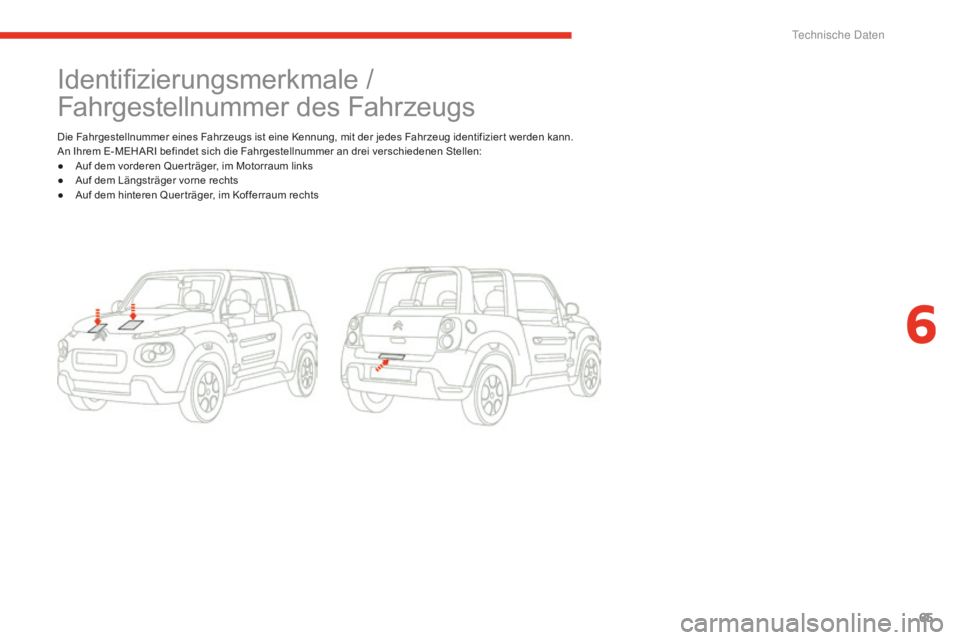

Identifizierungsmerkmale /
Fahrgestellnummer des Fahrzeugs
Die Fahrgestellnummer eines Fahrzeugs ist eine Kennung, mit der jedes Fahrzeug identifiziert werden kann.
An Ihrem E-MEHARI befindet sich die Fahrgestellnummer an drei verschiedenen Stellen:
●
Au
f dem vorderen Quer träger, im Motorraum links
●
Au

f dem Längsträger vorne rechts
●
Au

f dem hinteren Quer träger, im Kofferraum rechts
6
Technische Daten

66
e-mehari_de_Chap06_caracteristiques-techniques_ed02-2016

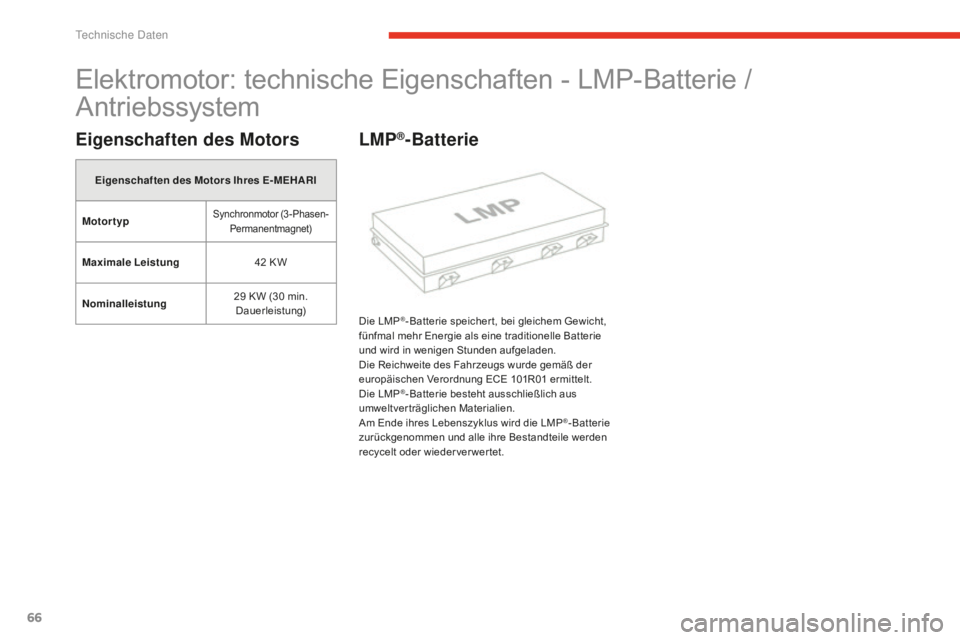

Elektromotor: technische Eigenschaften - LMP-Batterie /
Antriebssystem
Eigenschaften des Motors
Eigenschaften des Motors Ihres E-MEHARI
Motortyp
Synchronmotor (3-Phasen- Permanentmagnet)
Maximale Leistung 42 K W
Nominalleistung 29
K

W (30
m
in.
Dauerleistung)
LMP®-Batterie
Die LMP®-Batterie speichert, bei gleichem Gewicht,
fünfmal mehr Energie als eine traditionelle Batterie
und wird in wenigen Stunden aufgeladen.
Die Reichweite des Fahrzeugs wurde gemäß der
europäischen Verordnung ECE 101R01
e

rmittelt.
Die LMP
®- Batterie besteht ausschließlich aus
umweltverträglichen Materialien.
Am Ende ihres Lebenszyklus wird die LMP
®-Batterie
zurückgenommen und alle ihre Bestandteile werden
recycelt oder wiederverwertet.
Technische Daten

67
e-mehari_de_Chap06_caracteristiques-techniques_ed02-2016

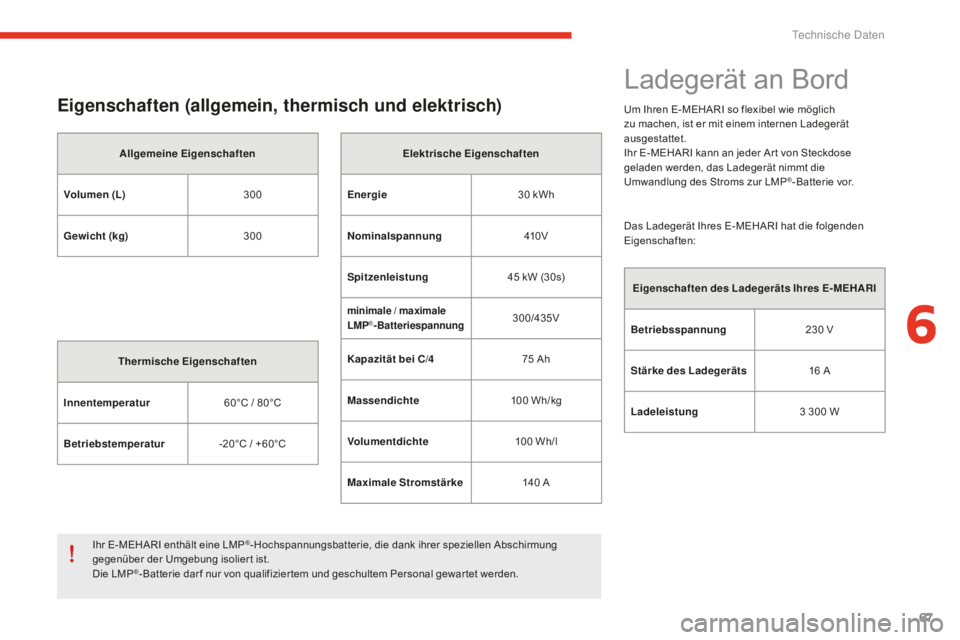

Eigenschaften (allgemein, thermisch und elektrisch)
Allgemeine Eigenschaften
Volumen (L) 300
Gewicht (kg) 300
Thermische Eigenschaften
Innentemperatur 60°C / 80°C
Betriebstemperatur -20°C / +60°C Elektrische Eigenschaften
Energie 30
k

Wh
Nominalspannung 410 V
Spitzenleistung 45
k

W (30s)
minimale / maximale
LMP®-Batteriespannung300/435V
Kapazität bei C/4 75
A

h
Massendichte 10 0
W

h/kg
Volumentdichte 10 0
W

h/l
Maximale Stromstärke 140
A
I

hr E-MEHARI enthält eine LMP
®-Hochspannungsbatterie, die dank ihrer speziellen Abschirmung
gegenüber der Umgebung isoliert ist.
Die LMP
®- Batterie dar f nur von qualifizier tem und geschultem Personal gewar tet werden.
Ladegerät an Bord
Um Ihren E-MEHARI so flexibel wie möglich
zu machen, ist er mit einem internen Ladegerät
ausgestattet.
Ihr E-MEHARI kann an jeder Ar t von Steckdose
geladen werden, das Ladegerät nimmt die
Umwandlung des Stroms zur LMP
®-Batterie vor.
Eigenschaften des Ladegeräts Ihres E-MEHARI
Betriebsspannung 230
V
S

tärke des Ladegeräts 16
A
L

adeleistung 3
3

00
W
D

as Ladegerät Ihres E-MEHARI hat die folgenden
Eigenschaften:
6
Technische Daten

68
e-mehari_de_Chap06_caracteristiques-techniques_ed02-2016

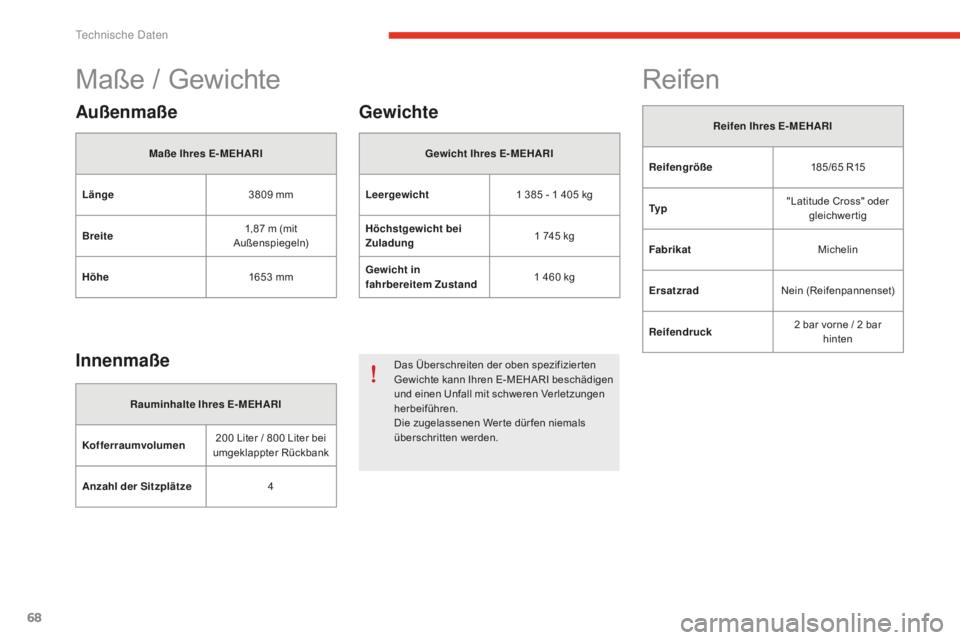

Maße / Gewichte
Außenmaße
Maße Ihres E- MEHARI
Länge 3809
m

m
Breite 1,87
m (

mit
Außenspiegeln)
Höhe 1653
m

m
Innenmaße
Rauminhalte Ihres E-MEHARI
Kofferraumvolumen 200
L

iter / 800
L
iter bei
umgeklappter Rückbank
Anzahl der Sitzpl ätze 4
Gewichte
Gewicht Ihres E-MEHARI
Leergewicht 1
3

85
- 1 4
05
k
g
Höchstgewicht bei
Zuladung 1
7

45
k
g
Gewicht in
fahrbereitem Zustand 1
4

60
k
g
Das Überschreiten der oben spezifizierten
Gewichte kann Ihren E-MEHARI beschädigen
und einen Unfall mit schweren Verletzungen
herbeiführen.
Die zugelassenen Werte dürfen niemals
überschritten werden.
Reifen
Reifen Ihres E-MEHARI
Reifengröße 185/65
R

15
Ty p "Latitude Cross" oder
gleichwertig
Fabrikat Michelin
Ersatzrad Nein (Reifenpannenset)
Reifendruck 2
b

ar vorne / 2
b
ar
hinten
Technische Daten
