59
e-mehari_nl_Chap05_conseils-pratiques_ed02-2016

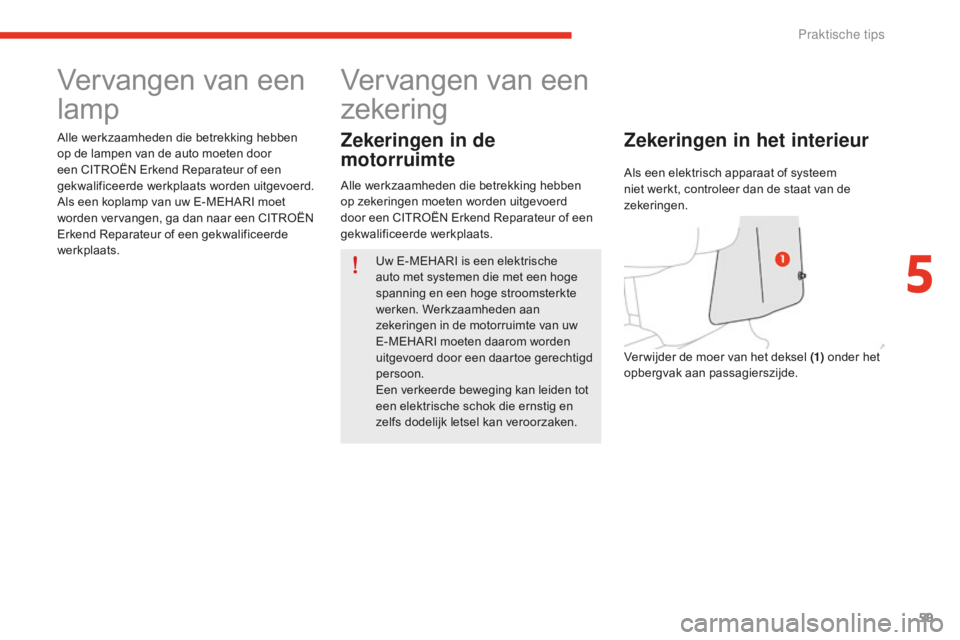

Vervangen van een
lamp
Alle werkzaamheden die betrekking hebben
op de lampen van de auto moeten door
een CITROËN Erkend Reparateur of een
gekwalificeerde werkplaats worden uitgevoerd.
Als een koplamp van uw E-MEHARI moet
worden vervangen, ga dan naar een CITROËN
Erkend Reparateur of een gekwalificeerde
werkplaats.
Vervangen van een
zekering
Zekeringen in de
motorruimte
Uw E-MEHARI is een elektrische
auto met systemen die met een hoge
spanning en een hoge stroomsterkte
werken. Werkzaamheden aan
zekeringen in de motorruimte van uw
E-MEHARI moeten daarom worden
uitgevoerd door een daartoe gerechtigd
persoon.
Een verkeerde beweging kan leiden tot
een elektrische schok die ernstig en
zelfs dodelijk letsel kan veroorzaken.
Alle werkzaamheden die betrekking hebben
op zekeringen moeten worden uitgevoerd
door een CITROËN Erkend Reparateur of een
gekwalificeerde werkplaats.
Zekeringen in het interieur
Ver wijder de moer van het deksel (1)
onder het
opbergvak aan passagierszijde. Als een elektrisch apparaat of systeem
niet werkt, controleer dan de staat van de
zekeringen.
5
Praktische tips

60
e-mehari_nl_Chap05_conseils-pratiques_ed02-2016
Controleer de desbetreffende zekering
en vervang hem, indien nodig, door een
zekering met dezelfde stroomsterkte als
de oorspronkelijke zekering.
Een zekering met een te hoge
stroomsterkte kan leiden tot
oververhitting van het elektrische circuit
(risico van brand) als een onderdeel van
de uitrustings abnormaal veel stroom
verbruikt.

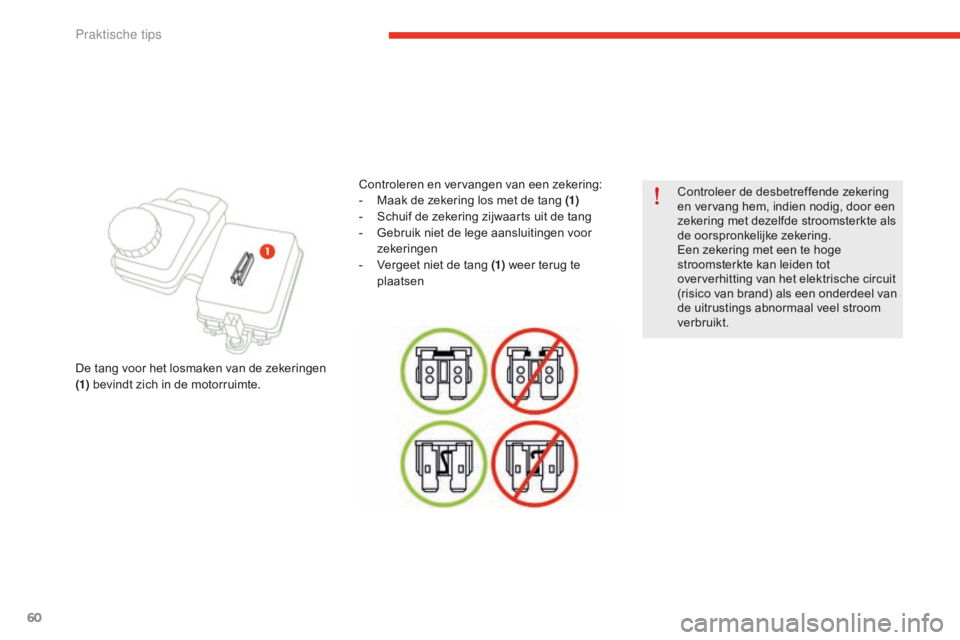

Controleren en vervangen van een zekering:
- Ma
ak de zekering los met de tang (1)
-
Sc

huif de zekering zijwaarts uit de tang
-
Ge

bruik niet de lege aansluitingen voor
zekeringen
-
Ve

rgeet niet de tang (1) weer terug te
plaatsen
De tang voor het losmaken van de zekeringen
(1) bevindt zich in de motorruimte.
Praktische tips

61
e-mehari_nl_Chap05_conseils-pratiques_ed02-2016

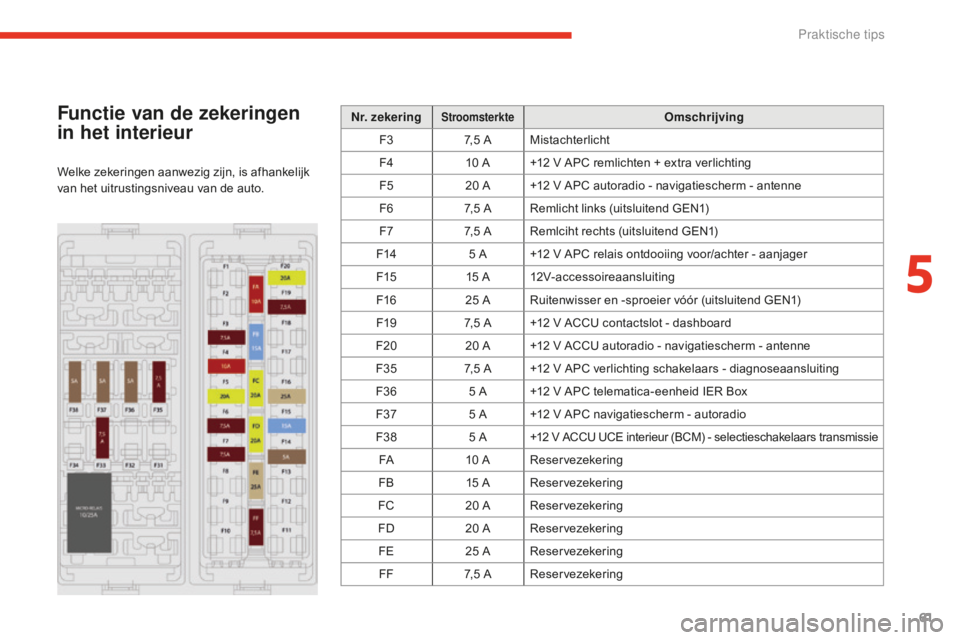

Functie van de zekeringen
in het interieur
Welke zekeringen aanwezig zijn, is afhankelijk
van het uitrustingsniveau van de auto.Nr. zekering
StroomsterkteOmschrijving
F3 7, 5
AM

istachterlicht
F4 10
A+

12
V A

PC remlichten + extra verlichting
F5 20
A

+12
V A

PC autoradio - navigatiescherm - antenne
F6 7, 5
AR

emlicht links (uitsluitend GEN1)
F7 7, 5
AR

emlciht rechts (uitsluitend GEN1)
F14 5
A

+12
V A

PC relais ontdooiing voor/achter - aanjager
F15 15
A1

2V-accessoireaansluiting
F16 25
AR

uitenwisser en -sproeier vóór (uitsluitend GEN1)
F19 7, 5
A+

12
V A

CCU contactslot - dashboard
F20 20
A

+12
V A

CCU autoradio - navigatiescherm - antenne
F35 7, 5
A+

12
V

APC verlichting schakelaars - diagnoseaansluiting
F36 5
A

+12
V A

PC telematica-eenheid IER Box
F37 5
A

+12
V A

PC navigatiescherm - autoradio
F38 5
A+

12
V A

CCU UCE interieur (BCM) - selectieschakelaars transmissie
FA 10
AR

eservezekering
FB 15
AR

eservezekering
FC 20
AR

eservezekering
FD 20
AR

eservezekering
FE 25
AR

eservezekering
FF 7, 5
AR

eservezekering
5
Praktische tips

62
e-mehari_nl_Chap05_conseils-pratiques_ed02-2016

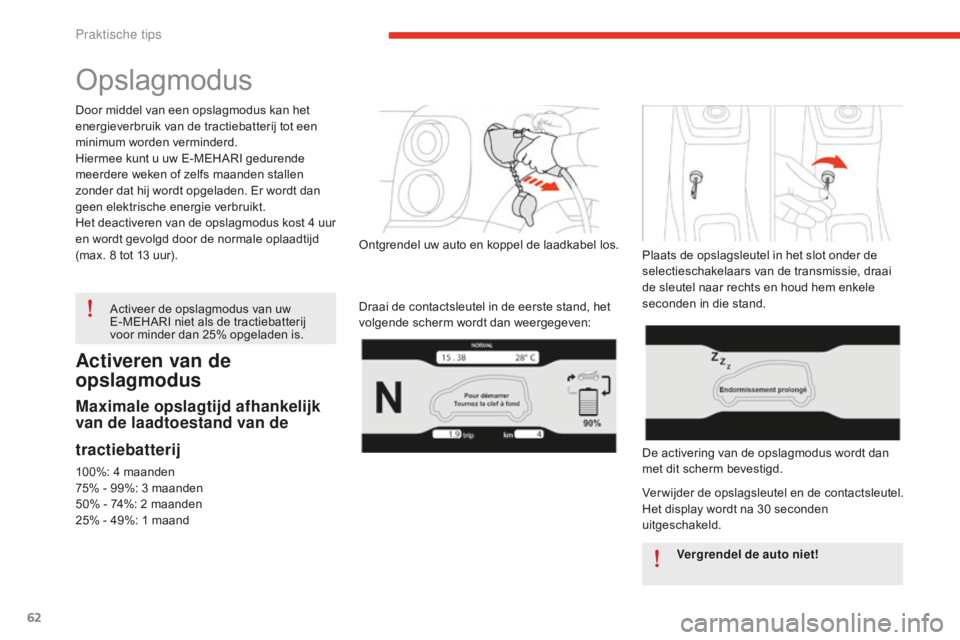

Activeren van de
opslagmodus
Maximale opslagtijd afhankelijk
van de laadtoestand van de
tractiebatterij
100%: 4 maanden
75% - 99%: 3 m aanden
50% - 74%: 2
m

aanden
25% - 49%: 1
m

aand
Activeer de opslagmodus van uw
E-MEHARI niet als de tractiebatterij
voor minder dan 25% opgeladen is.
Ontgrendel uw auto en koppel de laadkabel los.
Draai de contactsleutel in de eerste stand, het
volgende scherm wordt dan weergegeven:
Plaats de opslagsleutel in het slot onder de
selectieschakelaars van de transmissie, draai
de sleutel naar rechts en houd hem enkele
seconden in die stand.
De activering van de opslagmodus wordt dan
met dit scherm bevestigd.
Verwijder de opslagsleutel en de contactsleutel.
Het display wordt na 30
s

econden
uitgeschakeld.
Vergrendel de auto niet!
Opslagmodus
Door middel van een opslagmodus kan het
energieverbruik van de tractiebatterij tot een
minimum worden verminderd.
Hiermee kunt u uw E-MEHARI gedurende
meerdere weken of zelfs maanden stallen
zonder dat hij wordt opgeladen. Er wordt dan
geen elektrische energie verbruikt.
Het deactiveren van de opslagmodus kost 4
u

ur
en wordt gevolgd door de normale oplaadtijd
(max. 8
t

ot 13
u
ur).
Praktische tips

63
e-mehari_nl_Chap05_conseils-pratiques_ed02-2016

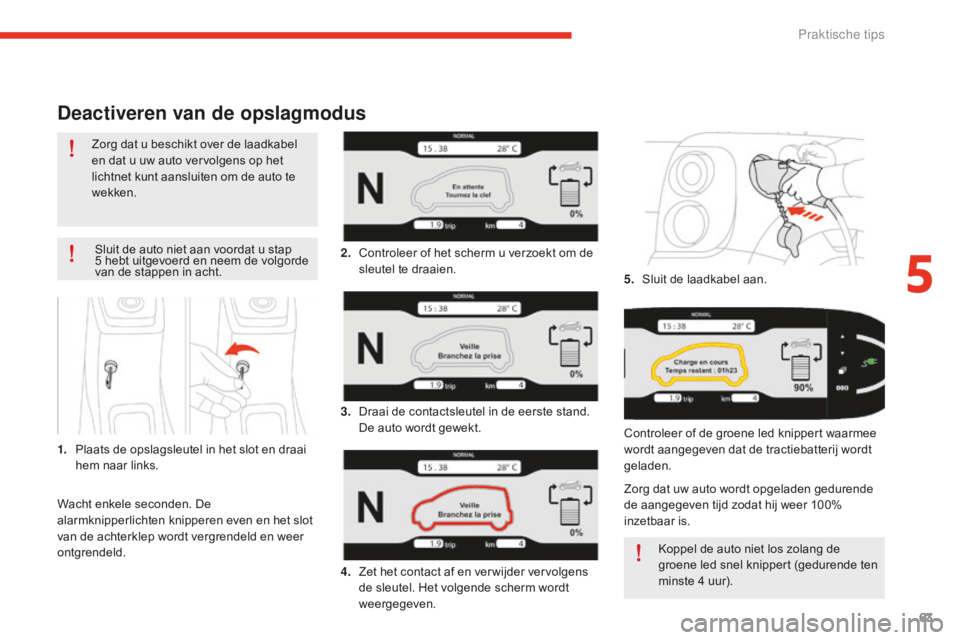

Deactiveren van de opslagmodus
Sluit de auto niet aan voordat u stap
5 hebt uitgevoerd en neem de volgorde
van de stappen in acht.
1.
Pl

aats de opslagsleutel in het slot en draai
hem naar links. 2. Co
ntroleer of het scherm u verzoekt om de
sleutel te draaien.
3.
Dr

aai de contactsleutel in de eerste stand.
De auto wordt gewekt.
4.
Ze

t het contact af en ver wijder vervolgens
de sleutel. Het volgende scherm wordt
weergegeven. 5.
Sl

uit de laadkabel aan.
Controleer of de groene led knippert waarmee
wordt aangegeven dat de tractiebatterij wordt
geladen.
Zorg dat uw auto wordt opgeladen gedurende
de aangegeven tijd zodat hij weer 100%
inzetbaar is. Koppel de auto niet los zolang de
groene led snel knippert (gedurende ten
minste 4
u

ur).
Zorg dat u beschikt over de laadkabel
en dat u uw auto vervolgens op het
lichtnet kunt aansluiten om de auto te
wekken.
Wacht enkele seconden. De
alarmknipperlichten knipperen even en het slot
van de achterklep wordt vergrendeld en weer
ontgrendeld.
5
Praktische tips

64
e-mehari_nl_Chap05_conseils-pratiques_ed02-2016
Audiosysteem
De autoradio
Uw E-MEHARI is voorbereid op de montage
van een autoradio die met ISO -stekkers kan
worden aangesloten.
De luidsprekers
Uw E-MEHARI is voorzien van twee
luidsprekers zodat u muziek kunt luisteren
en kunt communiceren met de helpdesk van
CITRÖEN ASSISTANCE.
(1)
Mo

ntageplaats autoradio (als accessoire
leverbaar)
(2) Plaats van de luidsprekers
Bluetooth-systeem
In uw auto is reeds een Bluetooth-
audiosysteem gemonteerd. Bij de aflevering
van de auto krijgt u de afstandsbediening
van het systeem en een houder voor de
afstandsbediening die op het dashboard kan
worden gemonteerd.
Met dit systeem kunt u:
-
Na

ar muziek luisteren door middel van van
een audio-speler of een smartphone die via
Bluetooth is aangesloten, of een USB-stick
die op de aansluiting op de middenconsole
is aangesloten (zie blz. 47).
-
Ha

ndsfree bellen via de Bluetooth-
verbinding, dankzij de microfoon en de
luidsprekers die in uw E-MEHARI zijn
gemonteerd.
Raadpleeg het boekje van het Bluetooth-
systeem voor meer informatie over het gebruik.
NB: de aansluiting van een iPod / iPhone via
een kabel (Apple) "dock"-aansluiting) of via een
Jack-aansluiting is niet mogelijk.
Praktische tips

65
e-mehari_nl_Chap06_caracteristiques-techniques_ed02-2016

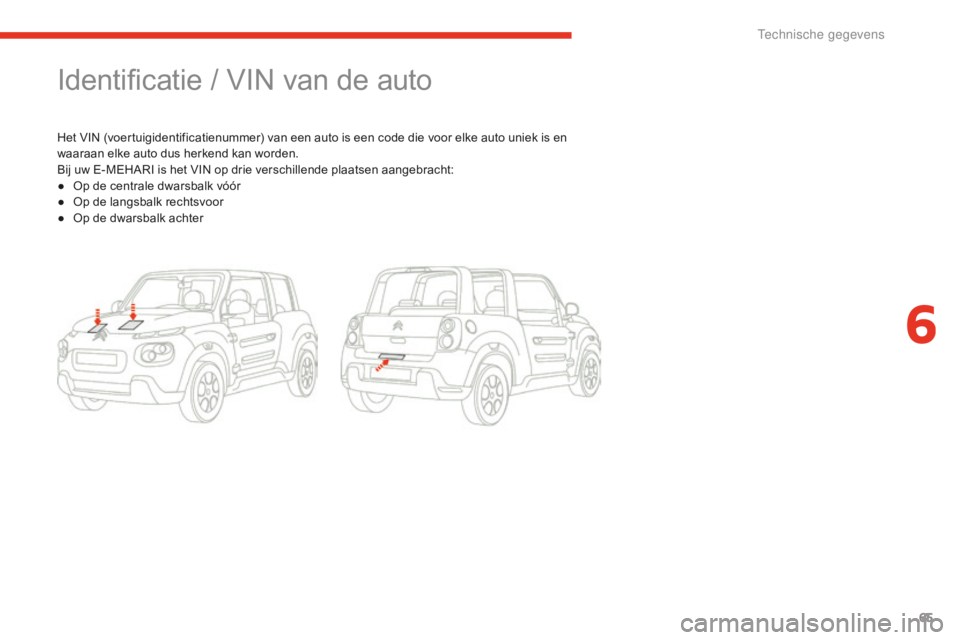

Identificatie / VIN van de auto
Het VIN (voertuigidentificatienummer) van een auto is een code die voor elke auto uniek is en
waaraan elke auto dus herkend kan worden.
Bij uw E-MEHARI is het VIN op drie verschillende plaatsen aangebracht:
●
Op d
e centrale dwarsbalk vóór
●
Op d

e langsbalk rechtsvoor
●
Op d

e dwarsbalk achter
6
Technische gegevens

66
e-mehari_nl_Chap06_caracteristiques-techniques_ed02-2016

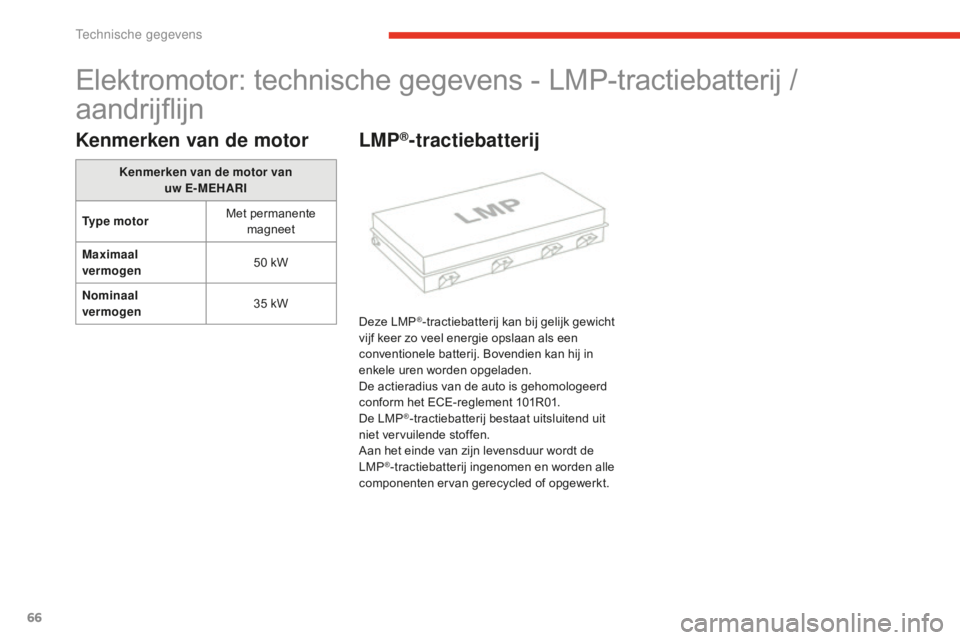

Elektromotor: technische gegevens - LMP-tractiebatterij /
aandrijflijn
Kenmerken van de motor
Kenmerken van de motor van uw E -MEHARI
Ty p e m o t o r Met permanente
magneet
Maximaal
vermogen 50
k

W
Nominaal
vermogen 35
k

W
LMP®-tractiebatterij
Deze LMP®-tractiebatterij kan bij gelijk gewicht
vijf keer zo veel energie opslaan als een
conventionele batterij. Bovendien kan hij in
enkele uren worden opgeladen.
De actieradius van de auto is gehomologeerd
conform het ECE-reglement 101R01.
De LMP
®-tractiebatterij bestaat uitsluitend uit
niet vervuilende stoffen.
Aan het einde van zijn levensduur wordt de
LMP
®-tractiebatterij ingenomen en worden alle
componenten ervan gerecycled of opgewerkt.
Technische gegevens

67
e-mehari_nl_Chap06_caracteristiques-techniques_ed02-2016

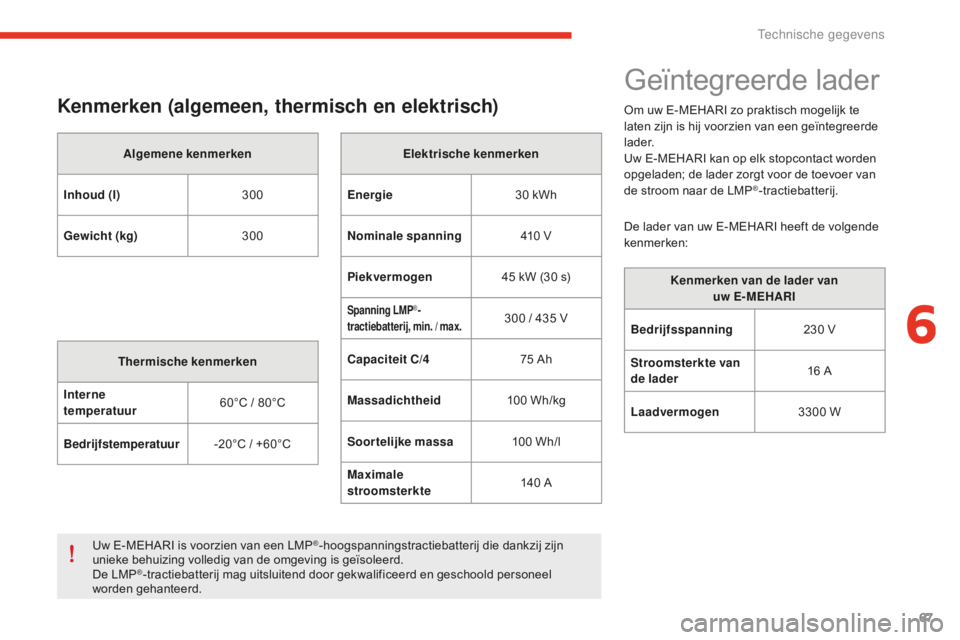

Kenmerken (algemeen, thermisch en elektrisch)
Algemene kenmerken
Inhoud (l) 300
Gewicht (kg) 300
Thermische kenmerken
Interne
temperatuur 60°C / 80°C
Bedrijfstemperatuur -20°C / +60°C Elektrische kenmerken
Energie 30
k

Wh
Nominale spanning 410
V
P

iekvermogen45
k

W (30
s
)
Spanning LMP®-
tractiebatterij, min. / max.300 / 435 V
Ca
paciteit C/4 75
A

h
Massadichtheid 10 0
W

h/kg
Soortelijke massa 10 0
W

h/l
Maximale
stroomsterkte 140
A
U

w E-MEHARI is voorzien van een LMP
®-hoogspanningstractiebatterij die dankzij zijn
unieke behuizing volledig van de omgeving is geïsoleerd.
De LMP
®-tractiebatterij mag uitsluitend door gekwalificeerd en geschoold personeel
worden gehanteerd.
Geïntegreerde lader
Om uw E-MEHARI zo praktisch mogelijk te
laten zijn is hij voorzien van een geïntegreerde
l a d e r.
Uw E-MEHARI kan op elk stopcontact worden
opgeladen; de lader zorgt voor de toevoer van
de stroom naar de LMP
®-tractiebatterij.
Kenmerken van de lader van uw
E

-MEHARI
Bedrijfsspanning 230
V
S

troomsterkte van
de lader 16
A
L

aadvermogen 3300
W
D

e lader van uw E-MEHARI heeft de volgende
kenmerken:
6
Technische gegevens

68
e-mehari_nl_Chap06_caracteristiques-techniques_ed02-2016

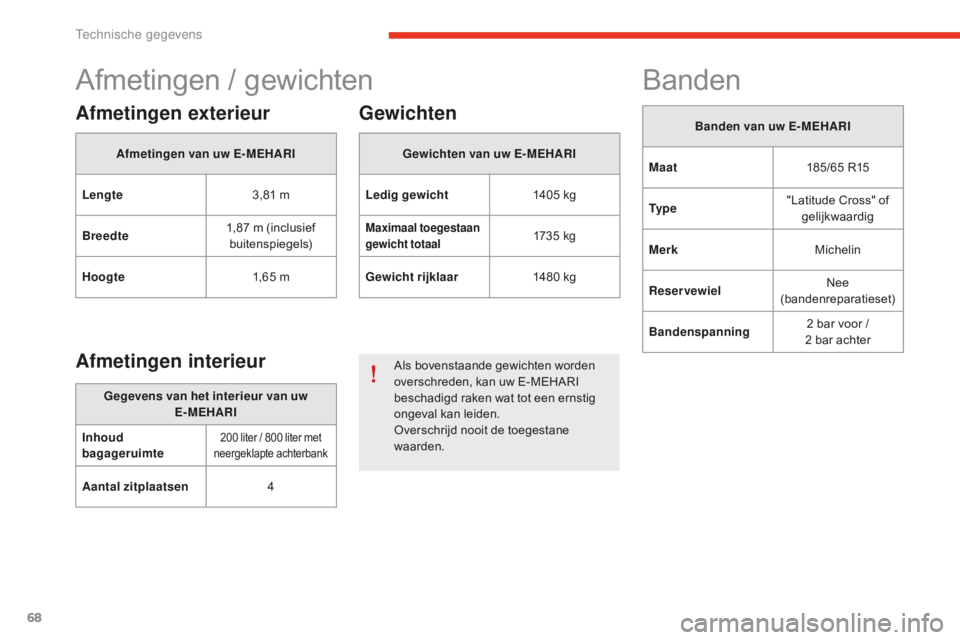

Afmetingen / gewichten
Afmetingen exterieur
Afmetingen van uw E-MEHARI
Lengte 3,81
m
Bre

edte 1,87
m (

inclusief
buitenspiegels)
Hoogte 1,6 5
m
Afmetingen interieur
Gegevens van het interieur van uw
E-MEHARI
Inhoud
bagageruimte
200 liter / 800 liter met
ne ergeklapte achterbank
Aantal zitplaatsen 4
Gewichten
Gewichten van uw E- MEHARI
Ledig gewicht 140 5
k

g
Maximaal toegestaan
gewicht totaal173 5 kg
Gewicht rijklaar 148 0
k

g
Als bovenstaande gewichten worden
overschreden, kan uw E-MEHARI
beschadigd raken wat tot een ernstig
ongeval kan leiden.
Overschrijd nooit de toegestane
waarden.
Banden
Banden van uw E- MEHARI
Maat 185/65
R

15
Ty p e "Latitude Cross" of
gelijkwaardig
Merk Michelin
Reservewiel Nee
(bandenreparatieset)
Bandenspanning 2
b

ar voor /
2
b

ar achter
