CITROEN E-MEHARI 2016 InstruktionsbÖcker (in Swedish)

59
e-mehari_sv_Chap05_conseils-pratiques_ed02-2016
Byta lampor
Allt underhåll som rör bilens strålkastare ska
utföras av en auktoriserad Citroën-verkstad
eller annan kvalificerad verkstad.
Om någon av lamporna på E-Mehari behöver
bytas ska du vända dig till en auktoriserad
Citroën-verkstad eller annan kvalificerad
verkstad.
Byta säkringar
Säkringar i motorrummet
E-Mehari är en elbil som drivs av
högspänningskomponenter med höga
amperetal. Underhållet av säkringarna
i motorrummet på E-Mehari ska där för
utföras av en kvalificerad person.
En felaktig åtgärd kan leda till elchocker
som kan orsaka allvarliga eller
livshotande skador.
Allt underhåll av bilens säkringar ska utföras av
en auktoriserad Citroën-verkstad eller annan
kvalificerad verkstad.
Säkringar i kupéutrymmet
Lossa på muttern till säkringsluckan (1)
under
förvaringsfacket på passagerarsidan. Om någon av de eldrivna funktionerna inte
fungerar kontrollerar du säkringarna.
5
Praktiska råd

60
e-mehari_sv_Chap05_conseils-pratiques_ed02-2016
Kontrollera säkringen och byt ut den,
om det behövs, mot en säkring med
samma amperetal.
En säkring med för högt amperetal kan
leda till överhettning i elnätet (brandrisk)
om någon av funktionerna drar för
mycket ström.
Kontrollera och byta ut en säkring:
-
T
a loss säkringen med hjälp av tången (1)
-

F

ör säkringen åt sidan för att lossa den från
tången.
-

V

i rekommenderar att du inte använder de
lediga säkringsplatserna
-

G

löm inte att lägga tillbaka tången (1) på sin
plats
Tången för att ta ut säkringarna (1) finns i
motorrummet.
Praktiska råd

61
e-mehari_sv_Chap05_conseils-pratiques_ed02-2016
Säkringarnas placering i
kupéutrymmet
Vilka säkringar som finns beror på bilens
utrustningsnivå.Säkring nr Amperetal
Funktion
F3 7, 5

A
Bakre dimljus
F4 10 A
+12V APC bromsljus + extra bromsljus
F5 20
A +12V APC radio - GPS-skärm - antenn
F6 7, 5


AVänster bromsljus (endast GEN1)
F7 7, 5


AHöger bromsljus (endast GEN1)
F14 5
A+12V APC defrosterrelä fram/bak-kylfläktaggregat kupé
F15 15


A12-volts tillbehörsuttag.
F16 25
AVindrutetorkare och spolare fram (endast GEN1)
F19 7, 5


A+12V BAT tändning - instrumentbräda
F20 20
A +12V BAT radio - GPS-skärm - antenn
F35 7, 5


A+12V APC belysning strömbrytare - diagnosuttag
F36 5
A +12V APC telemetribox IER-box
F37 5
A +12V APC GPS-skärm - radio
F38 5
A +12V BAT ECU kupé (BCM) - växelväljare
FA 10


AReservsäkring
FB 15


AReservsäkring
FC 20
AReservsäkring
FD 20
AReservsäkring
FE 25
AReservsäkring
FF 7, 5


AReservsäkring
5
Praktiska råd

62
e-mehari_sv_Chap05_conseils-pratiques_ed02-2016
Aktivera
vinterförvaringsläget
Maximal vinterförvaring
beroende på batterinivå
100% : 4 månader
7 5% - 99% : 3 månader
50% - 74% : 2
månader
25% - 49% : 1
månad
Använd aldrig vinterförvaringsläget
på E-Mehari om batterinivån är under
25
%.
Lås upp bilen och dra ur laddningskontakten.
Sätt i tändningsnyckeln och vrid den ett steg.
Följande visas på skärmen:
Sätt vinterförvaringsnyckeln i låset längst ned
på växelväljaren, vrid den åt höger och håll den
kvar i några sekunder.
Följande visas på skärmen: det bekräftar att
bilen är i vinterförvaringsläge.
Dra ut vinter förvaringsnyckeln och
tändningsnyckeln.
Skärmen slocknar efter 30


sekunder.
Bilen ska inte vara låst under
vinterförvaringen!

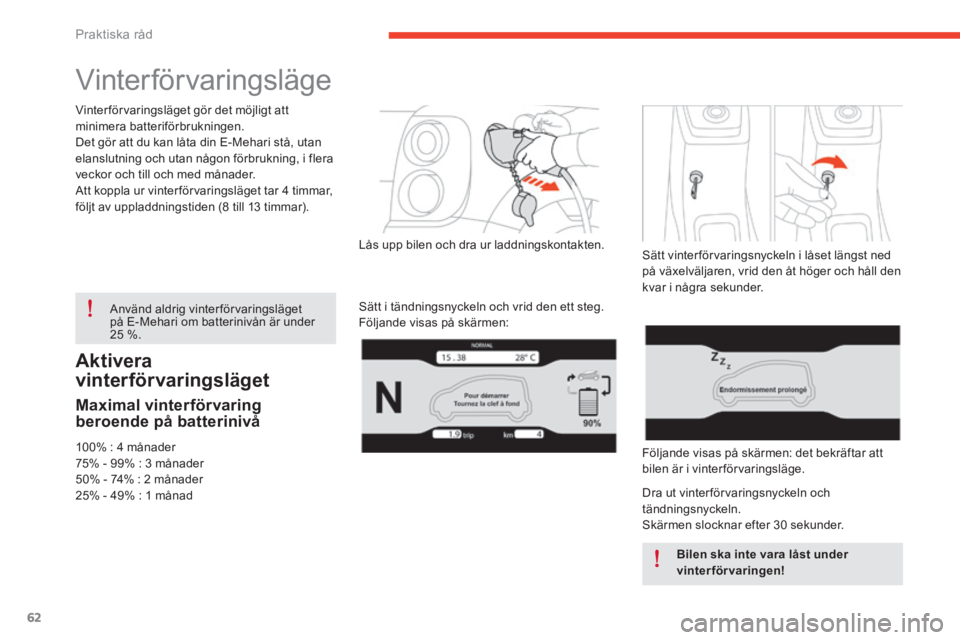

Vinterförvaringsläge
Vinterförvaringsläget gör det möjligt att
minimera batteriförbrukningen.
Det gör att du kan låta din E-Mehari stå, utan
elanslutning och utan någon förbrukning, i flera
veckor och till och med månader.
Att koppla ur vinterförvaringsläget tar 4


timmar,
följt av uppladdningstiden (8
till 13 timmar).
Praktiska råd

63
e-mehari_sv_Chap05_conseils-pratiques_ed02-2016

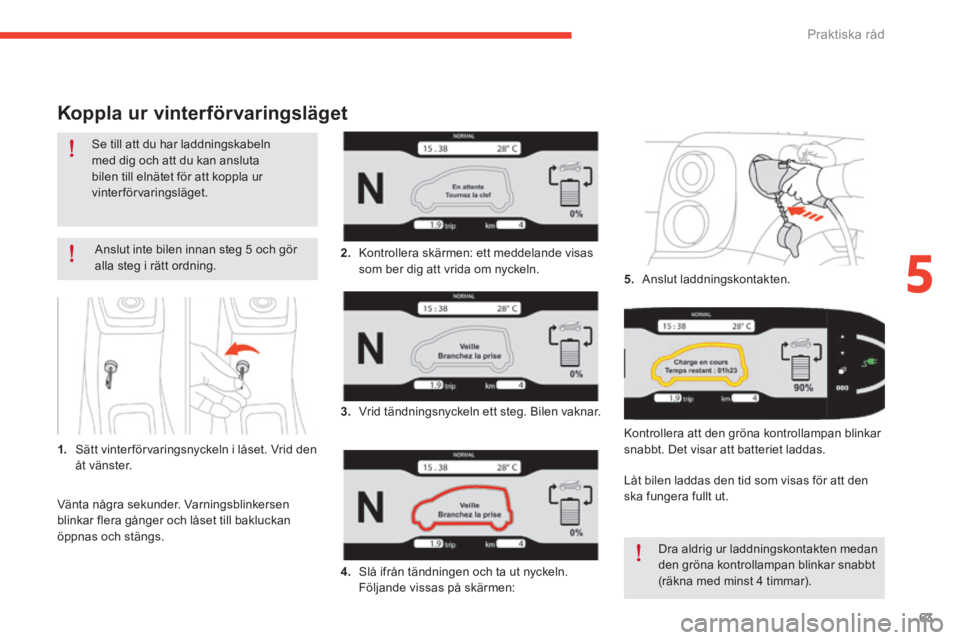

Koppla ur vinterförvaringsläget
Anslut inte bilen innan steg 5 och gör
a lla steg i rätt ordning.
1.
S

ätt vinter förvaringsnyckeln i låset. Vrid den
åt vänster. 2. K
ontrollera skärmen: ett meddelande visas
som ber dig att vrida om nyckeln.
3.
V

rid tändningsnyckeln ett steg. Bilen vaknar.
4.
S

lå ifrån tändningen och ta ut nyckeln.
Följande vissas på skärmen: 5.
A

nslut laddningskontakten.
Kontrollera att den gröna kontrollampan blinkar
snabbt. Det visar att batteriet laddas.
Låt bilen laddas den tid som visas för att den
ska fungera fullt ut. Dra aldrig ur laddningskontakten medan
den gröna kontrollampan blinkar snabbt
(räkna med minst 4
timmar).
Se till att du har laddningskabeln
med dig och att du kan ansluta
bilen till elnätet för att koppla ur
vinterförvaringsläget.
Vänta några sekunder. Varningsblinkersen
blinkar flera gånger och låset till bakluckan
öppnas och stängs.
5
Praktiska råd

64
e-mehari_sv_Chap05_conseils-pratiques_ed02-2016
Ljudsystem
Bilradio
E-Mehari är förberedd för installation av en
bilradio med ISO-godkända kontakter.
Högtalare
E-Mehari är utrustad med två högtalare för att
lyssna på musik och ringa handsfree till Citroën
Assistans.
(1) Plats för bilradio (extra tillbehör)
(2) Högtalarnas placering
Bluetooth
Ett Bluetooth-system finns förinstallerat i
bilen. Bilen levereras med en fjärrkontroll för
systemet och ett fäste för fjärrkontrollen att
sätta på instrumentbrädan.
Via Bluetooth kan du:
-

L
yssna på musik från en Bluetooth-ansluten
spelare eller smartphone, eller via en
USB-ansluten enhet. USB-uttaget sitter i
mittkonsolen (se sid 47).
-

R
inga handsfree via Bluetooth tack vare
mikrofonen och högtalarna som E-Mehari
utrustats med.
Läs mer om hur Bluetooth-systemet fungerar i
användarmanualen som medföljer.
Obs! Det går inte att ansluta en iPod/iPhone
via kabel (Apple dock-anslutning) eller
hörlursuttag.
Praktiska råd

65
e-mehari_sv_Chap06_caracteristiques-techniques_ed02-2016

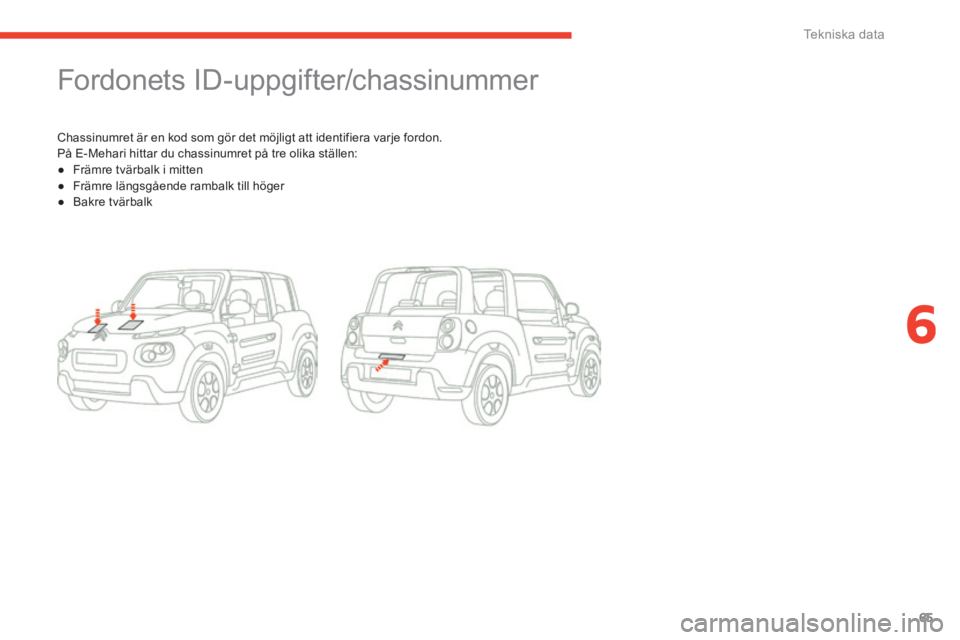

Fordonets ID-uppgifter/chassinummer
Chassinumret är en kod som gör det möjligt att identifiera varje fordon.
På E-Mehari hittar du chassinumret på tre olika ställen:
●
F
rämre tvärbalk i mitten
●

F
rämre längsgående rambalk till höger
●

B
akre tvärbalk
6
Tekniska data

66
e-mehari_sv_Chap06_caracteristiques-techniques_ed02-2016

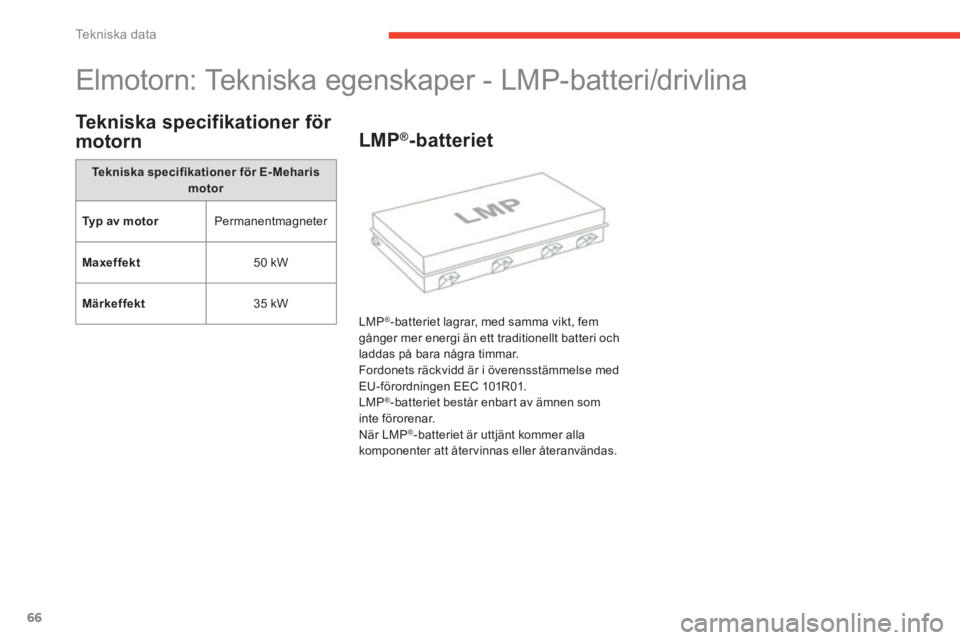

Elmotorn: Tekniska egenskaper - LMP-batteri/drivlina
Tekniska specifikationer för
motorn
Tekniska specifikationer för E-Meharis motor
Typ av motor Permanentmagneter
Maxeffekt 50
kW
Märkeffekt 35
kW
LMP®-batteriet
LMP®-batteriet lagrar, med samma vikt, fem
gånger mer energi än ett traditionellt batteri och
laddas på bara några timmar.
Fordonets räckvidd är i överensstämmelse med
EU -förordningen EEC 101R01.
LMP
®-batteriet består enbart av ämnen som
inte förorenar.
När LMP
®-batteriet är uttjänt kommer alla
komponenter att återvinnas eller återanvändas.
Tekniska data

67
e-mehari_sv_Chap06_caracteristiques-techniques_ed02-2016

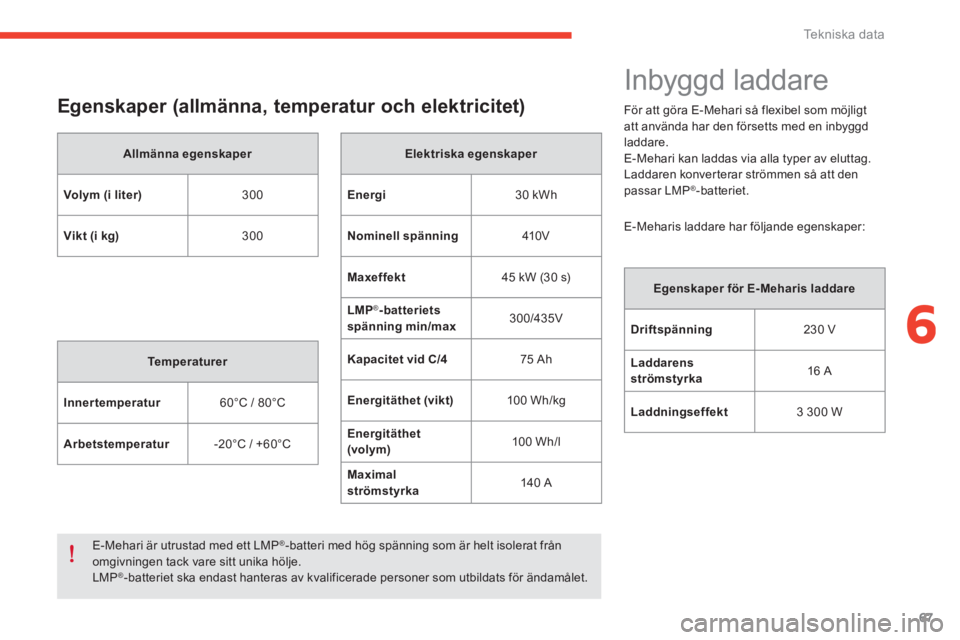

Egenskaper (allmänna, temperatur och elektricitet)
Allmänna egenskaper
Volym (i liter) 300
Vikt (i kg) 300
Temperaturer
Innertemperatur 60°C / 80°C
Arbetstemperatur -20°C / +60°C Elektriska egenskaper
Energi 30
kWh
Nominell spänning 410 V
Maxeffekt 45
kW (30 s)
LMP
®-batteriets
spänning min/max 300/435V
Kapacitet vid C/4 75


Ah
Energitäthet (vikt) 10 0


Wh/kg
Energitäthet
(volym) 10 0


Wh/l
Maximal
strömstyrka 140


A
E-Mehari är utrustad med ett LMP
®-batteri med hög spänning som är helt isolerat från
omgivningen tack vare sitt unika hölje.
LMP
®-batteriet ska endast hanteras av kvalificerade personer som utbildats för ändamålet.
Inbyggd laddare
För att göra E-Mehari så flexibel som möjligt
att använda har den försetts med en inbyggd
laddare.
E-Mehari kan laddas via alla typer av eluttag.
Laddaren konverterar strömmen så att den
passar LMP
®-batteriet.
Egenskaper för E-Meharis laddare
Driftspänning 230
V
Laddarens
strömstyrka 16


A
Laddningseffekt 3
300 W
E-Meharis laddare har följande egenskaper:
6
Tekniska data

68
e-mehari_sv_Chap06_caracteristiques-techniques_ed02-2016

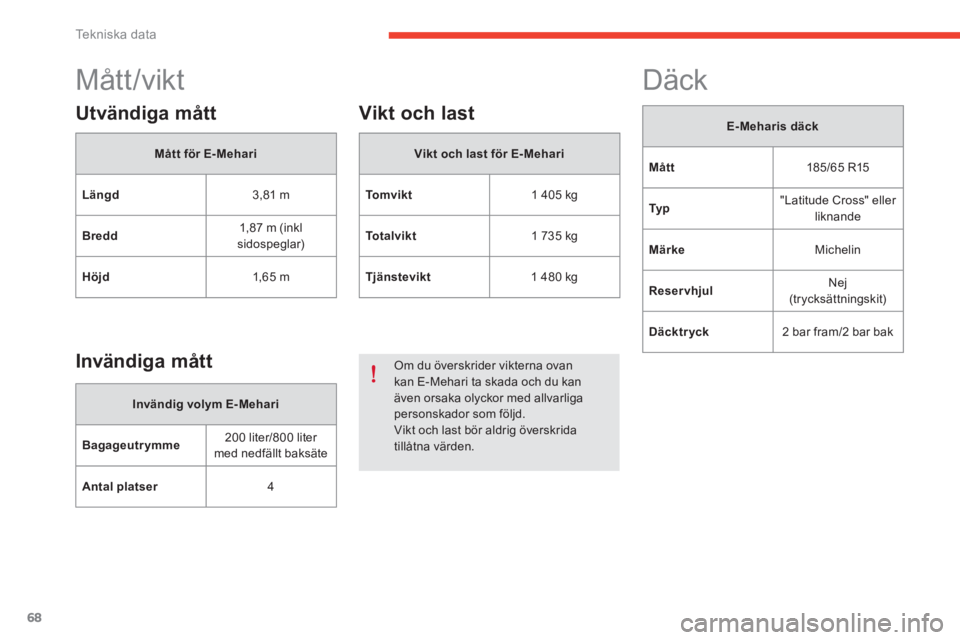

Mått/vikt
Utvändiga mått
Mått för E- Mehari
Längd 3,81


m
Bredd 1,87
m (inkl
sidospeglar)
Höjd 1,6 5


m
Invändiga mått
Invändig volym E-Mehari
Bagageutrymme 200
liter/800 liter
med nedfällt baksäte
Antal platser 4
Vikt och last
Vikt och last för E- Mehari
To m v i k t 1
405 kg
To t a l v i k t 1
735 kg
Tjänstevikt 1
480 kg
Om du överskrider vikterna ovan
kan E-Mehari ta skada och du kan
även orsaka olyckor med allvarliga
personskador som följd.
Vikt och last bör aldrig överskrida
tillåtna värden.
Däck
E-Meharis däck
Mått 185/65


R15
Ty p "Latitude Cross" eller
liknande
Märke Michelin
Reservhjul Nej
(trycksättningskit)
Däcktryck 2
bar fram/2 bar bak
Tekniska data
