CITROEN E-MEHARI 2017 Betriebsanleitungen (in German)

69
e-mehari_de_Chap06_caracteristiques-techniques_ed03-2016
Elektromotor: technische Eigenschaften - LMP®-Batterie /
Antriebssystem
Eigenschaften des Motors
Eigenschaften des Motors Ihres E-MEHARI
Motortyp
Synchronmotor (3-Phasen- Permanentmagnet)
Maximale Leistung 42 K W
Nominalleistung 29 K W (30 min.
Dauerleistung)
LMP®-Batterie
Die LMP®-Batterie speichert, bei gleichem Gewicht,
fünfmal mehr Energie als eine traditionelle Batterie
und wird in wenigen Stunden aufgeladen.
Die Reichweite des Fahrzeugs wurde gemäß der
europäischen Verordnung ECE 101R01 ermittelt.
Die LMP
®- Batterie besteht ausschließlich aus
umweltverträglichen Materialien.
Am Ende ihres Lebenszyklus wird die LMP
®-Batterie
zurückgenommen und alle ihre Bestandteile werden
recycelt oder wiederverwertet.
6
Technische Daten

70
e-mehari_de_Chap06_caracteristiques-techniques_ed03-2016
Eigenschaften (allgemein, thermisch und elektrisch)
Allgemeine Eigenschaften
Volumen (L) 300
Gewicht (kg) 300
Thermische Eigenschaften
Innentemperatur 60°C / 80°C
Betriebstemperatur -20°C / +60°C Elektrische Eigenschaften
Energie 30 kWh
Nominalspannung 410 V
Spitzenleistung 45 kW (30s)
minimale / maximale
LMP®-Batteriespannung300/435V
Kapazität bei C/4 75 Ah
Massendichte 10 0 Wh/kg
Volumendichte 10 0 Wh/l
Maximale Stromstärke 140 A
Ihr E-MEHARI enthält eine LMP
®-Hochspannungsbatterie, die dank ihrer speziellen Abschirmung
gegenüber der Umgebung isoliert ist.
Die LMP
®- Batterie dar f nur von qualifizier tem und geschultem Personal gewar tet werden.
Ladegerät an Bord
Um Ihren E-MEHARI so flexibel wie möglich
zu machen, ist er mit einem internen Ladegerät
ausgestattet.
Ihr E-MEHARI kann an jeder Ar t von Steckdose
geladen werden, das Ladegerät nimmt die
Umwandlung des Stroms zur LMP
®-Batterie vor.
Eigenschaften des Ladegeräts Ihres E-MEHARI
Betriebsspannung 230 V
Stärke des Ladegeräts 16 A
Ladeleistung bei 16 A 3
300 W
Ladeleistung bei 10 A 2 200 W
Das Ladegerät Ihres E-MEHARI hat die folgenden
Eigenschaften:
Caract

71
e-mehari_de_Chap06_caracteristiques-techniques_ed03-2016
Maße / Gewichte
Außenmaße
Maße Ihres E- MEHARI
Länge 3809 mm
Breite 1892 mm (mit
Außenspiegeln)
Höhe 1653 mm
Innenmaße
Rauminhalte Ihres E-MEHARI
Kofferraumvolumen 200 Liter / 800 Liter bei
umgeklappter Rückbank
Anzahl der Sitzplätze 4
Gewichte
Gewicht Ihres E-MEHARI
Leergewicht 1 385
- 1 405 kg
Höchstgewicht bei
Zuladung 1
745 kg
Gewicht in
fahrbereitem Zustand 1 460 - 1 480 kg
Das Überschreiten der oben spezifizierten
Gewichte kann Ihren E-MEHARI beschädigen
und einen Unfall mit schweren Verletzungen
herbeiführen.
Die zugelassenen Werte dürfen niemals
überschritten werden.
Reifen
Reifen Ihres E-MEHARI
Reifengröße 185/65 R15
Ty p "Latitude Cross" oder
gleichwertig
Fabrikat Michelin
Ersatzrad Nein (Reifenpannenset)
Reifendruck 2 bar vorne / 2 bar
hinten
6
Technische Daten

72
e-mehari_de_Chap06_caracteristiques-techniques_ed03-2016
Leistungen
Leistungen Ihres E-MEHARI
Motorleistung 42
K W maximal, 29 K W
30


min. Dauerleistung
Höchstgeschwindigkeit 110
km/h (elektronisch begrenzt)
Beschleunigung 0
–
50

km/h 6,4
s
Reichweite
Die Reichweite des Fahrzeugs wurde gemäß der
europäischen Verordnung ECE 101R01 ermittelt.
Im Fahrbetrieb kann die Reichweite aufgrund
verschiedener Faktoren variieren. Diese Faktoren
können Sie jedoch teileweise beeinflussen, um eine
möglichst hohe Reichweite zu erzielen. Diese Faktoren sind:
●

d
ie Fahrgeschwindigkeit und der Fahrstil
●
d
as Straßenprofil
●
d
ie Nutzung von Belüftung/Heizung
●
d
ie Reifen
●
d
ie Ver wendung elektronischen Zubehörs
●
d
ie Beladung des Fahrzeugs
Empfehlungen
●
fa
hren Sie bei gleichbleibender
Geschwindigkeit
●

p
assen Sie Ihre Geschwindigkeit an, um einen
zu großen Energieverbrauch zu vermeiden
●

B
evorzugen Sie die Energierückgewinnung:
fahren Sie vorausschauend, indem Sie zum
Verringern der Geschwindigkeit lediglich den
Fuß vom Gaspedal nehmen oder indem Sie
progressiv abbremsen.
Fahrgeschwindigkeit und Fahrstil
Eine höhere Geschwindigkeit verringer t die
Reichweite des Fahrzeugs.
Eine "sportliche" Fahrweise verringert die Reichweite
des Fahrzeugs: fahren Sie lieber "sanfter".
Straßenprofil
Versuchen Sie an Steigungen nicht, Ihre
Geschwindigkeit beizubehalten und beschleunigen
Sie nicht mehr als auf ebener Straße: halten Sie
vorzugsweise die gleiche Gaspedalstellung.
Belüftung/Heizung
Die Ver wendung der Heizung oder der Klimaanlage
verringert die Reichweite des Fahrzeugs.
Reifen
Unzureichender Reifendruck steigert den
Energieverbrauch.
Halten Sie sich an den für Ihr Fahrzeug empfohlenen
Reifendruck.
Wenn Sie die Reifen wechseln, ziehen Sie
vorzugsweise Reifen der gleichen Marke, mit den
gleichen Abmessungen, des gleichen Typs und der
gleichen Struktur auf wie die Originalreifen.
Die Ver wendung von Reifen mit anderen
Eigenschaften verringer t die Reichweite des
Fahrzeugs wesentlich.
Beladung des Fahrzeugs
Vermeiden Sie sämtliche unnütze Ladung im
Fahrzeug.
Caract

73
e-mehari_de_Chap06_caracteristiques-techniques_ed03-2016
Bremsen und
Radaufhängung
Bremsen und Radaufhängung Ihres E-MEHARI
Bremsen Scheibenbremsen
Durchmesser Bremsen
vorne / hinten 257
mm / 250 mm
Aufhängung vorne Mac Pherson
Aufhängung hinten Längslenker mit
Stabilisator
Bremskraftverstärker Elektrischer
Bremskraftverstärker
Bremssystem
Ihr E-MEHARI ist mit zwei Bremssystemen
ausgestattet:
-
E

inem Bremssystem zur Energierückgewinnung
-
E

inem Hydraulikbremssystem
Bremssystem zur
Energierückgewinnung
Die Wirkung der Rückgewinnungsbremse, die der
Bremskraftverstärkung dient, hängt vom Ladezustand
der LMP
®-Batterie ab.
Wenn der Ladezustand der LMP®-Batterie
bei 100% liegt, greift das Bremssystem zur
Energierückgewinnung nicht ein.
Hydraulisches Bremssystem
Das hydraulisch betätigte Bremssystem des
E-MEHARI ist dem bei konventionellen Fahrzeugen
verwendeten Bremssystem ähnlich.
Seien Sie vorsichtig beim Beschleunigen und
Bremsen auf rutschigen Straßen.
Ein abruptes Bremsen kann zum Rutschen
der Reifen führen, was wiederum Ursache
für einen Unfall mit schweren Verletzungen
sein kann.
6
Technische Daten

74
e-mehari_de_Chap07_index-alpha_ed03-2016
Abblendlicht ............................................................... 20
ABS - ESP .................................................................. 40
A
nlassen des Motors ................................................. 33
Anlassschalter


........................................................... 33
12V-Anschluss


........................................................... 48
Anzeigen: Geschwindigkeit - Uhr - Temperatur
........35
Anzeigen: Verbrauch - Laden - Ladezustand

...........35
A

ufhängung ................................................................ 73
Austausch der Glühlampe
......................................... 62
D

eckenleuchte

........................................................... 47
Design


.......................................................................... 4Fahren
........................................................................\
41
F

ahrtrichtungsanzeiger
.......................................20,

22
Fahrzeugabmessungen


.............................................71
Fahrzeugidentifizierung


.............................................68
Fenster hinten


............................................................50
Fenster vorne


.............................................................55
Fernbedienung (Türverriegelung)


.............................10
Fernlicht


.....................................................................20
Feststellbremse


.........................................................38
Füllstände
.................

.................................................57
Funktionskontrolle


.....................................................35
Einstellung der Uhrzeit
..............................................35
Elektrischer Fehler
......................................................4
Elektrisches Abschaltsystem im Fall eines Aufpralls


.................................................26
Elektrische Verriegelung


...........................................10
Elektromobilität


............................................................4
Ergänzendes Rückhaltesystem


.................................16
Ersatzrad
..................

..................................................61Gangschalthebel
........................................................39
Gewichte und Anhängelasten
...................................71
Glühlampen ................................................................ 62
A
B
D
F
E
Batterie ................................................................... 4, 65
Bedienungseinheit ..................................................... 17
Beleuchtung: Einstellung


........................................... 22
Belüftung - Klimaanlage


............................................ 46
Beschlagfreihalten der Windschutzscheibe
............. 45
B

etätigungspedale
....................................
.................11
Blinker


.................................................................. 20, 22
Bordladegerät


............................................................ 69
Bremsen


..................................................................... 73
Bremsflüssigkeit
...................................

.....................57
G
Heckklappe ................................................................ 51
Heizung ...................................................................... 42
H
elligkeit

.................................................................... 35
Hochspannung


....................................................... 4, 26
H
Innenausstattung ....................................................... 48
Innenbeleuchtung ...................................................... 47
Instrumententafel


....................................................... 35
I

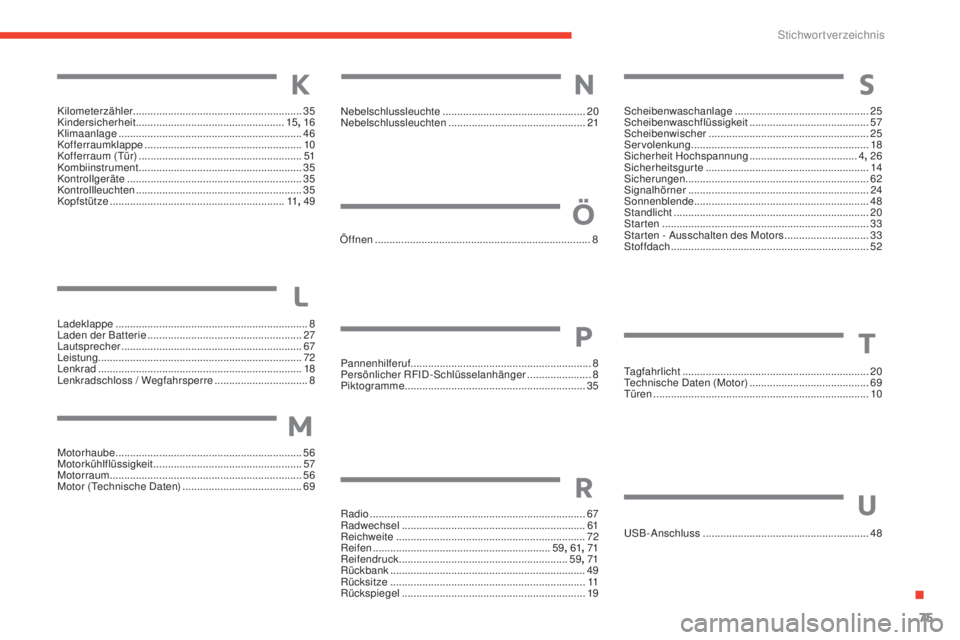

Stichwortverzeichnis

75
e-mehari_de_Chap07_index-alpha_ed03-2016
Ladeklappe ..................................................................8
L aden der Batterie ..................................................... 27
Lautsprecher
.............................................................. 67
L

eistung ...................................................................... 72
Lenkrad


...................................................................... 18
Lenkradschloss / Wegfahrsperre
................................ 8N

ebelschlussleuchte
.................................................
20
N
ebelschlussleuchten

...............................................
21
Öffnen

..........................................................................
8
Motorhaube

................................................................ 56
Motorkühlflüssigkeit


................................................... 57
Motorraum
....................................

..............................56
Motor (Technische Daten)
.........................................69Pannenhilferuf
.............................................................. 8
Persönlicher RFID-Schlüsselanhänger


......................8
Piktogramme


..............................................................35
Radio


..........................................................................67
Radwechsel


...............................................................61
Reichweite


.................................................................72
Reifen


.............................................................59, 61 , 71
Reifendruck


..........................................................59, 71
Rückbank


...................................................................49
Rücksitze


...................................................................11
Rückspiegel
............................................................... 19
M
N
L
Ö
P
R
Kilometerzähler.......................................................... 35
Kindersicherheit ................................................... 15, 16
Klimaanlage


............................................................... 46
Kofferraumklappe


...................................................... 10
Kofferraum (Tür)


........................................................ 51
Kombiinstrument


........................................................ 35
Kontrollgeräte


............................................................ 35
Kontrollleuchten
....................................

.....................35
Kopfstütze


............................................................ 11, 49
K
Scheibenwaschanlage .............................................. 25
S cheibenwaschflüssigkeit .........................................57
Scheibenwischer


....................................................... 25
Servolenkung


............................................................. 18
Sicherheit Hochspannung


.....................................4, 26
Sicherheitsgurte
...................................

.....................14
Sicherungen


............................................................... 62
Signalhörner


.............................................................. 24
Sonnenblende


............................................................ 48
Standlicht
...................................

................................20
Starten


....................................................................... 33
Starten - Ausschalten des Motors


.............................33
Stoffdach


.................................................................... 52
S
Tagfahrlicht ................................................................20
T echnische Daten (Motor) .........................................69
T
üren

.......................................................................... 10
USB-Anschluss


......................................................... 48
T
U
.
Stichwortverzeichnis

76
e-mehari_de_Chap07_index-alpha_ed03-2016
Verriegelung Kofferraum ........................................... 10
Vordersitze (Einstellungen) ....................................... 12
V
orsichtsmaßnahmen bei Verkehrsunfällen

...............4
V
Wählhebel .................................................................. 39
Warnblinker ................................................................ 23
Wartung ...................................................................... 59
Wartung Innenverkleidungen
.................................... 60
W

artung Karosserie
....................................
...............60
Wartung Mechanik


..................................................... 56
Waschen


.................................................................... 60
Winter


......................................................................... 65
W
Zeituhr ........................................................................ 36
Zugang Ladeanschluss ............................................... 8
Z
Stichwortverzeichnis

e-mehari_de_Chap07_index-alpha_ed03-2016

e-mehari_de_Chap07_index-alpha_ed03-2016
