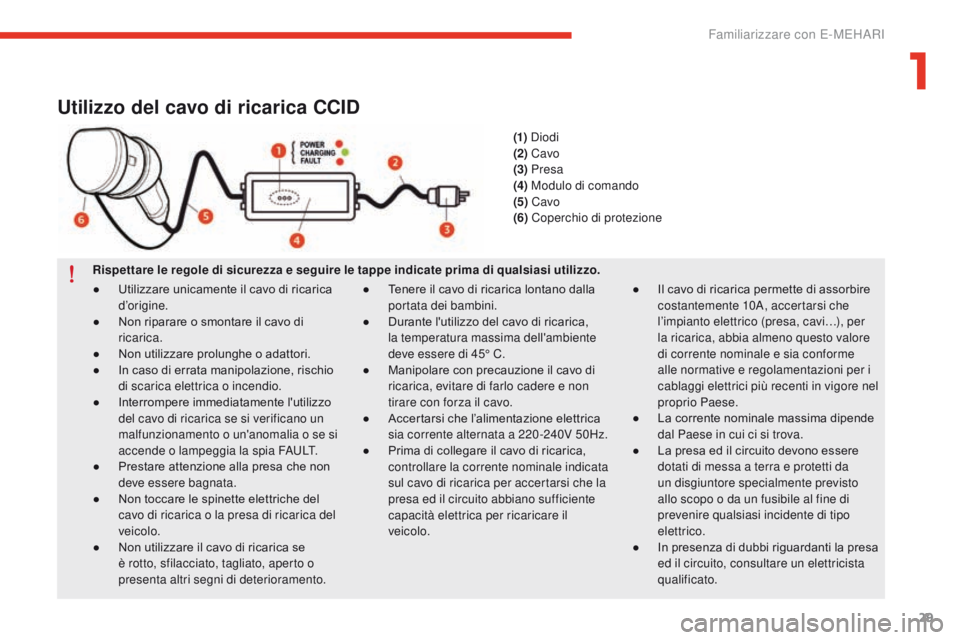

Utilizzo del cavo di ricarica CCID
Rispettare le regole di sicurezza e seguire le tappe indicate prima di qualsiasi utilizzo.●
T
enere il cavo di ricarica lontano dalla
portata dei bambini.
●

D
urante l'utilizzo del cavo di ricarica,
la temperatura massima dell'ambiente
deve essere di 45° C.
●

M
anipolare con precauzione il cavo di
ricarica, evitare di farlo cadere e non
tirare con forza il cavo.
●

A
ccertarsi che l’alimentazione elettrica
sia corrente alternata a 220 -240V 50Hz.
●

P
rima di collegare il cavo di ricarica,
controllare la corrente nominale indicata
sul cavo di ricarica per accertarsi che la
presa ed il circuito abbiano sufficiente
capacità elettrica per ricaricare il
veicolo.
●

U
tilizzare unicamente il cavo di ricarica
d’origine.
●

N
on riparare o smontare il cavo di
ricarica.
●

N
on utilizzare prolunghe o adattori.
●

I
n caso di errata manipolazione, rischio
di scarica elettrica o incendio.
●

I
nterrompere immediatamente l'utilizzo
del cavo di ricarica se si verificano un
malfunzionamento o un'anomalia o se si
accende o lampeggia la spia FAULT.
●

P
restare attenzione alla presa che non
deve essere bagnata.
●

N
on toccare le spinette elettriche del
cavo di ricarica o la presa di ricarica del
veicolo.
●

N
on utilizzare il cavo di ricarica se
è rotto, sfilacciato, tagliato, aperto o
presenta altri segni di deterioramento. ●

I
l cavo di ricarica permette di assorbire
costantemente 10A, accertarsi che
l’impianto elettrico (presa, cavi…), per
la ricarica, abbia almeno questo valore
di corrente nominale e sia conforme
alle normative e regolamentazioni per i
cablaggi elettrici più recenti in vigore nel
proprio Paese.
●

L
a corrente nominale massima dipende
dal Paese in cui ci si trova.
●

L
a presa ed il circuito devono essere
dotati di messa a terra e protetti da
un disgiuntore specialmente previsto
allo scopo o da un fusibile al fine di
prevenire qualsiasi incidente di tipo
elettrico.
●

I
n presenza di dubbi riguardanti la presa
ed il circuito, consultare un elettricista
qualificato.
(1)
Diodi
(2) Cavo
(3) Presa
(4) Modulo di comando
(5) Cavo
(6) Coperchio di protezione
1
Familiarizzare con E-MEHARI

30
e-mehari_it_Chap01_faite-connaissance_ed03-2016
Precauzioni
- I l non corretto utilizzo rischia di
provocare danni ai singoli elementi.
-

A
ccertarsi che il modulo di comando del
cavo di ricarica sia posizionato in modo
da evitare il contatto con l'acqua.
-

E
vitare l’introduzione di particelle
estranee negli elementi del modulo del
connettore o nella presa di ricarica.
-

E
vitare di camminare sul cavo, di
piegarlo e che si formino nodi.
-

E
vitare di utilizzare il cavo di ricarica in
caso di temporale.
-

N
on appoggiare oggetti pesanti sul cavo
di ricarica.
-

D
urante la ricarica, tenere il cavo di
ricarica distante da oggetti che possano
raggiungere temperature elevate.
-

S
e non si utilizza il cavo di ricarica,
riporlo con il suo coperchio di protezione
in un luogo fresco, asciutto e non
esposto ai raggi del sole.
-

N
on utilizzare prolunghe elettriche
collegate al cavo di ricarica.Per iniziare la ricarica
3. Inserire la pistola di ricarica (2) nella
presa di ricarica fino ad udire il clic
d'aggancio. L'indicatore luminoso sul tasto
d'interruzione della carica (1) inizia a
lampeggiare.
1.
C

ollegare la presa (1)
ad una presa a
230V / 16A in grado di supportare una
corrente continua di 10A. Tutti i diodi del
modulo di comando si accendono per ½
secondo poi la spia POWER si accende
fissa. 2.
A
prire e tenere lo sportellino di carica sul
veicolo (parafango posteriore destro).
Verificare l’assenza di corpi estranei nei
connettori o nella presa di ricarica.
Familiarizzare con E-MEHARI

31
e-mehari_it_Chap01_faite-connaissance_ed03-2016
Precisazioni sulla ricarica
Dopo aver collegato la E-MEHARI, si
dispone di 30 secondi per bloccare il veicolo,
se non ancora fatto.
Dopo questo tempo, la E-MEHARI resterà
sbloccata.
Tuttavia, per ragioni di sicurezza, non sarà
possibile avviare e guidare il veicolo.
-

S
e si intende utilizzare di nuovo la
E-MEHARI, posizionare il porta chiave
davanti al lettore RFID per sbloccare e
poter guidare il veicolo.
-

Pe
r bloccare la E-MEHARI, passare il
porta chiave sul lettore per 2
volte.
L

a 1ª volta verrà interpretata come una
richiesta di autorizzazione alla guida, la
2ª volta servirà a bloccare il veicolo.Per interrompere la ricarica
La pistola di carica si scollega solo se la
E-MEHARI è sbloccata grazie al porta chiave
personale RFID.
1.
P

remere il tasto d'interruzione della
carica situato nello sportellino di ricarica,
attendere lo sbloccaggio poi tirare la
pistola. Se non si rimuove la pistola di
carica entro i 10
secondi successivi,
il veicolo torna in carica. Occorrerà
ricominciare l'operazione.
2.
R

icollocare il coperchio di protezione della
pistola.
3.
S

taccare la presa.
4.
L

a ricarica inizia automaticamente. La spia
verde CHARGING situata sul modulo di
comando si accende per indicare che la
carica è in corso.

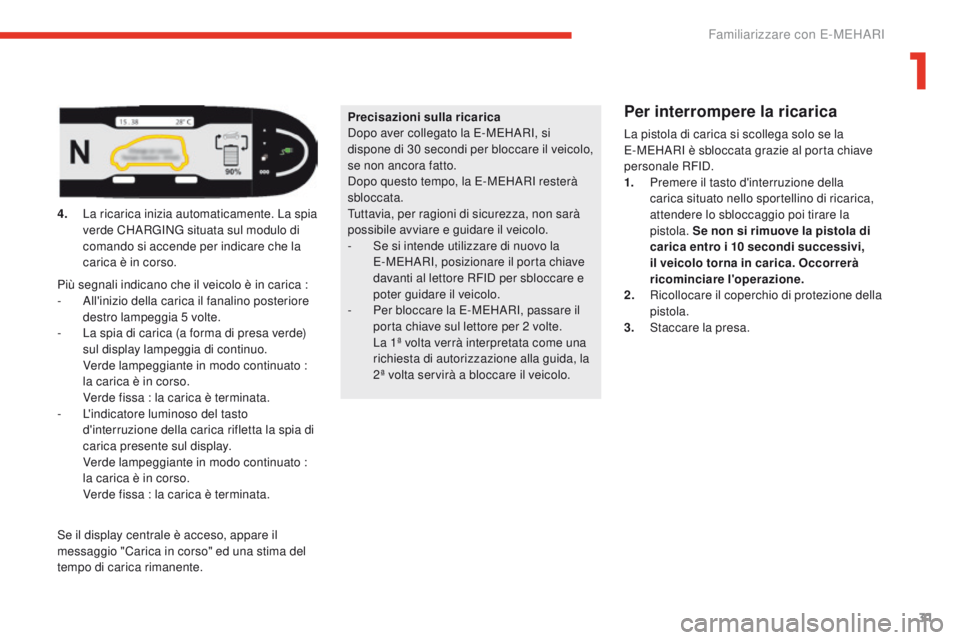

Più segnali indicano che il veicolo è in carica :
-

A

ll'inizio della carica il fanalino posteriore
destro lampeggia 5

volte.
-

L

a spia di carica (a forma di presa verde)
sul display lampeggia di continuo.
V

erde lampeggiante in modo continuato :
la carica è in corso.
V

erde fissa : la carica è terminata.
-

L

'indicatore luminoso del tasto
d'interruzione della carica rifletta la spia di
carica presente sul display.
V

erde lampeggiante in modo continuato :
la carica è in corso.
V

erde fissa : la carica è terminata.
Se il display centrale è acceso, appare il
messaggio "Carica in corso" ed una stima del
tempo di carica rimanente.
1
Familiarizzare con E-MEHARI

32
e-mehari_it_Chap01_faite-connaissance_ed03-2016
Tempo di carica comparato
Tipo di caricaTempo di carica
stimato (0-100%)
Presa : 16
ampère 8h - 9h
Presa 230V / 16A assorbiti 13 h
Durante la ricarica del veicolo,
particolarmente se collegato alla rete
elettrica, prestare ancora più attenzione
ai bambini durante le manipolazioni del
cavo e della presa di carica.
L'avvolgimento del cavo può avvenire in
maniera brusca e provocare ferite.
I bambini possono schiacciarsi le dita
durante la chiusura della presa di

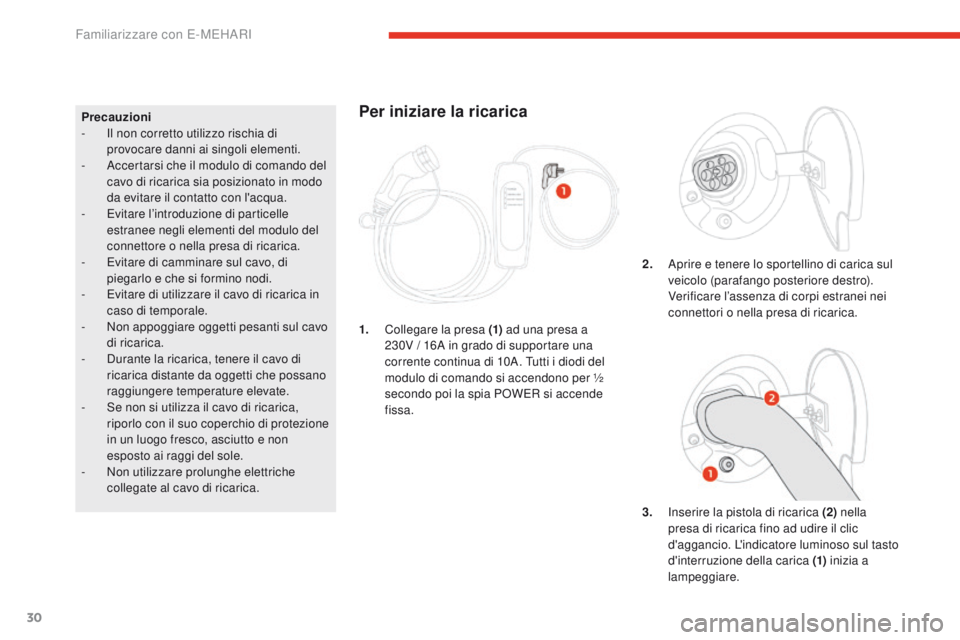

carica.Indicazioni date dai diodi sul modulo di comando
LED
POWER LED
CHARGING LED
DEFAULT Descrizione
Acceso per ½
sec. Acceso per
½
sec.Acceso per
½
sec.Tutti i diodi si accendono per ½ secondo per
verificare il loro corretto funzionamento quando il
cavo di ricarica è collegato alla presa elettrica.
Acceso Spento Spento Il cavo di ricarica è collegato alla presa elettrica.
Se il connettore di Tipo 2
è collegato alla presa di
ricarica del veicolo, la ricarica è terminata.
Acceso Acceso SpentoIl veicolo è in carica.
Acceso Spento
Acceso /
lampeggianteMalfunzionamento del cavo di ricarica.
Interrompere immediatamente l'utilizzo
del cavo di ricarica e contattare CITROËN
A S S I S TA N C E .
Spento Spento Spento Nessuna alimentazione elettrica è rilevata dal
cavo di ricarica a partire dalla presa elettrica.
Controllare il disgiuntore della presa elettrica. Se
l’alimentazione della presa elettrica è corretta e
se tutti i diodi non si accendono per ½ secondo
per verificare il loro corretto funzionamento, è
possibile che il cavo di ricarica sia danneggiato.
Interrompere immediatamente l'utilizzo e
contattare CITROËN ASSISTANCE.
Familiarizzare con E-MEHARI

33
e-mehari_it_Chap02_conduite_ed03-2016

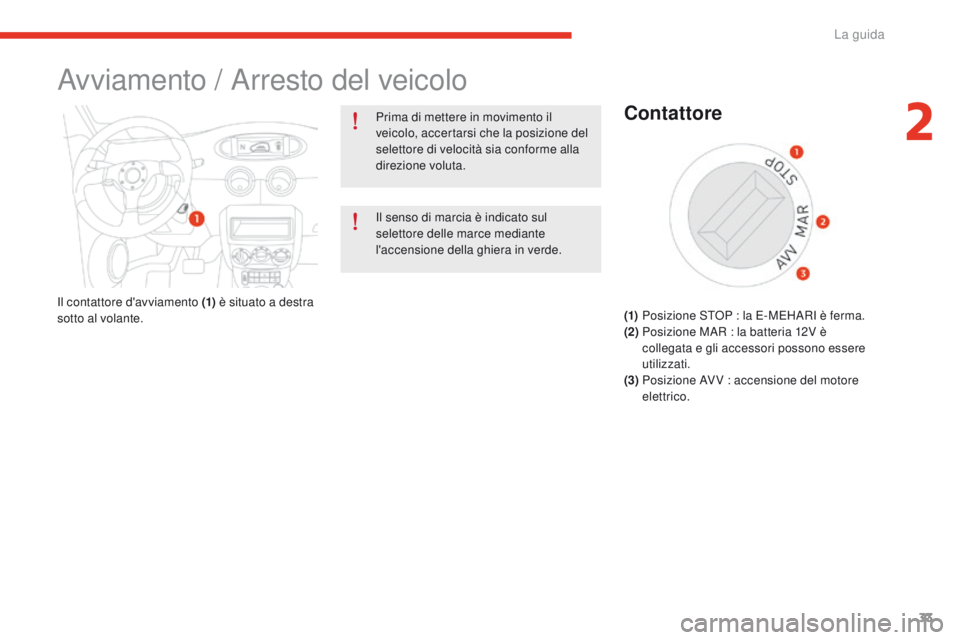

Avviamento / Arresto del veicolo
Prima di mettere in movimento il
veicolo, accertarsi che la posizione del
selettore di velocità sia conforme alla
direzione voluta.
Il senso di marcia è indicato sul
selettore delle marce mediante
l'accensione della ghiera in verde.
Il contattore d'avviamento (1) è situato a destra
sotto al volante.Contattore
(1) Posizione STOP : la E-MEHARI è ferma.
(2) P osizione MAR : la batteria 12V è
collegata e gli accessori possono essere
utilizzati.
(3)
P

osizione AV V : accensione del motore
elettrico.
2
La guida

34
e-mehari_it_Chap02_conduite_ed03-2016

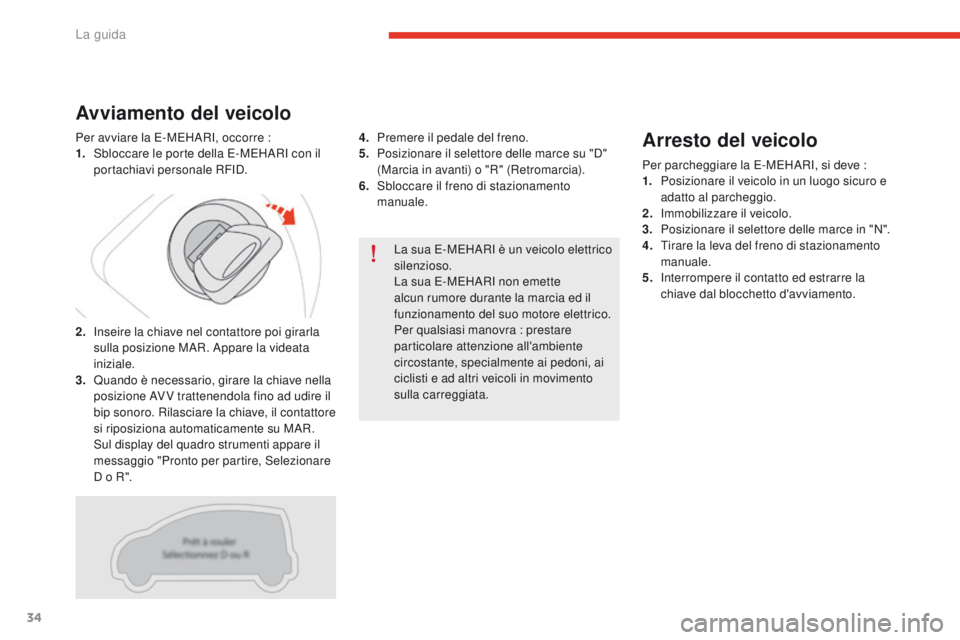

La sua E-MEHARI è un veicolo elettrico
silenzioso.
La sua E-MEHARI non emette
alcun rumore durante la marcia ed il
funzionamento del suo motore elettrico.
Per qualsiasi manovra : prestare
particolare attenzione all'ambiente
circostante, specialmente ai pedoni, ai
ciclisti e ad altri veicoli in movimento
sulla carreggiata.
Avviamento del veicolo
Per avviare la E-MEHARI, occorre :
1. S bloccare le porte della E-MEHARI con il
portachiavi personale RFID.
2.
I

nseire la chiave nel contattore poi girarla
sulla posizione MAR. Appare la videata
iniziale.
3.
Q

uando è necessario, girare la chiave nella
posizione AV V trattenendola fino ad udire il
bip sonoro. Rilasciare la chiave, il contattore
si riposiziona automaticamente su MAR.
Sul display del quadro strumenti appare il
messaggio "Pronto per partire, Selezionare
D o R". 4. P
remere il pedale del freno.
5. P osizionare il selettore delle marce su "D"
(Marcia in avanti) o "R" (Retromarcia).
6.
S

bloccare il freno di stazionamento
manuale.Arresto del veicolo
Per parcheggiare la E-MEHARI, si deve :
1. P osizionare il veicolo in un luogo sicuro e
adatto al parcheggio.
2.
Imm

obilizzare il veicolo.
3.
P

osizionare il selettore delle marce in "N".
4.
T

irare la leva del freno di stazionamento
manuale.
5.
I

nterrompere il contatto ed estrarre la
chiave dal blocchetto d'avviamento.
La guida

35
e-mehari_it_Chap02_conduite_ed03-2016

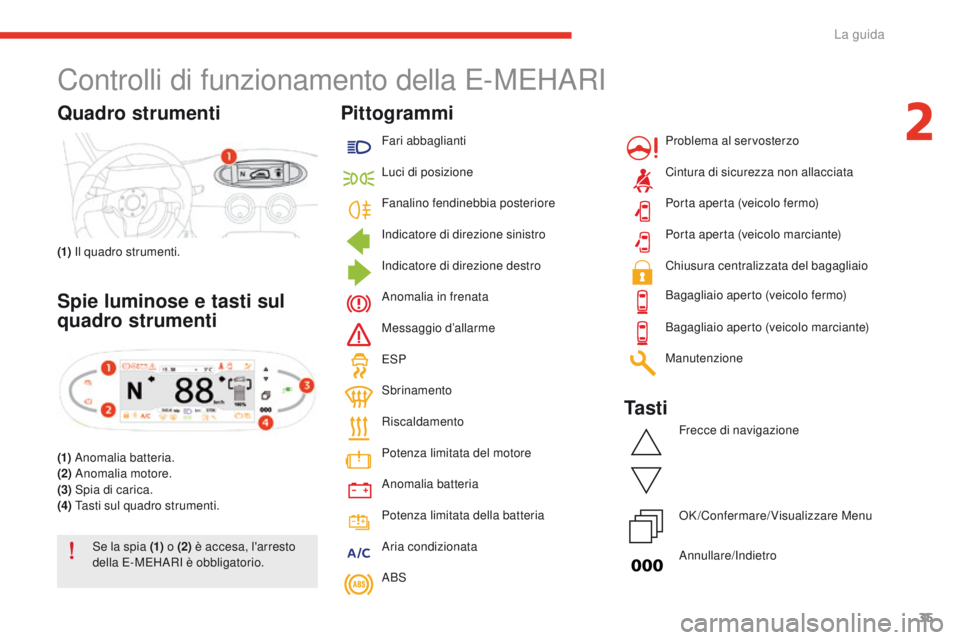

Controlli di funzionamento della E-MEHARI
Quadro strumenti
(1) Il quadro strumenti.
Spie luminose e tasti sul
quadro strumenti
(1) Anomalia batteria.
(2) Anomalia motore.
(3) Spia di carica.
(4) Tasti sul quadro strumenti.
Se la spia (1) o (2) è accesa, l'arresto
della E-MEHARI è obbligatorio.
Pittogrammi
Fari abbaglianti
Luci di posizione
Fanalino fendinebbia posteriore
Indicatore di direzione sinistro
Indicatore di direzione destro
Anomalia in frenata
Messaggio


d’allarme
ESP
Sbrinamento
Riscaldamento
Potenza limitata del motore
Anomalia batteria
Potenza limitata della batteria Chiusura centralizzata del bagagliaio
Aria condizionata
ABS Problema al servosterzo
Cintura di sicurezza non allacciata
Porta
aperta (veicolo fermo)
Porta
aperta (veicolo marciante)
Bagagliaio aperto (veicolo fermo)
Bagagliaio aperto (veicolo marciante)
Manutenzione
Ta s t i
Frecce di navigazione
OK/Confermare/Visualizzare Menu
Annullare/Indietro
2
La guida

36
e-mehari_it_Chap02_conduite_ed03-2016

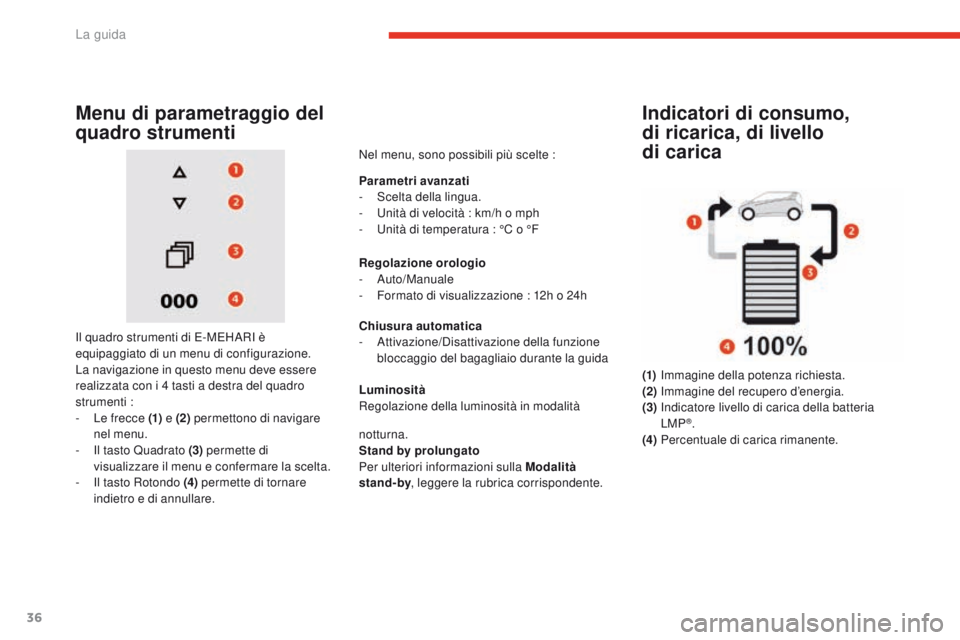

Indicatori di consumo,
di ricarica, di livello
di carica
(1) Immagine della potenza richiesta.
(2) Imm
agine del recupero d’energia.
(3)
I

ndicatore livello di carica della batteria
LMP
®.
(4) P
ercentuale di carica rimanente.
Menu di parametraggio del
quadro strumenti
Il quadro strumenti di E-MEHARI è
equipaggiato di un menu di configurazione.
La navigazione in questo menu deve essere
realizzata con i 4 tasti a destra del quadro
strumenti :
-

L
e frecce (1) e (2) permettono di navigare
nel menu.
-

I
l tasto Quadrato (3) permette di
visualizzare il menu e confermare la scelta.
-

I
l tasto Rotondo (4) permette di tornare
indietro e di annullare. Nel menu, sono possibili più scelte :
Parametri avanzati
-

S
celta della lingua.
-
U
nità di velocità : km/h o mph
-
U
nità di temperatura : °C o °F
Regolazione orologio
-

Auto/Manuale
-
F
ormato di visualizzazione : 12h o 24h
Chiusura automatica
- A ttivazione/Disattivazione della funzione
bloccaggio del bagagliaio durante la guida
Luminosità
Regolazione della luminosità in modalità
notturna.
Stand by prolungato
Per ulteriori informazioni sulla Modalità
stand-by , leggere la rubrica corrispondente.
La guida

37
e-mehari_it_Chap02_conduite_ed03-2016

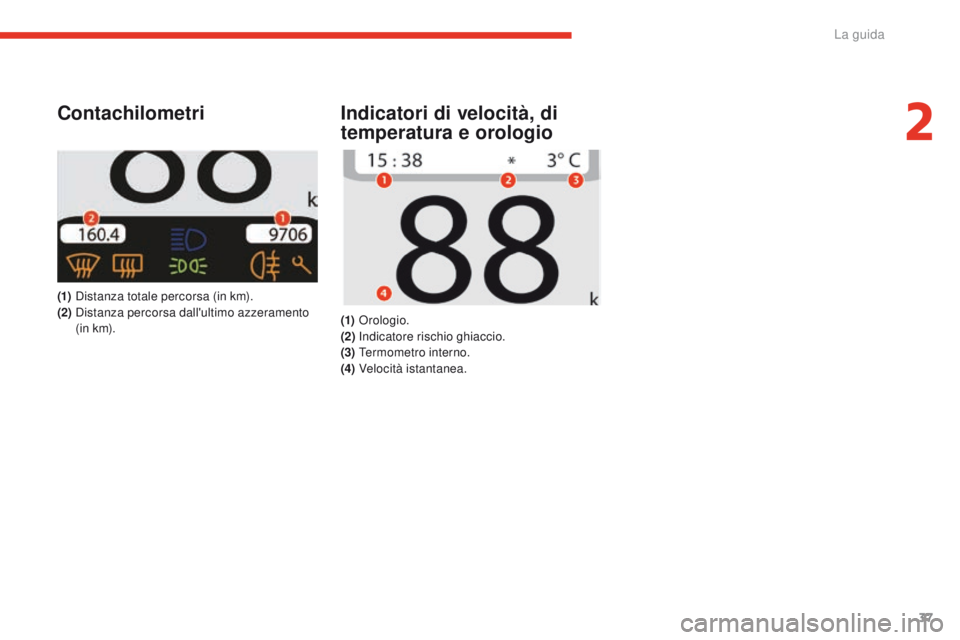

Contachilometri
(1) Distanza totale percorsa (in km).
(2) D istanza percorsa dall'ultimo azzeramento
(in


k m).
Indicatori di velocità, di
temperatura e orologio
(1) Orologio.
(2) In dicatore rischio ghiaccio.
(3)
T

ermometro interno.
(4)
V

elocità istantanea.
2
La guida

38
e-mehari_it_Chap02_conduite_ed03-2016

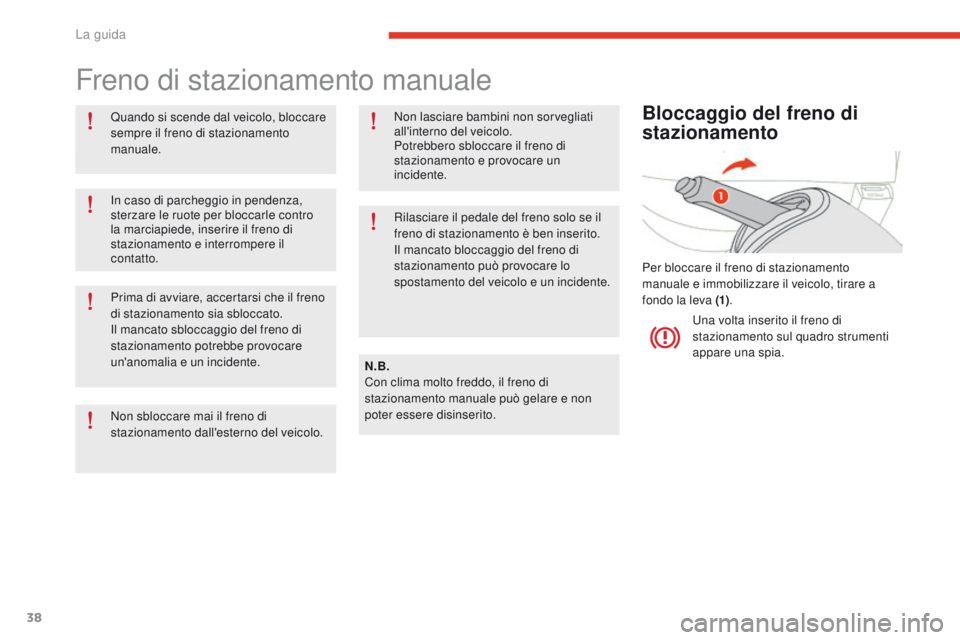

Freno di stazionamento manuale
Quando si scende dal veicolo, bloccare
sempre il freno di stazionamento
manuale.N.B.
Con clima molto freddo, il freno di
stazionamento manuale può gelare e non
poter essere disinserito.
In caso di parcheggio in pendenza,
sterzare le ruote per bloccarle contro
la marciapiede, inserire il freno di
stazionamento e interrompere il
contatto.
Prima di avviare, accertarsi che il freno
di stazionamento sia sbloccato.
Il mancato sbloccaggio del freno di
stazionamento potrebbe provocare
un'anomalia e un incidente.
Non sbloccare mai il freno di
stazionamento dall'esterno del veicolo. Non lasciare bambini non sorvegliati
all'interno del veicolo.
Potrebbero sbloccare il freno di
stazionamento e provocare un
incidente.
Rilasciare il pedale del freno solo se il
freno di stazionamento è ben inserito.
Il mancato bloccaggio del freno di
stazionamento può provocare lo
spostamento del veicolo e un incidente.Bloccaggio del freno di
stazionamento
Per bloccare il freno di stazionamento
manuale e immobilizzare il veicolo, tirare a
fondo la leva (1)
.
Una volta inserito il freno di
stazionamento sul quadro strumenti
appare una spia.
La guida
