CITROEN JUMPER 2012 Návod na použití (in Czech)

Větrání
49
3
ERGONOMIE A KOMFOR
T

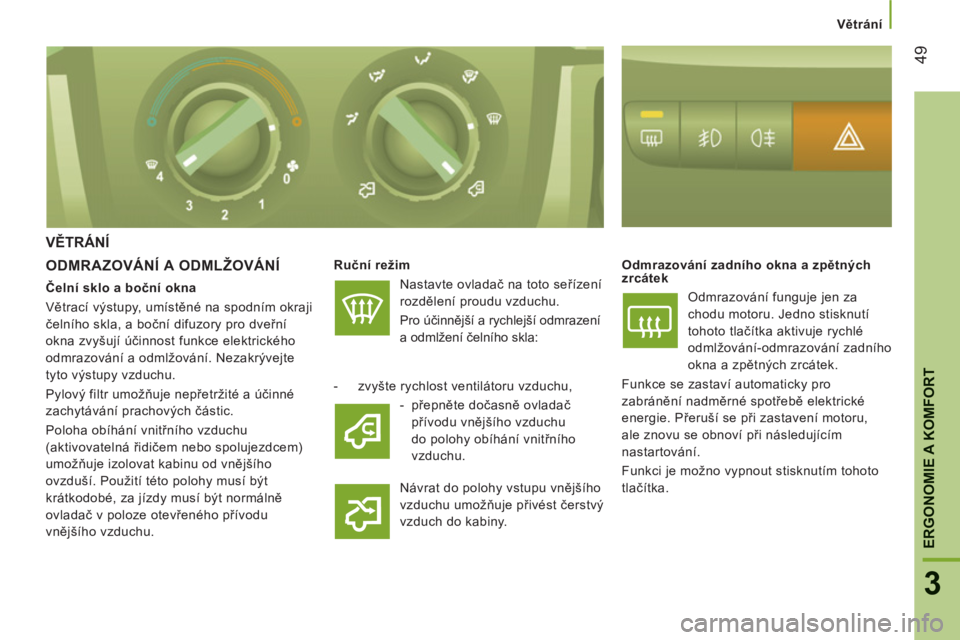

VĚTRÁNÍ
ODMRAZOVÁNÍ A ODMLŽOVÁNÍ

Ruční režim
Nastavte ovladač na toto seřízení
rozdělení proudu vzduchu.

Pro účinnější a rychlejší odmrazení
a odmlžení čelního skla:
Odmrazování zadního okna a zpětných
zrcátek

Odmrazování funguje jen za
chodu motoru. Jedno stisknutí
tohoto tlačítka aktivuje rychlé
odmlžování-odmrazování zadního
okna a zpětných zrcátek.
Funkce se zastaví automaticky pro
zabránění nadměrné spotřebě elektrické
energie. Přeruší se při zastavení motoru,
ale znovu se obnoví při následujícím
nastartování.
Funkci je možno vypnout stisknutím tohoto
tlačítka.


- zvyšte rychlost ventilátoru vzduchu,

- přepněte dočasně ovladač
přívodu vnějšího vzduchu
do polohy obíhání vnitřního
vzduchu.
Návrat do polohy vstupu vnějšího
vzduchu umožňuje přivést čerstvý
vzduch do kabiny.


Čelní sklo a boční okna
Větrací výstupy, umístěné na spodním okraji
čelního skla, a boční difuzory pro dveřní
okna zvyšují účinnost funkce elektrického
odmrazování a odmlžování. Nezakrývejte
tyto výstupy vzduchu.
Pylový filtr umožňuje nepřetržité a účinné
zachytávání prachových částic.
Poloha obíhání vnitřního vzduchu
(aktivovatelná řidičem nebo spolujezdcem)
umožňuje izolovat kabinu od vnějšího
ovzduší. Použití této polohy musí být
krátkodobé, za jízdy musí být normálně
ovladač v poloze otevřeného přívodu
vnějšího vzduchu.

Větrání
50

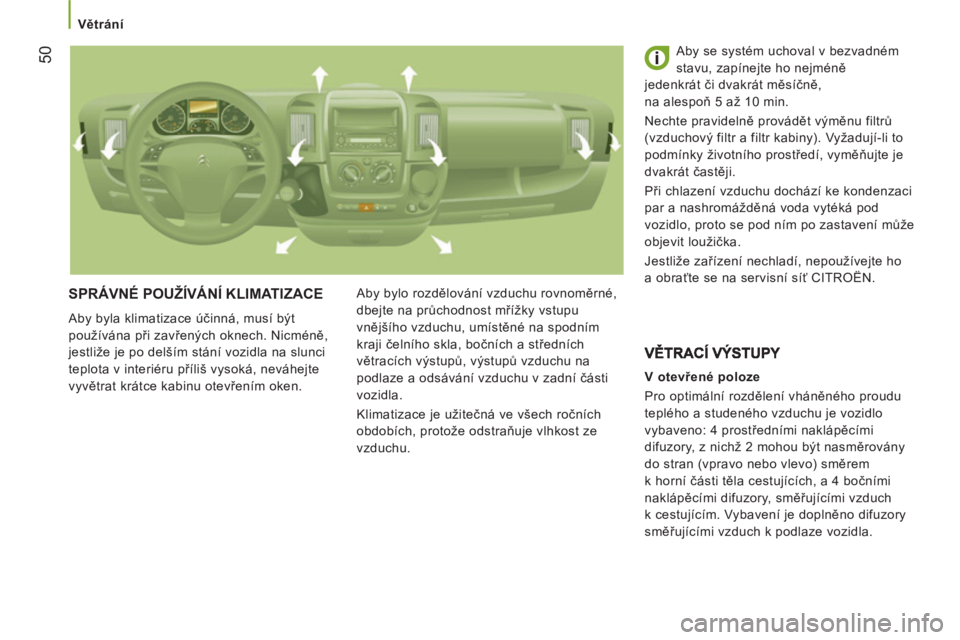

SPRÁVNÉ POUŽÍVÁNÍ KLIMATIZACE

Aby byla klimatizace účinná, musí být
používána při zavřených oknech. Nicméně,
jestliže je po delším stání vozidla na slunci
teplota v interiéru příliš vysoká, neváhejte
vyvětrat krátce kabinu otevřením oken. Aby bylo rozdělování vzduchu rovnoměrné,
dbejte na průchodnost mřížky vstupu
vnějšího vzduchu, umístěné na spodním
kraji čelního skla, bočních a středních
větracích výstupů, výstupů vzduchu na
podlaze a odsávání vzduchu v zadní části
vozidla.
Klimatizace je užitečná ve všech ročních
obdobích, protože odstraňuje vlhkost ze
vzduchu. Aby se systém uchoval v bezvadném
stavu, zapínejte ho nejméně
jedenkrát či dvakrát měsíčně,
na alespoň 5 až 10 min.
Nechte pravidelně provádět výměnu filtrů
(vzduchový filtr a filtr kabiny). Vyžadují-li to
podmínky životního prostředí, vyměňujte je
dvakrát častěji.
P
ři chlazení vzduchu dochází ke kondenzaci
par a nashromážděná voda vytéká pod
vozidlo, proto se pod ním po zastavení může
objevit loužička.
Jestliže zařízení nechladí, nepoužívejte ho
a obraťte se na servisní síť CITROËN.

V otevřené poloze
Pro optimální rozdělení vháněného proudu
teplého a studeného vzduchu je vozidlo
vybaveno: 4 prostředními naklápěcími
difuzory, z nichž 2 mohou být nasměrovány
do stran (vpravo nebo vlevo) směrem
k horní části těla cestujících, a 4 bočními
naklápěcími difuzory, směřujícími vzduch
k cestujícím. Vybavení je doplněno difuzory
směřujícími vzduch k podlaze vozidla.

51
3
ERGONOMIE A KOMFOR
T

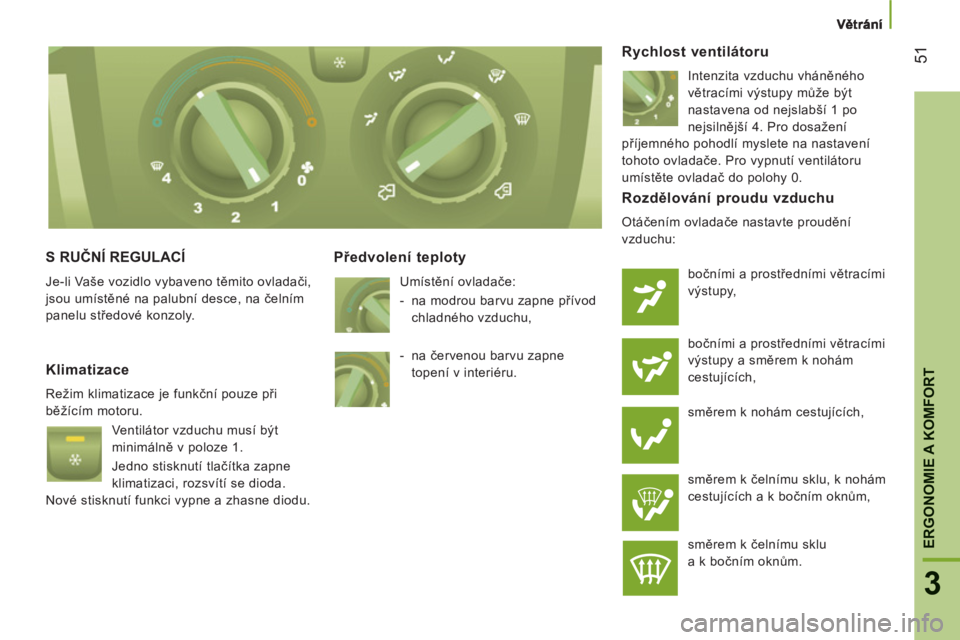

S RUČNÍ REGULACÍ

Je-li Vaše vozidlo vybaveno těmito ovladači,
jsou umístěné na palubní desce, na čelním
panelu středové konzoly.


Předvolení teploty

Umístění ovladače:


- na modrou barvu zapne přívod
chladného vzduchu,
Rychlost ventilátoru
Intenzita vzduchu vháněného
větracími výstupy může být
nastavena od nejslabší 1 po
nejsilnější 4. Pro dosažení
příjemného pohodlí myslete na nastavení
tohoto ovladače. Pro vypnutí ventilátoru
umístěte ovladač do polohy 0.
Klimatizace

Režim klimatizace je funkční pouze při
běžícím motoru.
Ventilátor vzduchu musí být
minimálně v poloze 1.
Jedno stisknutí tlačítka zapne
klimatizaci, rozsvítí se dioda.
Nové stisknutí funkci vypne a zhasne diodu.
Rozdělování proudu vzduchu

Otáčením ovladače nastavte proudění
vzduchu:
bočními a prostředními větracími
výstupy,
bočními a prostředními větracími
výstupy a směrem k nohám
cestujících,
směrem k nohám cestujících,
směrem k čelnímu sklu, k nohám
cestujících a k bočním oknům,
směrem k čelnímu sklu
a k bočním oknům.
- na červenou barvu zapne
topení v interiéru.

Větrání

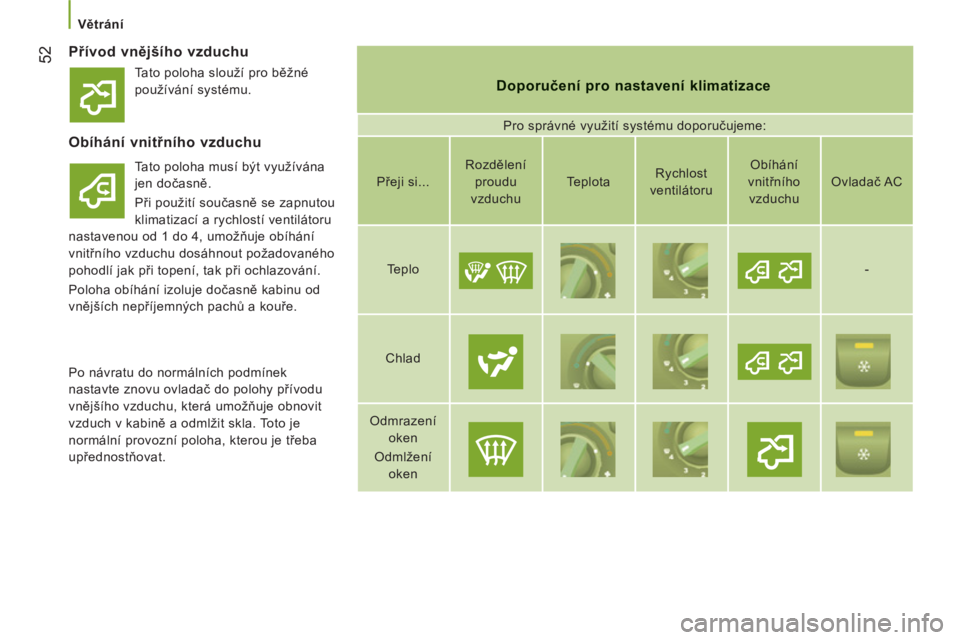

52

Přívod vnějšího vzduchu


Doporučení pro nastavení klimatizace

Pro správné využití systému doporučujeme:


Obíhání vnitřního vzduchu

Tato poloha musí být využívána
jen dočasně.
Při použití současně se zapnutou
klimatizací a rychlostí ventilátoru
nastavenou od 1 do 4, umožňuje obíhání
vnitřního vzduchu dosáhnout požadovaného
pohodlí jak při topení, tak při ochlazování.
Poloha obíhání izoluje dočasně kabinu od
vnějších nepříjemných pachů a kouře.
Přeji si...
Rozdělení
proudu
vzduchu
Teplota
Rychlost
ventilátoru
Obíhání
vnitřního
vzduchu


Ovladač AC

Teplo











-

Chlad














Odmrazení
oken
Odmlžení
oken













Po návratu do normálních podmínek
nastavte znovu ovladač do polohy přívodu
vnějšího vzduchu, která umožňuje obnovit
vzduch v kabině a odmlžit skla. Toto je
normální provozní poloha, kterou je třeba
upřednostňovat. Tato poloha slouží pro běžné
používání systému.

Větrání
53
3
ERGONOMIE A KOMFOR
T
S AUTOMATICKOU REGULACÍ -JEDNOZÓNOVÁ

Je-li Vaše vozidlo vybaveno těmito ovladači,
jsou umístěné na palubní desce, na čelním
panelu středové konzoly. Systém se
vyznačuje svým kontrolním displejem.


Režim AUTO

Zapnutí režimu FULL AUTO
:
stisknutí ovladače AUTO
zapne
všechny funkce systému, což je
potvrzeno zobrazením hlášení
FULL AUTO
. Toto je normální způsob
používání systému automatické klimatizace.
Pomocí pohyblivého prstence okolo ovladače
AUTO nastavte teplotu, která má být
v kabině dosažena, podle rozsahu stupnice:


- HI (high - topení až do úrovně ≈ 32),

- LO (low - chlazení až do úrovně ≈ 16).
Systém řídí rozdělování proudu vzduchu,
rychlost ventilátoru a přívod vnějšího
vzduchu pro zajištění pohodlí odpovídajícího zobrazenému stupni a zaručení dostatečné
obnovy vzduchu v kabině.
Nemusíte již nijak zasahovat.
Kontrolní displej stavu funkcí automatické
klimatizace.
Když je motor v chodu a je zapnutá
klimatizace, zobrazí se tento symbol
a hlášení FULL AUTO
.
Ostatní informace jsou zobrazovány
v závislosti na volbách prováděných uživatelem.
Režim AUTO s osobním nastavením


Některé parametry seřízení mohou
být v režimu AUTO
upraveny:
rozdělení proudu vzduchu,
rychlost ventilátoru, chlazení a
přívod vnějšího vzduchu/obíhání
vnitřního vzduchu.
Na displeji se změní hlášení FULL AUTO
na
AUTO
.
Pro návrat do plně automatické funkce
znovu stiskněte toto tlačítko. Zobrazení na
ovládacím panelu přejde z nápisu AUTO
na
hlášení FULL AUTO
.
Pokud se po ručním seřízení systému nedaří
udržet zvolený stupeň teploty klimatizace,
teplota bliká a nápis AUTO
se sposléze
smaže. Stiskněte tlačítko AUTO
pro návrat k
automatickému seřízení.
Vypnutí chlazení vzduchu

Stisknutí tohoto ovladače vypne
funkce chlazení vzduchu.
Sněhová vločka na displeji
zhasne.
Úplné vypnutí

Stisknutí tohoto ovladače zastaví
chod systému. Dioda a displej
zhasnou.

Větrání
54

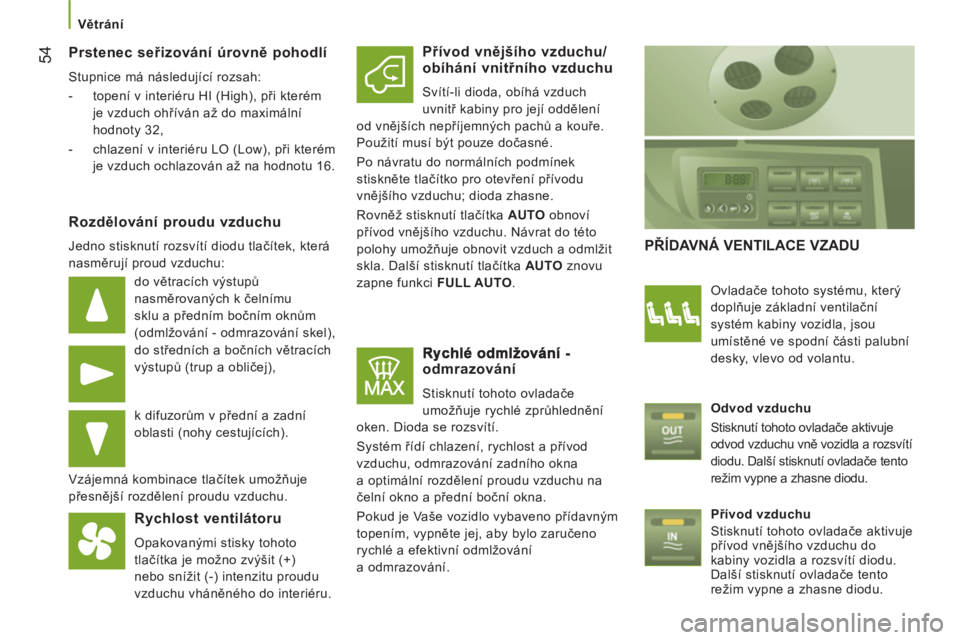

Prstenec seřizování úrovně pohodlí

Stupnice má následující rozsah:


- topení v interiéru HI (High), při kterém
je vzduch ohříván až do maximální
hodnoty 32,

- chlazení v interiéru LO (Low), při kterém
je vzduch ochlazován až na hodnotu 16.



Rozdělování proudu vzduchu

Jedno stisknutí rozsvítí diodu tlačítek, která
nasměrují proud vzduchu:
do větracích výstupů
nasměrovaných k čelnímu
sklu a předním bočním oknům
(odmlžování - odmrazování skel),
do středních a bočních větracích
výstupů (trup a obličej),
k difuzorům v přední a zadní
oblasti (nohy cestujících).
Vzájemná kombinace tlačítek umožňuje
přesnější rozdělení proudu vzduchu.


Rychlost ventilátoru

Opakovanými stisky tohoto
tlačítka je možno zvýšit (+)
nebo snížit (-) intenzitu proudu
vzduchu vháněného do interiéru.
Přívod vnějšího vzduchu/obíhání vnitřního vzduchu

Svítí-li dioda, obíhá vzduch
uvnitř kabiny pro její oddělení
od vnějších nepříjemných pachů a kouře.
Použití musí být pouze dočasné.
Po návratu do normálních podmínek
stiskněte tlačítko pro otevření přívodu
vnějšího vzduchu; dioda zhasne.
Rovněž stisknutí tlačítka AUTO
obnoví
přívod vnějšího vzduchu. Návrat do této
polohy umožňuje obnovit vzduch a odmlžit
skla. Další stisknutí tlačítka AUTO
znovu
zapne funkci FULL AUTO
.
odmrazování

Stisknutí tohoto ovladače
umožňuje rychlé zprůhlednění
oken. Dioda se rozsvítí.
Systém řídí chlazení, rychlost a přívod
vzduchu, odmrazování zadního okna
a optimální rozdělení proudu vzduchu na
čelní okno a přední boční okna.
Pokud je Vaše vozidlo vybaveno přídavným
topením, vypněte jej, aby bylo zaručeno
rychlé a efektivní odmlžování
a odmrazování.

PŘÍDAVNÁ VENTILACE VZADU


Ovladače tohoto systému, který
doplňuje základní ventilační
systém kabiny vozidla, jsou
umístěné ve spodní části palubní
desky, vlevo od volantu.

Odvod vzduchu
Stisknutí tohoto ovladače aktivuje
odvod vzduchu vně vozidla a rozsvítí
diodu. Další stisknutí ovladače tento
režim vypne a zhasne diodu.

Přívod vzduchu

Stisknutí tohoto ovladače aktivuje
přívod vnějšího vzduchu do
kabiny vozidla a rozsvítí diodu.
Další stisknutí ovladače tento
režim vypne a zhasne diodu.

Větrání
55
3
ERGONOMIE A KOMFOR
T

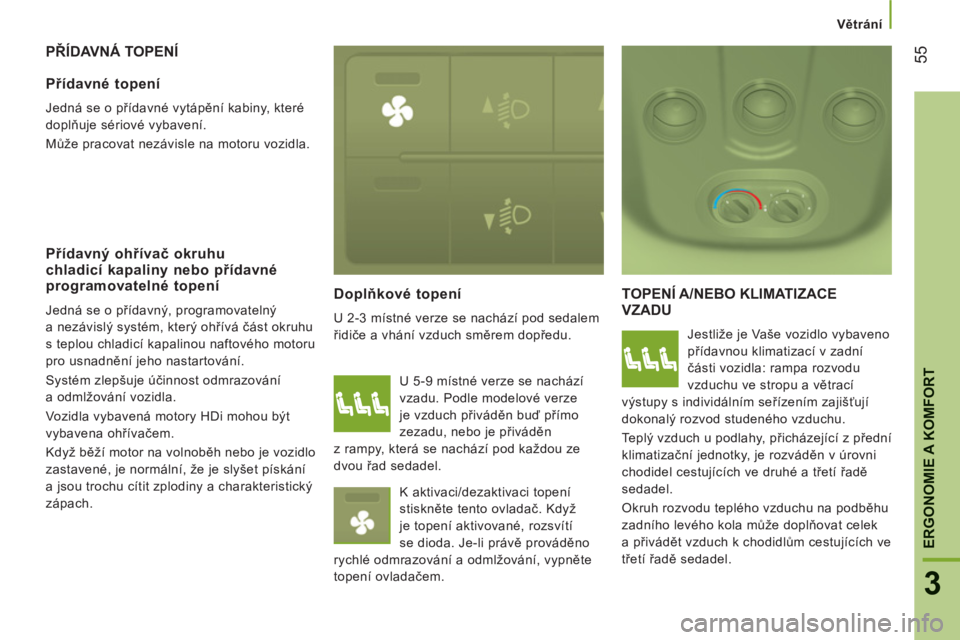

PŘÍDAVNÁ TOPENÍ

Doplňkové topen
í

U 2-3 místné verze se nachází pod sedalem
řidiče a vhání vzduch směrem dopředu.
TOPENÍ A/NEBO KLIMATIZACE VZADU

Jestliže je Vaše vozidlo vybaveno
přídavnou klimatizací v zadní
části vozidla: rampa rozvodu
vzduchu ve stropu a větrací
výstupy s individálním seřízením zajišťují
dokonalý rozvod studeného vzduchu.
Teplý vzduch u podlahy, přicházející z přední
klimatizační jednotky, je rozváděn v úrovni
chodidel cestujících ve druhé a třetí řadě
sedadel.
Okruh rozvodu teplého vzduchu na podběhu
zadního levého kola může doplňovat celek
a přivádět vzduch k chodidlům cestujících ve
třetí řadě sedadel.
Přídavné topení

Jedná se o přídavné vytápění kabiny, které
doplňuje sériové vybavení.
Může pracovat nezávisle na motoru vozidla.
Přídavný ohřívač okruhu chladicí kapaliny nebo přídavné programovatelné topení

Jedná se o přídavný, programovatelný
a nezávislý systém, který ohřívá část okruhu
s teplou chladicí kapalinou naftového motoru
pro usnadnění jeho nastartování.
Systém zlepšuje účinnost odmrazování
a odmlžování vozidla.
Vozidla vybavená motory HDi mohou být
vybavena ohřívačem.
Když běží motor na volnoběh nebo je vozidlo
zastavené, je normální, že je slyšet pískání
a jsou trochu cítit zplodiny a charakteristický
zápach. U 5-9 místné verze se nachází
vzadu. Podle modelové verze
je vzduch přiváděn buď přímo
zezadu, nebo je přiváděn
z rampy, která se nachází pod každou ze
dvou řad sedadel.
K aktivaci/dezaktivaci topení
stiskněte tento ovladač. Když
je topení aktivované, rozsvítí
se dioda. Je-li právě prováděno
rychlé odmrazování a odmlžování, vypněte
topení ovladačem.

Větrání
56

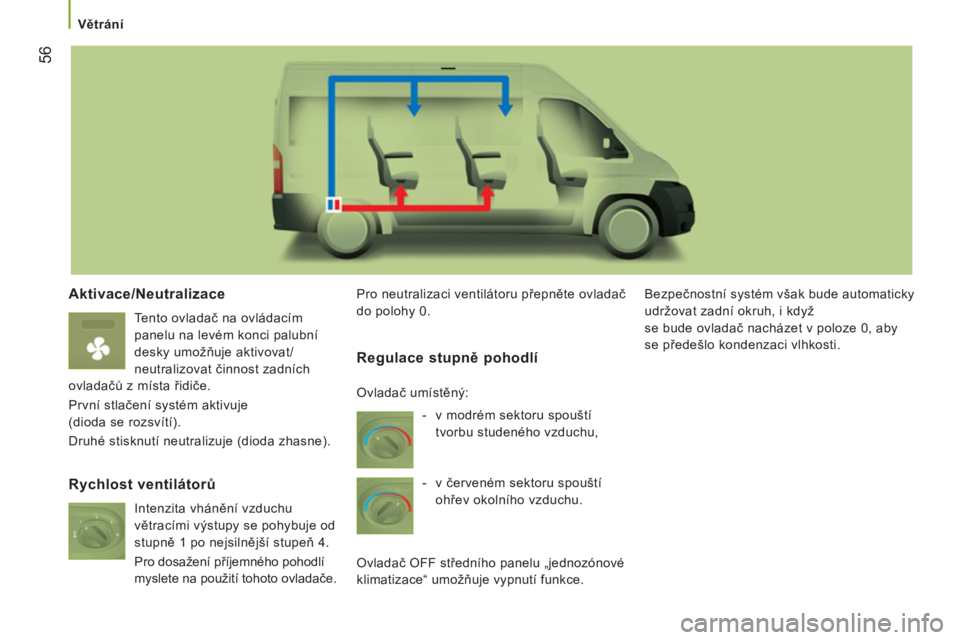

Aktivace/Neutralizace

Tento ovladač na ovládacím
panelu na levém konci palubní
desky umožňuje aktivovat/
neutralizovat činnost zadních
ovladačů z místa řidiče.
První stlačení systém aktivuje
(dioda se rozsvítí).
Druhé stisknutí neutralizuje (dioda zhasne). Pro neutralizaci ventilátoru přepněte ovladač
do polohy 0. Bezpečnostní systém však bude automaticky
udržovat zadní okruh, i když
se bude ovladač nacházet v poloze 0, aby
se předešlo kondenzaci vlhkosti.


Rychlost ventilátorů

Intenzita vhánění vzduchu
větracími výstupy se pohybuje od
stupně 1 po nejsilnější stupeň 4.

Pro dosažení příjemného pohodlí
myslete na použití tohoto ovladače.
Regulace stupně pohodlí



- v modrém sektoru spouští
tvorbu studeného vzduchu,

- v červeném sektoru spouští
ohřev okolního vzduchu.
Ovladač OFF středního panelu „jednozónové
klimatizace“ umožňuje vypnutí funkce. Ovladač umístěný:

Větrání
57
3
ERGONOMIE A KOMFOR
T

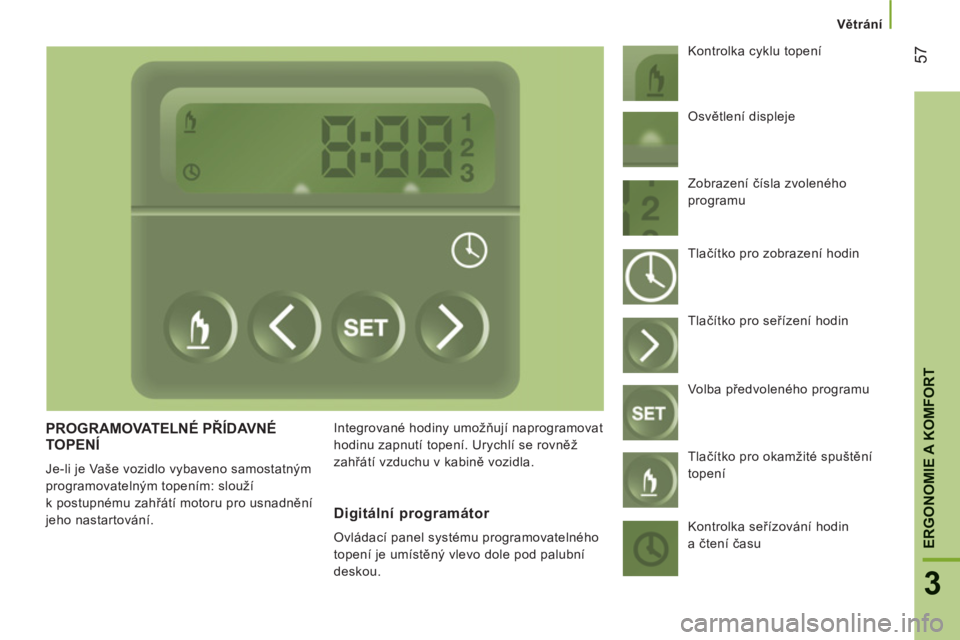

PROGRAMOVATELNÉ PŘÍDAVNÉTOPENÍ

Je-li je Vaše vozidlo vybaveno samostatným
programovatelným topením: slouží
k postupnému zahřátí motoru pro usnadnění
jeho nastartování. Integrované hodiny umožňují naprogramovat
hodinu zapnutí topení. Urychlí se rovněž
zahřátí vzduchu v kabině vozidla. Kontrolka cyklu topení


Digitální programátor

Ovládací panel systému programovatelného
topení je umístěný vlevo dole pod palubní
deskou. Osvětlení displeje
Zobrazení čísla zvoleného
programu
Tlačítko pro zobrazení hodin
Tlačítko pro seřízení hodin
Volba předvoleného programu
Tlačítko pro okamžité spuštění
topení
Kontrolka seřízování hodin
a čtení času

Větrání
58

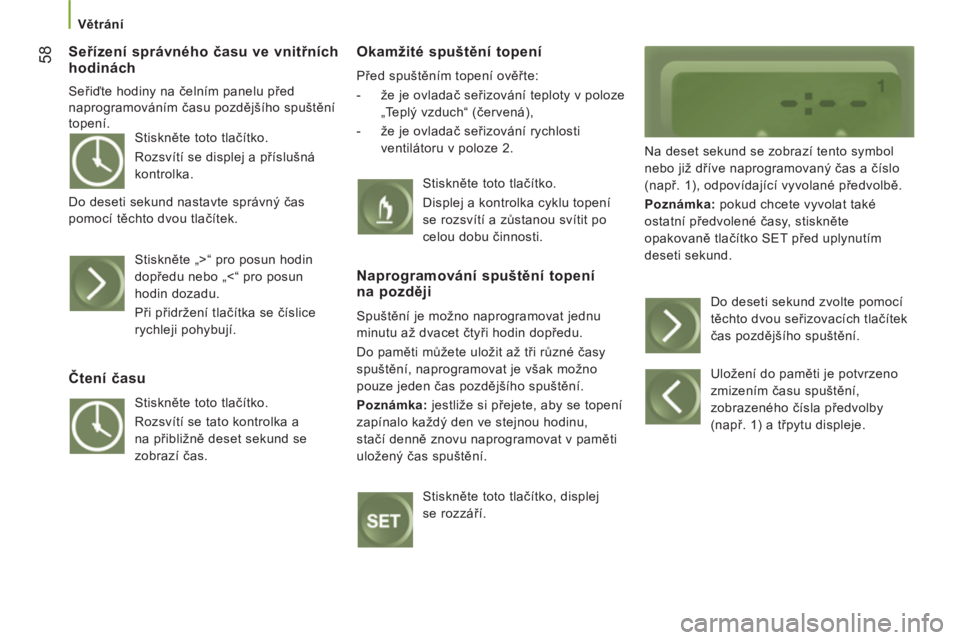

Seřízení správného času ve vnitřních
hodinách
Seřiďte hodiny na čelním panelu před
naprogramováním času pozdějšího spuštění
topení.
Okamžité spuštění topení

Před spuštěním topení ověřte:


- že je ovladač seřizování teploty v poloze
„Teplý vzduch“ (červená),

- že je ovladač seřizování rychlosti
ventilátoru v poloze 2.
Na deset sekund se zobrazí tento symbol
nebo již dříve naprogramovaný čas a číslo
(např. 1), odpovídající vyvolané předvolbě.
Poznámka: pokud chcete vyvolat také
ostatní předvolené časy, stiskněte
opakovaně tlačítko SET před uplynutím
deseti sekund. Stiskněte toto tlačítko.
Rozsvítí se displej a příslušná
kontrolka.
Do deseti sekund nastavte správný čas
pomocí těchto dvou tlačítek.
Stiskněte „>“ pro posun hodin
dopředu nebo „<“ pro posun
hodin dozadu.
Při přidržení tlačítka se číslice
rychleji pohybují.


Čtení času

Stiskněte toto tlačítko.
Rozsvítí se tato kontrolka a
na přibližně deset sekund se
zobrazí čas. Stiskněte toto tlačítko.
Displej a kontrolka cyklu topení
se rozsvítí a zůstanou svítit po
celou dobu činnosti.
Naprogramování spuštění topenína později

Spuštění je možno naprogramovat jednu
minutu až dvacet čtyři hodin dopředu.
Do paměti můžete uložit až tři různé časy
spuštění, naprogramovat je však možno
pouze jeden čas pozdějšího spuštění.
Poznámka: jestliže si přejete, aby se topení
zapínalo každý den ve stejnou hodinu,
stačí denně znovu naprogramovat v paměti
uložený čas spuštění.
Stiskněte toto tlačítko, displej
se rozzáří. Do deseti sekund zvolte pomocí
těchto dvou seřizovacích tlačítek
čas pozdějšího spuštění.
Uložení do paměti je potvrzeno
zmizením času spuštění,
zobrazeného čísla předvolby
(např. 1) a třpytu displeje.
