CITROEN JUMPER 2013 Instrukcja obsługi (in Polish)

59
3
ERGONOMIA I KOMFOR
T

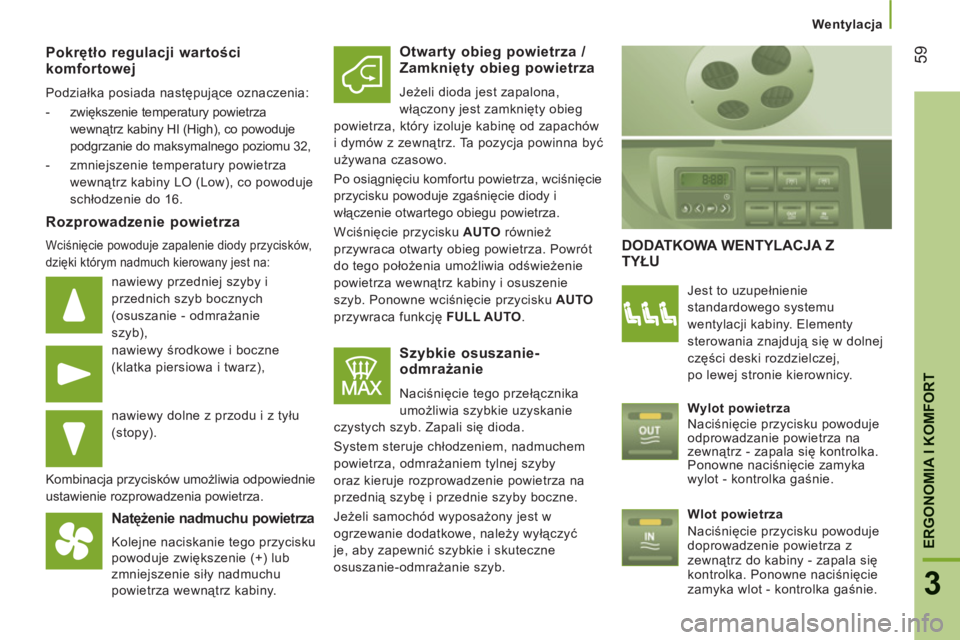

Wentylacja
Pokrętło regulacji wartości komfortowej

Podziałka posiada następujące oznaczenia:


- zwiększenie temperatury powietrza
wewnątrz kabiny HI (High), co powoduje
podgrzanie do maksymalnego poziomu 32,

- zmniejszenie temperatury powietrza
wewnątrz kabiny LO (Low), co powoduje
schłodzenie do 16.

Rozprowadzenie powietrza

Wciśnięcie powoduje zapalenie diody przycisków,
dzięki którym nadmuch kierowany jest na:

nawiewy przedniej szyby i
przednich szyb bocznych
(osuszanie - odmrażanie
szyb),
nawiewy środkowe i boczne
(klatka piersiowa i twarz),
nawiewy dolne z przodu i z tyłu
(stopy).
Kombinacja przycisków umożliwia odpowiednie
ustawienie rozprowadzenia powietrza.
Natężenie nadmuchu powietrza

Kolejne naciskanie tego przycisku
powoduje zwiększenie (+) lub
zmniejszenie siły nadmuchu
powietrza wewnątrz kabiny.


Otwarty obieg powietrza / Zamknięty obieg powietrza

Jeżeli dioda jest zapalona,
włączony jest zamknięty obieg
powietrza, który izoluje kabinę od zapachów
i dymów z zewnątrz. Ta pozycja powinna być
używana czasowo.
Po osiągnięciu komfortu powietrza, wciśnięcie
przycisku powoduje zgaśnięcie diody i
włączenie otwartego obiegu powietrza.
Wciśnięcie przycisku AUTO
również
przywraca otwarty obieg powietrza. Powrót
do tego położenia umożliwia odświeżenie
powietrza wewnątrz kabiny i osuszenie
szyb. Ponowne wciśnięcie przycisku AUTO
przywraca funkcję FULL AUTO
.


Szybkie osuszanie-
odmrażanie
Naciśnięcie tego przełącznika
umożliwia szybkie uzyskanie
czystych szyb. Zapali się dioda.
System steruje chłodzeniem, nadmuchem
powietrza, odmrażaniem tylnej szyby
oraz kieruje rozprowadzenie powietrza na
przednią szybę i przednie szyby boczne.
Jeżeli samochód wyposażony jest w
ogrzewanie dodatkowe, należy wyłączyć
je, aby zapewnić szybkie i skuteczne
osuszanie-odmrażanie szyb.
DODATKOWA WENTYLACJA ZTYŁU


Jest to uzupełnienie
standardowego systemu
wentylacji kabiny. Elementy
sterowania znajdują się w dolnej
części deski rozdzielczej,
po lewej stronie kierownicy.

Wylot powietrza

Naciśnięcie przycisku powoduje
odprowadzanie powietrza na
zewnątrz - zapala się kontrolka.
Ponowne naciśnięcie zamyka
wylot - kontrolka gaśnie.

Wlot powietrza

Naciśnięcie przycisku powoduje
doprowadzenie powietrza z
zewnątrz do kabiny - zapala się
kontrolka. Ponowne naciśnięcie
zamyka wlot - kontrolka gaśnie.

Wentylacja

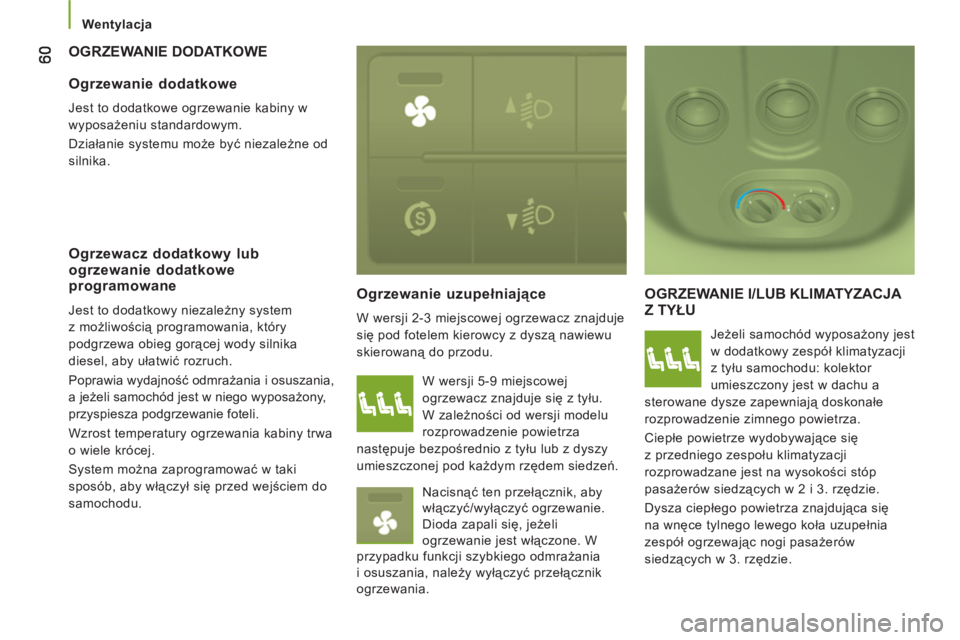

OGRZEWANIE DODATKOWE
Ogrzewanie uzupełniające

W wersji 2-3 miejscowej ogrzewacz znajduje
się pod fotelem kierowcy z dyszą nawiewu
skierowaną do przodu.

OGRZEWANIE I/LUB KLIMATYZACJA Z TYŁU

Jeżeli samochód wyposażony jest
w dodatkowy zespół klimatyzacji
z tyłu samochodu: kolektor
umieszczony jest w dachu a
sterowane dysze zapewniają doskonałe
rozprowadzenie zimnego powietrza.
Ciepłe powietrze wydobywające się
z przedniego zespołu klimatyzacji
rozprowadzane jest na wysokości stóp
pasażerów siedzących w 2 i 3. rzędzie.
Dysza ciepłego powietrza znajdująca się
na wnęce tylnego lewego koła uzupełnia
zespół ogrzewając nogi pasażerów
siedzących w 3. rzędzie.


Ogrzewanie dodatkowe

Jest to dodatkowe ogrzewanie kabiny w
wyposażeniu standardowym.
Działanie systemu może być niezależne od
silnika.


Ogrzewacz dodatkowy lub
ogrzewanie dodatkoweprogramowane
Jest to dodatkowy niezależny system
z możliwością programowania, który
podgrzewa obieg gorącej wody silnika
diesel, aby ułatwić rozruch.
Poprawia wydajność odmrażania i osuszania,
a jeżeli samochód jest w niego wyposażony,
przyspiesza podgrzewanie foteli.
Wzrost temperatury ogrzewania kabiny trwa
o wiele krócej.
System można zaprogramować w taki
sposób, aby włączył się przed wejściem do
samochodu. W wersji 5-9 miejscowej
ogrzewacz znajduje się z tyłu.
W zależności od wersji modelu
rozprowadzenie powietrza
następuje bezpośrednio z tyłu lub z dyszy
umieszczonej pod każdym rzędem siedzeń.
Nacisnąć ten przełącznik, aby
włączyć/wyłączyć ogrzewanie.
Dioda zapali się, jeżeli
ogrzewanie jest włączone. W
przypadku funkcji szybkiego odmrażania
i osuszania, należy wyłączyć przełącznik
ogrzewania.

61
3
ERGONOMIA I KOMFOR
T


Wentylacja
Włączenie / Wyłączenie

Ten przełącznik znajdujący się
na panelu na lewej krawędzi
deski rozdzielczej umożliwia
kierowcy włączenie/wyłączenie
pokręteł z tyłu.

Pierwsze naciśnięcie włącza (zapala się dioda).

Drugie naciśnięcie wyłącza (dioda gaśnie). Aby wyłączyć nawiew, należy ustawić
pokrętło w położeniu 0. Pomimo tego utrzymuje się automatyczna
wentylacja tylnego obiegu, nawet jeżeli
przełącznik jest ustawiony na 0, aby nie
dopuścić do zaparowania szyb.
Natężenie nawiewu

Siła nawiewu powietrza może
być regulowana od 1 do
najsilniejszego 4.
Aby osiągnąć optymalny komfort obiegu
powietrza, należy odpowiednio ustawić pokrętło.


Regulacja wartości komfortu



- na kolor niebieski, włącza
chłodzenie,

- na kolor czerwony, włącza
ogrzewanie powietrza w
kabinie.
Przełącznik OFF na panelu czołowym
"Jednostrefowej" wyłącza funkcję. Przełącznik ustawiony:

62


Wentylacja

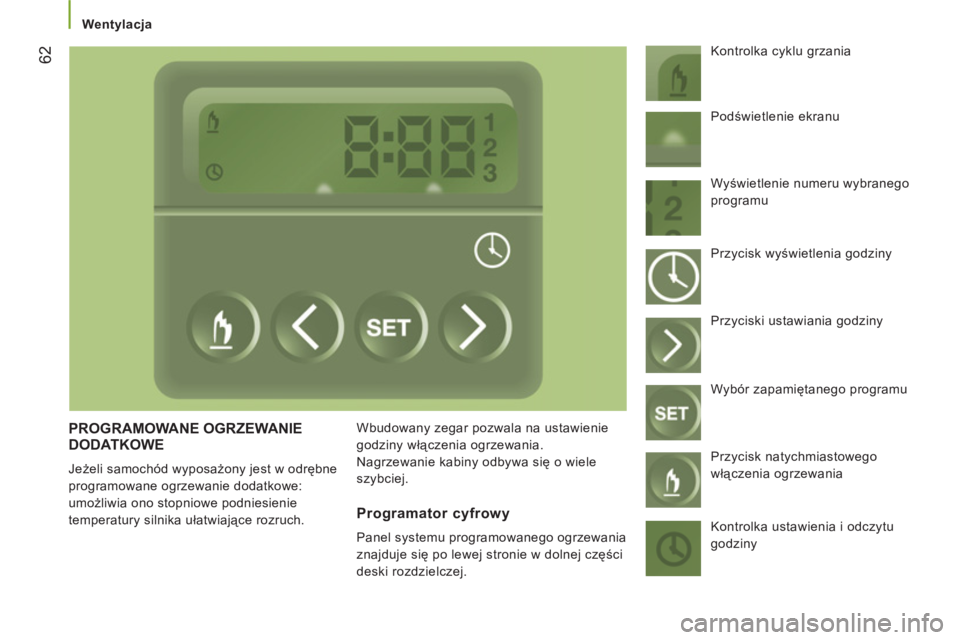

PROGRAMOWANE OGRZEWANIE DODATKOWE

Jeżeli samochód wyposażony jest w odrębne
programowane ogrzewanie dodatkowe:
umożliwia ono stopniowe podniesienie
temperatury silnika ułatwiające rozruch. Wbudowany zegar pozwala na ustawienie
godziny włączenia ogrzewania.
Nagrzewanie kabiny odbywa się o wiele
szybciej. Kontrolka cyklu grzania
Programator cyfrowy

Panel systemu programowanego ogrzewania
znajduje się po lewej stronie w dolnej części
deski rozdzielczej. Podświetlenie ekranu
Wyświetlenie numeru wybranego
programu
Przycisk wyświetlenia godziny
Przyciski ustawiania godziny
Wybór zapamiętanego programu
Przycisk natychmiastowego
włączenia ogrzewania
Kontrolka ustawienia i odczytu
godziny

63
3
ERGONOMIA I KOMFOR
T


Wentylacja

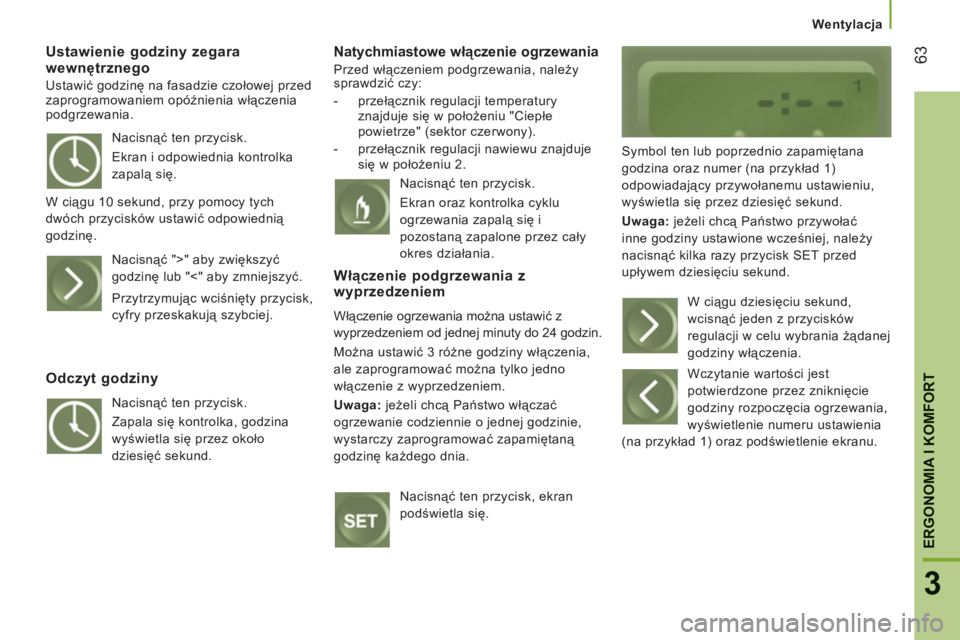

Ustawienie godziny zegara wewnętrznego

Ustawić godzinę na fasadzie czołowej przed
zaprogramowaniem opóźnienia włączenia
podgrzewania.
Natychmiastowe włączenie ogrzewania

Przed włączeniem podgrzewania, należy
sprawdzić czy:


- przełącznik regulacji temperatury
znajduje się w położeniu "Ciepłe
powietrze" (sektor czerwony).

- przełącznik regulacji nawiewu znajduje
się w położeniu 2. Symbol ten lub poprzednio zapamiętana
godzina oraz numer (na przykład 1)
odpowiadający przywołanemu ustawieniu,
wyświetla się przez dziesięć sekund.
Uwaga: jeżeli chcą Państwo przywołać
inne godziny ustawione wcześniej, należy
nacisnąć kilka razy przycisk SET przed
upływem dziesięciu sekund. Nacisnąć ten przycisk.
Ekran i odpowiednia kontrolka
zapalą się.
W ciągu 10 sekund, przy pomocy tych
dwóch przycisków ustawić odpowiednią
godzinę.
Nacisnąć ">" aby zwiększyć
godzinę lub "<" aby zmniejszyć.
Przytrzymując wciśnięty przycisk,
cyfry przeskakują szybciej.
Odczyt godziny

Nacisnąć ten przycisk.
Zapala się kontrolka, godzina
wyświetla się przez około
dziesięć sekund. Nacisnąć ten przycisk.
Ekran oraz kontrolka cyklu
ogrzewania zapalą się i
pozostaną zapalone przez cały
okres działania.

Włączenie podgrzewania z
wyprzedzeniem
Włączenie ogrzewania można ustawić z
wyprzedzeniem od jednej minuty do 24 godzin.
Można ustawić 3 różne godziny włączenia,
ale zaprogramować można tylko jedno
włączenie z wyprzedzeniem.
Uwaga: jeżeli chcą Państwo włączać
ogrzewanie codziennie o jednej godzinie,
wystarczy zaprogramować zapamiętaną
godzinę każdego dnia.
Nacisnąć ten przycisk, ekran
podświetla się. W ciągu dziesięciu sekund,
wcisnąć jeden z przycisków
regulacji w celu wybrania żądanej
godziny włączenia.
Wczytanie wartości jest
potwierdzone przez zniknięcie
godziny rozpoczęcia ogrzewania,
wyświetlenie numeru ustawienia
(na przykład 1) oraz podświetlenie ekranu.

Wentylacja

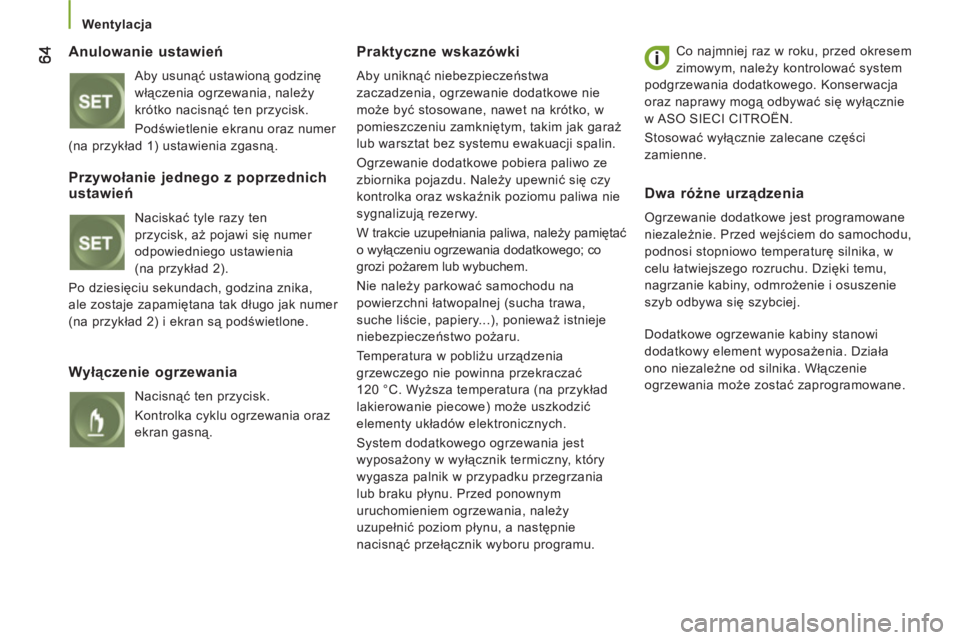

Anulowanie ustawień

Aby usunąć ustawioną godzinę
włączenia ogrzewania, należy
krótko nacisnąć ten przycisk.
Podświetlenie ekranu oraz numer
(na przykład 1) ustawienia zgasną.
Praktyczne wskazówki

Aby uniknąć niebezpieczeństwa
zaczadzenia, ogrzewanie dodatkowe nie
może być stosowane, nawet na krótko, w
pomieszczeniu zamkniętym, takim jak garaż
lub warsztat bez systemu ewakuacji spalin.
Ogrzewanie dodatkowe pobiera paliwo ze
zbiornika pojazdu. Należy upewnić się czy
kontrolka oraz wskaźnik poziomu paliwa nie
sygnalizują rezerwy.
W trakcie uzupełniania paliwa, należy pamiętać
o wyłączeniu ogrzewania dodatkowego; co
grozi pożarem lub wybuchem.
Nie należy parkować samochodu na
powierzchni łatwopalnej (sucha trawa,
suche liście, papiery...), ponieważ istnieje
niebezpieczeństwo pożaru.
Temperatura w pobliżu urządzenia
grzewczego nie powinna przekraczać
120 °C. Wyższa temperatura (na przykład
lakierowanie piecowe) może uszkodzić
elementy układów elektronicznych.
System dodatkowego ogrzewania jest
wyposażony w wyłącznik termiczny, który
wygasza palnik w przypadku przegrzania
lub braku płynu. Przed ponownym
uruchomieniem ogrzewania, należy
uzupełnić poziom płynu, a następnie
nacisnąć przełącznik wyboru programu. Co najmniej raz w roku, przed okresem
zimowym, należy kontrolować system
podgrzewania dodatkowego. Konserwacja
oraz naprawy mogą odbywać się wyłącznie
w ASO SIECI CITROËN.
Stosować wyłącznie zalecane części
zamienne.


Przywołanie jednego z poprzednich ustawień

Naciskać tyle razy ten
przycisk, aż pojawi się numer
odpowiedniego ustawienia
(na przykład 2).
Po dziesięciu sekundach, godzina znika,
ale zostaje zapamiętana tak długo jak numer
(na przykład 2) i ekran są podświetlone.


Wyłączenie ogrzewania

Nacisnąć ten przycisk.
Kontrolka cyklu ogrzewania oraz
ekran gasną.


Dwa różne urządzenia

Ogrzewanie dodatkowe jest programowane
niezależnie. Przed wejściem do samochodu,
podnosi stopniowo temperaturę silnika, w
celu łatwiejszego rozruchu. Dzięki temu,
nagrzanie kabiny, odmrożenie i osuszenie
szyb odbywa się szybciej.
Dodatkowe ogrzewanie kabiny stanowi
dodatkowy element wyposażenia. Działa
ono niezależne od silnika. Włączenie
ogrzewania może zostać zaprogramowane.

65
3
ERGONOMIA I KOMFOR
T

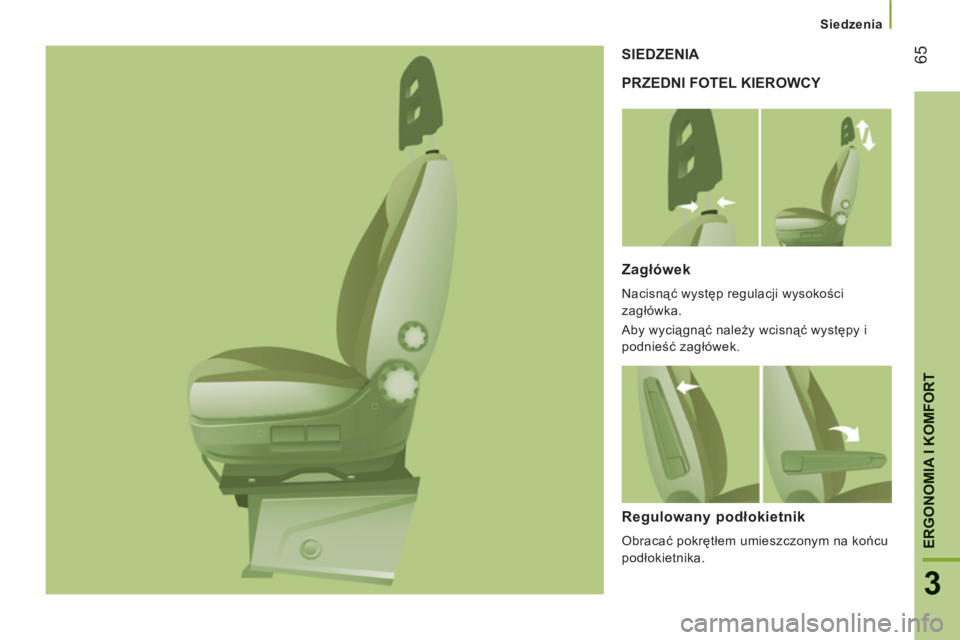

Siedzenia
PRZEDNI FOTEL KIEROWCY SIEDZENI
A
Za
główek

Nacisnąć występ regulacji wysokości
zagłówka.
Aby wyciągnąć należy wcisnąć występy i
podnieść zagłówek.
Regulowany podłokietnik

Obracać pokrętłem umieszczonym na końcu
podłokietnika.

Siedzenia



Regulacja lędźwiowa

Obracać pokrętłem.
Regulacja wysokości siedziska

Podnieść uchwyt 1
w celu podniesienia
lub opuszczenia przedniej części fotela.
Podnieść uchwyt 2
w celu podniesienia
lub opuszczenia tylnej części fotela.


Fotel ogrzewany

Ten przełącznik umożliwia włączenie i
wyłączenie automatycznego ogrzewania fotela.


Siedzenie ze zmienną amortyzacją

Jeżeli samochód jest wyposażony, obracać
pokrętłem, w celu dostosowania amortyzacji
w zależności od ciężaru kierowcy.

Pochylenie oparcia

Obracać pokrętłem w celu regulacji
pochylenia oparcia.
Wzdłużna

Podnieść drążek, umieszczony pod
siedziskiem i wyregulować położenie fotela.


Fotel obrotowy

Jeżeli fotel posiada tę funkcję można go
obrócić o 180° po naciśnięciu przycisku.

67
3
ERGONOMIA I KOMFOR
T


Siedzenia
KANAPA PRZEDNIA Z 2 MIEJSCAMI

Kanapa posiada dwa pasy bezpieczeństwa.
Uchwyt

Umieszczony jest nad środkowym fotelem
pasażera.
Stolik do pisania

Oparcie środkowego fotela może zostać
pochylone do położenia stolik.
Pociągnąć za rączkę umieszczoną w górnej
częsci poduszki oparcia.

68

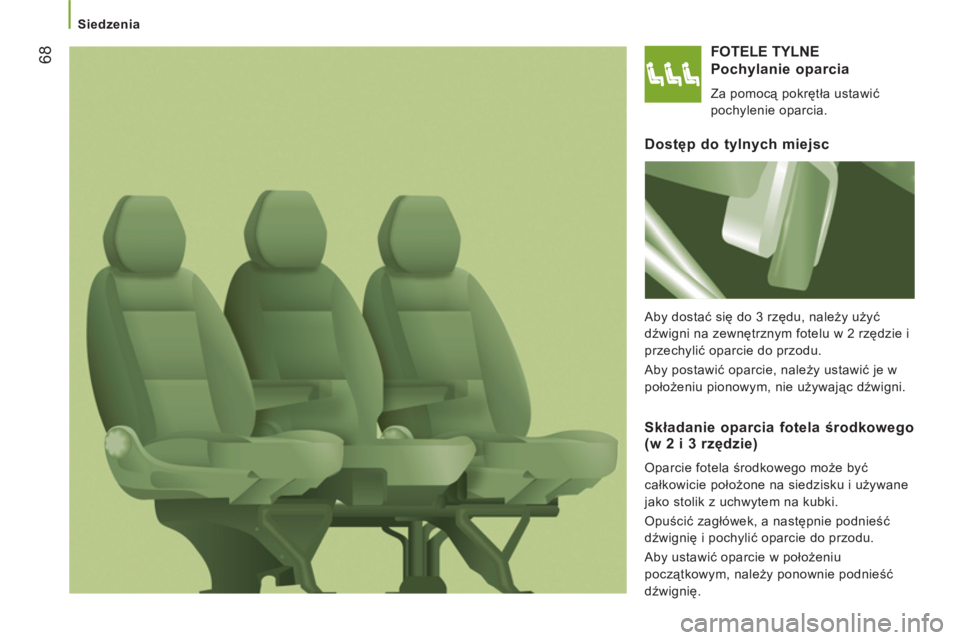

Siedzenia


FOTELE TYLNE

Poch
ylanie oparcia

Za pomocą pokrętła ustawić
pochylenie oparcia.

Dostęp do tylnych miejsc

Aby dostać się do 3 rzędu, należy użyć
dźwigni na zewnętrznym fotelu w 2 rzędzie i
przechylić oparcie do przodu.
Aby postawić oparcie, należy ustawić je w
położeniu pionowym, nie używając dźwigni.


Składanie oparcia fotela środkowego
(w 2 i 3 rzędzie)

Oparcie fotela środkowego może być
całkowicie położone na siedzisku i używane
jako stolik z uchwytem na kubki.
Opuścić zagłówek, a następnie podnieść
dźwignię i pochylić oparcie do przodu.
Aby ustawić oparcie w położeniu
początkowym, należy ponownie podnieść
dźwignię.
