CITROEN JUMPER 2014 Betriebsanleitungen (in German)

1
BEDIENUN
G
9


Kurzanleitung


Mittelkonsole


1.
Autoradio

2.
manuelle Klimaanlage

3.
herausnehmbarer Aschenbecher

4.
Zigarettenanzünder
5.
12-V-Zubehörsteckdose
(max. 180 W)

6.
Dynamisches Stabilitätsprogramm
(ASR) / Traktions-Kontroll-System.

7.
Zentralentriegelung der Türen und des
Laderaums
8.
Zentralverriegelung / Kontrollleuchte
der Alarmanlage

9.
Warnblinkanlage

10.
Nebelschlussleuchten

11 .
Nebelscheinwerfer

12.
Abtauen / Beschlag entfernen

13.
Schalthebel

3
10


Kurzanleitung


RICHTIG SITZEN


65


Einstellungen des Fahrersitzes
Längsverstellung Höhenverstellung Neigungsverstellung der Rückenlehne
Lendenstütze Sitzheizung Sitz mit variabler Federung

523
5
1
BEDIENUN
G
11


Kurzanleitung

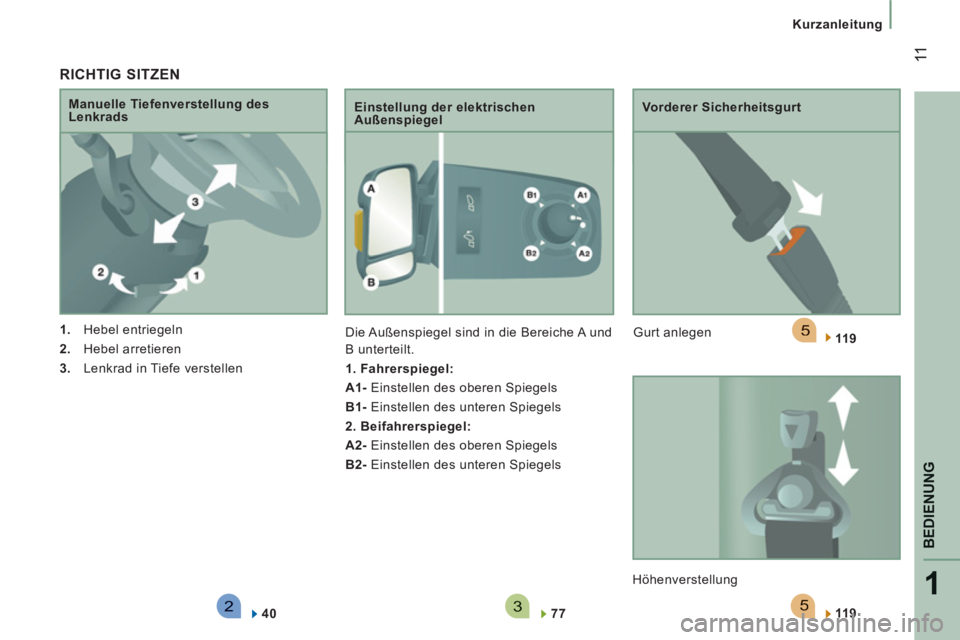

RICHTIG SITZEN



1.
Hebel entriegeln

2.
Hebel arretieren

3.
Lenkrad in Tiefe verstellen
Manuelle Tiefenverstellung des
Lenkrads
Einstellung der elektrischen
Außenspiegel
Die Außenspiegel sind in die Bereiche A und
B unterteilt.

1. Fahrerspiegel:

A1-
Einstellen des oberen Spiegels

B1-
Einstellen des unteren Spiegels

2. Beifahrerspiegel:

A2-
Einstellen des oberen Spiegels

B2-
Einstellen des unteren Spiegels

40

77

Vorderer Sicherheitsgurt
Gurt anlegen
Höhenverstellung

11 9


11 9

33
12


Kurzanleitung

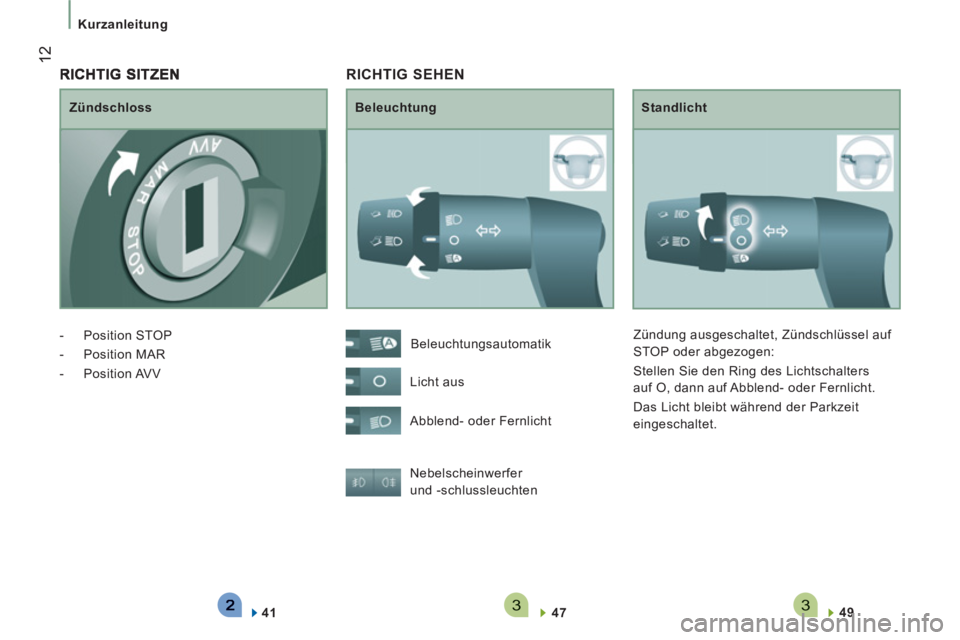

RICHTIG SEHEN


Beleuchtung
Standlicht
Nebelscheinwerfer
und -schlussleuchten

47

49

Beleuchtungsautomatik
Licht aus
Abblend- oder Fernlicht Zündung ausgeschaltet, Zündschlüssel auf
STOP oder abgezogen:
Stellen Sie den Ring des Lichtschalters
auf O, dann auf Abblend- oder Fernlicht.
Das Licht bleibt während der Parkzeit
eingeschaltet.
Zündschloss


- Position STOP

- Position MAR

- Position AVV

41

3331
BEDIENUN
G
13


Kurzanleitung


50



Scheibenwaschanlage

Ziehen Sie den Hebel zu sich heran: Die
Scheibenwaschanlage wird aktiviert und die
Scheibenwischer führen mehrere Wischbewegungen aus.

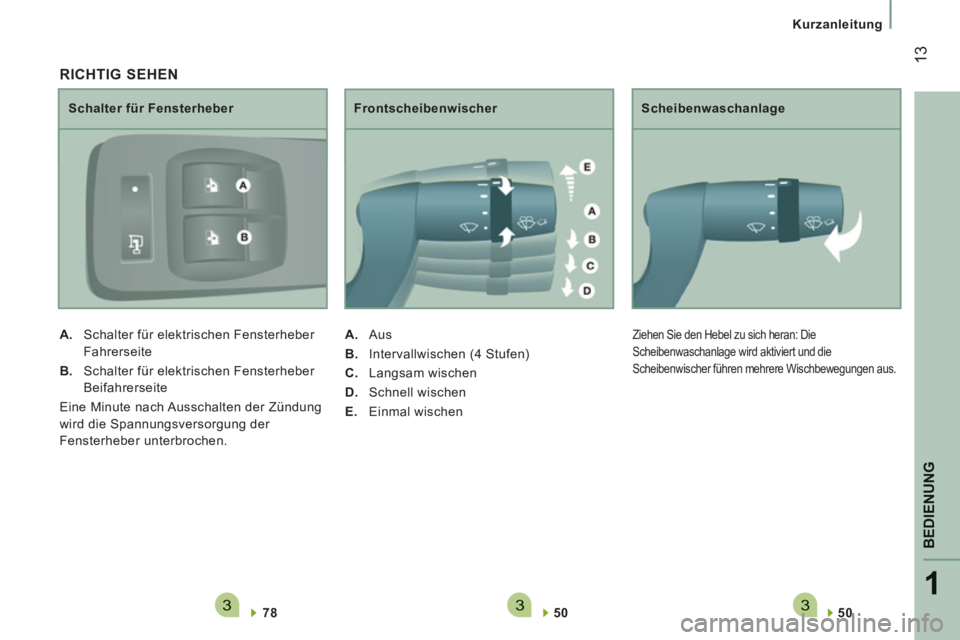

RICHTIG SEHEN


78

Schalter für Fensterheber


A.
Schalter für elektrischen Fensterheber
Fahrerseite

B.
Schalter für elektrischen Fensterheber
Beifahrerseite
Eine Minute nach Ausschalten der Zündung
wird die Spannungsversorgung der
Fensterheber unterbrochen.

50

Frontscheibenwischer


A.
Aus

B.
Intervallwischen (4 Stufen)

C.
Langsam wischen

D.
Schnell wischen

E.
Einmal wischen

14


Kurzanleitung

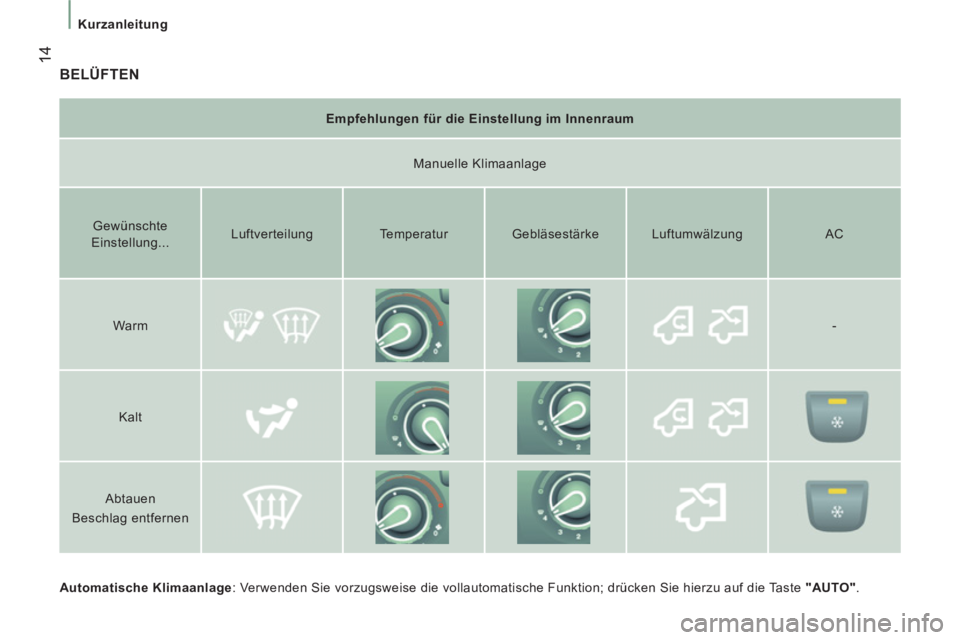

BELÜFTEN


Automatische Klimaanlage
: Verwenden Sie vorzugsweise die vollautomatische Funktion; drücken Sie hierzu auf die Taste "AUTO"
.

Empfehlungen für die Einstellung im Innenraum

Manuelle Klimaanlage

Gewünschte
Einstellung...
Luftverteilung
Temperatur
Gebläsestärke
Luftumwälzung AC

Warm
-

Kalt


Abtauen
Beschlag entfernen

221
BEDIENUN
G
15


Kurzanleitung


Rückfahrkamera
Die Kamera wird beim Einlegen des
Rückwärtsgangs eingeschaltet und bleibt bis
zu einer Geschwindigkeit von etwa 15 km/h
aktiviert. Ab 18 km/h wird sie deaktiviert.

Bildschirm

Drücken Sie auf den Schalter und bringen Sie
den Bildschirm in die gewünschte Position.

84

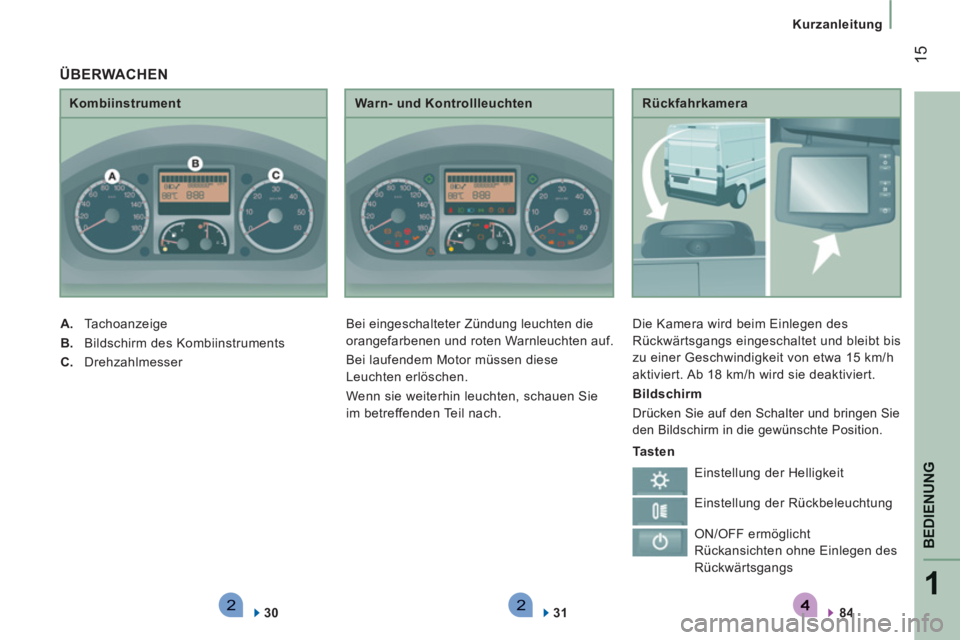

Kombiinstrument


A.
Tachoanzeige

B.
Bildschirm des Kombiinstruments

C.
Drehzahlmesser

30

Warn- und Kontrollleuchten
Bei eingeschalteter Zündung leuchten die
orangefarbenen und roten Warnleuchten auf.
Bei laufendem Motor müssen diese
Leuchten erlöschen.
Wenn sie weiterhin leuchten, schauen Sie
im betreffenden Teil nach.

31


ÜBERWACHEN


Tasten
Einstellung der Helligkeit
Einstellung der Rückbeleuchtung
ON/OFF ermöglicht
Rückansichten ohne Einlegen des
Rückwärtsgangs

542
16


Kurzanleitung

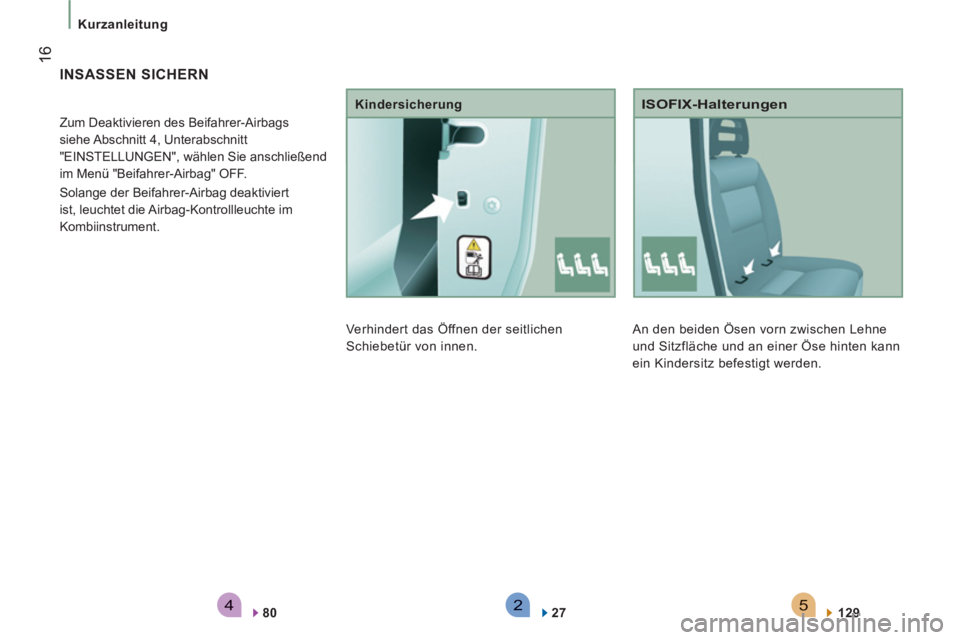

An den beiden Ösen vorn zwischen Lehne
und Sitzfläche und an einer Öse hinten kann
ein Kindersitz befestigt werden.

ISOFIX-Halterungen


129




INSASSEN SICHERN

Zum Deaktivieren des Beifahrer-Airbags
siehe Abschnitt 4, Unterabschnitt
"EINSTELLUNGEN", wählen Sie anschließend
im Menü "Beifahrer-Airbag" OFF.
Solange der Beifahrer-Airbag deaktiviert
ist, leuchtet die Airbag-Kontrollleuchte im
Kombiinstrument.

80

Verhindert das Öffnen der seitlichen
Schiebetür von innen.
Kindersicherung

27

4321
BEDIENUN
G
17


Kurzanleitung


Geschwindigkeitsregler

Die Geschwindigkeitsregelung wird über eine Kontrollleuchte
im Drehzahlmesser im Kombiinstrument angezeigt.

51

Berganfahrassistent
Diese Funktion erleichtert in Verbindung mit
ESP das Anfahren bei Steigungen und wird
unter folgenden Bedingungen aktiviert:


- das Fahrzeug muss stehen und der
Motor muss laufen,

- die Steigung der Fahrbahn muss mehr
als 5 % betragen.

42

Pneumatische Federung
Mit diesem Ausstattungselement kann die Höhe
der Ladekante verändert werden, um das Be- und
Entladen zu erleichtern.
Halten Sie den Schalter gedrückt und lassen
Sie ihn los, um die Bewegung zu stoppen. Jeder
einzelne Druck erhöht um eine Stufe: +1 bis +3.
Halten Sie den Schalter gedrückt und lassen
Sie ihn los, um die Bewegung zu stoppen. Jeder
einzelne Druck verringert um eine Stufe: -1 bis -3.
Das Fahren mit zu hoher oder zu niedriger
Ladekante kann zu Schäden an den
Unterbodenelementen führen.

86

Funktion inaktiviert Funktion ausgewählt

RICHTIG FAHREN

222
18


Kurzanleitung



RICHTG FAHREN


Stop & start


Übergang des Motors in den Modus STOP
Die Kontrollleuchte "S"
leuchtet im
Kombiinstrument auf und der Motor
geht in den Standy-Modus über:


- bei einem mechanischen Getriebe
; bei
stehendem Fahrzeug schieben Sie den
Ganghebel in den Leerlauf und lassen
Sie dann das Kupplungspedal los.

Das automatische Ausschalten des Motors
ist nur möglich, wenn eine Geschwindigkeit
von ungefähr 10 km/h überschritten wird, um
wiederholtes Ausschalten des Motors bei
langamer Fahrt zu verhindern.

43 Die Kontrollleuchte "S"
erlischt
und der Motor startet neu:

Übergang des Motors in den Modus START



- bei einem mechanischen Getriebe
;
treten Sie das Kupplungspedal durch.

In bestimmten Sonderfällen ist der Modus
STOP nicht verfügbar; die Kontrollleuchte "S"

blinkt einige Sekunden und erlischt dann.
In bestimmten Sonderfällen kann der Modus
START automatisch ausgelöst werden;
eine Meldung erscheint in der Anzeige des
Kombiinstruments in Verbindung mit der
Kontrollleuchte "S"
, die einige Sekunden
blinkt und dann erlischt.

44 Sie können das System jederzeit durch
Drücken der Taste "S - OFF"
deaktivieren;
die Kontrollleuchte der Taste leuchtet
in Verbindung mit einer Meldung in der
Anzeige des Kombiinstruments auf.
Das System reaktiviert sich automatisch bei
jedem Neustart mit dem Schlüssel.

Deaktivierung / Reaktivierung


Schalten Sie vor der Befüllung des Tanks
mit Kraftstoff, vor jedem Eingriff unter der
Motorhaube oder vor dem Verlassen des Fahrzeugs
unbedingt die Zündung mit dem Schlüssel aus.


45
