CITROEN JUMPER 2014 Instructieboekjes (in Dutch)

169
9
TECHNISCHE GEGEVEN
S





CHASSIS CABINE






L1
L2
L2S
L3
L4

L Totale lengte
4908
5358
5708
5943
6208

A Wielbasis
3000
3450
3800
4035
4035

B Overhang vóór

948

C Overhang achter
960
1225

D Totale breedte (zonder buitenspiegels)
2050

- Opbouwbreedte

2207

- Maximale opbouwbreedte
2350

E Spoorbreedte vóór
1810

- Spoorbreedte achter
1790

- Vergrote spoorbreedte achter
1980

F Totale hoogte

2153

- Maximale opbouwhoogte
3500
Afmetingen

17
0



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

Afmetin
gen

17
1
9
TECHNISCHE GEGEVEN
S


Dieselmotoren
Brandstofkwaliteit voor dieselmotoren


Auto's met dieselmotoren kunnen probleemloos rijden op biobrandstoffen die aan de huidige en toekomstige Europese richtlijnen voldoen
(diesel die voldoet aan de richtlijn EN 590 gemengd met biobrandstof die voldoet aan de richtlijn EN 14214) en die aan de pomp getankt
kunnen worden (met een gehalte aan methyl-estervetzuren van 0 tot 7%).
Het gebruik van biobrandstof B30 is mogelijk bij bepaalde dieselmotoren op voorwaarde dat de bijzondere onderhoudsvoorschriften strikt
worden nageleefd. Raadpleeg het CITROËN-netwerk.
Het gebruik van elk ander type (bio)brandstof (zuivere of verdunde plantaardige of dierlijke olie, stookolie ...) is nadrukkelijk verboden (kans
op schade aan de motor en het brandstofcircuit).

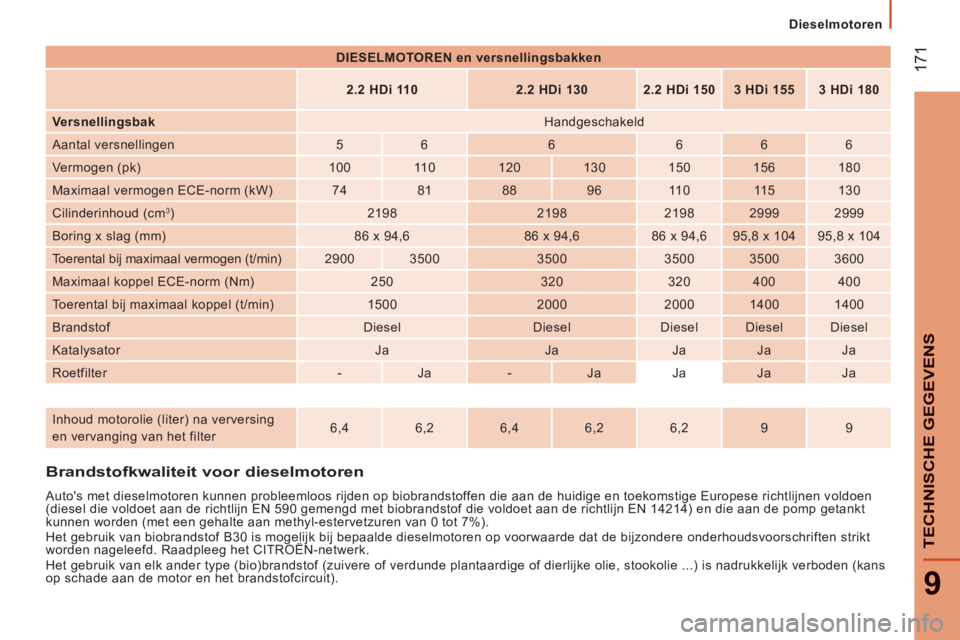

DIESELMOTOREN en versnellingsbakken





2.2 HDi 110


2.2 HDi 130


2.2 HDi 150



3 HDi 155


3 HDi 180


Versnellingsbak
Handgeschakeld
Aantal versnellingen
5
6
6
6
6
6
Vermogen (pk)
100
11 0
120
130
150
156
180
Maximaal vermogen ECE-norm (kW)
74
81
88
96
11 0
11 5
130
Cilinderinhoud (cm
3
)
2198
2198
2198
2999
2999
Boring x slag (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Toerental bij maximaal vermogen (t/min)
2900
3500
3500
3500
3500
3600
Maximaal koppel ECE-norm (Nm)
250
320
320
400
400
Toerental bij maximaal koppel (t/min)
1500
2000
2000
1400
1400
Brandstof
Diesel
Diesel
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Ja
Ja
Roetfilter
-
Ja
-
Ja
Ja
Ja
Ja





Inhoud motorolie (liter) na verversing
en vervanging van het filter
6,4
6,2
6,4
6,2
6,2
9
9

172

Gewichten

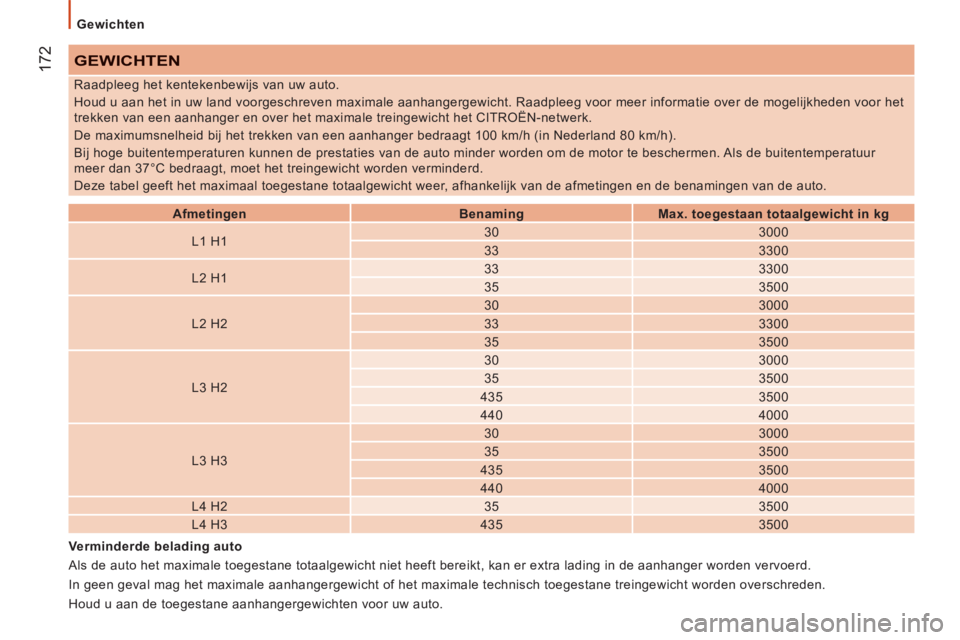

GEWICHTEN



Afmetingen


Benaming


Max. toegestaan totaalgewicht in kg


L1 H1
30
3000

33
3300

L2 H1
33
3300

35
3500

L2 H2
30
3000

33
3300

35
3500

L3 H2
30
3000

35
3500

435
3500

440
4000

L3 H3
30
3000

35
3500

435
3500

440
4000

L4 H2
35
3500

L4 H3
435
3500 Raadpleeg het kentekenbewijs van uw auto.
Houd u aan het in uw land voorgeschreven maximale aanhangergewicht. Raadpleeg voor meer informatie over de mogelijkheden voor het
trekken van een aanhanger en over het maximale treingewicht het CITROËN-netwerk.
De maximumsnelheid bij het trekken van een aanhanger bedraagt 100 km/h (in Nederland 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur
meer dan 37°C bedraagt, moet het treingewicht worden verminderd.
Deze tabel geeft het maximaal toegestane totaalgewicht weer, afhankelijk van de afmetingen en de benamingen van de auto.

Verminderde belading auto
Als de auto het maximale toegestane totaalgewicht niet heeft bereikt, kan er extra lading in de aanhanger worden vervoerd.
In geen geval mag het maximale aanhangergewicht of het maximale technisch toegestane treingewicht worden overschreden.
Houd u aan de toegestane aanhangergewichten voor uw auto.

17
3
9
TECHNISCHE GEGEVEN
S
Identificatie

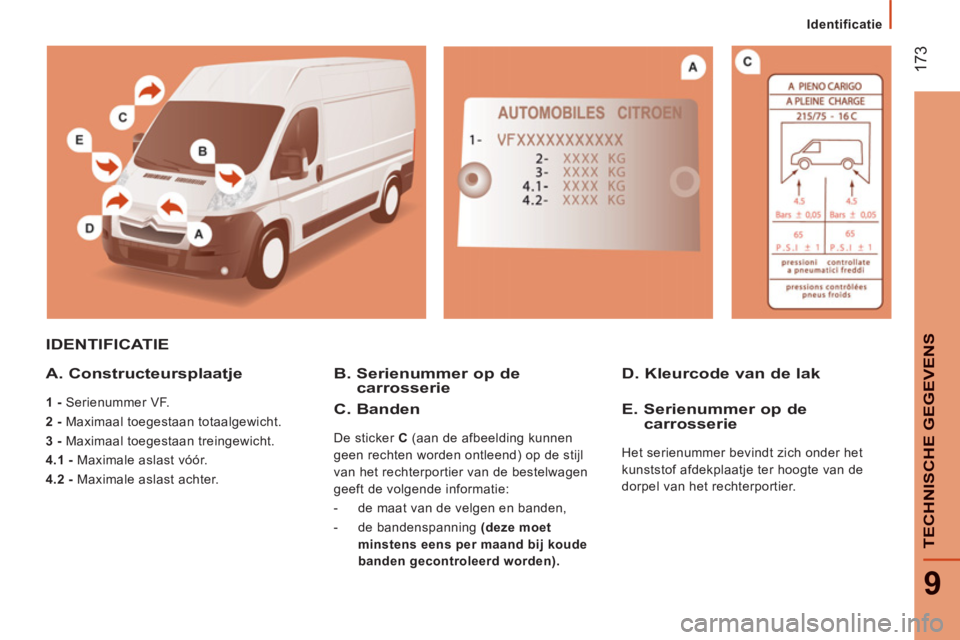

IDENTIFICATIE
A. Constructeursplaatje


1 -
Serienummer VF.

2 -
Maximaal toegestaan totaalgewicht.

3 -
Maximaal toegestaan treingewicht.

4.1 -
Maximale aslast vóór.

4.2

-
Maximale aslast achter.


B. Serienummer op de carrosserie D. Kleurcode van de lak


C. Banden

De sticker C
(aan de afbeelding kunnen
geen rechten worden ontleend) op de stijl
van het rechterportier van de bestelwagen
geeft de volgende informatie:


- de maat van de velgen en banden,

- de bandenspanning (deze moet
minstens eens per maand bij koude
banden gecontroleerd worden).


E. Serienummer op decarrosserie

Het serienummer bevindt zich onder het
kunststof afdekplaatje ter hoogte van de
dorpel van het rechterportier.

174
Exterieur

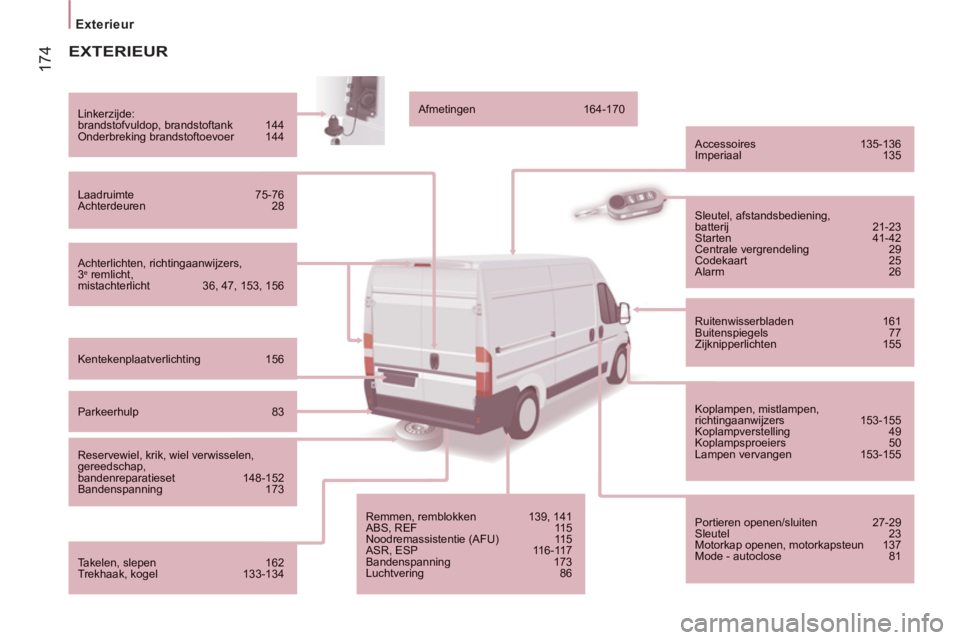

EXTERIEUR


Achterlichten, richtingaanwijzers,3eremlicht, mistachterlicht 36, 47, 153, 156



Linkerzijde:
brandstofvuldop, brandstoftank 144
Onderbreking brandstoftoevoer 144


Laadruimte 75-76
Achterdeuren 28



Kentekenplaatverlichting 156



Parkeerhulp 83


Reservewiel, krik, wiel verwisselen, gereedschap, bandenreparatieset 148-152
Bandenspanning 173


Takelen, slepen 162
Trekhaak, kogel 133-134

Afmetingen 164-170

Accessoires 135-136
Imperiaal 135
Remmen, remblokken 139, 141 ABS, REF 115Noodremassistentie (AFU) 11 5 ASR, ESP 116-117Bandenspanning 173Luchtvering 86


Sleutel, afstandsbediening,batterij 21-23 Starten 41-42 Centrale vergrendeling 29 Codekaart 25 Alarm 26


Ruitenwisserbladen 161 Buitenspiegels 77
Zijknipperlichten 155


Koplampen, mistlampen, richtingaanwijzers 153-155
Koplampverstelling 49
Koplampsproeiers 50
Lampen vervangen 153-155


Portieren openen/sluiten 27-29 Sleutel 23
Motorkap openen, motorkapsteun 137
Mode - autoclose 81

17
5
Cockpit
10
WEGWIJZE
R

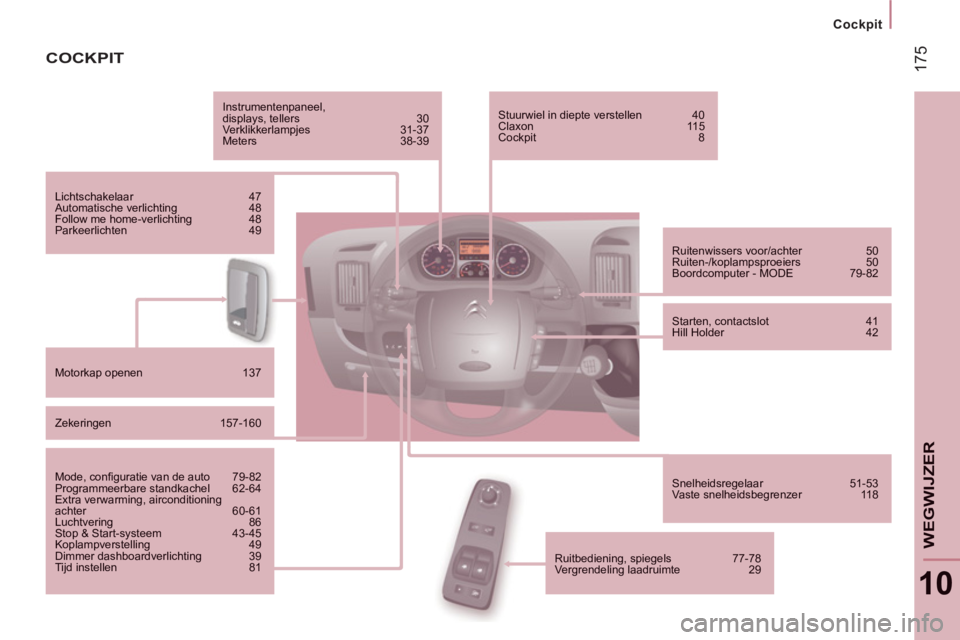

COCKPIT

Instrumentenpaneel,displays, tellers 30
Verklikkerlampjes 31-37
Meters 38-39
Lichtschakelaar 47
Automatische verlichting 48 Follow me home-verlichting 48 Parkeerlichten 49

Motorkap openen 137
Zekeringen 157-160
Mode, confi guratie van de auto 79-82 Programmeerbare standkachel 62-64 Extra verwarming, airconditioningachter 60-61 Luchtvering 86 Stop & Start-systeem 43-45 Koplampverstelling 49 Dimmer dashboardverlichting 39 Tijd instellen 81


Ruitenwissers voor/achter 50
Ruiten-/koplampsproeiers 50
Boordcomputer - MODE 79-82


Starten, contactslot 41
Hill Holder 42


Snelheidsregelaar 51-53
Vaste snelheidsbegrenzer 118
Stuurwiel in diepte verstellen 40 Claxon 115 Cockpit 8


Ruitbediening, spiegels 77-78
Ve rgrendeling laadruimte 29

17
6

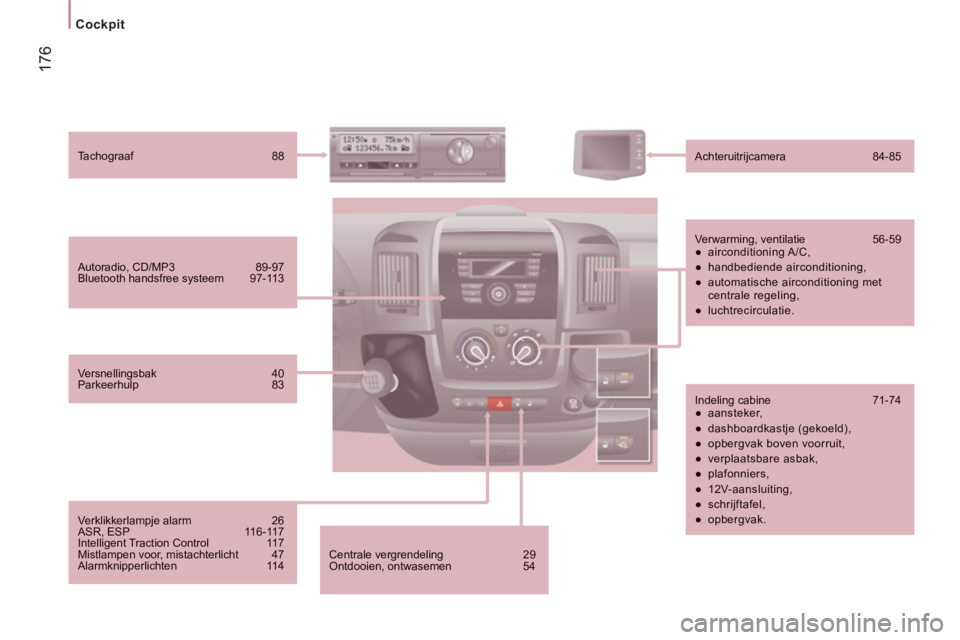

Cockpit


Centrale vergrendeling 29
Ontdooien, ontwasemen 54


Autoradio, CD/MP3 89-97
Bluetooth handsfree systeem 97-113


Tachograaf 88
Achteruitrijcamera 84-85


Verwarming, ventilatie 56-59


●
airconditioning A/C,

●
handbediende airconditioning,

●
automatische airconditioning metcentrale regeling,

●
luchtrecirculatie.


Indeling cabine 71-74


●
aansteker,

●
dashboardkastje (gekoeld),

●
opbergvak boven voorruit,

●
verplaatsbare asbak,

●
plafonniers,

●
12V-aansluiting,

●
schrijftafel,

●
opbergvak.





Versnellingsbak 40
Parkeerhulp 83


Verklikkerlampje alarm 26
ASR, ESP 116-117
Intelligent Traction Control 117 Mistlampen voor, mistachterlicht 47
Alarmknipperlichten 114

17
7
Interieur
10
WEGWIJZE
R
Veiligheidsgordels 11 9-120 Airbags 122-124 Passagiersairbag, uitschakelen 123
Handrem 114 Stoelen, verstellen 65-66 Stoel met demping 66 Tweezitsbank 67 Gereedschap, krik 148

Kinderzitjes 125-132

Binnenspiegel 77
Plafonnier cabine 74, 155
Lamp plafonnier cabine,vervangen 155
Plafonniers 76, 155 12V-aansluiting 75

Accu (+), opladen, starten 145-147
Massapunt (-) 138


Zekeringen passagierszijde 159

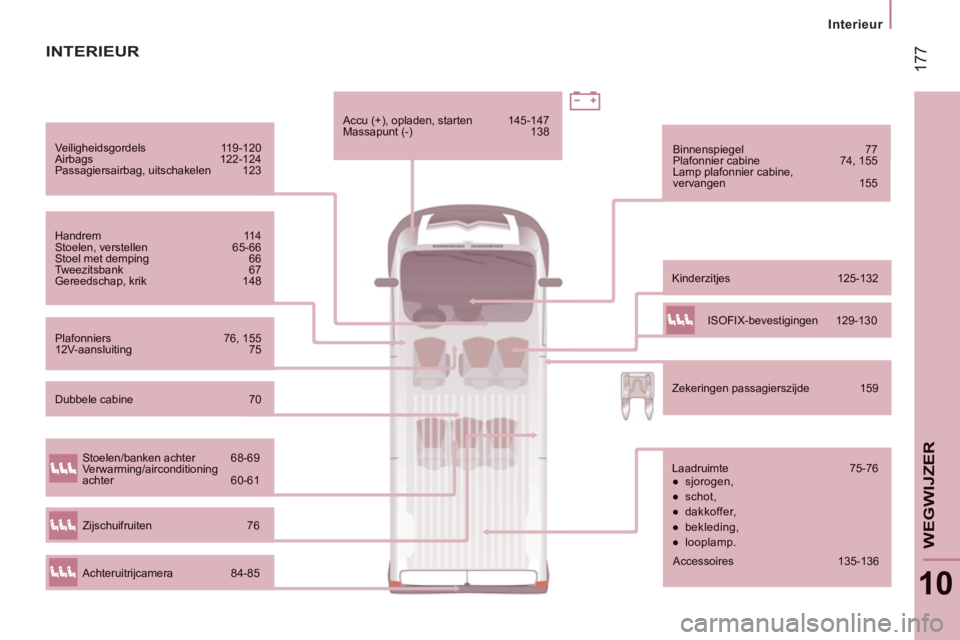

INTERIEUR


Laadruimte 75-76


●
sjorogen,

●
schot,

●
dakkoffer,

●
bekleding,

●
looplamp.


Stoelen/banken achter 68-69
Verwarming/airconditioning achter 60-61


Achteruitrijcamera 84-85


Zijschuifruiten 76
ISOFIX-bevestigingen 129-130
Dubbele cabine 70


Accessoires 135-136

17
8


Gegevens - onderhoud



Ruiten-/koplampsproeiers, niveau 140

Lampen, verlichting, lampen vervangen 153-155


Motorkap openen, motorkapsteun 137 Onder de motorkap 138


Identifi catie, serienummer, kleurcode van de lak, bandenspanning 173


Ruitenwisserbladen vervangen 161

Niveaus 139-140


●
oliepeilstok,

●
stuurbekrachtigingsvloeistof,

●
remvloeistof,

●
koelvloeistof.

Aftappen water uit brandstoffi lter 141

Controles 141-142


●
accu,

●
luchtfilter/interieurfilter,

●
oliefilter,

●
handrem,

●
roetfilter,

●
remblokken.
Emissieregeling 38


Zekeringen motorruimte 157, 160

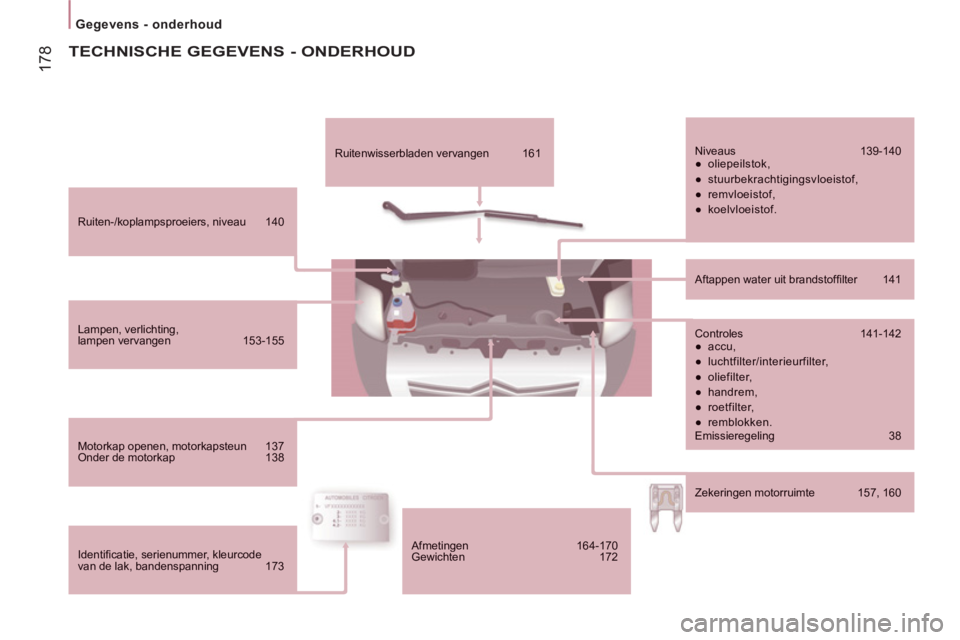

TECHNISCHE GEGEVENS - ONDERHOUD


Afmetingen 164-170 Gewichten 172
