CITROEN JUMPER 2014 Libretti Di Uso E manutenzione (in Italian)

GUIDA RAPID
A
8


Sostituzione di un fusibile

FusibiliA (amperaggio)Funzioni
54- Libero
5515 Sedili riscaldati
5615
Presa 12 V passeggeri posteriori
5710 Riscaldamento supplementare programmabile
5810
Luci di posizione laterali
597,5
Sospensione pneumatica
60-
Libero
61-
Libero
62-
Libero
6310 Commutatore riscaldamento supplementare programmabile
64-
Libero
6530
Ventilatore riscaldamento supplementare programmabile


FUSIBILI MONTANTE
PASSEGGERO
- Sganciare il coperchio
Dopo ogni intervento, richiudere
accuratamente il coperchio.

160


Sostituzione di un fusibile

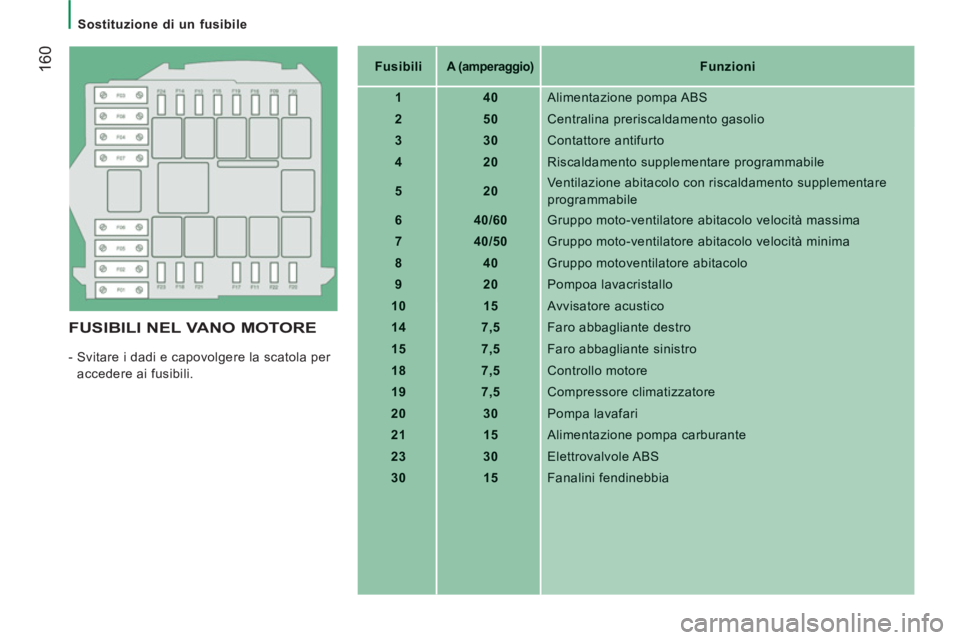

FUSIBILI NEL VANO MOTORE

- Svitare i dadi e capovolgere la scatola per
accedere ai fusibili.
FusibiliA (amperaggio)Funzioni
140
Alimentazione pompa ABS
250Centralina preriscaldamento gasolio
330Contattore antifurto
420Riscaldamento supplementare programmabile
520Ventilazione abitacolo con riscaldamento supplementare
programmabile
6


40

/60Gruppo moto-ventilatore abitacolo velocità massima
740/50Gruppo moto-ventilatore abitacolo velocità minima
8
40 Gruppo motoventilatore abitacolo
920Pompoa lavacristallo
1015
Avvisatore acustico
147,5Faro abbagliante destro
157,5Faro abbagliante sinistro
187,5Controllo motore
197,5Compressore climatizzatore
2030Pompa lavafari
2115
Alimentazione pompa carburante
2330Elettrovalvole ABS
3015Fanalini fendinebbia

161
GUIDA RAPID
A
8

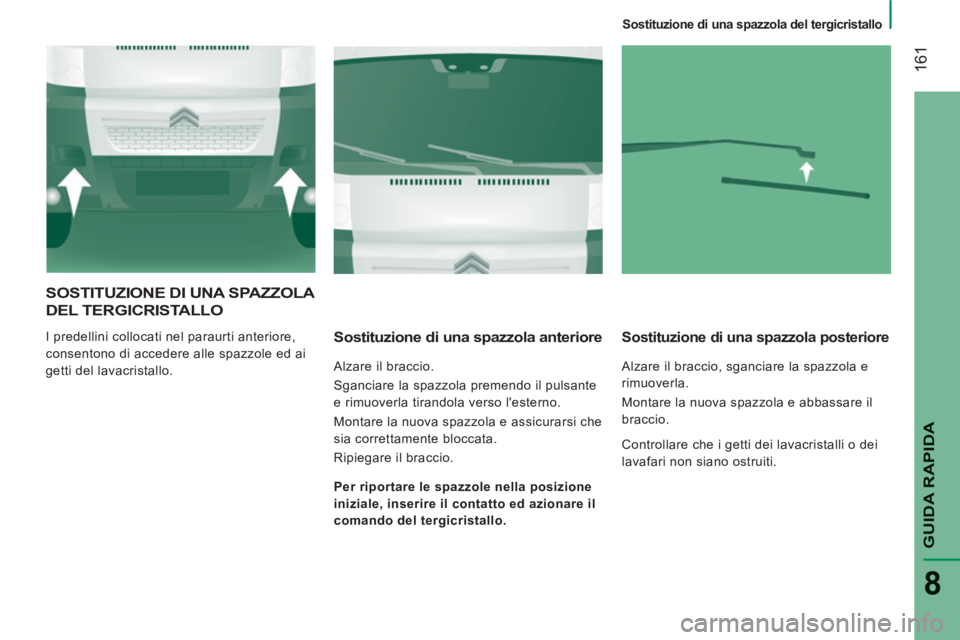

Sostituzione di una spazzola del tergicristallo


SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO
I predellini collocati nel paraurti anteriore,
consentono di accedere alle spazzole ed ai
getti del lavacristallo. Sostituzione di una spazzola anteriore

Alzare il braccio.
Sganciare la spazzola premendo il pulsante
e rimuoverla tirandola verso l'esterno.
Montare la nuova spazzola e assicurarsi che
sia correttamente bloccata.
Ripiegare il braccio.

Sostituzione di una spazzola posteriore

Alzare il braccio, sganciare la spazzola e
rimuoverla.
Montare la nuova spazzola e abbassare il
braccio.

Per riportare le spazzole nella posizione
iniziale, inserire il contatto ed azionare il
comando del tergicristallo.
Controllare che i getti dei lavacristalli o dei
lavafari non siano ostruiti.

162


Farsi trainare


TRAINO DEL VEICOLO

Senza sollevamento (quattro ruote a terra)

E' necessario utilizzare sempre una barra
per il traino.


Dalla parte posteriore

Agganciare la barra all'anello rigido
collocato sotto il paraurti.


Dalla parte anteriore

L'anello amovibile di traino è collocato nella
scatola sotto il sedile passeggero anteriore.
Sganciare la mascherina con un attrezzo
piatto.
Avvitare l'anello amovibile di rimorchio fino
in fondo.
Collocare la leva del cambio in folle. Il
mancato rispetto di questa particolarità può
provocare il deterioramento di alcuni organi
di frenata e l'assenza di assistenza alla
frenata al riavviamento del motore.


Con sollevamento
(solo due ruote a terra)
E' preferibile sollevare il veicolo con l'ausilio
di un attrezzo professionale.

In caso di traino a motore spento,
l'assistenza alla frenata ed il
servosterzo non sono attivi.

164


Dimensioni

165
9
CARATTERISTICHE TECNICH
E
DIMENSIONI

Questo veicolo è disponibile in 4 lunghezze (L1..) e 3 altezze (H1..), vedi le seguenti tabelle:






FURGONE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Lunghezza massima
4 963
5 413
5 998
6 363

H Altezza massima
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Passo
3 000
3 450
4 035

B Sbalzo anteriore

948

C Sbalzo posteriore
1 015
1 380

D Larghezza massima (senza retrovisori)
2 050

E Carreggiata anteriore
1 810

F Carreggiata posteriore
1 790

G Altezza della soglia di carico
da 535 a 565

I Lunghezza pianale interno
2 670
3 120
3 705
4 070

J Altezza interna massima di carico
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Larghezza interna massima
1 870

M Larghezza interna tra i passaruota
1 422





Volume (m3)

8


9,5


10


11,5


13


15


15


17


Dimensioni

166

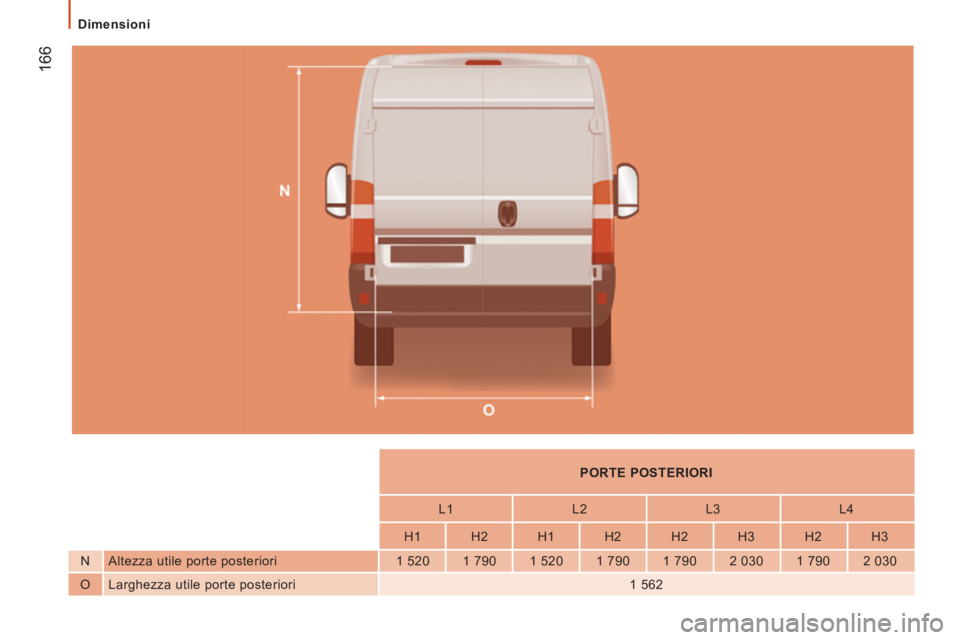

PORTE POSTERIORI






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Altezza utile porte posteriori
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Larghezza utile porte posteriori
1 562

Dimensioni

167
9
CARATTERISTICHE TECNICH
E





PORTE LATERALI






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Altezza porta laterale scorrevole
1 485
1 755
1 485
1 755

Q Larghezza porta laterale scorrevole
1 075
1 250

Dimensioni

168


Dimensioni
