CITROEN JUMPER 2014 Priručnik (in Serbian)

BRZA POMO
Ć
8
Zamena osigurača


Osigurači


A (ampera)


Namena



54


-
Ne koristi se


55


15
Grejači sedišta


56


15
Utičnica 12 V


57


10
Dodatno grejanje sa programiranjem


58


10
Bočna poziciona svetla


59


7,5
Pneumatsko vešanje


60


-
Ne koristi se


61


-
Ne koristi se


62


-
Ne koristi se


63


10
Komutator dodatnog grejanja sa programiranjem



64


-
Ne koristi se


65


30
Ventilator dodatnog grejanja sa programiranjem
OSIGURAČI U STUBU VRATA
SUVOZAČA

- Otkopčajte poklopac.

Nakon intervencije, vrlo pažljivo zatvorite
poklopac.

160


Zamena osigurača


OSIGURAČI U ODELJKU MOTORA

- Izvucite zavrtnje i pomerite kućište da biste
pristupili osiguračima.

Osigurači


A (amperi)


Namena



1


40
Napajanje pumpe ABS


2


50
Kućište predgrevanja dizela


3


30
Kontaktor uređaja protiv krađe


4


20
Programiranje dodatnog grejanja


5


20
Provetravanje kabine sa programiranjem dodatnog grejanja


6


40

/60
Grupa moto-ventilatora za kabinu sa maksimalnom brzinom


7


40/50
Grupa moto-ventilatora za kabinu sa minimalnom brzinom


8


40
Grupa moto-ventilatora za kabinu


9


20
Pumpa za pranje stakala


10



15
Sirena


14


7,5
Desno dugo svetlo


15


7,5
Levo dugo svetlo


18


7,5
Kontrolna lampica motora


19


7,5
Kompresor za klimu


20


30
Pumpa za pranje farova


21


15
Napajanje pumpe za gorivo


23


30
Elektroventili ABS


30


15
Svetla za maglu

161
BRZA POMO
Ć
8


Zamena metlice brisača

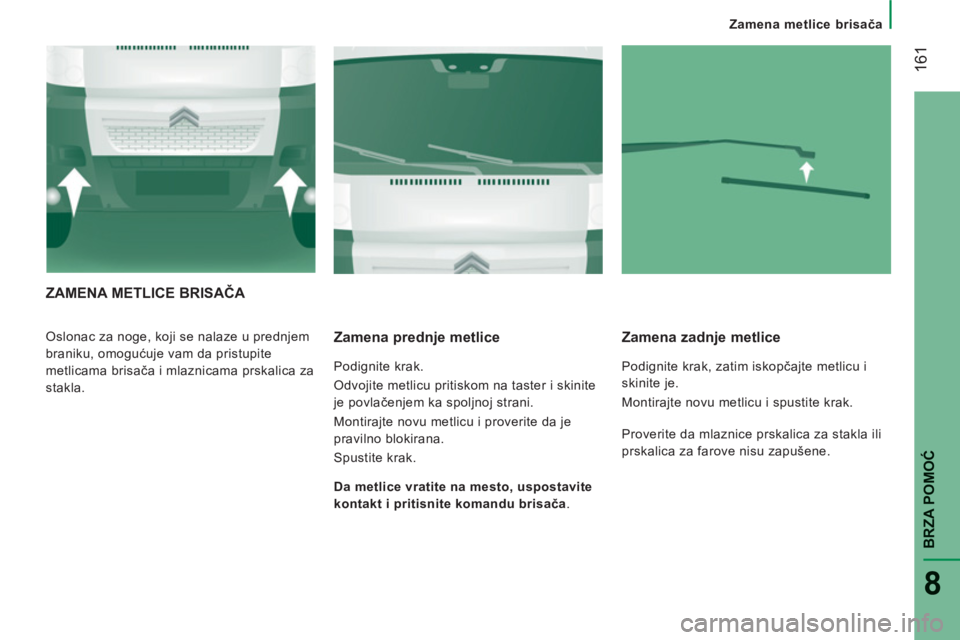

ZAMENA METLICE BRISAČA

Oslonac za noge, koji se nalaze u prednjem
braniku, omogućuje vam da pristupite
metlicama brisača i mlaznicama prskalica za
stakla.
Zamena prednje metlice

Podignite krak.
Odvojite metlicu pritiskom na taster i skinite
je povlačenjem ka spoljnoj strani.
Montirajte novu metlicu i proverite da je
pravilno blokirana.
Spustite krak.
Zamena zadnje metlice

Podignite krak, zatim iskopčajte metlicu i
skinite je.
Montirajte novu metlicu i spustite krak.

Da metlice vratite na mesto, uspostavite
kontakt i pritisnite komandu brisača
. Proverite da mlaznice prskalica za stakla ili
prskalica za farove nisu zapušene.

162

Vuča vašeg vozila

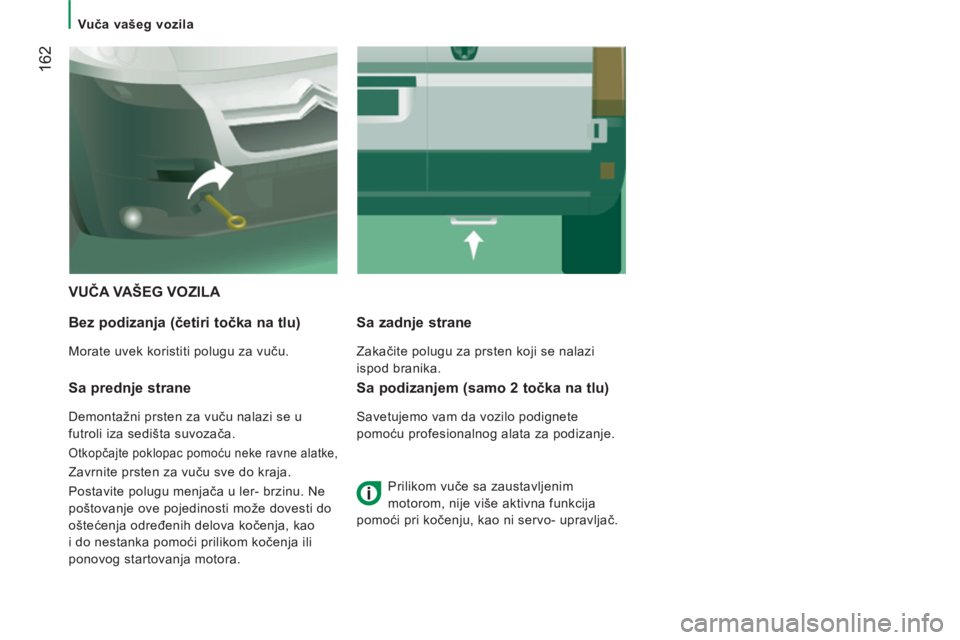

VUČA VAŠEG VOZILA

Bez podizan
ja (četiri točka na tlu)

Morate uvek koristiti polugu za vuču.
Sa zadnje strane

Zakačite polugu za prsten koji se nalazi
ispod branika.


Sa prednje strane

Demontažni prsten za vuču nalazi se u
futroli iza sedišta suvozača.

Otkopčajte poklopac pomoću neke ravne alatke,

Zavrnite prsten za vuču sve do kraja.
Postavite polugu menjača u ler- brzinu. Ne
poštovanje ove pojedinosti može dovesti do
oštećenja određenih delova kočenja, kao
i do nestanka pomoći prilikom kočenja ili
ponovog startovanja motora.
Sa podizanjem (samo 2 točka na tlu)

Savetujemo vam da vozilo podignete
pomoću profesionalnog alata za podizanje.
Prilikom vuče sa zaustavljenim
motorom, nije više aktivna funkcija
pomoći pri kočenju, kao ni servo- upravljač.

164


Dimenzije

165
9
TEHNIČKE KARAKTERISTIK
E
DIMENZIJE

Vaše vozilo se prodaje u više varijanti, 4 dužine (L1..) i 3 visine (H1..), pogledajte ove tabele :



Furgon






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Dužina
4 963
5 413
5 998
6 363

H Visina
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Međuosovinsko rastojanje
3 000
3 450
4 035

B Dužina od prednje osovine do kraja karoserije
948

C Dužina od zadnje osovine do kraja karoserije
1 015
1 380

D Širina (bez retrovizora)
2 050

E Širina između prednjih točkova
1 810

F Širina između zadnjih točkova
1 790

G Visina praga tovarenja
535 do 565

I Dužina unutrašnje podloge
2 670
3 120
3 705
4 070

J Unutrašnja maksimalna visina tovarenja
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Unutrašnja maksimalna širina
1 870

M Unutrašnja širina između koševa
1 422





Zapremina (m3)

8


9,5


10


11,5


13


15


15


17


Dimenzi
je

166





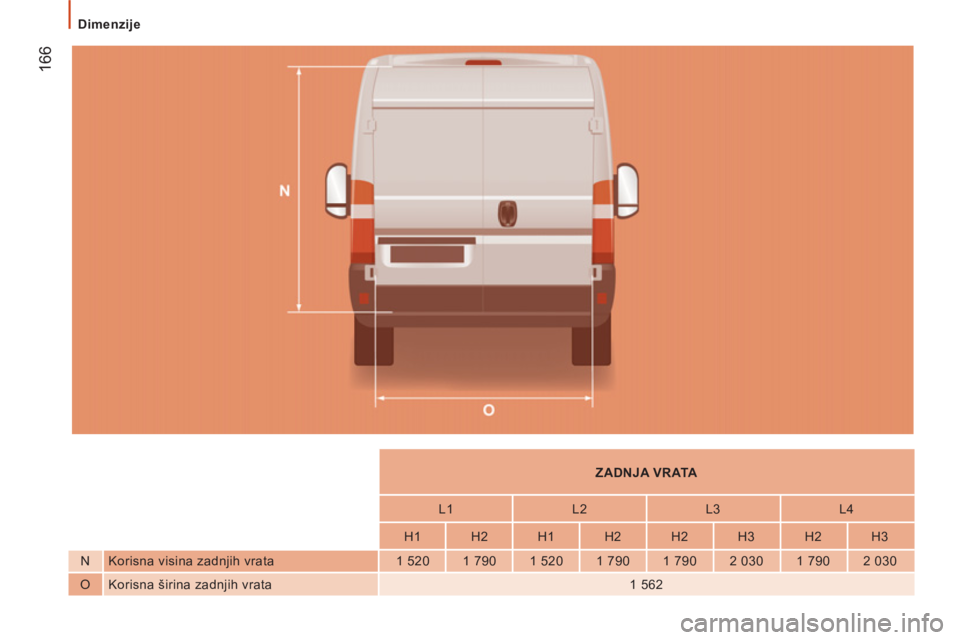

ZADNJA VRATA






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Korisna visina zadnjih vrata
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Korisna širina zadnjih vrata
1 562

Dimenzi
je

167
9
TEHNIČKE KARAKTERISTIK
E






BOČNA VRATA






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Visina bočnih kliznih vrata
1 485
1 755
1 485
1 755

Q Širina bočnih kliznih vrata
1 075
1 250

Dimenzi
je

168


Dimenzije
