CITROEN JUMPER 2015 Upute Za Rukovanje (in Croatian)

19
2
Otvaranje
SPREMNI ZA POLAZAK
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014
Kvar daljinskog upravljača
Nakon otključavanja vrata ključem alarm će
se uključiti.
Uključite kontakt. Nakon identifikacije koda
ključa alarm će se isključiti. Ako se vrata zaključaju ključem, alarm
ne prelazi u stanje pripravnosti.
Deaktiviranje daljinskim upravljačem
Pritiskom na ovu tipku, alarm se
deaktivira pri otključavanju vozila
Deaktiviranje zaštite od podizanja *
Za deaktiviranje zaštite pritisnite
ovu tipku (na primjer, u slučaju
vuče vozila s uključenim
alarmom).
Zaštita ostaje aktivna do centralnog
otključavanja vrata.

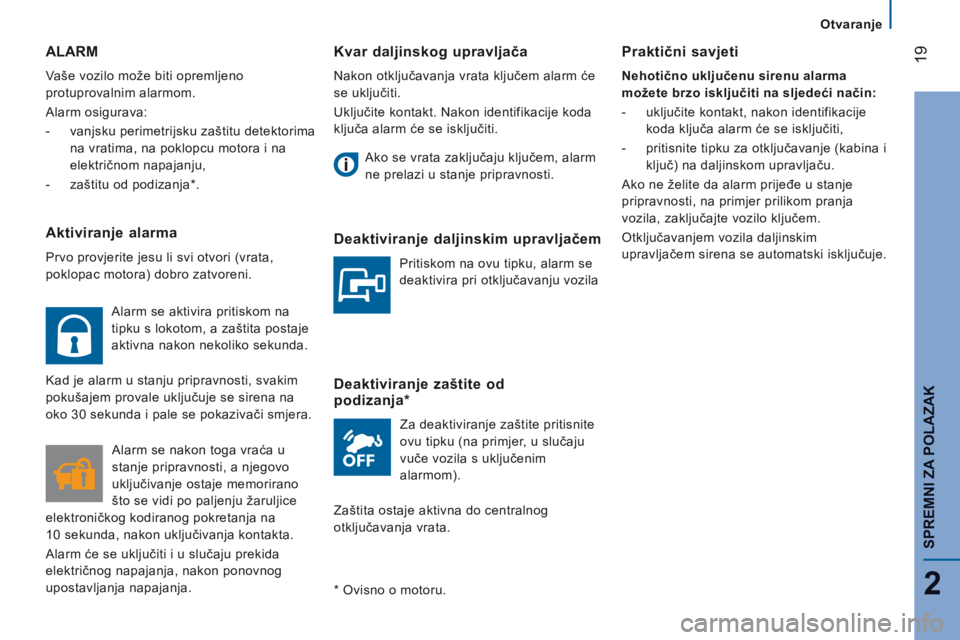

ALARM
Vaše vozilo može biti opremljeno
protuprovalnim alarmom.
Alarm osigurava:
- vanjsku perimetrijsku zaštitu detektorima na vratima, na poklopcu motora i na
električnom napajanju,
- zaštitu od podizanja * .
Aktiviranje alarma
Prvo provjerite jesu li svi otvori (vrata,
poklopac motora) dobro zatvoreni.
* Ovisno o motoru.
Praktični savjeti
Nehotično uključenu sirenu alarma
možete brzo isključiti na sljedeći način:
- uključite kontakt, nakon identifikacije koda ključa alarm će se isključiti,
- pritisnite tipku za otključavanje (kabina i ključ) na daljinskom upravljaču.
Ako ne želite da alarm prijeđe u stanje
pripravnosti, na primjer prilikom pranja
vozila, zaključajte vozilo ključem.
Otključavanjem vozila daljinskim
upravljačem sirena se automatski isključuje.
Alarm se aktivira pritiskom na
tipku s lokotom, a zaštita postaje
aktivna nakon nekoliko sekunda.
Kad je alarm u stanju pripravnosti, svakim
pokušajem provale uključuje se sirena na
oko 30 sekunda i pale se pokazivači smjera.
Alarm se nakon toga vraća u
stanje pripravnosti, a njegovo
uključivanje ostaje memorirano
što se vidi po paljenju žaruljice
elektroničkog kodiranog pokretanja na
10 sekunda, nakon uključivanja kontakta.
Alarm će se uključiti i u slučaju prekida
električnog napajanja, nakon ponovnog
upostavljanja napajanja.

20
Otvaranje
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014

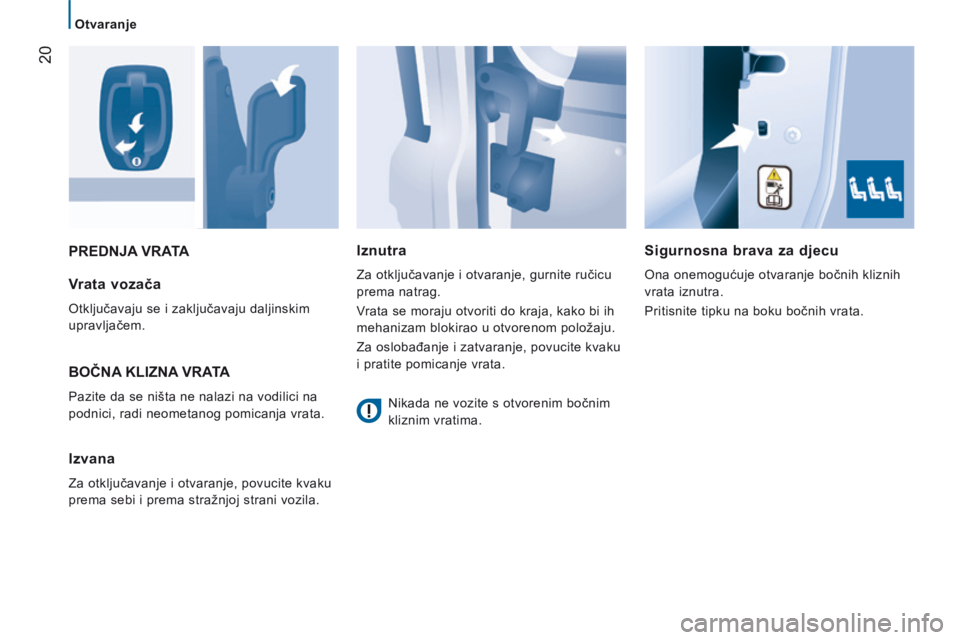

PREDNJA VRATA Sigurnosna brava za djecu
Ona onemogućuje otvaranje bočnih kliznih
vrata iznutra.
Pritisnite tipku na boku bočnih vrata. Vrata vozača
Otključavaju se i zaključavaju daljinskim
upravljačem.
BOČNA KLIZNA VRATA
Pazite da se ništa ne nalazi na vodilici na
podnici, radi neometanog pomicanja vrata.
Izvana
Za otključavanje i otvaranje, povucite kvaku
prema sebi i prema stražnjoj strani vozila.
Iznutra
Za otključavanje i otvaranje, gurnite ručicu
prema natrag.
Vrata se moraju otvoriti do kraja, kako bi ih
mehanizam blokirao u otvorenom položaju.
Za oslobađanje i zatvaranje, povucite kvaku
i pratite pomicanje vrata. Nikada ne vozite s otvorenim bočnim
kliznim vratima.

21
2
Otvaranje
SPREMNI ZA POLAZAK
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014

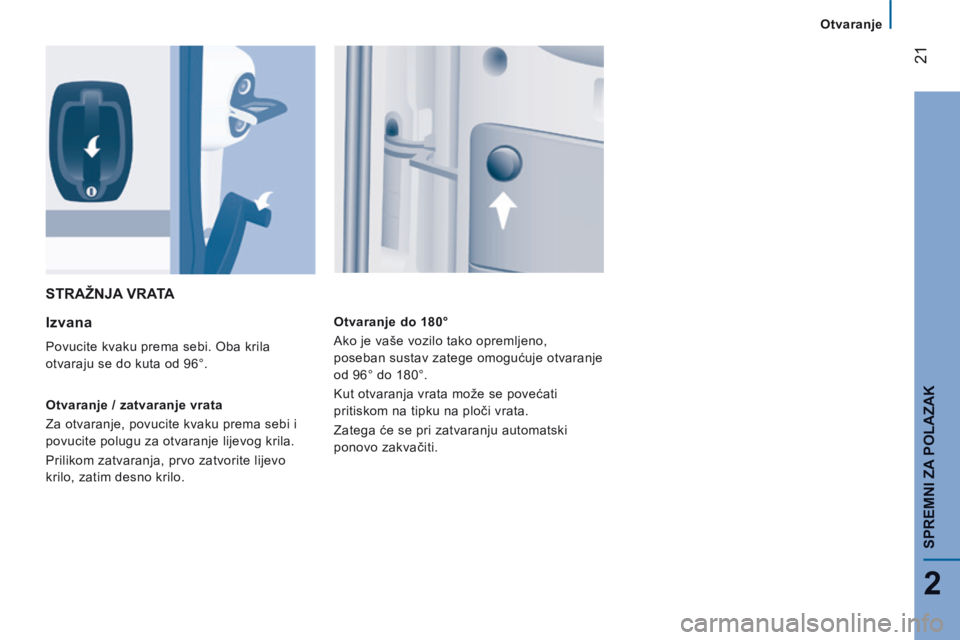

STRAŽNJA VRATA
Izvana
Povucite kvaku prema sebi. Oba krila
otvaraju se do kuta od 96°.
Otvaranje / zatvaranje vrata
Za otvaranje, povucite kvaku prema sebi i
povucite polugu za otvaranje lijevog krila.
Prilikom zatvaranja, prvo zatvorite lijevo
krilo, zatim desno krilo. Otvaranje do 180°
Ako je vaše vozilo tako opremljeno,
poseban sustav zatege omogućuje otvaranje
od 96° do 180°.
Kut otvaranja vrata može se povećati
pritiskom na tipku na ploči vrata.
Zatega će se pri zatvaranju automatski
ponovo zakvačiti.

22
Otvaranje
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014

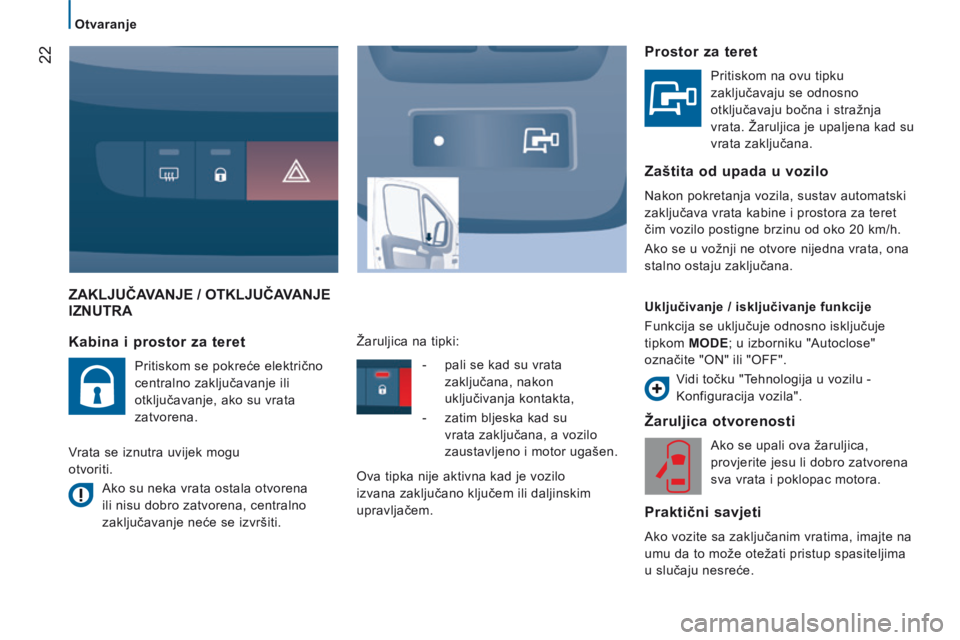

ZAKLJUČAVANJE / OTKLJUČAVANJE IZNUTRA
Žaruljica otvorenosti
Ako se upali ova žaruljica,
provjerite jesu li dobro zatvorena
sva vrata i poklopac motora.
Praktični savjeti
Ako vozite sa zaključanim vratima, imajte na
umu da to može otežati pristup spasiteljima
u slučaju nesreće.
Kabina i prostor za teret
Pritiskom se pokreće električno
centralno zaključavanje ili
otključavanje, ako su vrata
zatvorena.
Vrata se iznutra uvijek mogu
otvoriti. Ako su neka vrata ostala otvorena
ili nisu dobro zatvorena, centralno
zaključavanje neće se izvršiti. Žaruljica na tipki:
Prostor za teret
Pritiskom na ovu tipku
zaključavaju se odnosno
otključavaju bočna i stražnja
vrata. Žaruljica je upaljena kad su
vrata zaključana.
Zaštita od upada u vozilo
Nakon pokretanja vozila, sustav automatski
zaključava vrata kabine i prostora za teret
čim vozilo postigne brzinu od oko 20 km/h.
Ako se u vožnji ne otvore nijedna vrata, ona
stalno ostaju zaključana.
Uključivanje / isključivanje funkcije
Funkcija se uključuje odnosno isključuje
tipkom
MODE ; u izborniku "Autoclose"
označite "ON" ili "OFF".
Vidi točku "Tehnologija u vozilu -
Konfiguracija vozila".
- pali se kad su vrata
zaključana, nakon
uključivanja kontakta,
- zatim bljeska kad su vrata zaključana, a vozilo
zaustavljeno i motor ugašen.
Ova tipka nije aktivna kad je vozilo
izvana zaključano ključem ili daljinskim
upravljačem.

Vozačko mjesto
23
2
SPREMNI ZA POLAZAK
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014

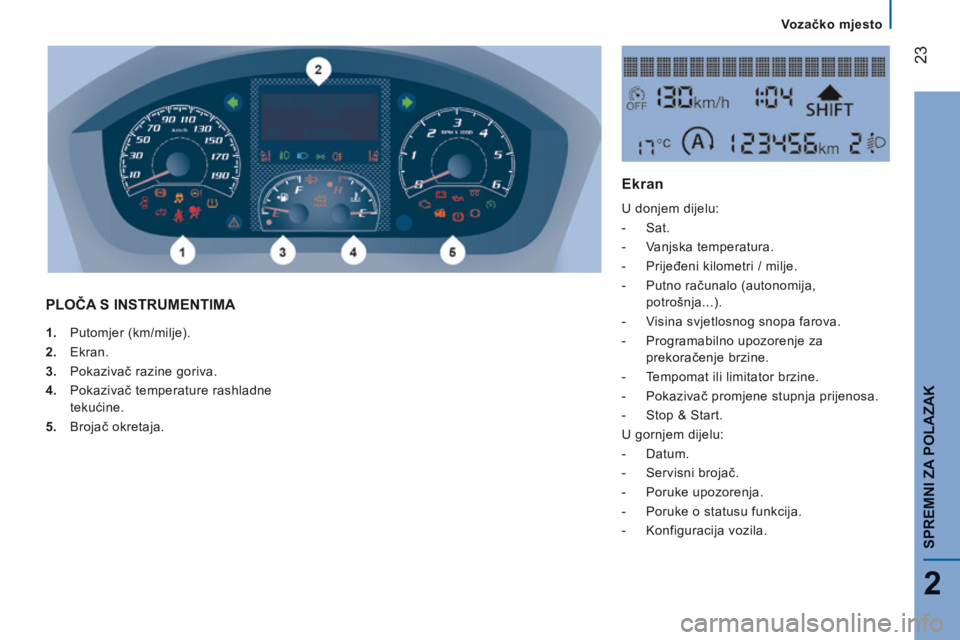

1. Putomjer (km/milje).
2. Ekran.
3. Pokazivač razine goriva.
4. Pokazivač temperature rashladne tekućine.
5. Brojač okretaja.
PLOČA S INSTRUMENTIMA
Ekran
U donjem dijelu:
- S a t .
- Vanjska temperatura.
- Prijeđeni kilometri / milje.
- Putno računalo (autonomija, potrošnja...).
- Visina svjetlosnog snopa farova.
- Programabilno upozorenje za prekoračenje brzine.
- Tempomat ili limitator brzine.
- Pokazivač promjene stupnja prijenosa.
- Stop & Start.
U gornjem dijelu:
- Datum.
- Servisni brojač.
- Poruke upozorenja.
- Poruke o statusu funkcija.
- Konfiguracija vozila.

Vozačko mjesto
24
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014

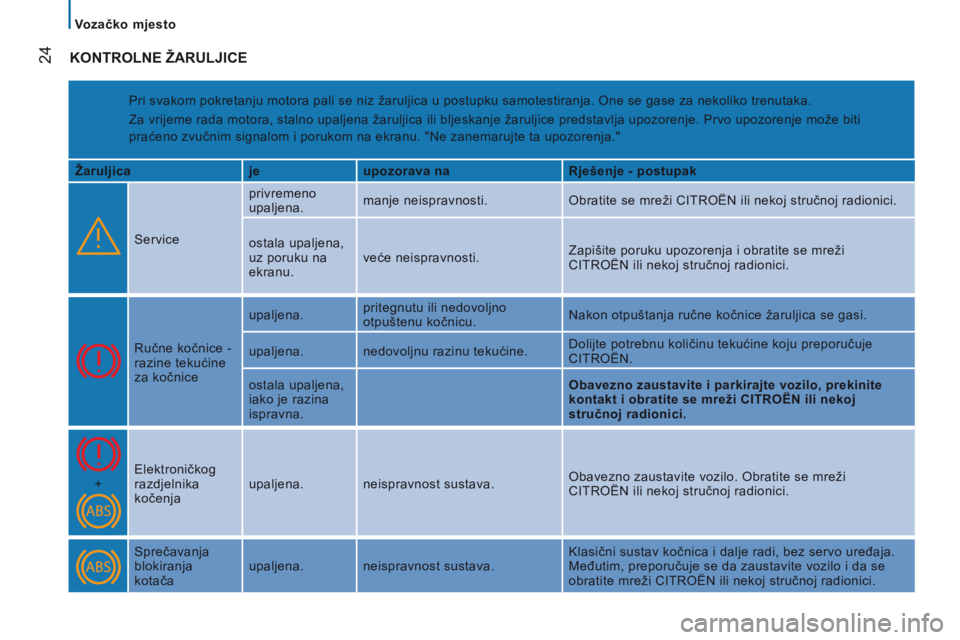

KONTROLNE ŽARULJICE
Pri svakom pokretanju motora pali se niz žaruljica u postupku samotestiranja. One se gase za nekoliko trenutaka.
Za vrijeme rada motora, stalno upaljena žaruljica ili bljeskanje žaruljice predstavlja upozorenje. Prvo upozorenje može biti
praćeno zvučnim signalom i porukom na ekranu. "Ne zanemarujte ta upozorenja."
Žaruljica je upozorava na Rješenje - postupak
Service privremeno
upaljena.
manje neispravnosti.
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
ostala upaljena,
uz poruku na
ekranu. veće neispravnosti.
Zapišite poruku upozorenja i obratite se mreži
CITROËN ili nekoj stručnoj radionici .
Ručne kočnice -
razine tekućine
za kočnice upaljena.
pritegnutu ili nedovoljno
otpuštenu kočnicu. Nakon otpuštanja ručne kočnice žaruljica se gasi.
upaljena. nedovoljnu razinu tekućine. Dolijte potrebnu količinu tekućine koju preporučuje
CITROËN.
ostala upaljena,
iako je razina
ispravna. Obavezno zaustavite i parkirajte vozilo, prekinite
kontakt i obratite se mreži CITROËN ili nekoj
stručnoj radionici.

+ Elektroničkog
razdjelnika
kočenja upaljena.
neispravnost sustava. Obavezno zaustavite vozilo. Obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Sprečavanja
blokiranja
kotača upaljena.
neispravnost sustava. Klasični sustav kočnica i dalje radi, bez servo uređaja.
Međutim, preporučuje se da zaustavite vozilo i da se
obratite mreži CITROËN ili nekoj stručnoj radionici.

Vozačko mjesto
25
2
SPREMNI ZA POLAZAK
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014

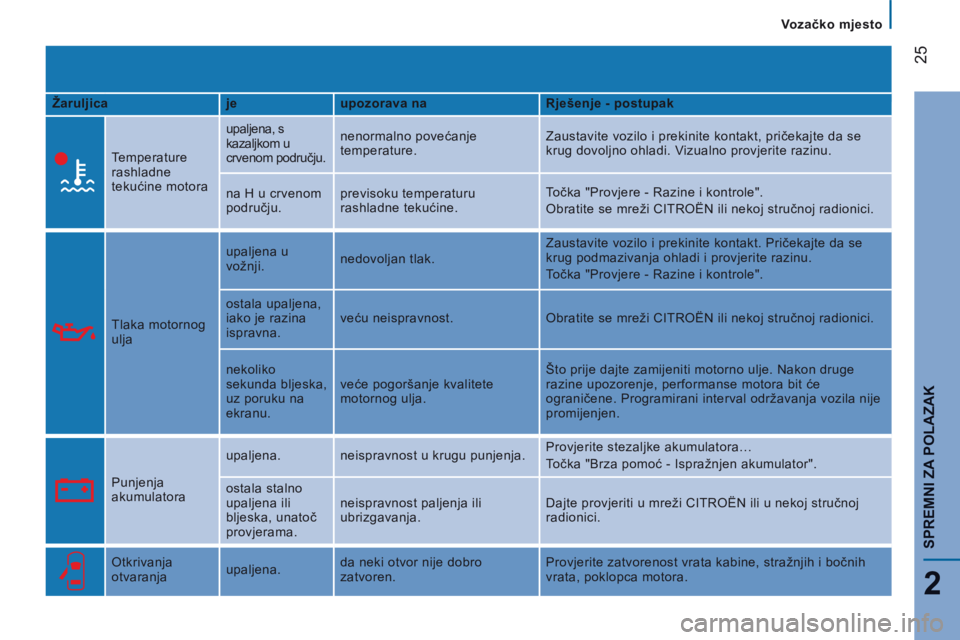

Žaruljica je upozorava na Rješenje - postupak
Temperature
rashladne
tekućine motora upaljena, s
kazaljkom u
crvenom području.
nenormalno povećanje
temperature.
Zaustavite vozilo i prekinite kontakt, pričekajte da se
krug dovoljno ohladi. Vizualno provjerite razinu.
na H u crvenom
području. previsoku temperaturu
rashladne tekućine. Točka "Provjere - Razine i kontrole".
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
Tlaka motornog
ulja upaljena u
vožnji.
nedovoljan tlak. Zaustavite vozilo i prekinite kontakt. Pričekajte da se
krug podmazivanja ohladi i provjerite razinu.
Točka "Provjere - Razine i kontrole".
ostala upaljena,
iako je razina
ispravna. veću neispravnost.
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
nekoliko
sekunda bljeska,
uz poruku na
ekranu. veće pogoršanje kvalitete
motornog ulja. Što prije dajte zamijeniti motorno ulje. Nakon druge
razine upozorenje, performanse motora bit će
ograničene. Programirani interval održavanja vozila nije
promijenjen.
Punjenja
akumulatora upaljena.
neispravnost u krugu punjenja. Provjerite stezaljke akumulatora…
Točka "Brza pomoć - Ispražnjen akumulator".
ostala stalno
upaljena ili
bljeska, unatoč
provjerama. neispravnost paljenja ili
ubrizgavanja.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Otkrivanja
otvaranja upaljena. da neki otvor nije dobro
zatvoren. Provjerite zatvorenost vrata kabine, stražnjih i bočnih
vrata, poklopca motora .

Vozačko mjesto
26
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014

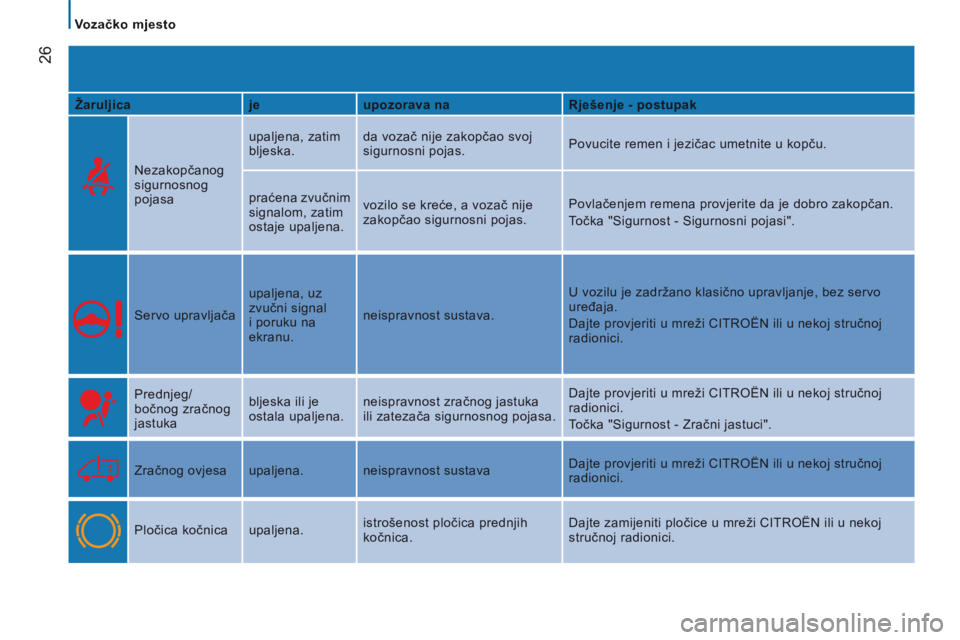

Žaruljica je upozorava na Rješenje - postupak
Nezakopčanog
sigurnosnog
pojasa upaljena, zatim
bljeska.
da vozač nije zakopčao svoj
sigurnosni pojas.
Povucite remen i jezičac umetnite u kopču.
praćena zvučnim
signalom, zatim
ostaje upaljena. vozilo se kreće, a vozač nije
zakopčao sigurnosni pojas.
Povlačenjem remena provjerite da je dobro zakopčan.
Točka "Sigurnost - Sigurnosni pojasi".
Servo upravljača upaljena, uz
zvučni signal
i poruku na
ekranu. neispravnost sustava. U vozilu je zadržano klasično upravljanje, bez servo
uređaja.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Prednjeg/
bočnog zračnog
jastuka bljeska ili je
ostala upaljena.
neispravnost zračnog jastuka
ili zatezača sigurnosnog pojasa. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Točka "Sigurnost - Zračni jastuci".
Zračnog ovjesa upaljena. neispravnost sustava Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Pločica kočnica upaljena. istrošenost pločica prednjih
kočnica. Dajte zamijeniti pločice u mreži CITROËN ili u nekoj
stručnoj radionici.

Vozačko mjesto
27
2
SPREMNI ZA POLAZAK
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014
Žaruljica je upozorava na Rješenje - postupak
CDS/ASR bljeska.
djelovanje sustava. Sustav optimizira pokretljivost i poboljšava stabilno
držanje smjera vozila.
upaljena, uz
zvučni signal
i poruku na
ekranu. neispravnost sustava ili funkcije
pomoći pri pokretanju na kosini.
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
Točka "Sigurnost - Sigurnost u vožnji".
upaljena. neispravnost inteligentnog
sustava kontrole trakcije.
Pročišćavanja upaljena. regeneraciju pročistača čestica. Preporučuje se da motor radi do gašenja žaruljice kako
bi se izvršila faza regeneracije.
Točka "Provjere - Razine i kontrole".
Sustava
pročišćavanja upaljena.
neispravnost sustava. Što prije dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Otkrivanja
preniskog tlaka
u gumama upaljena.
ispuhanu ili probušenu gumu. Zaustavite vozilo i prekinite kontakt. Zamijenite kotač ili
popravite gumu.
upaljena,
uz žaruljicu
Service. neispravan davač.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.

Vozačko mjesto
28
JUMPER-PAPIER_HR_CHAP02_PRET A PARTIR_ED01-2014

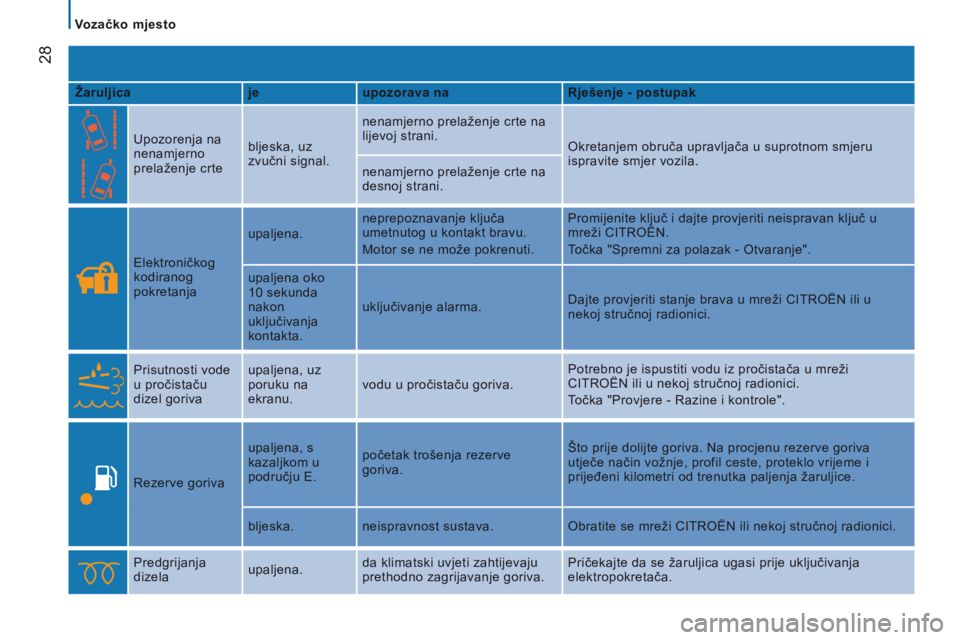

Žaruljica je upozorava na Rješenje - postupak
Upozorenja na
nenamjerno
prelaženje crte bljeska, uz
zvučni signal. nenamjerno prelaženje crte na
lijevoj strani.
Okretanjem obruča upravljača u suprotnom smjeru
ispravite smjer vozila.
nenamjerno prelaženje crte na
desnoj strani.
Elektroničkog
kodiranog
pokretanja upaljena.
neprepoznavanje ključa
umetnutog u kontakt bravu.
Motor se ne može pokrenuti. Promijenite ključ i dajte provjeriti neispravan ključ u
mreži CITROËN.
Točka "Spremni za polazak - Otvaranje".
upaljena oko
10 sekunda
nakon
uključivanja
kontakta. uključivanje alarma.
Dajte provjeriti stanje brava u mreži CITROËN ili u
nekoj stručnoj radionici.
Prisutnosti vode
u pročistaču
dizel goriva upaljena, uz
poruku na
ekranu.
vodu u pročistaču goriva. Potrebno je ispustiti vodu iz pročistača u mreži
CITROËN ili u nekoj stručnoj radionici.
Točka "Provjere - Razine i kontrole".
Rezerve goriva upaljena, s
kazaljkom u
području E.
početak trošenja rezerve
goriva. Što prije dolijte goriva. Na procjenu rezerve goriva
utječe način vožnje, profil ceste, proteklo vrijeme i
prijeđeni kilometri od trenutka paljenja žaruljice.
bljeska. neispravnost sustava. Obratite se mreži CITROËN ili nekoj stručnoj radionici.
Predgrijanja
dizela upaljena. da klimatski uvjeti zahtijevaju
prethodno zagrijavanje goriva. Pričekajte da se žaruljica ugasi prije uključivanja
elektropokretača.
