CITROEN JUMPER 2016 Ghiduri De Utilizare (in Romanian)

79
jumper_ro_Chap03_Ergo-et-confort_ed01-2015

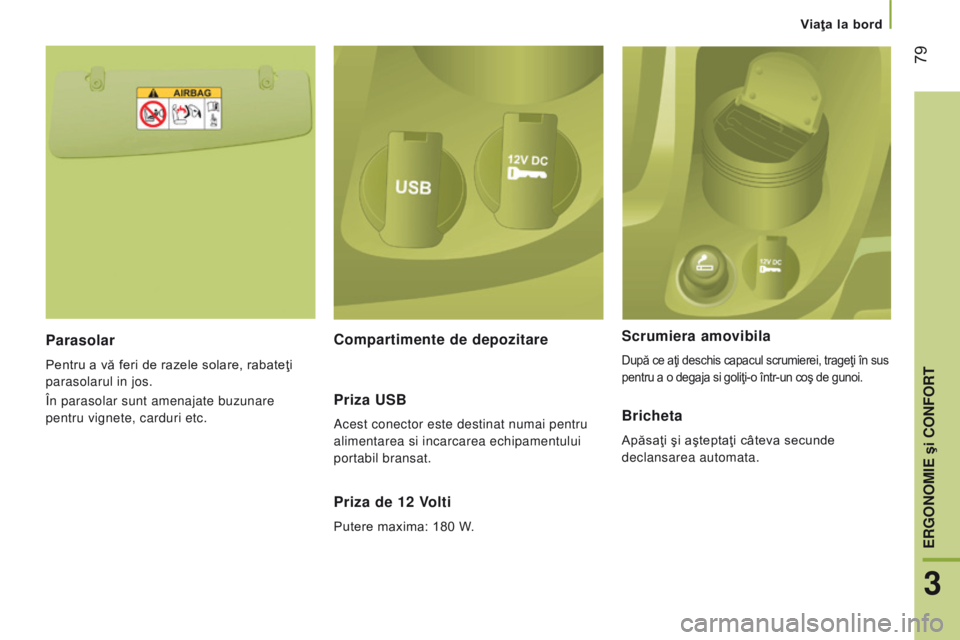

Parasolar
Pentru a vă feri de razele solare, rabateţi
parasolarul in jos.
În parasolar sunt amenajate buzunare
pentru vignete, carduri etc.
Priza de 12 Volti
Putere maxima: 180 W.
Scrumiera amovibila
După ce aţi deschis capacul scrumierei, trageţi în sus
pentru a o degaja si goliţi-o într-un coş de gunoi.
compartimente de depozitare
Priza u SB
Acest conector este destinat numai pentru
alimentarea si incarcarea echipamentului
portabil bransat.Bricheta
Apăsaţi şi aşteptaţi câteva secunde
declansarea automata.
Viaţa la bord
3
erGonoMIe şi conFort

80
jumper_ro_Chap03_Ergo-et-confort_ed01-2015
Comenzile, situate în partea
de jos a planşei de bord pe
partea conducatorului, permit
conducătorului să activeze /
dezactiveze spotul pasagerului.
Spoturi de lectura
Sunt comandate de întrerupătoare.
Întrerupătorul de la conducator comandă
ambele spoturi impreuna.
Întrerupătorul de la pasager comandă ori spotul
de la conducator, ori spotul de la pasager.
Plafoniera
Poate fi aprinsă de la / prin:
-
întrerupătoarele de pe plafonieră, cu

contactul pus - poziţia M
er S,
-

deschiderea sau închiderea unei uşi

faţă,
-

blocarea / deblocarea deschiderilor

vehiculului.
Ea se stinge automat:
-

dacă întrerupătorul este in poziţia

centrală,
-

in toate cazurile, după 15 minute, dacă

portierele rămân deschise,
-

sau la punerea contactului.
raft superior
Este situat deasupra parasolarului.
Sarcina maxima: aproximativ 20 kg.
Viaţa la bord

81
jumper_ro_Chap03_Ergo-et-confort_ed01-2015

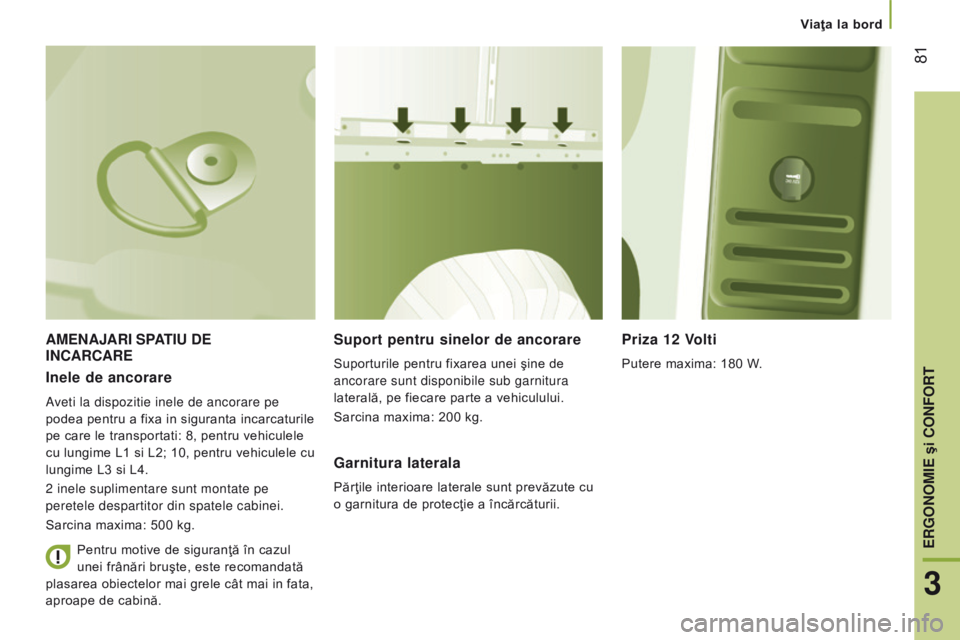

AMenAJArI SPAtI u de I
nc A rc A re Suport pentru sinelor de ancorare
Suporturile pentru fixarea unei şine de
ancorare sunt disponibile sub garnitura
laterală, pe fiecare parte a vehiculului.
Sarcina maxima: 200 kg.
Priza 12 Volti
Putere maxima: 180 W.Inele de ancorare
Aveti la dispozitie inele de ancorare pe
podea pentru a fixa in siguranta incarcaturile
pe care le transportati: 8, pentru vehiculele
cu lungime L1 si L2; 10, pentru vehiculele cu
lungime L3 si L4.
2 inele suplimentare sunt montate pe
peretele despartitor din spatele cabinei.
Sarcina maxima: 500 kg.
Garnitura laterala
Părţile interioare laterale sunt prevăzute cu
o garnitura de protecţie a încărcăturii.
Pentru motive de siguranţă în cazul
unei frânări bruşte, este recomandată
plasarea obiectelor mai grele cât mai in fata,
aproape de cabină.
Viaţa la bord
3
erGonoMIe şi conFort

82
jumper_ro_Chap03_Ergo-et-confort_ed01-2015

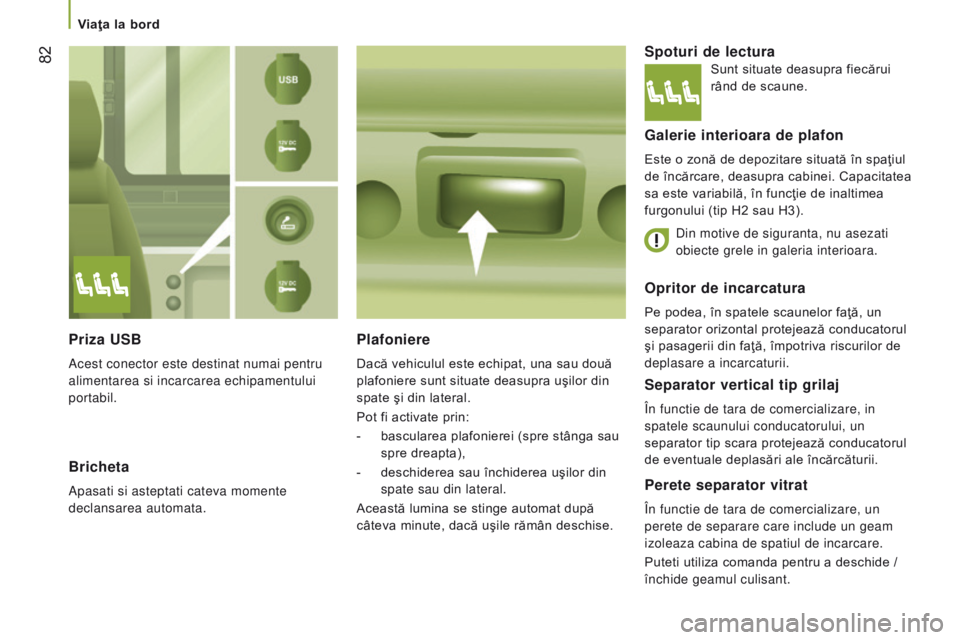

opritor de incarcatura
Pe podea, în spatele scaunelor faţă, un
separator orizontal protejează conducatorul
şi pasagerii din faţă, împotriva riscurilor de
deplasare a incarcaturii.
Plafoniere
Dacă vehiculul este echipat, una sau două
plafoniere sunt situate deasupra uşilor din
spate şi din lateral.
Pot fi activate prin:
-
bascularea plafonierei (spre stânga sau

spre dreapta),
-

deschiderea sau închiderea uşilor din

spate sau din lateral.
Această lumina se stinge automat după
câteva minute, dacă uşile rămân deschise.
Spoturi de lectura
Galerie interioara de plafon
Este o zonă de depozitare situată în spaţiul
de încărcare, deasupra cabinei. Capacitatea
sa este variabilă, în funcţie de inaltimea
furgonului (tip H2 sau H3).
Separator vertical tip grilaj
În functie de tara de comercializare, in
spatele scaunului conducatorului, un
separator tip scara protejează conducatorul
de eventuale deplasări ale încărcăturii.
Perete separator vitrat
În functie de tara de comercializare, un
perete de separare care include un geam
izoleaza cabina de spatiul de incarcare.
Puteti utiliza comanda pentru a deschide /
închide geamul culisant.
Priza uSB
Acest conector este destinat numai pentru
alimentarea si incarcarea echipamentului
portabil.
Bricheta
Apasati si asteptati cateva momente
declansarea automata. Din motive de siguranta, nu asezati
obiecte grele in galeria interioara.
Sunt situate deasupra fiecărui
rând de scaune.
Viaţa la bord

83
jumper_ro_Chap03_Ergo-et-confort_ed01-2015

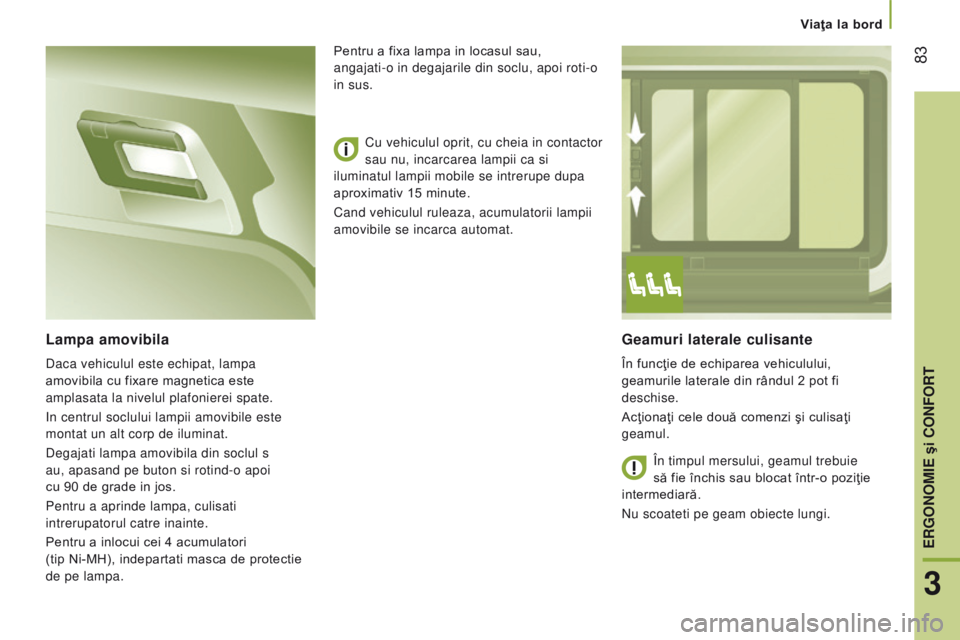

Geamuri laterale culisante
În funcţie de echiparea vehiculului,
geamurile laterale din rândul 2 pot fi
deschise.
Acţionaţi cele două comenzi şi culisaţi
geamul.
Lampa amovibila
Daca vehiculul este echipat, lampa
amovibila cu fixare magnetica este
amplasata la nivelul plafonierei spate.
In centrul soclului lampii amovibile este
montat un alt corp de iluminat.
Degajati lampa amovibila din soclul s
au, apasand pe buton si rotind-o apoi
cu 90 de grade in jos.
Pentru a aprinde lampa, culisati
intrerupatorul catre inainte.
Pentru a inlocui cei 4 acumulatori
(tip Ni-MH), indepartati masca de protectie
de pe lampa. Cu vehiculul oprit, cu cheia in contactor
sau nu, incarcarea lampii ca si
iluminatul lampii mobile se intrerupe dupa
aproximativ 15 minute.
Cand vehiculul ruleaza, acumulatorii lampii
amovibile se incarca automat. Pentru a fixa lampa in locasul sau,
angajati-o in degajarile din soclu, apoi roti-o
in sus.
În timpul mersului, geamul trebuie
să fie închis sau blocat într-o poziţie
intermediară.
Nu scoateti pe geam obiecte lungi.
Viaţa la bord
3
erGonoMIe şi conFort

84
jumper_ro_Chap03_Ergo-et-confort_ed01-2015

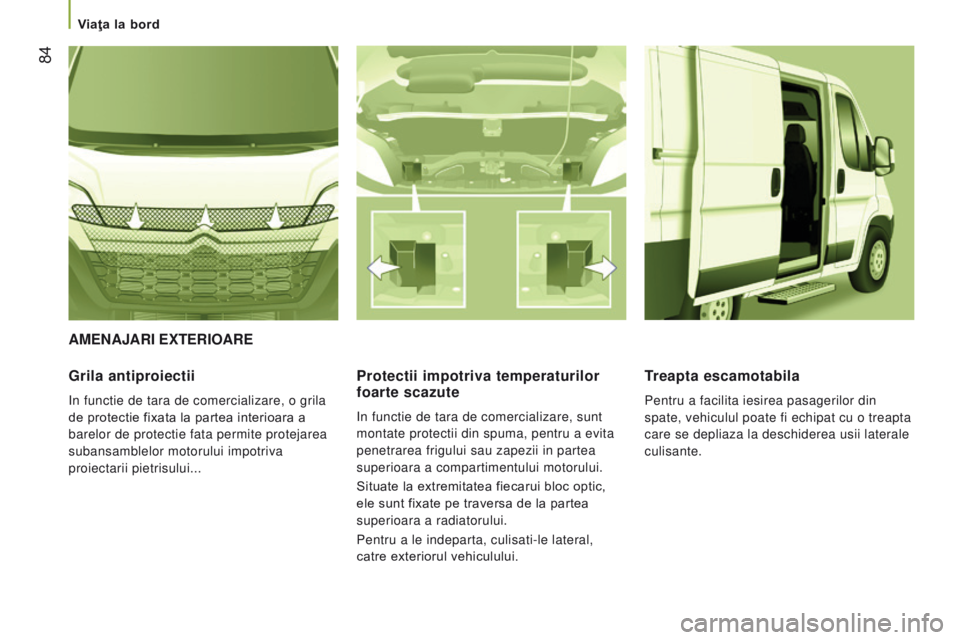

AMenAJArI exterIoAre
Grila antiproiectii
In functie de tara de comercializare, o grila
de protectie fixata la partea interioara a
barelor de protectie fata permite protejarea
subansamblelor motorului impotriva
proiectarii pietrisului...
Protectii impotriva temperaturilor
foarte scazute
In functie de tara de comercializare, sunt
montate protectii din spuma, pentru a evita
penetrarea frigului sau zapezii in partea
superioara a compartimentului motorului.
Situate la extremitatea fiecarui bloc optic,
ele sunt fixate pe traversa de la partea
superioara a radiatorului.
Pentru a le indeparta, culisati-le lateral,
catre exteriorul vehiculului.
treapta escamotabila
Pentru a facilita iesirea pasagerilor din
spate, vehiculul poate fi echipat cu o treapta
care se depliaza la deschiderea usii laterale
culisante.
Viaţa la bord

85
jumper_ro_Chap03_Ergo-et-confort_ed01-2015

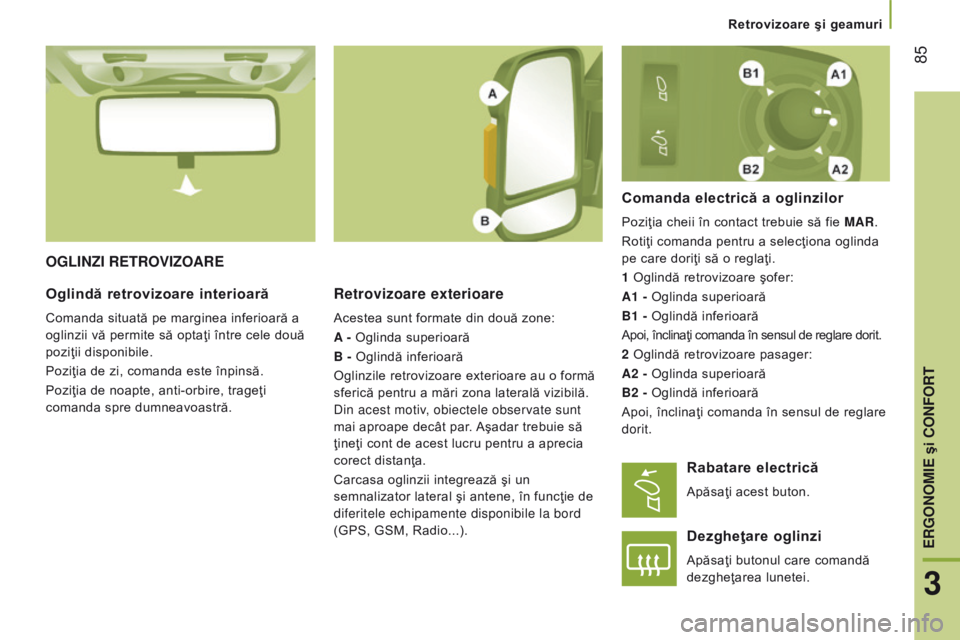

oGLInzI retroVIzoArer etrovizoare exterioare
Acestea sunt formate din două zone:
A - Oglinda superioară
B - Oglindă inferioară
Oglinzile retrovizoare exterioare au o formă
sferică pentru a mări zona laterală vizibilă.
Din acest motiv, obiectele observate sunt
mai aproape decât par. Aşadar trebuie să
ţineţi cont de acest lucru pentru a aprecia
corect distanţa.
Carcasa oglinzii integrează şi un
semnalizator lateral şi antene, în funcţie de
diferitele echipamente disponibile la bord
(GPS, GSM, Radio...).
Comanda electrică a oglinzilor
Poziţia cheii în contact trebuie să fie MAr.
Rotiţi comanda pentru a selecţiona oglinda
pe care doriţi să o reglaţi.
1 Oglindă retrovizoare şofer:
A1 - Oglinda superioară
B1 - Oglindă inferioară
Apoi, înclinaţi comanda în sensul de reglare dorit.
2 Oglindă retrovizoare pasager:
A2 - Oglinda superioară
B2 - Oglindă inferioară
Apoi, înclinaţi comanda în sensul de reglare
dorit.
Oglindă retrovizoare interioară
Comanda situată pe marginea inferioară a
oglinzii vă permite să optaţi între cele două
poziţii disponibile.
Poziţia de zi, comanda este înpinsă.
Poziţia de noapte, anti-orbire, trageţi
comanda spre dumneavoastră.
Rabatare electrică
Apăsaţi acest buton.
Dezgheţare oglinzi
Apăsaţi butonul care comandă
dezgheţarea lunetei.
Retrovizoare şi geamuri
3
erGonoMIe şi conFort

86
jumper_ro_Chap03_Ergo-et-confort_ed01-2015

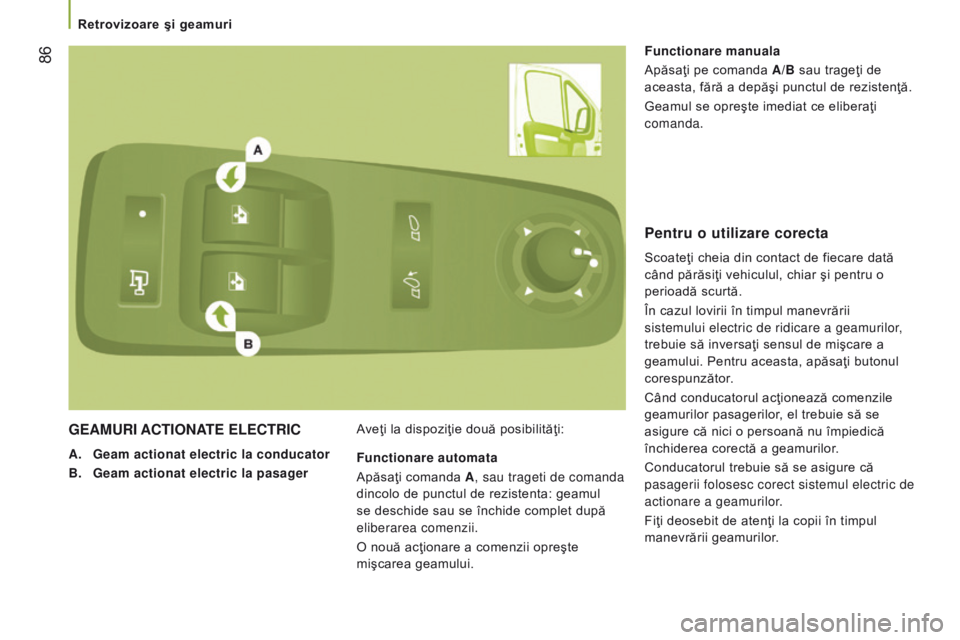

GeAMurI ActIonAte e L ectr I c
A. Geam actionat electric la conducator
B.
Geam actionat electric
la pasager Aveţi la dispoziţie două posibilităţi: Functionare manuala
Apăsaţi pe comanda A/B sau trageţi de
aceasta, fără a depăşi punctul de rezistenţă.
Geamul se opreşte imediat ce eliberaţi
comanda.
Functionare automata
Apăsaţi comanda A , sau trageti de comanda
dincolo de punctul de rezistenta: geamul
se deschide sau se închide complet după
eliberarea comenzii.
O nouă acţionare a comenzii opreşte
mişcarea geamului.
Pentru o utilizare corecta
Scoateţi cheia din contact de fiecare dată
când părăsiţi vehiculul, chiar şi pentru o
perioadă scurtă.
În cazul lovirii în timpul manevrării
sistemului electric de ridicare a geamurilor,
trebuie să inversaţi sensul de mişcare a
geamului. Pentru aceasta, apăsaţi butonul
corespunzător.
Când conducatorul acţionează comenzile
geamurilor pasagerilor, el trebuie să se
asigure că nici o persoană nu împiedică
închiderea corectă a geamurilor.
Conducatorul trebuie să se asigure că
pasagerii folosesc corect sistemul electric de
actionare a geamurilor.
Fiţi deosebit de atenţi la copii în timpul
manevrării geamurilor.
Retrovizoare şi geamuri

87
jumper_ro_Chap04_Technologie-a-bord_ed01-2015

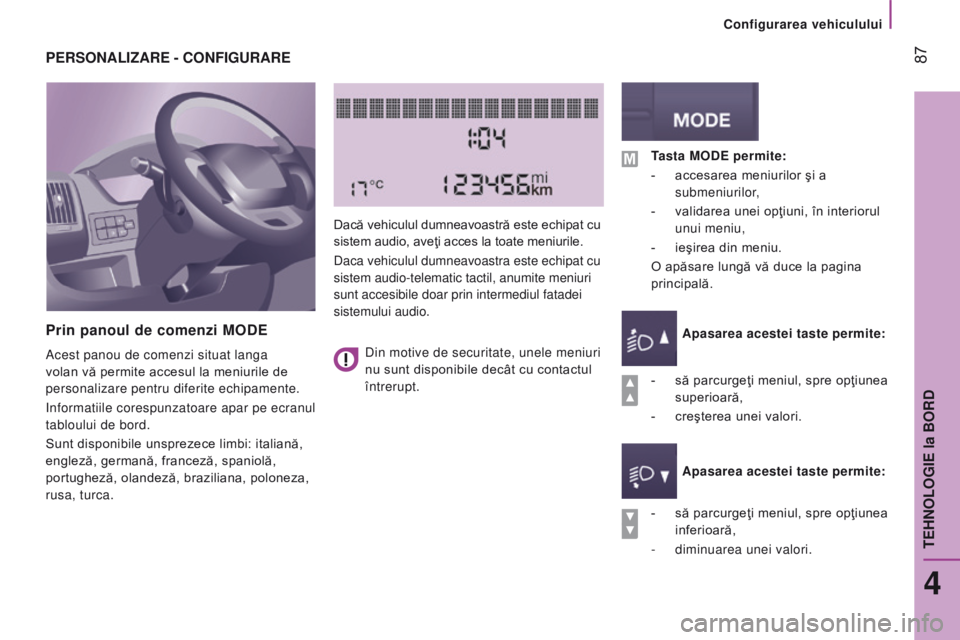

PerSonALIzAre - conFIGurAre
Prin panoul de comenzi M ode
Acest panou de comenzi situat langa
volan vă permite accesul la meniurile de
personalizare pentru diferite echipamente.
Informatiile corespunzatoare apar pe ecranul
tabloului de bord.
Sunt disponibile unsprezece limbi: italiană,
engleză, germană, franceză, spaniolă,
portugheză, olandeză, braziliana, poloneza,
rusa, turca. Dacă vehiculul dumneavoastră este echipat cu
sistem audio, aveţi acces la toate meniurile.
Daca vehiculul dumneavoastra este echipat cu
sistem audio-telematic tactil, anumite meniuri
sunt accesibile doar prin intermediul fatadei
sistemului audio.
-
să parcurgeţi meniul, spre opţiunea

inferioară,
-

diminuarea unei valori.
tasta M
ode permite:
-
accesarea meniurilor şi a

submeniurilor,
-
validarea unei opţiuni, în interiorul

unui meniu,
-
ieşirea din meniu.
O apăsare lungă vă duce la pagina

principală.
Apasarea acestei taste permite:
Apasarea acestei taste permite:
-

să parcurgeţi meniul, spre opţiunea

superioară,
-

creşterea unei valori.
Din motive de securitate, unele meniuri
nu sunt disponibile decât cu contactul
întrerupt.
configurarea vehiculului
4
teHnoLoGIe la Bord

88
jumper_ro_Chap04_Technologie-a-bord_ed01-2015

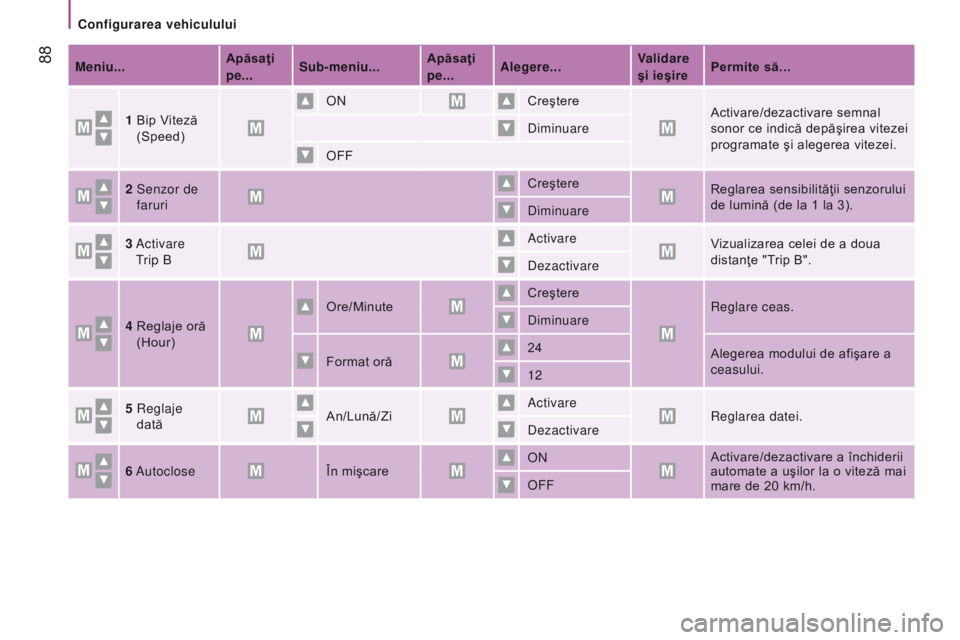

Meniu...Apăsa
ţi
pe... Sub-meniu... Apăsaţi
pe...Alegere... Validare
şi ieşirePermite să...
1

Bip V
iteză
(Speed) ON
Creştere
Activare/dezactivare semnal
sonor ce indică depăşirea vitezei
programate şi alegerea vitezei.
Diminuare
OFF
2

Senzor de

faruri Creştere
Reglarea sensibilităţii senzorului
de lumină (de la 1 la 3).
Diminuare
3


Activare
Trip B Activare
Vizualizarea celei de a doua
distanţe "Trip B".
Dezactivare
4

Reglaje oră

(Hour) Ore/Minute
Creştere
Reglare ceas.
Diminuare
Format oră 24
Alegerea modului de afişare a
ceasului.
12
5


Reglaje
dată An/Lună/Zi Activare
Reglarea datei.
Dezactivare
6 Autoclose În mişcare ON
Activare/dezactivare a închiderii
automate a uşilor la o viteză mai
mare de 20 km/h.
OFF
configurarea vehiculului
