Page 31 of 308
29
jumper_no_Chap02_Pret-a-Partir_ed01-2015

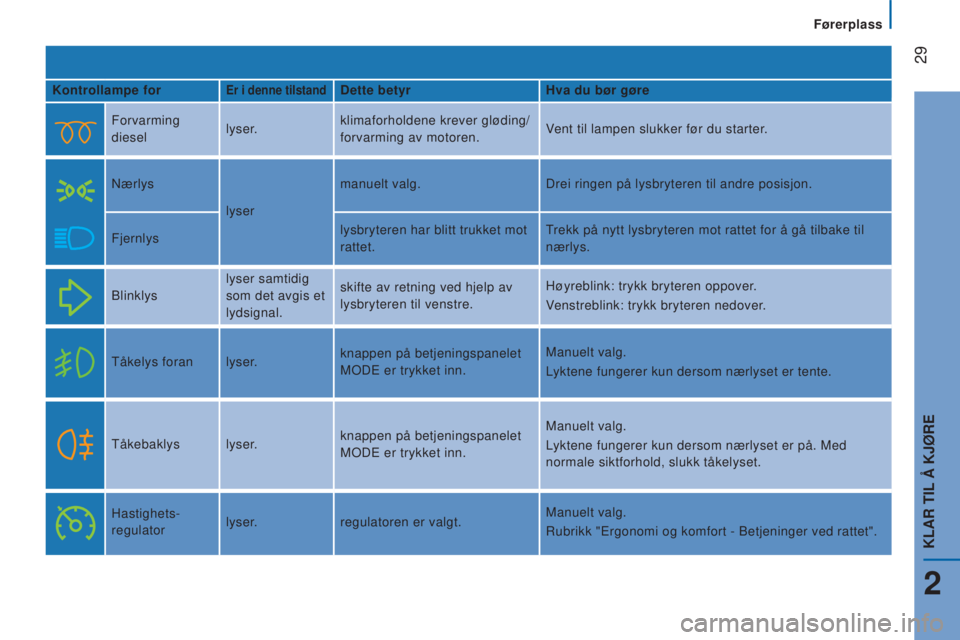

Kontrollampe forEr i denne tilstandDette betyrHva du bør gøre
Forvarming
diesel lyser.klimaforholdene krever gløding/
forvarming av motoren. Vent til lampen slukker før du starter.
Nærlys lysermanuelt valg.
Drei ringen på lysbryteren til andre posisjon.
Fjernlys lysbryteren har blitt trukket mot
rattet.Trekk på nytt lysbryteren mot rattet for å gå tilbake til
nærlys.
Blinklys lyser samtidig
som det avgis et
lydsignal.skifte av retning ved hjelp av
lysbryteren til venstre.
Høyreblink: trykk bryteren oppover.
Venstreblink: trykk bryteren nedover.
Tåkelys foran lyser.knappen på betjeningspanelet
MODE er trykket inn. Manuelt valg.
Lyktene fungerer kun dersom nærlyset er tente.
Tåkebaklys lyser. knappen på betjeningspanelet
MODE er trykket inn.Manuelt valg.
Lyktene fungerer kun dersom nærlyset er på. Med
normale siktforhold, slukk tåkelyset.
Hastighets-
regulator lyser.
regulatoren er valgt. Manuelt valg.
Rubrikk "Ergonomi og komfort - Betjeninger ved rattet".
Førerplass
2
KLAR TIL Å KJØRE
Page 32 of 308
30
jumper_no_Chap02_Pret-a-Partir_ed01-2015

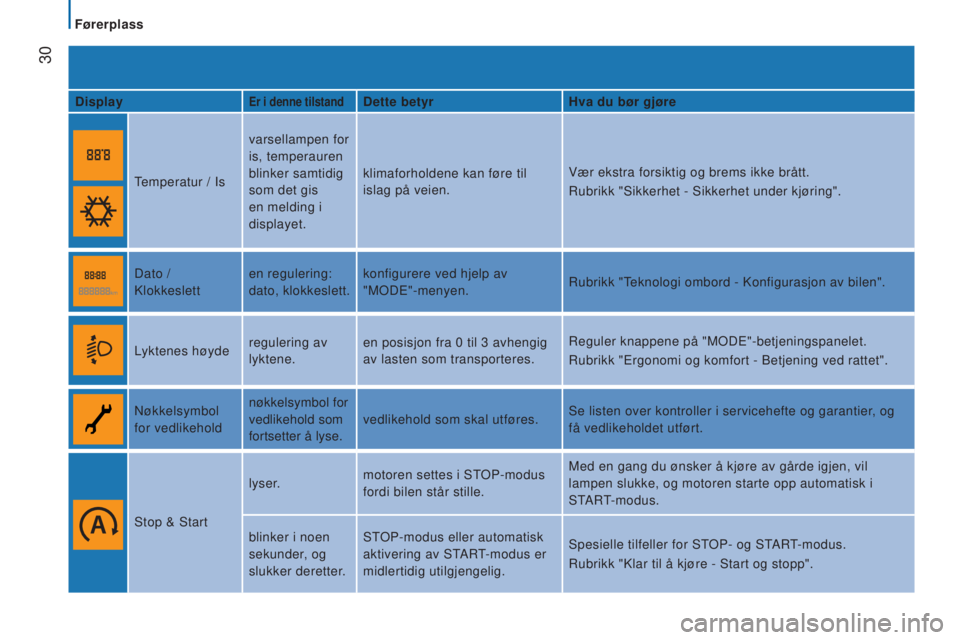

DisplayEr i denne tilstandDette betyrHva du bør gjøre
Temperatur / Is varsellampen for
is, temperauren
blinker samtidig
som det gis
en melding i
displayet.klimaforholdene kan føre til
islag på veien.
Vær ekstra forsiktig og brems ikke brått.
Rubrikk "Sikkerhet - Sikkerhet under kjøring".
Dato /
Klokkeslett en regulering:
dato, klokkeslett.konfigurere ved hjelp av
"MODE"-menyen.
Rubrikk "Teknologi ombord - Konfigurasjon av bilen".
Lyktenes høyde regulering av
lyktene.en posisjon fra 0
til 3 avhengig
av lasten som transporteres. Reguler knappene på "MODE"-betjeningspanelet.
Rubrikk "Ergonomi og komfort - Betjening ved rattet".
Nøkkelsymbol
for vedlikehold nøkkelsymbol for
vedlikehold som
fortsetter å lyse.
vedlikehold som skal utføres.
Se listen over kontroller i servicehefte og garantier, og
få vedlikeholdet utført.
Stop & Start lyser.
motoren settes i STOP-modus
fordi bilen står stille. Med en gang du ønsker å kjøre av gårde igjen, vil
lampen slukke, og motoren starte opp automatisk i
START-modus.
blinker i noen
sekunder, og
slukker deretter. STOP-modus eller automatisk
aktivering av START-modus er
midlertidig utilgjengelig.
Spesielle tilfeller for STOP- og START-modus.
Rubrikk "Klar til å kjøre - Start og stopp".
Førerplass
Page 33 of 308
31
jumper_no_Chap02_Pret-a-Partir_ed01-2015

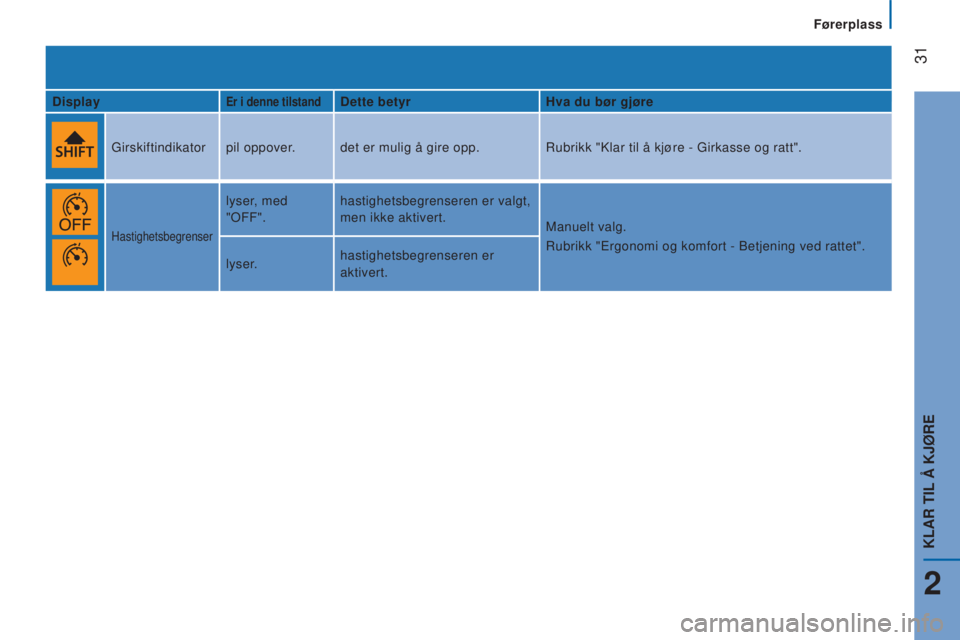

DisplayEr i denne tilstandDette betyrHva du bør gjøre
Girskiftindikator pil oppover. det er mulig å gire opp. Rubrikk "Klar til å kjøre - Girkasse og ratt".
Hastighetsbegrenser
lyser, med
"OFF".hastighetsbegrenseren er valgt,
men ikke aktivert.
Manuelt valg.
Rubrikk "Ergonomi og komfort - Betjening ved rattet".
lyser. hastighetsbegrenseren er
aktivert.
Førerplass
2
KLAR TIL Å KJØRE
Page 34 of 308
32
jumper_no_Chap02_Pret-a-Partir_ed01-2015
DRIVSTOFFMÅLER
Drivstoffnivået kontrolleres hver gang
tenningen skrus på.
Indikatoren viser:
-
F (Full- full):
tanken er full.
-
E (Empty - tom):
tanken er nesten
tom, kontrollampen for lavt nivå lyser
kontinuerlig.
Ved kjøring på plant underlag vil denne
lampen tennes når det er ca. følgende volum
igjen på tanken:
-
10
liter for tanker på mellom 60 og 90 liter,
-
12
liter for tanker på 120 liter.
Drivstofftanker med forskjellig kapasitet
(60
og 120 liter) finnes tilgjengelig som
ekstrautstyr.
KJØLEVæSKETEMPERATUR
Nålen befinner seg mellom C (Cold - kald)
og H (Hot - varm): normal funksjon.
Under ekstreme bruksforhold eller spesielle
klimatiske forhold, kan det hende at nålen
nærmer seg den røde sonen. Dersom nålen kommer inn i den røde
sonen, eller dersom kontrollampen
tennes:
-
stopp bilen med en gang og skru av
tenningen. Det kan hende at kjøleviften
fortsetter å fungere, og det for en
periode på opp til ca. 10 minutter.
-
vent til motoren blir kald før du sjekker
nivået og eventuelt etterfyller. Følg disse
rådene:
Kjøleanlegget er under trykk. For å unngå
brannskader, skru proppen to omganger
rundt for å slippe ut trykket før du åpner.
Når trykket er falt, sjekk nivået og fjern
proppen for å etterfylle.
Dersom nålen forblir i den røde sonen,
kontakt CITROËN eller et kvalifisert
verksted.
Se rubrikken "Kontroller - Drivstoff". Se rubrikken "Kontroller - Nivåer
og
kontroller".
Førerplass
Page 35 of 308
33
jumper_no_Chap02_Pret-a-Partir_ed01-2015
EKSOSRENSING
EODB (European On Board Diagnosis) er
et europeisk integrert diagnosesystem som
blant annet overholder de gjeldende normer
når det gjelder utslipp av:
-
CO (karbonmonoksid),
-
HC (uforbrente hydrokarboner),
-
NOx (nitrogenoksid) eller partikler som
detekteres av oksygensonder som er
plassert før og etter katalysatorene.
DETEKSJON A V FOR LAVT DEKKTRYKK
System som sørger for en automatisk
kontroll av dekktrykket når bilen kjører.
Systemet for deteksjon av for lavt
dekktrykk er en hjelp til kjøring som
ikke erstatter førerens årvåkenhet. Dette systemet fritar deg ikke for
en månedlig kontroll av dekktrykket
(inkludert reservehjulet) og likeledes foran
en langkjøring.
Kjøring med for lavt dekktrykk øker
drivstofforbruket.
Systemet overvåker til enhver tid trykket i de
fire dekkene, når bilen er i bevegelse.
Det er plassert trykkfølere i ventilen til hvert
dekk.
Systemet utløser en varsling så snart det
detekteres et trykkfall i ett eller flere dekk. Kontroll av dekktrykket skal foretas på
kalde dekk (etter at bilen har stått ro i
1
time eller etter en kjørestrekning på under
10
km med moderat hastighet). I motsatt
fall, legg 0,3
bar til verdiene som er angitt på
etiketten.
Dekktrykkverdien som er foreskrevet
for bilen din står oppført på etiketten for
dekktrykk.
Føreren blir varslet om
funksjonsfeil på avgassystemet
ved at den spesifikke lampen
tennes i instrumenbordet.
Det er risiko for skade på katalysatoren.
Få systemet kontrollert hos CITROËN-
forhandlernett eller hos et kvalifisert
verksted.
For å lokalisere denne, se rubrikken
"Tekniske spesifikasjoner -
Identifikasjon av bilen".
Kjøring med for lavt dekktrykk
forringer kjøreegenskapene, forlenger
bremselengden, forårsaker en for tidlige
slitasje på dekkene, spesielt under
vanskelige forhold (tung last, høy hastighet,
langkjøring).
Førerplass
2
KLAR TIL Å KJØRE
Page 36 of 308
34
jumper_no_Chap02_Pret-a-Partir_ed01-2015
Varsel om for lavt dekktrykk
Dette vises ved at denne lampen
lyser vedvarende, sammen med
et lydsignal og avhengig av
utstyr, visning av en melding.
Hvis det konstateres en feil på ett av
dekkene, vil feilen kunne identifiseres ved
hjelp av symbolet eller meldingen som vises,
avhengig av utstyr.
-
Senk hastigheten øyeblikkelig, ungå
brå bevegelser med rattet eller brå
nedbremsinger.
-
Stopp så snart som mulig, når
trafikkforholdene tillater det.
-
I tilfelle punktering, bruk settet for
midlertidig reparasjon av dekket eller
reservehjulet (avhengig av utstyr).
-
V
ed for lavt dekktrykk:
●
hvis du har en kompressor
, f.eks.
den som tilhører settet for midlertidig
reparasjon av dekk, kontroller
dekktrykket på de fire kalde dekkene.
eller
●
hvis det ikke er mulig å foreta denne
kontrollen med det samme, kjør
forsiktig i lav hastighet, og ta kontakt
med nærmeste CITROËN-verksted,
eller nærmeste kvalifisert e erksted. Tapet av dekktrykk som er detektert
forårsaker ikke alltid en synlig
deformering av dekket.
Nøy deg ikke med å foreta bare en visuell
kontroll.
Varslingen fortsetter inntil oppblåsing,
reparasjon eller utskifting av det eller
de berørte dekket(ene).
Funksjonsfeil
Hvis lampen for lavt dekktrykk
blinker og deretter lyser
vedvarende, sammen med
tenning av lampen "service", og i
henhold til utstyr, visning av en melding.
I dette tilfellet overvåkes ikke lenger trykket
i dekkene.
Denne varslingen vises også når minst
ett av hjulene ikke er utstyrt med føler.
Ta kontakt med CITROËN-forhandlernett
eller et kvalifisert verksted for å få systemet
kontrollert, eller etter en punktering, monter
et dekk på originalfelgen, som er utstyrt med
en føler.
Førerplass
Page 37 of 308
35
jumper_no_Chap02_Pret-a-Partir_ed01-2015
VEDLIKEHOLDSINDIKATOR
Med en gang tenningen skrus på og i
noen sekunder, vil nøkkelsymbolet for
vedlikeholdsindikatoren lyse: displayet
informerer om når neste vedlikehold skal
foretas på bilen i henhold til servicehefte og
garantier. Denne informasjonen fastsettes
avhengig av bilens antall tilbakelagte
kilometer siden siste vedlikehold.
Et par sekunder etter går displayet tilbake til
de alminnelige funksjoner.Med et langt trykk på tasten kommer du
tilbake til startdisplayet.
Se rubrikken "Teknologi ombord -
Konfigurasjon av bilen".
Degradering av motoroljekvaliteten
Se listen over kontroller i servicehefte
og garantier som ble utlevert sammen
med bilen.
Påminnelse: informasjon om vedlikehold
For å hente frem indikasjoner om vedlikehold,
trykk et kort øyeblikk på tasten MODE.
Bruk pilene opp/ned for å se informasjon
om tidsfrister for vedlikehold og motoroljens
tilstand.
Med et nytt trykk på tasten MODE kommer du
tilbake til de forskjellige menyene i displayet.Meny...
Ved å velge...Kan man...
11
Service V
edlikehold
(Km/Miles
before oil
change / før
vedlikehold) Se antallet
kilometer/
miles som
gjenstår
for neste
vedlikehold.
Oil (km/
miles før
skift) Se antall
kilometer/
miles som
gjenstår
før neste
oljeskift.
Nullstilling
Dersom indikatoren blinker permanent er
det kun et kvalifisert verksted med tilpasset
diagnoseverktøy som kan nøytralisere blinkingen.Denne andre lampen lyser
sammen med den første dersom
oljeskift ikke har blitt gjennomført,
og det betyr at oljen har blitt
ytterligere degradert. For å unngå ytterligere
degradering av oljen og før systemet når
denne etappen, foreta oljeskift. Denne lampen blinker, og dersom
bilen er utstyrt med denne
funksjonen gis det en melding
hver gang bilen starter: Dette betyr
at systemet har detektert degradering av
motoroljen. Oljeskift må utføres snarest mulig.
For 3.0 HDi-motorer er motorens turtall da
begrenset til 3 000 omdreininger/min, og
deretter 1 500 omdreininger/min all den tid
oljeskift ikke er utført. Skift olje for å unngå
enhver degradering.
Førerplass
2
KLAR TIL Å KJØRE
Page 38 of 308
36
jumper_no_Chap02_Pret-a-Partir_ed01-2015
For å gjøre det lettere å skifte gir, trykk alltid
clutchpedalen helt inn.
For å unngå problemer med pedalene:
-
påse at mattene ligger riktig,
-
legg aldri flere matter oppå
hverandre.
Unngå å la hånden ligge på girspaken. Selv
om det ikke brukes kraft, kan elementene
i girkassen over tid utsettes for slitasje på
grunn av dette.
MANUELL GIRKASSE
Revers
Løft opp ringen under girkulen for å sette
bilen i revers. Revers må aldri legges inn før bilen står helt
stille.
Dette girskiftet skal foretas sakte for å
unngå lyd ved skifte til revers.
Dersom bilen er utstyrt med
ryggevarsler, vil denne funksjonen bli
aktivert når bilen settes i revers. Det lyder
da et lydsignal inne i bilen som varsler om
en eventuell hindring.
Se rubrikken "Teknologi ombord -
Parkeringsassistanse".
INDIKATOR FOR GIRSKIFTE
Avhengig av versjon eller motor, vil dette
systemet gjøre det mulig å redusere
drivstofforbruket ved å anbefale oppgiring.
Anbefalingene for girposisjon skal
ikke ansees som obligatoriske. Veiens
konfigurasjon, trafikktettheten og
sikkerheten utgjør faktorer som er viktige for
valg av den optimale girposisjon. Føreren
er selv ansvarlig for om han/hun følger
systemets indikasjoner, eller ikke.
Systemet vil under ingen omstendigheter
gi beskjed om at første gir eller revers
skal legges inn, og vil heller ikke anbefale
nedgiring.
Girkasse og ratt
Page 39 of 308
37
jumper_no_Chap02_Pret-a-Partir_ed01-2015
DYBDEREGULERING AV RATTET
Stopp bilen og innstill først setet i riktig
posisjon.
Utløs rattstammen ved å trekke hendelen
mot deg.
Innstill riktig dybde, og skyv deretter
hendelen inn igjen.
På
Informasjonen gis i displayet
i instrumentpanelet i form av
kontrollampen SHIFT, fulgt av en
pil som peker oppover, og som
varsler om at føreren kan gire opp.
Systemet tilpasser anbefalingene etter
kjøreforholdene (bakke, last, ...) og førerens
kjøring (ønske om motorkraft, akselerering,
bremsing,...).
Av
Dette systemet kan ikke deaktiveres av
føreren.
Av sikkerhetsgrunner må ingen
regulering skje mens man kjører.
Girkasse og ratt
2
KLAR TIL Å KJØRE
Page 40 of 308
38
jumper_no_Chap02_Pret-a-Partir_ed01-2015
TENNINGSLÅS
Posisjon STOP: tenningslås.
Tenningen er av.
Posisjon MAR: tenning på.
Visse tilbehør fungerer.
Posisjon AV V (Avviemento): starter.
Starteren er aktivert.
Start av motoren
Kontrollampe for startsperre
Dersom denne kontroll-lampen
lyser, bytt nøkkel og få den
defekte nøkkelen sjekket i et
CITROËN-verksted.
Kontrollampe for gløding av
diesel
T
rekk til parkeringsbremsen, sett
girkassen i fri og drei nøkkelen til
posisjon MAR.
Vent til denne lampen slukker og drei
deretter på tenningsnøkkelen (posisjon AV V )
til motoren starter.
Når lampen lyser er avhengig av
klimaforholdene. Kontrollampe om åpen dør
Dersom denne lampen lyser,
sjekk at alle dørene og panseret
er forsvarlig lukket.
Skru av motoren
Stans bilen og la motoren gå på tomgang,
før tenningsnøkkelen til posisjon STOP.
Kalde klimaforhold
På fjellet og/eller i kalde soner,
anbefales det å bruke et drivstoff av typen
"vinterdrivstoff", som er tilpasset for lave
temperaturer eller nulltemperaturer.
Unngå å henge en tung gjenstand på
nøkkelen eller i fjernbetjeningen som
vil påvirke nøkkelens vinkel i tenningslåsen,
da dette kan medføre en feilfunksjon.
Denne feilen kan forverres dersom en
kollisjonspute foran utløses. Når motoren er varm, lyser lampen i noen
sekunder. Du kan da starte uten problemer.
Med en gang motoren går, slipp nøkkelen.
Start og stopp
