CITROEN JUMPER 2016 Návod na použití (in Czech)
Manufacturer: CITROEN, Model Year: 2016, Model line: JUMPER, Model: CITROEN JUMPER 2016Pages: 308, velikost PDF: 11.04 MB
Page 21 of 308
19
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

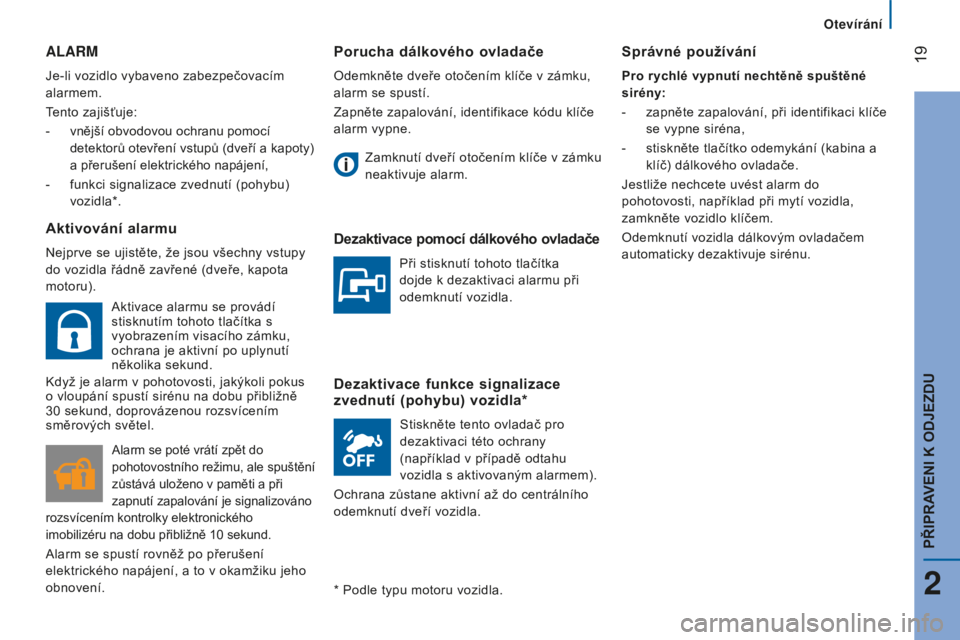

Porucha dálkového ovladače
Odemkněte dveře otočením klíče v zámku,
alarm se spustí.
Zapněte zapalování, identifikace kódu klíče
alarm vypne.Zamknutí dveří otočením klíče v zámku
neaktivuje alarm.
Dezaktivace pomocí dálkového ovladače
Při stisknutí tohoto tlačítka
dojde k dezaktivaci alarmu při
odemknutí vozidla.
Dezaktivace funkce signalizace
zvednutí (pohybu) vozidla*
Stiskněte tento ovladač pro
dezaktivaci této ochrany
(například v případě odtahu
vozidla s aktivovaným alarmem).
Ochrana zůstane aktivní až do centrálního
odemknutí dveří vozidla.
ALARM
Je-li vozidlo vybaveno zabezpečovacím
alarmem.
Tento zajišťuje:
-
vnější obvodovou ochranu pomocí
detektorů otevření vstupů (dveří a kapoty)
a přerušení elektrického napájení,
-
funkci signalizace zvednutí (pohybu)
vozidla*.
Aktivování alarmu
Nejprve se ujistěte, že jsou všechny vstupy
do vozidla řádně zavřené (dveře, kapota
motoru).
* Podle typu motoru vozidla.
Správné používání
Pro rychlé vypnutí nechtěně spuštěné
sirény:
-
zapněte zapalování, při identifikaci klíče
se vypne siréna,
-
stiskněte tlačítko odemykání (kabina a
klíč) dálkového ovladače.
Jestliže nechcete uvést alarm do
pohotovosti, například při mytí vozidla,
zamkněte vozidlo klíčem.
Odemknutí vozidla dálkovým ovladačem
automaticky dezaktivuje sirénu.
Aktivace alarmu se provádí
stisknutím tohoto tlačítka s
vyobrazením visacího zámku,
ochrana je aktivní po uplynutí
několika sekund.
Když je alarm v pohotovosti, jakýkoli pokus
o vloupání spustí sirénu na dobu přibližně
30
sekund, doprovázenou rozsvícením
směrových světel.
Alarm se poté vrátí zpět do
pohotovostního režimu, ale spuštění
zůstává uloženo v paměti a při
zapnutí zapalování je signalizováno
rozsvícením kontrolky elektronického
imobilizéru na dobu přibližně 10
sekund.
Alarm se spustí rovněž po přerušení
elektrického napájení, a to v okamžiku jeho
obnovení.
2
Otev
Page 22 of 308
20
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

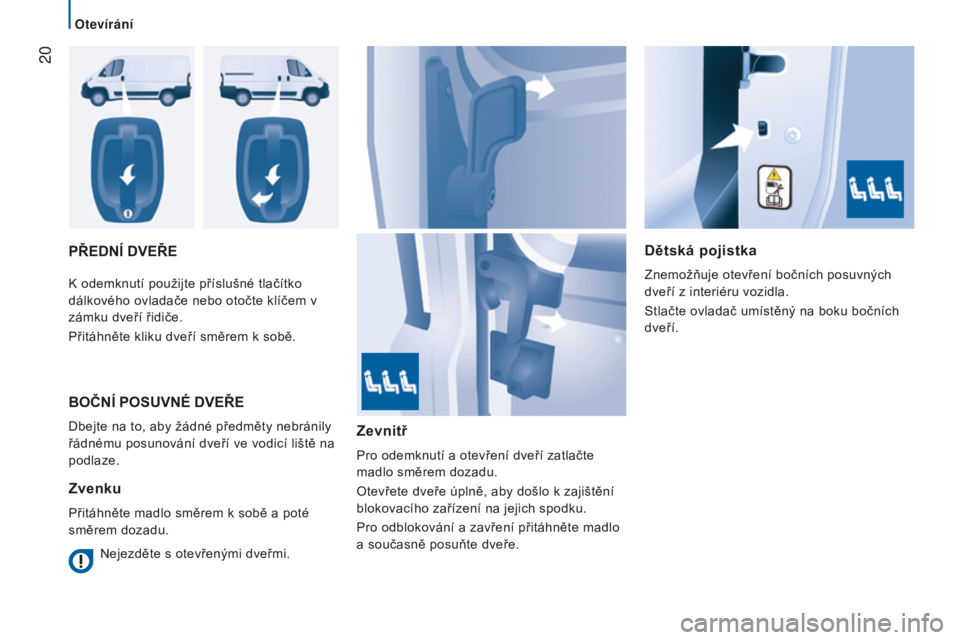

PŘEDNÍ DVEŘEDětská pojistka
Znemožňuje otevření bočních posuvných
dveří z interiéru vozidla.
Stlačte ovladač umístěný na boku bočních
dveří.
K odemknutí použijte příslušné tlačítko
dálkového ovladače nebo otočte klíčem v
zámku dveří řidiče.
Přitáhněte kliku dveří směrem k sobě.
BOČNÍ POSUVNé DVEŘE
Dbejte na to, aby žádné předměty nebránily
řádnému posunování dveří ve vodicí liště na
podlaze.
Zvenku
Přitáhněte madlo směrem k sobě a poté
směrem dozadu.
Zevnitř
Pro odemknutí a otevření dveří zatlačte
madlo směrem dozadu.
Otevřete dveře úplně, aby došlo k zajištění
blokovacího zařízení na jejich spodku.
Pro odblokování a zavření přitáhněte madlo
a současně posuňte dveře.
Nejezděte s otevřenými dveřmi.
Otev
Page 23 of 308
21
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

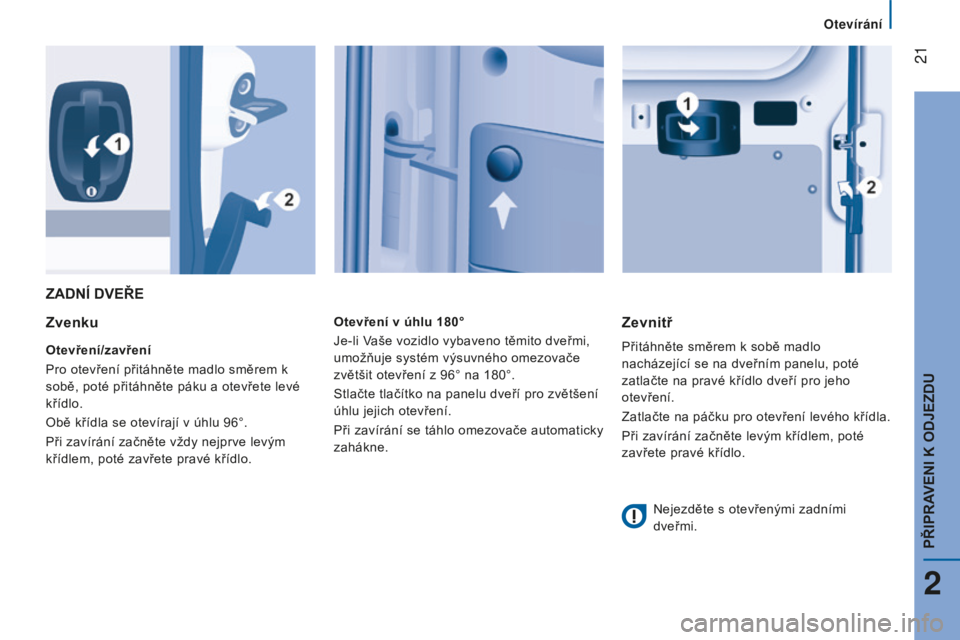

ZADNÍ DVEŘE
Zvenku
Otevření/zavření
Pro otevření přitáhněte madlo směrem k
sobě, poté přitáhněte páku a otevřete levé
křídlo.
Obě křídla se otevírají v úhlu 96°.
Při zavírání začněte vždy nejprve levým
křídlem, poté zavřete pravé křídlo.Otevření v úhlu 180°
Je-li Vaše vozidlo vybaveno těmito dveřmi,
umožňuje systém výsuvného omezovače
zvětšit otevření z 96° na 180°.
Stlačte tlačítko na panelu dveří pro zvětšení
úhlu jejich otevření.
Při zavírání se táhlo omezovače automaticky
zahákne.
Zevnitř
Přitáhněte směrem k sobě madlo
nacházející se na dveřním panelu, poté
zatlačte na pravé křídlo dveří pro jeho
otevření.
Zatlačte na páčku pro otevření levého křídla.
Při zavírání začněte levým křídlem, poté
zavřete pravé křídlo.
Nejezděte s otevřenými zadními
dveřmi.
2
Otev
Page 24 of 308
22
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

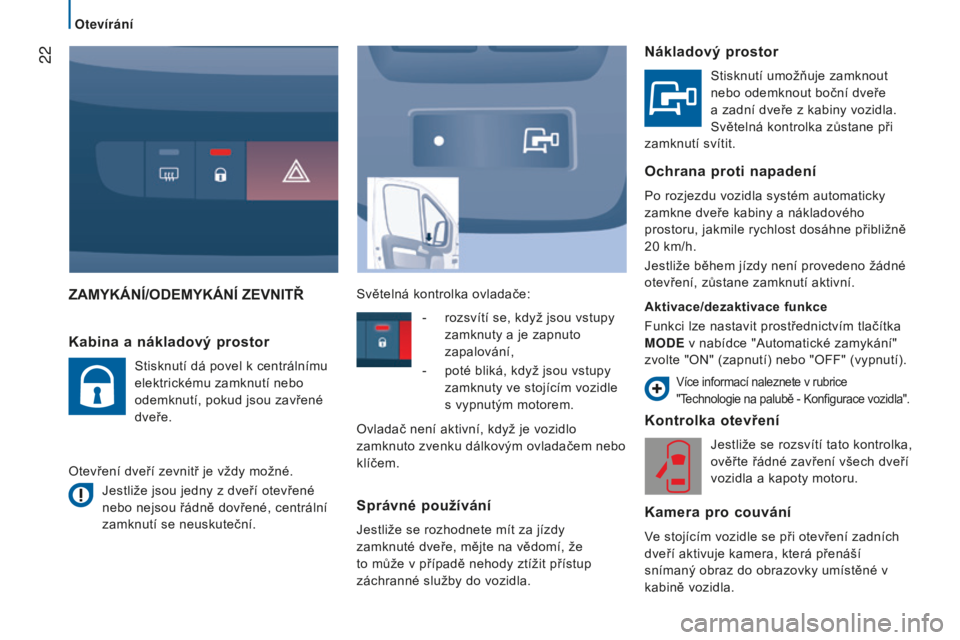

ZAMykÁNÍ/ODEMykÁNÍ ZEVNITŘk ontrolka otevření
Jestliže se rozsvítí tato kontrolka,
ověřte řádné zavření všech dveří
vozidla a kapoty motoru.
kamera pro couvání
Ve stojícím vozidle se při otevření zadních
dveří aktivuje kamera, která přenáší
snímaný obraz do obrazovky umístěné v
kabině vozidla.
kabina a nákladový prostor
Stisknutí dá povel k centrálnímu
elektrickému zamknutí nebo
odemknutí, pokud jsou zavřené
dveře.
Otevření dveří zevnitř je vždy možné. Jestliže jsou jedny z dveří otevřené
nebo nejsou řádně dovřené, centrální
zamknutí se neuskuteční. Světelná kontrolka ovladače:
Nákladový prostor
Stisknutí umožňuje zamknout
nebo odemknout boční dveře
a zadní dveře z kabiny vozidla.
Světelná kontrolka zůstane při
zamknutí svítit.
Ochrana proti napadení
Po rozjezdu vozidla systém automaticky
zamkne dveře kabiny a nákladového
prostoru, jakmile rychlost dosáhne přibližně
20
km/h.
Jestliže během jízdy není provedeno žádné
otevření, zůstane zamknutí aktivní.
Aktivace/dezaktivace funkce
Funkci lze nastavit prostřednictvím tlačítka
MODE v nabídce "Automatické zamykání"
zvolte "ON" (zapnutí) nebo "OFF" (vypnutí).
-
rozsvítí se, když jsou vstupy
zamknuty a je zapnuto
zapalování,
-
poté bliká, když jsou vstupy
zamknuty ve stojícím vozidle
s vypnutým motorem.
Ovladač není aktivní, když je vozidlo
zamknuto zvenku dálkovým ovladačem nebo
klíčem.
Správné používání
Jestliže se rozhodnete mít za jízdy
zamknuté dveře, mějte na vědomí, že
to může v případě nehody ztížit přístup
záchranné služby do vozidla.
Více informací naleznete v rubrice
"Technologie na palubě - Konfigurace vozidla".
Otev
Page 25 of 308
23
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

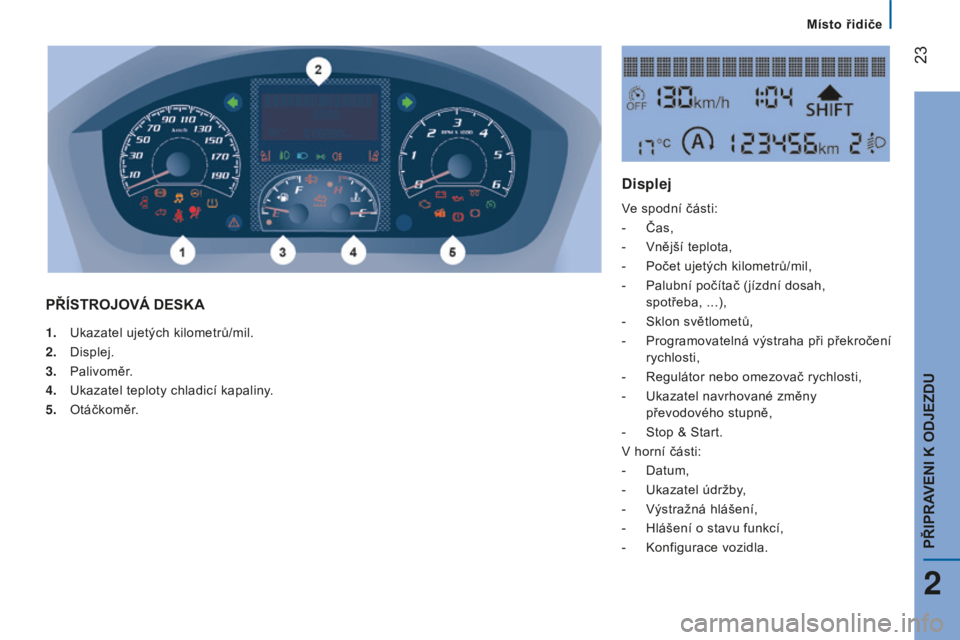

1. Ukazatel ujetých kilometrů/mil.
2.
Displej.
3.
Palivoměr
.
4.
Ukazatel teploty chladicí kapaliny
.
5.
Otáčkoměr
.
PŘÍSTROjOVÁ DESkA
Displej
Ve spodní části:
-
Čas,
-
Vnější teplota,
-
Počet ujetých kilometrů/mil,
-
Palubní počítač (jízdní dosah,
spotřeba,
...),
-
Sklon světlometů,
-
Programovatelná výstraha při překročení
rychlosti,
-
Regulátor nebo omezovač rychlosti,
-
Ukazatel navrhované změny
převodového stupně,
-
Stop & Start.
V horní části:
-
Datum,
-
Ukazatel údržby
,
-
Výstražná hlášení,
-
Hlášení o stavu funkcí,
-
Konfigurace vozidla.
Místo řidiče
2
PŘIPRAVENI K ODJEZDU
Page 26 of 308
24
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

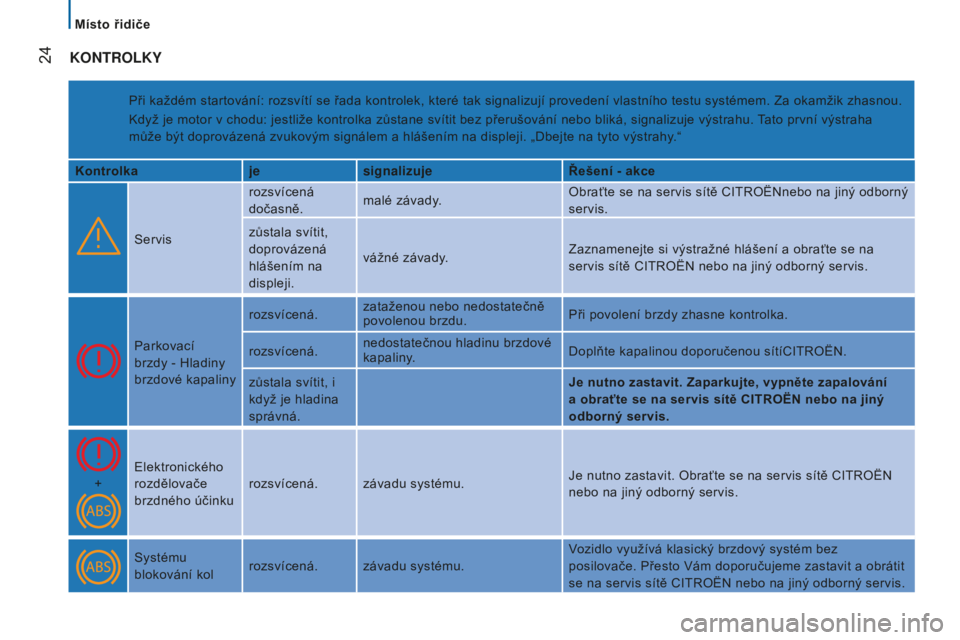

KONTROLKY
Při každém startování: rozsvítí se řada kontrolek, které tak signalizují provedení vlastního testu systémem. Za okamžik zhasnou.
Když je motor v chodu: jestliže kontrolka zůstane svítit bez přerušování nebo bliká, signalizuje výstrahu. Tato první výstraha
může být doprovázená zvukovým signálem a hlášením na displeji. „Dbejte na tyto výstrahy.“
k
ontrolka jesignalizuje Řešení - akce
Servis rozsvícená
dočasně.
malé závady. Obraťte se na servis sítě CITROËNnebo na jiný odborný
servis.
zůstala svítit,
doprovázená
hlášením na
displeji. vážné závady.
Zaznamenejte si výstražné hlášení a obraťte se na
servis sítě CITROËN nebo na jiný odborný servis.
Parkovací
brzdy - Hladiny
brzdové kapaliny rozsvícená.
zataženou nebo nedostatečně
povolenou brzdu.
Při povolení brzdy zhasne kontrolka.
rozsvícená. nedostatečnou hladinu brzdové
kapaliny.
Doplňte kapalinou doporučenou sítíCITROËN.
zůstala svítit, i
když je hladina
správná.
j
e nutno zastavit. Zaparkujte, vypněte zapalování
a obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
+ Elektronického
rozdělovače
brzdného účinku rozsvícená. závadu systému.
Je nutno zastavit. Obraťte se na servis sítě CITROËN
nebo na jiný odborný servis.
Systému
blokování kol rozsvícená. závadu systému. Vozidlo využívá klasický brzdový systém bez
posilovače. Přesto Vám doporučujeme zastavit a obrátit
se na servis sítě CITROËN nebo na jiný odborný servis.
Místo řidiče
Page 27 of 308
25
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

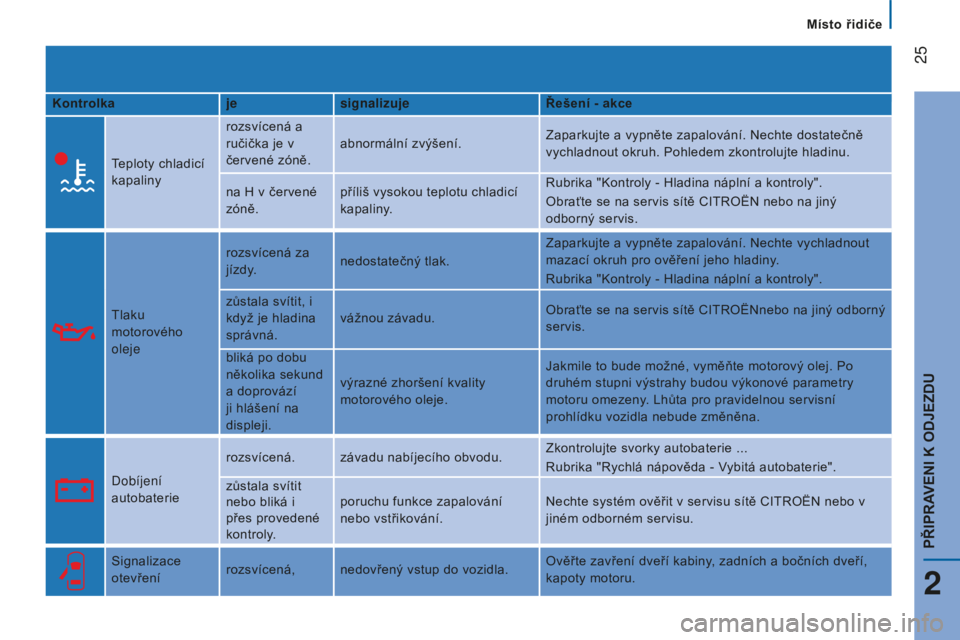

kontrolkajesignalizuje Řešení - akce
T eploty chladicí
kapaliny rozsvícená a
ručička je v
červené zóně.
abnormální zvýšení.
Zaparkujte a vypněte zapalování. Nechte dostatečně
vychladnout okruh. Pohledem zkontrolujte hladinu.
na H v červené
zóně. příliš vysokou teplotu chladicí
kapaliny. Rubrika "Kontroly - Hladina náplní a kontroly".
Obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
Tlaku
motorového
oleje rozsvícená za
jízdy.
nedostatečný tlak. Zaparkujte a vypněte zapalování. Nechte vychladnout
mazací okruh pro ověření jeho hladiny.
Rubrika "Kontroly - Hladina náplní a kontroly".
zůstala svítit, i
když je hladina
správná. vážnou závadu.
Obraťte se na servis sítě CITROËNnebo na jiný odborný
servis.
bliká po dobu
několika sekund
a doprovází
ji hlášení na
displeji. výrazné zhoršení kvality
motorového oleje.
Jakmile to bude možné, vyměňte motorový olej. Po
druhém stupni výstrahy budou výkonové parametry
motoru omezeny. Lhůta pro pravidelnou servisní
prohlídku vozidla nebude změněna.
Dobíjení
autobaterie rozsvícená. závadu nabíjecího obvodu.
Zkontrolujte svorky autobaterie ...
Rubrika "Rychlá nápověda - Vybitá autobaterie".
zůstala svítit
nebo bliká i
přes provedené
kontroly. poruchu funkce zapalování
nebo vstřikování.
Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Signalizace
otevření rozsvícená, nedovřený vstup do vozidla. Ověřte zavření dveří kabiny, zadních a bočních dveří,
kapoty motoru.
Místo řidiče
2
PŘIPRAVENI K ODJEZDU
Page 28 of 308
26
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

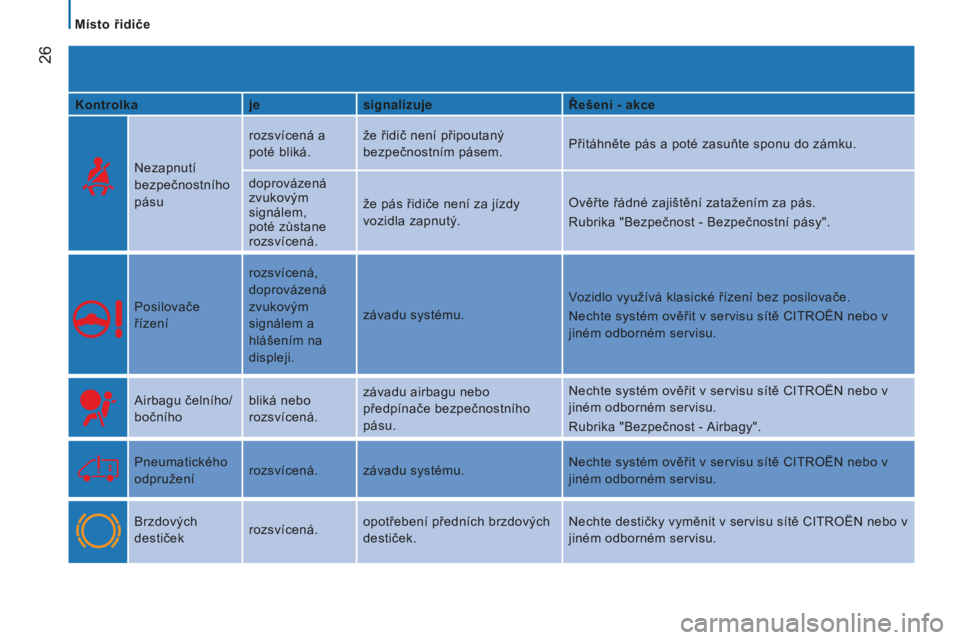

kontrolkajesignalizuje Řešení - akce
Nezapnutí
bezpečnostního
pásu rozsvícená a
poté bliká.
že řidič není připoutaný
bezpečnostním pásem.
Přitáhněte pás a poté zasuňte sponu do zámku.
doprovázená
zvukovým
signálem,
poté zůstane
rozsvícená. že pás řidiče není za jízdy
vozidla zapnutý.
Ověřte řádné zajištění zatažením za pás.
Rubrika "Bezpečnost - Bezpečnostní pásy".
Posilovače
řízení rozsvícená,
doprovázená
zvukovým
signálem a
hlášením na
displeji.
závadu systému.
Vozidlo využívá klasické řízení bez posilovače.
Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Airbagu čelního/
bočního bliká nebo
rozsvícená.závadu airbagu nebo
předpínače bezpečnostního
pásu. Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Rubrika "Bezpečnost - Airbagy".
Pneumatického
odpružení rozsvícená. závadu systému. Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Brzdových
destiček rozsvícená.opotřebení předních brzdových
destiček. Nechte destičky vyměnit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Místo řidiče
Page 29 of 308
27
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

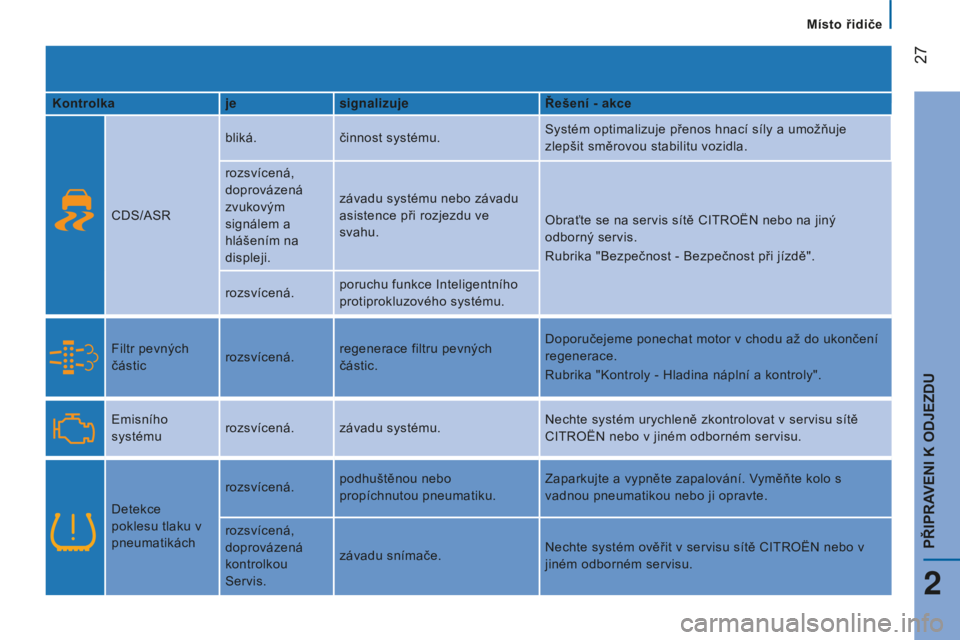

kontrolkajesignalizuje Řešení - akce
CDS/ASR bliká.
činnost systému. Systém optimalizuje přenos hnací síly a umožňuje
zlepšit směrovou stabilitu vozidla.
rozsvícená,
doprovázená
zvukovým
signálem a
hlášením na
displeji. závadu systému nebo závadu
asistence při rozjezdu ve
svahu.
Obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
Rubrika "Bezpečnost - Bezpečnost při jízdě".
rozsvícená. poruchu funkce Inteligentního
protiprokluzového systému.
Filtr pevných
částic rozsvícená. regenerace filtru pevných
částic. Doporučejeme ponechat motor v chodu až do ukončení
regenerace.
Rubrika "Kontroly - Hladina náplní a kontroly".
Emisního
systému rozsvícená. závadu systému. Nechte systém urychleně zkontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu.
Detekce
poklesu tlaku v
pneumatikách rozsvícená.
podhuštěnou nebo
propíchnutou pneumatiku. Zaparkujte a vypněte zapalování. Vyměňte kolo s
vadnou pneumatikou nebo ji opravte.
rozsvícená,
doprovázená
kontrolkou
Servis. závadu snímače.
Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Místo řidiče
2
PŘIPRAVENI K ODJEZDU
Page 30 of 308
28
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

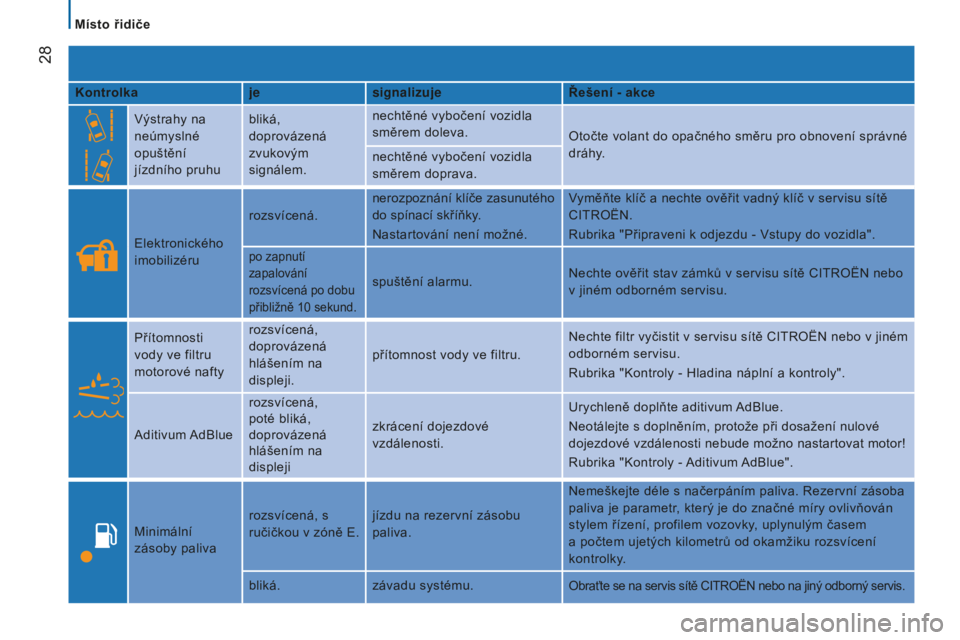

kontrolkajesignalizuje Řešení - akce
Výstrahy na
neúmyslné
opuštění
jízdního pruhu bliká,
doprovázená
zvukovým
signálem. nechtěné vybočení vozidla
směrem doleva.
Otočte volant do opačného směru pro obnovení správné
dráhy.
nechtěné vybočení vozidla
směrem doprava.
Elektronického
imobilizéru rozsvícená.
nerozpoznání klíče zasunutého
do spínací skříňky.
Nastartování není možné. Vyměňte klíč a nechte ověřit vadný klíč v servisu sítě
CITROËN.
Rubrika "Připraveni k odjezdu - Vstupy do vozidla".
po zapnutí
zapalování
rozsvícená po dobu
přibližně 10
sekund.
spuštění alarmu. Nechte ověřit stav zámků v servisu sítě CITROËN nebo
v jiném odborném servisu.
Přítomnosti
vody ve filtru
motorové nafty rozsvícená,
doprovázená
hlášením na
displeji.
přítomnost vody ve filtru.
Nechte filtr vyčistit v servisu sítě CITROËN nebo v jiném
odborném servisu.
Rubrika "Kontroly - Hladina náplní a kontroly".
Aditivum AdBlue rozsvícená,
poté bliká,
doprovázená
hlášením na
displeji zkrácení dojezdové
vzdálenosti.
Urychleně doplňte aditivum AdBlue.
Neotálejte s doplněním, protože při dosažení nulové
dojezdové vzdálenosti nebude možno nastartovat motor!
Rubrika "Kontroly - Aditivum AdBlue".
Minimální
zásoby paliva rozsvícená, s
ručičkou v zóně E.
jízdu na rezervní zásobu
paliva. Nemeškejte déle s načerpáním paliva. Rezervní zásoba
paliva je parametr, který je do značné míry ovlivňován
stylem řízení, profilem vozovky, uplynulým časem
a počtem ujetých kilometrů od okamžiku rozsvícení
kontrolky.
bliká. závadu systému.
Obraťte se na servis sítě CITROËN nebo na jiný odborný servis.
Místo řidiče
