CITROEN JUMPER 2016 Návod na použití (in Czech)
Manufacturer: CITROEN, Model Year: 2016, Model line: JUMPER, Model: CITROEN JUMPER 2016Pages: 308, velikost PDF: 11.04 MB
Page 31 of 308
29
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

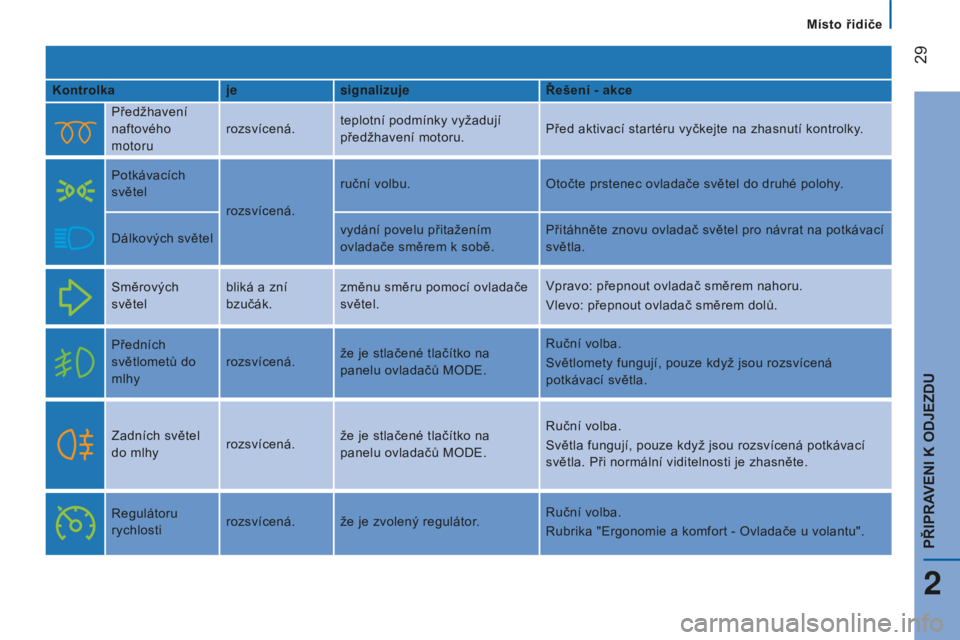

kontrolkajesignalizuje Řešení - akce
Předžhavení
naftového
motoru rozsvícená.
teplotní podmínky vyžadují
předžhavení motoru. Před aktivací startéru vyčkejte na zhasnutí kontrolky.
Potkávacích
světel rozsvícená.ruční volbu.
Otočte prstenec ovladače světel do druhé polohy.
Dálkových světel vydání povelu přitažením
ovladače směrem k sobě.Přitáhněte znovu ovladač světel pro návrat na potkávací
světla.
Směrových
světel bliká a zní
bzučák.změnu směru pomocí ovladače
světel. Vpravo: přepnout ovladač směrem nahoru.
Vlevo: přepnout ovladač směrem dolů.
Předních
světlometů do
mlhy rozsvícená.
že je stlačené tlačítko na
panelu ovladačů MODE. Ruční volba.
Světlomety fungují, pouze když jsou rozsvícená
potkávací světla.
Zadních světel
do mlhy rozsvícená.že je stlačené tlačítko na
panelu ovladačů MODE. Ruční volba.
Světla fungují, pouze když jsou rozsvícená potkávací
světla. Při normální viditelnosti je zhasněte.
Regulátoru
rychlosti rozsvícená. že je zvolený regulátor. Ruční volba.
Rubrika "Ergonomie a komfort - Ovladače u volantu".
Místo řidiče
2
PŘIPRAVENI K ODJEZDU
Page 32 of 308
30
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

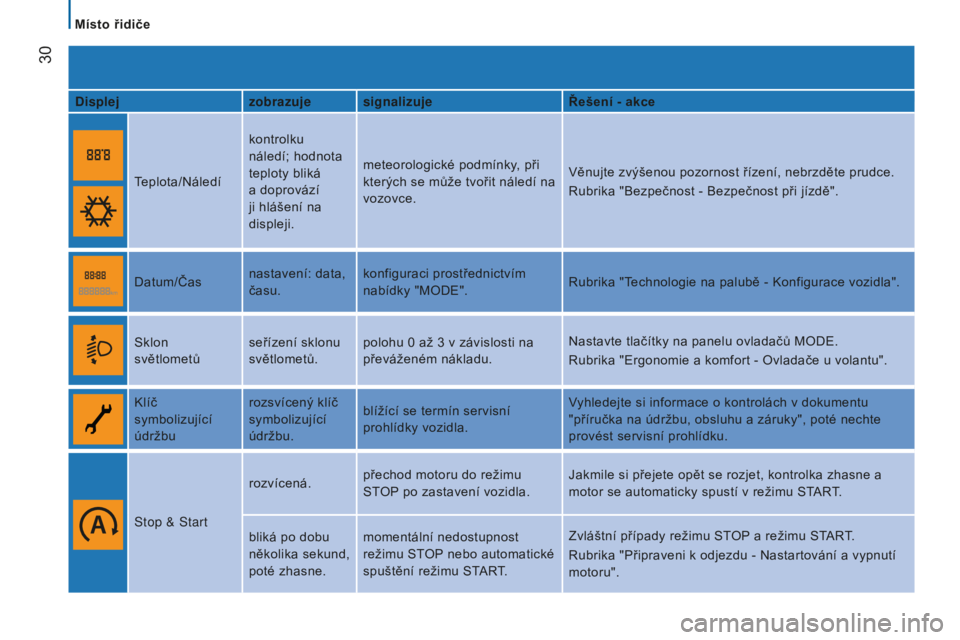

Displejzobrazuje signalizuje Řešení - akce
Teplota/Náledí kontrolku
náledí; hodnota
teploty bliká
a doprovází
ji hlášení na
displeji.meteorologické podmínky, při
kterých se může tvořit náledí na
vozovce.
Věnujte zvýšenou pozornost řízení, nebrzděte prudce.
Rubrika "Bezpečnost - Bezpečnost při jízdě".
Datum/Čas nastavení: data,
času.konfiguraci prostřednictvím
nabídky "MODE".
Rubrika "Technologie na palubě - Konfigurace vozidla".
Sklon
světlometů seřízení sklonu
světlometů.polohu 0
až 3 v závislosti na
převáženém nákladu. Nastavte tlačítky na panelu ovladačů MODE.
Rubrika "Ergonomie a komfort - Ovladače u volantu".
Klíč
symbolizující
údržbu rozsvícený klíč
symbolizující
údržbu.
blížící se termín servisní
prohlídky vozidla. Vyhledejte si informace o kontrolách v dokumentu
"příručka na údržbu, obsluhu a záruky", poté nechte
provést servisní prohlídku.
Stop & Start rozvícená.
přechod motoru do režimu
STOP po zastavení vozidla. Jakmile si přejete opět se rozjet, kontrolka zhasne a
motor se automaticky spustí v režimu START.
bliká po dobu
několika sekund,
poté zhasne. momentální nedostupnost
režimu STOP nebo automatické
spuštění režimu START. Zvláštní případy režimu STOP a režimu START.
Rubrika "Připraveni k odjezdu - Nastartování a vypnutí
motoru".
Místo řidiče
Page 33 of 308
31
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

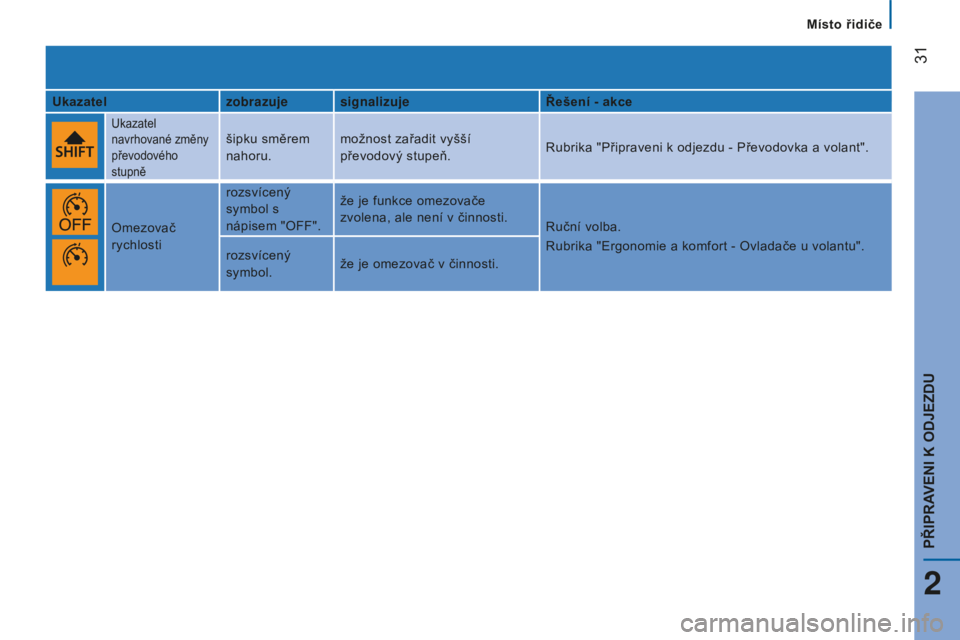

Ukazatelzobrazuje signalizuje Řešení - akce
Ukazatel
navrhované změny
převodového
stupněšipku směrem
nahoru.možnost zařadit vyšší
převodový stupeň.
Rubrika "Připraveni k odjezdu - Převodovka a volant".
Omezovač
rychlosti rozsvícený
symbol s
nápisem "OFF".
že je funkce omezovače
zvolena, ale není v činnosti.
Ruční volba.
Rubrika "Ergonomie a komfort - Ovladače u volantu".
rozsvícený
symbol. že je omezovač v činnosti.
Místo řidiče
2
PŘIPRAVENI K ODJEZDU
Page 34 of 308
32
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

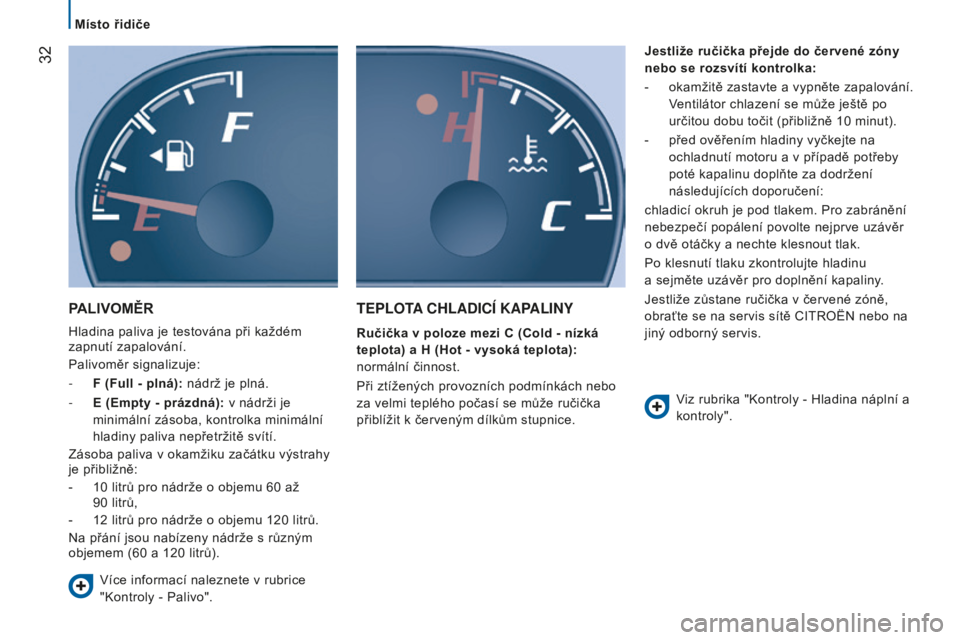

PALIVOMĚR
Hladina paliva je testována při každém
zapnutí zapalování.
Palivoměr signalizuje:
- f
( f ull - plná): nádrž je plná.
-
E (Empty - prázdná):
v nádrži je
minimální zásoba, kontrolka minimální
hladiny paliva nepřetržitě svítí.
Zásoba paliva v okamžiku začátku výstrahy
je přibližně:
-
10
litrů pro nádrže o objemu 60 až
90
litrů,
-
12
litrů pro nádrže o objemu 120 litrů.
Na přání jsou nabízeny nádrže s různým
objemem (60
a 120 litrů).
TEpLOTA CHLADICÍ KA pALINY
Ručička v poloze mezi C (Cold - nízká
teplota) a
h ( h ot - vysoká teplota):
normální činnost.
Při ztížených provozních podmínkách nebo
za velmi teplého počasí se může ručička
přiblížit k červeným dílkům stupnice.
j
estliže ručička přejde do červené zóny
nebo se rozsvítí kontrolka:
-
okamžitě zastavte a vypněte zapalování.
Ventilátor chlazení se může ještě po
určitou dobu točit (přibližně 10 minut).
-
před ověřením hladiny vyčkejte na
ochladnutí motoru a v případě potřeby
poté kapalinu doplňte za dodržení
následujících doporučení:
chladicí okruh je pod tlakem. Pro zabránění
nebezpečí popálení povolte nejprve uzávěr
o dvě otáčky a nechte klesnout tlak.
Po klesnutí tlaku zkontrolujte hladinu
a sejměte uzávěr pro doplnění kapaliny.
Jestliže zůstane ručička v červené zóně,
obraťte se na servis sítě CITROËN nebo na
jiný odborný servis.
Více informací naleznete v rubrice
"Kontroly - Palivo". Viz rubrika "Kontroly - Hladina náplní a
kontroly".
Místo řidiče
Page 35 of 308
33
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

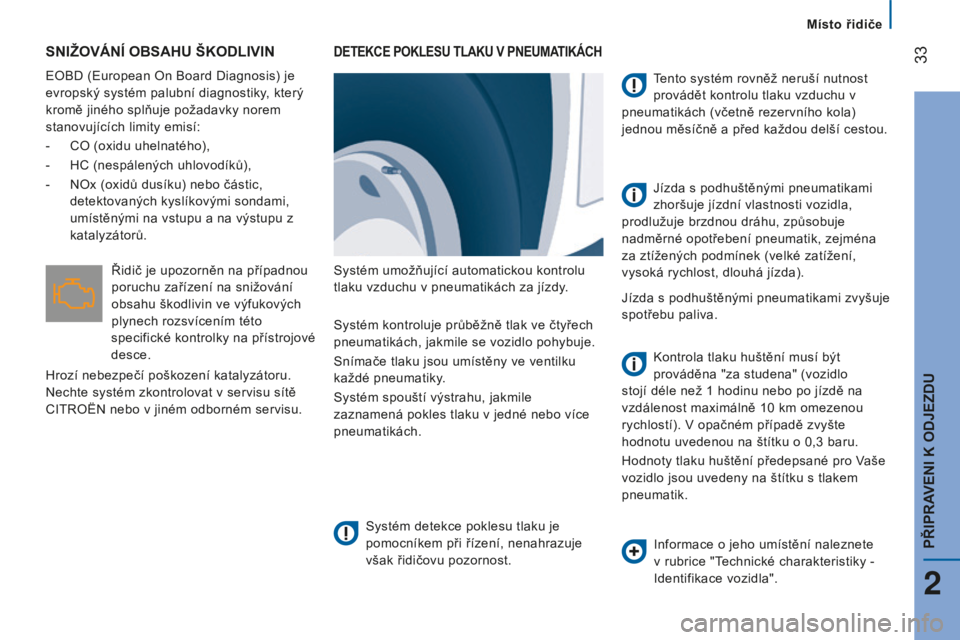

SNIžOVÁNÍ OBSAhU ŠkODLIVIN
EOBD (European On Board Diagnosis) je
evropský systém palubní diagnostiky, který
kromě jiného splňuje požadavky norem
stanovujících limity emisí:
-
CO (oxidu uhelnatého),
-
HC (nespálených uhlovodíků),
-
NOx (oxidů dusíku) nebo částic,
detektovaných kyslíkovými sondami,
umístěnými na vstupu a na výstupu z
katalyzátorů.
DETEkCE POkLESU TLAkU V PNEUMATIkÁCh
Systém umožňující automatickou kontrolu
tlaku vzduchu v pneumatikách za jízdy.
Systém detekce poklesu tlaku je
pomocníkem při řízení, nenahrazuje
však řidičovu pozornost. Tento systém rovněž neruší nutnost
provádět kontrolu tlaku vzduchu v
pneumatikách (včetně rezervního kola)
jednou měsíčně a před každou delší cestou.
Jízda s podhuštěnými pneumatikami zvyšuje
spotřebu paliva.
Systém kontroluje průběžně tlak ve čtyřech
pneumatikách, jakmile se vozidlo pohybuje.
Snímače tlaku jsou umístěny ve ventilku
každé pneumatiky.
Systém spouští výstrahu, jakmile
zaznamená pokles tlaku v jedné nebo více
pneumatikách. Kontrola tlaku huštění musí být
prováděna "za studena" (vozidlo
stojí déle než 1
hodinu nebo po jízdě na
vzdálenost maximálně 10
km omezenou
rychlostí). V opačném případě zvyšte
hodnotu uvedenou na štítku o 0,3
baru.
Hodnoty tlaku huštění předepsané pro Vaše
vozidlo jsou uvedeny na štítku s tlakem
pneumatik.
Řidič je upozorněn na případnou
poruchu zařízení na snižování
obsahu škodlivin ve výfukových
plynech rozsvícením této
specifické kontrolky na přístrojové
desce.
Hrozí nebezpečí poškození katalyzátoru.
Nechte systém zkontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu.
Informace o jeho umístění naleznete
v rubrice "Technické charakteristiky -
Identifikace vozidla".
Jízda s podhuštěnými pneumatikami
zhoršuje jízdní vlastnosti vozidla,
prodlužuje brzdnou dráhu, způsobuje
nadměrné opotřebení pneumatik, zejména
za ztížených podmínek (velké zatížení,
vysoká rychlost, dlouhá jízda).
Místo řidiče
2
PŘIPRAVENI K ODJEZDU

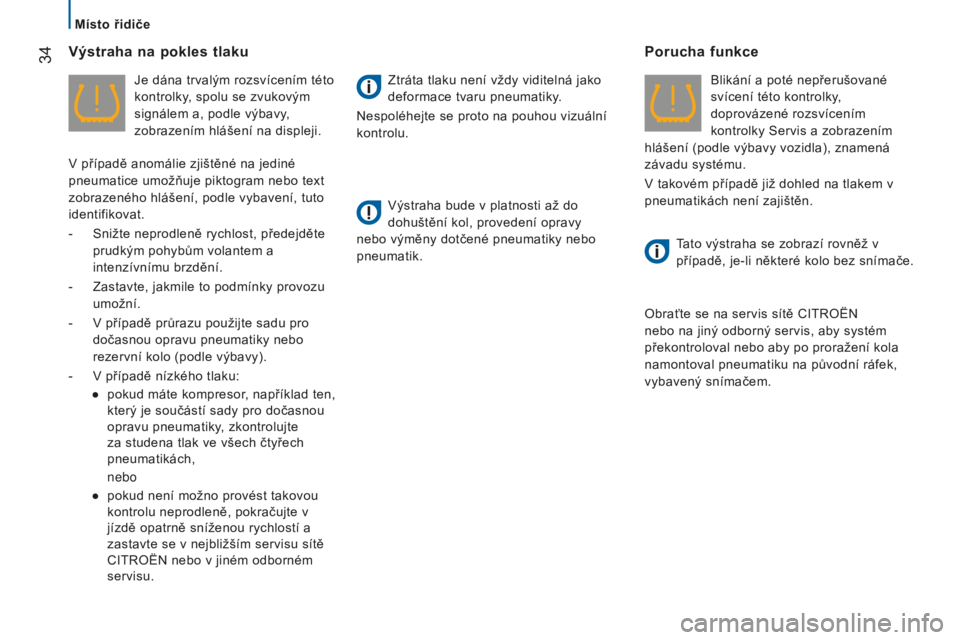

Page 36 of 308
34
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
Výstraha na pokles tlaku
Je dána trvalým rozsvícením této
kontrolky, spolu se zvukovým
signálem a, podle výbavy,
zobrazením hlášení na displeji.
V případě anomálie zjištěné na jediné
pneumatice umožňuje piktogram nebo text
zobrazeného hlášení, podle vybavení, tuto
identifikovat.
-
Snižte neprodleně rychlost, předejděte
prudkým pohybům volantem a
intenzívnímu brzdění.
-
Zastavte, jakmile to podmínky provozu
umožní.
-
V případě průrazu použijte sadu pro
dočasnou opravu pneumatiky nebo
rezervní kolo (podle výbavy).
-
V případě nízkého tlaku:
●
pokud máte kompresor
, například ten,
který je součástí sady pro dočasnou
opravu pneumatiky, zkontrolujte
za studena tlak ve všech čtyřech
pneumatikách,
nebo
●
pokud není možno provést takovou
kontrolu neprodleně, pokračujte v
jízdě opatrně sníženou rychlostí a
zastavte se v nejbližším servisu sítě
CITROËN nebo v jiném odborném
servisu. Ztráta tlaku není vždy viditelná jako
deformace tvaru pneumatiky.
Nespoléhejte se proto na pouhou vizuální
kontrolu.
Výstraha bude v platnosti až do
dohuštění kol, provedení opravy
nebo výměny dotčené pneumatiky nebo
pneumatik.
Porucha funkce
Blikání a poté nepřerušované
svícení této kontrolky,
doprovázené rozsvícením
kontrolky Servis a zobrazením
hlášení (podle výbavy vozidla), znamená
závadu systému.
V takovém případě již dohled na tlakem v
pneumatikách není zajištěn.
Tato výstraha se zobrazí rovněž v
případě, je-li některé kolo bez snímače.
Obraťte se na servis sítě CITROËN
nebo na jiný odborný servis, aby systém
překontroloval nebo aby po proražení kola
namontoval pneumatiku na původní ráfek,
vybavený snímačem.
Místo řidiče
Page 37 of 308
35
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
UkAZATEL ÚDR ž B y
Ihned po zapnutí zapalování se na několik
sekund rozsvítí klíč symbolizující údržbové
práce: ukazatel informuje o lhůtě příští
prohlídky vozidla, která má být provedena
v souladu s plánem údržby uvedeným v
dokumentu nazvaném "servisní a záruční
knížka". Tato informace je určována v
závislosti na počtu kilometrů ujetých od
poslední prohlídky.
Několik sekund poté se displej vrátí na
zobrazování běžných funkcí. Při dlouhém stisknutí se vrátíte na úvodní
obrazovku.
Více informací naleznete v rubrice
"Technologie na palubě - Konfigurace
vozidla".
Zhoršení kvality motorového oleje
Seznam jednotlivých kontrol je
specifikovaný v dokumentu "servisní
a záruční knížka", který jste obdrželi
zároveň s vozidlem.
Zobrazení informace o údržbě
Pro zobrazení informací o údržbě můžete
kdykoli krátce stisknout tlačítko MODE.
Použijte šipky směřující nahoru a dolů
pro zobrazení informací o lhůtě údržby
a
upotřebení motorového oleje.
Novým stisknutím tlačítka MODE se vrátíte
do příslušných nabídek displeje.
Nabídka... Zvolit...Umožňuje...
11
Servis Servis
(km/míle
do servisní
prohlídky) Zobrazit
počet
kilometrů/mil
zbývajících
do příští
prohlídky
vozidla.
Olej
(km/
míle do
výměny) Zobrazit
počet
kilometrů/mil
zbývajících
do příští
výměny
oleje.
Vynulování
Pracovníci odborného servisu provedou
pomocí diagnostického přístroje vynulování,
což zajistí ukončení blikání ukazatele.Tato druhá kontrolka se rozsvítí
na přístrojové desce společně
s
první kontrolkou, když není včas
provedena výměna oleje a stupeň
zhoršení kvality oleje překročil další mez.
Proveďte výměnu oleje před dosažením této
nové meze, aby se předešlo poškození motoru. Po každém nastartování tato
kontrolka bliká a zobrazí se hlášení
(pokud je Vaše vozidlo touto funkcí
vybaveno): systém zaznamenal
zhoršení kvality motorového oleje. Nechte
urychleně provést výměnu motorového oleje.
U motorů 3.0 l HDi jsou v takovém případě
otáčky motoru omezeny na 3 000 otáček
za minutu a následně ještě sníženy na
1 500 otáček za minutu, a to dokud nedojde
k výměně oleje. Proveďte výměnu motorového
oleje, aby se předešlo poškození motoru.
Místo řidiče
2
PŘIPRAVENI K ODJEZDU
Page 38 of 308
36
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

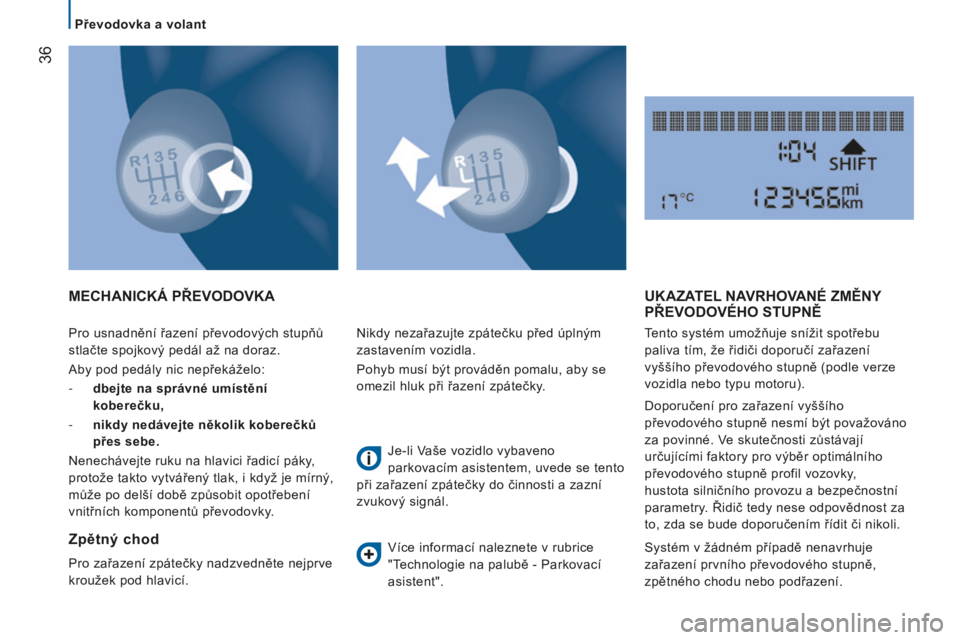

Pro usnadnění řazení převodových stupňů
stlačte spojkový pedál až na doraz.
Aby pod pedály nic nepřekáželo:
-
dbejte na správné umístění
koberečku,
-
nikdy nedávejte několik koberečků
přes sebe.
Nenechávejte ruku na hlavici řadicí páky,
protože takto vytvářený tlak, i když je mírný,
může po delší době způsobit opotřebení
vnitřních komponentů převodovky.
MEChANICkÁ PŘEVODOVkA
Zpětný
chod
Pro zařazení zpátečky nadzvedněte nejprve
kroužek pod hlavicí. Nikdy nezařazujte zpátečku před úplným
zastavením vozidla.
Pohyb musí být prováděn pomalu, aby se
omezil hluk při řazení zpátečky.
Je-li Vaše vozidlo vybaveno
parkovacím asistentem, uvede se tento
při zařazení zpátečky do činnosti a zazní
zvukový signál. Více informací naleznete v rubrice
"Technologie na palubě - Parkovací
asistent".
UkAZATEL NAVR h OVAN é ZMĚN y PŘEVODOV
éh O STUPNĚ
Tento systém umožňuje snížit spotřebu
paliva tím, že řidiči doporučí zařazení
vyššího převodového stupně (podle verze
vozidla nebo typu motoru).
Doporučení pro zařazení vyššího
převodového stupně nesmí být považováno
za povinné. Ve skutečnosti zůstávají
určujícími faktory pro výběr optimálního
převodového stupně profil vozovky,
hustota silničního provozu a bezpečnostní
parametry. Řidič tedy nese odpovědnost za
to, zda se bude doporučením řídit či nikoli.
Systém v žádném případě nenavrhuje
zařazení prvního převodového stupně,
zpětného chodu nebo podřazení.
Převodovka a volant
Page 39 of 308
37
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

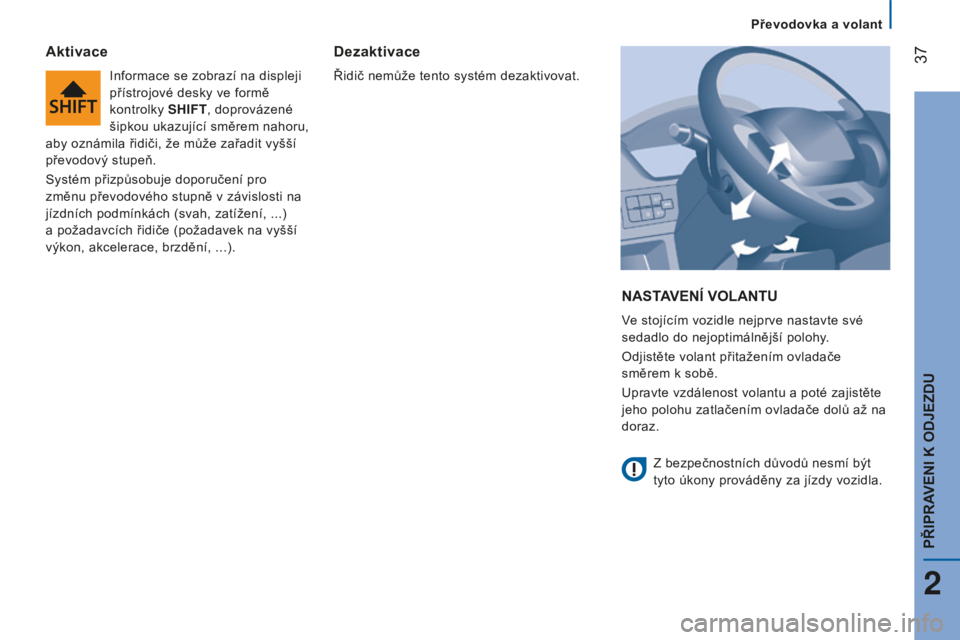

NASTAVENÍ VOLANTU
Ve stojícím vozidle nejprve nastavte své
sedadlo do nejoptimálnější polohy.
Odjistěte volant přitažením ovladače
směrem k sobě.
Upravte vzdálenost volantu a poté zajistěte
jeho polohu zatlačením ovladače dolů až na
doraz.
Aktivace
Informace se zobrazí na displeji
přístrojové desky ve formě
kontrolky SHIFT, doprovázené
šipkou ukazující směrem nahoru,
aby oznámila řidiči, že může zařadit vyšší
převodový stupeň.
Systém přizpůsobuje doporučení pro
změnu převodového stupně v závislosti na
jízdních podmínkách (svah, zatížení, ...)
a požadavcích řidiče (požadavek na vyšší
výkon, akcelerace, brzdění, ...).
Dezaktivace
Řidič nemůže tento systém dezaktivovat.
Z bezpečnostních důvodů nesmí být
tyto úkony prováděny za jízdy vozidla.
Převodovka a volant
2
PŘIPRAVENI K ODJEZDU
Page 40 of 308
38
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

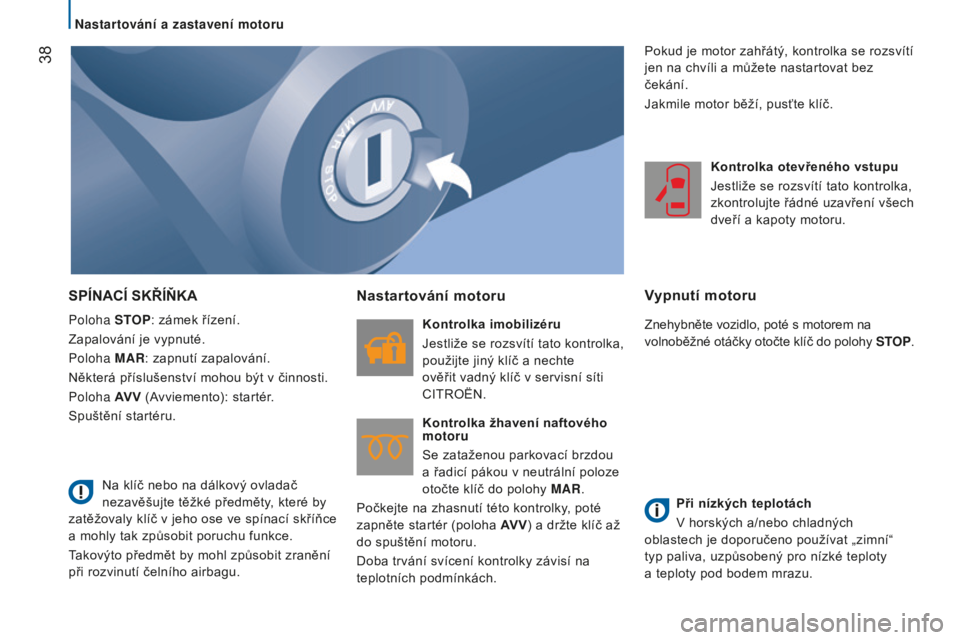

SPÍNACÍ SkŘÍňkA
Poloha STO p : zámek řízení.
Zapalování je vypnuté.
Poloha MAR: zapnutí zapalování.
Některá příslušenství mohou být v činnosti.
Poloha AV V (Avviemento): startér.
Spuštění startéru.
Nastartování motoru
kontrolka imobilizéru
Jestliže se rozsvítí tato kontrolka,
použijte jiný klíč a nechte
ověřit vadný klíč v servisní síti
CITROËN.
k
ontrolka žhavení naftového
motoru
Se zataženou parkovací brzdou
a řadicí pákou v neutrální poloze
otočte klíč do polohy MAR.
Počkejte na zhasnutí této kontrolky, poté
zapněte startér (poloha AV V ) a držte klíč až
do spuštění motoru.
Doba trvání svícení kontrolky závisí na
teplotních podmínkách.
k
ontrolka otevřeného vstupu
Jestliže se rozsvítí tato kontrolka,
zkontrolujte řádné uzavření všech
dveří a kapoty motoru.
Vypnutí motoru
Znehybněte vozidlo, poté s motorem na
volnoběžné otáčky otočte klíč do polohy STO
p .
Při nízkých teplotách
V horských a/nebo chladných
oblastech je doporučeno používat „zimní“
typ paliva, uzpůsobený pro nízké teploty
a teploty pod bodem mrazu.
Na klíč nebo na dálkový ovladač
nezavěšujte těžké předměty, které by
zatěžovaly klíč v jeho ose ve spínací skříňce
a mohly tak způsobit poruchu funkce.
Takovýto předmět by mohl způsobit zranění
při rozvinutí čelního airbagu. Pokud je motor zahřátý, kontrolka se rozsvítí
jen na chvíli a můžete nastartovat bez
čekání.
Jakmile motor běží, pusťte klíč.
Nastartov
