CITROEN JUMPER 2016 Návod na použití (in Czech)
Manufacturer: CITROEN, Model Year: 2016, Model line: JUMPER, Model: CITROEN JUMPER 2016Pages: 308, velikost PDF: 11.04 MB

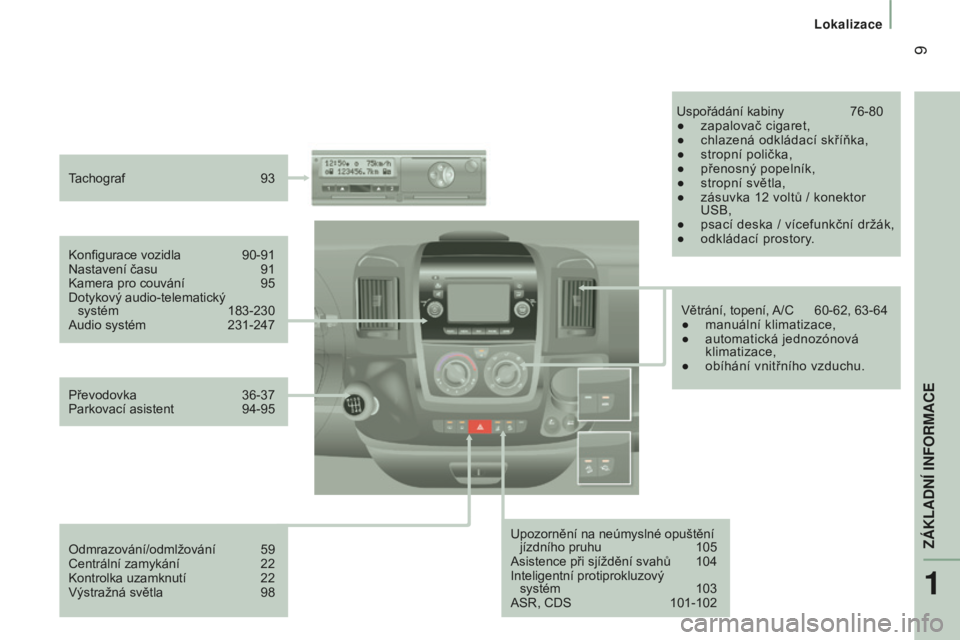

Page 11 of 308
9
jumper_cs_Chap01_vue-ensemble_ed01-2015
Upozornění na neúmyslné opuštění jízdního pruhu 105
Asistence při sjíždění svahů
104
Inteligentní protiprokluzový
systém
103
ASR, CDS
101-102
Konfigurace vozidla
90-91
Nastavení času
91
Kamera pro couvání
95
Dotykový audio-telematický
systém
183-230
Audio systém
231-247
T
achograf
93
Uspořádání kabiny
76-80
●
zapalovač cigaret,
●
chlazená odkládací skříňka,
●
stropní polička,
●
přenosný popelník,
●
stropní světla,
●
zásuvka 12
voltů / konektor
USB,
●
psací deska / vícefunkční držák,
●
odkládací prostory
.
Převodovka
36-37
Parkovací asistent
94-95
Odmrazování/odmlžování
59
Centrální zamykání
22
Kontrolka uzamknutí
22
Výstražná světla
98 Větrání, topení,
A/C
60-62, 63-64
●
manuální klimatizace,
●
automatická jednozónová
klimatizace,
●
obíhání vnitřního vzduchu.
1
Z

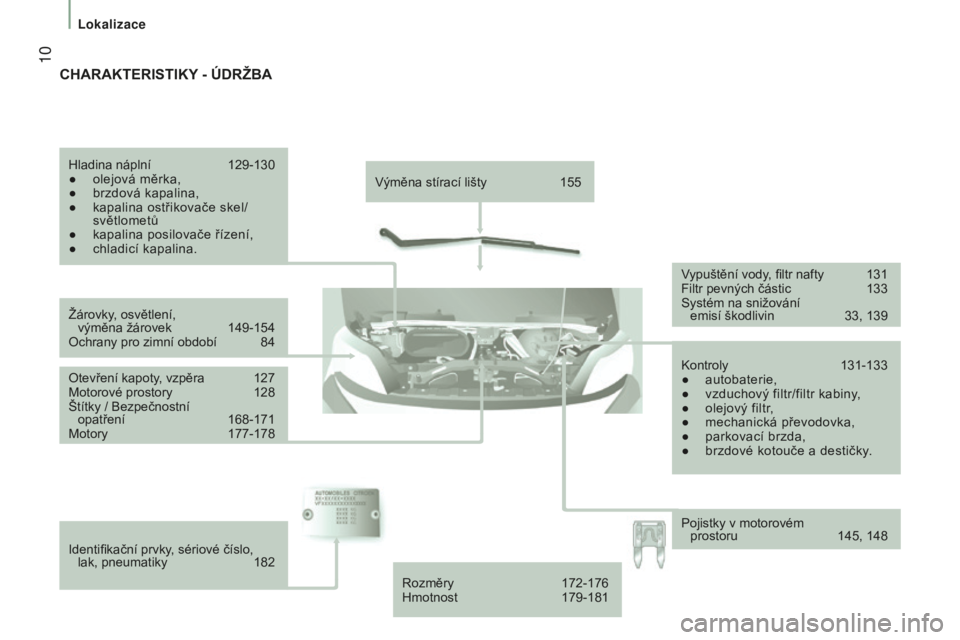

Page 12 of 308
10
jumper_cs_Chap01_vue-ensemble_ed01-2015
Výměna stírací lišty 155
Žárovky
, osvětlení,
výměna žárovek
149-154
Ochrany pro zimní období
84
Otevření kapoty
, vzpěra
127
Motorové prostory
128
Štítky / Bezpečnostní
opatření
168-171
Motory
177-178
Identifikační prvky
, sériové číslo,
lak, pneumatiky
182
Hladina náplní
129-130
●
olejová měrka,
●
brzdová kapalina,
●
kapalina ostřikovače skel/
světlometů
●
kapalina posilovače řízení,
●
chladicí kapalina. V
ypuštění vody, filtr nafty
131
Filtr pevných částic
133
Systém na snižování
emisí škodlivin
33, 139
Kontroly
131-133
●
autobaterie,
●
vzduchový filtr/filtr kabiny
,
●
olejový filtr
,
●
mechanická převodovka,
●
parkovací brzda,
●
brzdové kotouče a destičky
.
ChARAkTERISTIky - ÚDRžBA
Rozměry 172-176
Hmotnost 179-181 Pojistky v motorovém
prostoru
145, 148
Lokalizace

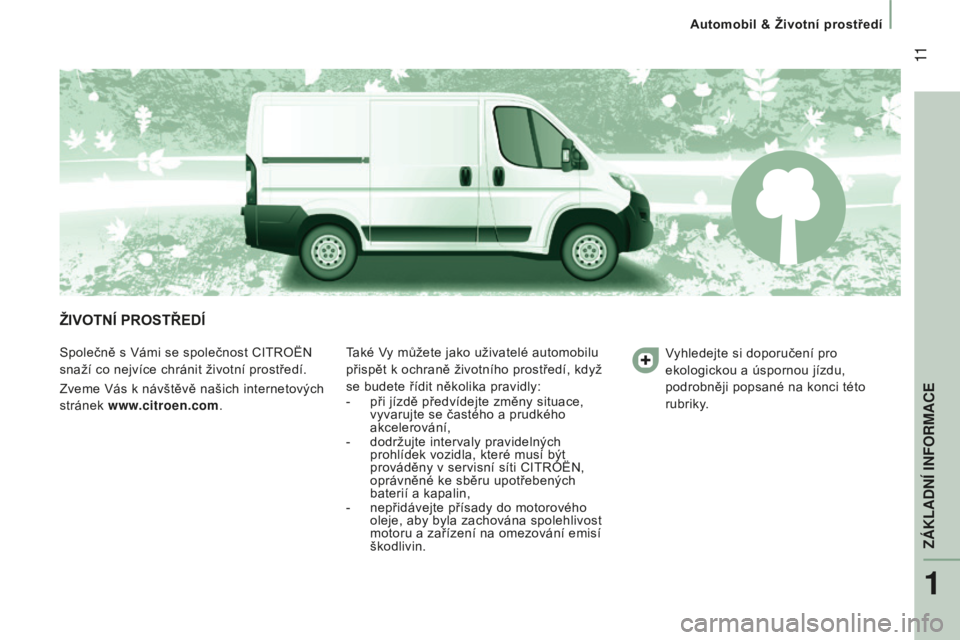

Page 13 of 308
11
jumper_cs_Chap01_vue-ensemble_ed01-2015
žIVOTNÍ PROSTŘEDÍ
Společně s Vámi se společnost CITROËN
snaží co nejvíce chránit životní prostředí.
Zveme Vás k návštěvě našich internetových
stránek www.citroen.com.Také Vy můžete jako uživatelé automobilu
přispět k ochraně životního prostředí, když
se budete řídit několika pravidly:
-
při jízdě předvídejte změny situace,
vyvarujte se častého a prudkého
akcelerování,
-
dodržujte intervaly pravidelných
prohlídek vozidla, které musí být
prováděny v servisní síti CITROËN,
oprávněné ke sběru upotřebených
baterií a kapalin,
-
nepřidávejte přísady do motorového
oleje, aby byla zachována spolehlivost
motoru a zařízení na omezování emisí
škodlivin. Vyhledejte si doporučení pro
ekologickou a úspornou jízdu,
podrobněji popsané na konci této
rubriky.
1
Z

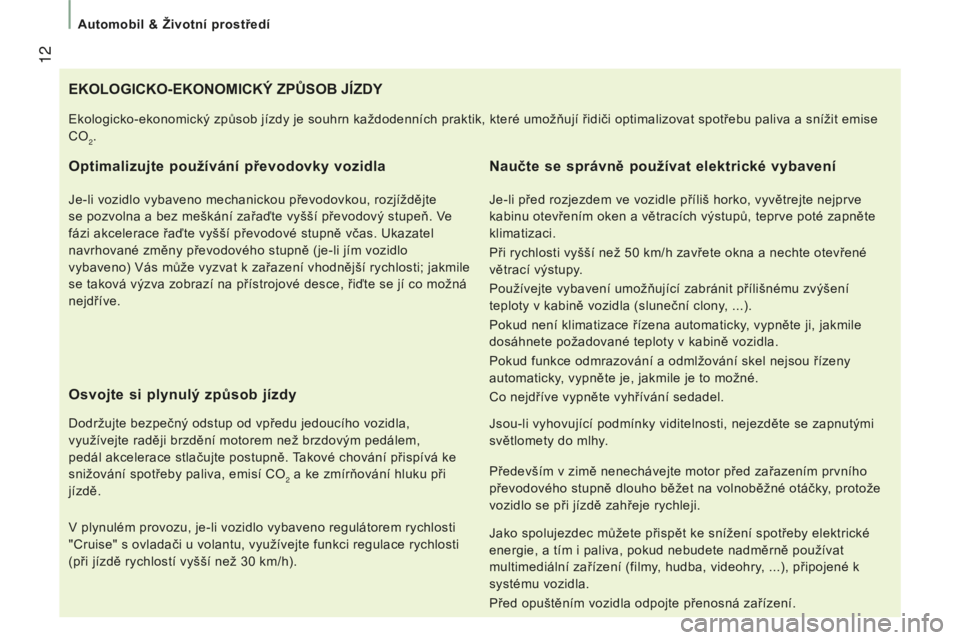

Page 14 of 308
12
jumper_cs_Chap01_vue-ensemble_ed01-2015
EkOLOgICkO-EkONOMICký ZPůSOB jÍZDy
Optimalizujte používání převodovky vozidla
Je-li vozidlo vybaveno mechanickou převodovkou, rozjíždějte
se pozvolna a bez meškání zařaďte vyšší převodový stupeň. Ve
fázi akcelerace řaďte vyšší převodové stupně včas. Ukazatel
navrhované změny převodového stupně (je-li jím vozidlo
vybaveno) Vás může vyzvat k zařazení vhodnější rychlosti; jakmile
se taková výzva zobrazí na přístrojové desce, řiďte se jí co možná
nejdříve.
Osvojte si plynulý způsob jízdy
Dodržujte bezpečný odstup od vpředu jedoucího vozidla,
využívejte raději brzdění motorem než brzdovým pedálem,
pedál akcelerace stlačujte postupně. Takové chování přispívá ke
snižování spotřeby paliva, emisí CO
2 a ke zmírňování hluku při
jízdě.
V plynulém provozu, je-li vozidlo vybaveno regulátorem rychlost
i
"Cruise" s ovladači u volantu, využívejte funkci regulace rychlosti
(při jízdě rychlostí vyšší než 30
km/h).
Naučte se správně používat elektrické vybavení
Je-li před rozjezdem ve vozidle příliš horko, vyvětrejte nejprve
kabinu otevřením oken a větracích výstupů, teprve poté zapněte
klimatizaci.
Při rychlosti vyšší než 50 km/h zavřete okna a nechte otevřené
větrací výstupy.
Používejte vybavení umožňující zabránit přílišnému zvýšení
teploty v kabině vozidla (sluneční clony, ...).
Pokud není klimatizace řízena automaticky, vypněte ji, jakmile
dosáhnete požadované teploty v kabině vozidla.
Pokud funkce odmrazování a odmlžování skel nejsou řízeny
automaticky, vypněte je, jakmile je to možné.
Co nejdříve vypněte vyhřívání sedadel.
Jsou-li vyhovující podmínky viditelnosti, nejezděte se zapnutými
světlomety do mlhy.
Ekologicko-ekonomický způsob jízdy je souhrn každodenních praktik, které umožňují řidiči optimalizovat spotřebu paliva a snížit emise
CO
2.
Především v zimě nenechávejte motor před zařazením prvního
převodového stupně dlouho běžet na volnoběžné otáčky, protože
vozidlo se při jízdě zahřeje rychleji.
Jako spolujezdec můžete přispět ke snížení spotřeby elektrické
energie, a tím i paliva, pokud nebudete nadměrně používat
multimediální zařízení (filmy, hudba, videohry, ...), připojené k
systému vozidla.
Před opuštěním vozidla odpojte přenosná zařízení.
Automobil & životní prostředí

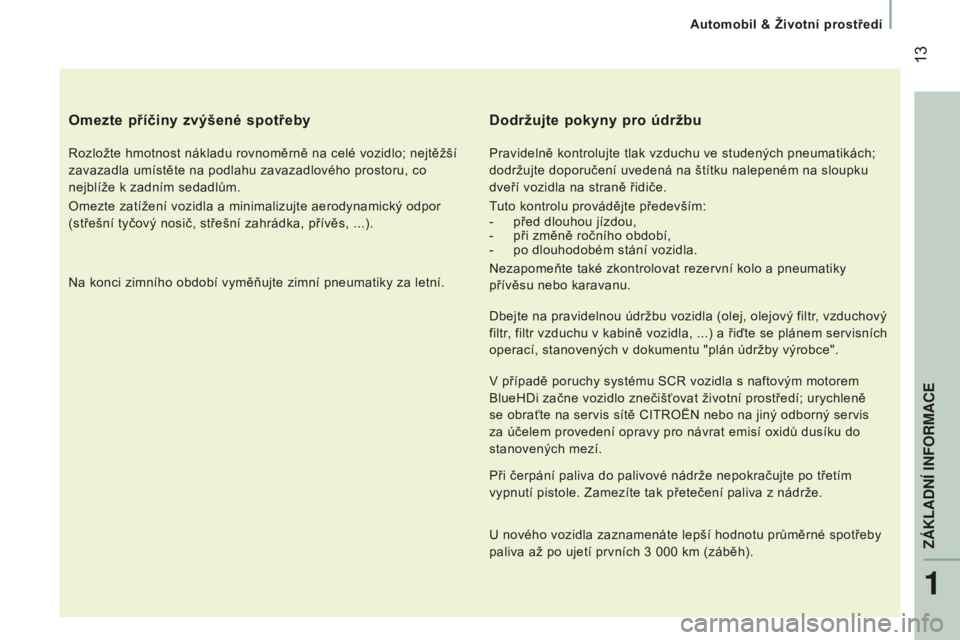

Page 15 of 308
13
jumper_cs_Chap01_vue-ensemble_ed01-2015
Omezte příčiny zvýšené spotřeby
Rozložte hmotnost nákladu rovnoměrně na celé vozidlo; nejtěžší
zavazadla umístěte na podlahu zavazadlového prostoru, co
nejblíže k zadním sedadlům.
Omezte zatížení vozidla a minimalizujte aerodynamický odpor
(střešní tyčový nosič, střešní zahrádka, přívěs, ...).
Na konci zimního období vyměňujte zimní pneumatiky za letní.
Dodržujte pokyny pro údržbu
Pravidelně kontrolujte tlak vzduchu ve studených pneumatikách;
dodržujte doporučení uvedená na štítku nalepeném na sloupku
dveří vozidla na straně řidiče.
Tuto kontrolu provádějte především:
-
před dlouhou jízdou,
-
při změně ročního období,
-
po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezervní kolo a pneumatiky
přívěsu nebo karavanu.
Dbejte na pravidelnou údržbu vozidla (olej, olejový filtr, vzduchový
filtr, filtr vzduchu v kabině vozidla, ...) a řiďte se plánem servisních
operací, stanovených v dokumentu "plán údržby výrobce".
V případě poruchy systému SCR vozidla s naftovým motorem
BlueHDi začne vozidlo znečišťovat životní prostředí; urychleně
se obraťte na servis sítě CITROËN nebo na jiný odborný servis
za účelem provedení opravy pro návrat emisí oxidů dusíku do
stanovených mezí.
Při čerpání paliva do palivové nádrže nepokračujte po třetím
vypnutí pistole. Zamezíte tak přetečení paliva z nádrže.
U nového vozidla zaznamenáte lepší hodnotu průměrné spotřeby
paliva až po ujetí prvních 3
000 km (záběh).
1
Z
Page 16 of 308
14
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
DÁLkOVý OVLADAČ SE 3 TLAČÍTky
Odemknutí kabiny
Stisknutí tohoto tlačítka umožňuje
odemknout kabinu vozidla.
Na krátký okamžik se rozsvítí
vnitřní stropní světlo a směrová
světla dvakrát zablikají.
Kontrolka tlačítka centrálního zamykání,
umístěná na palubní desce, zhasne.
Odemknutí nákladového
prostoru
Stisknutí tohoto tlačítka umožňuje
odemknout boční a zadní dveře
nákladového prostoru.
Směrová světla dvakrát zablikají.
Stisknutí tohoto tlačítka dezaktivuje alarm
(je-li jím vozidlo vybaveno).
Centrální zamknutí
Stisknutí tohoto tlačítka umožňuje
zamknout všechny dveře
vozidla, tj. kabinu a nákladový
prostor. Jestliže zůstaly některé
dveře otevřené nebo nedovřené, centrální
zamknutí se neuskuteční.
Směrová světla jednou zablikají.
Stisknutí tohoto tlačítka aktivuje alarm (je-li
jím vozidlo vybaveno).
Kontrolka tlačítka centrálního
zamykání, umístěná na palubní
desce, se rozsvítí a bliká.
Otev
Page 17 of 308
15
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
DÁLkOVý OVLADAČ SE 2 TLAČÍTky
Centrální odemknutí
Stisknutí tohoto tlačítka umožňuje
odemknout současně všechny
dveře vozidla.
Na krátký okamžik se rozsvítí
vnitřní stropní světlo a směrová světla
dvakrát zablikají.
Stisknutí tohoto tlačítka dezaktivuje alarm
(je-li jím vozidlo vybaveno).
Kontrolka tlačítka centrálního zamykání,
umístěná na palubní desce, zhasne.
Centrální zamknutí
Stisknutí tohoto tlačítka
umožňuje zamknout současně
všechny dveře vozidla. Jestliže
zůstaly některé dveře otevřené
nebo nedovřené, centrální zamknutí se
neuskuteční.
Směrová světla jednou zablikají.
Stisknutí tohoto tlačítka aktivuje alarm
(je-li jím vozidlo vybaveno).
Nadstandardní zamknutí
Sled dvou stisknutí tohoto tlačítka
dá povel k nadstandardnímu
zamknutí. Poté již nelze dveře
otevřít zvenku ani z interiéru
vozidla.
Směrová světla třikrát zablikají.
Vysunutí/Zasunutí klíče
Stiskněte toto tlačítko pro
vysunutí klíče z uložení.
Pro zasunutí klíče stiskněte
tlačítko, poté sklopte klíč do
pouzdra.
Nikdy nikoho nenechávejte uvnitř
nadstandardně zamknutého vozidla.
Pokud tlačítko nestisknete, může dojít
k poškození mechanismu.
Kontrolka tlačítka centrálního
zamykání, umístěná na palubní
desce, se rozsvítí a bliká.
2
Otev
Page 18 of 308
16
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
kLÍČ
Slouží k zamykání a odemykání zámků
vozidla, pro otevírání a uzavírání palivové
nádrže a ke startování a vypínání motoru.
EL. ČLÁNEk DÁLkOVéhO OVLADAČE
Referenční číslo: CR 2032/3 volty.
Výměna el. článku
- Stiskněte tlačítko pro vysunutí klíče.
-
Pomocí tenkého šroubováku otočte
šroubek 1
ze zavřené do otevřené
polohy.
-
Zapáčením šroubovákem uvolněte
pouzdro el. článku 2 . -
V
ysuňte pouzdro a vyměňte el. článek 3
za dodržení polarity
.
-
Zasuňte pouzdro s el. článkem
2
d
o
klíče a zajistěte jej otočením šroubku 1 .
Pokud by náhradní el. článek
nevyhovoval uvedené specifikaci, je
nebezpečí poškození ovladače.
Používejte pouze el. články doporučované
sítí CITROËN nebo články s rovnocennými
vlastnostmi. Vybité elektrické články odneste
do specializované sběrny.
Otev

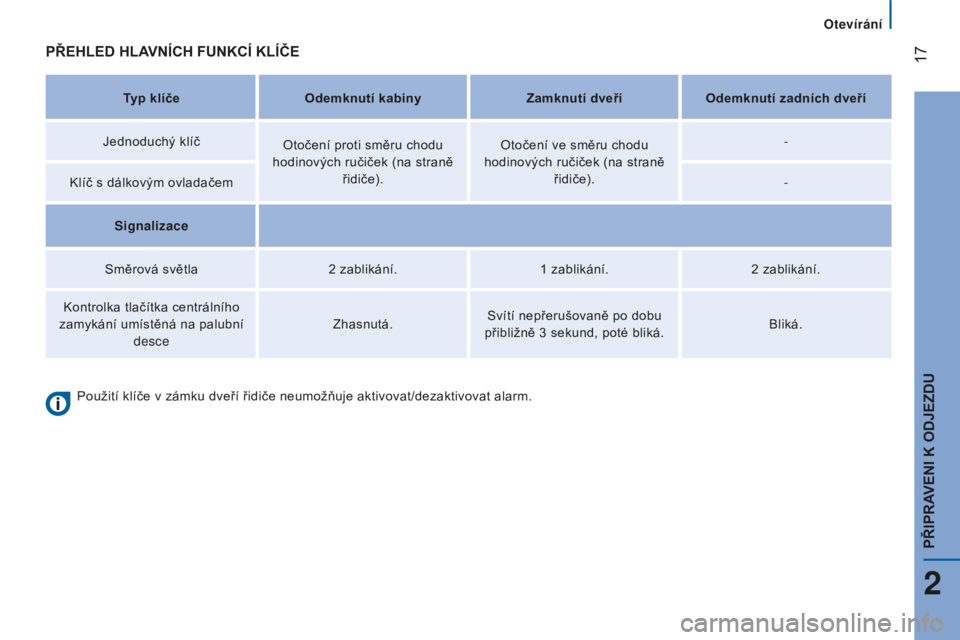

Page 19 of 308
17
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
PŘEhLED hLAVNÍCh fUNkCÍ kLÍČE
Typ klíčeOdemknutí kabiny Zamknutí dveříOdemknutí zadních dveří
Jednoduchý klíč Otočení proti směru chodu
hodinových ručiček (na straně řidiče). Otočení ve směru chodu
hodinových ručiček (na straně řidiče). -
Klíč s dálkovým ovladačem -
Signalizace
Směrová světla 2
zablikání.1
zablikání.2
zablikání.
Kontrolka tlačítka centrálního
zamykání umístěná na palubní desce Zhasnutá.
Svítí nepřerušovaně po dobu
přibližně 3
sekund, poté bliká.Bliká.
Použití klíče v zámku dveří řidiče neumožňuje aktivovat/dezaktivovat alarm.
2
Otev
Page 20 of 308
18
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
ELEkTRONICké BLOkOVÁNÍ
ST ARTOVÁNÍ „IMOBILIZ é R“
Všechny klíče od vozidla obsahují čip pro
ovládání elektronického imobilizéru.
Toto zařízení blokuje systém dodávky paliva
do motoru. Aktivuje se automaticky při
vytažení klíče ze spínací skřínky. Manipulace s dálkovým ovladačem například
v kapse může způsobit nechtěné odemknutí
dveří.
Současné používání jiných
vysokofrekvenčních přístrojů (mobilní
telefony, domovní alarmy…) může dočasně
narušit činnost dálkového ovládání.
S výjimkou postupu opětné aktivace nemůže
dálkový ovladač fungovat, dokud je klíč
zasunutý v zámku řízení, a to ani když je
vypnuté zapalování.
Správné používání
Pečlivě si zaznamenejte číslo klíčů. V
případě jejich ztráty Vám bude moci servisní
síť CITROËN dodat nové klíče snadněji a
rychleji, jestliže předložíte toto číslo a kartu
s kódem.
Neprovádějte žádné úpravy na systému
elektronického imobilizéru.Po zapnutí zapalování: jestliže
je klíč imobilizérem rozpoznán,
tato kontrolka zhasne a je možno
nastartovat motor.
Jestliže klíč není rozpoznán, není možno
nastartovat. Použijte druhý klíč a nechte
vadný klíč zkontrolovat v servisní síti
CITROËN. Při zapnutí zapalování je navázána
komunikace mezi klíčem a elektronickým
imobilizérem.
DůVĚRNÁ kARTA S kÓDEM
Tuto kartu jste obdrželi při přebírání vozidla
zároveň se dvěma klíči.
Na kartě je uveden identifikační kód,
nezbytný k provedení jakéhokoli zásahu na
systému elektronického blokování startování
v servisní síti CITROËN. Tento kód je
zakrytý fólií, kterou sundejte jen v nutném
případě.
Uložte kartu na bezpečné místo, nikdy ji
nenechávejte uvnitř vozidla.
Pokud budete cestovat na místo vzdálené
od Vašeho bydliště, doporučujeme Vám vzít
kartu s sebou spolu s ostatními osobními
dokumenty.
Při koupi ojetého vozidla:
-
ověřte, že jste obdrželi kartu s kódem,
-
nechte provést v servisní síti CITROËN
postup uložení klíčů do paměti systému,
který zaručí, že bude možno nastartovat
vozidlo pouze s klíči ve Vašem
vlastnictví.
Jízda se zamknutými dveřmi může
v případě nehody znamenat ztížení
přístupu záchranné služby do kabiny
vozidla.
Z bezpečnostních důvodů (při jízdě s dětmi)
vytáhněte před vystoupením z vozidla klíč
ze spínací skříňky, i když odcházíte jen na
okamžik.
Otev
