CITROEN JUMPER 2016 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2016, Model line: JUMPER, Model: CITROEN JUMPER 2016Pages: 308, PDF Size: 11.36 MB
Page 291 of 308

13
5
Sigurnost u vožnji
SIGURNOST

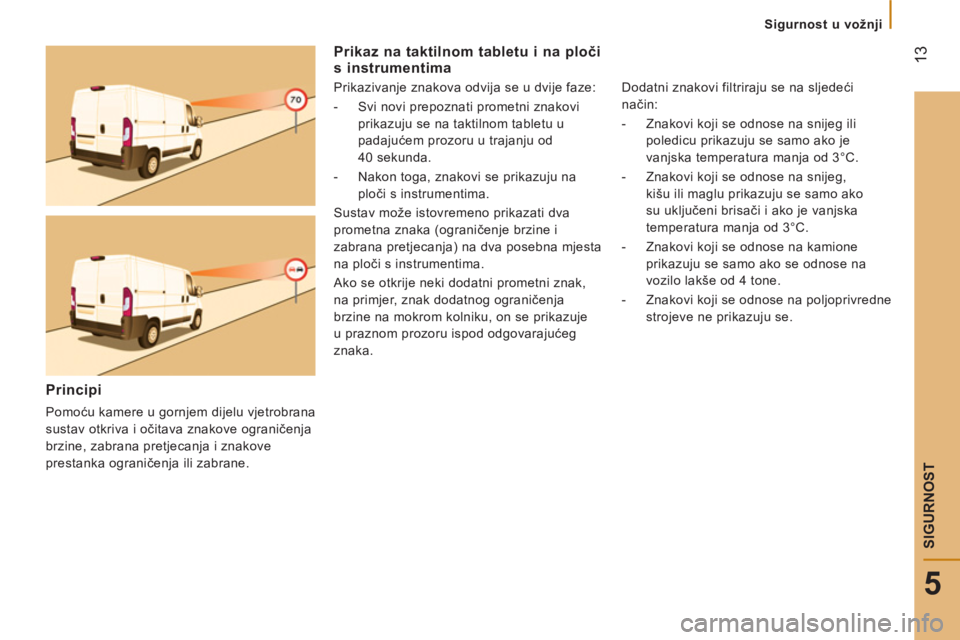

Prikaz na taktilnom tabletu i na ploči
s instrumentima
Prikazivanje znakova odvija se u dvije faze:
- Svi novi prepoznati prometni znakovi
prikazuju se na taktilnom tabletu u
padajućem prozoru u trajanju od
40 sekunda.
- Nakon toga, znakovi se prikazuju na
ploči s instrumentima.
Sustav može istovremeno prikazati dva
prometna znaka (ograničenje brzine i
zabrana pretjecanja) na dva posebna mjesta
na ploči s instrumentima.
Ako se otkrije neki dodatni prometni znak,
na primjer, znak dodatnog ograničenja
brzine na mokrom kolniku, on se prikazuje
u praznom prozoru ispod odgovarajućeg
znaka.
Dodatni znakovi filtriraju se na sljedeći
način:
- Znakovi koji se odnose na snijeg ili
poledicu prikazuju se samo ako je
vanjska temperatura manja od 3°C.
- Znakovi koji se odnose na snijeg,
kišu ili maglu prikazuju se samo ako
su uključeni brisači i ako je vanjska
temperatura manja od 3°C.
- Znakovi koji se odnose na kamione
prikazuju se samo ako se odnose na
vozilo lakše od 4 tone.
- Znakovi koji se odnose na poljoprivredne
strojeve ne prikazuju se.
Principi
Pomoću kamere u gornjem dijelu vjetrobrana
sustav otkriva i očitava znakove ograničenja
brzine, zabrana pretjecanja i znakove
prestanka ograničenja ili zabrane.
Page 292 of 308

14
Sigurnost u vožnji

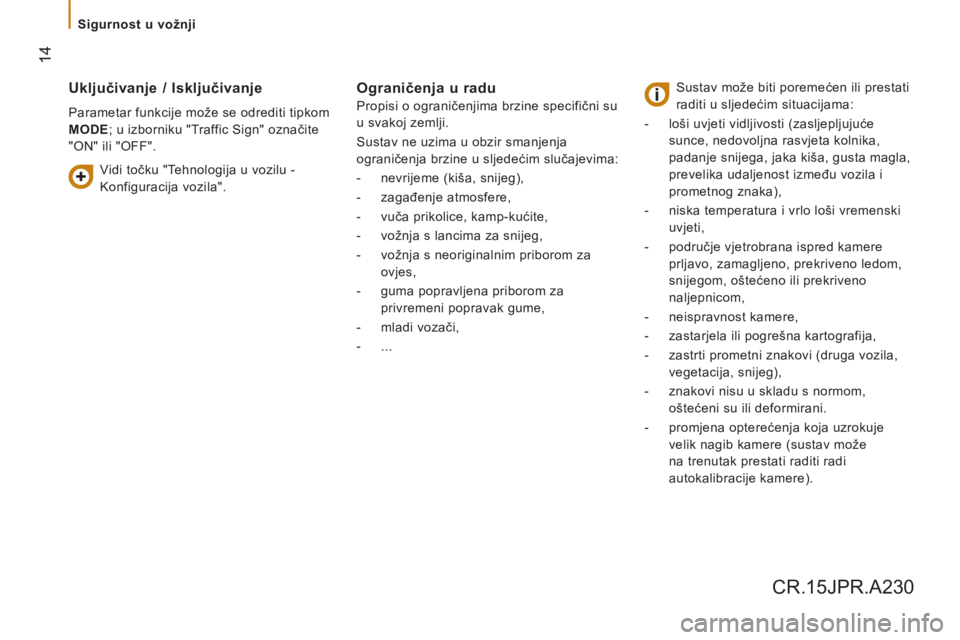

Uključivanje / Isključivanje
Parametar funkcije može se odrediti tipkom
MODE
; u izborniku "Traffic Sign" označite
"ON" ili "OFF".
Ograničenja u radu
Propisi o ograničenjima brzine specifični su
u svakoj zemlji.
Sustav ne uzima u obzir smanjenja
ograničenja brzine u sljedećim slučajevima:
- nevrijeme (kiša, snijeg),
- zagađenje atmosfere,
- vuča prikolice, kamp-kućite,
- vožnja s lancima za snijeg,
- vožnja s neoriginalnim priborom za
ovjes,
- guma popravljena priborom za
privremeni popravak gume,
- mladi vozači,
- ...
Sustav može biti poremećen ili prestati
raditi u sljedećim situacijama:
- loši uvjeti vidljivosti (zasljepljujuće
sunce, nedovoljna rasvjeta kolnika,
padanje snijega, jaka kiša, gusta magla,
prevelika udaljenost između vozila i
prometnog znaka),
- niska temperatura i vrlo loši vremenski
uvjeti,
- područje vjetrobrana ispred kamere
prljavo, zamagljeno, prekriveno ledom,
snijegom, oštećeno ili prekriveno
naljepnicom,
- neispravnost kamere,
- zastarjela ili pogrešna kartografija,
- zastrti prometni znakovi (druga vozila,
vegetacija, snijeg),
- znakovi nisu u skladu s normom,
oštećeni su ili deformirani.
- promjena opterećenja koja uzrokuje
velik nagib kamere (sustav može
na trenutak prestati raditi radi
autokalibracije kamere).
Vidi točku "Tehnologija u vozilu -
Konfiguracija vozila".
CR.15JPR.A230
Page 293 of 308

JUMPER
CITROËN
DODATAK
Page 294 of 308

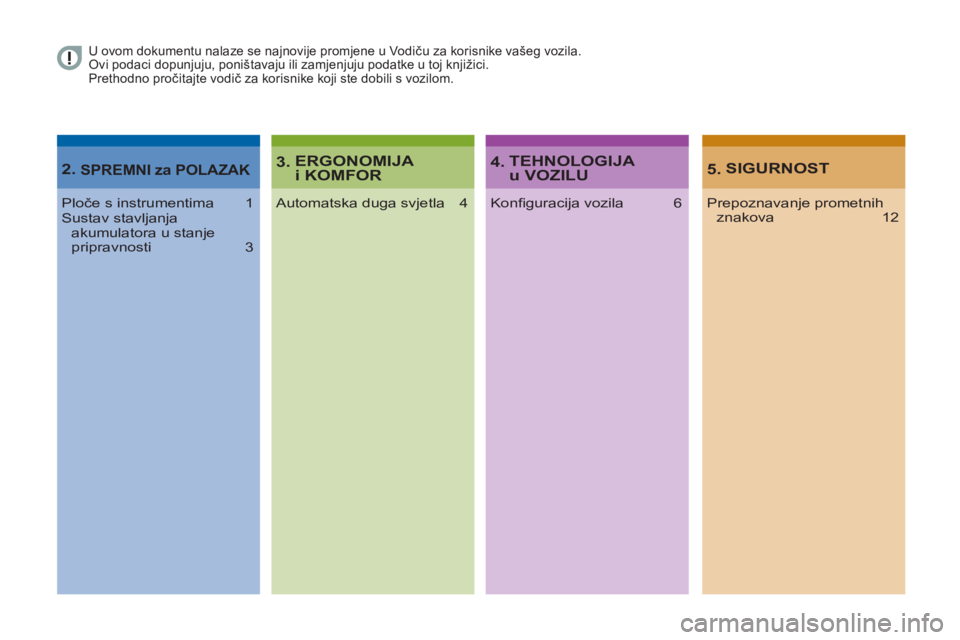

U ovom dokumentu nalaze se najnovije promjene u Vodiču za korisnike vašeg vozila.
Ovi podaci dopunjuju, poništavaju ili zamjenjuju podatke u toj knjižici.
Prethodno pročitajte vodič za korisnike koji ste dobili s vozilom.
ERGONOMIJA
i KOMFOR 3.
SIGURNOST
5.
Automatska duga svjetla 4 Prepoznavanje prometnih
znakova 12
TEHNOLOGIJA
u VOZILU 4.
Konfi guracija vozila 6
SPREMNI za POLAZAK2.
Ploče s instrumentima 1
Sustav stavljanja
akumulatora u stanje
pripravnosti 3
Page 295 of 308

Vozačko mjesto
1
2
SPREMNI ZA POLAZAK
1.
Brzinomjer (km/milje).
2.
Ekran.
3.
Pokazivač razine goriva.
4.
Pokazivač temperature rashladne tekućine.
5.
Brojač okretaja (okr/min x 1000).
PLOČE S INSTRUMENTIMA
Ekran razine 1
U donjem dijelu:
- Sat.
- Vanjska temperatura.
- Prijeđeni kilometri / milje.
- Putno računalo (autonomija,
potrošnja...).
- Visina svjetlosnog snopa farova.
- Programabilno upozorenje za
prekoračenje brzine.
- Tempomat ili limitator brzine.
- Pokazivač promjene stupnja prijenosa.
- Stop & Start.
U gornjem dijelu:
- Datum.
- Servisni brojač.
- Poruke upozorenja.
- Poruke o statusu funkcija.
- Konfiguracija vozila.
Ploča s instrumentima / Ekran razine 1
Page 296 of 308

Vozačko mjesto
2

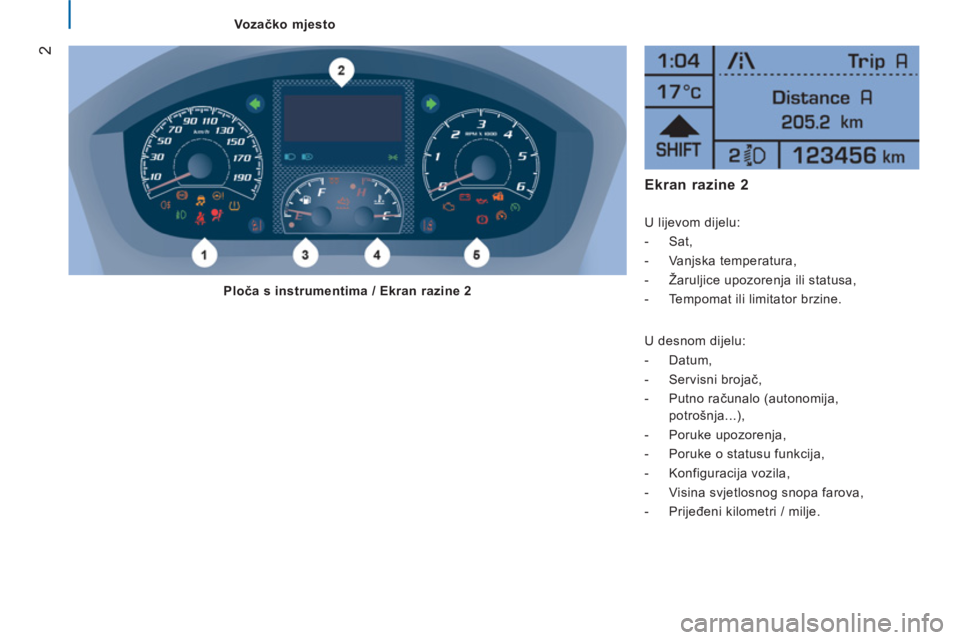

Ekran razine 2
U lijevom dijelu:
- Sat,
- Vanjska temperatura,
- Žaruljice upozorenja ili statusa,
- Tempomat ili limitator brzine.
U desnom dijelu:
- Datum,
- Servisni brojač,
- Putno računalo (autonomija,
potrošnja...),
- Poruke upozorenja,
- Poruke o statusu funkcija,
- Konfiguracija vozila,
- Visina svjetlosnog snopa farova,
- Prijeđeni kilometri / milje.
Ploča s instrumentima / Ekran razine 2
Page 297 of 308

Pokretanje i zaustavljanje
3
2
PRÊT À PARTIR

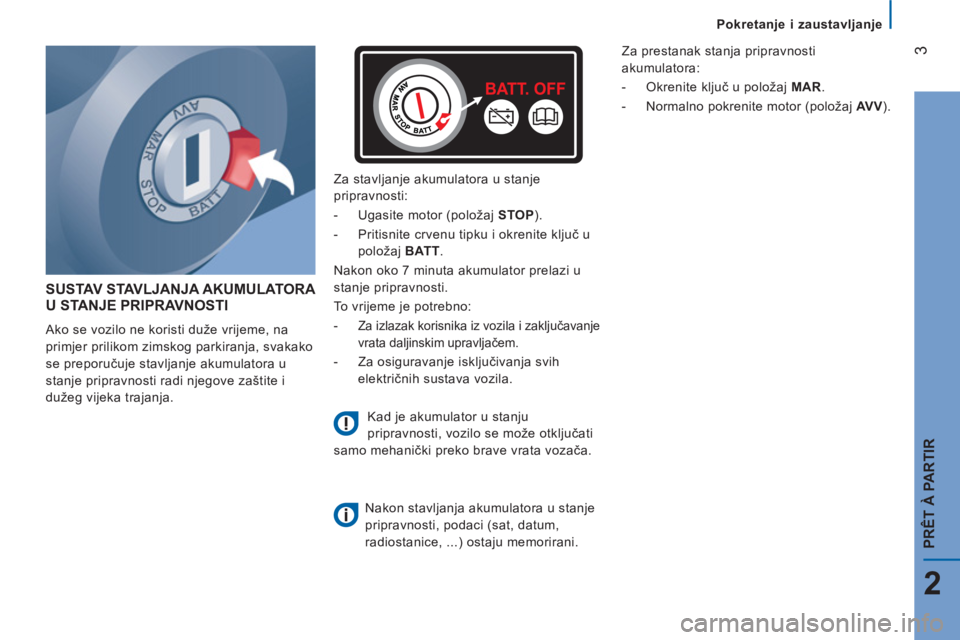

SUSTAV STAVLJANJA AKUMULATORA
U STANJE PRIPRAVNOSTI
Ako se vozilo ne koristi duže vrijeme, na
primjer prilikom zimskog parkiranja, svakako
se preporučuje stavljanje akumulatora u
stanje pripravnosti radi njegove zaštite i
dužeg vijeka trajanja.
Za stavljanje akumulatora u stanje
pripravnosti:
- Ugasite motor (položaj STOP
).
- Pritisnite crvenu tipku i okrenite ključ u
položaj BATT
.
Nakon oko 7 minuta akumulator prelazi u
stanje pripravnosti.
To vrijeme je potrebno:
- Za izlazak korisnika iz vozila i zaključavanje
vrata daljinskim upravljačem.
- Za osiguravanje isključivanja svih
električnih sustava vozila.
Kad je akumulator u stanju
pripravnosti, vozilo se može otključati
samo mehanički preko brave vrata vozača.
Nakon stavljanja akumulatora u stanje
pripravnosti, podaci (sat, datum,
radiostanice, ...) ostaju memorirani.
Za prestanak stanja pripravnosti
akumulatora:
- Okrenite ključ u položaj MAR
.
- Normalno pokrenite motor (položaj AV V
).
Page 298 of 308

4
Sklopke ispod obruča upravljača

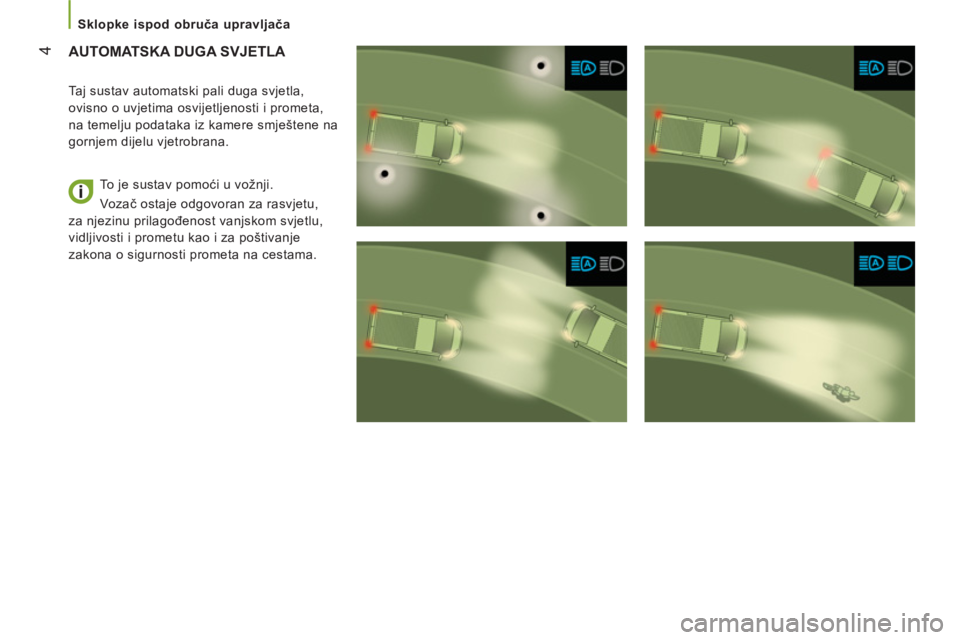

AUTOMATSKA DUGA SVJETLA
Taj sustav automatski pali duga svjetla,
ovisno o uvjetima osvijetljenosti i prometa,
na temelju podataka iz kamere smještene na
gornjem dijelu vjetrobrana.
To je sustav pomoći u vožnji.
Vozač ostaje odgovoran za rasvjetu,
za njezinu prilagođenost vanjskom svjetlu,
vidljivosti i prometu kao i za poštivanje
zakona o sigurnosti prometa na cestama.
Page 299 of 308

5
3
ERGONOMIJA I KOMFOR
Sklopke ispod obruča upravljača

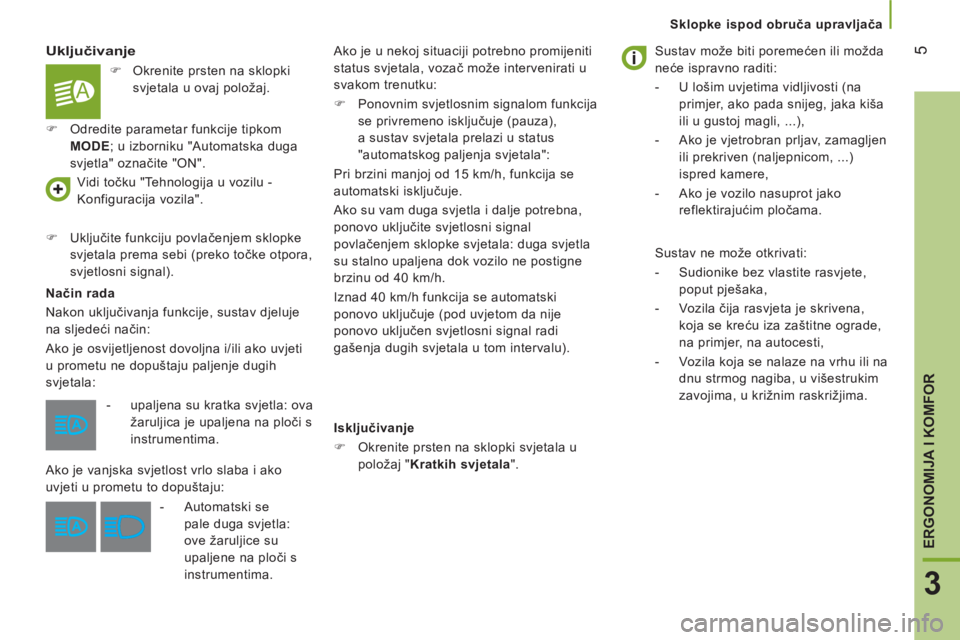

Uključivanje
Način rada
Nakon uključivanja funkcije, sustav djeluje
na sljedeći način:
Ako je osvijetljenost dovoljna i/ili ako uvjeti
u prometu ne dopuštaju paljenje dugih
svjetala: Vidi točku "Tehnologija u vozilu -
Konfiguracija vozila".
)
Uključite funkciju povlačenjem sklopke
svjetala prema sebi (preko točke otpora,
svjetlosni signal).
Ako je u nekoj situaciji potrebno promijeniti
status svjetala, vozač može intervenirati u
svakom trenutku:
)
Ponovnim svjetlosnim signalom funkcija
se privremeno isključuje (pauza),
a sustav svjetala prelazi u status
"automatskog paljenja svjetala":
Pri brzini manjoj od 15 km/h, funkcija se
automatski isključuje.
Ako su vam duga svjetla i dalje potrebna,
ponovo uključite svjetlosni signal
povlačenjem sklopke svjetala: duga svjetla
su stalno upaljena dok vozilo ne postigne
brzinu od 40 km/h.
Iznad 40 km/h funkcija se automatski
ponovo uključuje (pod uvjetom da nije
ponovo uključen svjetlosni signal radi
gašenja dugih svjetala u tom intervalu).
Isključivanje
)
Okrenite prsten na sklopki svjetala u
položaj " Kratkih svjetala
".
Sustav može biti poremećen ili možda
neće ispravno raditi:
- U lošim uvjetima vidljivosti (na
primjer, ako pada snijeg, jaka kiša
ili u gustoj magli, ...),
- Ako je vjetrobran prljav, zamagljen
ili prekriven (naljepnicom, ...)
ispred kamere,
- Ako je vozilo nasuprot jako
reflektirajuć
im pločama.
Sustav ne može otkrivati:
- Sudionike bez vlastite rasvjete,
poput pješaka,
- Vozila čija rasvjeta je skrivena,
koja se kreću iza zaštitne ograde,
na primjer, na autocesti,
- Vozila koja se nalaze na vrhu ili na
dnu strmog nagiba, u višestrukim
zavojima, u križnim raskrižjima.
- upaljena su kratka svjetla: ova
žaruljica je upaljena na ploči s
instrumentima.
Ako je vanjska svjetlost vrlo slaba i ako
uvjeti u prometu to dopuštaju:
- Automatski se
pale duga svjetla:
ove žaruljice su
upaljene na ploči s
instrumentima.
)
Okrenite prsten na sklopki
svjetala u ovaj položaj.
)
Odredite parametar funkcije tipkom
MODE
; u izborniku "Automatska duga
svjetla" označite "ON".
Page 300 of 308

Konfiguracija vozila
6

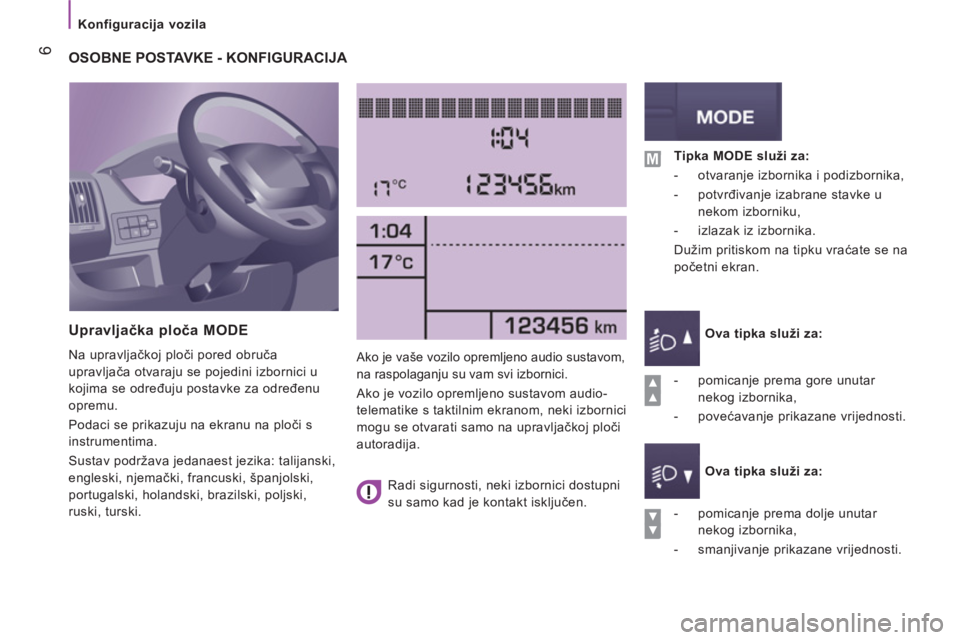

OSOBNE POSTAVKE - KONFIGURACIJA
Upravljačka ploča MODE
Na upravljačkoj ploči pored obruča
upravljača otvaraju se pojedini izbornici u
kojima se određuju postavke za određenu
opremu.
Podaci se prikazuju na ekranu na ploči s
instrumentima.
Sustav podržava jedanaest jezika: talijanski,
engleski, njemački, francuski, španjolski,
portugalski, holandski, brazilski, poljski,
ruski, turski.
Ako je vaše vozilo opremljeno audio sustavom,
na raspolaganju su vam svi izbornici.
Ako je vozilo opremljeno sustavom audio-
telematike s taktilnim ekranom, neki izbornici
mogu se otvarati samo na upravljačkoj ploči
autoradija.
- pomicanje prema dolje unutar
nekog izbornika,
- smanjivanje prikazane vrijednosti.
Tipka MODE služi za:
- otvaranje izbornika i podizbornika,
- potvrđivanje izabrane stavke u
nekom izborniku,
- izlazak iz izbornika.
Dužim pritiskom na tipku vraćate se na
početni ekran.
Ova tipka služi za:
Ova tipka služi za:
- pomicanje prema gore unutar
nekog izbornika,
- povećavanje prikazane vrijednosti.
Radi sigurnosti, neki izbornici dostupni
su samo kad je kontakt isključen.
