PRIKAZ

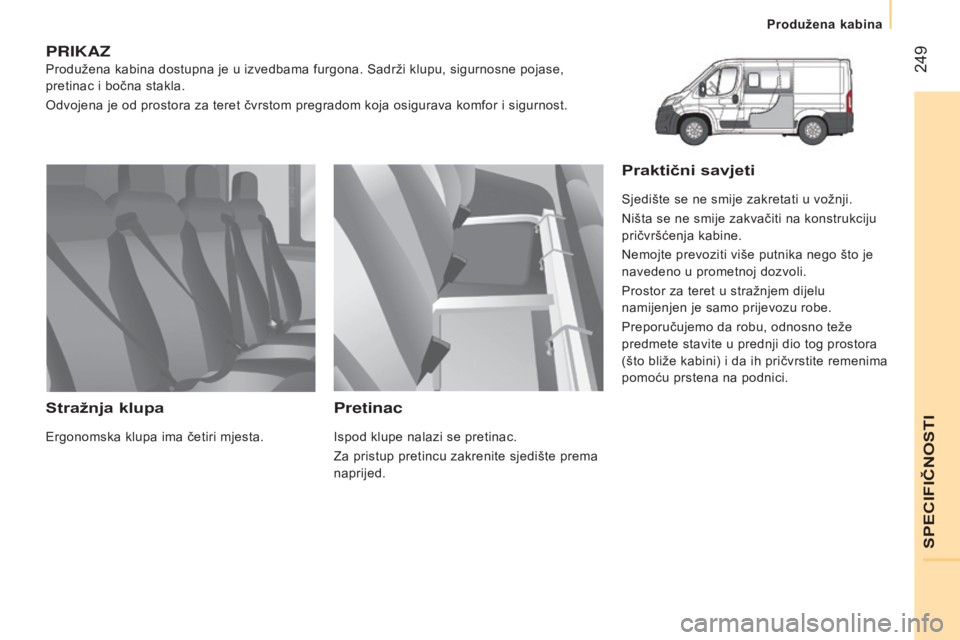

Produžena kabina dostupna je u izvedbama furgona. Sadrži klupu, sigurnosne pojase,
pretinac i bočna stakla.
Odvojena je od prostora za teret čvrstom pregradom koja osigurava komfor i sigurnost.
Stražnja klupa
Ergonomska klupa ima četiri mjesta.
Pretinac
Ispod klupe nalazi se pretinac.
Za pristup pretincu zakrenite sjedište prema
naprijed.
Praktični savjeti
Sjedište se ne smije zakretati u vožnji.
Ništa se ne smije zakvačiti na konstrukciju
pričvršćenja kabine.
Nemojte prevoziti više putnika nego što je
navedeno u prometnoj dozvoli.
Prostor za teret u stražnjem dijelu
namijenjen je samo prijevozu robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio tog prostora
(što bliže kabini) i da ih pričvrstite remenima
pomoću prstena na podnici.
SPECIFIČNOSTI
Produžena kabina

250
jumper_hr_Chap11_Particularites_ed01-2015

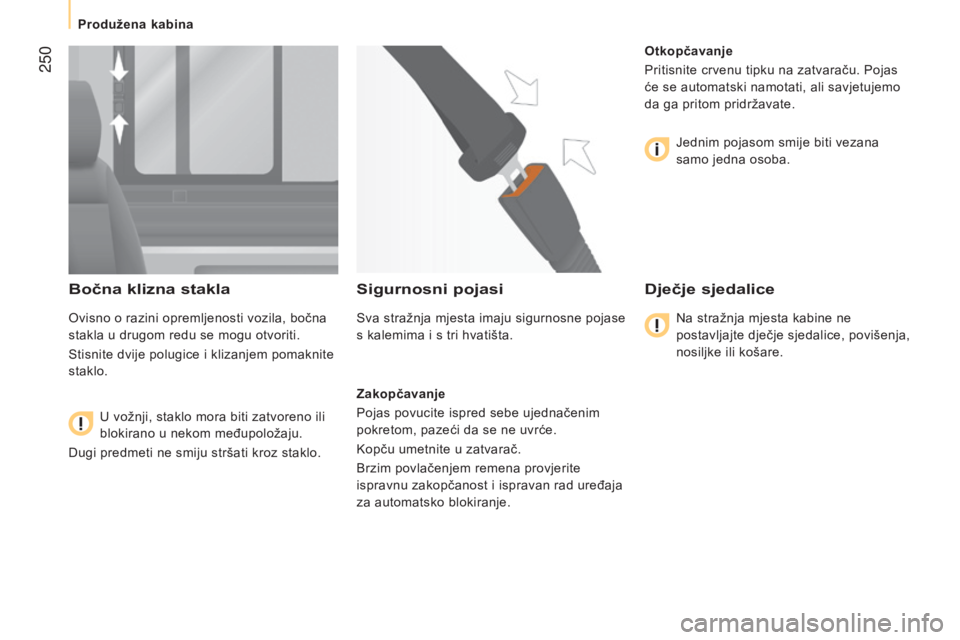

Bočna klizna stakla
Ovisno o razini opremljenosti vozila, bočna
stakla u drugom redu se mogu otvoriti.
Stisnite dvije polugice i klizanjem pomaknite
staklo.U vožnji, staklo mora biti zatvoreno ili
blokirano u nekom međupoložaju.
Dugi predmeti ne smiju stršati kroz staklo.
Sigurnosni pojasi
Sva stražnja mjesta imaju sigurnosne pojase
s kalemima i s tri hvatišta.
Zakopčavanje
Pojas povucite ispred sebe ujednačenim
pokretom, pazeći da se ne uvrće.
Kopču umetnite u zatvarač.
Brzim povlačenjem remena provjerite
ispravnu zakopčanost i ispravan rad uređaja
za automatsko blokiranje. Otkopčavanje
Pritisnite crvenu tipku na zatvaraču. Pojas
će se automatski namotati, ali savjetujemo
da ga pritom pridržavate.
Jednim pojasom smije biti vezana
samo jedna osoba.
Dječje sjedalice
Na stražnja mjesta kabine ne
postavljajte dječje sjedalice, povišenja,
nosiljke ili košare.
Produžena kabina

251
jumper_hr_Chap11_Particularites_ed01-2015
PRIKAZ
Izvedbe šasija i platforma opremljene su kabinom, fiksnom platformom i specifičnim
stražnjim svjetlima.
Te izvedbe dostupne su i s drugom opremom:
-
dvostruka kabina,
-


sanduk.
Zamjena žarulje
Više podataka o žaruljama možete naći
u tablici "Tipovi žarulja" u točki "Brza
pomoć".
Stražnja svjetla
Za postavljanje svake žarulje izvršite
postupak obrnutim redoslijedom.
1.
Pokazivači smjera
T

ip B, PY21W - 21W
2.

Stop svjetla
T

ip B, P21W - 21W
3.

Pozicijska svjetla
T

ip A, W5W - 5W
4.

Svjetla za vožnju natrag
T

ip A, W16W - 16W
5.

Svjetla za maglu
T

ip A, W16W - 16W -

Utvrdite neispravnu žarulju.
-


Skinite četiri vijka za pričvršćenje

prozirnog bloka.
-

Povucite prozirni blok prema sebi.
-


Zamijenite žarulju.
V

iše detalja o toj opremi možete naći u odgovarajućoj točki.
SPECIFIČNOSTI

252
jumper_hr_Chap11_Particularites_ed01-2015

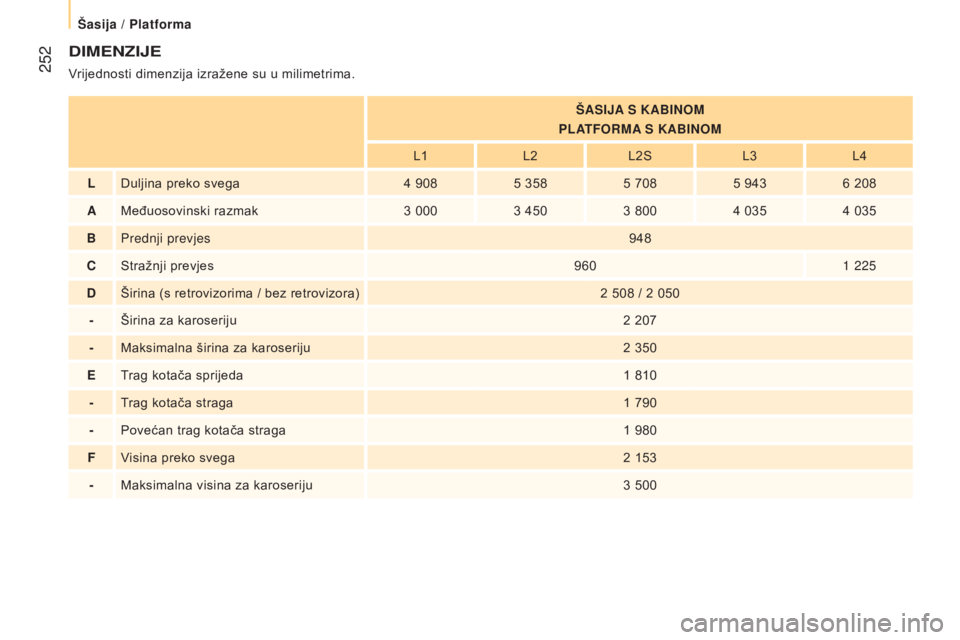

dIMENZIJE
Vrijednosti dimenzija izražene su u milimetrima.
šASIJA S KAbINoM
PLA TF o RMA S KA b IN o M
L1 L2L2S L3L4
L Duljina preko svega 4

908 5

358 5
708 5
9436
208
A Međuosovinski razmak 3

000 3

450 3
800 4
0354
035
bPrednji prevjes 948
C Stražnji prevjes 9601

225
dŠirina

(s retrovizorima / bez retrovizora) 2
508 / 2 050
- Širina za karoseriju 2
207
- Maksimalna širina za karoseriju 2
350
E Trag kotača sprijeda 1
810
- Trag kotača straga 1
790
- Povećan trag kotača straga 1
980
F Visina preko svega 2
153
- Maksimalna visina za karoseriju 3
500

253
jumper_hr_Chap11_Particularites_ed01-2015
SPECIFIČNOSTI

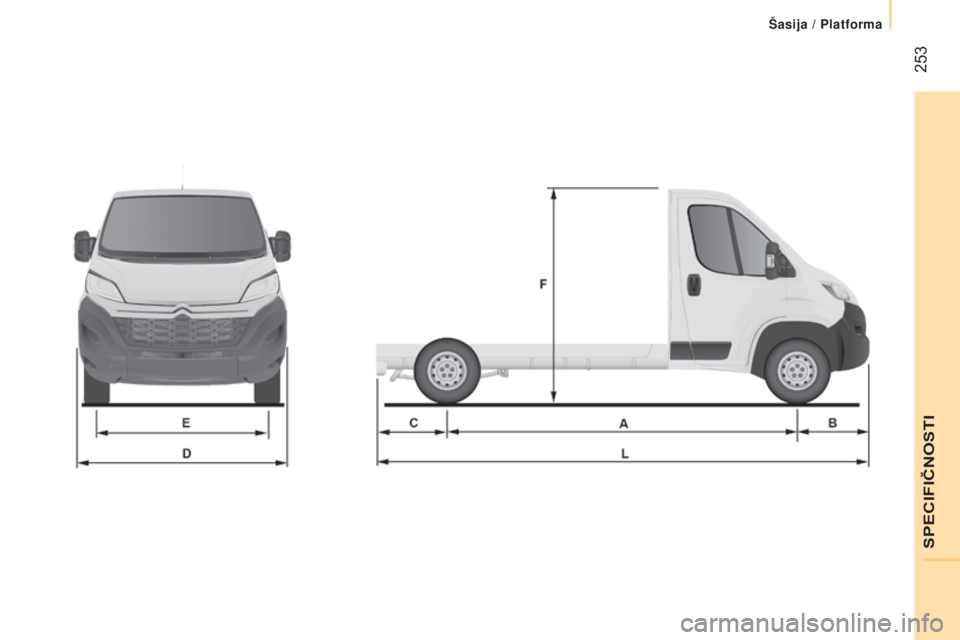

\212asija / Platforma

254
jumper_hr_Chap11_Particularites_ed01-2015
PRIKAZ

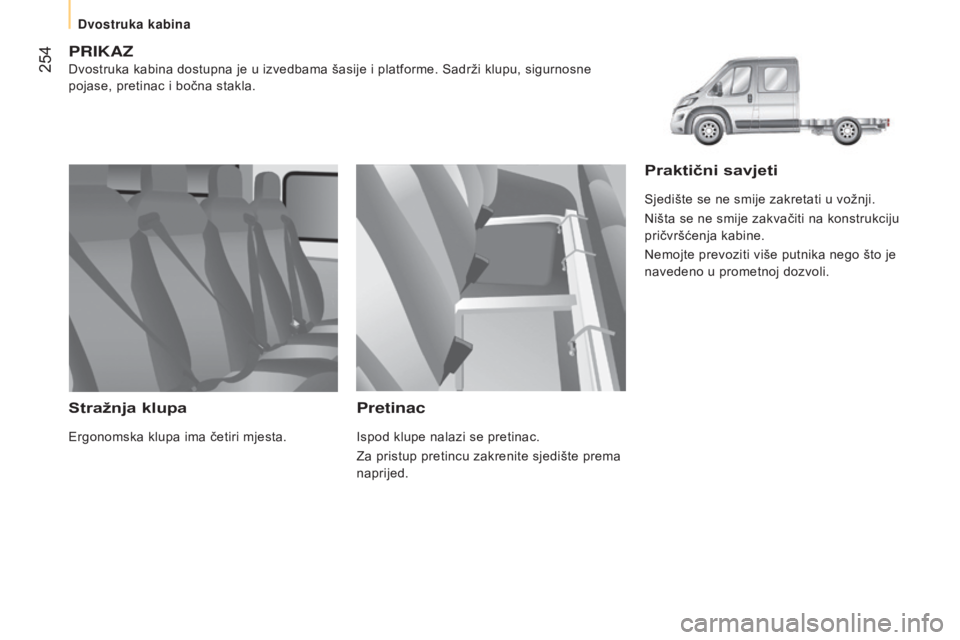

Dvostruka kabina dostupna je u izvedbama šasije i platforme. Sadrži klupu, sigurnosne
pojase, pretinac i bočna stakla.
Stražnja klupa
Ergonomska klupa ima četiri mjesta.
Pretinac
Ispod klupe nalazi se pretinac.
Za pristup pretincu zakrenite sjedište prema
naprijed.
Praktični savjeti
Sjedište se ne smije zakretati u vožnji.
Ništa se ne smije zakvačiti na konstrukciju
pričvršćenja kabine.
Nemojte prevoziti više putnika nego što je
navedeno u prometnoj dozvoli.
dvostruka kabina

255
jumper_hr_Chap11_Particularites_ed01-2015

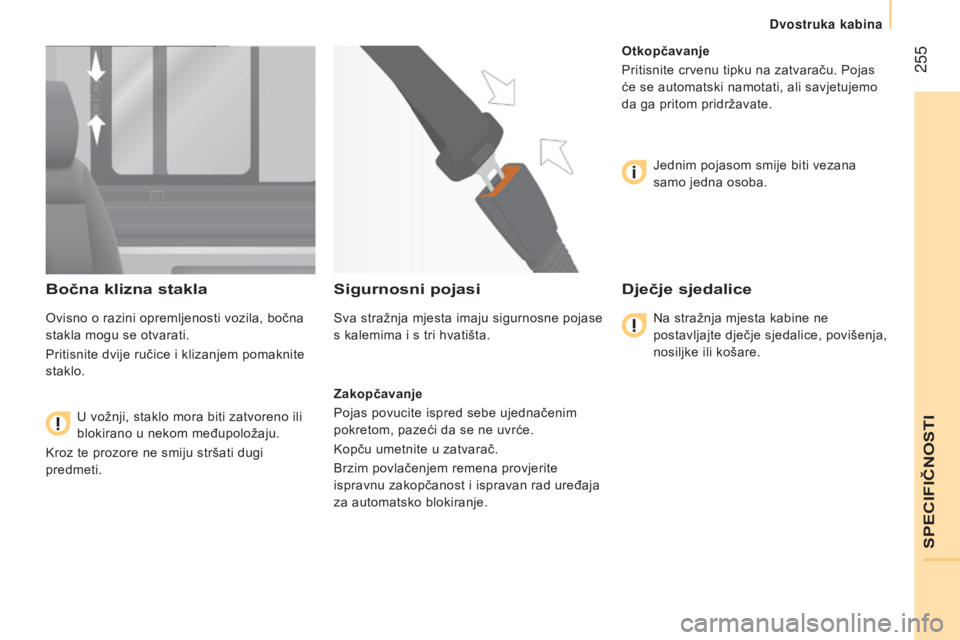

Bočna klizna stakla
Ovisno o razini opremljenosti vozila, bočna
stakla mogu se otvarati.
Pritisnite dvije ručice i klizanjem pomaknite
staklo.U vožnji, staklo mora biti zatvoreno ili
blokirano u nekom međupoložaju.
Kroz te prozore ne smiju stršati dugi
predmeti.
Sigurnosni pojasi
Sva stražnja mjesta imaju sigurnosne pojase
s kalemima i s tri hvatišta.
Zakopčavanje
Pojas povucite ispred sebe ujednačenim
pokretom, pazeći da se ne uvrće.
Kopču umetnite u zatvarač.
Brzim povlačenjem remena provjerite
ispravnu zakopčanost i ispravan rad uređaja
za automatsko blokiranje. Otkopčavanje
Pritisnite crvenu tipku na zatvaraču. Pojas
će se automatski namotati, ali savjetujemo
da ga pritom pridržavate.
Jednim pojasom smije biti vezana
samo jedna osoba.
Dječje sjedalice
Na stražnja mjesta kabine ne
postavljajte dječje sjedalice, povišenja,
nosiljke ili košare.
SPECIFIČNOSTI
Dvostruka kabina

256
jumper_hr_Chap11_Particularites_ed01-2015

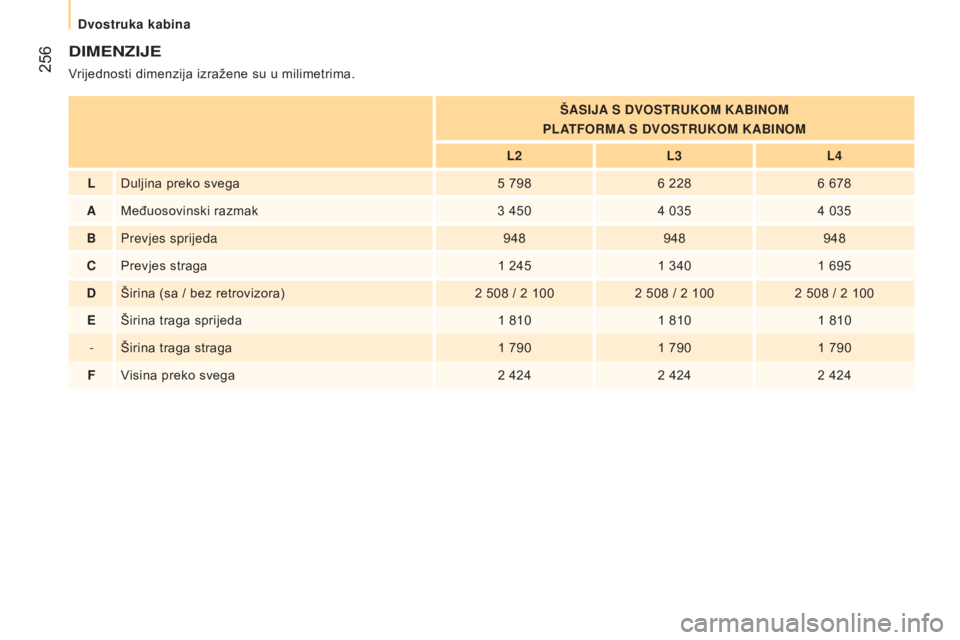

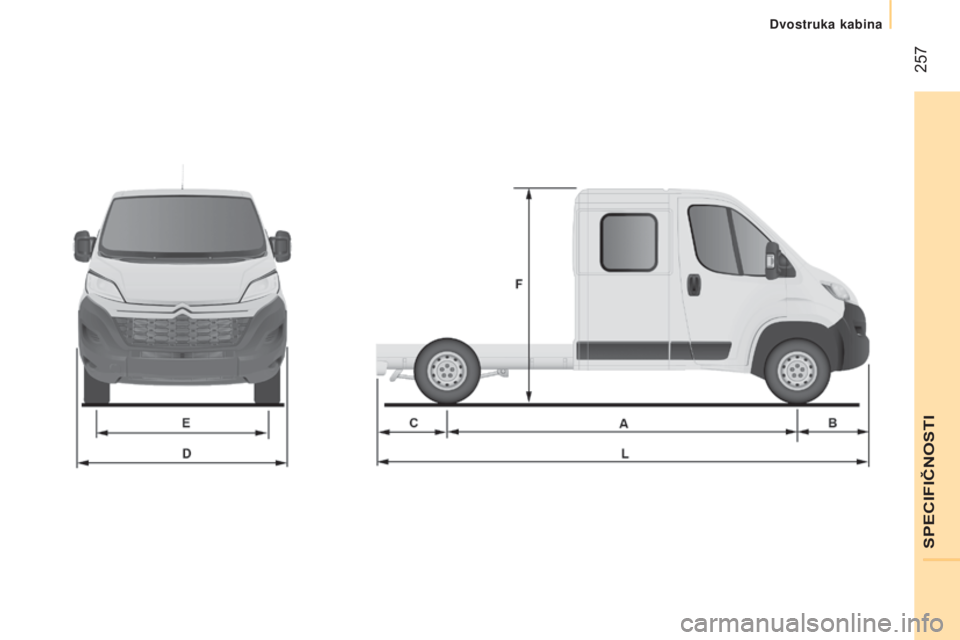

dIMENZIJE
Vrijednosti dimenzija izražene su u milimetrima.
š
ASIJA S dvo STRUK o M KA b IN o M
PLATF
o RMA S dvo STRUK o M KA b IN o M
L2 L3L4
L Duljina preko svega 5
7986
2286
678
A Međuosovinski razmak 3
4504
0354
035
bPrevjes sprijeda948948948
C Prevjes straga 1

2451
3401
695
dŠirina (sa / bez retrovizora)2

508 / 2 1002
508 / 2 1002
508 / 2 100
E Širina traga sprijeda 1
8101
8101
810
- Širina traga straga 1
7901
7901
790
F Visina preko svega 2
4242
4242
424
dvostruka kabina

257
jumper_hr_Chap11_Particularites_ed01-2015
SPECIFIČNOSTI
Dvostruka kabina

258
jumper_hr_Chap11_Particularites_ed01-2015
PRIKAZ
Istovarni sanduk podiže se hidrauličko-električnim sklopom koji se
napaja iz akumulatora vozila.
Istovarni sanduk podiže se i spušta odgovarajućim prekidačima na
magnetiziranom daljinskom upravljaču koji se nalazi na nosaču u
kabini.Istovarni sanduk podiže se motorom koji je sastavni dio sklopa.
Istovarni sanduk spušta se elektroventilom koji otvara povrat ulja iz
cilindra.
Postoji sigurnosni sustav zaštite od pada prilikom spuštanja
istovarnog sanduka.
Kiper
