CITROEN JUMPER 2017 Eksploatavimo vadovas (in Lithuanian)

179
Transportavimo sprendimai
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

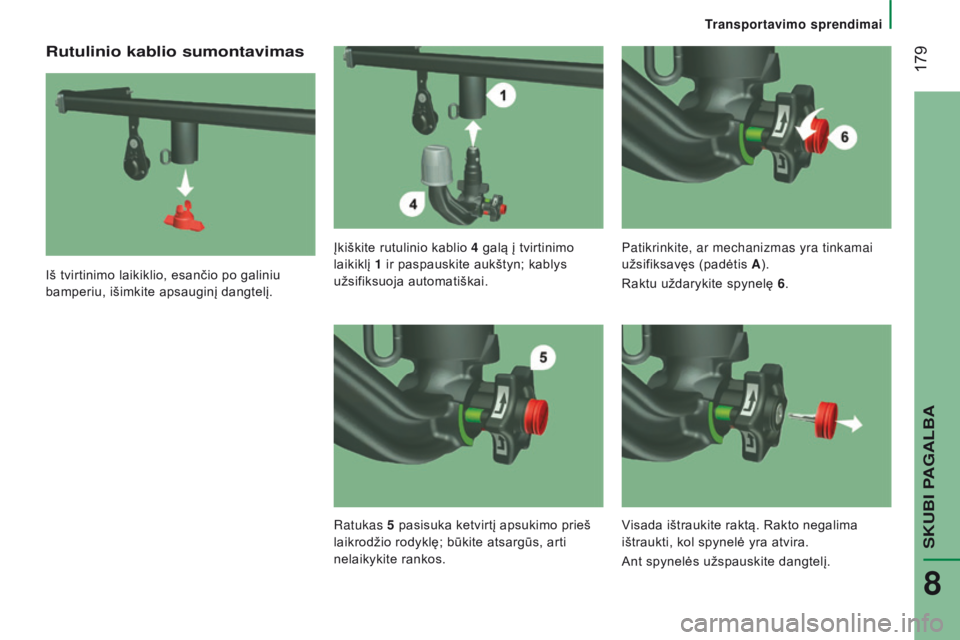

Rutulinio kablio sumontavimas
Iš tvirtinimo laikiklio, esančio po galiniu
bamperiu, išimkite apsauginį dangtelį.Įkiškite rutulinio kablio 4

galą į tvirtinimo

laikiklį 1 ir paspauskite aukštyn; kablys
užsifiksuoja automatiškai. Patikrinkite, ar mechanizmas yra tinkamai
užsifiksavęs (padėtis A
).
Raktu uždarykite spynelę 6 .
r

atukas 5

pasisuka ketvirtį apsukimo prieš

laikrodžio rodyklę; būkite atsargūs, arti
nelaikykite rankos. Visada ištraukite raktą. Rakto negalima
ištraukti, kol spynelė yra atvira.
Ant spynelės užspauskite dangtelį.
SKUBI PAGALBA
8

Transportavimo sprendimai
180
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

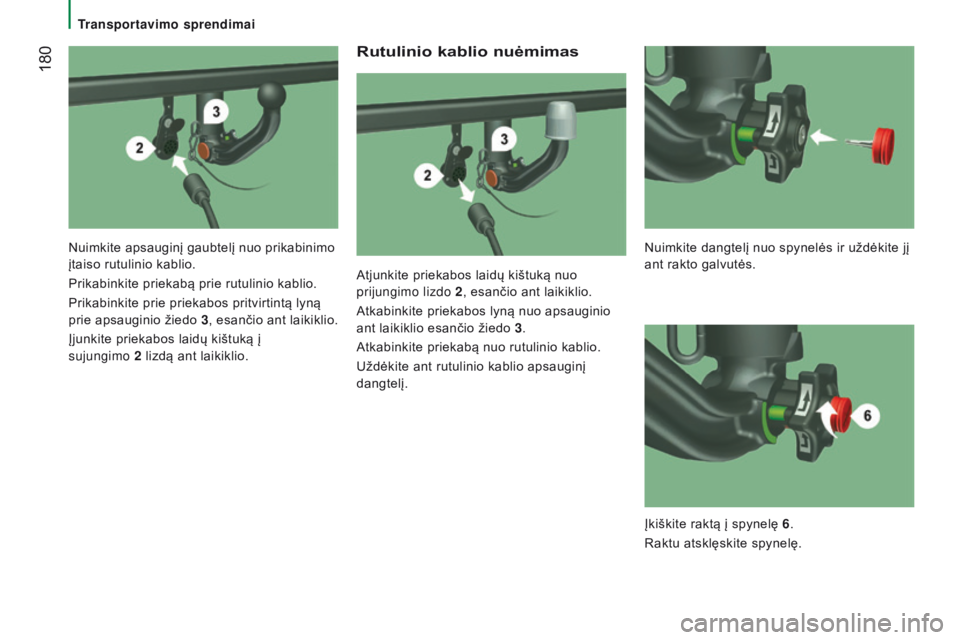

rutulinio kablio nuėmimas
Atjunkite priekabos laidų kištuką nuo
prijungimo lizdo 2, esančio ant laikiklio.
Atkabinkite priekabos lyną nuo apsauginio
ant laikiklio esančio žiedo 3 .
Atkabinkite priekabą nuo rutulinio kablio.
Uždėkite ant rutulinio kablio apsauginį
dangtelį.
Nuimkite apsauginį gaubtelį nuo prikabinimo
įtaiso rutulinio kablio.
Prikabinkite priekabą prie rutulinio kablio.
Prikabinkite prie priekabos pritvirtintą lyną
prie apsauginio žiedo 3
, esančio ant laikiklio.
Įjunkite priekabos laidų kištuką į
sujungimo

2


lizdą ant laikiklio. Nuimkite dangtelį nuo spynelės ir uždėkite jį


ant rakto galvutės.
Įkiškite raktą į spynelę 6 .
Raktu atsklęskite spynelę.

181
Transportavimo sprendimai
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

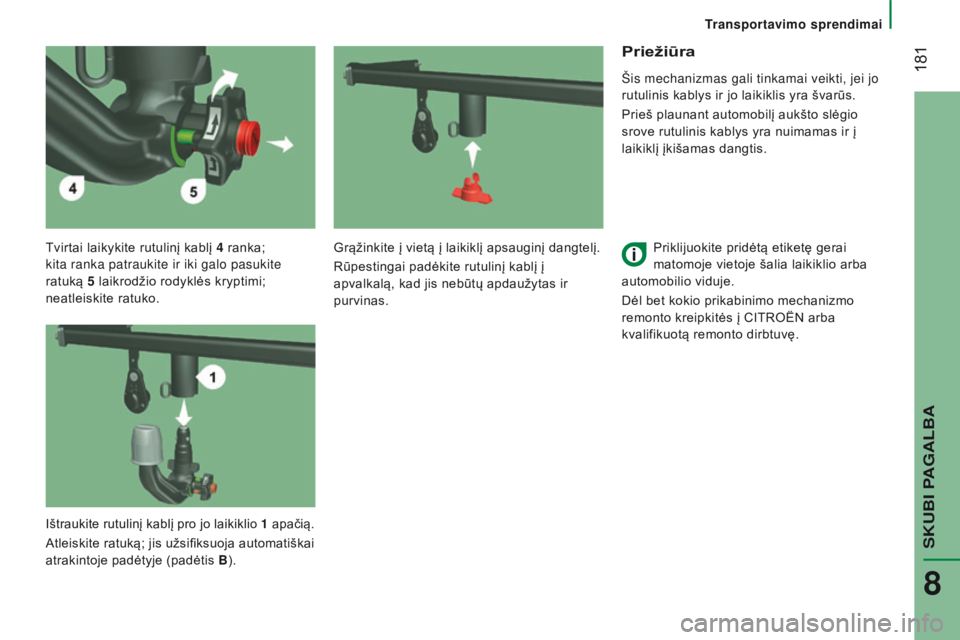

Tvirtai laikykite rutulinį kablį 4 ranka;
kita ranka patraukite ir iki galo pasukite
ratuką
5
laikrodžio rodyklės kryptimi;

neatleiskite ratuko.
Priežiūra
Šis mechanizmas gali tinkamai veikti, jei jo
rutulinis kablys ir jo laikiklis yra švarūs.
Prieš plaunant automobilį aukšto slėgio
srove rutulinis kablys yra nuimamas ir į
laikiklį įkišamas dangtis.
Priklijuokite pridėtą etiketę gerai
matomoje vietoje šalia laikiklio arba
automobilio viduje.
Dėl bet kokio prikabinimo mechanizmo
remonto kreipkitės į CITROËN arba
kvalifikuotą remonto dirbtuvę.
Grąžinkite į vietą į laikiklį apsauginį dangtelį.
Rūpestingai padėkite rutulinį kablį į
apvalkalą, kad jis nebūtų apdaužytas ir
purvinas.
Ištraukite rutulinį kablį pro jo laikiklio 1 apačią.
Atleiskite ratuką; jis užsifiksuoja automatiškai
atrakintoje padėtyje (padėtis B
).
SKUBI PAGALBA
8

182
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

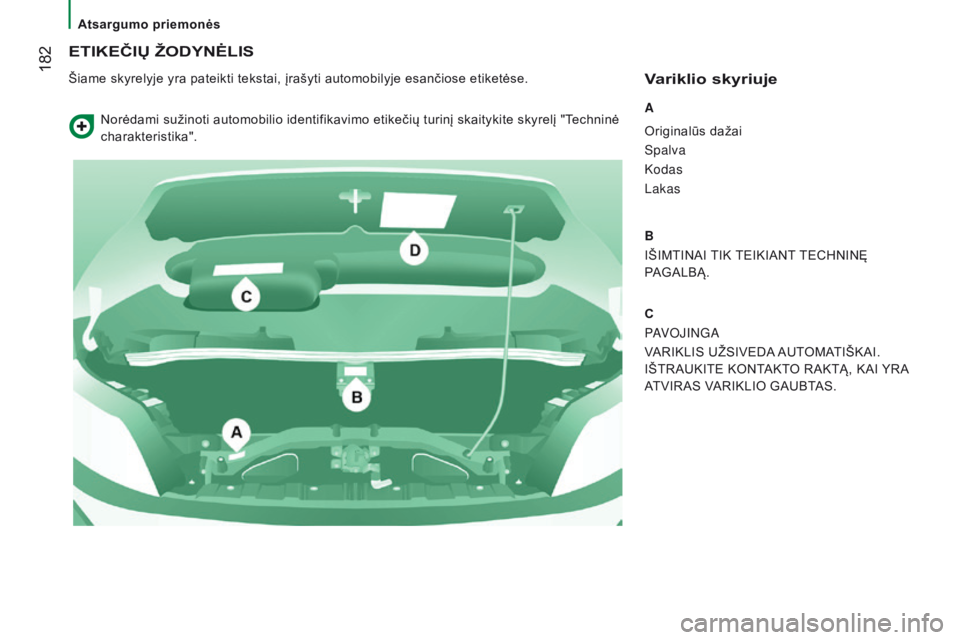

ETiKEčių žodYnĖLis
Šiame skyrelyje yra pateikti tekstai, įrašyti automobilyje esančiose etiketėse.Variklio skyriuje
A
Originalūs dažai
Spalva
Kodas
Lakas
B
IŠIMTINAI TIK TEIKIANT TECHNINĘ
PAGALBĄ.
c
P
AV o J in GA
VARIKLIS UŽSIVEDA AUTOMATIŠKAI.
IŠTRAUKITE KONTAKTO RAKTĄ, KAI YRA
ATVIRAS VARIKLIO GAUBTAS.
Norėdami sužinoti automobilio identifikavimo etikečių turinį skaitykite skyrelį "Techninė
charakteristika".
Atsargumo priemonės

183
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

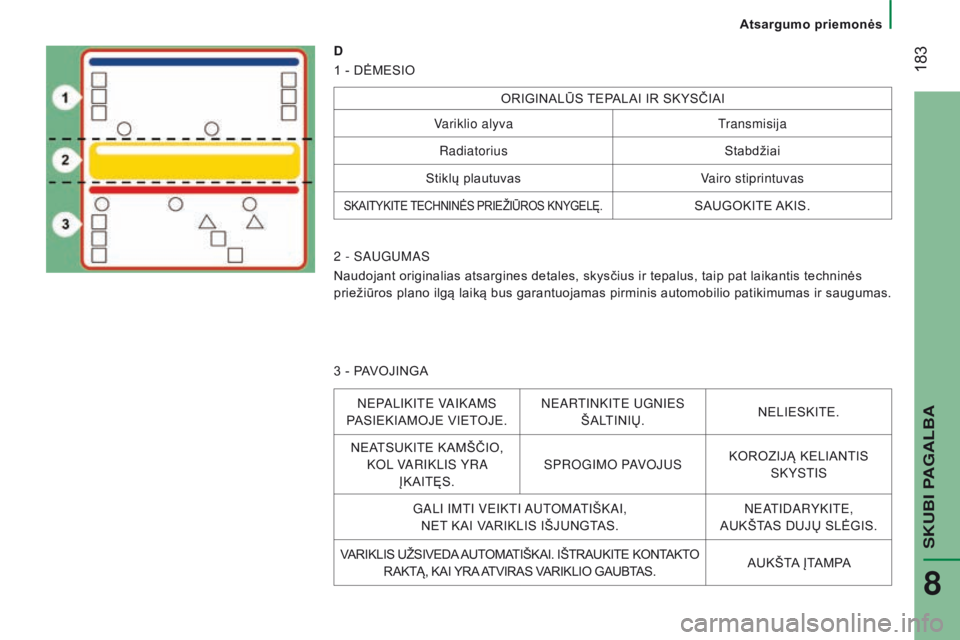

D
1 - DĖMESIO
ORIGINALŪS TEPALAI IR SKYSČIAI
Variklio alyva
transmisija
r

adiatorius Stabdžiai
Stiklų plautuvas Vairo stiprintuvas
SKAITYKITE TECHNINĖS PRIEŽIŪROS KNYGELĘ.SAUGOKITE AKIS.
2 - SAUGUMAS
Naudojant originalias atsargines detales, skysčius ir tepalus, taip pat laikantis techninės
priežiūros plano ilgą laiką bus garantuojamas pirminis automobilio patikimumas ir saugumas.
3 - PAVOJINGA
nEPALiKitE VAiKAMS
P
ASIEKIAMOJE VIETOJE.n EA rtin K it E UG ni ES
ŠALTINIŲ. NELIESKITE.
NEATSUKITE KAMŠČIO, K
o L VA ri KL i S Y r A
ĮKAITĘS. SP
ro G i M o PAV o JUSKOROZIJĄ KELIANTIS
SKYS
ti S
GAL
i i M ti VE i K ti AU to MA
ti
ŠKA i ,
NET KAI VARIKLIS IŠJUNGTAS.
n

EA
ti
DA r
YK
it E,
AUKŠTAS DUJŲ SLĖGIS.
VARIKLIS UŽSIVEDA AUTOMATIŠKAI. IŠTRAUKITE KONTAKTO RAKTĄ, KAI YRA ATVIRAS VARIKLIO GAUBTAS. AUKŠTA ĮTAMPA
SKUBI PAGALBA
8
Atsargumo priemonės

184
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

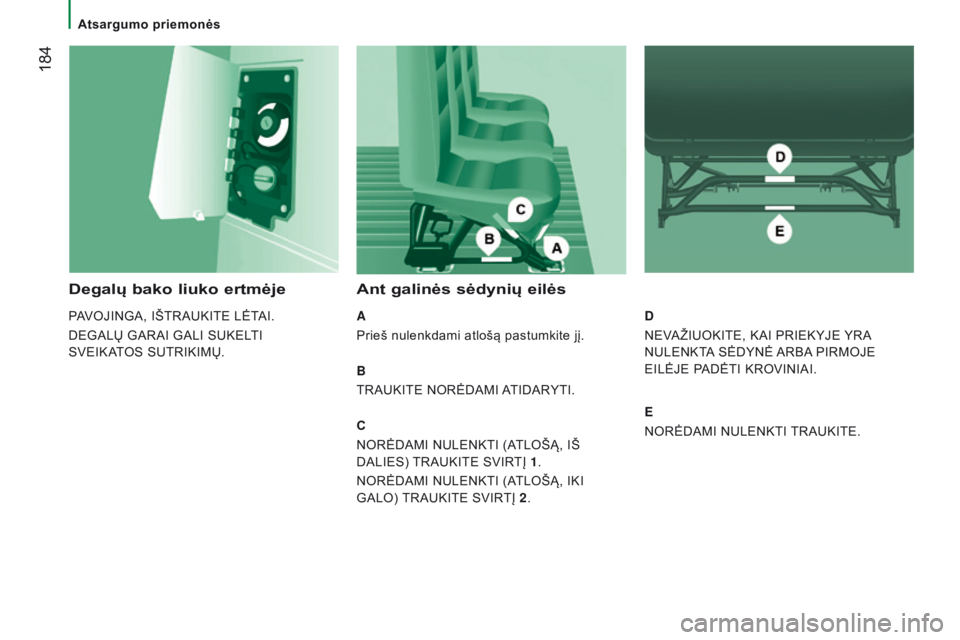

degalų bako liuko ertmėje
PAVOJINGA, IŠTRAUKITE LĖTAI.
DEGALŲ GARAI GALI SUKELTI
SVEIKATOS SUTRIKIMŲ.
ant galinės sėdynių eilės
A
Prieš nulenkdami atlošą pastumkite jį.
B
TRAUKITE NORĖDAMI ATIDARYTI.
c
NORĖDAMI NULENKTI (A
TLOŠĄ, IŠ
DALIES) TRAUKITE SVIRTĮ 1 .
NORĖDAMI NULENKTI (ATLOŠĄ, IKI
GALO) TRAUKITE SVIRTĮ 2 .D
NEVAŽIUOKITE, KAI PRIEKYJE YRA
NULENKTA SĖDYNĖ ARBA PIRMOJE
EILĖJE PADĖTI KROVINIAI.
E
NORĖDAMI NULENKTI TRAUKITE.

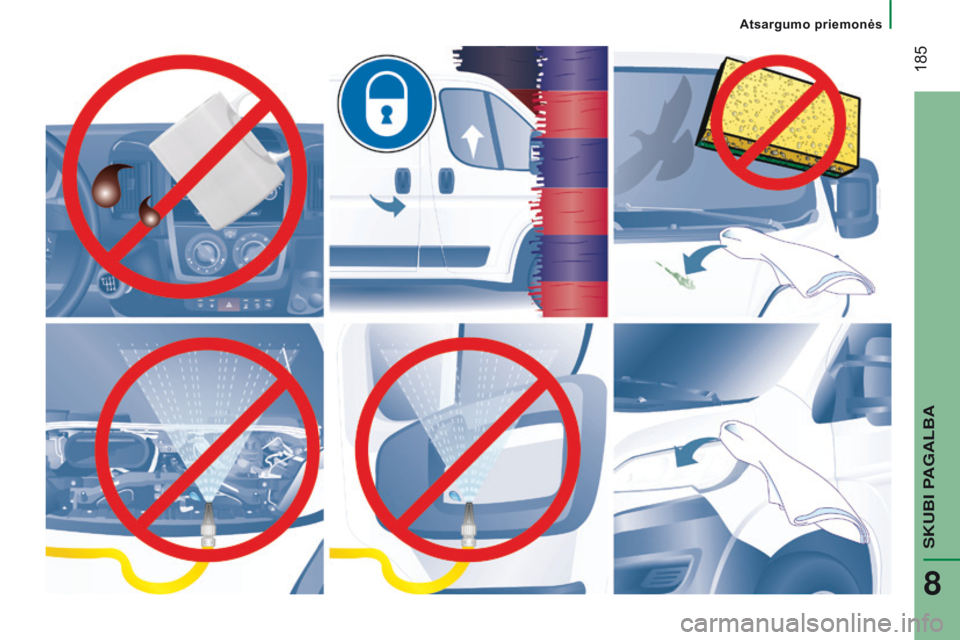

Atsargumo priemonės

185
Jumper_lt_Chap08_Aide-Rapide_ed01-2016
SKUBI P
8
Atsargumo priemonės

186
Jumper_lt_Chap09_Caracteristiques-Techniques_ed01-2016
Matmenys

187
Jumper_lt_Chap09_Caracteristiques-Techniques_ed01-2016
maTm E n Y s
Matmenys yra nurodomi milimetrais.
Jūsų automobilis gali būti 4
ilgių (L1...) ir 3 aukščių (H1...) modifikacijos, žiūrėkite atitinkamas lenteles:
f

U r G onas
L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Automobilio ilgis 4

9635
4135
9986
363
H Automobilio aukštis 2
254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A
tarpuratis 3

0003
4504
035
B Priekinė iškyša 948
cGalinė iškyša1

0151
380
D Automobilio plotis (su/be veidrodžių) 2
508 / 2 050
E Priekinės tarpvėžės plotis 1
810
fGalinės tarpvėžės plotis1

790
G Įkrovimo slenksčio aukštis nuo 535
iki 565
iV

idinis grindų ilgis 2
6703
1203
7054
070
jMaksimalus įkrovos aukštis1

6621
9321
6621
932 1 932 2 172 1 932 2 172
K Maksimalus vidaus plotis 1
870
mV

idaus plotis tarp ratų arkų 1
422
Erdvė (m
3) 89,5 1011,5 13 15 15 17
9
TECHNINĖ CHARAKTERISTIKA
Matmenys

188
Jumper_lt_Chap09_Caracteristiques-Techniques_ed01-2016
GaLinĖs dUrYs
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
nNaudingasis galinių durų aukštis 1


520 1

790 1

520 1 790 1 790 2 030 1 790 2 030
oNaudingasis galinių durų plotis 1

562
Matmenys
