Yra įrengti trys saugiklių blokeliai, kurie
yra išdėstyti ant kairės pusės priekinio
skydo, dešinės pusės statramstyje ir variklio
skyriuje.
Pateiktos nuorodos yra skirtos tik tiems
saugikliams, kuriuos gali pakeisti pats
automobilio naudotojas. Dėl bet kokių kitų
pakeitimų kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.

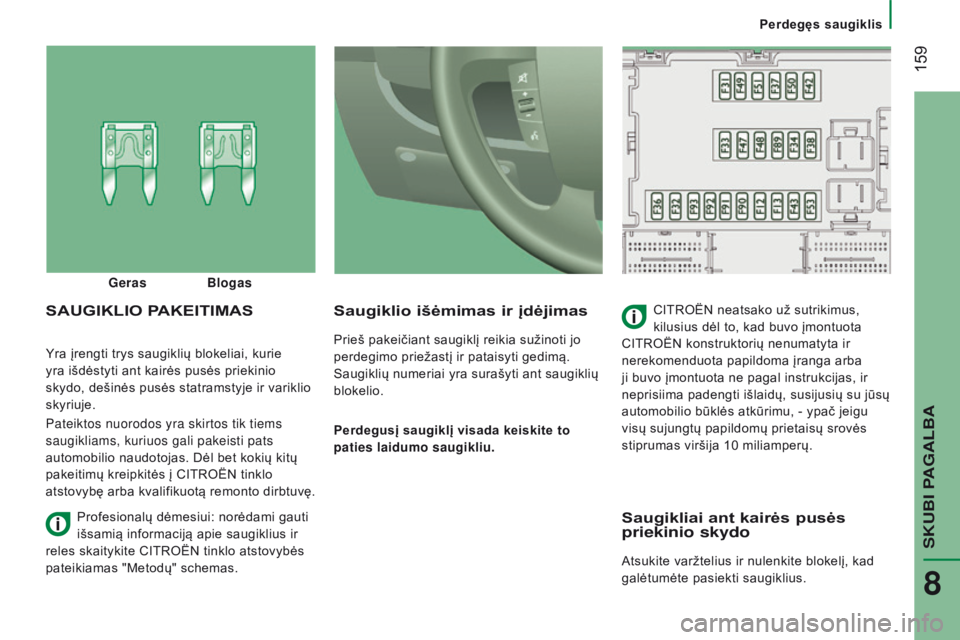

saugiklio išėmimas ir įdėjimas
Prieš pakeičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir pataisyti gedimą.
Saugiklių numeriai yra surašyti ant saugiklių
blokelio.
Perdegusį saugiklį visada keiskite to
paties laidumo saugikliu.
saUGiKLio PaKE i T imasCITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas, ir
neprisiima padengti išlaidų, susijusių su jūsų
automobilio būklės atkūrimu, - ypač jeigu
visų sujungtų papildomų prietaisų srovės
stiprumas viršija 10
miliamperų.
Geras Blogas
Profesionalų dėmesiui: norėdami gauti
išsamią informaciją apie saugiklius ir
reles skaitykite CITROËN tinklo atstovybės
pateikiamas "Metodų" schemas.
saugikliai ant kairės pusės
priekinio skydo
Atsukite varžtelius ir nulenkite blokelį, kad
galėtumėte pasiekti saugiklius.
SKUBi PAGALBA
8
Perdegęs saugiklis

160
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

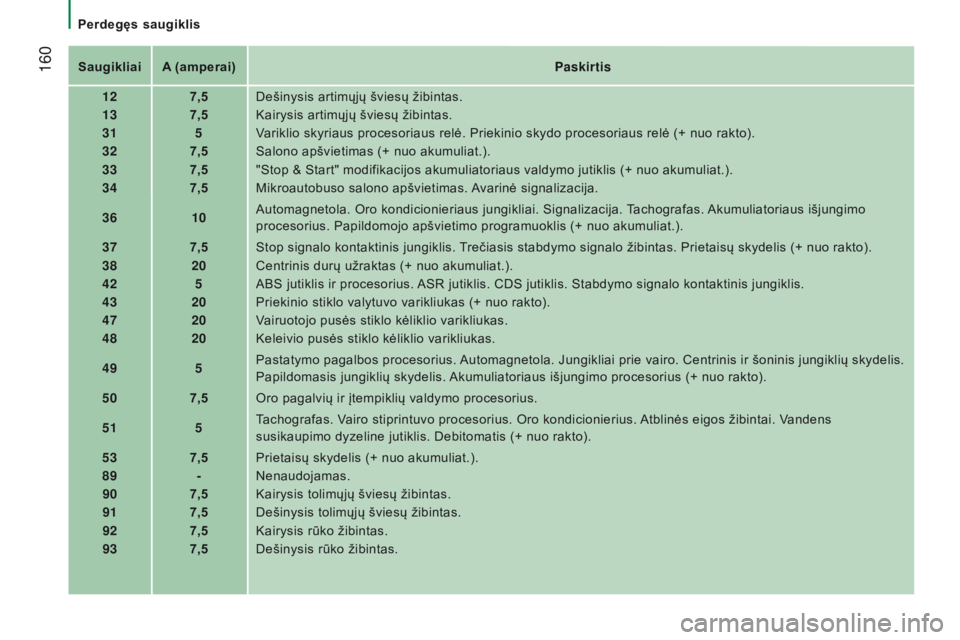

saugikliaia (amperai)Paskirtis
12 7,5Dešinysis artimųjų šviesų žibintas.
13 7,5Kairysis artimųjų šviesų žibintas.
31 5V
ariklio skyriaus procesoriaus relė. Priekinio skydo procesoriaus relė (+ nuo rakto).
32 7,5Salono apšvietimas (+ nuo akumuliat.).
33 7,5"Stop & Start" modifikacijos akumuliatoriaus valdymo jutiklis (+ nuo akumuliat.).
34 7,5Mikroautobuso salono apšvietimas. Avarinė signalizacija.
36 10Automagnetola. Oro kondicionieriaus jungikliai. Signalizacija. Tachografas. Akumuliatoriaus išjungimo
procesorius. Papildomojo apšvietimo programuoklis (+ nuo akumuliat.).
37 7,5Stop signalo kontaktinis jungiklis. Trečiasis stabdymo signalo žibintas. Prietaisų skydelis (+ nuo rakto).
38 20Centrinis durų užraktas (+ nuo akumuliat.).
42 5ABS jutiklis ir procesorius. ASR jutiklis. CDS jutiklis. Stabdymo signalo kontaktinis jungiklis.
43 20Priekinio stiklo valytuvo varikliukas (+ nuo rakto).
47 20Vairuotojo pusės stiklo kėliklio varikliukas.
48 20Keleivio pusės stiklo kėliklio varikliukas.
49 5Pastatymo pagalbos procesorius. Automagnetola. Jungikliai prie vairo. Centrinis ir šoninis jungiklių skydelis.
Papildomasis jungiklių skydelis. Akumuliatoriaus išjungimo procesorius (+ nuo rakto).
50 7,5Oro pagalvių ir įtempiklių valdymo procesorius.
51 5Tachografas. Vairo stiprintuvo procesorius. Oro kondicionierius. Atblinės eigos žibintai. Vandens
susikaupimo dyzeline jutiklis. Debitomatis (+ nuo rakto).
53 7,5Prietaisų skydelis (+ nuo akumuliat.).
89 -Nenaudojamas.
90 7,5Kairysis tolimųjų šviesų žibintas.
91 7,5Dešinysis tolimųjų šviesų žibintas.
92 7,5Kairysis rūko žibintas.
93 7,5Dešinysis rūko žibintas.
Perdegęs saugiklis

161
Jumper_lt_Chap08_Aide-Rapide_ed01-2016
saugikliai dešinės pusės
statramstyje
Atidarykite dangtelį.
Po įsikišimo labai rūpestingai uždarykite
dangtelį.
s
augikliai
a (amperai)
Paskirtis
54 -Nenaudojamas.
55 15Sėdynių šildymas.
56 15Galinių vietų 12
V lizdas.
57 10Papildomas šildymas po sėdyne.
58 15Galinio kairiojo stiklo šildymas.
59 15Galinio dešiniojo stiklo šildymas.
60 -Nenaudojamas.
61 -Nenaudojamas.
62 -Nenaudojamas.
63 10Papildomo galinių keleivių šildymo jungiklis.
64 -Nenaudojamas.
65 30Papildomo galinių vietų šildymo ventiliatorius.
SKUBi PAGALBA
8
Perdegęs saugiklis

162
Jumper_lt_Chap08_Aide-Rapide_ed01-2016
saugikliai variklio skyriuje
Atsukite veržles ir nulenkite blokelį, kad
galėtumėte pasiekti saugiklius.
Po remonto rūpestingai uždarykite
dangtelį.
s
augikliai
a (amperai)
Paskirtis
1 40ABS siurblio maitinimas.
2 50Dyzelino pašildymo valdymo blokelis.
3 30Apsaugos signalizacija įjungimas. Starteris
4 40Dyzelinis papildomas šildymas.
5 20/50Salono ventiliacija su programuojamuoju papildomu šildymu

(+ nuo akumuliat.).
6 40/60
Salono ventiliatoriaus maksimalaus greičio įrenginys (+ nuo akumuliat.).
740/50/60Salono ventiliatoriaus minimalaus greičio įrenginys (+ nuo akumuliat.).
8 40Salono ventiliatoriaus įrenginys (+ nuo rakto).
9 15Galinis 12
V lizdas (+ nuo akumuliat.).
10 15Garsinis signalas.
11 -
n

enaudojamas
14 15Dešinysis tolimųjų šviesų žibintas.
15 15Kairysis tolimųjų šviesų žibintas.
16 -
n

enaudojamas
17 -
n

enaudojamas
18 7,5Variklio valdymo procesorius (+ nuo akumuliat.).
19 7,5Oro kondicionieriaus kompresorius.
20 30Stiklų/žibintų plautuvo siurblys.
21 15Degalų siurblio maitinimas.
22 -
n

enaudojamas
23 30ABS elektromagnetiniai vožtuvai.
24 7,5Papildomas jungiklių skydelis. Išorinių veidrodžių užlenkimo
skydelis (+ nuo rakto)
30 15Priekiniai rūko žibintai.
Perdegęs saugiklis

163
Jumper_lt_Chap08_Aide-Rapide_ed01-2016
Plaudami prilipusius nešvarumus
aukšto slėgio čiurkšle, nenukreipkite
purkštuvo į šviesų ir kitus žibintus ar jų
apvadus, kad nepažeistumėte jų lako ir
sandarinimo jungčių.
LEmPUTĖs Pa KE i T imas

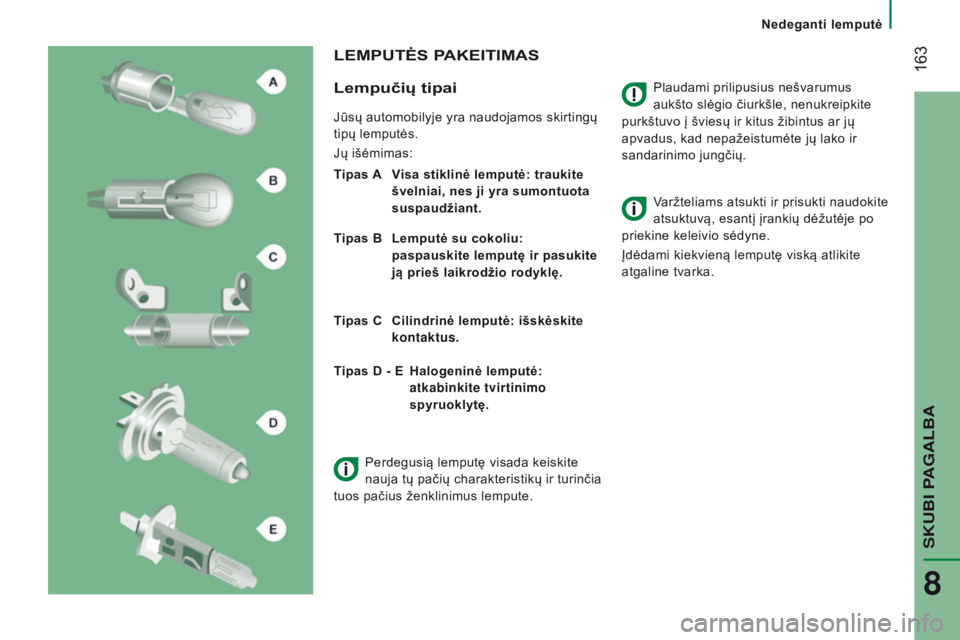

Lempučių tipai
Jūsų automobilyje yra naudojamos skirtingų
tipų lemputės.
Jų išėmimas:
Tipas
a


V
isa stiklinė lemputė: traukite
švelniai, nes ji yra sumontuota
suspaudžiant.
Tipas B

Lemputė su cokoliu:

paspauskite lemputę ir pasukite
ją prieš laikrodžio rodyklę.
Tipas
c c ilindrinė lemputė: išskėskite
kontaktus. Varžteliams atsukti ir prisukti naudokite
atsuktuvą, esantį įrankių dėžutėje po
priekine keleivio sėdyne.
Įdėdami kiekvieną lemputę viską atlikite
atgaline tvarka.
Tipas
d - E
Halogeninė lemputė:

atkabinkite tvirtinimo
spyruoklytę.
Perdegusią lemputę visada keiskite
nauja tų pačių charakteristikų ir turinčia
tuos pačius ženklinimus lempute.
SKUBI PAGALBA
8
Nedeganti lemputė

164
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

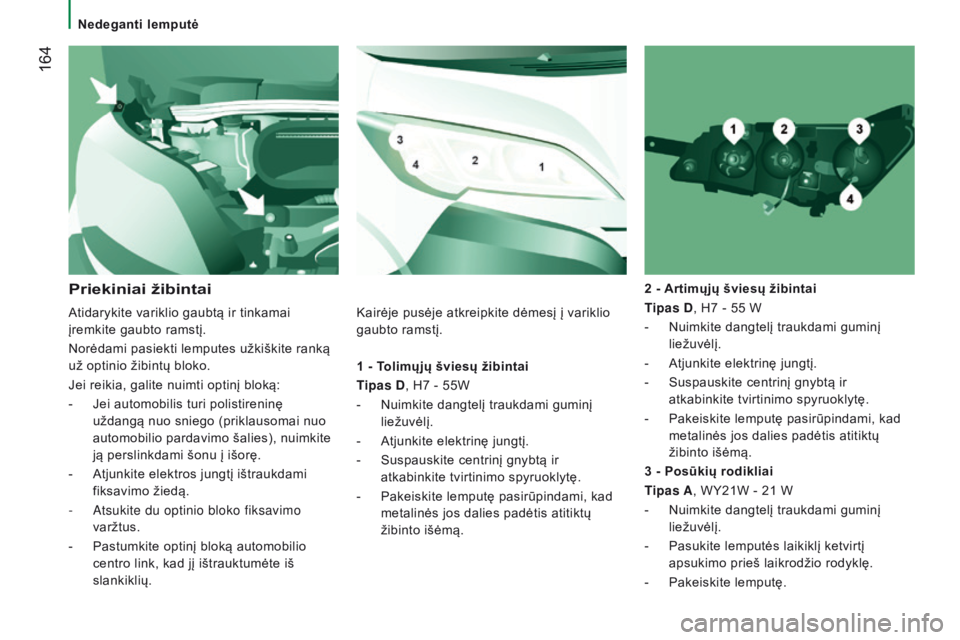

1 - Tolimųjų šviesų žibintai
T ipas D, H7 - 55W
-

Nuimkite dangtelį traukdami guminį

liežuvėlį.
-

Atjunkite elektrinę jungtį.
-


Suspauskite centrinį gnybtą ir

atkabinkite tvirtinimo spyruoklytę.
-

Pakeiskite lemputę pasirūpindami, kad

metalinės jos dalies padėtis atitiktų
žibinto išėmą. 2
-
a
rtimųjų šviesų žibintai
Tipas D, H7 - 55 W
-
Nuimkite dangtelį traukdami guminį

liežuvėlį.
- Atjunkite elektrinę jungtį.
- Suspauskite centrinį gnybtą ir
atkabinkite tvirtinimo spyruoklytę.
-

Pakeiskite lemputę pasirūpindami, kad

metalinės jos dalies padėtis atitiktų
žibinto išėmą.

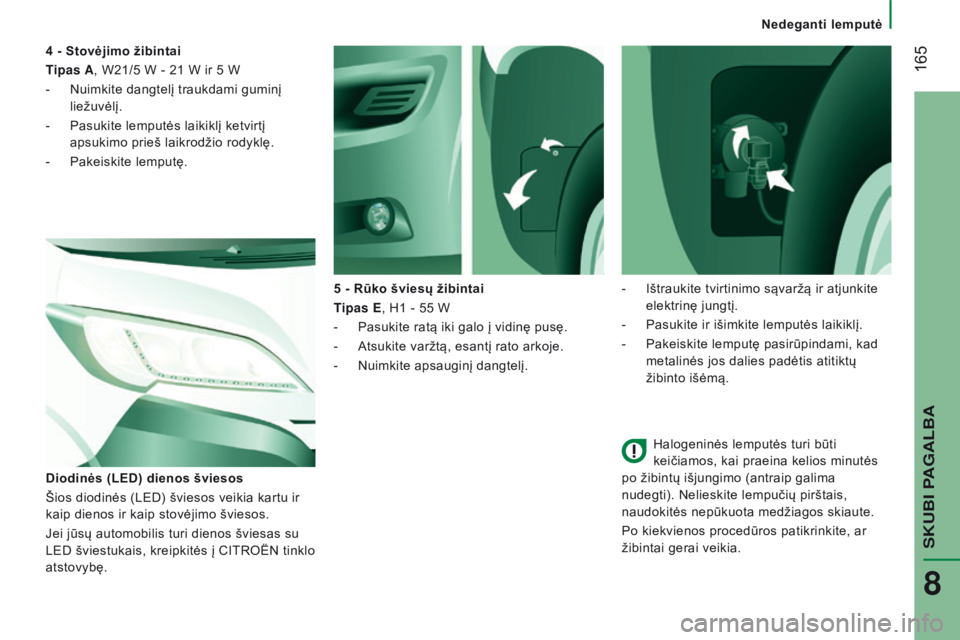

Priekiniai žibintai
3 - Posūkių rodikliai
T ipas A, WY21W - 21 W
-

Nuimkite dangtelį traukdami guminį

liežuvėlį.
-

Pasukite lemputės laikiklį ketvirtį

apsukimo prieš laikrodžio rodyklę.
-

Pakeiskite lemputę.
Atidarykite variklio gaubtą ir tinkamai


įremkite gaubto ramstį.
Norėdami pasiekti lemputes užkiškite ranką
už optinio žibintų bloko.
Jei reikia, galite nuimti optinį bloką:
-

Jei automobilis turi polistireninę


uždangą nuo sniego (priklausomai nuo
automobilio pardavimo šalies), nuimkite
ją perslinkdami šonu į išorę.
-
Atjunkite elektros jungtį ištraukdami

fiksavimo žiedą.
-

Atsukite du optinio bloko fiksavimo


varžtus.
-

Pastumkite optinį bloką automobilio


centro link, kad jį ištrauktumėte iš
slankiklių. Kairėje pusėje atkreipkite dėmesį į variklio
gaubto ramstį.
Nedeganti lemputė

165
Jumper_lt_Chap08_Aide-Rapide_ed01-2016
Halogeninės lemputės turi būti
keičiamos, kai praeina kelios minutės
po žibintų išjungimo (antraip galima
nudegti). Nelieskite lempučių pirštais,
naudokitės nepūkuota medžiagos skiaute.
Po kiekvienos procedūros patikrinkite, ar
žibintai gerai veikia.
5

-
r
ūko šviesų žibintai
Tipas E, H1

- 55

W
-

Pasukite ratą iki galo į vidinę pusę.
-


Atsukite varžtą, esantį rato arkoje.
-


Nuimkite apsauginį dangtelį.
d

iodinės (LE
d
) dienos šviesos
Šios diodinės (LED) šviesos veikia kartu ir
kaip dienos ir kaip stovėjimo šviesos.
Jei jūsų automobilis turi dienos šviesas su
LED šviestukais, kreipkitės į CITROËN tinklo
atstovybę. 4

-
s
tovėjimo žibintai
Tipas A, W21/5

W - 21

W ir 5

W
-

Nuimkite dangtelį traukdami guminį


liežuvėlį.
-

Pasukite lemputės laikiklį ketvirtį


apsukimo prieš laikrodžio rodyklę.
-

Pakeiskite lemputę.
-


Ištraukite tvirtinimo sąvaržą ir atjunkite

elektrinę jungtį.
-

Pasukite ir išimkite lemputės laikiklį.
-


Pakeiskite lemputę pasirūpindami, kad

metalinės jos dalies padėtis atitiktų
žibinto išėmą.
SKUBI PAGALBA
8
Nedeganti lemputė

166
Jumper_lt_Chap08_Aide-Rapide_ed01-2016
Plafonai
Tipas c, 12V 10W - 10W
-
Paspauskite vietas, nurodytas

rodyklėmis, po to išimkite plafoną.
-

Atidarykite apsauginę sklendę.
-


Praskėskite kontaktus ir pakeiskite

lemputę.
-

Patikrinkite, kad naujoji lemputė būtų

gerai įdėta tarp abiejų kontaktų.
-

Uždarykite apsauginę sklendę.
-


Įdėkite plafoną į jo vietą ir patikrinkite, ar

jis gerai prisitvirtino.
šoniniai stovėjimo žibintai
Tipas a , W5W - 5W
-
Jei jūsų automobilyje yra įrengti tokie

žibintai (L4
dydžio furgone), atsukite du
tvirtinimo varžtus.
-

T
raukite lempučių laikiklį ir ištraukite jį iš
kilpų.
-

Išimkite lemputę ir pakeiskite ją.
šoniniai posūkių rodikliai
Tipas A, W 16 W F - 16 W
-
Perslinkite veidrodžio stiklą, kad

galėtumėte pasiekti varžtus.
-

Atsukite du tvirtinimo varžtus.
-


T
raukite lemputės laikiklį ir išimkite jį.
-

Išimkite lemputę ir ją pakeiskite. Priekinis / galinis
Nedeganti lemputė

167
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

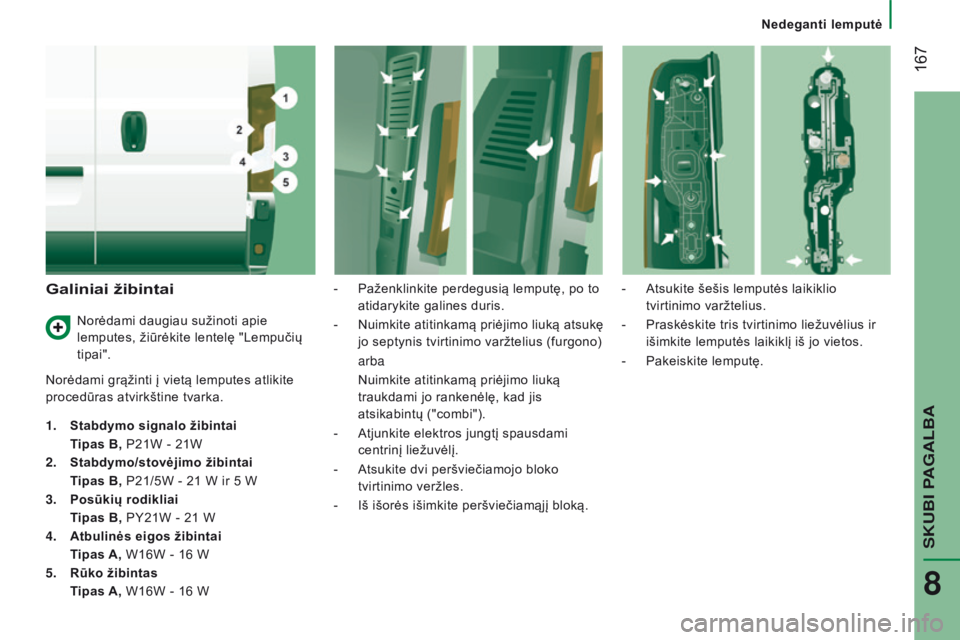

Galiniai žibintai
Norėdami grąžinti į vietą lemputes atlikite
procedūras atvirkštine tvarka.
1.
s

tabdymo signalo žibintai
T

ipas B, P21W - 21W
2.
s
tabdymo/stovėjimo žibintai
T

ipas B, P21/5W - 21 W ir 5 W
3.

Posūkių rodikliai
T

ipas B, PY21W - 21 W
4.
a
tbulinės eigos žibintai
T

ipas
a
, W16W - 16 W
5.
r
ūko žibintas
T

ipas
a
, W16W - 16 W-

Paženklinkite perdegusią lemputę, po to

atidarykite galines duris.
-
Nuimkite
atitinkamą priėjimo liuką atsukę
jo septynis tvirtinimo varžtelius (furgono)

arba Nuimkite atitinkamą priėjimo liuką

traukdami jo rankenėlę, kad jis
atsikabintų ("combi").
-

Atjunkite elektros jungtį spausdami

centrinį liežuvėlį.
-

Atsukite dvi peršviečiamojo bloko

tvirtinimo veržles.
-

Iš išorės išimkite peršviečiamąjį bloką.-


Atsukite šešis lemputės laikiklio

tvirtinimo varžtelius.
-
Praskėskite tris tvirtinimo liežuvėlius ir

išimkite lemputės laikiklį iš jo vietos.
-
Pakeiskite lemputę.
Norėdami daugiau sužinoti apie

lemputes, žiūrėkite lentelę "Lempučių
tipai".
SKUBI PAGALBA
8
Nedeganti lemputė

168
Jumper_lt_Chap08_Aide-Rapide_ed01-2016

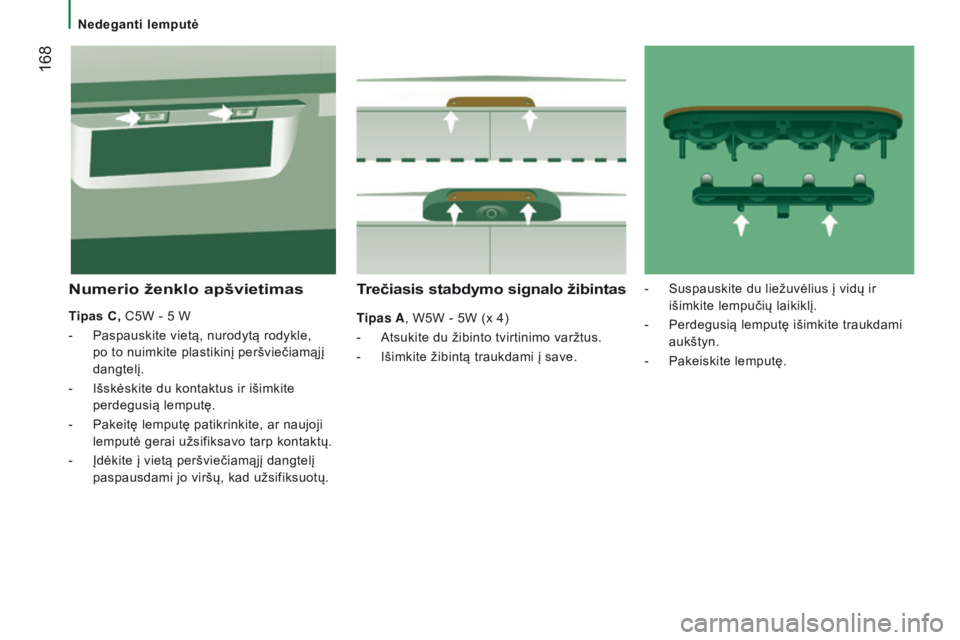

Trečiasis stabdymo signalo žibintas
Tipas A, W5W - 5W (x 4)
-
Atsukite du žibinto tvirtinimo varžtus.
-


Išimkite žibintą traukdami į save.
numerio ženklo apšvietimas
Tipas c, C5W - 5 W
-
Paspauskite vietą, nurodytą rodykle,

po to nuimkite plastikinį peršviečiamąjį
dangtelį.
-

Išskėskite du kontaktus ir išimkite

perdegusią lemputę.
-

Pakeitę lemputę patikrinkite, ar naujoji

lemputė gerai užsifiksavo tarp kontaktų.
-

Įdėkite į vietą peršviečiamąjį dangtelį

paspausdami jo viršų, kad užsifiksuotų. -

Suspauskite du liežuvėlius į vidų ir

išimkite lempučių laikiklį.
- Perdegusią lemputę išimkite traukdami
aukštyn.
-

Pakeiskite lemputę.
Nedeganti lemputė
