CITROEN JUMPER 2017 InstruksjonsbØker (in Norwegian)
Manufacturer: CITROEN, Model Year: 2017, Model line: JUMPER, Model: CITROEN JUMPER 2017Pages: 292, PDF Size: 9 MB
Page 31 of 292
29
Jumper_no_Chap02_Pret-a-Partir_ed01-2016

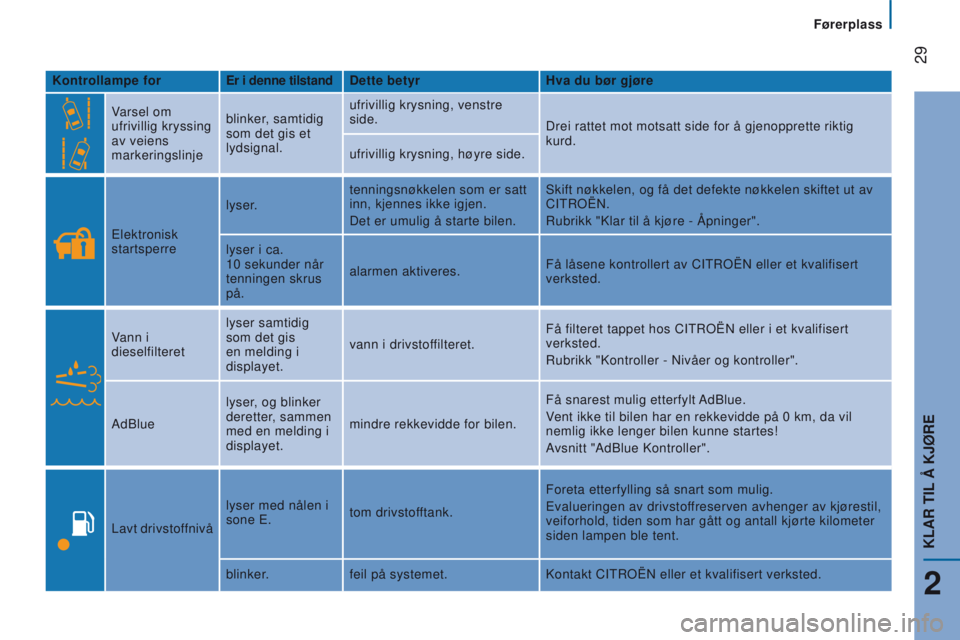

Førerplass
Kontrollampe for
e
r i denne tilstand
d
ette betyr Hva du bør gjøre
Varsel om
ufrivillig kryssing
av veiens
markeringslinje blinker, samtidig
som det gis et
lydsignal. ufrivillig krysning, venstre
side.
Drei rattet mot motsatt side for å gjenopprette riktig
kurd.
ufrivillig krysning, høyre side.
Elektronisk
startsperre lyser.
tenningsnøkkelen som er satt
inn, kjennes ikke igjen.
Det er umulig å starte bilen. Skift nøkkelen, og få det defekte nøkkelen skiftet ut av
CITROËN.
Rubrikk "Klar til å kjøre - Åpninger".
lyser i ca.
10
sekunder når
tenningen skrus
på. alarmen aktiveres.
Få låsene kontrollert av CITROËN eller et kvalifisert
verksted.
Vann i
dieselfilteret lyser samtidig
som det gis
en melding i
displayet.
vann i drivstoffilteret.
Få filteret tappet hos CITROËN eller i et kvalifisert
verksted.
Rubrikk "Kontroller - Nivåer og kontroller".
AdBlue lyser, og blinker
deretter, sammen
med en melding i
displayet. mindre rekkevidde for bilen. Få snarest mulig etterfylt AdBlue.
Vent ikke til bilen har en rekkevidde på 0 km, da vil
nemlig ikke lenger bilen kunne startes!
Avsnitt "AdBlue Kontroller".
Lavt drivstoffnivå lyser med nålen i
sone E.
tom drivstofftank. Foreta etterfylling så snart som mulig.
Evalueringen av drivstoffreserven avhenger av kjørestil,
veiforhold, tiden som har gått og antall kjørte kilometer
siden lampen ble tent.
blinker. feil på systemet. Kontakt CITROËN eller et kvalifisert verksted.
2
KlAR TIl Å KJØRe
Page 32 of 292
30
Jumper_no_Chap02_Pret-a-Partir_ed01-2016

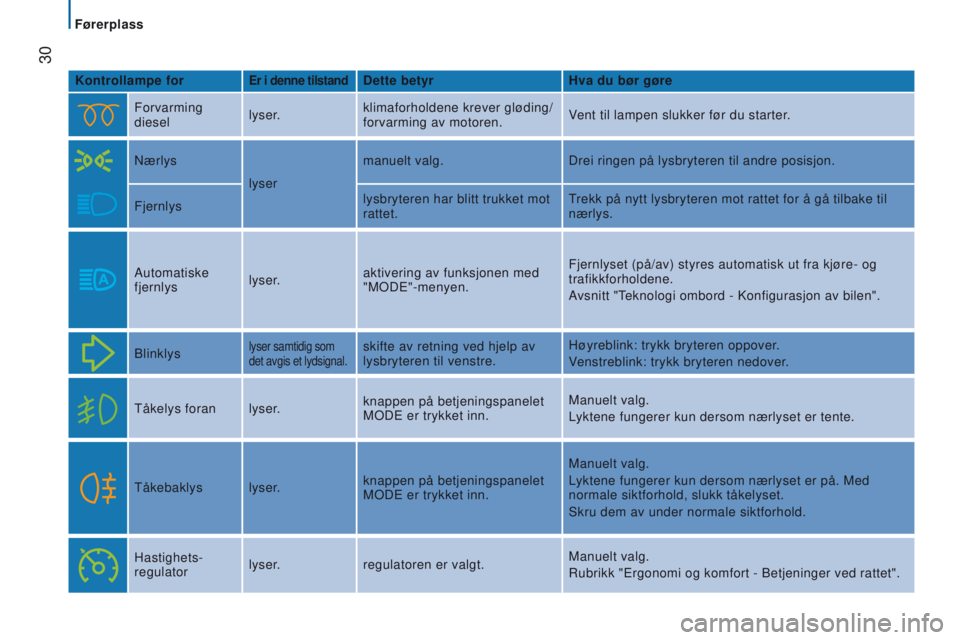

Kontrollampe forer i denne tilstanddette betyrHva du bør gøre
Forvarming
diesel lyser.klimaforholdene krever gløding/
forvarming av motoren. Vent til lampen slukker før du starter.
Nærlys lysermanuelt valg.
Drei ringen på lysbryteren til andre posisjon.
Fjernlys lysbryteren har blitt trukket mot
rattet.Trekk på nytt lysbryteren mot rattet for å gå tilbake til
nærlys.
Automatiske
fjernlys lyser.aktivering av funksjonen med
"MODE"-menyen. Fjernlyset (på/av) styres automatisk ut fra kjøre- og
trafikkforholdene.
Avsnitt "Teknologi ombord - Konfigurasjon av bilen".
Blinklys
lyser samtidig som
det avgis et lydsignal.skifte av retning ved hjelp av
lysbryteren til venstre. Høyreblink: trykk bryteren oppover.
Venstreblink: trykk bryteren nedover.
Tåkelys foran lyser.knappen på betjeningspanelet
MODE er trykket inn. Manuelt valg.
Lyktene fungerer kun dersom nærlyset er tente.
Tåkebaklys lyser. knappen på betjeningspanelet
MODE er trykket inn.Manuelt valg.
Lyktene fungerer kun dersom nærlyset er på. Med
normale siktforhold, slukk tåkelyset.
Skru dem av under normale siktforhold.
Hastighets-
regulator lyser.
regulatoren er valgt. Manuelt valg.
Rubrikk "Ergonomi og komfort - Betjeninger ved rattet".
Førerplass
Page 33 of 292
31
Jumper_no_Chap02_Pret-a-Partir_ed01-2016
Førerplass

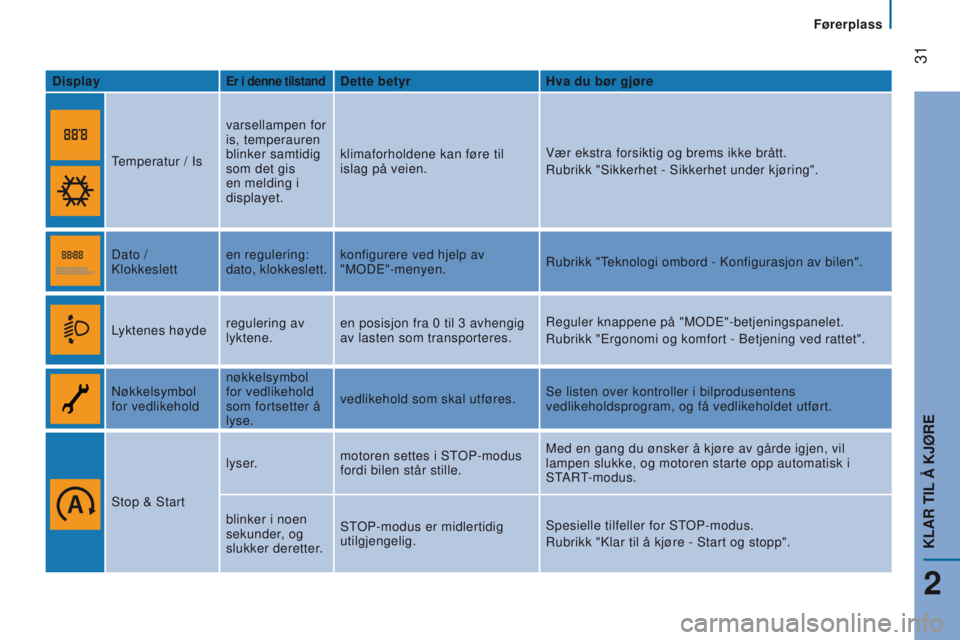

displayer i denne tilstanddette betyrHva du bør gjøre
T
emperatur / Is varsellampen for
is, temperauren
blinker samtidig
som det gis
en melding i
displayet. klimaforholdene kan føre til
islag på veien.
Vær ekstra forsiktig og brems ikke brått.
Rubrikk "Sikkerhet - Sikkerhet under kjøring".
Dato /
Klokkeslett en regulering:
dato, klokkeslett.konfigurere ved hjelp av
"MODE"-menyen.
Rubrikk "Teknologi ombord - Konfigurasjon av bilen".
Lyktenes høyde regulering av
lyktene.en posisjon fra 0 til 3 avhengig
av lasten som transporteres. Reguler knappene på "MODE"-betjeningspanelet.
Rubrikk "Ergonomi og komfort - Betjening ved rattet".
Nøkkelsymbol
for vedlikehold nøkkelsymbol
for vedlikehold
som fortsetter å
lyse.
vedlikehold som skal utføres.
Se listen over kontroller i bilprodusentens
vedlikeholdsprogram, og få vedlikeholdet utført.
Stop & Start lyser.
motoren settes i STOP-modus
fordi bilen står stille. Med en gang du ønsker å kjøre av gårde igjen, vil
lampen slukke, og motoren starte opp automatisk i
START-modus.
blinker i noen
sekunder, og
slukker deretter. STOP-modus er midlertidig
utilgjengelig.
Spesielle tilfeller for STOP-modus.
Rubrikk "Klar til å kjøre - Start og stopp".
2
KlAR TIl Å KJØRe
Page 34 of 292
32
Jumper_no_Chap02_Pret-a-Partir_ed01-2016

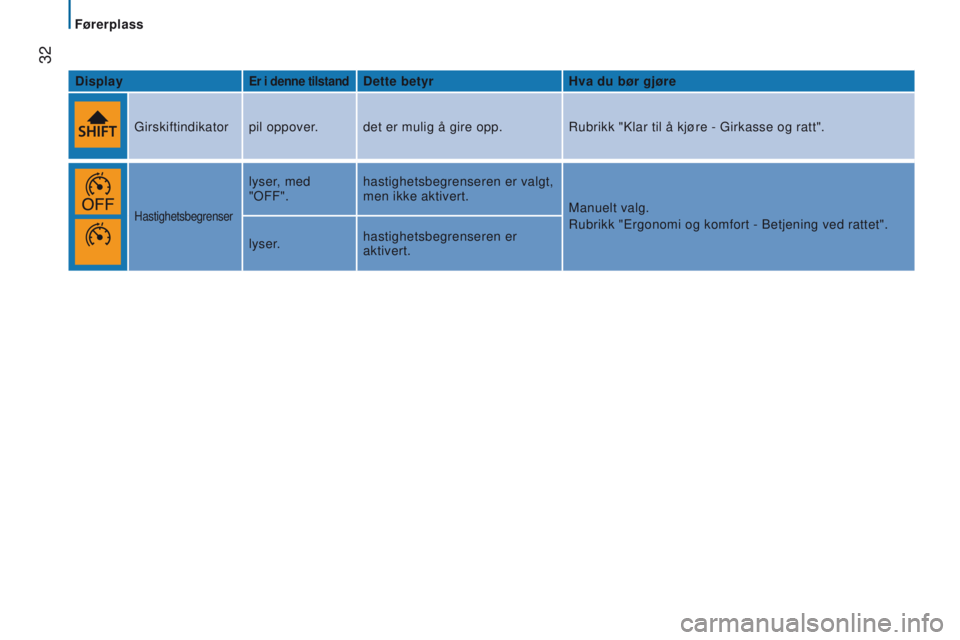

displayer i denne tilstanddette betyrHva du bør gjøre
Girskiftindikator pil oppover
. det er mulig å gire opp. Rubrikk "Klar til å kjøre - Girkasse og ratt".
Hastighetsbegrenser
lyser, med
"OFF".hastighetsbegrenseren er valgt,
men ikke aktivert.
Manuelt valg.
Rubrikk "Ergonomi og komfort - Betjening ved rattet".
lyser. hastighetsbegrenseren er
aktivert.
Førerplass
Page 35 of 292
33
Jumper_no_Chap02_Pret-a-Partir_ed01-2016
Førerplass

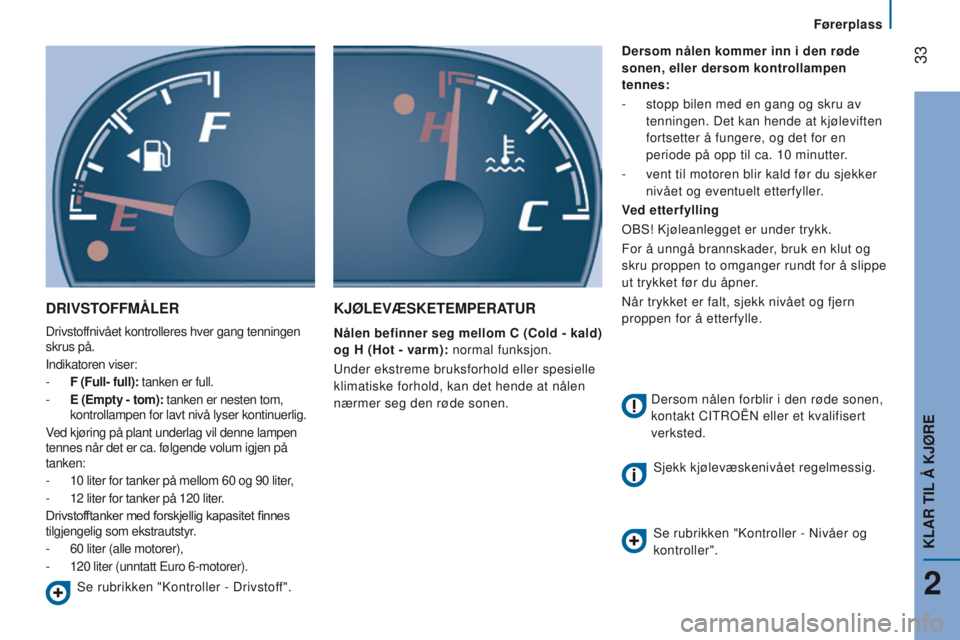

dRIVSTOFFMÅleR
Drivstoffnivået kontrolleres hver gang tenningen
skrus på.
Indikatoren viser:
-
F (Full- full):
tanken er full.
-
e
( e mpty - tom): tanken er nesten tom,
kontrollampen for lavt nivå lyser kontinuerlig.
Ved kjøring på plant underlag vil denne lampen
tennes når det er ca. følgende volum igjen på
tanken:
-
10 liter for tanker på mellom 60 og 90 liter
,
-
12 liter for tanker på 120 liter
.
Drivstofftanker med forskjellig kapasitet finnes
tilgjengelig som ekstrautstyr.
-
60 liter (alle motorer),
-
120 liter (unntatt Euro 6-motorer).
KJØleVæSKeTeMPeRATUR
nålen befinner seg mellom C (Cold - kald)
og H (Hot - varm): normal funksjon.
Under ekstreme bruksforhold eller spesielle
klimatiske forhold, kan det hende at nålen
nærmer seg den røde sonen.
d
ersom nålen kommer inn i den røde
sonen, eller dersom kontrollampen
tennes:
-
stopp bilen med en gang og skru av
tenningen. Det kan hende at kjøleviften
fortsetter å fungere, og det for en
periode på opp til ca. 10 minutter.
-
vent til motoren blir kald før du sjekker
nivået og eventuelt etterfyller.
Ved etterfylling
OBS! Kjøleanlegget er under trykk.
For å unngå brannskader, bruk en klut og
skru proppen to omganger rundt for å slippe
ut trykket før du åpner.
Når trykket er falt, sjekk nivået og fjern
proppen for å etterfylle.
Se rubrikken "Kontroller - Drivstoff". Dersom nålen forblir i den røde sonen,
kontakt CITROËN eller et kvalifisert
verksted.
Sjekk kjølevæskenivået regelmessig.
Se rubrikken "Kontroller - Nivåer og
kontroller".
2
KlAR TIl Å KJØRe
Page 36 of 292
34
Jumper_no_Chap02_Pret-a-Partir_ed01-2016

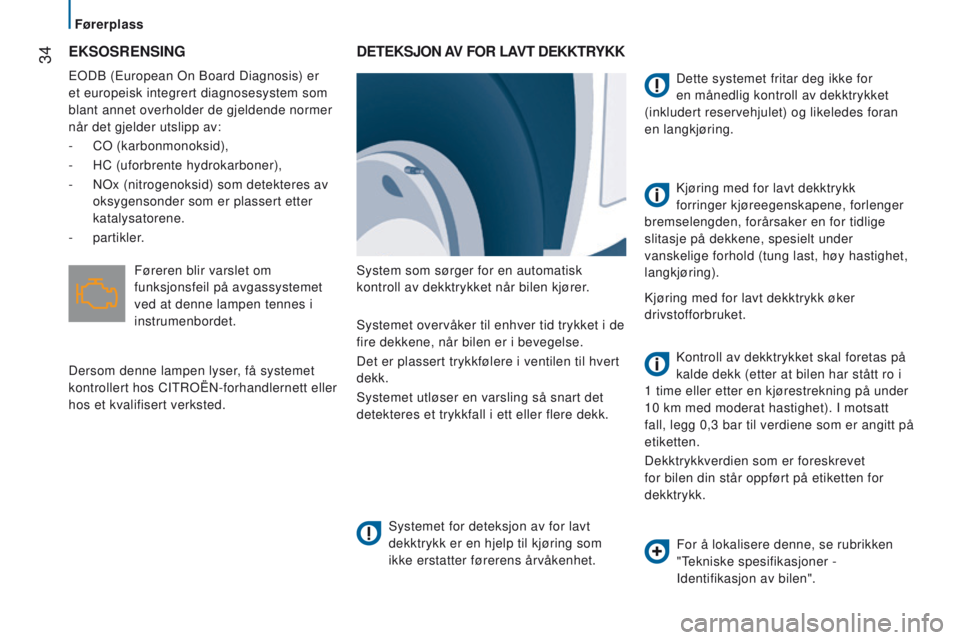

eKSOSRenSIng
EODB (European On Board Diagnosis) er
et europeisk integrert diagnosesystem som
blant annet overholder de gjeldende normer
når det gjelder utslipp av:
-
CO (karbonmonoksid),
-
HC (uforbrente hydrokarboner),
-
NOx (nitrogenoksid) som detekteres av
oksygensonder som er plassert etter
katalysatorene.
-
partikler.
deTeKSJOn A V FOR l AVT de KKTRYKK
System som sørger for en automatisk
kontroll av dekktrykket når bilen kjører.
Systemet for deteksjon av for lavt
dekktrykk er en hjelp til kjøring som
ikke erstatter førerens årvåkenhet. Dette systemet fritar deg ikke for
en månedlig kontroll av dekktrykket
(inkludert reservehjulet) og likeledes foran
en langkjøring.
Kjøring med for lavt dekktrykk øker
drivstofforbruket.
Systemet overvåker til enhver tid trykket i de
fire dekkene, når bilen er i bevegelse.
Det er plassert trykkfølere i ventilen til hvert
dekk.
Systemet utløser en varsling så snart det
detekteres et trykkfall i ett eller flere dekk. Kontroll av dekktrykket skal foretas på
kalde dekk (etter at bilen har stått ro i
1
time eller etter en kjørestrekning på under
10
km med moderat hastighet). I motsatt
fall, legg 0,3
bar til verdiene som er angitt på
etiketten.
Dekktrykkverdien som er foreskrevet
for bilen din står oppført på etiketten for
dekktrykk.
Føreren blir varslet om
funksjonsfeil på avgassystemet
ved at denne lampen tennes i
instrumenbordet.
Dersom denne lampen lyser, få systemet
kontrollert hos CITROËN-forhandlernett eller
hos et kvalifisert verksted.
For å lokalisere denne, se rubrikken
"Tekniske spesifikasjoner -
Identifikasjon av bilen".
Kjøring med for lavt dekktrykk
forringer kjøreegenskapene, forlenger
bremselengden, forårsaker en for tidlige
slitasje på dekkene, spesielt under
vanskelige forhold (tung last, høy hastighet,
langkjøring).
Førerplass
Page 37 of 292
35
Jumper_no_Chap02_Pret-a-Partir_ed01-2016
Førerplass

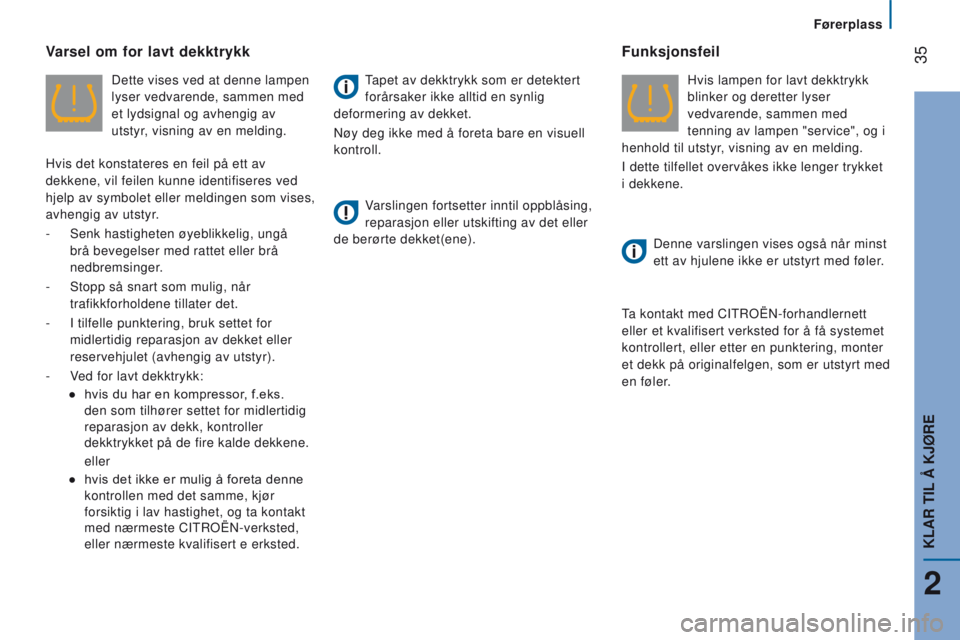

Varsel om for lavt dekktrykk
Dette vises ved at denne lampen
lyser vedvarende, sammen med
et lydsignal og avhengig av
utstyr, visning av en melding.
Hvis det konstateres en feil på ett av
dekkene, vil feilen kunne identifiseres ved
hjelp av symbolet eller meldingen som vises,
avhengig av utstyr.
-
Senk hastigheten øyeblikkelig, ungå
brå bevegelser med rattet eller brå
nedbremsinger.
-
Stopp så snart som mulig, når
trafikkforholdene tillater det.
-
I tilfelle punktering, bruk settet for
midlertidig reparasjon av dekket eller
reservehjulet (avhengig av utstyr).
-
V
ed for lavt dekktrykk:
●
hvis du har en kompressor
, f.eks.
den som tilhører settet for midlertidig
reparasjon av dekk, kontroller
dekktrykket på de fire kalde dekkene.
eller
●
hvis det ikke er mulig å foreta denne
kontrollen med det samme, kjør
forsiktig i lav hastighet, og ta kontakt
med nærmeste CITROËN-verksted,
eller nærmeste kvalifisert e erksted. Tapet av dekktrykk som er detektert
forårsaker ikke alltid en synlig
deformering av dekket.
Nøy deg ikke med å foreta bare en visuell
kontroll.
Varslingen fortsetter inntil oppblåsing,
reparasjon eller utskifting av det eller
de berørte dekket(ene).
Funksjonsfeil
Hvis lampen for lavt dekktrykk
blinker og deretter lyser
vedvarende, sammen med
tenning av lampen "service", og i
henhold til utstyr, visning av en melding.
I dette tilfellet overvåkes ikke lenger trykket
i dekkene.
Denne varslingen vises også når minst
ett av hjulene ikke er utstyrt med føler.
Ta kontakt med CITROËN-forhandlernett
eller et kvalifisert verksted for å få systemet
kontrollert, eller etter en punktering, monter
et dekk på originalfelgen, som er utstyrt med
en føler.
2
KlAR TIl Å KJØRe
Page 38 of 292
36
Jumper_no_Chap02_Pret-a-Partir_ed01-2016

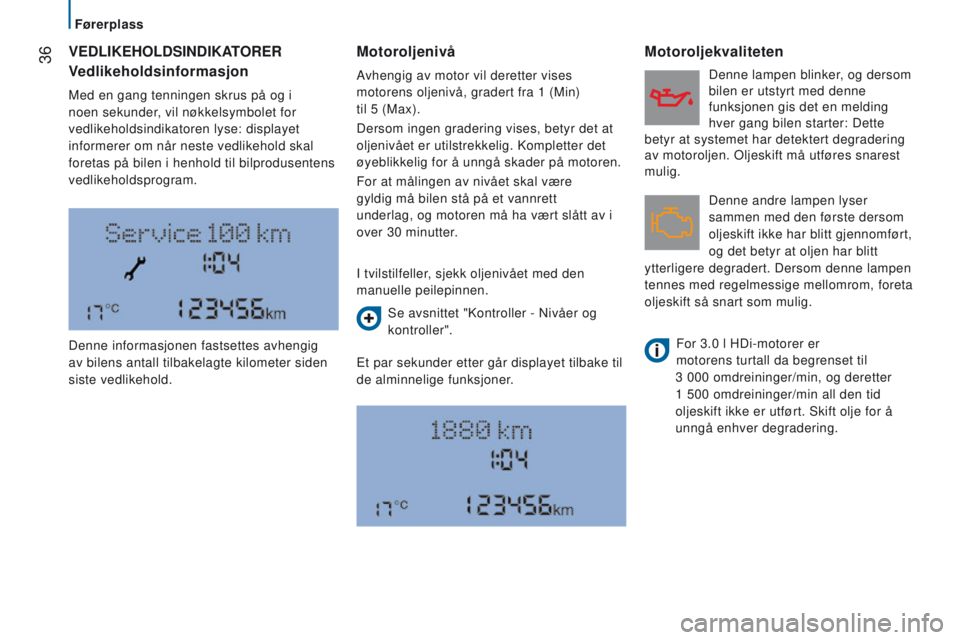

VedlIKeHOldSIndIKATOReRMotoroljenivå
Et par sekunder etter går displayet tilbake til
de alminnelige funksjoner.
Motoroljekvaliteten
I tvilstilfeller, sjekk oljenivået med den
manuelle peilepinnen.Denne andre lampen lyser
sammen med den første dersom
oljeskift ikke har blitt gjennomført,
og det betyr at oljen har blitt
ytterligere degradert. Dersom denne lampen
tennes med regelmessige mellomrom, foreta
oljeskift så snart som mulig. Denne lampen blinker, og dersom
bilen er utstyrt med denne
funksjonen gis det en melding
hver gang bilen starter: Dette
betyr at systemet har detektert degradering
av motoroljen. Oljeskift må utføres snarest
mulig.
For 3.0 l HDi-motorer er
motorens turtall da begrenset til
3
000 omdreininger/min, og deretter
1 500 omdreininger/min all den tid
oljeskift ikke er utført. Skift olje for å
unngå enhver degradering.
Vedlikeholdsinformasjon
Med en gang tenningen skrus på og i
noen sekunder, vil nøkkelsymbolet for
vedlikeholdsindikatoren lyse: displayet
informerer om når neste vedlikehold skal
foretas på bilen i henhold til bilprodusentens
vedlikeholdsprogram. Avhengig av motor vil deretter vises
motorens oljenivå, gradert fra 1 (Min)
til 5 (Max).
Dersom ingen gradering vises, betyr det at
oljenivået er utilstrekkelig. Kompletter det
øyeblikkelig for å unngå skader på motoren.
For at målingen av nivået skal være
gyldig
må bilen stå på et vannrett
underlag,
og motoren må ha vært slått av i
over 30 minutter.
Se avsnittet "Kontroller - Nivåer og
kontroller".
Denne informasjonen fastsettes avhengig
av bilens antall tilbakelagte kilometer siden
siste vedlikehold.
Førerplass
Page 39 of 292
37
Jumper_no_Chap02_Pret-a-Partir_ed01-2016
Førerplass
Se rubrikken Teknologi ombord -
Konfigurasjon av bilen".

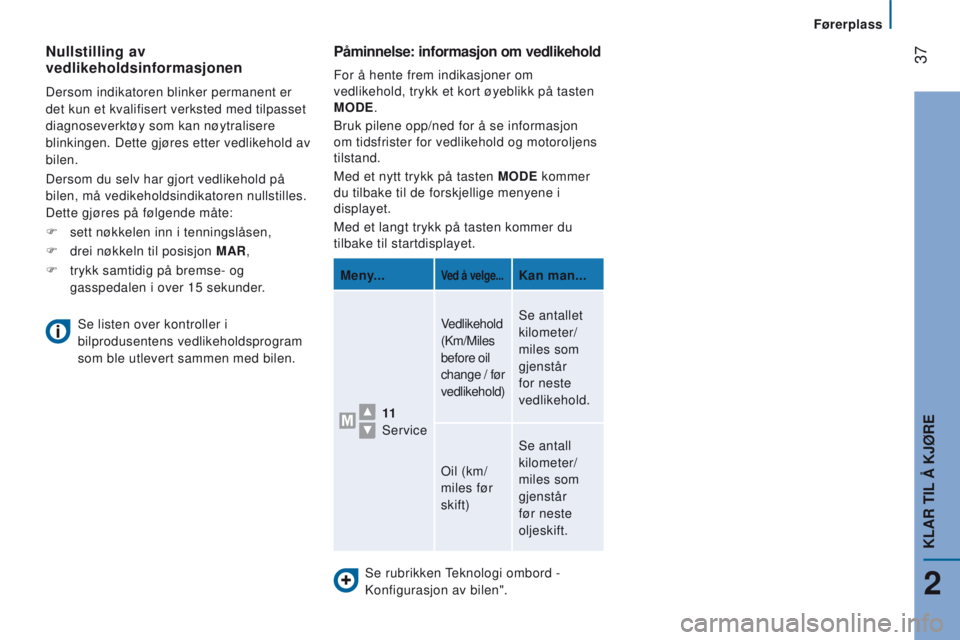

Påminnelse: informasjon om vedlikehold
For å hente frem indikasjoner om
vedlikehold, trykk et kort øyeblikk på tasten
MO de .
Bruk pilene opp/ned for å se informasjon
om tidsfrister for vedlikehold og motoroljens
tilstand.
Med et nytt trykk på tasten MO
de kommer
du tilbake til de forskjellige menyene i
displayet.
Med et langt trykk på tasten kommer du
tilbake til startdisplayet.
Meny...
Ved å velge...Kan man...
11
Service Vedlikehold
(Km/Miles
before oil
change / før
vedlikehold)
Se antallet
kilometer/
miles som
gjenstår
for neste
vedlikehold.
Oil (km/
miles før
skift) Se antall
kilometer/
miles som
gjenstår
før neste
oljeskift.
Se listen over kontroller i
bilprodusentens vedlikeholdsprogram
som ble utlevert sammen med bilen.
nullstilling av
vedlikeholdsinformasjonen
Dersom indikatoren blinker permanent er
det kun et kvalifisert verksted med tilpasset
diagnoseverktøy som kan nøytralisere
blinkingen. Dette gjøres etter vedlikehold av
bilen.
Dersom du selv har gjort vedlikehold på
bilen, må vedikeholdsindikatoren nullstilles.
Dette gjøres på følgende måte:
F
sett nøkkelen inn i tenningslåsen,
F
drei nøkkeln til posisjon
MAR,
F
trykk samtidig på bremse- og
gasspedalen i over 15 sekunder.
2
KlAR TIl Å KJØRe
Page 40 of 292
38
Jumper_no_Chap02_Pret-a-Partir_ed01-2016

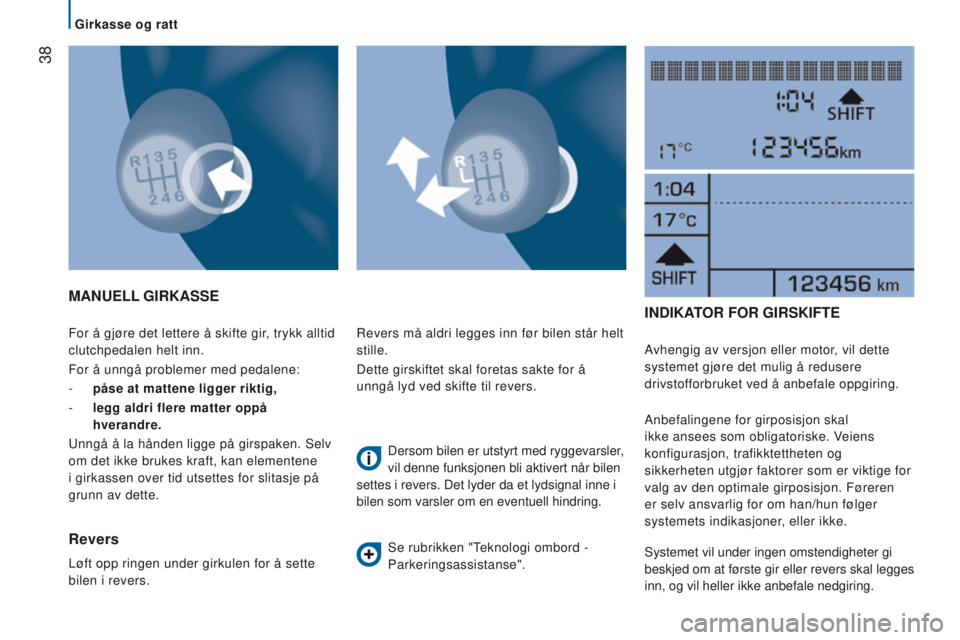

For å gjøre det lettere å skifte gir, trykk alltid
clutchpedalen helt inn.
For å unngå problemer med pedalene:
-
påse at mattene ligger riktig,
-
legg aldri flere matter oppå
hverandre.
Unngå å la hånden ligge på girspaken. Selv
om det ikke brukes kraft, kan elementene
i girkassen over tid utsettes for slitasje på
grunn av dette.
MAnUell gIRKASSe
Revers
Løft opp ringen under girkulen for å sette
bilen i revers. Revers må aldri legges inn før bilen står helt
stille.
Dette girskiftet skal foretas sakte for å
unngå lyd ved skifte til revers.
Dersom bilen er utstyrt med ryggevarsler,
vil denne funksjonen bli aktivert når bilen
settes i revers. Det lyder da et lydsignal inne i
bilen som varsler om en eventuell hindring.
Se rubrikken "Teknologi ombord -
Parkeringsassistanse".
IndIKATOR FOR gIRSKIFTe
Avhengig av versjon eller motor, vil dette
systemet gjøre det mulig å redusere
drivstofforbruket ved å anbefale oppgiring.
Anbefalingene for girposisjon skal
ikke ansees som obligatoriske. Veiens
konfigurasjon, trafikktettheten og
sikkerheten utgjør faktorer som er viktige for
valg av den optimale girposisjon. Føreren
er selv ansvarlig for om han/hun følger
systemets indikasjoner, eller ikke.
Systemet vil under ingen omstendigheter gi
beskjed om at første gir eller revers skal legges
inn, og vil heller ikke anbefale nedgiring.
girkasse og ratt
